阳极氧化关键工序介绍

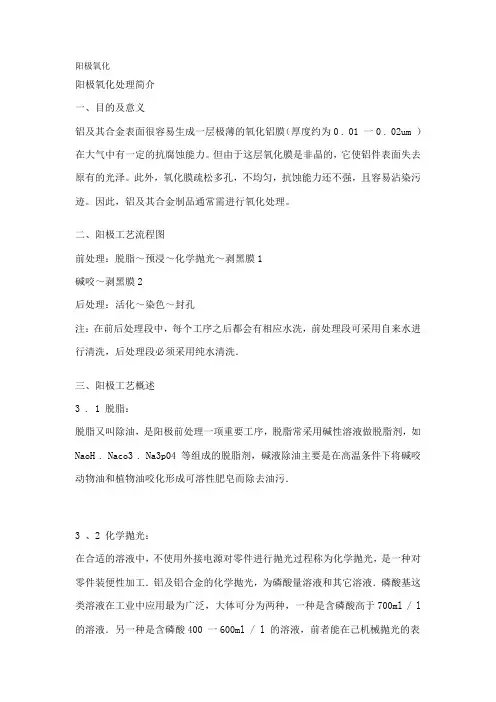

阳极氧化阳极氧化处理简介一、目的及意义铝及其合金表面很容易生成一层极薄的氧化铝膜（厚度约为0 . 01 一0 . 02um ）在大气中有一定的抗腐蚀能力。

但由于这层氧化膜是非晶的，它使铝件表面失去原有的光泽。

此外，氧化膜疏松多孔，不均匀，抗蚀能力还不强，且容易沾染污迹。

因此，铝及其合金制品通常需进行氧化处理。

二、阳极工艺流程图前处理：脱脂～预浸～化学抛光～剥黑膜1碱咬～剥黑膜2后处理：活化～染色～封孔注：在前后处理段中，每个工序之后都会有相应水洗，前处理段可采用自来水进行清洗，后处理段必须采用纯水清洗．三、阳极工艺概述3 . 1 脱脂：脱脂又叫除油，是阳极前处理一项重要工序，脱脂常采用碱性溶液做脱脂剂，如NaoH . Naco3 . Na3p04 等组成的脱脂剂，碱液除油主要是在高温条件下将碱咬动物油和植物油咬化形成可溶性肥皂而除去油污．3 、2 化学抛光：在合适的溶液中，不使用外接电源对零件进行抛光过程称为化学抛光，是一种对零件装便性加工．铝及铝合金的化学抛光，为磷酸量溶液和其它溶液．磷酸基这类溶液在工业中应用最为广泛，大体可分为两种，一种是含磷酸高于700ml / l 的溶液．另一种是含磷酸400 一600ml / l 的溶液，前者能在己机械抛光的表面上获得跟电抛光相当的高光亮度的表面，它能抛光纯铝和含锌量不高于8 % ，含铜量不高于4 ％的Al 一Mg 一zn ．和Al 一cu 一Mg 合金，后者抛光较前者差不多，而且不适合于含铝量高于95 ％的纯铝．3 . 3 碱咬：碱咬是化学抛光的另一重要的预处理方式，碱咬可以调整工件表面材质的粗细／均匀／亮暗的程度，未经预处理的铝是不能阳极氧化和着色的，．工件在碱咬中的过程是：A12o3 + NaoH ? A13 + + others AI + NaoH ? NaAloZ + HZ 注：NaAloZ 是一种黑色的可溶解性盐，反应过程中附在工件表面．即是我们所称的黑膜．3 .4 阳极氧化：硫酸阳极氧化工艺获得的铝的氧化膜层外观无色透明，厚度为5 一20um ，硬度高，孔隙多，吸附性强，有利于染色，经封闭处理后，具有较高的搞蚀能力，主要用于防护和装饰目的．它在成膜的过程其实是一个水电解过程：3 . 5 染色前处理：阳极氧化后，在着色之前，可用酸液处理，把氧化膜活化，所有有机酸／无机酸及酸性盐适用于活化，这一处理，必会使一些阳极氧化膜的物质溶解，使孔隙率增加．从而提高吸附染料的能力。

阳极氧化完整工艺流程阳极氧化工艺流程机械与化学表面处理是金属表面处理的必要步骤，包括抛光或刷光、除油及脱脂、外观质量检查等，以为后续处理工序作表面准备。

阳极氧化是通过一系列手段，在金属表面形成一层厚氧化铝膜，即阳极氧化膜。

染色则是在阳极氧化膜的微孔结构内沉积染料分子，而封孔则是为了封住微细孔，使染料固定于氧化膜内。

吸附着色的理论依据是染料分子沉积并积聚在氧化膜微孔的内表面，其产生颜色之化合物并非产生自工艺本身而是存在于开初的介质中。

染料分子与阳极氧化膜之间的键合力起作用，导致吸附。

但这种键合是不稳定的，染料分子会随着溶液中染料浓度的变化而发生解吸附，导致褪色合色料扩散。

因此，在完成染色之后的多孔膜封闭工序是必不可少的。

铝材的物理成分以及级别是吸附着色是否成功的重要因素。

铝材分为高纯铝、纯铝和合金铝。

高纯铝只含不超过痕量的亲质金属；纯铝的亲质金属含量不超过1%。

合金中的成分越高，耐机械磨损性便越强，但对装饰性着色的适应性则相对越差。

因此，必须选用阳极氧化级的铝材，才能保证在阳极氧化和着色后仍然能保持吸引人的外观。

总之，阳极氧化工艺流程需要严格按照要求进行，从机械与化学表面处理到染色、封孔等步骤，都需要注意铝材的级别和成分对色泽和透明度的影响。

Aluminum and aluminum alloys have XXX also influencedby the original base color.1.When the magnesium content is greater than 5%。

the anodized oxide film will XXX.2.Even with a low content of only 1% of manganese and chromium。

the oxide film will have a yellowish tint。

When the content exceeds this level。

阳极氧化工艺流程1. 准备工件：首先需要将需要进行阳极氧化处理的金属零件进行清洗和去油处理，确保表面干净。

然后对工件进行表面处理，包括打磨、抛光等，以获得所需的表面质量和光洁度。

2. 预处理：将清洁的金属零件进行浸泡酸性溶液或者碱性溶液中进行酸洗或者碱洗处理，去除其表面的氧化皮和杂质，以确保阳极氧化后形成的氧化膜具有较好的附着力。

3. 阳极氧化处理：将处理好的金属零件放入含有电解液的阳极氧化槽内，通过外加稳压电源将工件作为阳极，进行电解处理。

在进行电解处理的同时，需要控制电解液的温度、浓度、电压和时间等参数，以获得所期望的氧化膜质量和颜色。

4. 封孔处理：完成阳极氧化后，需要对氧化膜进行封孔处理，通常采用热水封孔或者热镀封孔的方法，确保氧化膜的耐腐蚀性和耐磨损性。

5. 检验和包装：对阳极氧化后的产品进行检验，包括外观质量、厚度、硬度等指标的检测，合格后进行包装，以便于运输和使用。

综上所述，阳极氧化工艺流程需要经过工件准备、预处理、阳极氧化处理、封孔处理和检验包装等环节，来确保所获得的氧化膜具有良好的性能和外观质量。

阳极氧化是一种重要的表面处理工艺，通过控制电解条件形成一层致密的、均匀的金属氧化膜，用以提高金属零件的表面硬度、耐磨性、耐腐蚀性和装饰性。

下面将详细介绍阳极氧化的工艺流程及各环节的关键技术要点。

1. 工件准备：在阳极氧化处理之前，首先需要对工件进行准备工作。

首先是清洗工件，通常采用碱性清洗剂对金属表面进行去油去污处理，以确保金属表面干净。

然后，对工件进行表面处理，包括打磨、抛光、去除氧化皮等，以获得所需的表面质量和光洁度。

这些工作对于后续的氧化膜形成和性能起到至关重要的影响。

2. 预处理：在工件准备工作完成后，需要对金属表面进行预处理。

这一步骤的目的是去除表面的氧化皮和杂质，以确保阳极氧化后形成的氧化膜具有较好的附着力。

通常采用酸洗或者碱洗的方法，对金属表面进行浸泡处理，在一定的浸泡时间和浓度下进行去污，去杂质的处理。

精心整理铝阳极氧化工艺铝阳极氧化工艺第一部分工艺流程一、工艺流程及工艺条件1、铝阳极氧化处理流程如下:脱脂→水洗×2→（酸蚀→水洗×2）→碱蚀→水洗×2→中和→的侵蚀很小，但能有效清除表面的各种油污，及去除自然氧化膜，且不会如碱蚀产生大量气体和黑污。

对水质要求低，水洗容易。

低泡沫、避免脱脂槽泡沫过多而溢流。

使用条件：AC浓度：4～7%（体积比）时间：2～10分钟（视油污及处理流程而定）温度：20～30℃开槽方法：先加入槽体积一半的水，然后加入计算量的AC，搅拌5min左右，再补加水至规定体积。

第二、三步：自来水水洗第四步：酸蚀选用化学品：PotencerC-11PotencerC-11是精心研发使用于铝材酸蚀砂面作业中。

能快速整平、消除铝材表面的模具痕，获得美观的磨砂外观，并可大量降低铝材损耗。

使用方法：浓度：ADD20～30g/l；NaOH（F）40～70g/l。

温度：50～60℃。

时间：3～15min（视要得到的铝材表面状况而定）。

添加：请按“烧碱∶ET＝5∶1”添加。

开槽方法：可采用下述两种方法之一。

①取三分之一经沉槽过的旧碱蚀液，加入计算量的ET，加入水使之约为槽体积的80%，加入45g/l的氢氧化钠，再补加水至规定体积。

控制温度在规定范围，即可试生产。

在生产过程中，当Al3+≤70g/l时,游离碱请控制在低范围,温度请控制在低范围。

当游离碱小于50g/l必须补加氢氧化钠和ET，补加比例为：每补加5kg氢氧化钠同时需补加1kg的ET。

②在槽中加入一半的水,加入约120g/l氢氧化钠,(注意:氢氧化钠溶解时会放出大量的热,需在搅拌下慢慢加入氢氧化钠,当氢氧化钠完全溶解再作下一步),加入计算量的ET,Al3+≤必须ET。

浓度：选用化学品：硫酸使用方法：H2SO4:160～180g/lD A:130～150A/m2U:14～18vT:20±1℃t:视膜厚要求Al3+:5～15g/l开槽方法：先加入槽体积三分之二的水，然后在搅拌下加入计算量的硫酸。
