盾构施工管片质量管理的几个环节问题与整改措施摘要：地铁隧道混凝土管片是地铁盾构隧道采用管片作为永久性支护结构，混凝土管片是盾构机掘进开挖隧道完成后的主要装配构件，是隧道的最外层混凝土结构屏障，承担着支承土层压力、地下水压力等一系列特殊荷载的作用。
盾构管片质量直接关系到盾构隧道的整体质量和安全，影响隧道的防水性能和耐久性能。
关键词：盾构施工；管片质量管理问题；整改措施前言盾构管片是在管片厂经过混凝土搅拌、混凝土浇捣、蒸汽养护、脱模起吊、管片翻身、管片水养护、堆放、等工序制成。
还需要经过装载、运输、卸车、吊运、电瓶车运输、管片安装机安装等一系列工序后最终在隧道被安装到位。
施工过程中发现在设计、制作、运输、安装等环节中还存在着许多的处理不当的问题、严重影响着最终形成的隧道质量，必须在施工过程中及时整改与改进，才能保证隧道的整体质量，下面就是具体的例子：一、管片装载、运输、卸车过程管理缺失造成管片碰撞损坏：在某工程盾构机始发阶段，发现有一定数量的现场对方待安装的管片边角被碰裂、吊角现象严重（见下图）：经分析气泡多可能是由于以下原因引起：1、人、设备、材料、方法的影响因素：a.级配不合理、粗级料过多、细级料偏少；b.水泥用量相对较少；c.外加剂过多；d.油性脱模剂（建议使用水性脱模剂）；e.塌落度较大或较小；f.用水量较大、水灰比较高；g.混凝土搅拌不均；h.振捣操作不充分、不均匀（应该在操作过程中注意快插慢拔操作要点、分层浇筑混凝土，加强振捣）；经过监理专题会议、监理通知书的形式敦促承包商应经过对比性试验，找出导致气泡多的真正原因，采取有效整改措施。
经过对现场施工全过程的排查中最终确定是由于混凝土坍落度控制不均（常温下依据冷热情况坍落度一般为30-50mm为宜）、振捣不均、不充分为主要原因引起，经过改进这两项工作之后，气泡数量和气泡大小都得到了良好的改善和提高。
三、在某工程盾构机始发掘进500环范围内，期间接连发生6次管片吊装过程中吊装螺栓连同管片吊装孔螺纹套管一起拔出的事故，见下图：经过对出事管片的详细了解、观察并到管片厂现场调查、检查生产过程以及通过召开专门专题会员讨论，得出如下基本结论：1、人、材料、操作方法方面的原因：a.混凝土振捣严重不足；b.施工人员可能存在赶工或不熟悉操作等问题；c.振捣设备可能存在问题；d.混凝土配合比可能有问题、或砂、石料、水泥有问题；e.螺纹模具用材问题、导致强度不高、壁厚增加带来裹浆空间减小；2、设计方面的影响因素：螺纹管模具仅仅是底部橡胶底座固定（见下图右图），而其顶端悬空无任何规定措施，加上因为工厂有严格的管片废品处罚制度，直接造成振捣工担心、恐惧吊装孔塑料管被振歪而不敢靠近螺纹管进行振捣操作，导致螺纹管周围振捣严重不足、进而水泥浆液对螺纹管的包裹不足或无包裹，最终导致螺纹管形同虚设、一拔即脱的事故；而另一方面：由于螺纹管仅仅是底部单端固定，如果靠近振捣便会使得螺纹管立即发生上端偏移，造成螺纹管歪斜、管片吊装时无法旋入吊装螺栓，最终导致管片无法吊装并报废的后果。
地铁隧道盾构法施工质量控制重点及措施
一、全过程质量控制
1．开工前的管控：首先，完善新建、改建工程技术规范，充分明确
施工质量控制的整体思路和实施措施，以及与质量相关的细节问题；其次，对材料、设备、施工机械设备的详细要求，以及施工环境的要求，做好安
全措施；最后要搞清楚施工控制点的位置，在施工的全过程中都能准确把
握质量的情况，以实现质量的控制。
2．施工过程中的监督：在具体施工过程中，应建立灵活有效的质量
监督机制，充分的利用现场抽查、调试、观察、抽样、试验等多种实际手段，保证施工现场的质量，并能及时发现和处理问题。
3．施工验收：施工完工后，应对施工及全过程质量进行验收，把重
点放在实测结果，加强技术管理，完整、准确的记录质量评价及全过程的
施工参数，以便对质量进行评估，并以此作为整定质量标准的依据。
二、主要技术措施的管理
1．施工组织：在盾构施工前应详细明确各方面的施工组织，拟定施
工组织设计的文件，作为施工时的依据，以确保施工中的质量。
包括施工
组织管理、施工工程安全卫生、施工工艺和条件、施工地点与施工职责等。

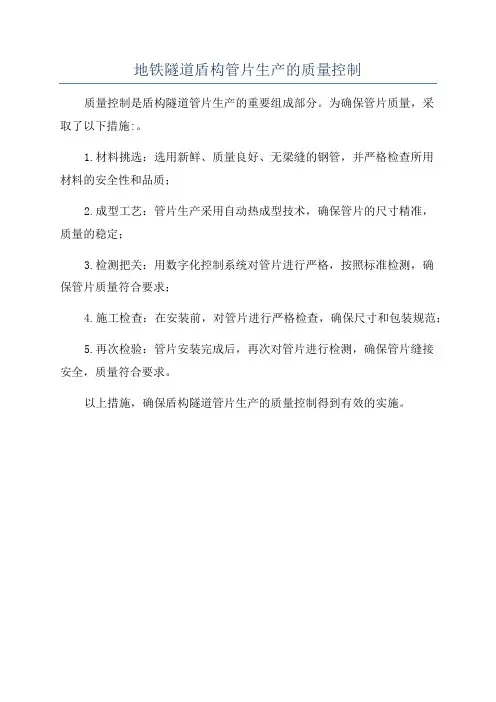

地铁隧道盾构管片生产的质量控制
质量控制是盾构隧道管片生产的重要组成部分。
为确保管片质量，采
取了以下措施:。
1.材料挑选：选用新鲜、质量良好、无梁缝的钢管，并严格检查所用
材料的安全性和品质；
2.成型工艺：管片生产采用自动热成型技术，确保管片的尺寸精准，
质量的稳定；
3.检测把关：用数字化控制系统对管片进行严格，按照标准检测，确
保管片质量符合要求；
4.施工检查：在安装前，对管片进行严格检查，确保尺寸和包装规范；
5.再次检验：管片安装完成后，再次对管片进行检测，确保管片缝接
安全，质量符合要求。
以上措施，确保盾构隧道管片生产的质量控制得到有效的实施。
1)地下连续墙施工控制要点：(1)导墙施工。
控制测量放线的中心线精度和标高误差；检查沟槽土体土质及其稳定性；控制导墙成型后内水平间距、竖向间距、坚固程度和控制支撑拆除时间；控制内墙面与地墙纵轴线平行度、垂直度、平整度及导墙净间距符合要求。
(2) 泥浆制作。
泥浆配合比满足现场地质的要求；每幅槽段对泥浆指标 (比重、黏度、pH 值、含砂率)；控制对循环(废弃)泥浆的处理。
(3) 成槽施工。
单元槽段分幅位置测定；成槽过程观测周边地面变形情况、槽段内泥浆液面高度；控制好槽段深度、宽度、垂直度和长度等；测定第一次清孔后槽底泥浆指标。
(4)钢筋笼制作和吊放。
应控制纵横向钢筋点焊接质量、钢筋桁架焊接质量、吊点焊接质量、吊筋长度；预埋件位置、数量、规格和安装固定情况，保护垫块位置、数量；入槽后平面位置、标高和固定情况。
(5)接头管吊放。
控制接头管入槽位置、深度，开始拔管时间、每次拔管长度、最终拔管时间。
(6)浇筑混凝土。
导管应提前做气(水)密性试验并满足要求。
钢筋笼就位后放入导管并再次进行槽段清孔换浆；初灌量满足要求；确保连续浇筑，控制浇筑面高差、浇筑速度和最终混凝土面标高；控制试块制作批次、数量。
2)灌注桩施工控制要点：(1)桩位放样控制，护筒埋设深度和中心位置要正确。
(2) 泥浆制作。
泥浆配合比满足现场地质的要求；每幅槽段对泥浆指标 (比重、黏度、pH 值、含砂率)；控制对循环(废弃)泥浆的处理。
(3)钻孔施工：控制钻头位置、钻盘水平度、钻杆垂直度；控制成孔深度，清空后孔底沉渣厚度、孔底泥浆指标等符合要求。
(4)钢筋笼制作和吊放。
应控制纵横向钢筋点焊接质量、加强箍筋焊机质量、吊点焊接质量、吊筋长度、上下接头处主筋错开长度、保护层垫块放置的位置及数量。
(5)浇筑混凝土。
导管应提前做气(水)密性试验并满足要求。
钢筋笼就位后放入导管并再次进行槽段清孔换浆；初灌量满足要求；确保连续浇筑，控制浇筑面高差、浇筑速度和最终混凝土面标高；控制试块制作批次、数量；严禁将导管提离混凝土面。
