遥控器编码方法

液晶遥控器编码规则（自测）
1、遥控码长定义：
“0”0.48ms低电平；“1” 1.36ms低电平；“间隔码”未知；
引导码：1.712ms低电平。

2、结束码：无。

3、数据格式：共14个字节。

T0 T1 T2 T3 T4 T5 T6 T7 T8 T9 T10 T11 T12 T13 共14个字节（byte）112位(bit)。

4、数据定义：
T0、T1、T2、T3：T0 = 0x23;T1 =0xcb; T2 =0x26; T3 =0x01;
T4：未知。

T5：B7 B6 B5 B4 B3 B2 B1 B0
【 B4】:1：定时开机；【 B3】:1：定时关机；【 B2】:1：开机；
T6：【B6,B5】:00：显示摄氏温度；01：T7温度转为华氏温度后-1；10：T7温度转为华氏温度；11：T7温度转为华氏温度后+1；
【B4~B0】:01：制热；02：除湿；03：制冷；07：通风；18：自动
T7：设定温度值单元：设定温度=31-【B4~B0】。

T8：【 B3】:1：摆风；
【B2~B0】：010：低风；011：中风；101：高风；000：自动风；001：睡眠。

T9：T9*10等于定时关机时间分钟数（遥控器定时关机时间-遥控器实时时间）。

T10：T10*10等于定时开机时间分钟数（遥控器定时开机时间-遥控器实时时间）。

T11：未知。

T12：遥控器实时时间分钟数十进制。

高4位为十位数，低4位为个位数。

T13：前13个字节校验和。

2013．1．17．
- 1 -。

[转]红外线遥控器的编码格式电子杂篇2008-08-20 17:07:14 阅读443 评论0 字号：大中小订阅红外线遥控是目前使用最广泛的一种通信和遥控手段。

由于红外线遥控装置具有体积小、功耗低、功能强、成本低等特点，因而，继彩电、录像机之后，在录音机、音响设备、空凋机以及玩具等其它小型电器装置上也纷纷采用红外线遥控。

工业设备中，在高压、辐射、有毒气体、粉尘等环境下，采用红外线遥控不仅完全可靠而且能有效地隔离电气干扰。

这里我们以红外线遥控编码芯片为uPD6121G(或者是HT622、7461等芯片)为例来说明红外遥控编码、解码的详细过程：1 红外遥控系统通用红外遥控系统由发射和接收两大部分组成，应用编/解码专用集成电路芯片来进行控制操作，如图1所示。

发射部分包括键盘矩阵、编码调制、LED红外发送器；接收部分包括光、电转换放大器、解调、解码电路。

2 遥控发射器及其编码遥控发射器专用芯片很多，根据编码格式可以分成两大类，这里我们以运用比较广泛，解码比较容易的一类来加以说明，现以日本NEC的uPD6121G组成发射电路为例说明编码原理。

当发射器按键按下后，即有遥控码发出，所按的键不同遥控编码也不同。

这种遥控码具有以下特征：采用脉宽调制的串行码，以脉宽为0.565ms、间隔0.56ms、周期为1.125ms的组合表示二进制的“0”；以脉宽为0.565ms、间隔1.685ms、周期为2.25ms的组合表示二进制的“1”，其波形如图2所示。

上述“0”和“1”组成的32位二进制码经38kHz的载频进行二次调制以提高发射效率，达到降低电源功耗的目的。

然后再通过红外发射二极管产生红外线向空间发射，如图3所示。

UPD6121G产生的遥控编码是连续的32位二进制码组，其中前16位为用户识别码，能区别不同的电器设备，防止不同机种遥控码互相干扰。

该芯片的用户识别码固定为十六进制01H；后16位为8位操作码（功能码）及其反码。

车库遥控器对码方法
车库遥控器是现代社会中常见的一种设备，它能够方便我们远
程控制车库门的开关，提高了我们的生活便利性。

然而，有时候我
们可能会遇到车库遥控器无法正常使用的情况，这时候就需要对码
进行调整。

下面，我将为大家介绍车库遥控器对码的方法。

首先，我们需要确认车库遥控器的型号和品牌，因为不同的车
库遥控器对码的方法可能会有所不同。

一般来说，车库遥控器上会
标有型号和品牌信息，我们可以根据这些信息来查找对应的对码方法。

接下来，我们需要找到车库门控制器上的学习按钮。

学习按钮
一般会在车库门控制器的内部，我们需要打开车库门控制器的外壳，然后仔细寻找学习按钮的位置。

在找到学习按钮后，我们需要按下学习按钮，此时车库门控制
器会进入学习模式，等待我们输入新的遥控器编码。

然后，我们需要按下要进行对码的车库遥控器上的按键，让车
库门控制器学习这个遥控器的编码。

在按下按键的同时，我们需要
注意观察车库门控制器上的指示灯，一般来说，指示灯会闪烁表示学习成功。

最后，我们需要测试一下新对码的车库遥控器是否可以正常控制车库门的开关。

如果一切正常，那么对码就完成了。

如果有异常情况，我们可以重新按照上面的步骤进行对码操作。

总的来说，车库遥控器对码的方法并不复杂，只需要按照正确的步骤进行操作，就可以轻松完成对码。

希望以上的介绍对大家有所帮助，让大家能够更好地掌握车库遥控器对码的方法，提高生活的便利性。

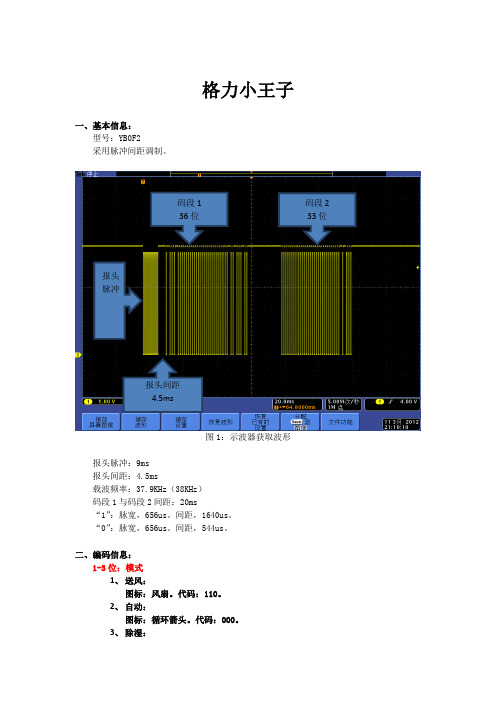

格力小王子一、基本信息：型号：YB0F2采用脉冲间距调制。

图1：示波器获取波形报头脉冲：9ms报头间距：4.5ms载波频率：37.9KHz（38KHz）码段1与码段2间距：20ms“1”：脉宽，656us。

间距，1640us。

“0”：脉宽，656us。

间距，544us。

二、编码信息：1-3位：模式1、送风：图标：风扇。

代码：110。

2、自动：图标：循环箭头。

代码：000。

3、除湿：码段2 33位码段136位报头脉冲报头间距4.5ms图标：水滴。

代码：010。

4、制冷：图标：雪花。

代码：100。

5、制热：图标：太阳。

代码：001。

4位（加68位）：开机关机开机：1。

关机：0。

第68位取反。

5-6位：风速一级：10二级：01三级：11自动：007、37、41位（加65位）：扫风上下扫风：110。

第65位取反左右扫风：101。

上下左右：111无扫风：0008位：睡眠睡眠：1不睡眠：09-12位与65-68位：温度制冷模式下：送风模式：21位：超强超强：1普通：022位：灯光亮：1灭：023位与25位：健康，换气健康：10换气：01健康+换气：11普通：0024位：制冷模式下-干燥；制热模式下-辅热；干燥：1普通：045-46位：显示温度不显示：00显示：10显示室内温度：01显示室外温度：11其他位：除了29、31、34位为“1”外，均为“0”。

其他位功能不详（遥控器无对应项）。

第36位和69位分别是码段1和码段2的最后一位，无所谓“0”“1”。

三、其他说明在自动模式下只可以设置的项目有：风速1、2、3级、自动；上上下左右扫风；显示温度；灯光；睡眠定时（非睡眠）。

其他项均不可以设置。

此时温度不可设置，温度段的代码为：1001 1101。

在关机状态下，可以设置定时开机，代码与睡眠定时关机一样。

也可以设置灯光。

在制冷模式下，可以设置的项有：温度；扫风；健康换气，节能（仅在此状态下可以设置）；风速；定时；超强；睡眠；灯光；温度显示。

遥控器使用方便，功能多．目前已广泛应用在电视机、VCD、DVD、空调等各种家用电器中，且价格便宜，市场上非常容易买到。

如果能将遥控器上许多的按键解码出来．用作单片机系统的输入．则解决了常规矩阵键盘线路板过大、布线复杂、占用I／O口过多的弊病。

而且通过使用遥控器，操作时可实现人与设备的分离，从而更加方便使用。

一、编码格式1、0和1的编码遥控器发射的信号由一串O和1的二进制代码组成．不同的芯片对0和1的编码有所不同。

通常有曼彻斯特编码和脉冲宽度编码。

TC9012的O和1采用PWM方法编码，即脉冲宽度调制，其O码和1码如图1所示(以遥控接收输出的波形为例)。

O码由O．56ms低电平和0．56 ms高电平组合而成．脉冲宽度为1．12ms。

1码由0．56ms低电平和1．69ms高电平组合而成．脉冲宽度为2．25ms。

在编写解码程序时．通过判断脉冲的宽度，即可得到0或1。

2、按键的编码当我们按下遥控器的按键时，遥控器将发出如图2的一串二进制代码，我们称它为一帧数据。

根据各部分的功能。

可将它们分为5部分，分别为引导码、地址码、地址码、数据码、数据反码。

遥控器发射代码时．均是低位在前，高位在后。

由图2分析可以得到．引导码高电平为4．5ms，低电平为4．5ms。

当接收到此码时．表示一帧数据的开始。

单片机可以准备接收下面的数据。

地址码由8位二进制组成，共256种．图中地址码重发了一次。

主要是加强遥控器的可靠性．如果两次地址码不相同．则说明本帧数据有错．应丢弃。

不同的设备可以拥有不同的地址码．因此。

同种编码的遥控器只要设置地址码不同，也不会相互干扰。

图中的地址码为十六进制的0EH(注意低位在前)。

在同一个遥控器中．所有按键发出的地址码都是相同的。

数据码为8位，可编码256种状态，代表实际所按下的键。

数据反码是数据码的各位求反，通过比较数据码与数据反码．可判断接收到的数据是否正确。

如果数据码与数据反码之间的关系不满足相反的关系．则本次遥控接收有误．数据应丢弃。

第一部分國際碼空調遙控器編碼解析一、代碼格式本編碼格式爲Matsushita參考周期時間長度：最小周期時間長度2T=798微秒最大周期時間長度2T=889微秒平均周期時間長度2T=841微秒最大周期時間長度與最小周期時間長度的時間誤差：2Tmax-2Tmin=91微秒發送代碼方式爲低位元先發，即用右移方式代碼格式：①邏輯1：H=2T，L=6T；②邏輯0：H=2T，L=2T；③起始信號：H=8T，L=8T；④結束符：起始信號後加H=2T。

二、圖例起始信號結束符邏輯1邏輯0請讀者從左往右讀，對應於代碼的基本發送過程，以免誤解。

→多段碼的傳送格式爲：第一段碼→結束符→16個2T暫停信號→起始信號→第二段碼。

例：冷氣，風量低，風向自動，16度的第一段代碼“0A,0A,21,21”的發送順序如下：→三、十六進位代碼實測資料列舉冷氣，風量低，風向自動，16度：*****************************0A,0A,21,21***********0A,0A,21,21********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量低，風向自動，17度：*****************************0A,0A,22,22***********0A,0A,22,22********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量低，風向自動，18度：*****************************0A,0A,23,23***********0A,0A,23,23********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量低，風向自動，19度：****************************************0A,0A,24,24********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量低，風向自動，20度：***************************** 0A,0A,25,25***********0A,0A,25,25********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量低，風向自動，21度：***************************** 0A,0A,26,26***********0A,0A,26,26********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量低，風向自動，22度：***************************** 0A,0A,27,27***********0A,0A,27,27********************暫停16個最小時間周期36,36,04,04***********36,36,04,04***********冷氣，風量低，風向自動，23度：***************************** 0A,0A,28,28***********0A,0A,28,28********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量低，風向自動，24度：***************************** 0A,0A,29,29***********0A,0A,29,29********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量低，風向自動，25度：***************************** 0A,0A,2A,2A***********0A,0A,2A,2A********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量低，風向自動，26度：***************************** 0A,0A,2B,2B***********0A,0A,2B,2B********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量低，風向自動，27度：***************************** 0A,0A,2C,2C***********0A,0A,2C,2C********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量低，風向自動，28度：***************************** 0A,0A,2D,2D***********0A,0A,2D,2D********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量低，風向自動，29度：***************************** 0A,0A,2E,2E***********0A,0A,2E,2E********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量低，風向自動，30度：*****************************0A,0A,2F,2F***********0A,0A,2F,2F********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣16度，風量低，風向自動，開機：***********02,02,21,21***********02,02,21,21********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣16度，風量低，風向自動，關機：********************************* 02,02,21,21***********02,02,21,21********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量第二檔，風向自動，25度：********************************* 0A,0A,3A,3A***********0A,0A,3A,3A********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量第二檔，風向自動，26度：********************************* 0A,0A,3B,3B***********0A,0A,3B,3B********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量第二檔，風向自動，27度：********************************* 0A,0A,3C,3C***********0A,0A,3C,3C********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量第三檔，風向自動，26度：********************************* 0A,0A,4B,4B***********0A,0A,4B,4B********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量第三檔，風向自動，27度：********************************* 0A,0A,4C,4C***********0A,0A,4C,4C********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量第四檔，風向自動，26度：********************************* 0A,0A,5B,5B***********0A,0A,5B,5B********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量第四檔，風向自動，27度：********************************* 0A,0A,5C,5C***********0A,0A,5C,5C********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量最高，風向自動，26度：******************************* 0A,0A,6B,6B***********0A,0A,6B,6B********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量最高，風向自動，27度：******************************* 0A,0A,6C,6C***********0A,0A,6C,6C********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量自動，風向自動，26度：******************************* 0A,0A,FB,FB***********0A,0A,FB,FB********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量自動，風向自動，27度：*******************************0A,0A,FC,FC***********0A,0A,FC,FC********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量自動，風向設定，26度：*******************************0A,0A,FB,FB***********0A,0A,FB,FB********************暫停16個最小時間周期***********36,36,00,00***********36,36,00,00***********冷氣，風量自動，風向自動，26度，開關機：*************************************** 02,02,FB,FB***********02,02,FB,FB********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量自動，風向自動，27度，開關機：**************************************************02,02,FC,FC********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********冷氣，風量自動，風向設定，27度：*******************************0A,0A,FC,FC***********0A,0A,FC,FC********************暫停16個最小時間周期***********36,36,00,00***********36,36,00,00***********暖氣，風量自動，風向自動，27度：*******************************0C,0C,FC,FC***********0C,0C,FC,FC********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********暖氣，風量自動，風向自動，27度，開關機：*************************************** 04,04,FC,FC***********04,04,FC,FC********************暫停16個最小時間周期36,36,04,04***********36,36,04,04***********送風，風量自動，風向自動，27度：*******************************08,08,FC,FC***********08,08,FC,FC********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********送風，風量自動，風向自動，27度，開關機：*************************************** 00,00,FC,FC***********00,00,FC,FC********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********除濕，風量自動，風向自動，27度：*******************************0B,0B,FC,FC***********0B,0B,FC,FC********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********除濕，風量自動，風向自動，27度，開關機：*************************************** 03,03,FC,FC***********03,03,FC,FC********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********自動，風量自動，風向自動，溫度標準：**********************************0E,0E,FB,FB***********0E,0E,FB,FB********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********自動，風量自動，風向自動，溫度標準，開關機：****************************************** 06,06,FB,FB***********06,06,FB,FB********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********自動，風量自動，風向自動，溫度下降：**********************************0D,0D,FA,FA***********0D,0D,FA,FA********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********自動，風量自動，風向自動，溫度下降，開關機：****************************************** 05,05,FA,FA***********05,05,FA,FA********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********自動，風量自動，風向自動，溫度上升：**********************************0F,0F,FC,FC***********0F,0F,FC,FC********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********自動，風量自動，風向自動，溫度上升，開關機：****************************************** 07,07,FC,FC***********07,07,FC,FC********************暫停16個最小時間周期***********36,36,04,04***********36,36,04,04***********定時，1小時後定時關：******************* 10,10,0F,0F***********10,10,0F,0F***********定時，2小時後定時關：******************* 10,10,0E,0E***********10,10,0E,0E***********定時，3小時後定時關：******************* 10,10,0D,0D***********10,10,0D,0D***********定時，4小時後定時關：******************* 10,10,0C,0C***********10,10,0C,0C***********定時，5小時後定時關：******************* 10,10,0B,0B***********10,10,0B,0B***********定時，6小時後定時關：******************* 10,10,0A,0A***********10,10,0A,0A***********定時，7小時後定時關：******************* 10,10,09,09***********10,10,09,09***********定時，8小時後定時關：******************* 10,10,08,08***********10,10,08,08***********定時，9小時後定時關：******************* 10,10,07,07***********10,10,07,07***********定時，10小時後定時關：******************** 10,10,06,06***********10,10,06,06***********定時，11小時後定時關：******************** 10,10,05,05***********10,10,05,05***********定時，12小時後定時關：******************** 10,10,04,04***********10,10,04,04***********定時，1小時後定時開：******************* 10,10,F0,F0***********10,10,F0,F0***********定時，2小時後定時開：******************* 10,10,E0,E0***********10,10,E0,E0***********定時，3小時後定時開：******************* 10,10,D0,D0***********10,10,D0,D0***********定時，4小時後定時開：******************* 10,10,C0,C0***********10,10,C0,C0***********定時，5小時後定時開：******************* 10,10,B0,B0***********10,10,B0,B0***********定時，6小時後定時開：******************* 10,10,A0,A0***********10,10,A0,A0***********定時，12小時後定時開：********************10,10,40,40***********10,10,40,40***********定時取消：********32,32,96,96***********32,32,96,96***********暖氣，風量自動，風向自動，27度,睡眠：************************************10,10,01,01***********10,10,01,01***********10,10,01,01***********10,10,01,01***********冷氣，風量自動，風向從自動轉爲設定，27度：***************************************** 30,30,02,02********************暫停16個最小時間周期********************30,30,02,02********************暫停16個最小時間周期********************30,30,02,02***********30,30,02,02********************暫停16個最小時間周期********************36,36,04,04***********36,36,04,04***********冷氣，風量自動，風向第二次按設定，27度：*************************************** 30,30,02,02********************暫停16個最小時間周期********************30,30,02,02********************暫停16個最小時間周期********************30,30,02,02***********30,30,02,02********************暫停16個最小時間周期********************36,36,04,04***********36,36,04,04***********冷氣，風量自動，風向第三次按設定，27度：*************************************** 30,30,02,02********************暫停16個最小時間周期********************30,30,02,02********************暫停16個最小時間周期********************30,30,02,02***********30,30,02,02********************暫停16個最小時間周期********************36,36,04,04***********36,36,04,04***********冷氣，風量自動，風向第四次按設定，27度：*************************************** 30,30,02,02********************暫停16個最小時間周期********************30,30,02,02********************暫停16個最小時間周期********************30,30,02,02***********30,30,02,02********************暫停16個最小時間周期********************36,36,04,04***********36,36,04,04***********冷氣，風量自動，風向第五次按設定，27度：*************************************** 30,30,02,02********************暫停16個最小時間周期********************30,30,02,02********************暫停16個最小時間周期********************36,36,04,04***********36,36,04,04***********冷氣，風量自動，風向第六次按設定，27度：*************************************** 30,30,02,02********************暫停16個最小時間周期********************30,30,02,02********************暫停16個最小時間周期********************36,36,04,04***********36,36,04,04***********冷氣，風量自動，風向第七次按設定，27度：*************************************** 30,30,02,02********************暫停16個最小時間周期********************30,30,02,02********************暫停16個最小時間周期********************30,30,02,02***********30,30,02,02********************暫停16個最小時間周期********************36,36,04,04***********36,36,04,04***********冷氣，風量自動，風向第八次按設定，27度：*************************************** 30,30,02,02********************暫停16個最小時間周期********************30,30,02,02********************暫停16個最小時間周期********************30,30,02,02***********30,30,02,02********************暫停16個最小時間周期********************36,36,04,04***********36,36,04,04***********冷氣，風量自動，風向第九次按設定，27度：*************************************** 30,30,02,02********************暫停16個最小時間周期********************30,30,02,02***********30,30,02,02********************暫停16個最小時間周期********************36,36,04,04***********36,36,04,04***********冷氣，風量自動，風向第十次按設定，27度：*************************************** 30,30,02,02********************暫停16個最小時間周期********************30,30,02,02********************暫停16個最小時間周期********************36,36,04,04***********36,36,04,04***********冷氣，風量自動，風向從設定轉爲自動，27度：***************************************** 30,30,80,80***********30,30,80,80***********四、總結與規律分析1、格式分析（定時、風向設定與睡眠功能例外，其標誌可通過模式值判斷。

红外、6122编码、38KHz载波一、红外遥控编码简介一般而言，一个通用的红外遥控系统由发射和接收两大部分组成，如图1 所示：发射部分主要包括键盘矩阵、编码调制、红外发射管；接收部分包括光、电信号的转换以及放大、解调、解码电路。

举例来说，通常我们家电遥控器信号的发射，就是将相应按键所对应的控制指令和系统码( 由0 和1 组成的序列)，调制在32~56kHz 范围内的载波上（目的为：抗干扰及低功率），然后经放大（接三极管）、驱动红外发射管（透明的头）将信号发射出去。

二、6122编码格式简介流行的控制方法是应用编/ 解码专用集成电路芯片来实现。

不同公司的遥控芯片，采用的遥控码格式也不一样。

本文是NEC（代表芯片WD6122）PWM( 脉冲宽度调制) 标准。

遥控载波的频率为38kHz( 占空比为1:3) ；当某个按键按下时，系统首先发射一个完整的全码，然后经延时再发射一系列简码，直到按键松开即停止发射。

简码重复为延时108ms，即两个引导脉冲上升沿之间的间隔都是108ms。

如图2所示即为完整的NTC编码。

正常发码：引导码（9ms+4.5ms）+用户编码+用户编码（或者是用户编码的反码）+键数据码+键数据反码+延时：将正常发码标识出来，从图中可以看出“0”和“1”的表示方法。

（不要问为什么是这样，规定！标准！高性能！）重复码：9ms+2.25ms+延时三、程序思想①低功耗。

写程序前要想到，没有用过的，可以新建工程只用sleep命令；②需要知道用户编码（客户码），每个键对应的编码，这些都是自己或者客户设定的；③高电平期间：用38KHz的方波表示，低电平期间：用低电平表示。

也就是说，高电平不是一直都是高，其实是38KHz的方波，这也是为什么上面②和③图中9ms高电平期间有方格。

（我用的公司自己的精简指令集，就不再上传。

需要的话，私信）四、电路做为波形的输出端，加三极管，放大。

下图为矩形键盘组成的按键，图中黑色二极管为红外发射管。

格力空调遥控器红外
编码
格力空调遥控器红外编码一、基本格式
起始码（S）+35位数据码+连接码（C）+32位数据码
二、电平规范
起始码：9000us低电平+4500us高电平
连接码：600us低电平+20000us高电平
数据0：600us低电平+600us高电平
数据1：600us低电平+1600us高电平
仅供学习与交流，如有侵权请联系网站删除谢谢2
三、数据编码
3.1 前35位数据码
表一前35位数据码
3.2 后32位数据码
表二后32为数据码仅供学习与交流，如有侵权请联系网站删除谢谢3
3.3 其他定义
需要注意的是，所有数据都按照逆序方式递增。

模式字段定义
表三模式字段定义
四、校验计算
校验码=【（模式-1）取四位二进制逆序+（温度-16）+2+左右扫风+换气+节能】取二进制后四位的逆序。

仅供学习与交流，如有侵权请联系网站删除谢谢4。

关于红外遥控的一点资料整理最近发现家里遥控器老是弄混（唉，遥控器多了，也是一件麻烦事）。

如果有一种可对家中各种红外遥控器发射的控制信号进行识别、存储和再现的智能型红外遥控器，用这样一个遥控器控制家中所有电器该多好。

这就是大家称作的学习型红外遥控器。

于是，下了不少工夫查找了许多资料，对红外遥控也做了一点表面研究，现总结一点文档，与大家一同探讨（有不对之处，请大家指正！）；另外由于本人愚顿还未开窍，还有部分东西想不太明白，在此也向专家们请教，请知道的老兄支点招，在此小弟先谢过了！！！一、红外遥控概述红外遥控系统一般都是由发射部分和接收部分组成。

1、发射部分的主要元件为红外发光二极管。

它实际上是一只特殊的发光二极管，由于其内部材料不同于普通发光二极管，因而在其两端施加一定电压时，它发出的便是红外线而不是可见光。

目前大量使用的红外发光二极管发出的红外线波长为940nm左右，外形与普通Φ5发光二极管相同，只是颜色不同。

2、接收部分主要元件是红外接收管，它是一种光敏二极管（实际上是三极管，基极为感光部分）。

在实际应用中要给红外接收二极管加反向偏压，它才能正常工作，亦即红外接收二极管在电路中应用时是反向运用，这样才能获得较高的灵敏度。

由于红外发光二极管的发射功率一般都较小（100mW左右），所以红外接收二极管接收到的信号比较微弱，因此就要增加高增益放大电路。

前些年常用μPC1373H、CX20106A等红外接收专用放大电路。

最近几年不论是业余制作还是正式产品，大多都采用成品红外接收头。

成品红外接收头的封装大致有两种：一种采用铁皮屏蔽；一种是塑料封装(如图中的HS0038)，均有三只引脚，即电源正（VDD）、电源负（GND）和数据输出（VO或OUT）。

红外接收头的引脚排列因型号不同而不尽相同，可参考厂家的使用说明。

成品红外接收头的优点是不需要复杂的调试和外壳屏蔽，使用起来如同一只三极管，非常方便。

但在使用时注意成品红外接收头的载波频率。

车库门遥控器编码和对码方法(总2页)-本页仅作为预览文档封面，使用时请删除本页-车库门遥控器编码和对码方法假如是原遥控器丢失，为了安全起见，遥控器对码前一定要清除解码芯片储存记忆的原来的遥控器。

假如操纵职员怕对不上码，可以先不清除，能对上码之后再清除，这样的话就保险。

留意，原来的遥控器也重新对码。

按遥控器学习键，指示灯亮后松手，连续按遥控器，门动后学习完成。

入口索玛按下对码键指示灯亮后松手连续按遥控器，门动后学习完毕。

紫金打开室内的手动控制盒里面有一个按键，按一下这个键手动控制盒里有一个红灯常亮，按几下手中的遥控器红灯闪亮遥控器匹配完成。

地球电动白钢伸缩门（动弹码：限位设置：按一下控制面板上的PRG红色按钮，蜂鸣器响，按住遥控发射器上的按钮，车库门执行开门，松开按钮门即会休止开门；当开门到您以为合适的开门位置时，即松开遥控器发射器的按钮，此时按一下PRG红色按钮，蜂鸣器停响，此开门位置就会自动储存在电脑芯片中，关门位置确定，并退出限位设置。

如开关位置设置的不理想，可重复上述步骤重新进行设置。

遥控发射器学习：按一下控制面板上的ＬＥＡＲＮ红色按钮，“LED１”灯亮，然后按一下遥控发射器的想要使用的按钮学习完成，此时此按钮可以进行对门体的操纵了。

假如想继承学习遥控发射器其他按钮，请重复上述步骤;假如要增加发射器，也请按以上步骤进行重复学习，最多可学习只发射器。

假如LED 亮秒后就灭，则该发射器学习失败，需要重新进行学习。

ACDC开门机遥控发射密码清除：一直按住控制板上的“ＬＥＡＲＮ”红色按钮，“LED１”灯由亮到灭，表示清除成功。

密码清除后，遥控发射器都的能进行工作，必需重新进行学习后方可进行操纵。

为使您的财产更安全，请务必在安装好开门机后，对遥控密码进行清除，然后再重新进行学习。

ACDC枫叶遥控器清码：按住对码键待指示灯熄灭清码完成。

枫叶遥控器的匹配：按下对码键松手然后连续按几下手中的遥控器门动学习完成。
