风机基础施工技术交底一、基础施工前准备在进入风机基础施工的现场,应该做好相关准备工作。
首先需要进行现场勘查,了解施工前的地质环境,掌握基坑的状况、沉降情况和孔洞等。
其次,在施工前应该清理场地,保证施工区域内的杂物清理干净。
施工人员需要熟悉施工图纸,选择适合的机械、工具和仪器设备,对设备进行检查和维护,防止出现故障影响施工进度。
二、基础施工方法1.打桩。
在进行风机基础施工时,常常需要对地基进行基础加固,这时我们可以考虑采用打桩的方法。
在选择打桩机械和设备时,应该结合场地情况和设备效率,进行合理选择。
打桩的过程中,应该根据设计图纸的要求,按照固定的标高和偏差要求进行打桩。
同时,我们需要考虑到施工过程中的安全问题,注意施工区域内的安全防护措施,确保施工的安全性。
2.沉井。
在进行风机基础施工时,常常需要挖掘沉井、坑梁,这时我们可以采用出土和钻孔的方法进行施工。
在进行沉井施工时,施工人员应该对地质情况进行仔细的勘察,选定施工的位置和深度,避免出现沉降和坍塌等安全问题。
3.浇筑基础混凝土。
在进行风机基础施工时,常常需要进行基础混凝土的浇注,这时我们可以采用浇筑机械和设备进行施工,如泵车、混凝土卡车等。
在进行基础混凝土浇筑时,我们需要保证混凝土的质量和强度,注意施工过程中的均匀性和流动性,考虑到施工现场的温度和湿度等因素,采取相应的措施进行保护和养护。
三、施工质量控制1.施工要求。
在进行风机基础施工时,我们需要严格按照设计图纸的要求进行施工,考虑到施工现场的地质环境和孔洞等情况,合理选择施工方法和设备,以确保施工质量。
同时,我们需要对施工人员进行技术培训和安全教育,提高施工人员的素质,避免施工中出现差错和安全事故。
2.质量检验。
在进行风机基础施工时,我们需要对施工质量进行检验和验收。
根据施工图纸的要求和规范,检验施工的标高、平整度、强度等指标,确保施工质量符合要求。
同时,我们还应该进行现场的安全检查和评估,对施工过程中的安全问题进行探讨和解决,保证施工的安全性。

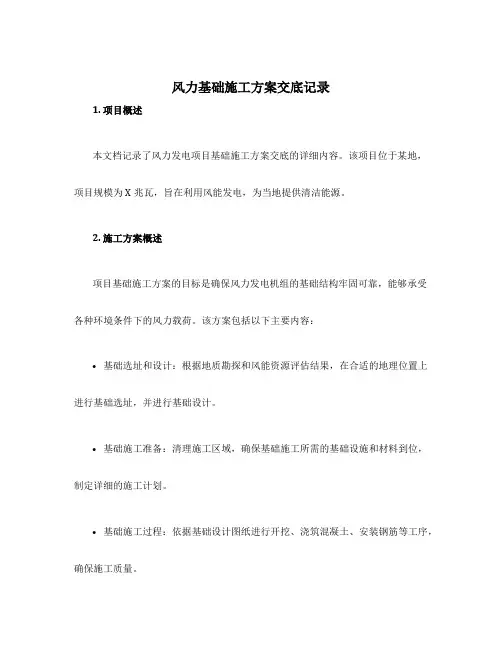

风力基础施工方案交底记录1. 项目概述本文档记录了风力发电项目基础施工方案交底的详细内容。
该项目位于某地,项目规模为X兆瓦,旨在利用风能发电,为当地提供清洁能源。
2. 施工方案概述项目基础施工方案的目标是确保风力发电机组的基础结构牢固可靠,能够承受各种环境条件下的风力载荷。
该方案包括以下主要内容:•基础选址和设计:根据地质勘探和风能资源评估结果,在合适的地理位置上进行基础选址,并进行基础设计。
•基础施工准备:清理施工区域,确保基础施工所需的基础设施和材料到位,制定详细的施工计划。
•基础施工过程:依据基础设计图纸进行开挖、浇筑混凝土、安装钢筋等工序,确保施工质量。
•基础验收和监测:经过施工完毕后,进行基础验收和监测,确保基础结构符合设计要求和安全标准。
3. 基础选址和设计基础选址和设计是确保项目基础施工顺利进行的重要步骤。
在选址阶段,我们进行了地质勘探和风能资源评估,以确定合适的地理位置,并评估风能资源的丰富程度。
在基础设计阶段,我们考虑了以下因素:•地质条件:分析地质勘探结果,选择地质条件稳定的区域,避免软弱地层和地质灾害风险。
•风能资源:根据风能资源评估结果,确定最佳的风能资源区域,以确保风力发电机组的发电效果最佳。
•基础结构设计:根据风力发电机组的要求,设计适合的基础结构类型,如防滑桩或混凝土基座。
•基础材料:选择符合工程要求的强度和耐久性的混凝土和钢筋材料。
基础施工准备是基础施工过程中的关键步骤,它确保了施工所需的基础设施和材料准备就绪,并制定了详细的施工计划。
以下是基础施工准备的主要内容:•清理施工区域:清理施工区域,确保施工场地无障碍,为施工过程提供良好的工作环境。
•施工设施和设备:准备所需的施工设施和设备,如挖掘机、混凝土搅拌机等,并确保设备的正常运转。
•施工材料采购:根据基础设计要求,采购所需的混凝土、钢筋等材料,并进行质量检查。
•施工计划制定:根据基础施工准备情况和项目时间要求,制定详细的施工计划,确保施工进度和质量。

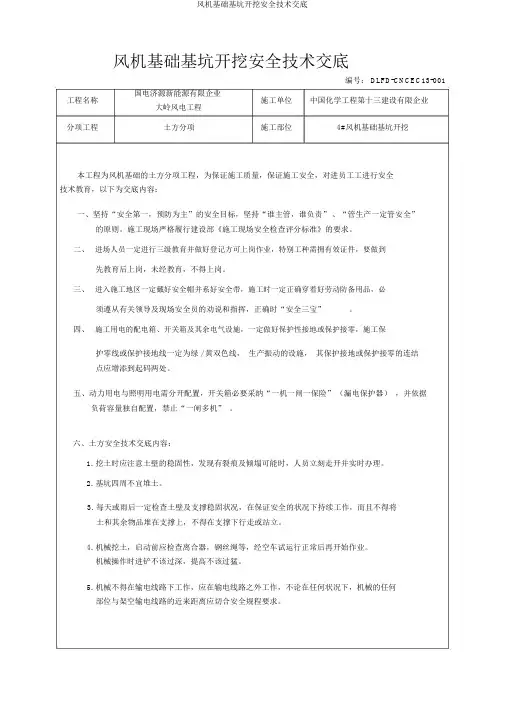

编号: DLFD-CNCEC13-001工程名称国电济源新能源有限企业施工单位中国化学工程第十三建设有限企业大岭风电工程分项工程土方分项施工部位4#风机基础基坑开挖本工程为风机基础的土方分项工程,为保证施工质量,保证施工安全,对进员工工进行安全技术教育,以下为交底内容:一、坚持“安全第一,预防为主”的安全目标,坚持“谁主管,谁负责”、“管生产一定管安全”的原则。
施工现场严格履行建设部《施工现场安全检查评分标准》的要求。
二、进场人员一定进行三级教育并做好登记方可上岗作业,特别工种需拥有效证件,要做到先教育后上岗,未经教育,不得上岗。
三、进入施工地区一定戴好安全帽并系好安全带,施工时一定正确穿着好劳动防备用品,必须遵从有关领导及现场安全员的劝说和指挥,正确时“安全三宝”。
四、施工用电的配电箱、开关箱及其余电气设施,一定做好保护性接地或保护接零,施工保护零线或保护接地线一定为绿 / 黄双色线,生产振动的设施,其保护接地或保护接零的连结点应增添到起码两处。
五、动力用电与照明用电需分开配置,开关箱必要采纳“一机一闸一保险”(漏电保护器),并依据负荷容量独自配置,禁止“一闸多机” 。
六、土方安全技术交底内容:1.挖土时应注意土壁的稳固性,发现有裂痕及倾塌可能时,人员立刻走开并实时办理。
2.基坑四周不宜堆土。
3.每天或雨后一定检查土壁及支撑稳固状况,在保证安全的状况下持续工作,而且不得将土和其余物品堆在支撑上,不得在支撑下行走或站立。
4.机械挖土,启动前应检查离合器,钢丝绳等,经空车试运行正常后再开始作业。
机械操作时进铲不该过深,提高不该过猛。
5.机械不得在输电线路下工作,应在输电线路之外工作,不论在任何状况下,机械的任何部位与架空输电线路的近来距离应切合安全规程要求。
编号:DLFD-CNCEC13-001工程名称国电济源新能源有限企业施工单位中国化学工程第十三建设有限企业大岭风电工程分项工程土方分项施工部位4#风机基础基坑开挖6.机械应停在坚固地地基上,如基础过差,应采纳走道板等加固举措,不得将挖土机履带与挖土的基坑平行 2m停驶。
一、交底目的为确保风机基础浇筑施工过程中的安全,提高施工人员的安全意识,预防事故发生,现将风机基础浇筑施工过程中的安全技术进行交底。
二、交底内容1. 施工人员安全要求(1)施工人员必须持证上岗,了解风机基础浇筑施工过程中的安全注意事项。
(2)施工人员进入施工现场必须佩戴安全帽、安全带等防护用品。
(3)施工人员应熟悉施工现场环境,了解周边设施和危险源。
2. 施工现场安全要求(1)施工现场应设置明显的安全警示标志,禁止无关人员进入。
(2)施工现场应保持整洁,施工材料堆放整齐,通道畅通。
(3)施工现场应配备足够的消防设施,如灭火器、消防沙等。
3. 风机基础浇筑施工安全要点(1)浇筑前,对模板、钢筋、混凝土等进行检查,确保符合设计要求。
(2)浇筑过程中,应确保混凝土配合比正确,坍落度适中。
(3)浇筑时,混凝土应分层进行,每层厚度不宜超过30cm,每层浇筑后应进行振捣,确保混凝土密实。
(4)浇筑过程中,严禁在模板上行走或放置工具,防止模板变形或损坏。
(5)浇筑过程中,应设专人负责混凝土的供应和浇筑,确保浇筑连续、均匀。
(6)浇筑完成后,应对混凝土表面进行抹平,防止出现蜂窝、麻面等缺陷。
4. 临时设施安全要求(1)施工现场临时设施(如脚手架、围挡等)应符合安全标准,并定期进行检查和维护。
(2)临时设施应设专人负责管理,确保其稳定可靠。
(3)临时设施周围应设置警示标志,防止人员误入。
三、应急处置1. 发现安全隐患,应立即停止施工,及时上报,并采取相应措施进行整改。
2. 发生安全事故,应立即启动应急预案,组织人员救援,并保护现场,等待相关部门进行调查处理。
四、总结风机基础浇筑施工是一项重要的工程,为确保施工过程中的安全,施工人员应严格遵守安全技术交底内容,提高安全意识,预防事故发生。
同时,项目部应加强对施工现场的安全管理,确保施工顺利进行。
风机基础施工技术交底编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(风机基础施工技术交底)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为风机基础施工技术交底的全部内容。
风机基础施工技术交底工程名称:泗洪协合风电场一期工程单位工程风机基础及道路分(部)项工程风机基础交底内容交底内容:一、编制依据《混凝土施工及验收规范》(国家行业标准);《地基与基础施工图纸》;《施工手册》第四版;我公司的土建作业指导书《混凝土施工》;国家及电力公司有关安全施工、操作的规程规范和我公司安全管理制度;我公司质量、安全、环境与卫生职业健康管理制度;二、风机基础施工简介1、风机定位;2、土石方工程;3、模板施工;4、钢筋施工;5、混凝土浇筑施工;三、分项施工措施及技术要求1、风机定位、严格按照图纸和土方施工规程规范、作业指导书施工;○1、根据建设单位、设计单位提供的风机坐标,采用GPS定位仪确定位置;、坐标、标高尺寸进行核查,坐标、标高误差控制在额定范围内;、对放线后基槽的几何尺寸进行复查,几何尺寸偏差控制在0—10mm之间,核对画线后基槽轴线,控制轴线偏差在0—5mm之间。
2、土方开挖、土方开挖采用机械挖土,人工清基。
○1、标高及宽度、坡度控制.基坑开挖至1.10米、为防止地面水流入基坑,在开挖线外部做400mm高挡水围堰.○3、机械开挖至距基底1.0米时,人工清理基土,避免基底扰动。
、对于基础底面以下有露出的孤石、漂石应予以清楚至基础底面以下150mm,然后用砂石垫层回填至基础混凝土垫层底.、开挖完成或基础处理完成后,及时办理验收手续。
3、土方回填、回填前作好砼工程隐蔽记录并办理验收签证手续。
一、交底目的为确保风机基础施工过程中的安全,防止事故发生,特进行安全技术交底。
要求所有参与施工的人员认真学习并严格遵守以下安全规定。
二、工程概况1. 工程名称:[工程名称]2. 施工单位:[施工单位名称]3. 施工地点:[施工地点]4. 施工内容:风机基础施工三、安全注意事项1. 施工人员必须经过专业培训,熟悉风机基础施工工艺和安全操作规程。
2. 施工现场应设置明显的安全警示标志,提醒施工人员注意安全。
3. 施工前,应对施工现场进行安全检查,确保无安全隐患。
4. 施工过程中,严格遵守以下安全操作规程:(1)施工人员必须佩戴安全帽、安全带等个人防护用品。
(2)施工机械、工具应保持完好,不得使用损坏或存在安全隐患的设备。
(3)施工人员应按照施工图纸和技术要求进行施工,不得擅自改变施工方案。
(4)施工现场应设置排水沟,防止积水。
(5)施工过程中,应保持施工区域整洁,不得堆放杂物。
(6)施工人员应遵守交通规则,不得在施工现场乱穿乱行。
5. 以下情况应立即停止施工:(1)发现施工现场存在安全隐患。
(2)施工过程中发生异常情况。
(3)施工人员身体状况不佳,无法继续施工。
四、施工流程及注意事项1. 施工流程:(1)测量放线:根据设计图纸进行测量放线,确定风机基础位置。
(2)开挖基坑:按照设计要求开挖基坑,确保基坑尺寸和深度符合要求。
(3)基础垫层施工:对基坑底部进行平整,铺设垫层材料。
(4)钢筋绑扎:按照设计要求绑扎钢筋,确保钢筋间距、间距偏差符合要求。
(5)模板安装:按照设计要求安装模板,确保模板牢固、稳定。
(6)混凝土浇筑:按照设计要求进行混凝土浇筑,确保混凝土强度和密实度。
(7)养护:按照设计要求进行混凝土养护,确保混凝土强度达到要求。
2. 施工注意事项:(1)开挖基坑时,应注意边坡稳定,防止塌方。
(2)钢筋绑扎过程中,应注意钢筋保护层厚度,防止损坏。
(3)模板安装过程中,应注意模板的牢固性和稳定性,防止模板变形或坍塌。
(1)采用推土机开挖大型基坑(槽)时,一般应从两端或顶端开始(纵向)推土,把土推向中部或顶端,暂时堆积,然后再横向将土推离基坑(槽)的两侧。
(2)采用铲机开挖大型基坑(槽)时,应纵向分行、分层按照坡度线向下铲挖,但每层中心线地段应比两边稍高一些,以防积水。
(3)采用反铲、拉铲挖土机开挖坑(槽)或管沟时,其施工方法有两种:端头挖土法:挖土机从基坑(槽)或管沟的端头以倒退行驶的方法进行开挖。
自卸汽车配置在挖土机的两侧装运土。
侧向挖土法:挖土机一面沿着基坑(槽)或管沟的一侧移动,自卸汽车在另一侧装运土。
(4)挖土机沿挖方边缘移动时,机械距离边坡上缘的宽度不得少于基坑(槽)或管沟深度的1/2。
如挖土深度超过5m时,应按专业性施工方案来确定。
6、土方开挖宜从上到下分层分段依次进行。
随时作成一定坡势,以利泄水。
(1)在开挖过程中,应随时检查槽壁和边坡的状态。
深度大于1.5m时,根据土质变化情况,应做好基坑(槽)或管沟的支撑准备,以防塌陷。
(2)开挖基坑(槽)和管沟,不得挖至设计标高以下,如不能准确地挖至设计基底标高时,可在设计标高以上暂留一层土不挖,以便在抄平后,由人工挖出。
暂留土层:一般铲运机、推土机挖土时,为20cm左右;挖土机用反铲、正铲和拉铲挖土时,为30cm左右为宜。
(3)在机械施工挖不到的土方,应配合人工随时进行挖掘,并用手推车把土运到机械挖到的地方,以便及时用机械挖走。
7、修帮和清底,在距槽底设计标高50cm槽帮处,抄出水平线,钉上小木橛,然后用人工将暂留土层挖走。
同时由两端轴线(中心线)引桩拉通线(用小白线或铅丝),检查距槽
(4)采用防止冻结法开挖土方时,可在冻结以前,用保温材料覆盖或将表层翻耕松,
