凯卓立液压尾板系列之——500kg系列尾板

国内液压尾板市场或迎春天作者：暂无来源：《专用汽车》 2015年第4期在过去，一台在用的厢式货车如果加装液压尾板，很可能会给用户带来麻烦。

比如年审时为保证厢式车与原车照片相符，用户不得不拆卸掉液压尾板，由据悉《车用起重尾板安装与使用技术要求》即将出台，该标准出台后，这个麻烦可能会成为历史。

2014年8月，交通运输部公路科学研究院成立了标准起草小组，正式启动了《车用起重尾板安装与使用技术要求》的研究制定工作。

由于标准规划时该标准列入2015年计划，根据部际联席会议达成的相关共识，该标准拟于2015年初正式发布。

液压尾板终于得到认可21世纪初期随着经济的发展，越来越多的国内企业家有机会到国外去考察。

在国外，企业家们看到了现代物流的高效模式。

其中，液压尾板就是发达国家现代物流模式的一个组成部分。

在国外“取经”回来后，怀揣中国式现代物流的梦想，不少企业家开始了新的拓展。

以深圳凯卓立液压设备有限公司（以下简称凯卓立）为代表的企业则开始了研发和生产液压尾板。

当时，液压尾板虽然在欧美发达地区应用广泛，但是国内很多客户对此还是闻所未闻，尾板推广的道路布满了荆棘。

随着经济的发展，人力成本和效率诉求的提升，很多用户意识到了使用液压尾板的高效率和低成本，纷纷想要在自己的厢式车上加装这个装置。

可是，其加由于缺乏有相应的政策法规支持，有时甚至会被当成是非法改装。

凯卓立总经理王泽黎说：“液压尾板在中国长期处于一个灰色地带，甚至会被认为是非法改装，交管部门是见一个查一个。

不过随着时间的推移，我国的一些发达地区如广东省等由于靠近香港，能接受到更多前沿的物流信息，他们对于液压尾板的管理开始渐渐放宽，渐渐认可了这种产品。

”除了广东以外，我国很多地区的交管部门的管理并没松动，造成了很多用户年审时的麻烦。

据了解，由于液压尾板绝大部分为非主机厂原车配件，用户购买厢式车后不得不自行加装，而在年审时为保证与原车照片相符，必须拆除液压尾板，恢复原车样貌而让用户非常麻烦。

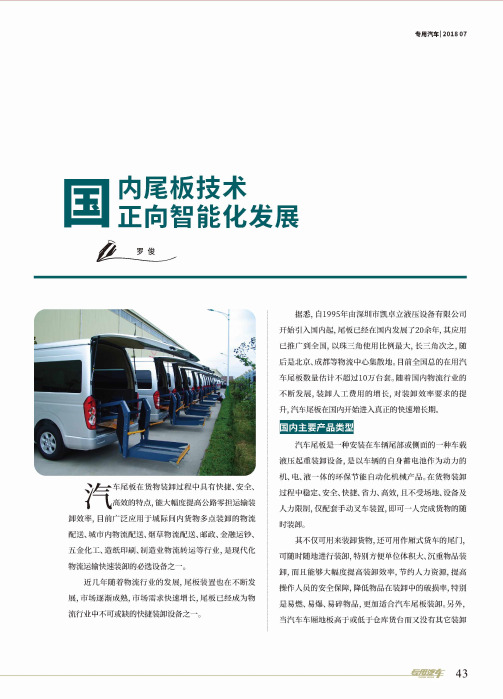

专用汽车| 201807内尾板技术正向智能化发展罗俊车尾板在货物装卸过程中具有快捷、安全、高效的特点，能大幅度提高公路零担运输装 卸效率，目前广泛应用于城际间内货物多点装卸的物流 配送、城市内物流配送、烟草物流配送、邮政、金融运钞、五金化工、造纸印刷、制造业物流转运等行业，是现代化 物流运输快速装卸的必选设备之一。

近几年随着物流行业的发展，尾板装置也在不断发 展，市场逐渐成熟，市场需求快速増长，尾板已经成为物 流行业中不可或缺的快捷装卸设备之一。

据悉，自1995年由深圳市凯卓立液压设备有限公司 开始引入国内起，尾板已经在国内发展了20余年，其应用 已推广到全国，以珠三角使用比例最大，长三角次之，随 后是北京、成都等物流中心集散地。

目前全国总的在用汽 车尾板数量估计不超过10万台套。

随着国内物流行业的 不断发展，装卸人工费用的増长，对装卸效率要求的提 升，汽车尾板在国内开始进入真正的快速増长期。

国内主要产品类型汽车尾板是一种安装在车辆尾部或侧面的一种车载 液压起重装卸设备，是以车辆的自身蓄电池作为动力的 机、电、液一体的环保节能自动化机械产品。

在货物装卸 过程中稳定、安全、快捷、省力、高效，且不受场地、设备及 人力限制，仅配套手动叉车装置，即可一人完成货物的随 时装卸。

其不仅可用来装卸货物，还可用作厢式货车的尾门，可随时随地进行装卸，特别方便单位体积大、沉重物品装 卸，而且能够大幅度提高装卸效率，节约人力资源，提高 操作人员的安全保障，降低物品在装卸中的破损率，特别 是易燃、易爆、易碎物品，更加适合汽车尾板装卸。

另外，当汽车车厢地板高于或低于仓库货台而又没有其它装卸m m43|_S f |巨题SPECIAL PURPOSE VEHICLE者——深圳市凯卓立液压设备有限公司（以下简称凯卓立设备时，临时可将承载大板 翻转搭于货台上，形成一座 特别的“桥”，从而用手动叉 车就能及时完成货物的装 卸。

国内的汽车尾板主要 分为以下三种：1、悬臂式尾板，其结构较复杂，载重量大，板面角 度可调节，适用于各种厢式 货车，适用范围最为广泛。

产品概述
型 号：CD-QB075/075S （板面材质板面材质：：钢） CD-QB075/075S （板面材质板面材质：：铝） 额定载重额定载重：：750kg
适合适合车型车型车型：：稍大型的小货车稍大型的小货车、、客货车客货车等等
功能特点
● 尺寸小尺寸小，，重量低重量低，，提升车辆有效载荷提升车辆有效载荷。

● 采用卡氏随动机构采用卡氏随动机构，，结构简单结构简单，，性能可靠性能可靠。

● 四缸结构四缸结构，，运行更平稳运行更平稳，，安全安全更更可靠可靠。

主要参数 型 号
CD CD--QB QB075075075//075S(L) 板面尺寸
1454500（车宽车宽））× 1101000（mm ），尺寸可根据车厢定制 额定载重
750kg 最大举升高度
750mm 油缸数量油缸数量（（支）
4 （2支举升缸支举升缸，，2支关门缸支关门缸）） 系统压力
16MPa 工作电压
12V / 24V （DC ） 平均升降速度
80mm/s 整机质量
320kg （板面材质板面材质：：钢）/ 260kg （板面材质板面材质：：铝）
图示中A 、B 、C 为安装尺寸为安装尺寸，，实际安装尺寸根据具体车型制定实际安装尺寸根据具体车型制定。

尾部加工
根据车辆实际情况制定根据车辆实际情况制定，，请与我们联系请与我们联系：：400-090-5550。

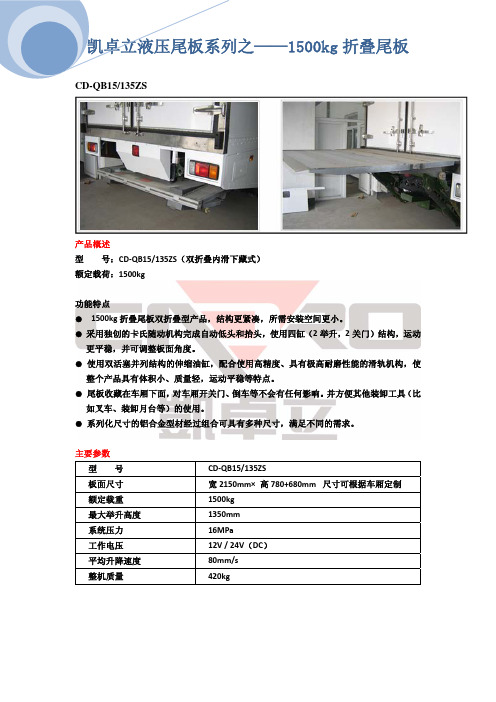

产品概述型 号：CD‐QB15/135ZS（双折叠内滑下藏式）额定载荷：1500kg功能特点● 1500kg折叠尾板双折叠型产品，结构更紧凑，所需安装空间更小。

● 采用独创的卡氏随动机构完成自动低头和抬头，使用四缸（2举升，2关门）结构，运动更平稳，并可调整板面角度。

● 使用双活塞并列结构的伸缩油缸，配合使用高精度、具有极高耐磨性能的滑轨机构，使整个产品具有体积小、质量轻，运动平稳等特点。

● 尾板收藏在车厢下面，对车厢开关门、倒车等不会有任何影响。

并方便其他装卸工具（比如叉车、装卸月台等）的使用。

● 系列化尺寸的铝合金型材经过组合可具有多种尺寸，满足不同的需求。

主要参数型 号 CD‐QB15/135ZS板面尺寸 宽2150mm× 高780+680mm 尺寸可根据车厢定制额定载重 1500kg最大举升高度 1350mm系统压力 16MPa工作电压 12V / 24V（DC）平均升降速度 80mm/s整机质量 420kg单位：mmA Min —Max —B Min 1200 Max —D Max 710E Max 1350F —大梁宽 Max 880产品概述型 号：CD‐QB15/140ZS（折叠内滑下藏式）额定载荷：1500kg性能特点● 1500kg折叠尾板短距型产品，所需安装空间更短● 采用独创的卡氏随动机构完成自动低头和抬头，使用四缸（2举升，2关门）结构，运动更平稳，并可调整板面角度。

● 使用双活塞并列结构的伸缩油缸，配合使用高精度、具有极高耐磨性能的滑轨机构，使整个产品具有体积小、质量轻，运动平稳等特点。

● 尾板收藏在车厢下面，对车厢开关门、倒车等不会有任何影响。

并方便其他装卸工具（比如叉车、装卸月台等）的使用。

● 系列化尺寸的铝合金型材经过组合可具有多种尺寸，满足不同的需求。

主要参数型 号 CD‐QB15/140ZS板面尺寸 宽2300mm× 高430+980mm 尺寸可根据车厢定制额定载重 1500kg最大举升高度 1400mm系统压力 16MPa工作电压 12V / 24V（DC）平均升降速度 80mm/s整机质量 450kg单位：mmA Min —Max —B Min 1520 Max —D Max 850E Max 1400F —大梁宽 Max 880产品概述型 号：CD‐QB15/155ZS（折叠内滑下藏式）额定载荷：1500kg功能特点● 1500kg折叠尾板标准型产品。

授权人：XX物流有限公司住所地：XX市XX区XX路XX号法定代表人：XX联系电话：XXX-XXXXXXX被授权人：XX汽车尾板安装工程有限公司住所地：XX市XX区XX路XX号法定代表人：XX联系电话：XXX-XXXXXXX鉴于授权人XX物流有限公司（以下简称“授权人”）拥有一批凯卓立品牌汽车尾板，现因业务发展需要，特委托被授权人XX汽车尾板安装工程有限公司（以下简称“被授权人”）对授权人的汽车尾板进行安装、调试及售后服务等工作。

为明确双方的权利和义务，经双方友好协商，特订立本授权书如下：一、授权范围1. 被授权人负责授权人指定范围内凯卓立品牌汽车尾板的安装、调试及售后服务工作。

2. 被授权人应按照凯卓立品牌汽车尾板的相关技术规范、操作流程及售后服务要求，确保安装、调试及售后服务质量。

3. 被授权人不得擅自将授权人的凯卓立品牌汽车尾板用于非授权用途。

二、授权期限本授权书自双方签字盖章之日起生效，有效期为一年。

期满后，如双方无异议，可另行签订授权书。

三、授权费用1. 被授权人按照凯卓立品牌汽车尾板的安装、调试及售后服务收费标准，向授权人收取相关费用。

2. 被授权人应向授权人开具正规发票，并确保所收取费用的合理性和合法性。

四、保密义务1. 被授权人应严格遵守保密义务，对授权人的商业秘密、技术秘密等予以保密。

2. 被授权人不得泄露授权人的商业秘密、技术秘密等，否则承担相应法律责任。

五、违约责任1. 如被授权人未按照本授权书约定履行安装、调试及售后服务义务，授权人有权要求被授权人承担违约责任。

2. 如被授权人泄露授权人的商业秘密、技术秘密等，授权人有权要求被授权人承担违约责任。

六、争议解决1. 双方在履行本授权书过程中发生争议，应友好协商解决。

2. 如协商不成，任何一方均可向有管辖权的人民法院提起诉讼。

七、其他1. 本授权书一式两份，双方各执一份，具有同等法律效力。

2. 本授权书未尽事宜，双方可另行签订补充协议。

深圳市凯卓立液压设备有限公司液压起重尾板系列2010-05深圳市凯卓立液压设备有限公司液压起重尾板是一种安装在车辆尾部，方便和提高装卸效率的一种车载液压装置，该产品使用车载蓄电池作为动力源，具有环保和易操作的特点。

使用尾板装卸具有快速、安全、高效的特点，能大幅度提高运输装卸效率，是现代化物流运输的必备设备之一。

目前广泛应用于物流、金融、石化、商业、制造等行业。

★普通起重尾板：一.型号: CD-QB10/105S 额定载重能力 : 1000 kg性能特点:1、用卡氏随动系统代替原有的增压缸实现尾板自动低头和抬头的动作，在保证功能的同时，调节角度更大，更加适应于不同路面状况和作业环境，性能更加稳定及实用；同时优化液压系统，减少管路及接头，使系统简单高效，同时减少泄漏隐患，系统故障率更低。

2、举升结构用实体板材代替原有的管材，增加结构强度；并为整体切割而成，减少焊接部位，增加连接部位强度，减少焊接部位隐患。

3、关门油缸改为行程可调节型，在尾板安装完毕后，可将关门缸进行调节，限制其行程，使其行程正好实现关门到位，避免行程过大对车辆尾部的冲撞。

4、所有连接轴处用内六角防转片代替原有的止动块,连接轴也全部改为六角头形式,止动效果更好，避免了止动块脱落的隐患。

5、安装吊板与机架由焊接改为螺栓连接，方便安装及维修主要参数 :型号: CD-QB10/105S(载重1吨,适合最大厢地高度1.05米)额定载重能力:1000kg最大举升高度:≤1.05M标准平板长x宽 : 1800mm x1650mm系统工作压力:≤ 16 Mpa额定工作电力: 12 VDC平均升降速度 : 7cm/s整机质量 : 425kg描述及认证:◆ 公司产品由中国太平洋保险公司在中国境内承保。

二、型号: CD-QB10/130S 额定载重能力 : 1000 kg性能特点:CD-QB10/130S 车载液压起重尾板为我公司 2006 年新研制开发的产品，具有结构紧凑，自重轻，外形美观，举升范围大，安装空间小等特点，适用于各种小型货车的安装。

产品概述型 号：CD-QB10/105S （板面材质板面材质：：钢） CD-QB10/105SL （板面材质板面材质：：铝） 额定载荷额定载荷：：1000kg该型产品适用于小型厢式车该型产品适用于小型厢式车、、栏板车等栏板车等（（如：东风金霸东风金霸、、福田欧马可等福田欧马可等）。

）。

小型厢式货车在小型厢式货车在目前日益严格的城市道路使用中目前日益严格的城市道路使用中，，由于其道路通行性好由于其道路通行性好，，对物流场站的空间要求低对物流场站的空间要求低，，适合城市配送城市配送、、货物中转等优势货物中转等优势。

被越来越多的企业所采用被越来越多的企业所采用。

安装上尾板后安装上尾板后，，使货物装卸更加自如自如，，营业场地有货台的营业场地有货台的、、台阶的台阶的、、平面的平面的，，都能实现便捷的装卸作业都能实现便捷的装卸作业，，使车辆逗留场站装卸货的时间缩短装卸货的时间缩短，，提高了时间的利用效率和车辆使用的周转率提高了时间的利用效率和车辆使用的周转率。

铝质板面的尾板由于自重轻重轻、、低能耗低能耗、、耐腐蚀和外形美观等优点耐腐蚀和外形美观等优点，，受到国内外用户的喜爱受到国内外用户的喜爱。

选用该型产品的公司有选用该型产品的公司有：：UPS 优比速 、FedEx 联邦快递联邦快递、、中国邮政等中国邮政等。

性能特点● 1000kg 系列短距型产品系列短距型产品，，对车辆的安装尾距要求更短对车辆的安装尾距要求更短，，同时最大举升高度降低 ● 采用具有专利技术的卡氏随动系统实现尾板自动低头和抬头动作采用具有专利技术的卡氏随动系统实现尾板自动低头和抬头动作，，调节角度更大调节角度更大，，更加适应于不同路面状况和作业环境适应于不同路面状况和作业环境。

● 举升臂结构采用实体板材整体切割而成举升臂结构采用实体板材整体切割而成，，减少焊接部位减少焊接部位，，结构强度和可靠性更高结构强度和可靠性更高。

● 管路及接头少管路及接头少，，系统更为简单高效系统更为简单高效。

T ail-liftInstallation instruction for Four-Cylinder Hydraulic Tail-liftThis manual is to introduce framework design,performances,installation procedures and warnings of CADRO four-cylinder hydraulic tail-lift(hereinafter referred to as"CADRO tail-lift").The installation instruction contained in this manual regard all standard production as following models:CD-QB10/105S CD-QB10/130S CD-QB15/130S CD-QB20/130SCD-QB15/155SB CD-QB20/155S CD-QB15/155SBCD-QB20/155SBPlease carefully observe the main component parts,technical Specifications,hydraulic and electrical diagram for tail-lift.General Information1.Main component partsThe four-cylinder tail-lift consists of five main component parts.Platform,frame(Lifting cylinders,Tilting cylinders,Cross-piece,Lifting arms,etc.),Pipeline system,Electrical control system and Hydraulic power pack(including motor,pump,control valves,etc.).2.Technical Specification:ItemMax Floor height(m)Capacity(kg)Weight(kg)Voltage(V) ModelYT-QB10/105S 1.0510*******,24YT-QB10/130S 1.30100045012,24YT-QB15/130 1.30150063012,24YT-QB20/130130200066012,24YT-QB15/150S 1.55150063012,24YT-QB20/150S 1.55200066012,24YT-QB15/150SB 1.55150062012,24YT-QB20/150SB 1.55200065012,243.The hydraulic and electrical diagrams arerespectively shown in Fig.1and Fig.2.1.Oil Tank2.Oil Level Gauge3.Air Filter4.Suction Filter5.Pump6.Electric Motorbination Valve8.Tilting Cylinder9.Lifting CylindersFig.11.Battery2.Main Switch1Power Pack3.DC Motor4.Contactor5.Discharge Valve6.Tilting Valve7.Lifting Valv2Control Console8.Up Button9.Tilting Button10.Down Button11.Fuse12.Connector16.Buzzer17.Diode18.Relay3Wanderlead Controller13.Up Button14.Down Button15.Tilting ButtonFig.2Installation of Platform&Frame1.Confirmation of Installation DimensionsBefore install the four-cylinder tail-lift,please observe Fig.3and the following table and carefully check whether the size of tail-lift are fit for the actual size of truck."A"and"B"in the following table have maximal&minimal values.As for different values for"A",the corresponding values B can be consulted in the installation curve diagrams(Fig.4~6)ModelA BD maxE max FChassiswidthmax min max min maxYT-QB10/105S3004705657285801050180800 YT-QB10/130S3205806058137201300180800 YT-QB15/130S3205806058137201300200880 YT-QB20/130S3205806058137201300200880 YT-QB15/150S40070083010408501550200960 YT-QB20/150S40070083010408501550200960 YT-QB15/150SB40070083010408501550200880 YT-QB20/150SB400700830104085015502008801.Chassis2.Floor3.platform4.Lifting Arms5.Lifting Cylinders6.Cross-piece7.Tilting CylindersFig.3Installation DimensionsFig.4CD-QB10/105S Installation DimensionFig.5Installation Dimension for:CD-QB10/130SCD-QB15/130SCD-QB20/130SFig.6Installation Dimension for:CD-QB15/155SCD-QB15/155SBCD-QB20/155SCD-QB20/155SB2.Machining of Vehicle RearAlways remove the rear bumper of the vehicle,the spare wheel support(if fitted)and anything else that might get in the way during installation of the Tail-lift(lights,plate support etc)Should it need to machine vehicle rear part,follow the instructions of Fig.7and adjust the position of rear lights.Fig.7Recesses for articulation3.Installation &AdjustmentPut the frame under the vehicle chassis,adjust the lifting arms and get its axial line completely overlap onto the axial line of the loading platform (nominal tolerance:no more than 2mm).The distance between the platform and the truck body shall be no more than 8mm while the platform is lifted up to the height of the truck floor.At the same time,the platform shall be parallel to the truck floor.Measure the size of A &B,and they should meet relevant requirements.The top surface of the cross-piece shall be paralleled to the truck body floor,and the difference between two terminals of the cross-piece shall be no more than 2mm.In case of any onsite installation problem,the following installation method is available.Disassemble the shafts that connect the platform,the lifting arms and the lifting cylinders.Lift up the lifting arms against the rear part of the truck body.For details about size and spacing distance,please refer to Fig.8.Temporarily fix the lift arms to the truck body,and then adjust the cross-piece as required.Align it to the midpoint of the body and get its surfaces paralleled to the floor of the body.Disassemble the lifting arms from the truck body after the cross-piece is connected to the chassis.Then install the lifting cylinders,platform,tilting cylinders,etc.Temporarily connect electric power to the tail-lift if required,and use the tail-lift controls to cause the cross-piece to turn and aligned with the vehicle chassis.Dim.(mm)Model X (max)Y (min)W (max)Z (min)YT-QB10/105S 900140080120YT-QB10/130S 900140080120YT-QB15/130S 1000152080120YT-QB20/130S 1000152080120YT-QB15/150S 11001620100150YT-QB20/150S 11001620100150YT-QB15/150SB 10001520100150YT-QB20/150SB10001520100150Fig.8Installation&Adjustment4.Securing the cross-pieceOn completion of the installation procedures above,rest the installation plates against vehicle chassis and tail-lift cross-piece.Fasten the plates to the cross-piece with clamps or by welding (see Fig.9).Drill holes in each plate and in the corresponding side members of the chassis. Secure the plates on the chassis with the bolts provided.There are six bolt each side to securethe plate,and the nominal hole diameter is12.5max.The strength class of the bolts shouldbe at least8.8.Plate and cross-piece are fastened with clampsPlate and cross-piece are fasted by weldingFig.9.Securing&Fixing5.Installation of Power PackThe installation of power pack shall provide convenience to repair and keep the power pack from external damages as well.The power pack is generally installed on the right/left side of the cross-piece.Alternatively,it can also be installed under the bottom of the truck body or on the front side of the cross-piece.Now,the whole pipeline system(except for outlet pipe of the power pack)is installed properly,in no need of any other connection.After the power pack is installed and fixed properly,please carefully observe the hydraulic and electrical diagram and connect the power pack and the pipeline system with the hose attached.6.Installation of Electrical Control ConsoleInstall the electrical control console onto the left/right side of the chassis(close to the rear part of the truck),see Fig.10.The size(K&L)may be customized on the conditions that the tail-lift may be properly operated,free from damage or interference with truck body.Fig.10Installation of Electrical Control Console7.Connection between Master Power Supply and Control CircuitObserve Fig.12and prepare three YC-16rubber-sheathed cables with DT copper terminals on both ends.Run these cables into the power pack properly through the threaded hole.Among these three cables,two1.5m cables are respectively used to connect the main switch and the contactor/the negative pole of the motor and the chassis,and the rest one is used to connect the vehicle starter and the main switch.Connect the control circuit of the electrical control console to the power pack through the threaded hole by the sequence of the numbers marked on all control wires(see Fig.13).Fig.11Connection Diagram of Master Power Supply and Control Circuit8.Refilling OilOpen the cover of reservoir oil inlet and pour8liters hydraulic oil into the reservoir after being filtered with200-mesh filter.9.Adjusting the Stroke of Tilting CylinderRemove the articulation locking screws from the follower before adjusting the stroke.11The bolt is installed on the bottom of the follower (see the figure below).Fixing Bolt Installed on the Bottom of FollowerWarning:Remove the fixing bolt before normally operate the tail-lift;otherwise,the tail-lift may fail to realize its auto tilting function.To avoid any impact while closing the platform,CARDO tail-lift series adopt tilting cylinders to limit closing position.Please adjust tilting cylinders on completion of the installation of the tail-lift.Firstly,tilt the platform to closed position,observe the angle between the platform and the end of vehicle body,and estimate the stroke value to be adjusted.Secondly,lower down the platform to the ground for adjustment.Loosen the clip of dust-proof hood and pull the hood toward the cylinder.Then loosen the locking nut,rotate cylinder rod and pull it 5mm out.Make sure both tilting cylinders are of the same length.Thirdly,tilt the platform to closed position and observe the angle again.Repeat above processes until the platform rests against the protective rubber block on the door frame.Finally,secure the locking nut and restore the dust-proofhood.。
