三维激光扫描仪好用吗

使用三维激光扫描仪进行视觉测量随着科技的不断进步，三维激光扫描仪作为一种高精度、非接触式的测量设备，被广泛应用于各个领域。

它能够以快速、准确的方式获取物体表面的三维信息，为工程师和设计师提供宝贵的数据支持。

本文将通过对三维激光扫描仪的介绍以及其在不同领域中的应用，探讨其所带来的革命性变化。

首先，我们来了解一下三维激光扫描仪的基本原理。

该设备通过向目标物体表面投射激光束，然后测量激光束经过反射后的信息，从而建立起目标物体的三维模型。

其测量原理主要基于激光束的时差测量或相移测量，借助高速计算机和专业软件的支持，可以实现高精度的测量。

三维激光扫描仪具有许多独特的优点，使其在各个领域受到广泛的应用。

首先，它具备非接触式测量的能力。

相比传统的测量方法，如刻度尺、百分表等，激光扫描仪不需要直接接触物体即可进行测量，避免了物体表面的磨损和形变，保护了物体的完整性。

其次，三维激光扫描仪具备高速测量的特点。

它能够在短时间内快速获取物体的三维数据，大大提高了测量效率。

在工业生产线上，激光扫描仪可以实时监测产品质量，实现自动化生产，进一步提升了工业的生产效率。

此外，三维激光扫描仪具备高精度的测量能力。

通过精确的测量，它可以获取物体表面的微小变形、裂纹、凹凸等细节信息，为工程师和设计师提供准确的数据支持。

在制造业领域，激光扫描仪被广泛应用于产品设计、质量控制等方面。

除了工业领域，三维激光扫描仪还在文化艺术、建筑设计等领域有着广泛的应用。

例如，在文化保护和修复中，激光扫描仪可以帮助专家获取文物表面的精细数据，保护文化遗产的完整性。

在建筑设计中，激光扫描仪可以获取建筑物的实际尺寸以及精确的地形地貌数据，辅助设计师进行规划和设计。

此外，三维激光扫描仪还在医疗领域有着广泛的应用。

在口腔正畸领域，激光扫描仪可以帮助医生获取患者的牙齿模型，辅助进行牙齿矫正。

在外科手术中，激光扫描仪可以通过获取患者身体的三维信息，为医生提供准确的解剖结构，提高手术的安全性和精确性。

三维激光扫描总结汇报近年来，随着科技的不断进步，三维激光扫描技术逐渐应用于各个领域，对于测量和模型重建提供了有效的解决方案。

本文将对三维激光扫描的原理、应用和发展进行总结汇报，以便更好地了解该技术的优势和潜力。

首先，三维激光扫描是一种用激光束扫描目标物体并测量其几何形状和表面细节的技术。

它利用相机和激光器等装置，通过扫描目标物体并记录点云数据，再对数据进行处理和分析，得到物体的三维几何信息。

相比传统的测量方法，三维激光扫描具有非接触、高效率、高精度和全自动化等优势，被广泛应用于工业设计、文化遗产保护、建筑测量等领域。

在工业设计领域，三维激光扫描技术可以帮助设计师准确地获取产品的三维模型和表面细节，从而实现数字化设计和模拟分析。

例如，在汽车制造过程中，三维激光扫描可以用于汽车外观设计和零部件测量，大大提高了设计和生产的效率。

此外，三维激光扫描还可以应用于逆向工程，通过扫描物体的表面，获取其几何信息，再利用相关软件进行模型重建和优化设计。

在文化遗产保护方面，三维激光扫描技术可以帮助保存和记录重要文化遗产的三维模型和细节信息。

例如，在古建筑保护中，三维激光扫描可以实现对建筑的全面测量，帮助修复和保护古建筑的结构和装饰。

同时，三维激光扫描还可以实现文物数字化展示，通过虚拟现实技术，让观众可以身临其境地感受历史文化。

在建筑测量领域，三维激光扫描技术可以替代传统的测量方法，提高测量精度和工作效率。

无论是建筑物的室内还是室外，都可以利用激光扫描仪进行快速而准确的测量。

同时，三维激光扫描还可以实现建筑模型的建立和管理，在建筑设计和施工过程中提供参考和支持。

尽管三维激光扫描技术在各个领域都取得了一定的应用成果，但仍然存在一些挑战和需改进之处。

首先，目前的三维激光扫描设备仍然较为昂贵，对于中小型企业来说成本较高。

其次，对于大型物体的扫描和处理，需要更强大的计算能力和存储容量。

此外，目前的三维扫描技术对于非刚性物体（如软纸张、织物等）的扫描准确性还有待提高。

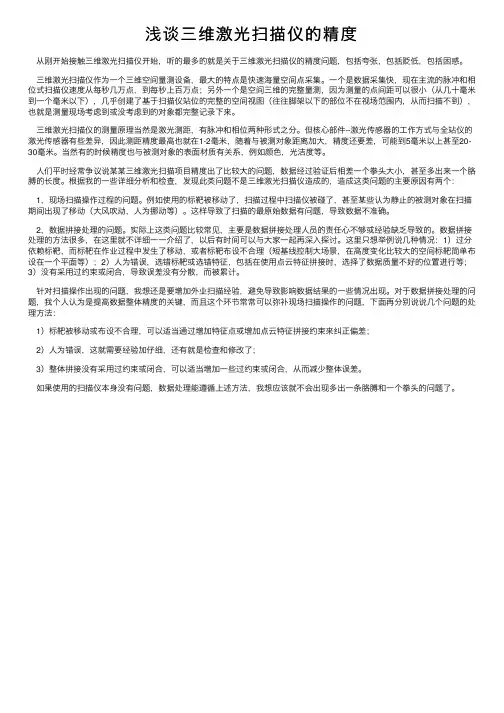

浅谈三维激光扫描仪的精度从刚开始接触三维激光扫描仪开始，听的最多的就是关于三维激光扫描仪的精度问题，包括夸张，包括贬低，包括困惑。

三维激光扫描仪作为⼀个三维空间量测设备，最⼤的特点是快速海量空间点采集。

⼀个是数据采集快，现在主流的脉冲和相位式扫描仪速度从每秒⼏万点，到每秒上百万点；另外⼀个是空间三维的完整量测，因为测量的点间距可以很⼩（从⼏⼗毫⽶到⼀个毫⽶以下），⼏乎创建了基于扫描仪站位的完整的空间视图（往往脚架以下的部位不在视场范围内，从⽽扫描不到），也就是测量现场考虑到或没考虑到的对象都完整记录下来。

三维激光扫描仪的测量原理当然是激光测距，有脉冲和相位两种形式之分。

但核⼼部件--激光传感器的⼯作⽅式与全站仪的激光传感器有些差异，因此测距精度最⾼也就在1-2毫⽶，随着与被测对象距离加⼤，精度还要差，可能到5毫⽶以上甚⾄20-30毫⽶。

当然有的时候精度也与被测对象的表⾯材质有关系，例如颜⾊，光洁度等。

⼈们平时经常争议说某某三维激光扫描项⽬精度出了⽐较⼤的问题，数据经过验证后相差⼀个拳头⼤⼩，甚⾄多出来⼀个胳膊的长度。

根据我的⼀些详细分析和检查，发现此类问题不是三维激光扫描仪造成的，造成这类问题的主要原因有两个：1，现场扫描操作过程的问题。

例如使⽤的标靶被移动了，扫描过程中扫描仪被碰了，甚⾄某些认为静⽌的被测对象在扫描期间出现了移动（⼤风吹动，⼈为挪动等）。

这样导致了扫描的最原始数据有问题，导致数据不准确。

2，数据拼接处理的问题。

实际上这类问题⽐较常见，主要是数据拼接处理⼈员的责任⼼不够或经验缺乏导致的。

数据拼接处理的⽅法很多，在这⾥就不详细⼀⼀介绍了，以后有时间可以与⼤家⼀起再深⼊探讨。

这⾥只想举例说⼏种情况：1）过分依赖标靶，⽽标靶在作业过程中发⽣了移动，或者标靶布设不合理（短基线控制⼤场景，在⾼度变化⽐较⼤的空间标靶简单布设在⼀个平⾯等）；2）⼈为错误，选错标靶或选错特征，包括在使⽤点云特征拼接时，选择了数据质量不好的位置进⾏等；3）没有采⽤过约束或闭合，导致误差没有分散，⽽被累计。

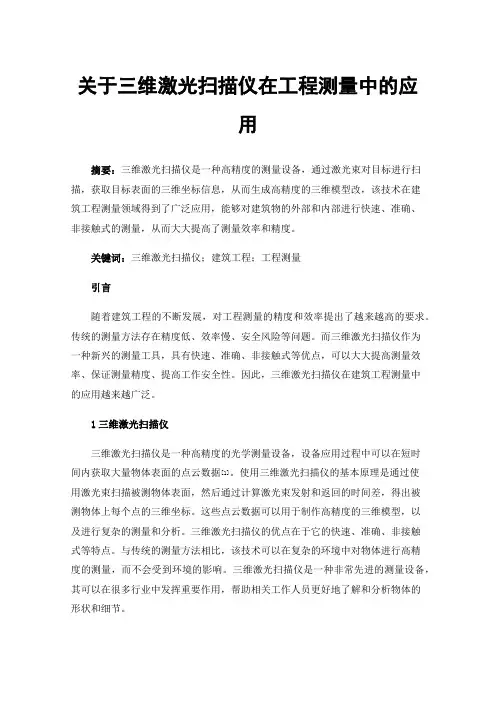

关于三维激光扫描仪在工程测量中的应用摘要：三维激光扫描仪是一种高精度的测量设备，通过激光束对目标进行扫描，获取目标表面的三维坐标信息，从而生成高精度的三维模型改，该技术在建筑工程测量领域得到了广泛应用，能够对建筑物的外部和内部进行快速、准确、非接触式的测量，从而大大提高了测量效率和精度。

关键词：三维激光扫描仪；建筑工程；工程测量引言随着建筑工程的不断发展，对工程测量的精度和效率提出了越来越高的要求。

传统的测量方法存在精度低、效率慢、安全风险等问题。

而三维激光扫描仪作为一种新兴的测量工具，具有快速、准确、非接触式等优点，可以大大提高测量效率、保证测量精度、提高工作安全性。

因此，三维激光扫描仪在建筑工程测量中的应用越来越广泛。

1三维激光扫描仪三维激光扫描仪是一种高精度的光学测量设备，设备应用过程中可以在短时间内获取大量物体表面的点云数据[1]。

使用三维激光扫描仪的基本原理是通过使用激光束扫描被测物体表面，然后通过计算激光束发射和返回的时间差，得出被测物体上每个点的三维坐标。

这些点云数据可以用于制作高精度的三维模型，以及进行复杂的测量和分析。

三维激光扫描仪的优点在于它的快速、准确、非接触式等特点。

与传统的测量方法相比，该技术可以在复杂的环境中对物体进行高精度的测量，而不会受到环境的影响。

三维激光扫描仪是一种非常先进的测量设备，其可以在很多行业中发挥重要作用，帮助相关工作人员更好地了解和分析物体的形状和细节。

2三维激光扫描仪在建筑工程测量中应用2.1在填挖基坑方量计算中的应用在填挖基坑方量计算中，传统的测量方法需要对挖掘区域进行分块测量，然后再计算总体积，这种方法可能需要花费数天或数周的时间才能完成。

然而，三维激光扫描技术可以有效弥补传统工作方式的弊端，进一步强化工作的便捷性与精准性[2]。

三维激光扫描仪可以在较短时间内获取整个挖掘区域的点云数据，然后通过计算得出总体积。

这种方法不仅可以大大缩短测量时间，还可以提高测量的精度和可靠性。

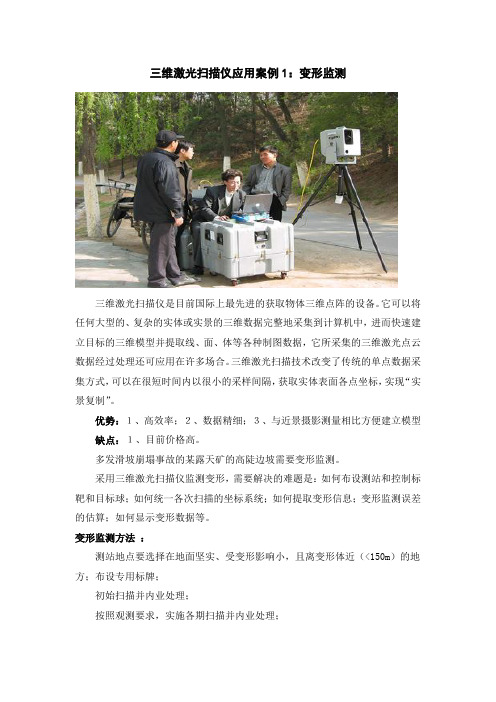

三维激光扫描仪应用案例1：变形监测三维激光扫描仪是目前国际上最先进的获取物体三维点阵的设备。

它可以将任何大型的、复杂的实体或实景的三维数据完整地采集到计算机中，进而快速建立目标的三维模型并提取线、面、体等各种制图数据，它所采集的三维激光点云数据经过处理还可应用在许多场合。

三维激光扫描技术改变了传统的单点数据采集方式，可以在很短时间内以很小的采样间隔，获取实体表面各点坐标，实现“实景复制”。

优势：１、高效率；２、数据精细；３、与近景摄影测量相比方便建立模型缺点：１、目前价格高。

多发滑坡崩塌事故的某露天矿的高陡边坡需要变形监测。

采用三维激光扫描仪监测变形，需要解决的难题是：如何布设测站和控制标靶和目标球；如何统一各次扫描的坐标系统；如何提取变形信息；变形监测误差的估算；如何显示变形数据等。

变形监测方法：测站地点要选择在地面坚实、受变形影响小，且离变形体近（<150m）的地方；布设专用标牌；初始扫描并内业处理；按照观测要求，实施各期扫描并内业处理；提交数据和结论：由于点云数据极其密集，靠视力很难分辨一个点的变形情况，所以必须对变形体进行处理，以方便提取变形信息。

方法一：在变形体表面安装多个涂色的球形标志，根据颜色和形状，可以从扫描点云中将球形标志分辨出来，用Cyclone软件建立球模型并输出球心坐标，通过比较各时段扫描数据中相同球心坐标变化来提取变形信息。

模型（DTM），让所有时段的变形体模型的坐标方法二：根据所有点云数据建立变形体的数字地面系统一致，直接分析所有模型的变形。

对于滑坡监测，可以采用数字高程模型（DEM）。

根据DEM提取变形信息：由于不同时间段的DEM并不完全相同，为了比较相同水平坐标点的高程变化，需要以初始扫描时建立的DEM数据作为参考，将后面的DEM进行内插计算。

以该坐标相邻点的高程加权平均值作为该点高程。

最后比较相同点的高程变化来分析变形。

变形结果输出和显示：提取出的地形变化可以用Matlab和CAD下自主开发的软件来表示。

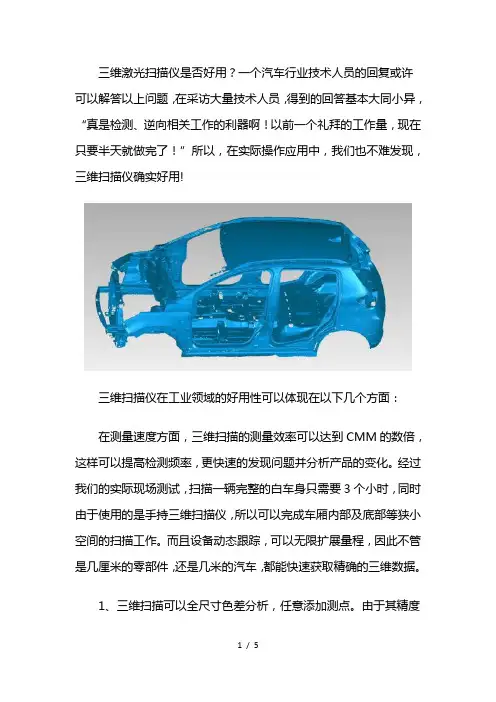

三维激光扫描仪是否好用？一个汽车行业技术人员的回复或许可以解答以上问题，在采访大量技术人员，得到的回答基本大同小异，“真是检测、逆向相关工作的利器啊！以前一个礼拜的工作量，现在只要半天就做完了！”所以，在实际操作应用中，我们也不难发现，三维扫描仪确实好用!三维扫描仪在工业领域的好用性可以体现在以下几个方面：在测量速度方面，三维扫描的测量效率可以达到CMM的数倍，这样可以提高检测频率，更快速的发现问题并分析产品的变化。

经过我们的实际现场测试，扫描一辆完整的白车身只需要3个小时，同时由于使用的是手持三维扫描仪，所以可以完成车厢内部及底部等狭小空间的扫描工作。

而且设备动态跟踪，可以无限扩展量程，因此不管是几厘米的零部件，还是几米的汽车，都能快速获取精确的三维数据。

1、三维扫描可以全尺寸色差分析，任意添加测点。

由于其精度高、稳定性好、便携度高，可以完成绝大部门产品的检测任务，完全可作为常规检测手段，大幅提升监控体量，利于产品尺寸稳定性控制。

2、在非大规模常规产品的应用方面，比如模具型面的检测，三维扫描可以快速检测模具型面的尺寸，检测型面贴合率，为模具研配优化提供量化数据依据；在冲压件扫描方面，可以快速检测零件尺寸，分析零件的回弹，给冲压件尺寸的整改优化提供有效的数据支持。

可进行冲压件特征线R角大小的扫描检测，给零件之间特征线匹配检查提供帮助。

3、设备轻巧易携带外业很简单。

比如我们一位铸造客户的问题，他们生产的都是大型铸件。

由于扫描仪量程限制、现场环境差、工件翻面数据拼接困难等因素导致这种大型工件的检测任务困难重重。

而三维扫描的优势就出来了①便携式设备，可以在车间的任何位置开始工作。

②激光扫描，不受现场自然光线影响，不受工件表面状况影响。

③自定位坐标系统使扫描精度不受工件震动、移动、翻面等位移的影响。

④免“蛙跳”的换站方式，可以自由无限扩展量程。

PS：在精度方面三维激光扫描仪更具优势，原因是因为连续工作，相当于将多次单次扫描的数据拼接在一起，一帧一帧的照片拼接起来，在拼接的过程中，一般采用具有反射材质的target来进行定位，由于激光是通过识别反射target来定位的，当识别到有target 时，会根据软件预设虚拟出一个坐标，而白光或蓝光是通过摄像头来记录，这样，就会有一个角度的问题，所以在进行连续工作时，激光三维扫描仪的精度会比白光或蓝光的更高一些。

地面三维激光扫描总结报告
地面三维激光扫描技术是一种以激光为载体进行的三维数据采集技术。

它通过利用激光发射器发射激光束，经过地面反射，激光能量被地物吸收，再由接收器接收反射回来的激光能量，根据时间差值、频率差值或相位差值来确定目标物的三维空间坐标，并将数据传输到计算机进行处理。

与传统的测量手段相比，地面三维激光扫描技术具有以下优点：
1. 高精度：激光扫描仪能够以非常高的精度和准确度获取地面数据，精度可达毫米级别，可为后续工程提供高质量的数据支持。

2. 实时性：通过激光扫描仪可以在很短的时间内获取目标地面的三维数据，采样速度最高可达每秒数十万个数据点，非常适合现场测量需求。

3. 安全性：激光扫描仪可以远距离获取地面数据，不需要人员接触目标地面，有效保障了现场工作的安全性，减少了工作人员的伤害风险。

4. 灵活性：激光扫描技术可以适应不同地形和地貌的测量需求，可快速实现点云数据采集和处理，方便数据的应用和进一步处理。

在工程应用方面，地面三维激光扫描技术具有广泛的应用价值。

它可用于建筑物立面测量、道路桥梁设计、隧道施工监测、城市规划与设计、水利工程巡查等多种领域，并得到了广泛的应用和推广。

随着科学技术的不断发展，地面三维激光扫描技术也在不断改进和提升。

目前，新型的激光扫描仪不仅扫描速度更快、精度更高，而且可以应用于更加复杂的地形和地貌。

未来，随着激光扫描技术的不断发展和普及，我们相信地面三维激光扫描技术将会在更加广泛的领域得到应用，为我们的科技进步和社会发展注入新的动力。

3D激光扫描仪介绍3D激光扫描仪是一种先进的扫描设备，能够以非接触的方式快速、高精度地获取物体表面的几何形状和颜色信息。

通过使用激光光束扫描目标物体，激光扫描仪可以生成点云数据，进而重建出目标物体的三维模型。

3D激光扫描仪在很多领域有广泛的应用，如工业制造、文化遗产保护、医疗领域等。

工作原理3D激光扫描仪的工作原理基于激光雷达技术。

它通过发射激光光束到目标物体上，并测量光线的反射时间来计算光线从发射到回收所经历的时间，从而确定物体表面各点的位置。

具体来说，激光扫描仪由激光发射器和接收器组成，发射器发出激光脉冲，接收器接收反射的激光，并记录反射时间。

通过测量光线的时间差和设备的几何关系，可以计算出目标物体上每个点的三维坐标。

应用领域1.工业制造：在工业制造过程中，3D激光扫描仪可以用于快速检测产品的形状、尺寸和表面质量。

它可以帮助检测和修复制造过程中的缺陷，提高产品的质量和生产效率。

2.文化遗产保护：3D激光扫描仪可以用于文物的数字化保护和展示。

通过扫描文物的表面，可以生成高精度的三维模型，帮助保存文物的形状和结构信息，并为后续的修复和展览提供参考。

3.医疗领域：在医疗领域中，3D激光扫描仪可以用于制作医疗器械和矫形器具等定制化产品。

通过扫描患者身体的部位，可以生成患者特定的三维模型，用于设计和制造适合患者需求的产品。

4.建筑和房地产：在建筑和房地产领域，3D激光扫描仪可以用于建筑物的测量和建模。

它可以帮助工程师和设计师准确地记录建筑物的尺寸和结构，并为后续的规划和设计提供参考。

优点和挑战3D激光扫描仪相较于传统的测量方法具有以下优点：1.非接触测量：激光扫描仪通过激光光束进行测量，不需要接触物体表面，可以避免因接触引起的形状畸变和表面破坏。

2.高精度：激光扫描仪能够以亚毫米的精度测量物体表面的形状和尺寸，可以获取非常精确的三维模型。

3.快速扫描：激光扫描仪能够快速地扫描物体表面，一般可以在几秒内完成一个扫描过程，大大提高了工作效率。

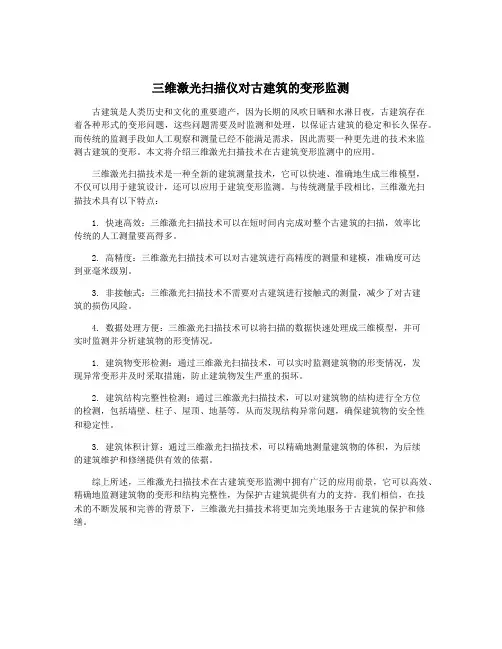

三维激光扫描仪对古建筑的变形监测古建筑是人类历史和文化的重要遗产，因为长期的风吹日晒和水淋日夜，古建筑存在着各种形式的变形问题，这些问题需要及时监测和处理，以保证古建筑的稳定和长久保存。

而传统的监测手段如人工观察和测量已经不能满足需求，因此需要一种更先进的技术来监测古建筑的变形。

本文将介绍三维激光扫描技术在古建筑变形监测中的应用。

三维激光扫描技术是一种全新的建筑测量技术，它可以快速、准确地生成三维模型，不仅可以用于建筑设计，还可以应用于建筑变形监测。

与传统测量手段相比，三维激光扫描技术具有以下特点：1. 快速高效：三维激光扫描技术可以在短时间内完成对整个古建筑的扫描，效率比传统的人工测量要高得多。

2. 高精度：三维激光扫描技术可以对古建筑进行高精度的测量和建模，准确度可达到亚毫米级别。

3. 非接触式：三维激光扫描技术不需要对古建筑进行接触式的测量，减少了对古建筑的损伤风险。

4. 数据处理方便：三维激光扫描技术可以将扫描的数据快速处理成三维模型，并可实时监测并分析建筑物的形变情况。

1. 建筑物变形检测：通过三维激光扫描技术，可以实时监测建筑物的形变情况，发现异常变形并及时采取措施，防止建筑物发生严重的损坏。

2. 建筑结构完整性检测：通过三维激光扫描技术，可以对建筑物的结构进行全方位的检测，包括墙壁、柱子、屋顶、地基等，从而发现结构异常问题，确保建筑物的安全性和稳定性。

3. 建筑体积计算：通过三维激光扫描技术，可以精确地测量建筑物的体积，为后续的建筑维护和修缮提供有效的依据。

综上所述，三维激光扫描技术在古建筑变形监测中拥有广泛的应用前景，它可以高效、精确地监测建筑物的变形和结构完整性，为保护古建筑提供有力的支持。

我们相信，在技术的不断发展和完善的背景下，三维激光扫描技术将更加完美地服务于古建筑的保护和修缮。
