实验一 三维激光扫描仪数据采集

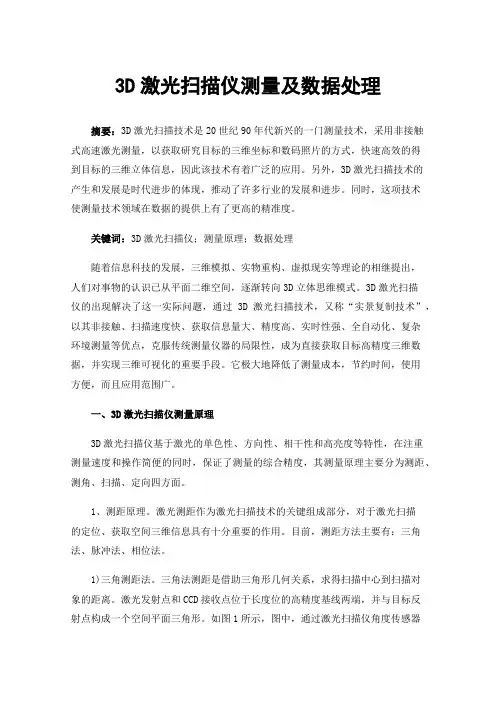

3D激光扫描仪测量及数据处理摘要：3D激光扫描技术是20世纪90年代新兴的一门测量技术，采用非接触式高速激光测量，以获取研究目标的三维坐标和数码照片的方式，快速高效的得到目标的三维立体信息，因此该技术有着广泛的应用。

另外，3D激光扫描技术的产生和发展是时代进步的体现，推动了许多行业的发展和进步。

同时，这项技术使测量技术领域在数据的提供上有了更高的精准度。

关键词：3D激光扫描仪；测量原理；数据处理随着信息科技的发展，三维模拟、实物重构、虚拟现实等理论的相继提出，人们对事物的认识已从平面二维空间，逐渐转向3D立体思维模式。

3D激光扫描仪的出现解决了这一实际问题，通过3D激光扫描技术，又称“实景复制技术”，以其非接触、扫描速度快、获取信息量大、精度高、实时性强、全自动化、复杂环境测量等优点，克服传统测量仪器的局限性，成为直接获取目标高精度三维数据，并实现三维可视化的重要手段。

它极大地降低了测量成本，节约时间，使用方便，而且应用范围广。

一、3D激光扫描仪测量原理3D激光扫描仪基于激光的单色性、方向性、相干性和高亮度等特性，在注重测量速度和操作简便的同时，保证了测量的综合精度，其测量原理主要分为测距、测角、扫描、定向四方面。

1、测距原理。

激光测距作为激光扫描技术的关键组成部分，对于激光扫描的定位、获取空间三维信息具有十分重要的作用。

目前，测距方法主要有：三角法、脉冲法、相位法。

1)三角测距法。

三角法测距是借助三角形几何关系，求得扫描中心到扫描对象的距离。

激光发射点和CCD接收点位于长度位的高精度基线两端，并与目标反射点构成一个空间平面三角形。

如图1所示，图中，通过激光扫描仪角度传感器可得到发射、入射光线与基线的夹角分别为、，激光扫描仪的轴向自旋转角度，然后以激光发射点为坐标原点，基线方向为X轴正向，以平面内指向目标且垂直于X轴的方向线为Y轴建立测站坐标系。

通过计算可得目标点的三维坐标，然后结合P的三维坐标便可得被测目标的距离S。

《三维激光扫描点云数据处理及应用技术》篇一一、引言随着科技的不断进步，三维激光扫描技术已成为众多领域中重要的数据获取手段。

通过高精度的激光扫描设备，可以快速、非接触地获取目标物体的三维点云数据。

这些数据具有高密度、高精度的特点，为后续的点云数据处理提供了基础。

本文将重点探讨三维激光扫描点云数据处理的关键技术及其在各领域的应用。

二、三维激光扫描点云数据处理技术1. 数据采集数据采集是三维激光扫描的第一步。

通过高精度的激光扫描设备，对目标物体进行全方位的扫描，获取大量的点云数据。

这一过程中，设备的选择、扫描距离、扫描角度等因素都会影响数据的精度和密度。

2. 数据预处理采集到的点云数据往往包含噪声、冗余数据等，需要进行预处理。

预处理包括数据滤波、去噪、补缺等操作，以提高数据的精度和完整性。

其中，滤波算法的选择对于去除噪声、平滑数据具有重要作用。

3. 数据配准与融合对于多个扫描区域的数据，需要进行配准与融合。

配准是指将不同扫描站的数据在空间上进行对齐，使它们能够拼接在一起形成一个完整的三维模型。

常用的配准方法有基于特征点的配准方法和基于ICP（迭代最近点）算法的配准方法等。

4. 三维模型构建通过配准与融合后的点云数据，可以构建出目标物体的三维模型。

这一过程需要采用专业的三维建模软件，将点云数据转换为三维模型。

此外，还可以通过纹理映射等技术，为模型添加真实的颜色和纹理信息。

三、三维激光扫描点云数据处理的应用技术1. 地质勘探与测量三维激光扫描技术在地质勘探与测量领域具有广泛应用。

通过扫描地形、地貌等目标，可以快速获取高精度的点云数据，为地质勘探、地形测量、地貌分析等提供重要依据。

2. 文物保护与考古在文物保护与考古领域，三维激光扫描技术可用于文物的数字化保护、考古遗址的复原等工作。

通过获取文物的三维点云数据，可以实现对文物的非接触式测量、形态分析等操作，为文物的保护和传承提供有力支持。

3. 建筑与土木工程在建筑与土木工程领域，三维激光扫描技术可用于建筑测量、变形监测、结构分析等方面。

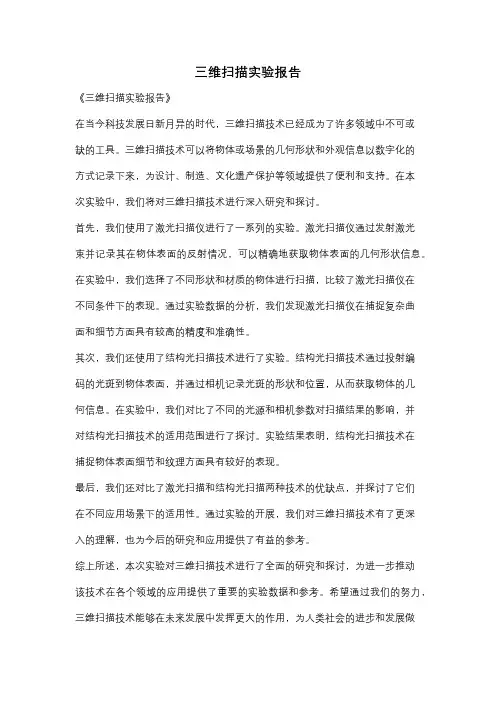

三维扫描实验报告《三维扫描实验报告》在当今科技发展日新月异的时代，三维扫描技术已经成为了许多领域中不可或缺的工具。

三维扫描技术可以将物体或场景的几何形状和外观信息以数字化的方式记录下来，为设计、制造、文化遗产保护等领域提供了便利和支持。

在本次实验中，我们将对三维扫描技术进行深入研究和探讨。

首先，我们使用了激光扫描仪进行了一系列的实验。

激光扫描仪通过发射激光束并记录其在物体表面的反射情况，可以精确地获取物体表面的几何形状信息。

在实验中，我们选择了不同形状和材质的物体进行扫描，比较了激光扫描仪在不同条件下的表现。

通过实验数据的分析，我们发现激光扫描仪在捕捉复杂曲面和细节方面具有较高的精度和准确性。

其次，我们还使用了结构光扫描技术进行了实验。

结构光扫描技术通过投射编码的光斑到物体表面，并通过相机记录光斑的形状和位置，从而获取物体的几何信息。

在实验中，我们对比了不同的光源和相机参数对扫描结果的影响，并对结构光扫描技术的适用范围进行了探讨。

实验结果表明，结构光扫描技术在捕捉物体表面细节和纹理方面具有较好的表现。

最后，我们还对比了激光扫描和结构光扫描两种技术的优缺点，并探讨了它们在不同应用场景下的适用性。

通过实验的开展，我们对三维扫描技术有了更深入的理解，也为今后的研究和应用提供了有益的参考。

综上所述，本次实验对三维扫描技术进行了全面的研究和探讨，为进一步推动该技术在各个领域的应用提供了重要的实验数据和参考。

希望通过我们的努力，三维扫描技术能够在未来发展中发挥更大的作用，为人类社会的进步和发展做出更大的贡献。

三维激光扫描数字化采集规程概述三维激光扫描数字化采集是一种将实体物体转化为数字模型的先进技术。

通过使用激光扫描仪，可以快速、精确地获取物体的三维几何信息。

本规程旨在介绍三维激光扫描数字化采集的步骤和注意事项，以确保采集结果的准确性和可靠性。

一、准备工作在进行三维激光扫描数字化采集之前，需要进行以下准备工作：1. 确定采集范围：根据实际需要，确定要采集的物体范围，并进行相关测量工作，以确保采集结果的完整性。

2. 环境检查：检查采集环境是否适合进行激光扫描，如是否存在干扰物、光线情况等。

3. 仪器校准：对激光扫描仪进行校准，以确保测量结果的准确性和一致性。

二、采集步骤1. 设置扫描参数：根据实际情况设置扫描参数，包括扫描精度、扫描速度等。

2. 安装仪器：将激光扫描仪安装在合适的位置，并确保其稳定性和水平度。

3. 扫描控制：使用扫描软件对激光扫描仪进行控制，包括启动扫描、停止扫描等操作。

4. 扫描操作：按照设定的采集范围和参数，对物体进行扫描操作。

保持仪器和物体的相对位置和姿态稳定。

5. 多角度扫描：对于复杂的物体，可以进行多个角度的扫描，以获取更全面的几何信息。

6. 数据处理：对采集到的原始数据进行处理，包括数据校正、去噪、配准等操作，以提高数据的质量和准确性。

7. 数据融合：将多个扫描结果进行融合，以生成完整的三维模型。

三、注意事项在进行三维激光扫描数字化采集时，需要注意以下事项：1. 避免遮挡物：确保扫描仪能够完整地看到物体表面，避免遮挡物对扫描结果的影响。

2. 控制光线情况：尽量避免强光照射物体表面，以免影响扫描结果的质量。

3. 保持稳定：在扫描过程中，保持仪器和物体的相对位置和姿态稳定，以避免扫描误差。

4. 数据存储：及时备份和存储采集到的数据，以防止数据丢失或损坏。

5. 定期校准：定期对激光扫描仪进行校准，以确保测量结果的准确性和一致性。

四、应用领域三维激光扫描数字化采集技术在许多领域有着广泛的应用，包括但不限于：1. 工业制造：用于产品设计、质量控制和逆向工程等领域。

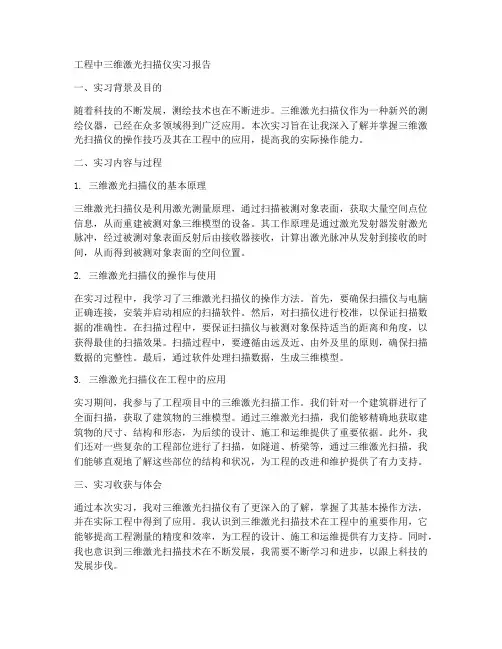

工程中三维激光扫描仪实习报告一、实习背景及目的随着科技的不断发展，测绘技术也在不断进步。

三维激光扫描仪作为一种新兴的测绘仪器，已经在众多领域得到广泛应用。

本次实习旨在让我深入了解并掌握三维激光扫描仪的操作技巧及其在工程中的应用，提高我的实际操作能力。

二、实习内容与过程1. 三维激光扫描仪的基本原理三维激光扫描仪是利用激光测量原理，通过扫描被测对象表面，获取大量空间点位信息，从而重建被测对象三维模型的设备。

其工作原理是通过激光发射器发射激光脉冲，经过被测对象表面反射后由接收器接收，计算出激光脉冲从发射到接收的时间，从而得到被测对象表面的空间位置。

2. 三维激光扫描仪的操作与使用在实习过程中，我学习了三维激光扫描仪的操作方法。

首先，要确保扫描仪与电脑正确连接，安装并启动相应的扫描软件。

然后，对扫描仪进行校准，以保证扫描数据的准确性。

在扫描过程中，要保证扫描仪与被测对象保持适当的距离和角度，以获得最佳的扫描效果。

扫描过程中，要遵循由远及近、由外及里的原则，确保扫描数据的完整性。

最后，通过软件处理扫描数据，生成三维模型。

3. 三维激光扫描仪在工程中的应用实习期间，我参与了工程项目中的三维激光扫描工作。

我们针对一个建筑群进行了全面扫描，获取了建筑物的三维模型。

通过三维激光扫描，我们能够精确地获取建筑物的尺寸、结构和形态，为后续的设计、施工和运维提供了重要依据。

此外，我们还对一些复杂的工程部位进行了扫描，如隧道、桥梁等，通过三维激光扫描，我们能够直观地了解这些部位的结构和状况，为工程的改进和维护提供了有力支持。

三、实习收获与体会通过本次实习，我对三维激光扫描仪有了更深入的了解，掌握了其基本操作方法，并在实际工程中得到了应用。

我认识到三维激光扫描技术在工程中的重要作用，它能够提高工程测量的精度和效率，为工程的设计、施工和运维提供有力支持。

同时，我也意识到三维激光扫描技术在不断发展，我需要不断学习和进步，以跟上科技的发展步伐。

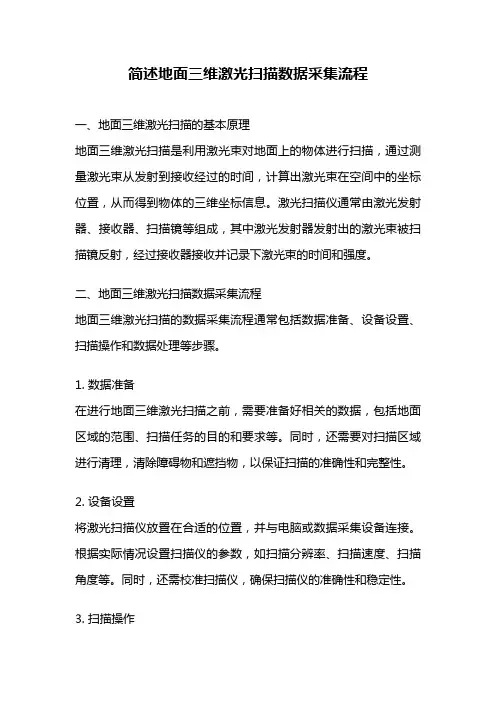

简述地面三维激光扫描数据采集流程一、地面三维激光扫描的基本原理地面三维激光扫描是利用激光束对地面上的物体进行扫描，通过测量激光束从发射到接收经过的时间，计算出激光束在空间中的坐标位置，从而得到物体的三维坐标信息。

激光扫描仪通常由激光发射器、接收器、扫描镜等组成，其中激光发射器发射出的激光束被扫描镜反射，经过接收器接收并记录下激光束的时间和强度。

二、地面三维激光扫描数据采集流程地面三维激光扫描的数据采集流程通常包括数据准备、设备设置、扫描操作和数据处理等步骤。

1. 数据准备在进行地面三维激光扫描之前，需要准备好相关的数据，包括地面区域的范围、扫描任务的目的和要求等。

同时，还需要对扫描区域进行清理，清除障碍物和遮挡物，以保证扫描的准确性和完整性。

2. 设备设置将激光扫描仪放置在合适的位置，并与电脑或数据采集设备连接。

根据实际情况设置扫描仪的参数，如扫描分辨率、扫描速度、扫描角度等。

同时，还需校准扫描仪，确保扫描仪的准确性和稳定性。

3. 扫描操作启动激光扫描仪，开始进行扫描操作。

通常，扫描仪会自动水平和垂直扫描地面区域，并记录下每个扫描点的坐标位置和强度值。

扫描过程中需要保持扫描仪的稳定，避免震动和移动，以保证数据的准确性。

4. 数据处理扫描完成后，将采集到的数据导入到计算机或数据处理软件中进行处理。

首先，对原始数据进行滤波和去噪处理，去除不必要的干扰和噪声。

然后，根据扫描点的坐标位置和强度值，生成地面的三维模型或点云数据。

最后，对数据进行分析和处理，提取出需要的信息，如地形、建筑物、道路等。

三、总结地面三维激光扫描是一种高精度、高效率的数据采集方法，广泛应用于地理测绘、城市规划、建筑设计等领域。

通过本文的介绍，我们了解到了地面三维激光扫描的基本原理和数据采集流程。

希望本文能为读者对地面三维激光扫描有一个初步的了解，并对相关领域的应用提供帮助。

班级：测132 学号：2013123025 姓名：王秋瑾----------------------------------------------------------------------------------- 实验一三维激光扫描仪数据采集一、实验目的1．熟悉三维激光扫描仪结构与功能；2．掌握三维激光扫描仪作业模式；3．掌握三维激光扫描仪数据采集的方法。

二、实验时间与地点时间：2016年4月8日地点：测绘楼停车场三、实验的仪器与工具徕卡C10扫描仪一套，球形标靶4个。

四、实验内容（一）三维激光扫描仪主要部件（1）徕卡C10扫描文件仪（含电池）（2）三角架图4-1 徕卡C10扫描文件仪图4-2三角架（3）球形标靶4个(4)电池充电器2个图4-3 球形标靶图4-4 电池充电器（5）电源线1个，外接电缆1 个（6）内置扫描软件图4-5 电源线和外接电缆图4-6 内置扫描软件（二）三维激光扫描仪数据采集的方法（1）选取合适的扫描对象测绘132第三组选取汽车作为扫描对象（2）扫描仪安置在【主菜单】中点击【状态】图标（图4-7），在弹出的【状态菜单】中点击【整平&激光对中】图标（图4-8），调节脚螺旋使圆水准器气泡居中（图4-9），在弹出的【整平&激光对中】菜单中将扫描仪对中并整平（图4-10）。

图4-7主菜单图4-8状态菜单图4-9 圆水准器气泡居中图4-10对中整平菜单（3）新建工程文件在主菜单，点击【管理】图标，在弹出的【管理菜单】中点击【工程】图标（图4-11），在弹出的【工程】菜单中点击【新建】按钮来创建新的工程文件。

在【新建工程】菜单中输入名称：ch132,完成后点击回车按钮完成该项的输入(图4-12)，待所有的项目编辑完成之后点击【储存】按钮（图4-13）。

图4-11管理菜单图4-12新建工程输入面板图4-13新建工程菜单（4）设置测站点在建立新的工程文件后在主菜单，点击【扫描】图标，在弹出的【开始扫描】菜单中点击【新建站】按钮，由于是采用标靶测量，所以仪器自身设置测站号（5）目标物扫描在【主菜单】中点击【扫描】图标，在弹出的对话框中设置扫描参数信息，包括视场、分辨率、拍照控制、过滤器。

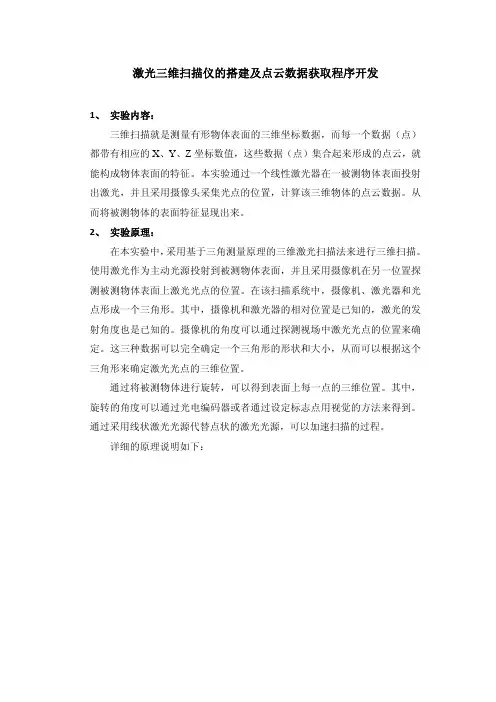

激光三维扫描仪的搭建及点云数据获取程序开发1、实验内容：三维扫描就是测量有形物体表面的三维坐标数据，而每一个数据（点）都带有相应的X、Y、Z坐标数值，这些数据（点）集合起来形成的点云，就能构成物体表面的特征。

本实验通过一个线性激光器在一被测物体表面投射出激光，并且采用摄像头采集光点的位置，计算该三维物体的点云数据。

从而将被测物体的表面特征显现出来。

2、实验原理：在本实验中，采用基于三角测量原理的三维激光扫描法来进行三维扫描。

使用激光作为主动光源投射到被测物体表面，并且采用摄像机在另一位置探测被测物体表面上激光光点的位置。

在该扫描系统中，摄像机、激光器和光点形成一个三角形。

其中，摄像机和激光器的相对位置是已知的，激光的发射角度也是已知的。

摄像机的角度可以通过探测视场中激光光点的位置来确定。

这三种数据可以完全确定一个三角形的形状和大小，从而可以根据这个三角形来确定激光光点的三维位置。

通过将被测物体进行旋转，可以得到表面上每一点的三维位置。

其中，旋转的角度可以通过光电编码器或者通过设定标志点用视觉的方法来得到。

通过采用线状激光光源代替点状的激光光源，可以加速扫描的过程。

详细的原理说明如下：oP点o 处为激光管的位置，投射激光的方向为箭头所示，由于采用的激光器为线性激光器，所以投出的激光形成一个平面，在待测物体表面形成的光线为AB 所示，P 为AB 上任意的一点。

r o 为摄像机光心的位置，光轴方向如r z 所示。

摄像机光心与待测点P 的连线在摄像机的像平面上形成一点p 。

经过预先的摄像机标定，可以得到投射出的激光所在平面、以及摄像机的内参数矩阵，旋转矩R 和平移矢量T 。

[参见《计算机视觉》——马颂德 张正友 著]。

通过下述公式，可以求出摄像机图像中任意一点所对应的它与真实的世界坐标的连线。

然后计算该直线与激光器平面的交点，可以计算出该点对应的真实世界坐标。

0000001100101w x w c c y T w X u s u R t Y Z p Z v v MP Z αα⎡⎤⎡⎤⎡⎤⎢⎥⎡⎤⎢⎥⎢⎥⎢⎥===⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦3、 硬件结构： 带有刻度的三维转台：需要保证可以旋转到任意角度。

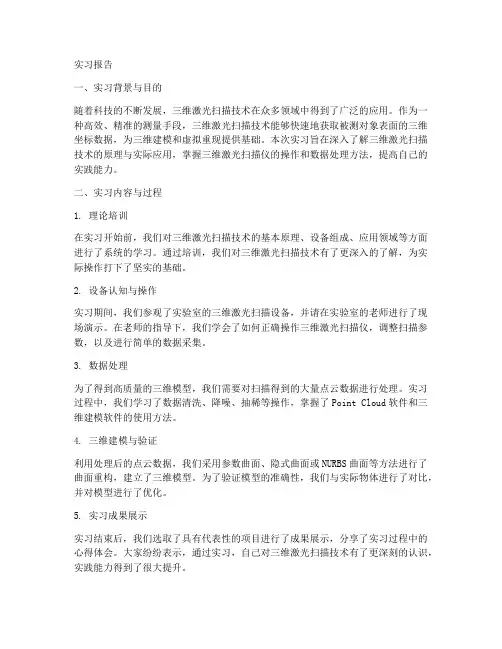

实习报告一、实习背景与目的随着科技的不断发展，三维激光扫描技术在众多领域中得到了广泛的应用。

作为一种高效、精准的测量手段，三维激光扫描技术能够快速地获取被测对象表面的三维坐标数据，为三维建模和虚拟重现提供基础。

本次实习旨在深入了解三维激光扫描技术的原理与实际应用，掌握三维激光扫描仪的操作和数据处理方法，提高自己的实践能力。

二、实习内容与过程1. 理论培训在实习开始前，我们对三维激光扫描技术的基本原理、设备组成、应用领域等方面进行了系统的学习。

通过培训，我们对三维激光扫描技术有了更深入的了解，为实际操作打下了坚实的基础。

2. 设备认知与操作实习期间，我们参观了实验室的三维激光扫描设备，并请在实验室的老师进行了现场演示。

在老师的指导下，我们学会了如何正确操作三维激光扫描仪，调整扫描参数，以及进行简单的数据采集。

3. 数据处理为了得到高质量的三维模型，我们需要对扫描得到的大量点云数据进行处理。

实习过程中，我们学习了数据清洗、降噪、抽稀等操作，掌握了Point Cloud软件和三维建模软件的使用方法。

4. 三维建模与验证利用处理后的点云数据，我们采用参数曲面、隐式曲面或NURBS曲面等方法进行了曲面重构，建立了三维模型。

为了验证模型的准确性，我们与实际物体进行了对比，并对模型进行了优化。

5. 实习成果展示实习结束后，我们选取了具有代表性的项目进行了成果展示，分享了实习过程中的心得体会。

大家纷纷表示，通过实习，自己对三维激光扫描技术有了更深刻的认识，实践能力得到了很大提升。

三、实习收获与反思1. 实习收获（1）掌握了三维激光扫描仪的操作方法，能够进行基本的数据采集。

（2）学会了点云数据处理方法，如数据清洗、降噪、抽稀等。

（3）掌握了三维建模软件的使用，能够根据点云数据重建三维模型。

（4）了解了三维激光扫描技术在各个领域的应用，拓宽了自己的视野。

2. 实习反思（1）在实习过程中，我发现自己在操作设备时存在一定的疏忽，导致数据质量受到影响。

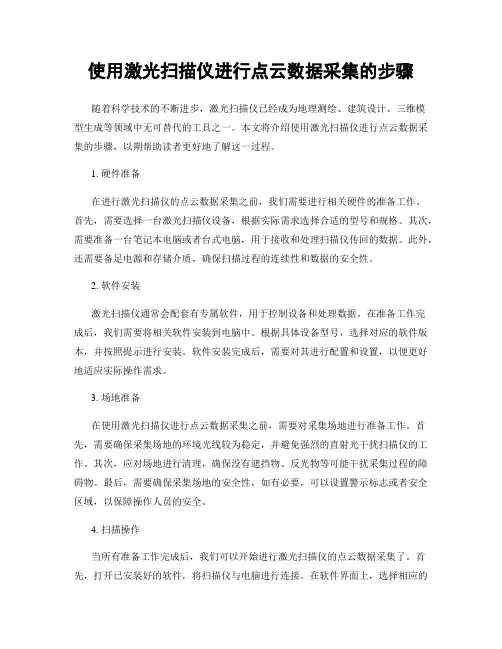

使用激光扫描仪进行点云数据采集的步骤随着科学技术的不断进步，激光扫描仪已经成为地理测绘、建筑设计、三维模型生成等领域中无可替代的工具之一。

本文将介绍使用激光扫描仪进行点云数据采集的步骤，以期帮助读者更好地了解这一过程。

1. 硬件准备在进行激光扫描仪的点云数据采集之前，我们需要进行相关硬件的准备工作。

首先，需要选择一台激光扫描仪设备，根据实际需求选择合适的型号和规格。

其次，需要准备一台笔记本电脑或者台式电脑，用于接收和处理扫描仪传回的数据。

此外，还需要备足电源和存储介质，确保扫描过程的连续性和数据的安全性。

2. 软件安装激光扫描仪通常会配套有专属软件，用于控制设备和处理数据。

在准备工作完成后，我们需要将相关软件安装到电脑中。

根据具体设备型号，选择对应的软件版本，并按照提示进行安装。

软件安装完成后，需要对其进行配置和设置，以便更好地适应实际操作需求。

3. 场地准备在使用激光扫描仪进行点云数据采集之前，需要对采集场地进行准备工作。

首先，需要确保采集场地的环境光线较为稳定，并避免强烈的直射光干扰扫描仪的工作。

其次，应对场地进行清理，确保没有遮挡物、反光物等可能干扰采集过程的障碍物。

最后，需要确保采集场地的安全性，如有必要，可以设置警示标志或者安全区域，以保障操作人员的安全。

4. 扫描操作当所有准备工作完成后，我们可以开始进行激光扫描仪的点云数据采集了。

首先，打开已安装好的软件，将扫描仪与电脑进行连接。

在软件界面上，选择相应的扫描模式和参数，其中包括扫描密度、扫描范围等。

然后，将扫描仪对准目标区域，按下扫描按钮，开始采集点云数据。

在采集过程中，可以根据需要，调整扫描仪的位置和方向，确保扫描覆盖全面。

当需要扫描多个不同角度或者高度的区域时，可以移动扫描仪进行位置调整。

需要注意的是，在扫描过程中，尽可能保持扫描仪的稳定，以避免数据采集误差。

5. 数据处理点云数据采集完成后，我们需要对采集到的原始数据进行处理，以得到更加清晰和准确的点云模型。

如何利用激光扫描仪进行颜色点云数据采集与处理激光扫描仪（Lidar）是一种高精度的三维数据采集设备，利用激光技术可以快速获取环境的几何形状和颜色信息。

在现代科技的发展中，激光扫描仪已经被广泛应用于建筑、地质勘察、文化遗产保护等领域。

本文将从激光扫描仪的基本原理、数据采集以及点云数据处理等方面进行论述。

首先，我们来了解激光扫描仪的基本原理。

激光扫描仪通过发射一束激光束，并利用激光束的反射时间和角度来测量目标物体的位置和形状。

激光束在扫描过程中会与目标物体表面进行反射，并返回至激光扫描仪接收器。

根据激光的时间差和角度变化，可以计算出目标物体上各个点的坐标信息。

此外，现代激光扫描仪还可以通过额外的传感器获取目标物体的颜色信息，从而实现颜色点云数据的采集。

接下来，我们将介绍如何进行激光扫描仪的数据采集。

在进行数据采集之前，首先需要选择合适的激光扫描仪设备。

一般来说，设备的激光发射功率、扫描角度、最大测距等参数都会影响数据采集的效果。

因此，在选择设备时需要根据具体的实际需求进行综合考虑。

在进行数据采集时，我们可以通过手持式扫描仪或者架设在固定位置的扫描仪来完成。

根据实际场景，合理选择扫描仪的位置和角度可以提高数据采集的效率。

完成数据采集之后，就需要对采集到的点云数据进行处理。

首先，我们可以利用点云数据清洗的方法将噪声点进行过滤。

传统的点云数据清洗方法包括基于阈值的滤波、形态学滤波等。

此外，也可以利用深度学习等人工智能技术进行点云数据的去噪处理，从而进一步提高数据质量。

当清洗完成后，我们可以对点云数据进行配准，即将多个位置的点云数据进行匹配，使其在同一坐标系下，从而形成更为完整的三维模型。

在点云数据配准完成之后，我们可以进行更进一步的处理，如点云数据的特征提取和分类。

特征提取可以从点云数据中提取出形状、纹理等特征信息，如法向量、曲率等。

这些特征信息可以用于形状识别、目标检测等应用中。

而点云数据的分类可以通过使用机器学习的方法，对点云数据进行分类，如地面点和非地面点的分类等。

基于三维激光扫描技术的城市建筑物立面测绘数据采集方法摘要：建筑立面是建筑平行于其立面投影表面的正交投影。

精心设计的立面清楚地反映了建筑的外部特征，是城市规划变更和旧建筑外部装修重建等项目中建筑设计的重要基础。

传统的测量方法通常是通过对整个测站的极座标进行一次性测量，收集有关建筑所有标高的特征点的数据。

还必须使用皮革尺、温度计等工具手动测量局部区域。

存在时间长、成本高、效率低、精度高等缺点，无法保证，使得立面图非常困难。

虽然无人机空中侦察能够迅速获得建筑物的三维信息，但在数据收集、处理和准确性方面存在问题，难以保证准确性。

三维激光扫描技术是一种绘图技术，通过激光扫描获得大规模点云数据，也称为高清测量技术。

近年来技术迅速发展后，它越来越多地用于变形监测工程和文物保护等领域。

本文主要分析基于三维激光扫描技术的城市建筑物立面测绘数据采集方法。

关键词：维激光扫描技术；城市建筑物；建筑测绘；测绘数据采集引言3D激光扫描仪通过激光指示大量高密度点云和反射率信息，使您可以快速捕获3D点云数据，而无需接触测量的目标。

该软件允许快速提取工业化中点云的空间信息(如线、面、体等)，并恢复物理目标真实颜色的三维模型。

以3D点云资料为基础的建筑资讯萃取方法克服了传统视图表现法的缺点，可让您在具有不同规则和不规则建筑的复杂空间中快速编辑建筑量体，并提供更短的时间、数化、精确度、智慧等优势，以及更快速、更轻松地存取建筑视图的设计资料，并为规划城市、保护建筑等提供基础。

1、数据采集三维激光扫描建筑视图的标高数据主要通过控制测量、使用点云扫描捕获建筑视图以及必要时使用支持支架删除的工具进行捕获。

(1)控制建筑物标高的测量坐标系可以是单个建筑物的单独坐标系，也可以是一个区域中多个建筑物的统一坐标系。

沿x轴方向创建单独的坐标系，该坐标系与建筑的主视图平行。

这有助于后续点云投影。

透过从整个桩号装置或GPS撷取根点座标来出图根点。

您也可以先选取适当的自由竖框桩号，直到所有桩号均已扫瞄，然后收集每个竖框位置的座标。

利用激光扫描技术进行三维数据采集方法激光扫描技术是一种高精度、高效率的三维数据采集方法，它利用激光束对目标进行扫描，并通过接收返回的激光反射信号来获取目标物体的三维空间信息。

本文将介绍激光扫描技术的原理和应用领域，并详细探讨其在三维数据采集中的应用方法和技术难点。

一、激光扫描技术原理激光扫描技术基于激光光束的传播、反射原理，通过测量激光光束的传播时间和反射强度，可以得到目标物体的距离和表面形状等信息。

一般情况下，激光扫描系统由激光发射器、接收器、电子控制器和数据处理软件等组成。

在扫描过程中，激光发射器发射一个脉冲光束，它经过透镜透射到目标物体表面，并被反射回来。

接收器接收到反射光信号后，通过测量光束的传播时间和反射强度，可以计算出目标物体距离激光源的距离。

这样，通过连续扫描目标物体的不同位置，就可以获取到目标物体的三维点云数据。

二、激光扫描技术的应用领域激光扫描技术在各个领域都有广泛的应用。

其中，建筑工程、文化遗产保护和制造业是激光扫描技术最为常见的应用领域。

在建筑工程中，激光扫描技术可以用于建筑物表面测量、室内外环境建模和施工监测等方面。

通过对建筑物表面进行扫描，可以获取到建筑物的几何形状和细节特征，为后续的设计和施工提供依据。

在文化遗产保护方面，激光扫描技术可以用于文物、古迹和石窟等遗址的三维重建和数字化保护。

通过对文物表面进行扫描，可以获取到精确的三维模型，为文物修复和保护提供参考。

在制造业中，激光扫描技术可以用于零部件检测、产品质量控制和快速成型等方面。

通过对产品表面进行扫描，可以检测表面缺陷和尺寸偏差，确保产品的质量和精度。

三、激光扫描技术的应用方法激光扫描技术的应用方法主要包括直接扫描法和间接扫描法。

直接扫描法是指通过激光扫描仪将激光束直接投射到目标物体表面，然后接收反射光信号来获取目标物体的三维信息。

这种方法操作简单、速度快，但在大范围、复杂形状的物体上可能存在遮挡和反射问题。

间接扫描法是指通过对物体周围环境进行扫描，通过计算空间几何关系来重建目标物体的三维模型。

三维激光扫描技术在测绘中的数据处理方法随着科技的不断进步，三维激光扫描技术逐渐成为测绘领域中一种重要的数据获取方法。

与传统的测绘方法相比，三维激光扫描技术具有快速、高精度、无接触等优势，能够大大提高测量数据的准确性和工作效率。

然而，在实际应用过程中，三维激光扫描技术所获取的海量原始数据也给数据处理带来了一定的挑战。

本文将从数据获取、数据处理和数据应用三个方面来探讨三维激光扫描技术在测绘中的数据处理方法。

一、数据获取三维激光扫描技术通过激光器发射一束激光，利用物体表面反射回来的激光信号进行测量。

激光扫描仪通过旋转、扫描等方式，可以获取周围环境的三维坐标信息。

在进行数据获取时，我们需要考虑以下几个因素。

首先，扫描仪的参数设置。

扫描仪的分辨率、扫描速度、扫描模式等参数的选择会直接影响到数据的质量。

较高的分辨率可以获取到更为精细的点云数据，但同时也会增加数据的存储和处理负担。

因此，在实际操作过程中需要根据具体需求来选择参数设置。

其次，扫描环境的光照情况。

光照情况会对扫描效果产生影响，强烈的光照或逆光环境下，扫描仪可能无法正常工作。

因此，在实际操作中需注意选择适合的光照条件，或者通过调整扫描仪的参数来获得更好的扫描效果。

最后，扫描对象的表面材质。

不同的材质对于激光的反射特性不同，可能会影响扫描数据的质量。

对于反光性较强的表面，需要进行补光或使用适当的滤光镜来进行处理，以减少数据误差。

二、数据处理获取到的三维激光扫描数据通常以点云形式呈现。

点云数据是由大量的点坐标组成的，可以表示物体的三维形状和空间位置。

在进行数据处理时，我们通常需要对点云数据进行滤波、配准和重建等操作。

首先，数据滤波。

由于数据获取过程中的噪声或环境因素，点云数据往往会存在一定程度的噪声。

数据滤波可以通过一系列的算法对数据进行平滑处理，减少噪声的干扰，提高数据的精度。

常用的数据滤波算法包括高斯滤波、中值滤波和线性滤波等。

其次，数据配准。

在实际扫描过程中，我们通常需要将多个扫描场景的数据配准到同一个坐标系下，以获得完整的三维模型。

三维激光扫描仪数据采集系统研制的开题报告一、研究背景与意义随着人们对三维数字化的需求不断增加，三维激光扫描仪技术得到了广泛应用。

此技术可以通过激光和相机等设备对物体进行三维扫描，并将所得到的数据转化为三维点云，从而实现对物体的无接触、高精度、全息式测量。

在工业设计、文物保护、建筑测绘等领域，三维激光扫描技术已经成为重要的数字化手段。

三维激光扫描仪作为三维数字化的核心设备，其数据采集系统对于扫描的质量和效率有着至关重要的影响。

因此，研究和开发高效、精度高的三维激光扫描仪数据采集系统，对于推广和应用三维激光扫描技术具有重要的意义。

二、研究目的本课题旨在研究和开发一种高效、精度高的三维激光扫描仪数据采集系统，具体研究目的如下：1. 研究现有的三维激光扫描仪数据采集系统，在掌握其优缺点的基础上，进行系统分析和设计，提出改进方案；2. 设计高效、精度高的三维激光扫描仪数据采集系统，并实现系统的硬件和软件部分；3. 对所研发的三维激光扫描仪数据采集系统进行性能测试和优化，以验证系统的精度和效率；4. 在实际应用中，对研发的三维激光扫描仪数据采集系统进行应用测试，验证系统的实际应用价值。

三、研究内容和关键技术1. 现有三维激光扫描仪数据采集系统的研究通过对现有三维激光扫描仪数据采集系统的研究，掌握其优缺点，为系统设计提供参考。

2. 系统设计方案的制定通过对现有三维激光扫描仪数据采集系统的分析，提出改进方案，制定高效、精度高的三维激光扫描仪数据采集系统的设计方案。

3. 系统硬件设计与实现设计系统的硬件，包括扫描仪的传感器、数据接口、数据存储等部分，实现系统的硬件部分。

4. 系统软件设计与实现设计系统的软件，包括相机和激光传感器之间的数据融合算法、三维重建算法、点云数据处理算法等，实现系统的软件部分。

5. 系统性能测试和优化对研发的三维激光扫描仪数据采集系统进行测试，验证其精度和效率，并对系统进行优化。

四、研究计划和进度安排1. 第一阶段（2个月）：现有三维激光扫描仪数据采集系统的研究和分析；2. 第二阶段（3个月）：系统设计方案的制定和评估；3. 第三阶段（6个月）：系统硬件和软件设计与实现；4. 第四阶段（2个月）：系统性能测试和优化；5. 第五阶段（1个月）：撰写论文和准备答辩。

第1篇一、引言随着科技的发展，三维激光扫描技术作为一种高效、精确的测量手段，在工程测量、文物保护、建筑测绘等领域得到了广泛应用。

本报告旨在通过一次三维激光扫描实践，探讨三维激光扫描技术的操作流程、数据采集、处理及成果应用等方面，以期为相关领域提供参考。

二、实践背景本次实践项目为一座历史建筑的保护性修复工程。

该建筑年代久远，结构复杂，存在较多安全隐患。

为了确保修复工程的顺利进行，需要对建筑进行精确的测量，以便了解其结构特点、变形情况等。

三维激光扫描技术因其非接触、高精度、快速等特点，成为本次工程测量的首选方法。

三、实践过程1. 数据采集（1）设备选型：本次实践采用我国某品牌的三维激光扫描仪，该设备具备较高的扫描精度和扫描范围，适合本次工程测量。

（2）扫描参数设置：根据现场实际情况，设置扫描参数，包括扫描距离、扫描角度、扫描速度等。

（3）扫描过程：按照既定方案，对建筑进行全方位扫描，确保数据采集的全面性和准确性。

2. 数据处理（1）数据预处理：对采集到的原始数据进行预处理，包括去噪、去误点、配准等，以提高数据质量。

（2）点云重建：利用专业软件对预处理后的数据进行点云重建，得到建筑的三维模型。

（3）模型优化：对重建后的三维模型进行优化，包括剔除冗余点、修复破损区域等，以提高模型精度。

3. 成果应用（1）结构分析：通过三维模型，分析建筑的结构特点、变形情况等，为修复工程提供依据。

（2）碰撞检测：在三维模型的基础上，进行碰撞检测，确保修复工程的顺利进行。

（3）可视化展示：将三维模型进行可视化展示，为相关部门提供直观的参考。

四、实践结果与分析本次实践结果表明，三维激光扫描技术在历史建筑保护性修复工程中具有显著优势。

1. 数据采集效率高三维激光扫描技术能够快速、高效地采集大量数据，大大缩短了测量周期，提高了工程效率。

2. 数据精度高三维激光扫描技术具有较高的测量精度，为修复工程提供了可靠的数据支持。

3. 成果应用广泛三维激光扫描技术生成的三维模型可以应用于结构分析、碰撞检测、可视化展示等多个方面，为工程提供了全方位的支持。

《三维激光扫描测量与数据建模技术》实验报告班级：测研12级姓名：樊鹏昊学号：11081602120032012－2013学年第一学期北京建筑工程学院测绘与城市空间信息学院实验1 图像配准实验一、实验目的和要求1、把不同方位条件下获取的同一物体的多处点云数据进行配准，形成物体的精确三维立体点云数据。

2、熟悉Cyclone软件的功能和基本操作；3、掌握Cyclone软件把不同位置同一物体的点云数据配准的步骤和操作方法；4、通过实验加深对课堂知识的理解，提高实际操作技能。

二、实验内容1．了解Cyclone软件的功能和基本操作。

2．掌握利用Cyclone软件对点云数据进行配准的操作方法。

三、图像配准过程及操作方法1、打开Cyclone软件，在SEVERS文件夹下建立一个数据库，导入要配准的点云数据。

如下图1。

图12、点击数据库下Project1文件夹中S1的Modelspace，打开Modelspace：S1 1：S1 1 View1窗口，把点云模型旋转缩放点到合适位置。

如图2(1)。

3、再打开S3的Modelspace，打开Modelspace：S3 1：S3 1 View1窗口，把点云模型旋转缩放点到合适位置。

如图2(2)。

图2(1) 图2(2)4、在左右窗口中分别选择相同位置的比较规则的点云数据（如铁牛基座的长方体面），进行规则化处理，使用规则化后的面替换原来对应位置的点云数据。

本实验中用到了长方体铁牛基座的上表面和侧面。

5、把规则化后的面进行命名，左右窗口相同位置的点云命名相同。

本实验中长方体的上表面命名为P1，侧面命名为P2。

如图3。

图3(1) 图3(2)6、创建Registration 1，打开Registration窗口，导入各站处理后的数据，在Cloud Constraints Wizard窗口中建立各站之间的约束关系7、在S1和S3点云数据中选择至少3对同名点，进行配准。

8、按Cloud/Mesh-->Cloud Constraint-->Optimize Cloud Aligment顺序进行操作，弹出配准结果，根据结果检验配准精度四、心得和体会通过本实验，学习了Cyclone软件对点云数据进行配准的基本操作。
