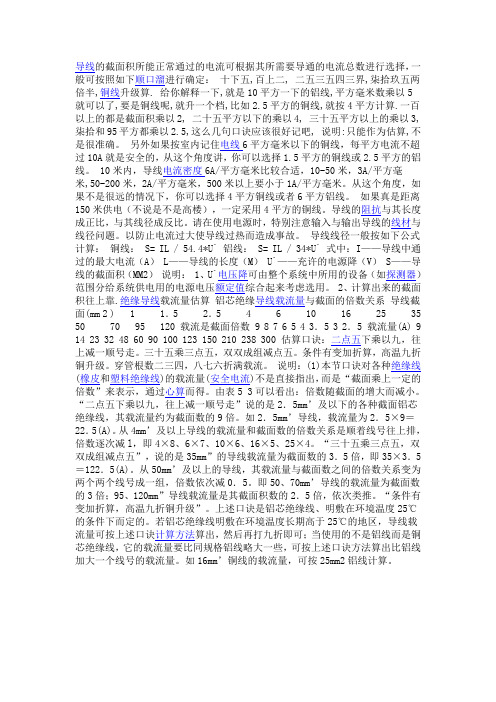

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算. 给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。
另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。
如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
导线线径一般按如下公式计算：铜线： S= IL / 54.4*U` 铝线： S= IL / 34*U` 式中：I——导线中通过的最大电流（A） L——导线的长度（M） U`——充许的电源降（V） S——导线的截面积（MM2）说明： 1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。
2、计算出来的截面积往上靠.绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120 载流是截面倍数 9 8 7 6 5 4 3．5 3 2．5 载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300 估算口诀：二点五下乘以九，往上减一顺号走。
标题：深度探讨0.3mm直径漆包线可以通过的最大电流在现代电子设备中，漆包线是一种常见的导线材料。
它具有绝缘性能优秀、耐腐蚀、柔软、易加工等特点，因此在各种领域得到了广泛应用。
而在使用漆包线的过程中，我们经常会遇到一个问题，那就是0.3mm直径漆包线可以通过的最大电流是多少？如何确定这个数值呢？下面，我将从多个方面来进行深入分析和讨论。
**一、漆包线的基本结构和性能**漆包线的绝缘层主要由聚酰胺树脂漆组成，具有很高的绝缘强度和绝缘电阻。
而导体部分则通常采用铜线或铝线。
0.3mm直径漆包线是一种细小的线材，因此其导电能力相对有限，需要注意限制通过的最大电流，以防止漆包线过热、短路等问题的发生。
**二、0.3mm直径漆包线的最大电流计算方法**1. 根据漆包线材料的特性和绝缘层的厚度，可以通过公式和计算来确定0.3mm直径漆包线可以通过的最大电流。
一般来说，漆包线的最大电流与导体截面积成正比，与绝缘层的绝缘能力成反比。
2. 根据0.3mm直径漆包线的实际使用情况和环境条件，考虑导线的散热能力、使用温度范围、工作时间等因素，得出最大电流的合理范围。
**三、0.3mm直径漆包线最大电流的实际应用**在实际应用中，我们需要根据具体的电路设计和要求，结合0.3mm直径漆包线的特性和最大电流的计算结果，来确定合适的使用方式和条件。
可以通过合理的设计、导线截面的选择、过载保护装置等措施来保证电气设备的安全可靠运行。
**四、个人观点和总结**在选择和使用0.3mm直径漆包线时，我们需要全面考虑其导体材料、绝缘材料、截面积、工作环境等因素，合理确定可通过的最大电流，并特别关注安全性和稳定性。
不同的行业对漆包线的要求也不尽相同，因此需要根据具体情况进行合理选择和使用。
0.3mm直径漆包线可以通过的最大电流是一个重要而复杂的问题，需要综合考虑材料特性、电路要求和实际应用，才能得出合理的结论。
希望本文对读者有所启发和帮助。

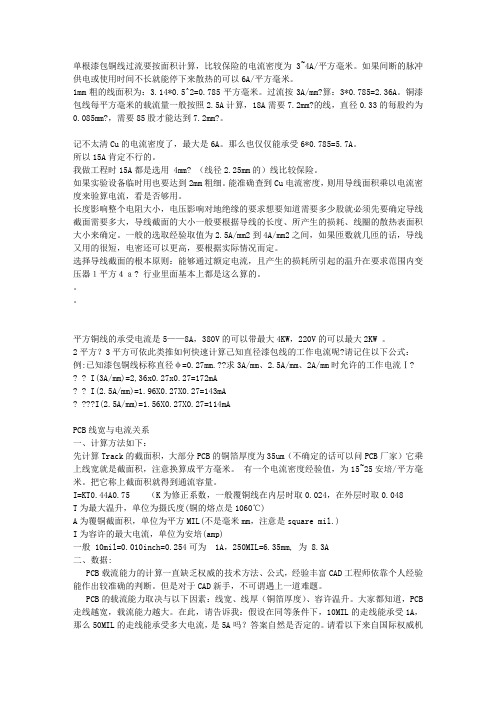

单根漆包铜线过流要按面积计算，比较保险的电流密度为3~4A/平方毫米。
如果间断的脉冲供电或使用时间不长就能停下来散热的可以6A/平方毫米。
1mm粗的线面积为：3.14*0.5^2=0.785平方毫米。
过流按3A/mm?算：3*0.785=2.36A。
铜漆包线每平方毫米的载流量一般按照2.5A计算，18A需要7.2mm?的线，直径0.33的每股约为0.085mm?，需要85股才能达到7.2mm?。
记不太清Cu的电流密度了，最大是6A。
那么也仅仅能承受6*0.785=5.7A。
所以15A肯定不行的。
我做工程时15A都是选用 4mm? （线径2.25mm的）线比较保险。
如果实验设备临时用也要达到2mm粗细。
能准确查到Cu电流密度，则用导线面积乘以电流密度来验算电流，看是否够用。
长度影响整个电阻大小，电压影响对地绝缘的要求想要知道需要多少股就必须先要确定导线截面需要多大，导线截面的大小一般要根据导线的长度、所产生的损耗、线圈的散热表面积大小来确定。
一般的选取经验取值为2.5A/mm2到4A/mm2之间，如果匝数就几匝的话，导线又用的很短，电密还可以更高，要根据实际情况而定。
选择导线截面的根本原则：能够通过额定电流，且产生的损耗所引起的温升在要求范围内变压器１平方４ａ? 行业里面基本上都是这么算的。
平方铜线的承受电流是5——8A，380V的可以带最大4KW，220V的可以最大2KW 。
2平方？3平方可依此类推如何快速计算己知直径漆包线的工作电流呢?请记住以下公式：例:已知漆包铜线标称直径φ=0.27mm.??求3A/mm、2.5A/mm、2A/mm时允许的工作电流Ⅰ? ? ? I(3A/mm)=2,36x0.27x0.27=172mA? ? I(2.5A/mm)=1.96X0.27X0.27=143mA? ???I(2.5A/mm)=1.56X0.27X0.27=114mAPCB线宽与电流关系一、计算方法如下：先计算Track的截面积，大部分PCB的铜箔厚度为35um（不确定的话可以问PCB厂家）它乘上线宽就是截面积，注意换算成平方毫米。

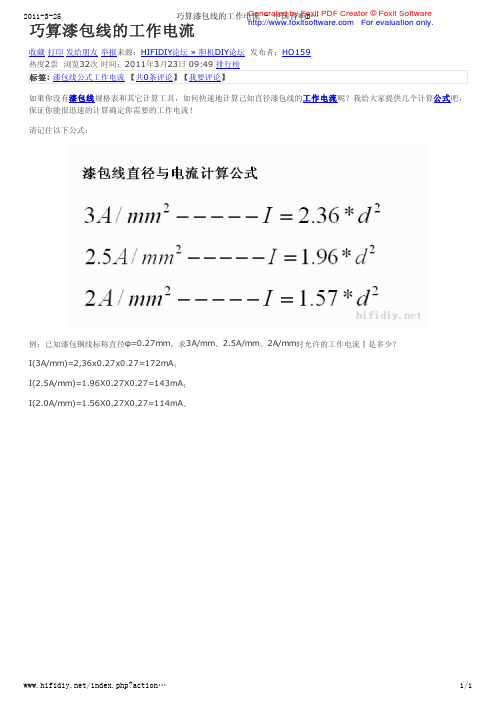

巧算漆包线的工作电流收藏
打印 发给朋友 举报来源：HIFIDIY 论坛 » 胆机DIY 论坛 发布者：HO159
热度2票 浏览32次 时间：2011年3月23日 09:49 排行榜
标签: 漆包线公式工作电流 【共0条评论】【我要评论】
如果你没有漆包线规格表和其它计算工具，如何快速地计算己知直径漆包线的工作电流呢？我给大家提供几个计算公式吧，保证你能很迅速的计算确定你需要的工作电流！
请记住以下公式：
例：已知漆包铜线标称直径φ=0.27mm ，求3A/mm 、2.5A/mm 、2A/mm 时允许的工作电流Ⅰ是多少？
I(3A/mm)=2,36x0.27x0.27=172mA ；
I(2.5A/mm)=1.96X0.27X0.27=143mA ；
I(2.0A/mm)=1.56X0.27X0.27=114mA 。
2011-3-25
巧算漆包线的工作电流 - 中国音响D…/index.php?action…1/1Generated by Foxit PDF Creator © Foxit Software For evaluation only.。
变压器漆包线线径计算
变压器漆包线线径的计算涉及到多个因素，包括电流负载、导线材料、绕组长度等。
下面是一个简单的线径计算方法，仅作参考：
1.确定电流负载：根据变压器设计参数和使用要求，确定
变压器的额定电流负载（单位为安培）。
2.选择导线材料：根据变压器的应用环境和要求，选择适
合的导线材料。
常见的导线材料有铜和铝，铜导线具有优良的
导电性能，但成本较高；铝导线成本相对较低，但导电性能稍
差。
3.根据电流负载和导线材料，查找相应的导线标准表格或
计算公式，以确定合适的线径。
这些表格或公式通常会给出不
同电流负载下的建议线径范围。
4.考虑绕组长度：绕组的长度也会对线径的选择产生影响，
较长的绕组需要更大的线径来降低电阻和电压降。
需要注意的是，线径的计算是一个复杂的工程问题，还需根据具体的变压器设计要求和实际情况进行综合考虑。
因此，在实际应用中，建议咨询电气工程师或专业人士进行详细的线径计算。
线径和电流的关系导线截面积与电流的关系一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。
另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。
如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
下面是铜线在不同温度下的线径和所能承受的最大电流表格。
导线的阻抗与其长度成正比与线径成反比，请在使用电源时，需特别注意输入与输出导线的线径问题，以防止因电流太大引起过热，而造成意外，下列表格为导线在不同温度下的线径与电流规格表。
漆包线额定电流
（实用版）
目录
1.漆包线的定义和作用
2.额定电流的定义和计算方法
3.漆包线额定电流的选择和应用
4.漆包线额定电流的注意事项
正文
一、漆包线的定义和作用
漆包线，又称为绝缘电线，是一种以导线为基体，外包绝缘层的电线。
漆包线具有良好的绝缘性能、耐热性能和机械强度，广泛应用于各种电气设备、家用电器、通信设备等领域。
二、额定电流的定义和计算方法
额定电流是指设备在正常工作状态下，允许通过的最大电流值。
在确定漆包线的额定电流时，需要考虑线缆的截面积、电线材料、绝缘材料的耐热性能等因素。
计算方法：根据线缆的截面积和电线材料的载流量公式（载流量=截面积×电流密度），确定线缆允许通过的最大电流值。
三、漆包线额定电流的选择和应用
在选择漆包线的额定电流时，应根据实际应用场景和设备需求进行选择。
过小的额定电流会导致线缆过热，影响设备寿命和安全性；过大的额定电流会造成资源浪费，增加成本。
1.根据设备的功率和电压，计算设备的电流需求。
2.考虑线缆的散热条件、敷设方式和使用环境，选择合适的线缆截面
积和绝缘材料。
3.根据线缆的截面积和电线材料的载流量公式，确定漆包线的额定电流。
四、漆包线额定电流的注意事项
1.选择漆包线时，应根据实际需求选择合适的额定电流，避免过大或过小。
2.在敷设漆包线时，应确保线缆具有良好的散热条件，避免因过热导致的线缆损坏和安全隐患。
3.在使用漆包线时，应注意线缆的维护和检查，发现异常情况应及时处理，确保设备安全运行。
