薄壁镀锌钢管JDGKBG工艺标准

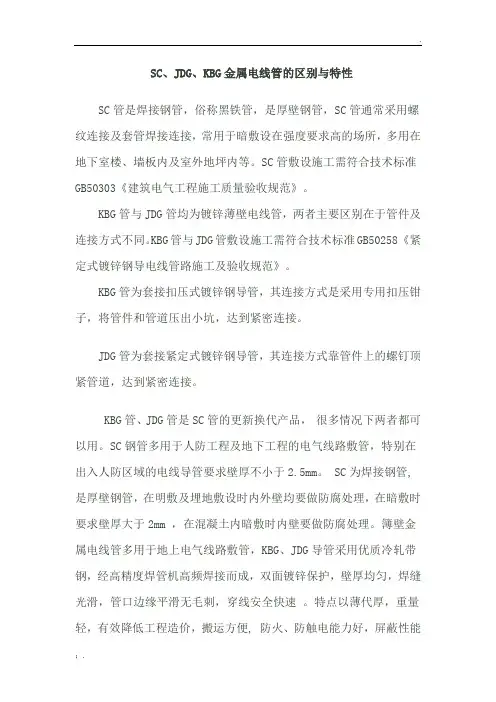

SC、JDG、KBG金属电线管的区别与特性SC管是焊接钢管，俗称黑铁管，是厚壁钢管，SC管通常采用螺纹连接及套管焊接连接，常用于暗敷设在强度要求高的场所，多用在地下室楼、墙板内及室外地坪内等。

SC管敷设施工需符合技术标准GB50303《建筑电气工程施工质量验收规范》。

KBG管与JDG管均为镀锌薄壁电线管，两者主要区别在于管件及连接方式不同。

KBG管与JDG管敷设施工需符合技术标准GB50258 《紧定式镀锌钢导电线管路施工及验收规范》。

KBG管为套接扣压式镀锌钢导管，其连接方式是采用专用扣压钳子，将管件和管道压出小坑，达到紧密连接。

JDG管为套接紧定式镀锌钢导管，其连接方式靠管件上的螺钉顶紧管道，达到紧密连接。

KBG管、JDG管是SC管的更新换代产品，很多情况下两者都可以用。

SC钢管多用于人防工程及地下工程的电气线路敷管，特别在出入人防区域的电线导管要求壁厚不小于2.5mm。

SC为焊接钢管, 是厚壁钢管，在明敷及埋地敷设时内外壁均要做防腐处理，在暗敷时要求壁厚大于2mm ，在混凝土内暗敷时内壁要做防腐处理。

簿壁金属电线管多用于地上电气线路敷管，KBG、JDG导管采用优质冷轧带钢，经高精度焊管机高频焊接而成，双面镀锌保护，壁厚均匀，焊缝光滑，管口边缘平滑无毛刺，穿线安全快速。

特点以薄代厚，重量轻，有效降低工程造价，搬运方便, 防火、防触电能力好，屏蔽性能和抗干扰性能好,可用于通讯控制网络综合布线穿管。

导管分镀锌白管和镀锌彩管。

管子可采取现场现做弯头，也可采用成品弯头。

管子连接方便，施工程序简化。

管子标准型规格有6种，分别为Φ16mm、Φ20mm、Φ25mm、Φ32mm、Φ40mm、Φ50mm，除Φ16mm标准壁厚为1.2外其余规格管子的标准壁厚均为1.6mm，标准长度均为4000mm。

KBG管与JDG管是一种电气线路最新型保护用导管，是取代PVC 管和SC管等各类传统电线导管的换代产品，是建筑电器领域采用材料、新技术的一项突破性革新。

镀锌钢管安装工艺一、施工机具机械：开槽机、切割机、台钻、电焊机等；工具：液压开孔器、弯管器、扣压器、螺丝刀、割刀、电锤、手电钻、射钉枪、手锤、錾子、半圆锉、热风机、钢锯、铅笔、锯条、胶刷等。

检测工具：红外水准仪、钢卷尺、水平尺、角尺、直尺、塔尺等。

二、材料准备主材：JDG/KBG 薄壁镀锌钢管、钢质线盒、型钢，通丝吊杆。

辅材：JDG/KBG 紧定式专用管件、膨胀螺栓、固定管卡、镀锌铁丝、钢筋、铁钉、胶带、锯末等。

三、作业条件1、结构预埋时，配合土建进度，墙体钢筋绑扎完成模板封闭之前，楼板底筋绑扎完成盖筋铺设之前；2.二次配管时，砌体完成并通过二次结构验收（工期紧时，可调整为验收前施工），各控制线放线完成，抹灰工程开始之前；3、吊顶内明敷时，各控制线、定位线放线完成，吊顶龙骨施工之前。

四、施工工艺1 、预制加工根据施工图预制加工弯管、箱、盒、支架；电线弯管可采用冷煨法及定型弯管。

冷煨法：一般管径 25mm 及以下时，可使用手动弯管器，即将管子插入弯管器，逐步揻出所需弯度；管径 32mm 及以上时，应使用液压弯管器。

2 、放线定位根据施工图纸和施工现场控制线为基准，进行定位放线，找准出箱、盒实际位置，成排箱、盒可采用挂通线定位。

3 、槽孔剔凿二次配管剔槽前，应先沿管路走向进行弹线；开槽可使用开槽机，或采用切割机切割后使用錾子剔凿；槽宽及槽深均以比管外径大 5mm 为宜。

线盒孔可切割后剔凿方孔，也可使用水钻开孔至适宜深度后剔凿圆孔；孔洞尺寸比预制加工放线定位箱、盒固定管路连接管路固定槽、孔剔凿线盒尺寸稍大为宜。

4 、箱、盒固定随主体浇筑预埋施工时，可用钉子将线盒固定在模板上，或使用钢筋、铁丝将箱、盒绑扎固定于墙体钢筋上；墙体二次配管时，使用强度不小于 M10 的水泥砂浆对箱、盒进行稳固。

5 、管路连接对应管材种类，选用专用管件接头对管路进行连接；KBG 管件需使用专用压接器压接，其扣压点应不少于两点；JDG 管紧固螺丝需旋拧至螺丝帽断裂、脱落方可，以便使整个管路固定牢固，并形成有效通路作为接地体。

KBG管与‎J DG管区‎别当今，KBG管与‎J DG管以‎其施工便捷‎、综合比价便‎宜、性能优越、规格齐全、产品配套等‎优点，在1kv及‎以下建筑电‎气工程中得‎意广泛应用‎。

但是，这两种类型‎的薄壁钢导‎管在建材市‎场上和工程‎使用中，存在有称谓‎混淆、真伪皆存、施工工艺混‎乱等现象，严重影响电‎线配管工程‎质量。

现将这两类‎钢导管主要‎特征作简要‎比较，进而阐明工‎程质量控制‎要点与质量‎通病防治措‎施，谨呈同行参‎考。

1. KBG管与‎J DG管的‎特征1.1KBG管‎1.1.1KBG管‎本体套接扣压式‎薄壁钢导管‎，简称KBG‎管。

导管采用优‎质冷轧带钢‎，经高频焊管‎机组自动焊‎缝成型、双面镀锌而‎制成。

管材壁厚均‎匀，卷焊圆度高‎，与管接头公‎差配合好，焊缝小而圆‎顺，管口边缘平‎滑。

有Φ16、Φ20、Φ25、Φ32、Φ40五种‎规格，管壁厚度分‎别为1mm‎或1.2mm，祥见表1。

导管出厂长‎度均为4m‎。

表1 KBG管规‎格尺寸（mm）规格Φ16 Φ20 Φ25 Φ32 Φ40外径D 16 20 25 32 40壁厚d 1.0 1.0 1.2 1.2 1.21.1.2接头与连‎接方式1.1.2.1接头（1）直管接头，供管路直线‎段的管与管‎之间的连接‎。

接头的管内‎径与导管外‎径相匹配，接头中间有‎一道深度与‎导管壁厚一‎致的凹槽。

（2）弯管接头，供管路弯曲‎段管与管之‎间的连接。

弯管接头采‎用优质管材‎经滚压成型‎，为90°弯曲。

有四倍弯、六倍弯两种‎，其弯曲半径‎分别是管径‎的4倍、6倍。

（3）螺纹接头，供管与盒之‎间的连接。

接头中间有‎一道深度与‎导管壁厚一‎致的凹槽，接头与导管‎连接的一端‎，同于直管接‎头，接头与盒连‎接的一端，其内壁加工‎有螺纹丝扣‎，外廓呈六边‎形，并配有一个‎爪形螺母。

1.1.2.2连接方式‎（1）管与管连接‎：直接将导管‎插入直管接‎头或弯管接‎头，用套接扣压‎器在连接处‎施行扣压即‎可。

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家

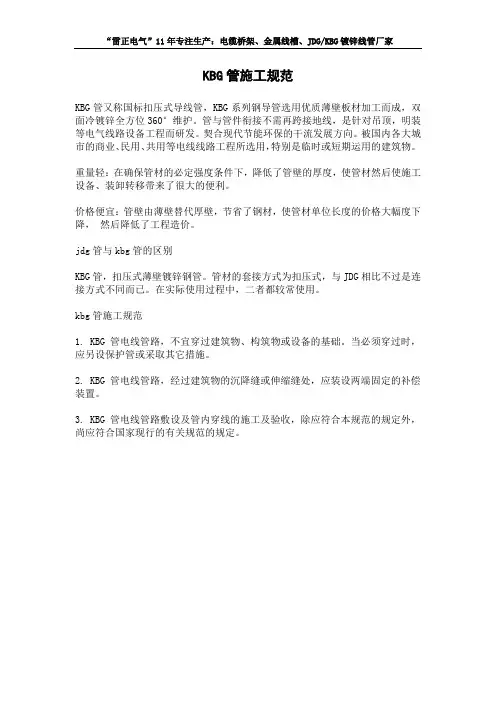

KBG管施工规范
KBG管又称国标扣压式导线管，KBG系列钢导管选用优质薄壁板材加工而成，双面冷镀锌全方位360°维护。

管与管件衔接不需再跨接地线，是针对吊顶，明装等电气线路设备工程而研发。

契合现代节能环保的干流发展方向。

被国内各大城市的商业、民用、共用等电线线路工程所选用，特别是临时或短期运用的建筑物。

重量轻：在确保管材的必定强度条件下，降低了管壁的厚度，使管材然后使施工设备、装卸转移带来了很大的便利。

价格便宜：管壁由薄壁替代厚壁，节省了钢材，使管材单位长度的价格大幅度下降，然后降低了工程造价。

jdg管与kbg管的区别
KBG管，扣压式薄壁镀锌钢管。

管材的套接方式为扣压式，与JDG相比不过是连接方式不同而已。

在实际使用过程中，二者都较常使用。

kbg管施工规范
1. KBG管电线管路，不宜穿过建筑物、构筑物或设备的基础。

当必须穿过时，应另设保护管或采取其它措施。

2. KBG管电线管路，经过建筑物的沉降缝或伸缩缝处，应装设两端固定的补偿装置。

3. KBG管电线管路敷设及管内穿线的施工及验收，除应符合本规范的规定外，尚应符合国家现行的有关规范的规定。

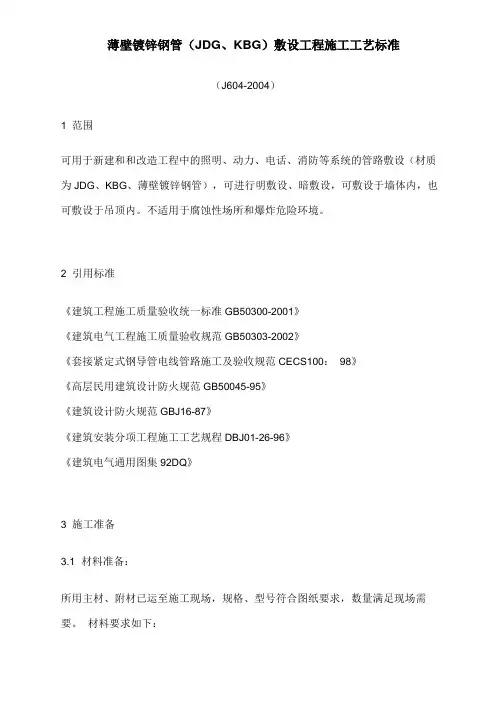

薄壁镀锌钢管(JDG、KBG)敷设工程施工工艺标准（J604-2004）1范围可用于新建和和改造工程中的照明、动力、电话、消防等系统的管路敷设(材质为JDG、KBG、薄壁镀锌钢管)，可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。

不适用于腐蚀性场所和爆炸危险环境。

1范围可用于新建和和改造工程中的照明、动力、电话、消防等系统的管路敷设(材质为JDG、KBG、薄壁镀锌钢管)，可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。

不适用于腐蚀性场所和爆炸危险环境。

3施工准备3.1材料准备：所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。

材料要求如下：3.1.1主材：钢管具备有效的产品合格证，原材合格证，镀锌管外表层完整、无剥落现象。

3.1.2附材：灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口、管卡、园钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。

3.2作业条件：3.2.1暗管敷设：3.2.1.1各层水平线和墙厚度线弹好，配合土建施工；3.2.1.2现浇楼板内配管，底层钢筋绑扎完毕，上层钢筋未绑扎前；3.2.1.3现浇墙体内配管，土建钢筋已绑扎完毕，按墙体线施工；3.2.1.4砌体内配管随土建施工进行配管；3.2.2明管敷设：3.2.2.1土建粗装修抹灰完毕；3.2.2.2土建内装修墙面油漆或涂料施工完毕；3.2.3吊顶内管路敷设：3.2.3.1土建内装修房间或走道标高已确定并弹在墙上；3.2.3.2设备专业所设用电设备已确定位置；3.2.3.3内装修灯具已确定位置；3.2.3.4灯具、电气设备已在顶板上标出实际位置；3.2.4主要机具专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具。

4操作工艺4.1工艺流程4.1.1暗管敷设：管路预制加工→测定盒箱位置→稳注箱盒→管路连接→地线连接4.1.2明管敷设：吊顶内管路敷设：预制加工支架、吊架→测定盒箱位置→支架、吊架安装固定→管路连接→地线连接4.2暗管敷设4.2.1基本要求：4.2.1.1暗配管路宜沿最近路线敷设，并尽量减少弯曲；埋入墙体或顶板内的钢管，离表面的净距不小于15mm，消防管路不小于30mm。

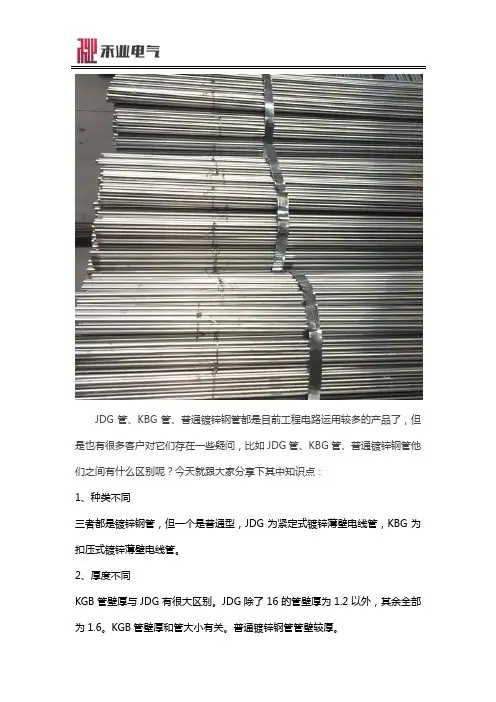

JDG管、KBG管、普通镀锌钢管都是目前工程电路运用较多的产品了，但是也有很多客户对它们存在一些疑问，比如JDG管、KBG管、普通镀锌钢管他们之间有什么区别呢？今天就跟大家分享下其中知识点：
1、种类不同
三者都是镀锌钢管，但一个是普通型，JDG为紧定式镀锌薄壁电线管，KBG为扣压式镀锌薄壁电线管。

2、厚度不同
KGB管壁厚与JDG有很大区别。

JDG除了16的管壁厚为1.2以外，其余全部为1.6。

KGB管壁厚和管大小有关。

普通镀锌钢管管壁较厚。

3、连接方式不同
KBG 为扣压式镀锌薄壁电线管，其连接是用扣压钳子，将管道和管件压出小坑，紧密连接。

JDG 为紧定式镀锌薄壁电线管，其连接靠管件顶丝顶紧管道，达到紧密连接。

普通镀锌钢管连接方式：螺纹，焊接。

武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，在全国各地设立了办事处、及各级代理商，竭诚欢迎各界人士莅临指导，携手合作。

更多电缆桥架相关信息请直接拨打咨询电话。

KBG管施工工艺套接扣压式薄壁钢导管(KBG管)管材，是近年来开发用于lkV及以下布线工程的绝缘电线保护管．是针对电线管、焊接钢管管材在作绝缘电线保护管的敷设工程中施工复杂、PVC管强度低容易破坏的状况研制而成的新型管材。

本文就KBG管特点和施工技术做一下阐述。

1 KBG管的特点1．1 质量轻与电线管、焊接钢管比较．KBG管降低了管壁厚度．使管材单位长度的质量大大减小，仅为电线管的1／3—1／4，为焊接管的9／10—3／5，从而给施工安装、装卸搬运带来了很大的方便。

KBG管与其他金属管的质量比较见表1。

表1 KBG管与其它金属管的质量比较 kcCm1_2 强度好KBG管虽然降低了管壁厚度。

但仍保持一定强度，满足施工要求，解决PVC管强度不够，容易破坏的弊病。

1．3 价格便宜KBG管管壁薄节省了钢材，使管材单位长度的价格大幅度下降，从而降低了工程造价。

1．4 施工简便管材的套接方式以新颖的扣压连接取代了传统的螺纹连接或焊接施工，而且无须再做跨接．即可保证管壁有良好的导电性。

省去了多种施工设备和施工环节，简化了施工，提高工效4—6倍。

既加快了施工进度又节省了施工费用。

KGB管与其他金属管的施工工艺比较见表2表2 KBG管与其它金属管的施工工艺比较1．5 产品配件齐全除直管外有配套的直管套接接头，有与接线盒、配电箱壳固定的特殊螺纹管接头，还有四倍或六倍弯曲半径的9O。

弯管接头。

另外有供施工用的专用工具扣压器和弯管器。

1．6 安全施工管材的施工无需焊接设备，使施工现场无明火，杜绝了火灾隐患，确保了施工现场的安全施工。

2 KBG管明暗敷设及吊顶内敷设的施工技术2．1 暗管敷设工程施工工艺(1)工艺流程：材料的进场检验一测线定位一预制弯管、螺纹管接头与箱盒紧固一切槽开孔(砖墙或砌体)一箱盒定向稳固一管路敷设一管路固定。

(2)材料的进场检验：①保证进场的KBG管符合国家现行技术标准的规定，KBG管的管材连接附件及盒(箱)，宜采用同一金属材料制作，产品应有出厂合格证和检验报告。

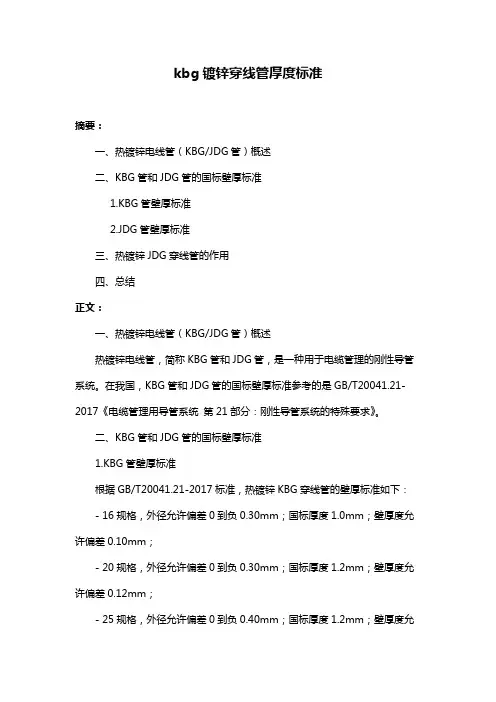

kbg镀锌穿线管厚度标准摘要：一、热镀锌电线管（KBG/JDG管）概述二、KBG管和JDG管的国标壁厚标准1.KBG管壁厚标准2.JDG管壁厚标准三、热镀锌JDG穿线管的作用四、总结正文：一、热镀锌电线管（KBG/JDG管）概述热镀锌电线管，简称KBG管和JDG管，是一种用于电缆管理的刚性导管系统。

在我国，KBG管和JDG管的国标壁厚标准参考的是GB/T20041.21-2017《电缆管理用导管系统第21部分：刚性导管系统的特殊要求》。

二、KBG管和JDG管的国标壁厚标准1.KBG管壁厚标准根据GB/T20041.21-2017标准，热镀锌KBG穿线管的壁厚标准如下：- 16规格，外径允许偏差0到负0.30mm；国标厚度1.0mm；壁厚度允许偏差0.10mm；- 20规格，外径允许偏差0到负0.30mm；国标厚度1.2mm；壁厚度允许偏差0.12mm；- 25规格，外径允许偏差0到负0.40mm；国标厚度1.2mm；壁厚度允- 32规格，外径允许偏差0到负0.40mm；国标厚度1.2mm；壁厚度允许偏差0.12mm；- 40规格，外径允许偏差0到负0.50mm；国标厚度1.2mm；壁厚度允许偏差0.12mm；- 50规格，外径允许偏差0到负0.50mm；国标厚度1.2mm；壁厚度允许偏差0.12mm；- 63规格，外径允许偏差0到负0.30mm；国标厚度1.2mm；壁厚度允许偏差0.12mm。

2.JDG管壁厚标准热镀锌JDG穿线管的壁厚标准如下：- 16规格，外径允许偏差0到负0.30mm；国标厚度1.5mm；壁厚度允许偏差0.15mm；- 20规格，外径允许偏差0到负0.30mm；国标厚度1.6mm；壁厚度允许偏差0.15mm；- 25规格，外径允许偏差0到负0.40mm；国标厚度1.6mm；壁厚度允许偏差0.15mm；- 32规格，外径允许偏差0到负0.40mm；国标厚度1.6mm；壁厚度允许偏差0.15mm；- 40规格，外径允许偏差0到负0.40mm；国标厚度1.6mm；壁厚度允许偏差0.15mm；- 50规格，外径允许偏差0到负0.50mm；国标厚度1.9mm；壁厚度允- 63规格，外径允许偏差0到负0.30mm；国标厚度1.9mm；壁厚度允许偏差0.18mm。

紧定式（JDG）/扣压式（KBG）介绍紧定式（JDG）/扣压式（KBG）- - - - - - - - - - - - - - - - - -- - - - - - - - - - -是由钢导管，附件以及专用施工工具三大系列六组型号组成。

一、系列产品主要性能1、符合技术标准JDG/KBG 导管系列产品符合国家标准《电气安装导管特殊要求》（GB/14823.1-93 GB/13381.1-92），技术标准符合GB/50258-96符合《紧定式镀锌电线钢导管电线管路施工及验收规范》中国工程建设标准化协会（CECS）标准，并参照英国标准BS4568-1790金属电线管和配件的技术规范，产品经中国电工产品认证委员会广州电器附件检测站检验，各项性能指标均已达到或超过国家标准，已获《型式认可证书》。

2、钢材选材优良JDG/KBG钢导管及系列产品采用北京首钢公司、鞍山钢铁公司生产的优质冷轧带钢，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。

3、适应范围广泛JDG/KBG钢导管明敷暗敷均可适用，适用于工业与民用建筑、智能化建筑、市政管线中强电和弱电的电线电缆的穿线保护。

4、施工简易方便无需焊机和套丝设备，也不需要做跨接地线，无须刷漆，省却了传统熔焊和套丝等复杂的施工工序。

只需将直管对接头连接管与管，螺纹盒接头连接管与接线盒，定位后用专用工具紧定即可。

管路转弯处用弯管器可现场弯曲相应的弧度。

5、品质性能优越JDG/KBG导管相对国产镀锌管、SC管等市场同类产品，在综合性能方面具有十分显著的优势。

6、综合比价优惠与厚壁钢管比较，单位延长米的重量轻，单位长度的价格低，结构简单，附件少，节约材料成本；安装方便，节省施工成本。

7、工程验收顺利JDG/KBG导管已形成行业（CECS）规范，施工验收遵照中国工程建设标准化协会所制定的CECS120：2000套接紧定式钢导管电线管路施工及验收规范，进行工程验收。

二、JDG/KBG 导管系列采用优质冷轧带钢（Q195F-Q215F）经高频焊接一次成型，加工精度高，焊缝光滑，双面镀锌保护，外观平直无弯曲，壁厚均匀，圆度高，两端套丝，端口平滑、圆顺，无毛刺。

薄壁镀锌钢管（JDG、KBG）敷设工程施工工艺标准（J604-2004）1 范围可用于新建和和改造工程中的照明、动力、电话、消防等系统的管路敷设（材质为JDG、KBG、薄壁镀锌钢管），可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。

不适用于腐蚀性场所和爆炸危险环境。

2 引用标准《建筑工程施工质量验收统一标准GB50300-2001》《建筑电气工程施工质量验收规范GB50303-2002》《套接紧定式钢导管电线管路施工及验收规范CECS100：98》《高层民用建筑设计防火规范GB50045-95》《建筑设计防火规范GBJ16-87》《建筑安装分项工程施工工艺规程DBJ01-26-96》《建筑电气通用图集92DQ》3 施工准备3.1 材料准备：所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。

材料要求如下：3.1.1 主材：钢管具备有效的产品合格证，原材合格证，镀锌管外表层完整、无剥落现象。

3.1.2 附材：灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口、管卡、园钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。

3.2 作业条件：3.2.1 暗管敷设：3.2.1.1 各层水平线和墙厚度线弹好，配合土建施工；3.2.1.2 现浇楼板内配管，底层钢筋绑扎完毕，上层钢筋未绑扎前；3.2.1.3 现浇墙体内配管，土建钢筋已绑扎完毕，按墙体线施工；3.2.1.4 砌体内配管随土建施工进行配管；3.2.2 明管敷设：3.2.2.1 土建粗装修抹灰完毕；3.2.2.2 土建内装修墙面油漆或涂料施工完毕；3.2.3 吊顶内管路敷设：3.2.3.1 土建内装修房间或走道标高已确定并弹在墙上；3.2.3.2 设备专业所设用电设备已确定位置；3.2.3.4 灯具、电气设备已在顶板上标出实际位置；3.2.4 主要机具专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具。

配管、穿线工艺要求1 配管敷设1.1 线管（KBG、JDG、PVC）暗敷1.1.1 墙面水平开槽长度不大于800mm。

管线开槽宽度：d*n+10(n+1)mm≤开槽宽度≤d*n+60mm 管线开槽深度：d+15mm≤开槽深度≤d+40mm。

1.1.2 槽内线管采用专用管卡固定，固定点间距为500~1000mm，在线管终端部位及弯曲部位300mm 内设置固定点。

1.1.3 线管穿越伸缩缝、沉降缝、变形缝时须采用软管连接，两侧应设置过线盒，并做好封堵。

1.1.4 暗敷在墙地面的线管，应在补槽前做好隐蔽工程的验收记录工作。

1.1.5 PVC 管暗敷要求a) 管道表面应光滑、平整、无气泡、无裂口和明显的痕迹和凹陷；b)锯管工具宜选用细齿锯、割刀和割管机等机具。

断口应平整并垂直于轴线，断面处不得有任何变形；插口处可用中号板锉成15°到30°坡口。

坡口厚度宜为管壁厚度的1/3~1/2。

坡口长度一般不小于3mm。

点位核对。

1.1.6 KBG 管暗敷要求a）配管应排列整齐，标识有序；进入箱、盒管口平齐，护口到位。

KBG 管进入盒（箱）时，应一孔一管，并采用螺纹接头连接，同时应锁紧；b）暗配管路宜沿最近路线敷设，并尽量减少弯曲。

敷设在砖墙、砌体墙内的管路,剔槽宽度不应大于管外径5mm，固定点间距不应大于1000mm；c）强、弱电线缆在导管和线槽内不应有接头，且网线从配线箱至终端全程不应有接头。

1.2 线管（KBG、JDG、PVC）明配1.2.1 线管应独立设置支架（吊杆），不得借助吊顶吊筋、龙骨等构件。

1.2.2 当线管采用金属吊架杆固定时，圆钢直径不得小于8mm，应考虑防晃措施。

线管终端部位及弯曲部位300mm 内应设置固定点，中间段固定点间距应符合表1.2.2 的规定。

线管支架、吊杆应安装牢固，无明显扭曲。

表1.2.2管卡间的最大间距1.2.3 金属支架应进行防腐处理，位于室外及潮湿场所的应按设计要求做处理。

套接扣压式薄壁钢导管与具它金属管得重量I:匕较表二重呈比=被比管材/套接扣压式薄壁钢导管套接扣压式薄壁钢导管与具它金属管得施工I:匕较表三设计应用1、 使用范围：(1)用于室内正常环境与在高温、多尘、有震动及有火灾危险得场所。

也可在潮湿得场所使用。

不得在特别潮湿,有酸、碱、盐腐蚀与有爆炸危险得场所使用。

(2 )使用环境温度为一15°C 〜+4 0 °C 。

2、 导线得载流呈可按导线穿钢管时得导体长期允许载流臺选择导线得截面积。

3、 在TN - C-S 或TN —S 系统中，管内应增设一根PE 线其截面积应满足《低压配电设计规范》得要求。

4、 管径选择(最小管径)： (1)强电线路：a 、三根及以上导线同穿一根保护管时，导线得总面积应小于保护管内截面积得40%;两 根导线同穿一根保护管时，管内径不应小于两根导线直径之与得1、35倍;当多根不同截面得导线同穿一根保护管时,可按下式选择保护管管径.0、3 3S>nlsl+n2s2+......或0、33 D 2 >nld 1 2 +n2d22+......S :保护管内孑職面积(mm2)si、s 2......:不同截面导线得最大截面积(mm2 )nl. n2......:不同截面得导线根数D:保护管内径(mm)dk d 2 ......不同截面导线得外直径(mm )b、作电缆保护管时，其内径应大于电缆外径得1、5倍.c、在下列情况时,保护管应力Q设中间接线盒,箱或管径放大一级。

直管长度超过3 0米。

管子一个弯曲(9 0 o~105o )时，长度超过20米。

管子二个弯曲(90。

~ 105o )时，长度超过1 5米.管子三个弯曲(9 0o~105o)时，长度超过8米。

每两个120。

、135。

、或150。

得弯相当于一个(90。

~10 5。

)得弯。

绝缘电线最小穿管管径选择详见表四、五、六。

(2 )弱电线路：a、选用绞合型导线时,导线束得总截面积应小于管内截面积得2 0 ~ 25%。

建筑电气工程中常用PVC、KBG、JDG、SC的选用及预埋方式建筑工程中常用的四种电气导管：PVC管（硬化聚氯乙烯管）。

KBG管（扣压式薄壁钢管）。

JDG管（紧定式薄壁钢管。

SC管（焊接钢管）。

它的材质、工艺及适用范围各有何特点？预埋施工是如何进行的？下面就基于工程实例，总结解读这四种常用的线管选用及其预埋工艺。

PVC管KBG管JDG管SC管四种常用线管的对比总结➤工艺特点➤规格型号➤材质要求PVC管· 管材里外应光滑，无凸棱凹陷、针孔、气泡，内外径应符合国家统一标准，管壁厚度应均匀一致· 所用绝缘导管附件与配制品，如各种灯头盒、开关盒、插座盒、管箍、粘合剂等，套管的长度要满足管外径的3倍，并应使用配套的阻燃制品· 阻燃型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象；暗敷设如设计无要求均应使用中型以上导管KBG管· 导管上应标明每批产品的制造厂名称、阻燃标记、型号、外径尺寸、导管长度、性能标准编号等· 线管内、外壁平滑，无明显气泡、裂纹及色泽不均等缺陷；内外表面没有凸棱及类似缺陷；管口边缘平滑，不损伤电线、电缆的绝缘层；KBG钢管应内外壁镀锌层应光亮、均匀，无破损脱落· 管材壁厚、内外直径应均匀JDG管· 型号规格符合设计要求管材表面有明显不脱落的产品标识· 金属内外壁镀层均匀完好无剥落、锈蚀等现象· 管材连接套管及其金属附件内外壁表面光洁无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷· 管材连接套管及其金属附件壁厚均匀管口边缘平整光滑，紧定螺钉符合产品设计要求螺纹整齐光滑配合良好· 管材壁厚、内外直径应均匀SC 管· 钢导管无压扁，内壁光滑· 焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象· 导管无严重锈蚀· 锁紧螺母外形完好无损，丝扣清晰，无翘曲变形· 导管的管径、壁厚及均匀度线管预埋工艺的实例解读➤线盒预制通常的做法是混凝土浇筑前，线盒内填充木屑用胶带缠住封口。

JDG管施工方法和技术标准套接紧定式钢导管(以下简称JDG管)的使用，解决了厚壁钢导管及普通电线管在电线管路敷设中存在管路连接、接地跨接和管线防腐的复杂问题。

JDG管在施工工程中与普通金属电线管相比，它可省去套丝、跨接地线、管线防腐工序，提高了工作效率，适用于室内干燥场所。

1.JDG管应用概述JDG管系列产品由钢导管、连接管件(直管接头、螺纹接头、爪形螺母)、紧定螺钉组成，导管及连接管件内外壁均镀锌。

JDG钢导管采用优质冷轧带钢，经高频焊管机组自动焊缝成型，双面镀锌保护。

根据《套接紧定式钢导管电线管路施工及验收规程》(CECS120：2000)要求，管壁厚度为1．6mm。

JDG管路敷设中，管与管连接采用直管接头。

直管接头中间有一道用滚压工艺压出的凹槽，所形成的锥度可使钢管插紧定位，密封性能较好。

凹槽深度与钢管壁厚相一致，钢导管插入后内壁平整光滑，不影响穿线，更不会刮伤电线。

靠近管接头两端各有一个(032mm以上管为2个)带紧定螺钉的螺纹孔，该螺纹孔是采用冲压工艺，由管内壁向管外壁冲压形成凸起后再攻丝形成的，使螺纹圈数增多、螺纹的长度大于直管接头的壁厚，以保证紧定连接的牢固。

特制紧定螺钉应采用不低于Q235的钢材，紧拧端呈六角形并有“+”形槽，另一段呈蜂窝状，靠近紧拧端有一处直径变小的脖颈。

安装时先将钢导管与直管接头插紧定位，再用专用紧定扳手持续拧紧紧定螺钉直至拧断脖颈，使钢导管与直管接头形成一个整体，无须再做跨接地线。

管与盒的连接采用螺纹接头，螺纹接头与管连接的一端有一个(032mm以上管为2个)带紧定螺钉的螺纹孔，其结构尺寸、规格与直管接头相同。

螺纹接头与盒(箱、槽)连接的一端带有一个爪形螺母和一个六角形螺母。

安装时爪形螺母扣在盒(箱、槽)内侧，六角形在外侧，用紧定扳手使爪形螺母和六角形螺母夹紧盒(箱、槽)壁面即可，无须再做跨接地线。

JDG管连接方式见图1所示。

图1 JDG管连接示意图2 .JDG管的质量控制JDG管施工方便快捷，在工程中的应用日渐增多，应用需求量不断增大，但在实际应用过程中，还存在一些材料质量和施工质量问题，例如管材不合格、配件不配套、施工工艺不规范、连接不牢固、接地不可靠等。

jdg管又称为套接紧定式镀锌钢导管，是电气线路最新型保护用导管。

jdg 管外观为银白色，连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路非常好的选择。

今天主要为大家普及jdg线管在施工过程中有哪些标准。

（1）jdg管的切断须采用无齿锯或钢锯切断，端口应光滑，无毛刺。

（2）暗敷设时，其弯曲半径不应小于管外径的6倍，在混凝土平面内，其弯曲半径不应小于管外径的10倍；jdg管明敷设时，其弯曲半径不应小于管外径的6倍。

当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。

（3）jdg管暗敷时，固定点间距不大于1000mm，固定点距弯头重点、接线盒及终端间距应大于150mm,而小于300mm.（4）埋入墙体或混凝土内时管路与墙体或混凝土表面净距不应小于15mm.。

（5）套接紧定式钢导管管路明敷设时，其支架、吊架的规格，当无设计要求时，不应小于圆钢：直径6mm；扁钢：30mm*3mm:；角钢：25mm*25mm*3mm 的规定。

（6）管入箱（盒）应一管一孔，管径与箱（盒）敲落孔应吻合，严禁开长孔。

管入箱（盒）时排列应整齐，间距均匀，箱（盒）与墙平齐。

（7）配管完毕后，为防止异物进入管内，在端头应做好封堵。

（8）在混凝土浇筑时，应留电工监控，以防将管路，接线盒震开移位。

（9）待模板拆除完毕后，应及时进行预扫管，扫管应将布条固定在带线的一端，从管路的另一端拉出来，清除由于镀锌管路进入管内的杂物或积水。

扫管完毕，封闭盒子口。

武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG 管、无缝钢管、抗震支架、配套配件等产品，公司拥有近1万平方米的生产厂房，同时拥有独立的研发中心及模具中心。

在全国各地设立了办事处、及各级代理商，竭诚欢迎各界人士莅临指导，携手合作。

更多电缆桥架相关信息请直接拨打咨询电话。

简述JDG管施工工艺JDG管即套接紧定式镀锌钢导管、电气装置用钢性金属平导管，是一种电气线路最新型保护用导管。

衔接套管及其金属附件选用螺钉紧定衔接技术组成的电线管路，无需做跨接地，焊接和套丝，外观为银白色或黄色。

JDG管是取代PVC 管和SC管等各类传统电线导管的换代产品，是修建电气范畴选用新材料、新技术的一项突破性革新。

JDG管选用镀锌钢管和薄壁钢管的跨接接地线,克服了一般金属导管的施工杂乱，施工损耗大的缺陷，一同也处理了PVC管耐火性差、接地困难等问题。

因为JDG管材较一般管材本钱上有所增加，所以在施工中多部分多用于综合布线、消防布线等施工。

最新JDG管标准参看：jdg20管，壁厚1.0mm；jdg20管，壁厚1.2mm；jdg25管，壁厚1.0mm；jdg25管，壁厚1.2mm；jdg32管，壁厚1.0mm；jdg32管，壁厚1.5mm；简述JDG管施工工艺(1)JDG管的堵截须选用无齿锯或钢锯堵截，端口应光滑，无毛刺。

(2)JDG管暗敷设时，其曲折半径不该小于管外径的6倍，在混凝土平面内，其曲折半径不该小于管外径的10倍;JDG管明敷设时，其曲折半径不该小于管外径的6倍。

当两个接线盒间只有一个曲折时，其曲折半径不宜小于管外径的4倍。

(3)JDG管暗敷时，固定点距离不大于1000mm，固定点距弯头要点、接线盒及终端距离应大于150mm,而小于300mm.(4)JDG金属穿线管管埋入墙体或混凝土内时管路与墙体或混凝土表面净距不该小于15mm.。

(5)套接紧定式钢导管管路明敷设时，其支架、吊架的标准，当无设计要求时，不该小于圆钢：直径6mm;扁钢：30mm*3mm:;角钢：25mm*25mm*3mm的规定。

(6)管入箱(盒)应一管一孔，管径与箱(盒)敲落孔应吻合，禁止开长孔。

管入箱(盒)时排列应规整，距离均匀，箱(盒)与墙平齐。

(7)配管结束后，为防止异物进入管内，在端头应做好封堵。

(8)在混凝土浇筑时，应留电工监控，以防将管路，接线盒震开移位。
