机械设计模拟试卷A答案

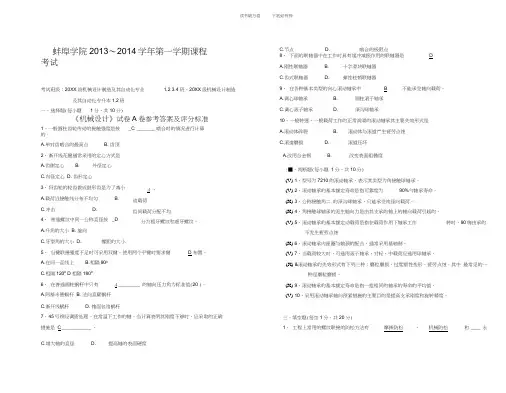

蚌埠学院2013〜2014学年第一学期课程考试《机械设计》试卷A卷参考答案及评分标准1、一般圆柱齿轮传动的接触强度是按_C _______ 啮合时的情况进行计算的。

A.单对齿啮合的最高点B. 齿顶C.节点D. 啮合的极限点8、下面的联轴器中在工作时具有缓冲减振作用的联轴器是DA.刚性联轴器B. 十字滑块联轴器C.齿式联轴器D. 弹性柱销联轴器9、在各种基本类型的向心滚动轴承中 B 不能承受轴向载荷。

A.调心球轴承B. 圆柱滚子轴承C.调心滚子轴承D. 深沟球轴承10、一般转速、一般载荷工作的正常润滑的滚动轴承其主要失效形式是A.滚动体碎裂B. 滚动体与滚道产生疲劳点蚀C.滚道磨损D. 滚道压坏2、渐开线花键通常采用的定心方式是A.齿侧定心B. 外径定心C.内径定心D. 齿形定心3、将齿轮的轮齿做成鼓形齿是为了减小A.载荷沿接触线分布不均匀B.C.冲击D.4、普通螺纹中同一公称直径按_DA.升角的大小B. 旋向C.牙型角的大小D. 螺距的大小5、当键联接强度不足时可采用双键。

使用两个平键时要求键 D 布置。

A.在同一直线上B.相隔900C.相隔1200 D 相隔18006、在普通圆柱蜗杆中只有A_________ 的轴向压力角为标准值(20 )。

A.阿基米德蜗杆B. 法向直廓蜗杆C.渐开线蜗杆D. 锥面包络蜗杆7、45号钢经调质处理，在常温下工作的轴，当计算表明其刚度不够时，应采取的正确措施是 C ___________ 。

A.改用合金钢 B. 改变表面粗糙度:■、判断题(每小题1分，共10分)(V) 1、型号为7210的滚动轴承，表示其类型为角接触球轴承。

(V) 2、滚动轴承的基本额定寿命是指可靠度为90%勺轴承寿命。

(X) 3、公称接触角二.的深沟球轴承，只能承受纯径向载荷。

(X) 4、角接触球轴承的派生轴向力是由其支承的轴上的轴向载荷引起的。

(V) 5、滚动轴承的基本额定动载荷是指在载荷作用下轴承工作转时，90嗨由承的不发生疲劳点蚀(X) 6、滚动轴承内座圈与轴颈的配合，通常采用基轴制。

机械制造装备设计模拟考试题与答案一、单选题（共86题，每题1分，共86分）1.导轨的结构类型中没有（）。

A、动压导轨B、静压导轨C、滑动导轨D、卸荷导轨正确答案：A2.滚珠导轨承受的载荷一定，结构尺寸允许的情况下，为提高刚度并降低成本，应采用的最为有利的方案是( )。

A、减小滚珠直径，适当增加滚珠数目B、增大滚珠直径，适当增加滚珠数目C、减小滚珠直径，适当减少滚珠数目D、增大滚珠直径，适当减少滚珠数目正确答案：D3.少品种、大批量生产模式出现的年代A、70年代B、50年代C、90年代D、80年代正确答案：B4.一般要设置对刀装置的机床夹具是A、镗床夹具B、铣床夹具C、钻床夹具D、车床夹具正确答案：B5.通用多轴箱的总图组成部分中不包括A、装配表B、主视图C、展开图D、俯视图正确答案：D6.为了提高蜗轮齿部耐磨性，常采用的材料是（）。

A、钢B、铸铁C、工程塑料D、铜正确答案：D7.以下不属于拉刀非工作部分的是A、前导部B、后导部C、切削齿D、头部正确答案：C8.在常用夹紧机构中，既可增力，又可减力的夹紧机构是A、斜楔B、铰链C、偏心D、杠杆正确答案：D9.“规模效益”的生产模式出现的年代是A、70年代B、50年代C、90年代D、80年代正确答案：B10.半闭环控制系统的数控机床，仍不可避免地带来A、丝杠的转角误差B、机床的几何形状误差C、机床传动部件的误差D、电机的转角误差正确答案：C11.摇臂钻床的第二主参数是A、最大的工件长度B、床身上的最大回转直径C、工作台工作面宽度D、最大跨距正确答案：D12.机床爬行现象一般发生于（）的运动情况下。

A、低速轻载B、低速重载C、高速重载D、高速轻载正确答案：B13.多品种、小批量生产模式出现的年代A、80年代B、50年代C、70年代D、90年代正确答案：D14.机床运动部件在相同条件下，用相同的方法重复定位时，位置的一致程度，称为A、重复定位精度B、几何精度C、传动精度D、运动精度正确答案：A15.用于确定工件正确位置的元件称为A、定位元件B、夹紧元件C、导向元件D、定向元件正确答案：A16.对一个设计合理，制造良好的带位置闭环控制系统的数控机床，可达到精度的决定因素是A、计算机的运算速度B、驱动装置的精度C、机床机械结构的精度D、检测元件的精度正确答案：D17.数控铣床与普通铣床相比，在结构上差别最大的部件是A、主轴箱B、进给传动C、工作台D、床身正确答案：B18.在简单夹紧机构中，夹紧机构一般不考虑自锁的是A、铰链B、偏心C、杠杆D、斜楔正确答案：A19.以下不属于拉刀非工作部分的是A、校准齿B、后导部C、尾部D、前导部正确答案：A20.一面两销定位结构中，两销指A、两个圆柱销B、一个圆柱销一个圆锥销C、两个菱形销D、一个圆柱销一个菱形销正确答案：D21.根据工件加工表面的位置要求，将工件的六个自由度全部限制，称为A、过定位B、欠定位C、不完全定位D、完全定位正确答案：D22.金属切削机床所担负的工作量约占机器制造总工作量的A、40%~50%B、30%~60%C、30%~50%D、40%~60%正确答案：D23.当工件定位表面不规整或工件批与批之间毛坯尺寸变化较大时，常用A、浮动支承B、可调支承C、自位支承D、辅助支承正确答案：B24.柔性制造系统的英文缩写是A、DNCB、FMCC、FMSD、CIMS正确答案：C25.数控机床进给系统中采用齿轮传动副时，如果不采用消隙措施，将会( )。

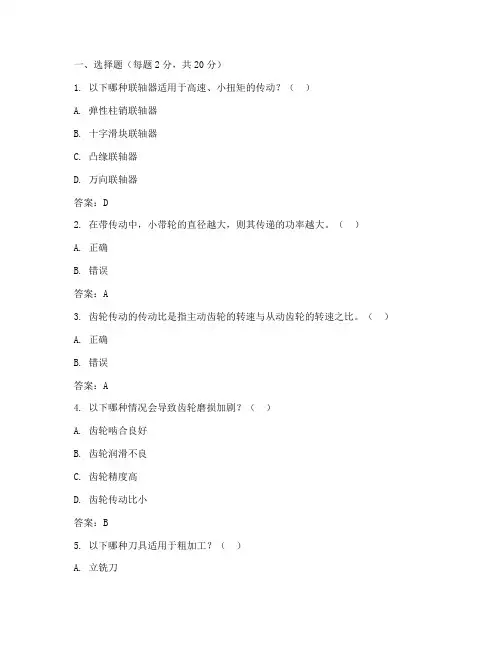

一、选择题（每题2分，共20分）1. 以下哪种联轴器适用于高速、小扭矩的传动？（）A. 弹性柱销联轴器B. 十字滑块联轴器C. 凸缘联轴器D. 万向联轴器答案：D2. 在带传动中，小带轮的直径越大，则其传递的功率越大。

（）A. 正确B. 错误答案：A3. 齿轮传动的传动比是指主动齿轮的转速与从动齿轮的转速之比。

（）A. 正确B. 错误答案：A4. 以下哪种情况会导致齿轮磨损加剧？（）A. 齿轮啮合良好B. 齿轮润滑不良C. 齿轮精度高D. 齿轮传动比小答案：B5. 以下哪种刀具适用于粗加工？（）A. 立铣刀B. 平面铣刀C. 锯片铣刀D. 钻头答案：C6. 以下哪种加工方法属于塑性加工？（）A. 钻孔B. 车削C. 拉削D. 磨削答案：B7. 以下哪种刀具适用于高精度加工？（）A. 立铣刀B. 平面铣刀C. 锯片铣刀D. 高速钢钻头答案：D8. 以下哪种情况下，螺纹联接的预紧力会减小？（）A. 温度升高B. 温度降低C. 螺纹联接刚度增大D. 螺纹联接刚度减小答案：A9. 以下哪种情况下，弹簧的弹性变形最大？（）A. 弹簧刚度大B. 弹簧刚度小C. 弹簧自由长度大D. 弹簧自由长度小答案：B10. 以下哪种情况下，液压系统的工作压力最大？（）A. 液压泵输出流量大B. 液压泵输出流量小C. 液压缸面积大D. 液压缸面积小答案：A二、填空题（每空1分，共10分）1. 机械设计的基本任务是在满足使用要求的前提下，力求实现（）。

答案：结构可靠、功能完善、使用方便、经济合理2. 在带传动中，张紧力的大小主要取决于（）。

答案：带轮直径、带轮转速、传递的功率3. 齿轮传动的精度等级越高，其啮合精度越高。

（）答案：正确4. 切削过程中，金属的变形主要是（）。

答案：剪切滑移5. 螺纹联接防松的根本问题在于（）。

答案：防止螺纹联接副在力的作用下发生相对滑动6. 液压系统中的液压泵主要作用是（）。

答案：将机械能转换为液压能7. 机械设计手册是一种（）。

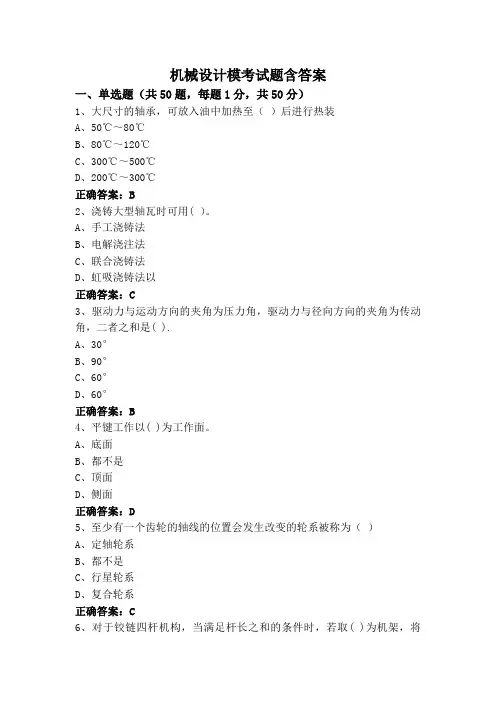

机械设计模考试题含答案一、单选题（共50题，每题1分，共50分）1、大尺寸的轴承，可放入油中加热至（）后进行热装A、50℃～80℃B、80℃～120℃C、300℃～500℃D、200℃～300℃正确答案：B2、浇铸大型轴瓦时可用( ）。

A、手工浇铸法B、电解浇注法C、联合浇铸法D、虹吸浇铸法以正确答案：C3、驱动力与运动方向的夹角为压力角，驱动力与径向方向的夹角为传动角，二者之和是( ).A、30°B、90°C、60°D、60°正确答案：B4、平键工作以( )为工作面。

A、底面B、都不是C、顶面D、侧面正确答案：D5、至少有一个齿轮的轴线的位置会发生改变的轮系被称为（）A、定轴轮系B、都不是C、行星轮系D、复合轮系正确答案：C6、对于铰链四杆机构，当满足杆长之和的条件时，若取( )为机架，将得到曲柄摇杆机构。

A、最短杆B、与最短杆相邻的构件C、与最短杆相对的构件D、最长杆正确答案：B7、以下哪项不能实现轴向固定（）A、轴颈B、轴环C、轴肩D、退垫圈正确答案：A8、整体式滑动轴承装配的第二步是( )。

A、轴套的检验B、修整轴套C、压入轴套D、轴套定位正确答案：D9、闭式软齿面齿轮传动的主要失效形式是（）。

A、齿面重叠B、齿面胶合C、齿面点蚀D、齿面磨损正确答案：C10、滚动轴承组合的轴向固定方式除了单支点双向固定外，还有（）A、单支点单向固定B、双支点固定C、单支点固定D、双支点单向固定正确答案：D11、内燃机工作时使用（）种轴A、阶梯轴B、曲轴C、挠性轴正确答案：B12、( )通常应成对使用。

A、圆锥滚子轴承B、深沟球轴承C、推力球轴承D、圆柱滚子轴承正确答案：A13、平面内自由运动的构件有几个自由度（）A、3个B、1个C、2个D、无数个正确答案：A14、蜗杆传动常用于（）。

A、等速B、减速传动C、不确定D、增速传动正确答案：B15、用范成法加工齿轮时，不发生根切的最小齿数为（）。

机械设计模拟试题及答案一、选择题（每题2分，共20分）1. 机械设计中，通常所说的“三要素”是指：A. 材料、工艺、成本B. 强度、刚度、稳定性C. 速度、加速度、位移D. 质量、性能、成本答案：B2. 以下哪个不是机械设计中常见的失效模式？A. 疲劳失效B. 磨损失效C. 腐蚀失效D. 过载失效答案：D3. 在机械设计中，动载系数是用来描述：A. 载荷的分布特性B. 载荷的动态特性C. 载荷的稳定性D. 载荷的安全性答案：B4. 机械零件的疲劳寿命与其材料的：A. 硬度成正比B. 韧性成正比C. 强度成反比D. 弹性模量成正比答案：B5. 齿轮传动设计中，模数m是：A. 齿轮的齿数与分度圆直径的比值B. 齿轮的齿数与齿宽的比值C. 分度圆直径与齿数的比值D. 齿宽与齿数的比值答案：C6. 轴承的寿命与其工作负荷的关系是：A. 线性关系B. 对数关系C. 反比关系D. 指数关系答案：D7. 机械设计中，静平衡适用于：A. 旋转体B. 往复运动体C. 直线运动体D. 静止体答案：B8. 机械零件的疲劳强度设计中，通常采用：A. 材料的屈服强度B. 材料的抗拉强度C. 材料的疲劳极限D. 材料的硬度答案：C9. 机械零件的静强度设计中，通常采用：A. 材料的屈服强度B. 材料的抗拉强度C. 材料的疲劳极限D. 材料的硬度答案：A10. 机械设计中，动平衡的目的是：A. 减少零件的磨损B. 减少运动中的振动和噪声C. 提高零件的使用寿命D. 增加零件的承载能力答案：B二、简答题（每题10分，共30分）1. 简述机械设计中常见的几种传动方式及其特点。

答案：机械设计中常见的传动方式包括齿轮传动、皮带传动、链传动和液压传动。

齿轮传动具有传动比准确、效率高、结构紧凑等特点；皮带传动具有安装方便、成本低廉、可缓冲冲击等特点；链传动具有承载能力强、传动比稳定、维护简单等特点；液压传动具有传递功率大、响应速度快、可实现远距离传动等特点。

机械设计基础考试试卷 （ A ）卷____________学年第 1 学期专业 年级 方向 学号 姓名2分 ，共26分)1. 下列组合中的零、部件，都属于“机械设计”课程研究对象的是 ( D ) A. 齿轮、轴、柴油机的曲轴 B. V 带、滚子链、汽门挺杆C. 平键、六角头螺栓、活塞D. 滚动轴承、弹簧、联轴器2. 对于启动频繁的转轴上的扭转剪切应力，一般将其处理为 ( C )A. 静应力B. 对称循环变应力C. 脉动循环变应力D. 复合应力3. 当螺纹的牙型角越大时，螺纹副的当量摩擦角越大，此时影响螺纹副效率的主要参数是 ( D ) A. 升角 B. 线数C. 螺距和牙形角D. 升角和牙形角4. V 带设计中确定V 带根数的依据是 ( C )A. 计算功率B. 传动功率C. 带传动的设计准则D. 计算功率与小带轮转速5. 造成带传动传动比不准确的原因是( D )A. 带轮传动的张紧力不足B. 带传动的打滑C. 传动的功率大于设计值D. 带传动的弹性滑动6. 下列参数组中，对套筒滚子链承载能力影响最明显的是 ( A )A ． 链节距Ｐ和小链轮齿数Ｚ1B ． 链节数和小链轮齿数Ｚ1C ． 中心距和链节距ＰD ． 中心距和链节数7. 齿轮传动的载荷系数中，动载荷系数ＫV ，除决定于齿轮的圆周速度Ｖ以外，与下列因素有关的是( C )A.齿面粗糙度B.轮齿宽度C.齿轮制造精度D.端面重合度8. 下列中作为蜗杆传动最主要的缺点是( D )A. 制造费用较高B. 对啮合副的材料要求较高C. 难以进行精确的强度计算D. 传动效率较低、发热较大9．当摩擦发生在流体内部的分子之间时，称为：( C )A. 干摩擦B. 边界摩擦C. 流体摩擦D. 混合摩擦10. 滚动轴承一般由如下几个部份组成，它们分别称为: （ A ）A. 内圈、外圈、滚动体和保持架B. 上圈、下圈、滚动体和保持架C. 紧圈、活圈、滚动体和保持架D. 动圈、座圈、滚动体和保持架11．当转轴上的支点位置尚未确定时，初估轴的直径使用的计算依据是（ A ）A.扭转强度B.弯曲强度D.弯曲刚度 D.复合强度12．要求补偿位移且载荷平稳时，优先选用的联轴器的类别为( C )A. 采用刚性联接 B 采用金属弹性元件的挠性联接C. 采用刚性元件的挠性联接D采用非金属弹性元件的挠性联接13. 标准平键联接的承载能力，通常取决于( D )A.轮毂的挤压强度B. 键的剪切强度C. 键的弯曲强度D.键工作表面的挤压强度二填空题:(共9分,每小题3分)1、圆柱齿轮传动设计，齿宽系数φd =b/d 1,当b 愈大，承载能力也愈 大 ，但使 偏载 现象严重，因此φd 取值的应恰当，对称布置的齿轮比悬臂布置的齿轮取偏 大 值2、代号为36205的滚动轴承, 其内径d= 25 mm, 尺寸系列代号为 62 ,轴承类型代号为 3 。

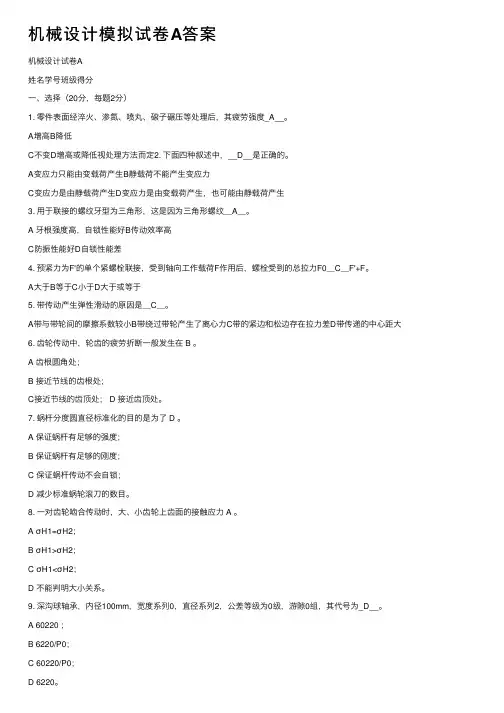

机械设计模拟试卷A答案机械设计试卷A姓名学号班级得分⼀、选择（20分，每题2分）1. 零件表⾯经淬⽕、渗氮、喷丸、磙⼦碾压等处理后，其疲劳强度_A__。

A增⾼B降低C不变D增⾼或降低视处理⽅法⽽定2. 下⾯四种叙述中，__D__是正确的。

A变应⼒只能由变载荷产⽣B静载荷不能产⽣变应⼒C变应⼒是由静载荷产⽣D变应⼒是由变载荷产⽣，也可能由静载荷产⽣3. ⽤于联接的螺纹⽛型为三⾓形，这是因为三⾓形螺纹＿A＿。

A ⽛根强度⾼，⾃锁性能好B传动效率⾼C防振性能好D⾃锁性能差4. 预紧⼒为F'的单个紧螺栓联接，受到轴向⼯作载荷F作⽤后，螺栓受到的总拉⼒F0＿C＿F'+F。

A⼤于B等于C⼩于D⼤于或等于5. 带传动产⽣弹性滑动的原因是＿C＿。

A带与带轮间的摩擦系数较⼩B带绕过带轮产⽣了离⼼⼒C带的紧边和松边存在拉⼒差D带传递的中⼼距⼤6. 齿轮传动中，轮齿的疲劳折断⼀般发⽣在 B 。

A 齿根圆⾓处；B 接近节线的齿根处；C接近节线的齿顶处； D 接近齿顶处。

7. 蜗杆分度圆直径标准化的⽬的是为了 D 。

A 保证蜗杆有⾜够的强度；B 保证蜗杆有⾜够的刚度；C 保证蜗杆传动不会⾃锁；D 减少标准蜗轮滚⼑的数⽬。

8. ⼀对齿轮啮合传动时，⼤、⼩齿轮上齿⾯的接触应⼒ A 。

A σH1=σH2；B σH1>σH2；C σH1<σH2；D 不能判明⼤⼩关系。

9. 深沟球轴承，内径100mm，宽度系列0，直径系列2，公差等级为0级，游隙0组，其代号为_D__。

A 60220 ；B 6220/P0；C 60220/P0；D 6220。

10. 根据轴的承载情况，＿A＿的轴称为转轴。

A 既承受弯矩⼜承受转矩B 只承受弯矩不承受转矩C 不承受弯矩只承受转矩D 承受较⼤轴向载荷⼆、简答题（20分）1. 试述零件的静应⼒与变应⼒是在何种载荷作⽤下产⽣的？答：静应⼒只能在静载荷作⽤下产⽣，变应⼒可能由变载荷产⽣，也可能由静载荷产⽣。

机械设计期末考试题A卷答案1、⼀减速齿轮传动，主动轮1⽤45号钢调质，从动轮⽤45号钢正⽕，则它们齿⾯接触应⼒的关系是 b 。

a 、2H 1H σσ>；b 、2H 1H σσ=；c 、2H 1H σσ<。

3、对于硬齿⾯闭式齿轮传动，其齿⾯接触承载能⼒较⾼，故通常先按齿根弯曲疲劳强度进⾏设计，然后校核齿⾯接触疲劳强度。

4、蜗杆的 c 模数为标准模数，蜗轮的 b 压⼒⾓为标准压⼒⾓。

a 、法⾯；b 、端⾯；c 、轴⾯。

5、带在带轮上即将打滑⽽尚未打滑的临界状态时，1F 与2F 的关系可⽤著名的欧拉公式表⽰为 121αf eF F = 。

6、在蜗杆传动中，当需要⾃锁时，应使当量摩擦⾓ b 蜗杆导程⾓。

a 、⼩于；b 、⼤于；c 、等于。

7、计算蜗杆传动的传动⽐时，公式 c 是错误的。

a 、21/ωω=i ；b 、21/n n i =；c 、12/d d i =；d 、12/z z i =。

8、蜗杆传动的失效通常是发⽣在蜗轮轮齿上。

9、设计圆柱螺旋弹簧时，其弹簧直径d 按强度条件确定，其⼯作圈数n 按刚度条件确定。

10、弹簧指数C ＝ D 2/d ，C 值越⼤，刚度越⼩。

11、楔键联接靠摩擦⼒传递转矩，⽤于对中性要求不⾼的联接。

12、按国家标准GB/292-93规定，代号为7210C 的滚动轴承类型为⾓接触球轴承轴承，其内径为 50 mm ，宽度系列为窄、系列，直径系列为轻系列，C 代表公称接触⾓15o，其精度为 P0 级。

13、下列各种联轴器中，能减缓振动和冲击的是 f ；可实现两轴线⾓位移最⼤的是 c ；常⽤于两轴线对中性不好、低速情况下的是 d 和 e 。

a 套筒联轴器；b. 凸缘联轴器；c. 万向联轴器；d. ⼗字滑块联轴器；e. 齿轮联轴器；f. 弹性柱销联轴器。

⼆、问答题〔每题5分、计30分〕1、试分析影响带传动所能传递最⼤有效圆周⼒F max 的主要因素。

（5分）110max11112ααf f ee F F +-= max F 与初拉⼒0F 、包⾓1α和摩擦系数f 有关。

注：装订线内禁止答题，装订线外禁止有姓名和其他标记。

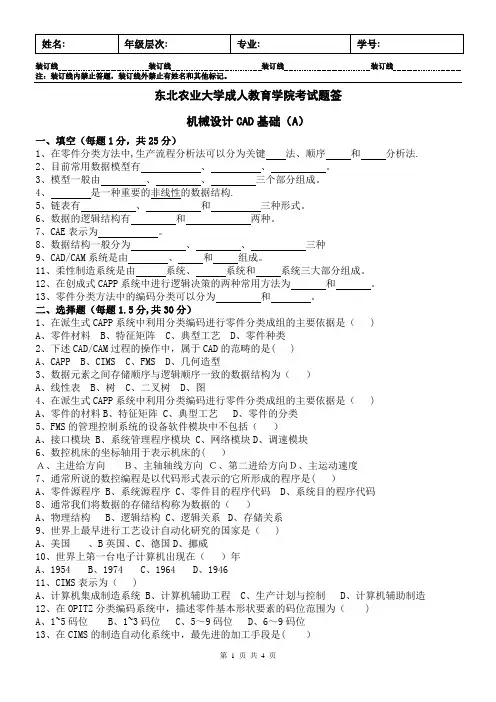

东北农业大学成人教育学院考试题签机械设计CAD基础（A）一、填空（每题1分，共25分）1、在零件分类方法中,生产流程分析法可以分为关键法、顺序和分析法.2、目前常用数据模型有、、。

3、模型一般由、、三个部分组成。

4、是一种重要的非线性的数据结构.5、链表有、和三种形式。

6、数据的逻辑结构有和两种。

7、CAE表示为。

8、数据结构一般分为、、三种9、CAD/CAM系统是由、和组成。

11、柔性制造系统是由系统、系统和系统三大部分组成。

12、在创成式CAPP系统中进行逻辑决策的两种常用方法为和。

13、零件分类方法中的编码分类可以分为和。

二、选择题（每题1.5分,共30分）1、在派生式CAPP系统中利用分类编码进行零件分类成组的主要依据是（)A、零件材料B、特征矩阵C、典型工艺D、零件种类2、下述CAD/CAM过程的操作中，属于CAD的范畴的是( )A、CAPPB、CIMSC、FMSD、几何造型3、数据元素之间存储顺序与逻辑顺序一致的数据结构为（）A、线性表B、树C、二叉树D、图4、在派生式CAPP系统中利用分类编码进行零件分类成组的主要依据是（)A、零件的材料B、特征矩阵C、典型工艺D、零件的分类5、FMS的管理控制系统的设备软件模块中不包括（）A、接口模块B、系统管理程序模块C、网络模块D、调速模块6、数控机床的坐标轴用于表示机床的(）Ａ、主进给方向Ｂ、主轴轴线方向Ｃ、第二进给方向Ｄ、主运动速度7、通常所说的数控编程是以代码形式表示的它所形成的程序是( ）A、零件源程序B、系统源程序C、零件目的程序代码D、系统目的程序代码8、通常我们将数据的存储结构称为数据的（）A、物理结构B、逻辑结构C、逻辑关系D、存储关系9、世界上最早进行工艺设计自动化研究的国家是（)A、美国、B英国、C、德国D、挪威10、世界上第一台电子计算机出现在（）年A、1954B、1974C、1964D、194611、CIMS表示为（ )A、计算机集成制造系统B、计算机辅助工程C、生产计划与控制D、计算机辅助制造12、在OPITZ分类编码系统中，描述零件基本形状要素的码位范围为（ )A、1~5码位B、1~3码位C、5～9码位D、6～9码位13、在CIMS的制造自动化系统中，最先进的加工手段是( ）注：装订线内禁止答题，装订线外禁止有姓名和其他标记。

机械设计模拟考试题（附答案）一、单选题（共60题，每题1分，共60分）1、机构具有相对运动的条件是（）A、机构的自由度数目小于主动件数目B、机构的自由度数目等于主动件数目C、机构的自由度数目大于等于主动件数目D、机构的自由度数目大于主动件数目正确答案：B2、按自由度数目不同，周转轮系可分为（）A、周转轮系和定轮轮系B、简单行星轮系和差动轮系C、简单行星轮系和定轴轮系D、定轴轮系和差动轮系正确答案：B3、在蜗杆传动中，应用比较广泛的是（）A、渐开线蜗杆B、圆柱蜗杆C、环面蜗杆D、锥蜗杆正确答案：B4、下列联轴器中，能补偿两轴的相对位移并且可缓冲、吸震得是（ )A、万向联轴器B、凸缘联轴器C、齿式联轴器D、弹性柱销联轴器正确答案：D5、平面齿轮传动的是（）。

A、螺旋齿轮传动B、锥齿轮传动C、蜗杆蜗轮传动D、斜齿轮传动正确答案：D6、下列四种轴承何种轴承必须成对使用。

A、推力球轴承B、圆柱滚子轴承C、圆锥滚子轴承D、深沟球轴承正确答案：D7、凸轮机构的从动件运动规律与凸轮的（）有关。

A、表面硬度B、机架C、轮廓线D、基圆正确答案：D8、带和带轮间的摩擦系数与初拉力一定时，（），则带传动不打滑时的最大有效圆周力也愈大。

A、带速愈低B、大带轮上的包角愈大C、带轮愈宽D、小带轮上的包角愈大正确答案：D9、组成轮系的齿轮可以是（）①圆柱齿轮；②圆锥齿轮；③蜗杆齿轮；④平面齿轮；A、①③④B、①②③C、①②③D、①②④正确答案：B10、无论滚子半径的大小如何,( )不会变A、实际轮廓B、尺寸C、度数D、以上都是正确答案：A11、导向键和（）都用于动连接，即轴与轮毂间有相对轴向移动的连接。

A、平键B、矩形花键C、滑键D、轴键正确答案：C12、在下列平面四杆机构中,（）无论以哪一构件为主动件，都不存在死点位置。

A、双曲柄机构和双摇杆机构B、曲柄摇杆机构C、双曲柄机构D、双摇杆机构正确答案：C13、轴的结构设计主要有（）内容①各轴径向尺寸的确定；②各轴段向尺寸的确定；③其他尺寸的确定；A、①②③B、②③C、①③D、①②正确答案：A14、在运用( )解决周转轮系传动比的计算问题.A、反转法B、乘法C、正转法D、除法正确答案：A15、润滑油最重要的物理性能指标是（）A、散热B、防锈C、吸振D、黏度正确答案：D16、带传动的中心距过大时，会导致( )A、带的弹性滑动加剧B、带在工作时会产生颤动C、带的寿命短D、小带轮包角减小而易产生打滑正确答案：B17、当量运载荷P=XFr+YFa,其中X代表（）A、轴向载荷系数B、轴承承受的轴向载荷C、轴承承受的径向载荷D、径向载荷系数正确答案：D18、（）的调质处理后屈服强度极限为800MPaA、35SiMnB、40CrC、QT600-3D、40MnB正确答案：D19、为了提高蜗杆的刚度，应（）。

机械设计模拟练习题（附答案）一、单选题（共67题，每题1分，共67分）1.曲柄滑决机构是由()演化而来的。

A、双摇杆机构B、双曲柄机构C、曲柄摇杆机构正确答案：C2.与平带传动相比较，V带传动的优点是().A、带的价格便宜B、承载能力大。

C、带的寿命长D、传动效率高.正确答案：B3.带传动在工作中产生弹性滑动的原因是()。

A、带绕过带轮产生了离心力B、带与带轮之间的摩擦系数较小C、带的弹性与紧边和松边存在拉力差D.带传递的中心距大正确答案：C4.曲柄摇杆机构中，曲柄的长度()。

A、最长B、不确定C、最短D、介于最短与最长之间正确答案：C5.关于轮系说法正确的是()。

A、包括定轴轮系、周转轮系和组合轮系B、不可获得很大的传动比C、不可实现变向要求D、不可做较远距离的传动正确答案：A6.滚动轴承由外圈、()、滚动体与保持架所组成。

A、滚珠B、滚子C、滚针D、内圈正确答案：D7.要求两轴中心距较大，且在低速、重較和高温等不良环境下工作，宜选用()。

A、带传动B、齿轮传动C、链传动正确答案：C8.大链轮的齿数不能取得过多的原因是().A、齿数越多，链传动的动载荷与冲击就越大B、齿数越多，链条磨损后，越容易发生“脱链现象”C、齿数越多，链条的磨损就越大D、齿数越多，链传动的噪声就越大正确答案：B9.直齿锥齿轮传动是属于()A、平行轴齿轮传动B、相交轴齿轮传动C、交错轴齿轮传动正确答案：B10.滚动轴承的代号由前置代号、()后置代号三部分组成。

A、基本代号B、游除代号C、类型代号D、公差等级代号正确答案：A11.当轴上安装的零件要承受轴向力时，采用()来进行轴向定位时，所能承受的轴向力较大。

A、紧钉螺母B、弹性挡圈C、因螺母正确答案：C12.平行双曲柄机构中的两曲柄()。

A、长度相等，旋转方向相反B、长度相等，旋转方向相同C、长度不等，旋转方向相反D、长度不等，旋转方向相同正确答案：B13.当曲柄的极位夹角为()时，曲柄摇杆机构才有急回运动A、θ>0B、θ≌0↔C、0<0D、θ=0正确答案：A14.标准齿不根切的最少齿数是(A、14B、17C、15正确答案：B15.在周转轮系中，既自转又公转的构件称为()。

《机械设计》模拟试卷1一、选择题（每小题2分,共40分）1. 两球体相接触，接触面为圆，位于圆心处的最大接触应力σHmax与载荷F的关系为σHmax∝___________.（1)F （2)F1/2（3）F1/3（4）F22. 影响零件疲劳强度的综合影响系数KσD或KτD与____________等因素有关.（1）零件的应力集中、加工方法、过载（2）零件的应力循环特性、应力集中、加载状态（3）零件的表面状态、绝对尺寸、应力集中（4）零件的材料、热处理方法、绝对尺寸。

3 一零件由40Cr制成，已知材料的σb=980MPa，σs=785MPa，σ-1=440MPa，ψσ=0。

3。

零件的最大工作应力σmax=240MPa,最小工作应力σmin=－80MPa，疲劳强度综合影响系数KσD=1.44。

则当应力比r=常数时,该零件的疲劳强度工作安全系数S为__________。

（1）3.27 （2）1.73 （3)1.83 （4)1.274 两摩擦表面间的膜厚比λ＜0。

4时，其摩擦状态为__________。

（1）液体摩擦 (2)干摩擦（3）混合摩擦（4)边界摩擦5。

润滑油的_________又称为绝对粘度。

（1）运动粘度 (2）动力粘度（3)恩格尔粘度 (4)赛氏通用秒6 当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用__________。

（1）螺栓联接 (2）螺钉联接（3)双头螺柱联接（4)紧定螺钉联接7 螺纹联接预紧的目的之一是__________。

(1）增强联接的可靠性和紧密性（2）增加被联接件的刚性（3）减小螺栓的刚性8 为了改善螺纹牙上的载荷分部，通常都以_________的方法来实现。

（1）采用双螺母 (2）采用加高的螺母(3)采用减薄的螺（4）减少螺栓和螺母的螺距变化差9 键的长度主要是根据__________来选择。

（1)传递转矩的大小（2）轮毂的长度 (3）轴的直径10 标准平键联接的承载能力,通常是取决于_________.(1）轮毂的挤压强度（2)键的剪切强度（3）键的弯曲强度（4）键工作表面的挤压强度11 带传动中,在预紧力相同的条件下，V带比平带能传递较大的功率,是因为V带___________。

《机械设计》试题A一、填空（每空 1 分，共20分）1在疲劳曲线上，以循环基数N o为界分为两个区：当N A N o时, 为（）区；当N V N o时，为（）区2．刚度是指机械零件在载荷作用下抵抗（）的能力。

零件材料的弹性模量越小，其刚度就越（）。

3．润滑油的（）性越好，则其产生边界膜的能力就越强；（）越大，则其内摩擦阻力就越大。

4．为改善润滑油在某些方面的性能，在润滑油中加入的各种具有独特性能的化学合成物即为（）。

5．正是由于（）现象，使带传动的传动比不准确。

带传动的主要失效形式为（）和（）。

6．蜗杆传动的主要缺点是齿面间的（）很大，因此导致传动的（）较低、温升较高。

7．链传动水平布置时，最好（）边在上，（）在下。

8．设计中，应根据被联接轴的转速、（）和（）选择联轴器的型号。

9．径向滑动轴承的半径间隙与轴颈半径之比称为（）；而（）与（）之比称为偏心率。

10.对于普通平键，考虑到载荷分布的不均匀性，双键联接的强度第1 页按（）个键计算。

二、判断题（每小题1分，共10分）（正确的划“/”，错误的划“X”）1．十字滑块联轴器中的所有元件都是刚性元件，因此属于刚性联轴器。

（）2．两摩擦表面的粗糙度值越小，则越容易实现液体动力润滑。

（）3．在计算转轴的强度时，安全系数法比当量弯矩法更精确。

（）4．相啮合的蜗杆和蜗轮的螺旋角必须大小相等，旋向相反。

（）5．闭式齿轮传动皆须首先按齿面接触强度进行设计计算，确定传动的几何尺寸，然后校核齿根弯曲疲劳强度。

（）6．由于链传动不需要张紧力，故作用在轴上的载荷较小。

（）7．正是由于过载时产生“弹性滑动” ，故带传动对传动系统具有保护作用。

（）8．楔键只能用于单向传动，双向传动时，必须采用两个楔键。

（）9.性能等级为6.6级的螺栓，其屈服点s = 600MPa。

（）10．机械零件的计算分为设计计算和校核计算，两种计算的目的都是为了防止机械零件在正常使用期限内发生失效。

（）三、简答题（每小题5分，共20 分）1.简述为什么开式齿轮传动一般不会出现点蚀现象？2.对于滚动轴承的轴系固定方式，请解释什么叫“两端固定支承” ？第2 页3. 简述形成稳定动压油膜的条件？4. 解释名词：滚动轴承的寿命； 滚动轴承的基本额定动载荷。

机械设计模拟卷及答案（1）模拟试卷1⼀、填空题（每空1.5分，共30 分）1、机构具有确定运动的条件为：机构⾃由度数=原动件数。

2、常见间歇运动机构有：棘轮机构、槽轮机构、不完全齿轮机构等。

3、当两轴垂直交错时，可采⽤蜗杆传动。

4、螺旋副⾃锁条件为：螺纹升⾓≤当量摩擦⾓。

5、带传动⼯作时，带中的应⼒有：紧边和松边拉⼒产⽣的拉应⼒、离⼼⼒产⽣的拉应⼒、弯曲应⼒。

6、凸轮机构按凸轮形状可以分为：盘形凸轮、移动凸轮、圆柱凸轮等。

7、设计链传动时，链节数最好取偶数节。

8、齿轮的常见失效形式有：疲劳点蚀、齿⾯胶合、齿根折断、齿⾯磨损等。

9 、在普通蜗杆传动中，在中间平⾯上的参数为标准参数，在该平⾯内其啮合状态相当于齿轮与齿条的啮合传动。

10、压缩弹簧两端各有3/4~5/4 圈是并紧的，它们称为：⽀承圈或死圈。

⼆、单项选择题（每⼩题1 分，共10 分）1、带传动采⽤张紧装置的⽬的是。

（ D ）A、减轻带的弹性滑动B、提⾼带的寿命C、改变带的运动⽅向D、调节带的预紧⼒2、在机械传动中，理论上能保证瞬时传动⽐为常数的是。

（ C ）A、带传动B、链传动C、齿轮传动D、摩擦轮传动3、蜗杆传动的失效形式与齿轮传动相类似，其中最易发⽣。

A、点蚀与磨损B、胶合与磨损（ B ）C、轮齿折断4、三个定轴轮系组成的轮系通常称为。

（ A ）A、定轴轮系B、转化轮系C、周转轮系D、复合轮系5、两摩擦表⾯被⼀层液体隔开，摩擦性质取决于液体内部分⼦间粘性阻⼒，这种摩擦状态称为：（ A ）A、液体摩擦B、⼲摩擦C、混合摩擦D、边界摩擦6、在螺纹联结中最常⽤的螺纹⽛型是：。

（ D ）A、矩形螺纹B、梯形螺纹C、锯齿形螺纹D、三⾓螺纹7、速度瞬⼼是两刚体上为零的重合点。

（ C ）A、瞬时⾓速度B、瞬时加速度C、瞬时相对速度D、瞬时绝对速度8 、在载荷⽐较平稳，冲击不⼤，但两轴轴线具有⼀定程度的相对偏移量的情况下，通常宜采⽤联轴器。

（ B ）A、刚性固定式B、刚性可移式C、弹性D、安全9、普通平键的⼯作⾯是（ A ）A、键的两侧⾯B、键的上下两⾯C、键的横截⾯D、键的两侧⾯与上下两⾯10、直齿锥齿轮的标准模数是。

第 1 页 共 3 页1．影响机械零件疲劳强度的主要因素有 、 、 及 。

2．静应力由静载荷产生，变应力可由 和 产生。

3．有一受轴向载荷的紧螺栓联接，所受的预紧力F 0=6000 N ，工作时所受轴向工作载荷F =3000 N ，螺栓的相对刚度2.0=+mb bC C C ，则该螺栓所受的总拉力F 2= ___ ，残余预紧力F 1= ___ 。

4．普通平键的剖面尺寸是按________从键的标准中选择。

其主要失效形式：对于静联接是__________________________，对于动联接是 。

5．带传动中，带每转一周受______应力、_______应力和________应力作用，最大应力发生在 ________________ 。

6．在闭式软齿面齿轮传动中（无冲击载荷），按________ 设计，按_______ ___ 校核。

7．直齿圆锥齿轮的强度可近似按____________强度进行计算。

8．阿基米德蜗杆传动在__________面上的模数m 和压力角α取标准；在该平面内，蜗杆与蜗轮的啮合相当于_________与_________的啮合。

9．阿基米德蜗杆和蜗轮的正确啮合的条件是 。

10．滚动轴承的基本额定寿命L h10是指_______________。

11．工作时只承受弯矩，不传递转矩的轴,称为 。

12．角接触球轴承的类型代号是__ _。

1．在图示零件的极限应力简图中，如工作应力点M 所在的ON 线与横轴间夹角θ= 45°，则该零件受的是 。

A.不变号的不对称循环变应力B.变号的不对称循环变应力C.脉动循环变应力D.对称循环变应力2．零件的截面形状一定，如绝对尺寸（横截面尺寸）增大，疲劳强度将随之______。

A.增高 B.降低 C.不变3．在常用的螺纹联接中，自锁性能最好的螺纹是______。

A.三角形螺纹B.梯形螺纹C.锯齿形螺纹D.矩形螺纹第 2 页 共 3 页4．有一气缸盖螺栓联接，若气缸内气体压力在0～2Mpa 之间循环变化，则螺栓中的应力变化规律为______。
