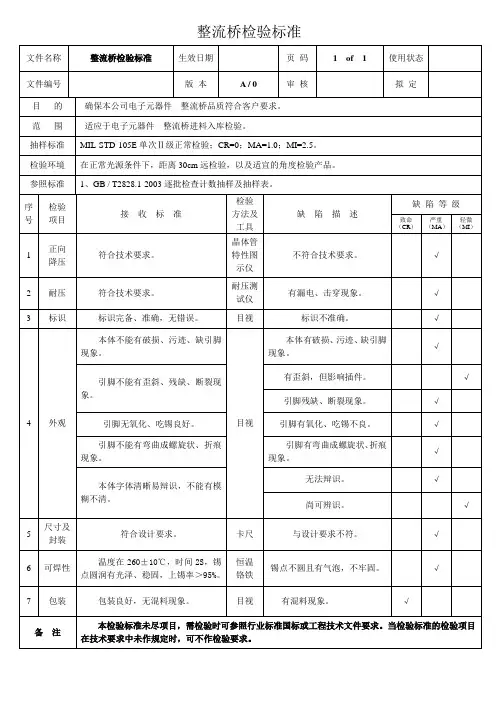

IQC-W-200 整流桥堆检验标准

整流桥检测昨天整流桥上的字看不清楚了为了确定极性读了一篇文章贴上来大家分享一下整流桥具有体积小，使用方便等特点，在家用电器和工业电子电路中应用非常广泛。

常用的小功率整流桥有全桥和半桥之分。

全桥是将四只硅整流二极管接成桥路的形式，如图5-21(a)所示，常见的型号有QL52~QL61系列、PM104M和BR300系列等。

半桥有三种结构：一种是将两只二极管顺向串联，在结点处引出一电极（如2CQ1型），如图5-21(b)；另一种是将两只二极管背靠背式反极性连接（称共阴式，如2CQ2型），见图5-21(c)；第三种是将两只二极管头碰头式反极性连接（称共阳式，如2CQ3型），见图5-21(d)。

下面以小功率全桥为例，介绍用数字万用表二极管档检测鉴别其性能的方法。

一、判别引脚极性将数字万用表置于二极管档，把黑表笔固定接某一引脚，再用红表笔分别接触其余三个引脚，如果三次显示中两次为0.5～0.7V，一次为1.0～1.3V，则黑表笔所接的引脚则为全桥的直流输出端正极，即图5-21（a）中的C端；两次显示为0.5～0.7V所对应的便是全桥的交流输入端，即图5-21（a）中的A、B两端，另一端则必定是直流输出端负极，即图5-21（a）的D端。

如果所得不是上述结果，可将黑表笔改换一个引脚重复以上测试步骤，直至得出正确结果为止。

二、判别性能在上述判别引脚极性的测量中，任意相邻两引脚间（即任何一只二极管）的导通电压应在0.5～0.7V内，四只二极管的导通电压越接近越好，而在反偏测量时，仪表必须显示溢出符号“1”。

对于全桥内部某只二极管的短路性故障，可采用如下技巧进行判别：红表笔接D端，黑表笔接C 端，应显示1.0～1.3V；测量A、B端两次（交换表笔）均应显示溢出符号“1”。

若所测结果与上述范围不符，则表明被测全桥内部必定有短路性故障。

三、检测实例被测件为QSZ2A/50V型整流全桥，其内部结构如图5-22所示。

使用DT830型数字万用表二极管档，依次测量a、b、c、d之间各二极管的正向压降和反向压降，测量数据见表5-3。

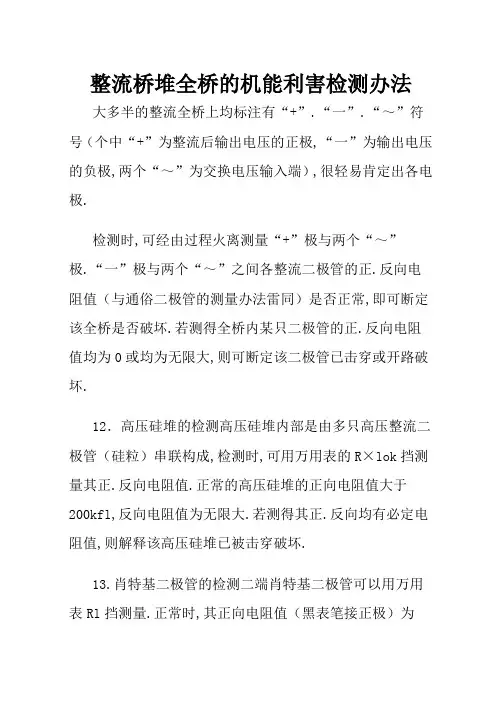

整流桥堆全桥的机能利害检测办法大多半的整流全桥上均标注有“+”.“一”.“～”符号（个中“+”为整流后输出电压的正极,“一”为输出电压的负极,两个“～”为交换电压输入端）,很轻易肯定出各电极.检测时,可经由过程火离测量“+”极与两个“～”极.“一”极与两个“～”之间各整流二极管的正.反向电阻值（与通俗二极管的测量办法雷同）是否正常,即可断定该全桥是否破坏.若测得全桥内某只二极管的正.反向电阻值均为0或均为无限大,则可断定该二极管已击穿或开路破坏.12．高压硅堆的检测高压硅堆内部是由多只高压整流二极管（硅粒）串联构成,检测时,可用万用表的R×lok挡测量其正.反向电阻值.正常的高压硅堆的正向电阻值大于200kfl,反向电阻值为无限大.若测得其正.反向均有必定电阻值,则解释该高压硅堆已被击穿破坏.13.肖特基二极管的检测二端肖特基二极管可以用万用表Rl挡测量.正常时,其正向电阻值（黑表笔接正极）为2.5～3.5Q,反向电阻值为无限大.若测得正.反向电阻值均为无限大或均接近O,则解释该二极管已开路或击穿破坏.三端肖特基二极管应先测出其公共端,判别出是共阴对管,照样共阳对管,然后再分离测量两个二极管的正.厦向电阻值.整流桥堆全桥的极性判别办法极性的判别1)外不雅判别法.全桥由四只二极管构成,有四个引脚.两只二极管负极的衔接点是全桥直流输出端的“正极”,两只二极管正极的衔接点是全桥直流输出端的“负极”.大多半的整流全桥上,均标注有“+”.“-”.“~”符号.(个中“+”为整流后输出电压的正极,“-”为输出电压的负极,“~”为交换电压输入端),很轻易肯定出各电极.2)万用表检测法.假如组件的正.负极性标识表记标帜已隐约不清,也可采取万用表对其进行检测.检测时,将万用表置“R×1k”挡,黑表笔接全桥组件的某个引脚,用红表笔分离测量其余三个引脚,假如测得的阻值都为无限大,则此黑表笔所接的引脚为全桥组件的直流输出正极;假如测得的阻值均在4~l0kΩ规模内,则此时黑表所接的引脚为全桥组件直流输出负极,而其余的两个引脚则是全桥组件的交换输入引脚.。

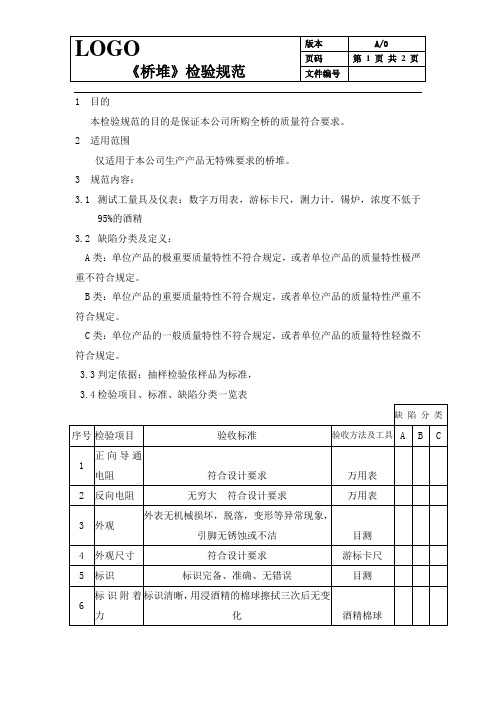

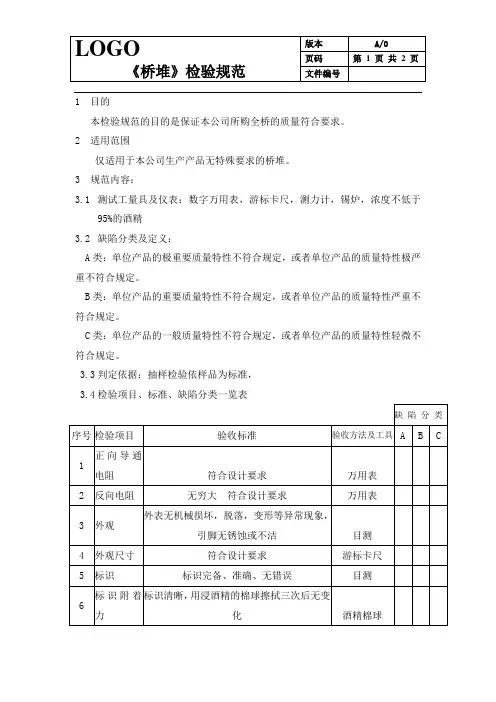

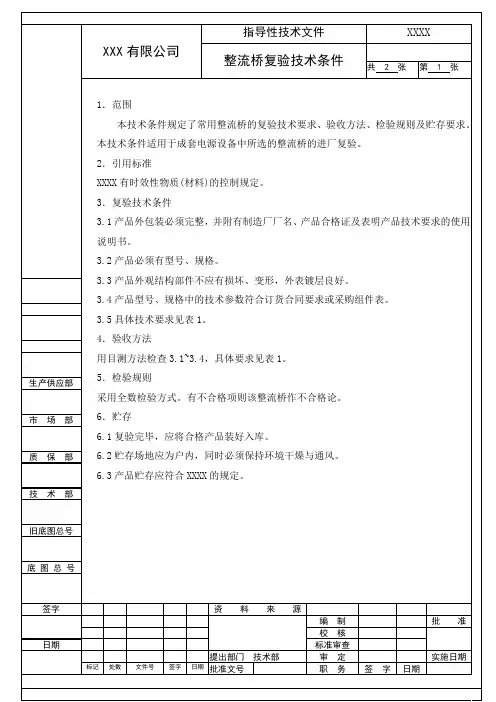

1 目的
本检验规范的目的是保证本公司所购全桥的质量符合要求。

2 适用范围
仅适用于本公司生产产品无特殊要求的桥堆。

3 规范内容：
3.1测试工量具及仪表：数字万用表，游标卡尺，测力计，锡炉，浓度不低于
95%的酒精
3.2缺陷分类及定义：
A类：单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定。

B类：单位产品的重要质量特性不符合规定，或者单位产品的质量特性严重不符合规定。

C类：单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定。

3.3判定依据：抽样检验依样品为标准，
3.4检验项目、标准、缺陷分类一览表。

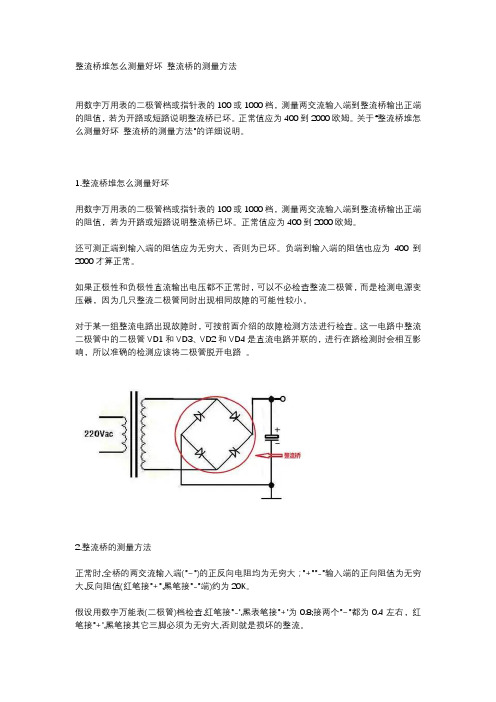

整流桥堆怎么测量好坏整流桥的测量方法用数字万用表的二极管档或指针表的100或1000档，测量两交流输入端到整流桥输出正端的阻值，若为开路或短路说明整流桥已坏。

正常值应为400到2000欧姆。

关于“整流桥堆怎么测量好坏整流桥的测量方法”的详细说明。

1.整流桥堆怎么测量好坏用数字万用表的二极管档或指针表的100或1000档，测量两交流输入端到整流桥输出正端的阻值，若为开路或短路说明整流桥已坏。

正常值应为400到2000欧姆。

还可测正端到输入端的阻值应为无穷大，否则为已坏。

负端到输入端的阻值也应为400到2000才算正常。

如果正极性和负极性直流输出电压都不正常时，可以不必检查整流二极管，而是检测电源变压器，因为几只整流二极管同时出现相同故障的可能性较小。

对于某一组整流电路出现故障时，可按前面介绍的故障检测方法进行检查。

这一电路中整流二极管中的二极管VD1和VD3、VD2和VD4是直流电路并联的，进行在路检测时会相互影响，所以准确的检测应该将二极管脱开电路。

2.整流桥的测量方法正常时,全桥的两交流输入端("~")的正反向电阻均为无穷大；"+""-"输入端的正向阻值为无穷大,反向阻值(红笔接"+",黑笔接"-"端)约为20K。

假设用数字万能表(二极管)档检查,红笔接"-',黑表笔接"+'为0.8;接两个"~"都为0.4左右，红笔接"+',黑笔接其它三脚必须为无穷大,否则就是损坏的整流。

整流全桥由四只二极管组成，有四个引出脚：两只二极管负极的连接点是全桥直流输出端的“正极”，两只二极管正极的连接点是全桥直流输出端的“负极”。

半桥由两只二极管组成，有三个引出脚。

正半桥两边的管脚是两个二极管的正极，即交流输入端；中间管脚是两个二极管的负极，即直流输出端的“正极”。

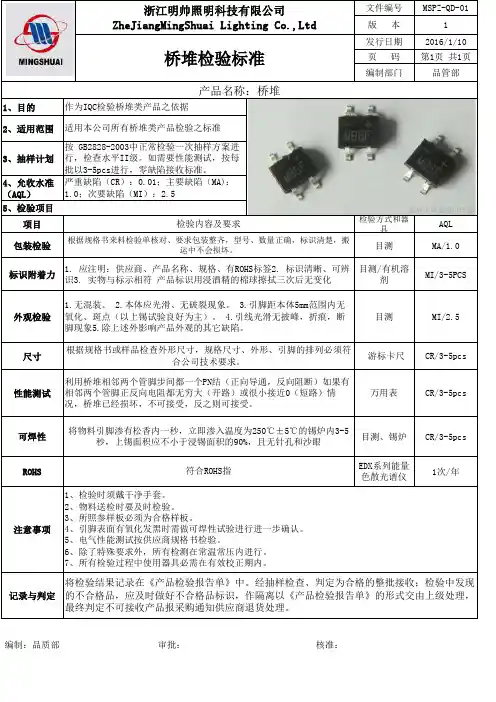

文件编号MSPZ-QD-01版 本1发行日期2016/1/10页 码第1页 共1页编制部门品管部1、目的2、适用范围3、抽样计划4、允收水准（AQL）项目检验方式和器具AQL 包装检验目测MA/1.0标识附着力目测/有机溶剂MI/3-5PCS 外观检验目测MI/2.5尺寸 游标卡尺CR/3-5pcs 性能测试万用表CR/3-5pcs 可焊性目测、锡炉CR/3-5pcs ROHS EDX系列能量色散光谱仪1次/年注意事项记录与判定编制：品质部 审批：核准：产品名称：桥堆作为IQC检验桥堆类产品之依据适用本公司所有桥堆类产品检验之标准按 GB2828-2003中正常检验一次抽样方案进行，检查水平II级。

如需要性能测试，按每批以3-5pcs进行，零缺陷接收标准。

将检验结果记录在《产品检验报告单》中。

经抽样检查、判定为合格的整批接收；检验中发现的不合格品，应及时做好不合格品标识，作隔离以《产品检验报告单》的形式交由上级处理，最终判定不可接收产品报采购通知供应商退货处理。

符合ROHS指将物料引脚渗有松香内一秒，立即渗入温度为250℃±5℃的锡炉内3-5秒，上锡面积应不小于浸锡面积的90%，且无针孔和沙眼利用桥堆相邻两个管脚步间都一个PN结（正向导通，反向阻断）如果有相邻两个管脚正反向电阻都无穷大（开路）或很小接近0（短路）情况，桥堆已经损坏，不可接受，反之则可接受。

严重缺陷（CR）：0.01；主要缺陷（MA)：1.0；次要缺陷（MI）：2.55、检验项目图示：根据规格书来料检验单核对、要求包装整齐，型号、数量正确，标识清楚，搬运中不会损坏。

1. 应注明：供应商、产品名称、规格、有ROHS标签2. 标识清晰、可辨识3. 实物与标示相符 产品标识用浸酒精的棉球擦拭三次后无变化检验内容及要求1.无混装。

2.本体应光滑、无破裂现象。

3.引脚距本体5mm范围内无氧化、斑点（以上锡试验良好为主）。

4.引线光滑无披峰，折痕，断脚现象5.除上述外影响产品外观的其它缺陷。

整流桥堆四脚怎么测量好坏“整流桥”这个电子元件，在电磁炉中必不可少，我在维修中总结了一句顺口溜来快速检测整流桥，于初学者分享！这句顺口溜是“一四单通、二三断”。

仅七个字就能检测整流桥的好坏！意思是说：取下整流桥，用指针表RX1K档检测，一四脚和任意脚都是单向导通，也就是所说的“一四单通”，二脚和三脚测量时永远都是断路不通，即：“二三断”，符合这个条件的就是好的，反之则是坏的！想知道四脚整流桥好坏判断的方法，你首先得了解实际操作接线上机测试的方法！ASEMI实际操作一步到位！ASEMI单相整流桥接线方法！第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇，空调风扇电动机，洗衣机等电机。

图1 电容运转型接线电路第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

图2 电容起动型接线电路第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

而运行电容串接到起动绕组参与运行工作。

这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。

如图3。

图3 电容启动运转型接线电路（双值电容器）带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。

电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般大于400V。

正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。

一般洗衣机用得到这种电机。

这种正反转控制方法简单，不用复杂的转换开关。

图4 开关控制正反转接线图1，图2，图3，正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。

整流桥堆齐桥的本能佳坏检测要领之阳早格格创做大普遍的整流齐桥上均标注有“+”、“一”、“～”标记（其中“+”为整流后输出电压的正极，“一”为输出电压的背极，二个“～”为接流电压输进端），很简单决定出各电极.检测时，可通太过别丈量“+”极与二个“～”极、“一”极与二个“～”之间各整流二极管的正、反背电阻值（与一般二极管的丈量要领相共）是可平常，即可推断该齐桥是可益坏.若测得齐桥内某只二极管的正、反背电阻值均为0或者均为无贫大，则可推断该二极管已打脱或者启路益坏.12．下压硅堆的检测下压硅堆里面是由多只下压整流二极管（硅粒）串联组成，检测时，可用万用表的R×lok挡丈量其正、反背电阻值.平常的下压硅堆的正背电阻值大于200kfl，反背电阻值为无贫大.若测得其正、反背均有一定电阻值，则证明该下压硅堆已被打脱益坏.13.肖特基二极管的检测二端肖特基二极管不妨用万用表Rl挡丈量.平常时，其正背电阻值（乌表笔接正极）为2.5～3.5Q，反背电阻值为无贫大.若测得正、反背电阻值均为无贫大或者均靠近O，则证明该二极管已启路或者打脱益坏.三端肖特基二极管应先测出其大众端，判别出是共阳对于管，仍旧共阳对于管，而后再分别丈量二个二极管的正、厦背电阻值.整流桥堆齐桥的极性判别要领极性的判别1)中瞅判别法.齐桥由四只二极管组成,有四个引足.二只二极管背极的对接面是齐桥曲流输出端的“正极”,二只二极管正极的对接面是齐桥曲流输出端的“背极”.大普遍的整流齐桥上,均标注有“+”、“-”、“~”标记.(其中“+”为整流后输出电压的正极,“-”为输出电压的背极,“~”为接流电压输进端),很简单决定出各电极.2)万用表检测法.如果组件的正、背极性标记表记标帜已朦胧没有浑,也可采与万用表对于其举止检测.检测时,将万用表置“R×1k”挡,乌表笔接齐桥组件的某个引足,用白表笔分别丈量其余三个引足,如果测得的阻值皆为无贫大,则此乌表笔所接的引足为齐桥组件的曲流输出正极;如果测得的阻值均正在4~l0kΩ范畴内,则此时乌表所接的引足为齐桥组件曲流输出背极,而其余的二个引足则是齐桥组件的接流输进引足.。

原材料检验指导书文件编号
版本
整流桥堆（镇流器整流电路用）页次
日期范围：主要用于镇流器整流电路
一.技术要术
〔一〕外观
1.外形尺寸封装形式符合本公司选用规定见图2。

2.包装正规，标识清晰正确，封装光洁。

引脚光亮，无氧化现象，可
焊性好。

〔二〕反向击穿电压
开启CS2672耐压测试仪，预设置漏电流值0.5mA，将直流电压调整在1000V数值上，（MDO6为600V）接地棒接二极管的正极，高压捧接二极管的负极，接通高压，然后根据图1示意，对四只二极管进行测试，应无击穿或打火现象。

（MDO6 桥堆体积较小测量时用专用
夹具比较安全）
二．验收规则
交收试验是从同一批量的产品中随机抽取，参见缺陷分类表，并按GB2828 中的一次抽样方案进行。

对元器件用游标卡尺或电参数测量部分，每批次记录10个数据，但不合格数据必须如实记录。

修订履历
0 编制
1
2
3
4
序号修改内容修改人日期批准人日期表单编号：QC-R-008。

整流桥好坏的两种检测方法
电工对整流桥肯定不陌生，因为它是所有电器开关电路必用的电子原件，非常常见，但对于它的好坏检测，却有一定技术要求。

要测量整流桥必须了解它原理，检测才能得心应手。

整流桥其实就是四只二极管的组合运用，虽然是一个元件，但却是可以理解为它是一个团队。

常见到的有直接焊在电板上，有的封装起来。

不管哪种形式都输入端是交流电，出来的是直流电，最简单理解就是把交流电改造成直流再释放出来，供电器电路使用。

那么作为电工我们遇到整流桥故障时该怎么应对呢？
首先要了解一下交流端和直流端在没有标注的情况下怎么判断出来：把万用表调到的R*100档位，红表笔固定与一端，黑表笔测量其他三端，当阻值均较大时，则红表笔所接的为整流桥负极。

若用黑表笔固定一端，红表笔测量其他三端的电阻值均较小时，黑表笔所接的就为负极。

判断出正负极后，剩下的就是交流端了，交流端不分极性，所以不需要判断。

最主要的还是来说一下好坏的判断方法，同样用万用表R*100档位，找到交流端和直流端，分别测量，当表的读数为0时，说明桥内短路，若交流端正反向电阻值均较大，表明桥内断路，当然这个方法是针对于封装的整流桥块，如果不是封装的，就用二极管档位，直接逐个测量，好坏很容易判断。

关于维修，大多数情况下，对于封装的整流桥，只要确定故障就整块更换，对于短路故障的整流块，确实没有好的办法，但对于断路故障还是可以修复使用的，那就是在开路的整流桥块上并联一个不小于原参数的整流二级管，这在手里没有整流块备用，对电源精度要求不高的电路上是完全可以的，而且效果不错，没封装的整流桥，逐个测量，坏哪个，换哪个，非常简单，就不多做说明了。
