一些整流桥堆的分类和型号

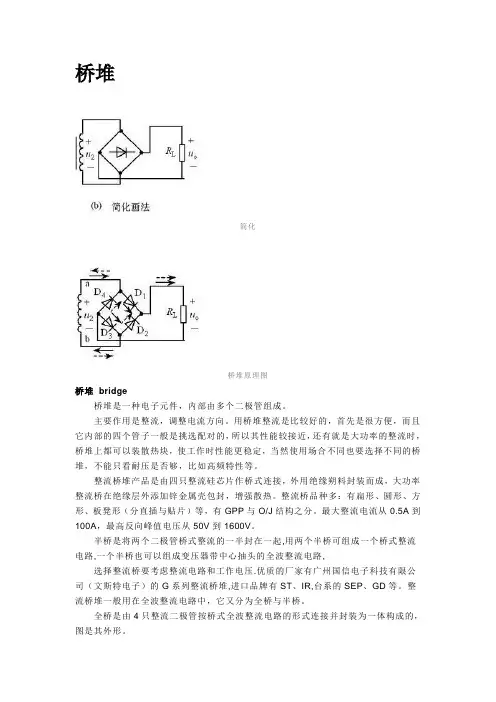

桥堆简化桥堆原理图桥堆bridge桥堆是一种电子元件，内部由多个二极管组成。

主要作用是整流，调整电流方向。

用桥堆整流是比较好的，首先是很方便，而且它内部的四个管子一般是挑选配对的，所以其性能较接近，还有就是大功率的整流时，桥堆上都可以装散热块，使工作时性能更稳定，当然使用场合不同也要选择不同的桥堆，不能只看耐压是否够，比如高频特性等。

整流桥堆产品是由四只整流硅芯片作桥式连接，外用绝缘朔料封装而成，大功率整流桥在绝缘层外添加锌金属壳包封，增强散热。

整流桥品种多：有扁形、圆形、方形、板凳形（分直插与贴片）等，有GPP与O/J结构之分。

最大整流电流从0.5A到100A，最高反向峰值电压从50V到1600V。

半桥是将两个二极管桥式整流的一半封在一起,用两个半桥可组成一个桥式整流电路,一个半桥也可以组成变压器带中心抽头的全波整流电路,选择整流桥要考虑整流电路和工作电压.优质的厂家有广州国信电子科技有限公司（文斯特电子）的G系列整流桥堆,进口品牌有ST、IR,台系的SEP、GD等。

整流桥堆一般用在全波整流电路中，它又分为全桥与半桥。

全桥是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的，图是其外形。

全桥的正向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、5 0A等多种规格，耐压值（最高反向电压）有25V、50V、100V、200V、300V、400 V、500V、600V、800V、1000V等多种规格。

整流桥命名规则一般整流桥命名中有3个数字,第一个数字代表额定电流,A;后两个数字代表额电压(数字*100),V如:KBL407即4A，1000VKBPC5010即50A,1000V（1234567，005、01、02、04、06、08、10分别代表电压档的50V，100V，200V，400V，600V，800V，1000V）。

kbp210整流桥参数
KBP210是一种常用的整流桥，通常用于将交流电转换为直流电。

它由四个二极管组成，可以进行全波整流。

以下是KBP210整流桥的
一般参数：
1. 电压额定值，KBP210整流桥的电压额定值通常为200V，这
意味着它可以承受的最大工作电压为200V。

2. 电流额定值，通常情况下，KBP210整流桥的电流额定值为
2A，这表示它可以承受的最大工作电流为2安培。

3. 封装类型，KBP210整流桥通常采用直插式封装，方便在电
路板上焊接和安装。

4. 工作温度范围，KBP210整流桥的工作温度范围通常在-55摄
氏度到+150摄氏度之间，这使得它可以在较为恶劣的环境条件下工作。

5. 子型号，KBP210整流桥可能有不同的子型号，每个子型号
可能在电压、电流等方面略有不同，因此在使用时需要注意选择合
适的子型号。

总的来说，KBP210整流桥是一种常用的电子元件，具有较高的工作电压和电流额定值，适用于多种电源转换和控制电路中。

当使用KBP210整流桥时，需要注意其参数范围，以确保在设计和应用时能够正常工作并且安全可靠。

编辑人：MM摘要:GBU408ASEMI大功率超薄扁桥，这款型号自推出以来便占据了整流桥热销榜前十位置，堪称整流界的“抖S”！GBU408，是ASEMI品牌GBU系列4安培电流的一款超薄整流桥扁桥，这款型号自推出以来便成为线上线下都十分热销的整流桥产品。

毫不夸张的说，它堪称整流界的“抖S”！GBU408参数规格样式详情强势来袭，您，准备好了么？首先，GBU408的电性参数是4A800V，GBU代表的是这一款整流桥的外形塑封规格。

GBU系列整流桥共有的一个特点是，兼备了高频大功率和超薄优散热性能两大优势特点。

这也是GBU408为众多电源电器生产厂家所喜爱的原因。

接下来，就详细的为大将讲解这两大优势特点。

一、高频大功率整流桥GBU408所采用的是台湾原装进口的玻峰GPP大芯片，稳定性、一致性超级强悍，标准一体化生产测试确保了足够的耐压性能，不会像普通的国产整流桥出现恐怖的炸机情况。

优质的进口芯片恢复时间更短、过电损耗极小。

经台湾健鼎一体化测试监测数据分析，一件ASEMI品牌的GBU408，它的恢复时间（Trr）只有500ns，漏电流更是仅仅只有5微安。

有数据有真相，选择ASEMI GBU408，让您的产品更高效，品质更具优越性！二、超薄扁桥，散热性能好GBU408的厚度只有4.2mm，在电源电路设计安装上能够节省很大的空间，提高PCB板的空间利用率，也具备了极好的散热性能，为高档品质的产品设计提供更加优越的性能选择，因此工程师更加倾向于GBU系列封装的整流桥。

这是市场所需工艺生产的选择，也是产业发展的必然。

由此可见，ASEMI品牌整流桥站在整流行业的前端引领浪潮！相信GBU408这款ASEMI大功率超薄扁桥是整流界的“抖S”了吧！台湾ASEMI品牌，12年专业专注电源整流领域，选择强元芯，让您更放心。

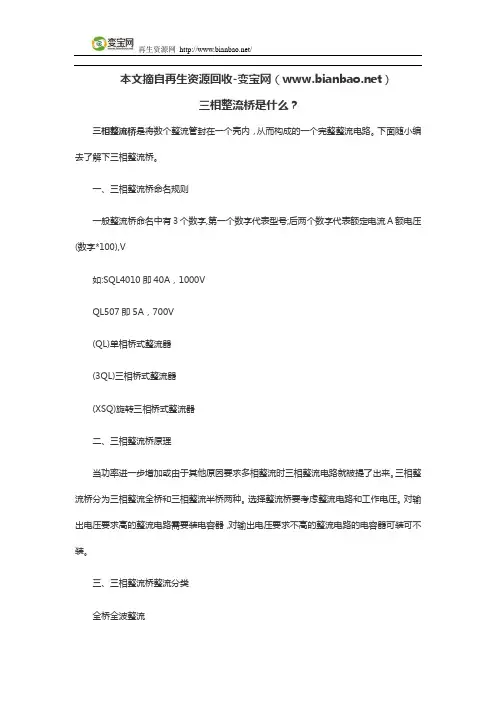

本文摘自再生资源回收-变宝网（）三相整流桥是什么？三相整流桥是将数个整流管封在一个壳内，从而构成的一个完整整流电路。

下面随小编去了解下三相整流桥。

一、三相整流桥命名规则一般整流桥命名中有3个数字,第一个数字代表型号;后两个数字代表额定电流A额电压(数字*100),V如:SQL4010即40A，1000VQL507即5A，700V(QL)单相桥式整流器(3QL)三相桥式整流器(XSQ)旋转三相桥式整流器二、三相整流桥原理当功率进一步增加或由于其他原因要求多相整流时三相整流电路就被提了出来。

三相整流桥分为三相整流全桥和三相整流半桥两种。

选择整流桥要考虑整流电路和工作电压。

对输出电压要求高的整流电路需要装电容器，对输出电压要求不高的整流电路的电容器可装可不装。

三、三相整流桥整流分类全桥全波整流全桥是将连接好的桥式整流电路的6个整流二极管（和一个电容器）封装在一起，组成一个桥式、全波整流电路。

三相全波整流桥不需要输入电源的零线（中性线）。

整流桥堆一般用在全波整流电路中。

全桥是由6只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的，右图为其外形。

全桥的正向电流有5A、10A、20A、35A、50A等多种规格，耐压值（最高反向电压）有50V、100V、200V、300V、400V、500V、600V、700V、800V、900V、1000V、1100V、1200V、1300V、1400V、1500V、1600V、等多种规格。

半桥半波整流半桥是将连接好的3个整流二极管（和一个电容器）封装在一起，组成一个桥式、半波整流电路。

三相半波整流桥必须输入电源的零线（中性线）。

在半波整流电路中，三相中的每一相都和零线单独形成了半波整流电路，其整流出的三个电压半波在时间上依次相差叠加，并且整流输出波形不过点，其最低点电压Umin=Up×sin[(1/2)×(180°-120°)]=(1/2)Up。

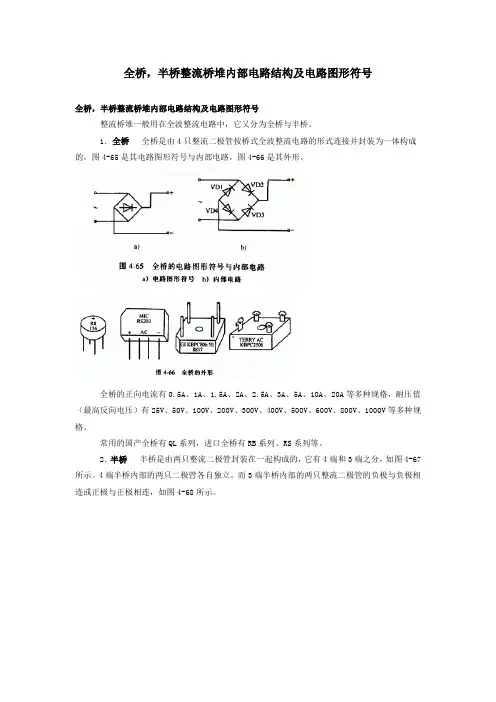

全桥，半桥整流桥堆内部电路结构及电路图形符号
全桥，半桥整流桥堆内部电路结构及电路图形符号
整流桥堆一般用在全波整流电路中，它又分为全桥与半桥。

1．全桥全桥是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的，图4-65是其电路图形符号与内部电路，图4-66是其外形。

全桥的正向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A等多种规格，耐压值（最高反向电压）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多种规格。

常用的国产全桥有QL系列，进口全桥有RB系列、RS系列等。

2．半桥半桥是由两只整流二极管封装在一起构成的，它有4端和3端之分，如图4-67所示。

4端半桥内部的两只二极管各自独立，而3端半桥内部的两只整流二极管的负极与负极相连或正极与正极相连，如图4-68所示。

用1只半桥可以组成全波整流电路，用2只半桥可组成桥式全波整流电路。

常用的半桥有1/2QL 系列。

编辑人：MM

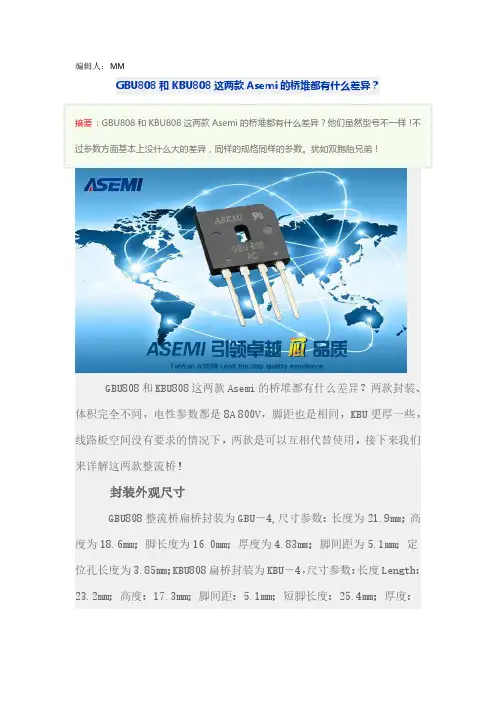

GBU808和KBU808这两款Asemi的桥堆都有什么差异？
摘要:GBU808和KBU808这两款Asemi的桥堆都有什么差异？他们虽然型号不一样！不过参数方面基本上没什么大的差异，同样的规格同样的参数。

犹如双胞胎兄弟！
GBU808和KBU808这两款Asemi的桥堆都有什么差异？两款封装、体积完全不同，电性参数都是8A800V，脚距也是相同，KBU更厚一些，线路板空间没有要求的情况下，两款是可以互相代替使用。

接下来我们来详解这两款整流桥！
封装外观尺寸
GBU808整流桥扁桥封装为GBU－4,尺寸参数：长度为21.9mm；高度为18.6mm；脚长度为16.0mm；厚度为4.83mm；脚间距为5.1mm；定位孔长度为3.85mm；KBU808扁桥封装为KBU－4，尺寸参数：长度Length：23.2mm；高度：17.3mm；脚间距：5.1mm；短脚长度：25.4mm；厚度：
6.8mm；脚直径：1.3mm；
ASEMI品牌GBU808跟KBU808整流桥两款都是采用了95MIL玻璃钝化工艺制作用的GPP芯片,经过了拉晶、晶棒加工、晶圆切片、晶圆磨边、化学研磨、镜面抛光、沟槽蚀刻、检测电性等环节。

在品质工艺上是使用的健鼎一体化自动生产线设备，全程工艺由电脑控制，台ASEMI半导体作为进口整流桥的典型代表,自台湾成立之初就深受广大电源用户的青睐。

整流桥生产厂家-台湾ASEMI。

作为中国区半导体行业的翘楚公司，强元芯电子拥有雄厚的研发实力，专业从事电源整流领域相关产品的开发，制造销售。

公司拥有业界首条工业自动化生产线，超过90%的自动生产率，严苛一致的生产因数,确保了产品品质，提升产品持续供货能力。

贴片整流桥MB10S和MB10F的区别，以ASEMI品牌的产
品详解
编辑：TT
首先先来看一下这两款型号的外观和封装，如下图所示，这两款贴片
整流桥的外观比较相似，都是贴片小扁桥。

的封装是：MBF-4 (SOP-4)
MB10S的封装是：MBS-4 (SOP-4)
接着来看一下这两款型号的具体参数：
整流桥MB10S和MB10F的电性参数都是一样的：正向电流（Io）为0.8A，反向电压为1000V，正向电压（VF）为1.0V，采用GPP芯片材质，里面有4个芯片，芯片尺寸都是46MIL，它的浪涌电流Ifsm 为30A，漏电流（Ir）为5uA、工作温度在-40~+150℃，恢复时间（Trr）达到500ns，里面引线数量有4条。

最后介绍一下这两款型号的外观具体尺寸：
MB10S这个型号它的脚间距为2.5mm，整体长度为4.7mm，高度为2.5mm，厚度为1.1mm，其本体宽度为4.0mm，脚厚度为0.25mm
MB10F这个型号它的脚间距为2.5mm，整体长度为4.7mm，高度为1.5mm，厚度为0.6mm，其本体宽度为4.0mm，脚厚度为0.25mm
两者比较之后我们看出两者的不同之外：MB10S桥堆的本体高度为2.5mm,MB10F则为1.5mm.MB10S的厚度为1.1mm,MB10F的厚度为0.6mm，所以得出结论，两款整流桥的参数一样，但MB10F比MB10S更薄更小，适用对整流桥体积有高要求的产品。

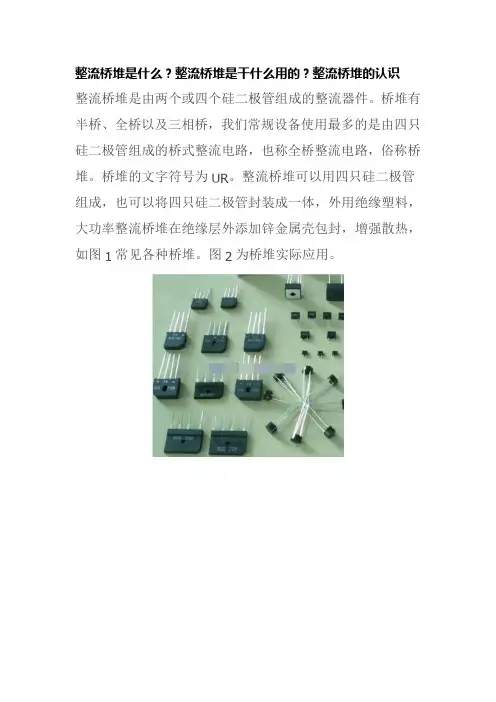

整流桥堆是什么？整流桥堆是干什么用的？整流桥堆的认识
整流桥堆是由两个或四个硅二极管组成的整流器件。

桥堆有半桥、全桥以及三相桥，我们常规设备使用最多的是由四只硅二极管组成的桥式整流电路，也称全桥整流电路，俗称桥堆。

桥堆的文字符号为UR。

整流桥堆可以用四只硅二极管组成，也可以将四只硅二极管封装成一体，外用绝缘塑料，大功率整流桥堆在绝缘层外添加锌金属壳包封，增强散热，如图1常见各种桥堆。

图2为桥堆实际应用。

图3为全桥整流的符号，全桥整流由四只二极管组成，有四个引出脚。

两只二极管负极的连接点是全桥直流输出端的“正极”，两只二极管正极的连接点是全桥直流输出端的“负极”。

常用的整流桥极其参数参数共四项从左到右依次为产品型号峰值反压VRRM(V) 平均电流(A) 正向压降(V) 封装MB1S 100 0.5 1.1 MDI MB6S 600 0.5 1.1 MDI DF02 200 1 1.1 DIP DF06 600 1 1.1 DIP DF06S 600 1 1.1 DIP-S DF1506 600 1 1.1 DIP RB155 600 1.5 1.1 WOB RB156 800 1.5 1.1 WOB KBP06 600 1.5 1.1 KBP 2W06 600 2 1.1 WOB KBPC108 800 3 1.1 KBPC1 BR36 600 3 1.1 BR3 KBL02 200 4 1.1 KBL KBL08 800 4 1.1 KBL KBL06 600 4 1.1 KBL RS502 200 5 1.1 RS5RS506 600 5 1.1 RS5KBL602 200 6 1.1 KBLKBL606 600 6 1.1 KBLKBJ606 600 6 1.1 KBJKBPC602 200 6 1.1 KBPC6KBPC606 600 6 1.1 KBPCKBJ802 200 8 1.1 KBJKBJ806 600 8 1.1 KBJRS802 200 8 1.1 KBURS806 600 8 1.1 KBUKBPC802 200 8 1.1 KBPC8 KBPC806 600 8 1.1 KBPC8 KBU1002 200 10 1.1 KBU KBU1006 600 10 1.1 KBUKBJ1002 200 10 1.1 KBJ KBJ1006 600 10 1.1 KBJ BR102 200 10 1.1 BR10 KBU1502 200 15 1.0 KBU KBU1506 600 15 1.0 KBU KBJ1502 200 15 1.0 KBJ KBJ1506 600 15 1.0 KBJ KBJ2502 200 25 1.0 KBJKBJ2506 600 25 1.0 KBJ KBU2502 200 25 1.0 KBUKBU2506 600 25 1.0 KBU KBPC2502 200 25 1.0 KBPC KBPC2506 600 25 1.0 KBPC KBPC2510 1000 25 1.0 KBPC KBPC3502 200 35 1.1 KBPC KBPC3510 1000 35 1.1 KBPC KBPC5002 200 50 1.0 KBPC KBPC5010 1000 50 1.0 KBPC 整流桥参数 KBPC系列 KBPC3510 :产品生产产产品说明型号产厂家品大类品小类二整方DB1H11极管流桥桥 07 Y A 000V二整圆W00H15极管流桥桥 5 Y A 0V二整圆W10 H11极管流桥桥 Y A 000V二整圆2W1H21极管流桥桥 0 Y A 000V二整扁KBPH21极管流桥桥 10 Y A 000V二整扁KBPH31极管流桥桥 310 Y A 000V二整扁KBLH41极管流桥桥 410 Y A 000V二整扁RS6H61极管流桥桥 08 Y A 000V二整扁RS8H81极管流桥桥 07 Y A 000V二整方KBPH61极管流桥桥 C610 Y A 000V二整方KBPH81极管流桥桥 C810 Y A 000V二整方KBPH11极管流桥桥 C1010 Y 0A 000V二整方KBPH11极管流桥桥 C1510 Y 5A 000V 二整方KBPH21极管流桥桥 C2510 Y 5A 000V 二整方KBPH31极管流桥桥 C3510 Y 5A 000V 二整方KBPH51极管流桥桥 C5010 Y 0A 000V。

编辑人：MM
摘要:整流桥KBL608扁桥，它的电性参数为6A800V；台湾ASEMI品牌采用88MIL大芯片，浪涌电流Ifsm可以达到150A；
整流桥KBL608扁桥，它的电性参数为6A800V；台湾ASEMI品牌采用88MIL大芯片，浪涌电流Ifsm可以达到150A；ASEMI主营的就是整流桥、肖特基二极管、快恢复二极管！强元芯12年专注整流桥生产可不是说说而已,有许多经销商、采购经理都来找ASEMI官网，来寻得他们想要的集成整流桥型号全系列资料。

本文主要详解KBL608扁桥！
KBL608参数工艺
漏电流(Ir)：5uA；工作温度：-55℃~150℃；恢复时间(Trr)：500ns；采用激光打标印字，镭射激光打标，永不褪色，解决油墨丝印易掉色问题，激光打标生产效率高，订货货期短，同时也解决油墨印字货期长、低效率问题，预留定位孔方便安装散热装置；采用台湾波峰GPP
芯片，而该芯片具有良好的稳定性及抗冲击能力,保证了最大整流电流稳定，最大反向耐压稳定。

KBL608应用领域
KBL608主要应用于小电流领域产品：小功率开关电源，电源适配器，LED灯整流器，手机充电器，家用小电器等相关电器产品！好产品是不会被人所嫌弃的。

强元芯电子也一直致力于打造出最节能，稳定，适合开关电源的整流桥堆KBP608来为大众服务，产品性能让客户更加有所放心。

强元芯12年生产经验，专业的自动化设备支持注塑一步成型，12年品质如一日，选择强元芯，让您更放心。

FUJI整流桥选型手册整流桥就是将整流管封在一个壳内了。

分全桥和半桥。

全桥是将连接好的桥式整流电路的四个二极管封在一起。

半桥是将四个二极管桥式整流的一半封在一起，用两个半桥可组成一个桥式整流电路，一个半桥也可以组成变压器带中心抽头的全波整流电路，选择整流桥要考虑整流电路和工作电压。

1.整流桥的型号及参数常用的整流桥极其参数参数共四项从左到右依次为产品型号峰值反压VRRM（V）平均电流（A）正向压降（V）封装常用的整流桥极其参数参数共四项从左到右依次为MB1S 100 0.5 1.1 MDIMB6S 600 0.5 1.1 MDIDF02 200 1 1.1 DIPDF06 600 1 1.1 DIPDF06S 600 1 1.1 DIP-SDF1506 600 1 1.1 DIPRB155 600 1.5 1.1 WOBRB156 800 1.5 1.1 WOBKBP06 600 1.5 1.1 KBP2W06 600 2 1.1 WOB KBPC108 800 3 1.1 KBPC1 BR36 600 3 1.1 BR3KBL02 200 4 1.1 KBL KBL08 800 4 1.1 KBL KBL06 600 4 1.1 KBLRS502 200 5 1.1 RS5RS506 600 5 1.1 RS5 KBL602 200 6 1.1 KBL KBL606 600 6 1.1 KBL KBJ606 600 6 1.1 KBJ KBPC602 200 6 1.1 KBPC6 KBPC606 600 6 1.1 KBPC KBJ802 200 8 1.1 KBJ KBJ806 600 8 1.1 KBJRS802 200 8 1.1 KBURS806 600 8 1.1 KBU KBPC802 200 8 1.1 KBPC8KBU1002 200 10 1.1 KBU KBU1006 600 10 1.1 KBU KBJ1002 200 10 1.1 KBJ KBJ1006 600 10 1.1 KBJBR102 200 10 1.1 BR10 KBU1502 200 15 1.0 KBU KBU1506 600 15 1.0 KBU KBJ1502 200 15 1.0 KBJ KBJ1506 600 15 1.0 KBJ KBJ2502 200 25 1.0 KBJBJ2506 600 25 1.0 KBJ KBU2502 200 25 1.0 KBU KBU2506 600 25 1.0 KBU KBPC2502 200 25 1.0 KBPC KBPC2506 600 25 1.0 KBPC KBPC2510 1000 25 1.0 KBPC KBPC3502 200 35 1.1 KBPC KBPC3510 1000 35 1.1 KBPCKBPC5010 1000 50 1.0 KBPC2.整流桥的作用整流桥的作用是将交流电转换为直流电。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载整流桥型号大全地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容上海好明电子整流桥型号上海好明电子专业生产整流桥，二极管，三极管，LED，PTC，整流模块等产品整流桥分类为：1、LED迷你整流桥；2、整流桥圆桥；3、整流桥扁桥；4、整流桥方桥。

◆LED迷你整流桥：◇MBS封装：MB1S、MB2S、MB4S、MB6S、MB8S、MB10S◇MBM封装：MB1M、MB2M、MB4M、MB6M、MB8M、MB10M◇DB封装：DB101、DB102、DB103、 DB104、DB105、DB106、DB107◇DBS封装：DB101S、DB102S、DB103S、 DB104S、DB105S、DB106S、DB107S ◆整流桥圆桥：◇WOW封装：W005M、W01M、W02M、W04M、W06M、W08M、W10M◇WOW封装：2W005M、2W01M、2W02M、2W04M、2W06M、2W08M、2W10M◆整流桥扁桥：◇KBP封装：KBP2005、KBP201、KBP202、KBP204、KBP206、KBP208、KBP210◇KBP封装：RS201、RS202、RS203、RS204、RS205、RS206、RS207◇GBP封装：GBP2005、GBP201、GBP202、GBP204、GBP206、GBP208、GBP210◇KBP封装：RS301、RS302、RS303、RS304、RS305、RS306、RS307◇KBL封装：KBL4005、KBL401、KBL402、KBL404、KBL406、KBL408、KBL410◇GBU封装：GBU4005、GBU401、GBU402、GBU404、GBU406、GBU408、GBU410◇KBJ封装：KBJ4005、KBJ401、KBJ402、KBJ404、KBJ406、KBJ408、KBJ410◇GBL封装：GBL4005、GBL401、GBL402、GBL404、GBL406、GBL408、GBL410◇KBU封装： HYPERLINK "/407-Product.html" \t "_blank" KBU6005 、KBU601、KBU602、KBU604、KBU606、KBU608、KBU610◇GBU封装：GBU6005、GBU601、GBU602、GBU604、GBU606、GBU608、GBU610◇KBJ封装：KBJ6005、KBJ601、KBJ602、KBJ604、KBJ606、KBJ608、KBJ610◇KBU封装：KBU8005、KBU801、KBU802、KBU804、KBU806、KBU808、KBU810◇GBU封装：GBU8005、GBU801、GBU802、GBU804、GBU806、GBU808、GBU810◇KBJ封装：KBJ8005、KBJ801、KBJ802、KBJ804、KBJ806、KBJ808、KBJ810◇KBU封装：KBU10005、KBU1001、KBU1002、KBU1004、KBU1006、KBU1008、KBU1010◇GBU封装：GBU10005、GBU1001、GBU1002、GBU1004、GBU1006、GBU1008、GBU1010◇KBJ封装：KBJ10005、KBJ1001、KBJ1002、KBJ1004、KBJ1006、KBJ1008、KBJ1010◇GBJ封装：GBJ15005、GBJ1501、GBJ1502、GBJ1504、GBJ1506、GBJ1508、GBJ1510◇GBJ封装：GBJ25005、、GBJ2502、GBJ2504、GBJ2506、GBJ2508、GBJ2510◆整流桥方桥：◇KBPC3封装：KBPC3005、KBPC301、KBPC302、KBPC304、KBPC306、KBPC308、KBPC310◇KBPC6封装：KBPC6005、KBPC601、KBPC602、KBPC604、KBPC606、KBPC608、KBPC610◇KBPC8封装：KBPC8005、KBPC801、KBPC802、KBPC804、KBPC806、KBPC808、KBPC810◇KBPC8封装：KBPC10005、KBPC1001、KBPC1002、KBPC1004、KBPC1006、KBPC1008、KBPC1010、◇MB-35封装：KBPC15005、KBPC1501、KBPC1504、KBPC1506、KBPC1508、KBPC1510◇MB-35W封装：KBPC15005W、KBPC1501W、KBPC1504W、KBPC1506W、KBPC1508W、KBPC1510W◇GBPC35封装：GBPC15005、GBPC1501、GBPC1502、GBPC1504、GBPC1506、GBPC1508、GBPC1510◇GBPC35W封装：GBPC15005W、GBPC1501W、GBPC1502W、GBPC1504W、GBPC1506W、GBPC1508W、GBPC1510W ◇MB-35封装：KBPC25005、KBPC2501、KBPC2502、KBPC2504、KBPC2506、KBPC2508、KBPC2510◇MB-35W封装：KBPC25005W、KBPC2501W、KBPC2502W、KBPC2504W、KBPC2506W、KBPC2508W、KBPC2510W ◇GBPC35封装：GBPC25005、GBPC2501、GBPC2502、GBPC2504、GBPC2506、GBPC2508、GBPC2510◇GBPC35W封装：GBPC25005W、GBPC2501W、GBPC2502W、GBPC2504W、GBPC2506W、GBPC2508W、GBPC2510W ◇MB-35封装：KBPC35005、KBPC3501、KBPC3502、KBPC3504、KBPC3506、KBPC3508、KBPC3510◇MB-35W封装：KBPC35005W、KBPC3501W、KBPC3502W、KBPC3504W、KBPC3506W、KBPC3508W、KBPC3510W ◇GBPC35封装：GBPC35005、GBPC3510、GBPC3502、GBPC3504、GBPC3506、GBPC3508、GBPC3510◇GBPC35W封装：GBPC35005W、GBPC3510W、GBPC3502W、GBPC3504W、GBPC3506W、GBPC3508W、GBPC3510W ◇MB-35封装：KBPC40005、KBPC4001、KBPC4002、KBPC4004、KBPC4006、KBPC4008、KBPC4010◇GBPC35封装：GBPC40005、GBPC4001、GBPC4002、GBPC4004、GBPC4006、GBPC4008、GBPC4010◇MB-35封装：KBPC50005、KBPC5001、KBPC5002、KBPC5004、KBPC5006、KBPC5008、KBPC5010◇MB-35W封装：KBPC50005W、KBPC5001W、KBPC5002W、KBPC5004W、KBPC5006W、KBPC5008W、KBPC5010W ◇GBPC35封装：GBPC50005、GBPC5001、GBPC5002、GBPC5004、GBPC5006、GBPC5008、GBPC5010◇GBPC35W封装：GBPC50005W、GBPC5001W、GBPC5002W、GBPC5004W、GBPC5006W、GBPC5008W、GBPC5010W。

贴片1N4007二极管的封装是M71n4007全桥整流1、整流后不接负载没电流，2、带负荷后电流要看你的负载功率多大才能知道电流多大，3、由于整流滤波后电压是输入电压的1.414倍，如果输入220V，那输出也就是310多伏，所以负载必须是耐压310多伏的直流设备，低压输入的话也是这么算，只要是有负载，有合适的电流表，加什么负载都能测出电流，但是前提是不能超过4007的额定工作电流，理论值是1.5A，实际使用不能超过1.2A常用整流桥堆的分类和型号；桥式整流器品种多，性能优良，整流效率高，稳定性好；1.贴片系列：；MB2S、MB4S、MB6S、MB8S、MB10；DB101S、D B102S、DB103S、DB1；DB151S、DB152S、DB153S、DB1；2.板桥系列：；D B101、DB102、DB103、DB104、；DB151、DB152、DB153、DB154、；3 常用整流桥堆的分类和型号桥式整流器品种多，性能优良，整流效率高，稳定性好，最大整流电流从0. 5A到50A，最高反向峰值电压从50V到1000V。

桥堆MB6M MB6F MB6S都有什么区别MB6F可以代替MB6M吗？MB6是反向耐压600V的整流桥；MB6M是插件的，MB6F和MB6S是贴片的；MB6S和MB6F高度不一样，S的高度为2.4-2.9；F的高度为1.2-1.6；其他关键参数都差不多，非特殊场合可以替换。

整流桥堆MB6S与MB8S的输出电压是多少整流桥堆MB6S与MB8S的输出电压是DC600V和DC800V，也可以说整流桥堆MB6S的最高工作电压是600V，MB8S的最高工作电压是800V。

一, 1，就是说有12个串联的LED，其工作电压差不多要36V，12V的电源当然点不亮。

2，我要并120个LED灯，每个LED电压为3.3V,电流是0.65MA.功率：3.3*0.65*120=257.6W全并联总电流0.65*120=78A不大好办原因总电流太大，要用16平方的铜线，接头很麻烦。
