SP病人心肺功能模拟套装(718-3802)Sim Scope 智能传感听诊器(718-3400,718 -3410)使用指南目录引言 (3)安全须知 (3)产品描述 (3)入门 (4)软件安装 (4)注册软件 (4)通过USB连接Sim Scope 听诊器或数据盒 (4)SimScope 智能传感听诊器概述 (5)打开和关闭 (5)音量调节 (5)电池 (6)验证模式 (6)SP病人心肺功能模拟套装概述 (6)打开和关闭 (6)音量调节 (6)电池 (6)计算机应用程序 (7)应用程序概述 (7)把新的声音升级到SimScope 听诊器 (9)SimScope Wi-Fi配置 (10)Wi-Fi配置窗口（SimScope 听诊器） (10)Wi-Fi配置窗口（计算机应用程序） (14)标准化患者/SAM和PAT基础人体模型 (15)互动式听诊训练套装和SP病人心肺功能模拟套装保养说明 (17)SimScope 听诊器和SP病人心肺功能模拟套装数据盒清洁 (17)运输和储存 (17)工作条件 (17)感谢您购买凯迪斯SimScope 智能传感听诊器和/或SP病人心肺功能模拟套装。
这是一款用于标准化患者评估的模拟解决方案。
安全须知以下符号适用于此设备。
注意：使用前，请阅读并理解所有的警告和注意事项。
IPX0 没有防水等级。
该产品可能包含天然橡胶胶乳。
警告：每次在使用之前，请检查SimScope 智能传感听诊器耳塞是否安装牢固。
如果有丢失或有所松动，请勿使用。
若您购买的是传感贴片和SimScope 智能传感听诊器套装，请将贴片贴在健康的皮肤上。
请勿放置在疮口或伤口上。
若体毛过多，撕下贴片时可能会引起不适。
对于SimScope 智能传感听诊器，只能使用AAA碱性电池，而对于Wi-Fi无线版本则使用Energizer Ultimate Lithium™电池。
废旧电池请正确处理或回收。
若您购买的是SP病人心肺功能模拟套装，只能与我公司提供的18650号可充电锂电池一起使用。
新型多功能电子听诊器的结构及工作原理XX：TH776随着医学的不断进步，其传统的一些医学设施如听诊器等虽然发挥了较好的效果，但是已经不能更好的满足医学进展的需要，所以需要对这些医学设施进行改进。
我国传统的听诊器主要以监测心音为主，方法虽然简单，但是却也存在一些不足之处，医生不能完全进行诊断。
目前，我国研制出一种新型的电子听诊器，具有准确度高、体积较小、操作简单、成本较低的特点，而且这种听诊器的电路稳定，所以能够较好的幸免干扰。
通过这种新型的听诊器，医生可以更准确的诊断病情。
新型的多功能电子听诊器主要由以下几个部分组成。
1 心率传感器结构人体的心音频率、肺音频率、肠音频率都在人的听觉范围内，不过是属于中低频率段，所以医生进行听音时不容易听的更加清楚，而听诊过程中，也容易受到其他因素的干扰，导致听诊出现偏差。
因此，多功能的电子听诊器采纳话筒作为声音的传感器，能够相对扩大人体内脏的音频量，使医生听的更清楚。
由于声音传感器的种类有很多，所以选择传感器时，要遵循一定的原则：首先，反应要十分灵敏，因为听诊器是要听取人体内微弱的心音、肺音、肠音等；其次，传感器一定要有较强的抗干扰能力，医生听诊过程中，会受到许多声音因素的干扰，而声音可能来源于外部，也可能来源于内部；最后，为防止听诊不受人声等因素的干扰，所以传感器的选择一定要具有较强的指向性。
在进行心率传感器的选择时，既要遵循选择的原则，又要综合多方面因素的考虑，所以相比之下，选择动圈式的传感器是最为妥当的。
首先，柱积体式的传感器，虽然灵敏度和价格都比较符合条件，但是指向性功能较差；其次，电容式的传感器虽然灵敏高极高，但是价格十分昂贵，而且抗干扰能力较弱；最后，动圈式传感器虽然灵敏度不太好，价格也很贵，但是指向性能十分好。
所以在经过反复的实验和筛选过程中，动圈式的传感器是最为符合要求的。
传感器放大电路主要是利用其共模抑制特性，然后消除信号传输过程中的各种外界因素对听诊的干扰，使其抗干扰能力最佳，便于医生的听诊。
智能听诊器操作手册目录：1. 智能听诊器介绍2. 准备工作3. 使用步骤3.1 连接智能听诊器3.2 设置和调节3.3 开始听诊4. 注意事项5. 常见问题解答1. 智能听诊器介绍智能听诊器是一种现代化的医疗器械，其使用声音传感技术帮助医生和护士诊断患者的心、肺等器官情况。
它内置了高灵敏度的麦克风，能够清晰地捕捉心脏和肺部等器官的声音，并通过无线连接传输到手机或电脑上进行分析。
2. 准备工作在开始使用智能听诊器之前，您需要准备以下物品：- 智能听诊器设备- 一台手机或电脑- 配套的应用程序或软件确保智能听诊器和手机/电脑之间的无线连接正常，并且应用程序/软件已经下载并安装完成。
3. 使用步骤3.1 连接智能听诊器将智能听诊器插入耳朵或将其放在适当的听放位置，保证其能够准确地捕捉到心脏和肺部等器官的声音。
确保听诊器的位置舒适且稳固，并能够紧密贴合皮肤。
同时，确保您的手机或电脑已经打开，并且连接到智能听诊器的无线信号。
根据应用程序/软件的指示操作，完成智能听诊器与手机或电脑的配对过程。
3.2 设置和调节在连接成功后，进入应用程序/软件界面。
根据您具体的需求，选择合适的听诊模式和滤波器，并进行相应的设置和调节。
不同的听诊模式和滤波器适用于不同的听诊对象和环境。
在进行设置和调节时，请确保环境安静，减少干扰声音的干扰，并根据实际需要调整音量和增益。
保持设备与皮肤的接触良好，以获得清晰的听诊效果。
3.3 开始听诊在完成设置和调节后，您可以点击开始听诊按钮，智能听诊器开始捕捉和传输心脏和肺部等器官的声音。
您可以通过耳机、扬声器或笔记本电脑等设备进行实时听诊。
在听诊过程中，除了听取声音外，还可以通过应用程序/软件的显示界面观察心跳频率、肺部呼吸等参数。
根据您对听诊结果的判断，配合临床经验和其他检查手段，进行初步诊断和治疗建议。
4. 注意事项在使用智能听诊器时，请注意以下事项：- 在使用前和使用过程中，确保智能听诊器的卫生和清洁，避免交叉感染。
电子听诊器（一）传统的医用听诊器无放大作用，声音较微弱，塞在耳朵里很不舒服，受环境噪声的影响也较大。
本例介绍的电子听诊器，采用多级低噪声放大器，其输出音量可调，频响效果好、背景噪声小，还具有LED显示功能。
电路工作原理该电子听诊器电路由拾音传感器、前置放大器、低通滤波放大器、缓冲放大器、音频放大器和LED显示电路组成，如图所示。
拾音传感器电路由传声器(话筒)BM和R1等组成。
前置放大器由集成运算放大电路ICl和电阻器R2～R5等组成。
低通滤波放大器由运算放大集成电路IC2和电阻器R6～R8、电容器C3、C4等组成，其截止频率略大于100Hz。
缓冲放大器由集成运算放大电路IC3担任。
音频放大器由音量电位器RPl、低电压音频放大集成电路IC4、电阻器R13、电容器C5、C6等组成。
LED显示电路由双色发光二极管VL、驱动放大集成电路IC5和电阻器R9～R12组成。
拾音传感器拾取的信号经ICl～IC4滤波与放大后，驱动耳机BE发声。
经IC2等低通滤波后的音频信号再经IC5进一步放大处理，驱动发光二极管VL 与耳机中的声音同步闪亮。
调节RPl的阻值，可改变耳机中音量的大小。
改变电阻器R5和R6的阻值大小，还可改变低通滤波器的截止频率，从而改变该电子听诊器的频响效果。
元器件选择R1一R4和R7～R13均选用1／4W或1／8W金属膜电阻器；R5和R6选用密封式可变电阻器。
RPl选用小型合成碳膜电位器。
C1和C5选用耐压值为16V的电解电容器；C2～C4和C6选用涤纶电容器或独石电容器。
ICl～IC3和IC5均选用LM741或uA741单集成运算放大电路；IC4选用LM386音频放大集成电路。
VL选用二端双色发光二极管，也可以用两只Φ3mm的发光二极管(红色、绿色各一只)反向并联后代用。
BE选用优质双声道立体声耳机。
拾音传感器可自制：用传统听诊器的振膜头，在振膜耳把上套一支3～5cm长的橡胶管，在橡胶管的另一头装入一只超小型驻极体传声器(话筒)。

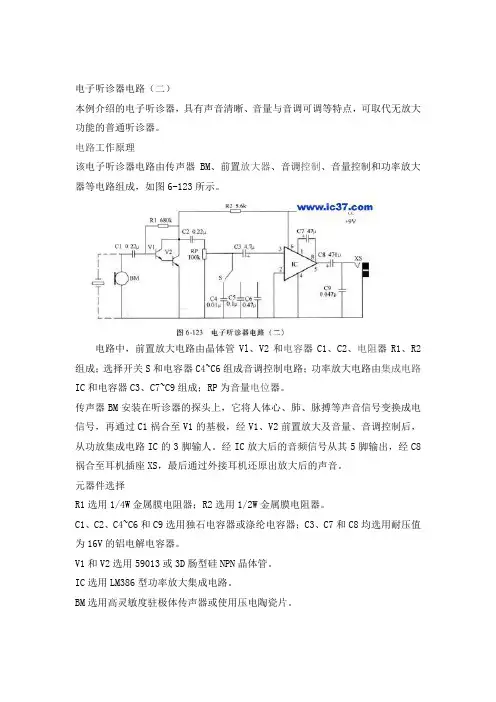

电子听诊器电路（二）
本例介绍的电子听诊器，具有声音清晰、音量与音调可调等特点，可取代无放大功能的普通听诊器。
电路工作原理
该电子听诊器电路由传声器BM、前置放大器、音调控制、音量控制和功率放大器等电路组成，如图6-123所示。
电路中，前置放大电路由晶体管Vl、V2和电容器C1、C2、电阻器R1、R2组成；选择开关S和电容器C4~C6组成音调控制电路；功率放大电路由集成电路IC和电容器C3、C7~C9组成；RP为音量电位器。
传声器BM安装在听诊器的探头上，它将人体心、肺、脉搏等声音信号变换成电信号，再通过C1祸合至V1的基极，经V1、V2前置放大及音量、音调控制后，从功放集成电路IC的3脚输人。
经IC放大后的音频信号从其5脚输出，经C8祸合至耳机插座XS，最后通过外接耳机还原出放大后的声音。
元器件选择
R1选用1/4W金属膜电阻器；R2选用1/2W金属膜电阻器。
C1、C2、C4~C6和C9选用独石电容器或涤纶电容器；C3、C7和C8均选用耐压值为16V的铝电解电容器。
V1和V2选用59013或3D肠型硅NPN晶体管。
IC选用LM386型功率放大集成电路。
BM选用高灵敏度驻极体传声器或使用压电陶瓷片。
心脏病学基本概念系列文库——
电子听诊器
医疗卫生是人类文明之一，
心脏病学，在人类医学有重要地位。
本文提供对心脏病学基本概念
“电子听诊器”
的解读，以供大家了解。
电子听诊器
是用于听诊心脏的电子医疗仪器。
它由传感器、滤波器、放大器、输出终端设备(包括电听筒、扬声器，以及录音、显示与处理)等部分组成。
工作原理是当传感器听音面安放在患者适当部位时可把心脏发出的声音转换成电信号，输送给放大器放大后，可直接或经过分档选定的滤波器输送给电听筒，医生依据听诊筒发生的声音来作出诊断。
该仪器是在电子技术的基础上发展起来的听诊器，它与传统听诊器相比有很大的优越性，对会诊、带领实习医生或进行电化教学都十分有用，既可以避免对同病人的同一部位进行多次重复听诊，又可避免重复听诊时在时间和部位上不同而引起的差异。
而且，在听诊期间，同时利用示波器观察心音图，可得到视和听的双重印象，必要时还可拍摄荧光屏上的心音波形，以供临床分析。
另外，如果在听诊的同时，把心音信号输入心电图机就可以获得心音图，使心脏产生的瞬息变化记录下来作为永久资料，也可用计算机对各种心音波形进行频率分析，自动检测和综合处理。
专利名称：电子听诊器专利类型：实用新型专利发明人：陆国民
申请号：CN92215002.8申请日：19920103
公开号：CN2110461U 公开日：
19920722
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种供医务人员诊断病情使 用的电子听诊器，主要由耳机、耳机导线、放大器、带 开关的音量电位器、受音器输出导线和受音器等组 成。
由于电子听诊器的受音器能将接收到人体内的 声波转换成电信号，然后被放大器放大后送入耳机还 原声波，而且放大量的大小还可以通过带开关的音量 电位器调节，所以听诊灵敏度比市售的听诊器高，电 子听诊器还原声波是采用佩带舒适的耳机，不会产生 市售听诊器由于闭合气路压迫鼓膜及外耳孔被听诊 管口压迫而产生耳朵胀痛感。
申请人：陆国民
地址：201907 上海市宝山区顾村中学
国籍：CN
更多信息请下载全文后查看。
电子听诊器完整版Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】河南工程学院课程设计电子听诊器的设计与制作学生姓名：吴倩文学院：电气信息工程学院专业班级：电子科学与技术1342专业课程：自动检测课程设计指导教师：张秋慧201 6 年 6 月 3 日课程设计成绩评定标准及成绩等级：（优秀、良好、中等、及格、不及格）评阅人：职称：日期：年月日目录1 .引言心音、呼吸音信号是重要的临床医学信号,是进行心脏疾病、呼吸系统疾病判别的重要依据,是医生进行病因、病灶分析的重要信息。
现如今,在心脏疾病和呼吸系统疾病诊断中,听诊仍旧是医生进行检查的主要手段,并且,听诊具有体外检查无创伤、便捷、经济等优点,是广为应用且不可替代。
传统的医用听诊器无放大作用，声音较微弱，受环境噪声的影响较大，电子听诊器采用多级低噪声放大器，其放大倍数适当，频响效果好，背景噪声小，有LED显示功能。
课题目的与意义通过课程设计，了解听诊器的基本原理，熟练掌握传感器信号采集和电子电路的基本设计方法，将理论联系到实践中去，提高综合运用专业知识的能力。
本次课程设计的电子听诊器包括放大电路、滤波电路、电压比较器电路，还包括输出端的音频放大器，此设备具有良好的分析波形能力，能够将设置好的频率段以外的声音频率滤除，故可以清晰的得到放大以后的心音信号，这样有助于医务人员提高初诊的准确度，也为进一步诊断做好了基础。
电子听诊器基本原理听诊器前端是一个面积较大的膜腔，体内声波鼓动膜腔后，听诊器内的密闭气体随之震动，而塞入耳朵的一端，由于腔道细窄，气体震动幅度就比前端大很多，由此放大了患者体内的声波震动。
电子听诊器是利用电子技术放大身体的声音，克服了声学听诊器噪音高的bug。
电子听诊器需要转换的声的声波的电信号，然后被放大和处理，以获得最佳聆听。
与声学听诊器相比，它们都是基于相同的物理原理。
电子听诊器也可与计算机辅助听诊计划的分析所记录的心的声音病理或无辜的心脏杂音。
拾音器的主要作用就是采集听诊音，功能相当于“麦克风”；放大及滤波装置则是“音箱”，把听诊音放大；处理芯片则用于降低杂音的干扰，保证获得理想的声音数据；通过A/D转换将模拟信号转换成数字信号，经液晶显示屏显示。
本设计的主要工作该电子听诊器电路由拾音传感器、前置放大器、低通滤波放大器、控制电路和LED显示电路等组成，将微弱的心音信号通过拾音传感器之后，经放大电路将其放大，然后通过滤波电路将干扰信号滤除，相应的编程下载到单片机中，把调理电路的模拟输出信号用A/D转换器变成数字量后，再由单片机送到液晶显示屏显示，除此之外，可以通过按键进行有要求的切换想要的信号。
2 .设计方案方案一原理参考框图如图1所示：图1 电子听诊器的总结构框图这个题目可以通过单片机实现，将各部分电路接在单片机上，通过编程实现，本次课程设计时通过方案一来进行实现的。
方案二图2 电子听诊器的结构框图3. 硬件设计前置放大电路采用三极管运放结构组成前置放大电路，该放大器的带宽为~，该放大电路具有高输入阻抗，高共模抑制比，从而减少干扰等。
该放大器的增益为：A=[(R8+R9)*R6]/(R9*R4)*（1+2*R2/R3）滤波电路该滤波电路的设计，与方案设计中的介绍一样。
本课程设计采用通频带为~的级联型一阶带通滤波电路。
全频道包括的振动频率范围较广，低频道适用于听诊低频杂音。
所以我们可以根据不同的通频带计算出相应的器件参数，可以通过编程可按键来进行控制。
图3滤波电路4滤波电路仿真图主要元器件的介绍STC89C51的引脚图和功能89C51单片机采用40只引脚的双列直插封装DIP方式，目前大多数为此类封装方式，89C51除采用方形封装方式，为44只引脚。
89C51是一种带4K字节闪烁可编程可擦除只读存储器的低电压，高性能CMOS8位微处理器，俗称单片机。
STC系列单片机是美国STC公司最新推出的一种新型51内核的单片机。
片内含有Flash程序存储器、SRAM、UART、SPI、A\D、PWM等模块。
该器件的基本功能与普通的51单片机完全兼容。
其主要功能、性能参数:(1)内置标准51内核，机器周期：增强型为6时钟，普通型为12时钟;(2)工作频率范围：0~40MHZ，相当于普通8051的0~80MHZ;(3)STC89C5xRC对应Flash空间：4KB\8KB\15KB;(4)内部存储器（RAM)：512B;(5)定时器\计数器：3个16位；(6)通用异步通信口（UART）1个；(7)中断源:8个；(8)有ISP(在系统可编程）\IAP(在应用可编程),无需专用编程器\仿真器；(9)通用I\O口：32\36个；(10)工作电压：~；图589C51实物图图6 89C51引脚图LM358N引脚图及特点LM358N里面包括有两个高增益、独立的、内部频率补偿的双运放，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。
LM358N的特点:（1）内部频率补偿（2）低输入偏流（3）低输入失调电压和失调电流（4）共模输入电压范围宽，包括接地（5）差模输入电压范围宽，等于电源电压范围(6)直流电压增益高(约100dB)(7)单位增益频带宽(约1MHz)(8)电源电压范围宽：单电源(3—30V)；(9)双电源(±一±15V)(10)低功耗电流，适合于电池供电(11)输出电压摆幅大(0至图7 LM358N引脚图 LM393P引脚及功能LM393P是双电压比较器集成电路,其内部采用双列直插8脚塑料封装（DIP8）和微形的双列8 脚塑料封装（SOP8）。
输出负载电阻能衔接在可允许电源电压范围内的任何电源电压上，不受 Vcc端电压值的限制.此输出能作为一个简单的对地SPS开路(当不用负载电阻没被运用)，输出部分的陷电流被可能得到的驱动和器件的β值所限制.当达到极限电流(16mA)时，输出晶体管将退出而且输出电压将很快上升。
图8 LM393引脚图原器件清单：STC89C51RC 1个LM358N 1个LCD1602 1个LM393P 1个蜂鸣器 1个传声器1个4*2底座3个按键1个10K可调电阻3个定值电阻若干定值电容若干4. 软件设计单片机程序设计基于51单片机的设计，将其对信号转换的编程下载到单片机中。
其系统流程图如下图所示：图9程序流程图5.调试运行及结果调试结果与分析：经传感器收集信号，经过放大电路和滤波电路，得到有用的信号，并且经过单片机编程控制，然后通过按键可以进行心音、肺音的切换，当被检测的心音不在所设定的正常频率范围内时，蜂鸣器就会响起，发出警报，这时显示频上会出现跳动次数，无论测得的心音是否正常，显示频上都会显示出结果。
焊接完整电路后，经调试发现结果运行正常，蜂鸣器声音正常，显示器显示正常。
仿真原理图：10 仿真原理图信号调理电路信号调理电路主要是由音频信号采集、前置放大电路、高低通滤波电路组成，音频信号采集是通过拾音传感器MIC，人的通心音信号一般只有几十毫伏，本设计的把采样信号通过前置放大电路，把心音放大30倍，放大倍数A=1+Rf/R1,本次前置放大中Rf和R1的取值为6k和200；滤波电路分为高通滤波电路和低通滤波电路，由于心音的频带在20Hz-1000Hz，由ω=2πf,ω=1/RC,可得f=1/2πRC。
由此可得高通滤波中R1=R2=,C1=C2=;由于实际实验中出现误差，故本次设计的低通为R1=R2=,C1=C2=。
经过滤波处理之后的信号，是一个带宽在~之间的信号，它代表了心率信号的频率范围。
波形整理电路的意义在于，将模拟信号量转换成可供单片机识别的边沿信号，以供程序进行计数分析。
滤波之后的信号由电压比较器的反向输入端输入给电压比较器，而电压比较器的同向输入端经由分压电路，提供给电路一个基准电压，根据关系式：判断比较器比较输出值。
6.总结设计所做的工作在本次课程设计中，我们是四个人分为一组，按照流程来，每个人都有了相应的分工，在各自独立完成自己的那份工作的同时，会认真学习和记录课程中其他部分的进度与设计。
我主要负责的是滤波电路那一部分，虽然最终的实际结果与理论上存在了一定的误差，但是通过反复的计算与调试，对电阻的阻值和电容的大小做出了相应的改变，误差在可观范围内。
除此之外，我还进行了部分焊接。
不足与待改进之处在进行仿真过程中，由于对各个电阻，电容等的大小没有准确的把握，导致进行调试时出现各种问题；在A/D转换的过程中出现信号失真，上半波波形不完整，经发现失真的原因是工作电压范围较小，当超出最大电压或低于最小电压时，便会出现失真；焊接电路板的外观不太美观，出现焊锡溢出的现象，从而出现信号噪声较大，这就需要我们进行对焊接熟练的掌握；设计心得体会通过本次课程设计，在不断收集资料的过程中，让我对本专业有了更进一步的认识，同时发现自己一点一点地在进步，我们以小组的形式认真负责地完成自己负责的那份工作，我对滤波电路的分类、原理、应用等都有了更加明确的了解，除此之外，在我们小组成员的帮助下，我对各级放大电路及单片机的编程等都有了比之前更好的掌握，同时让我们深刻了解到了团结的重要性，在齐心协力的情况下我们互相帮助，在老师的耐心指导下我们及时改正，所以本次实训进展的很顺利，焊接的实物也能很好的工作，激发了我的学习兴趣，提高了我的动手实践能力。
实物图如下所示：图11 实物图参考文献[1] 杨洋.蓝牙电子听诊器设计[D]. 华东师范大学.2011.[2] 清华大学电子学教研室.模拟电子技术基础.第一版.北京：高等教育出版社.1985:365-367.[3]戴文强.新型心电信号放大器处理器的设计.电子技术 .1992 .19（4）：7。
