项目一一控一白炽灯照明电路的安装与调试1.任务描述白炽灯在日常生活和生产中十分常见，结构简单，使用可靠，价格低廉，电路结构也简单，应用较广，初学电工首次掌握它的安装技巧，从而举一反三掌握其它灯具的安装,电路原理图如图1.1所示。

图 1.1 一控一白炽灯照明电路原理图2.任务目标2.1知识目标➢掌握白炽灯、开关、断路器的电气符号➢能叙述一控一白炽灯电路的工作原理。

2.2技能目标➢根据原理图安装一控一白炽灯电路➢能排除一控一白炽灯电路的故障3.任务分析3.1所需器材本任务所需的器材如表1-1所示。

表1-1 所需器材清单3.2 所需知识对于一控一白炽灯电路安装与调试过程中，需要我们掌握整体电路的识图、原理分析、接线步骤、调试方法及故障排除等方面的知识和能力，具体如下：（1）一控一白炽灯电路的识图；（2）一控一白炽灯电路原理分析的方法；（3）一控一白炽灯电路的具体接线步骤与调试方法。

（4）一控一白炽灯电路故障的排除方法4.知识链接4.1 认识----白炽灯1、白炽灯是根据电流的热效应制成的发光器件，它是将灯丝通电加热到白炽状态，利用热辐射发出可见光的电光源，至500℃时开始发出可见光，随温度增加，从红一橙一黄一白逐步变化。

白炽灯的主要部件为灯丝、玻壳、填充气体和灯头。

灯丝是白炽灯的发光部件，由钨丝制成。

为减少钨丝与灯中填充气体的接触面积，从而减少由于热传导所引起的热损失，常将直线状钨丝绕成螺旋状，采用双重螺旋灯丝的白炽灯，光效更高。

白炽灯的灯丝被包围在一个密封的的玻壳内，从而与外界隔绝，避免因氧化而烧毁。

为了减少灯丝的蒸发，从而提高灯丝的工作温度和光效，必须在灯泡内充入合适的惰性气体。

在普通白炽灯内充氢氮混合气。

灯头是白炽灯电连接和机械连接部分。

按形式和用途主要分为螺口式灯头，插口式灯头，预聚集焦式灯头及各种特种灯头，其外形与符号如图1.2所示。

（a）螺口式（b）插口式（c）符号图1.2 白炽灯外形及符号2、灯座是保持灯的位置，使灯与电源相连接的器件。

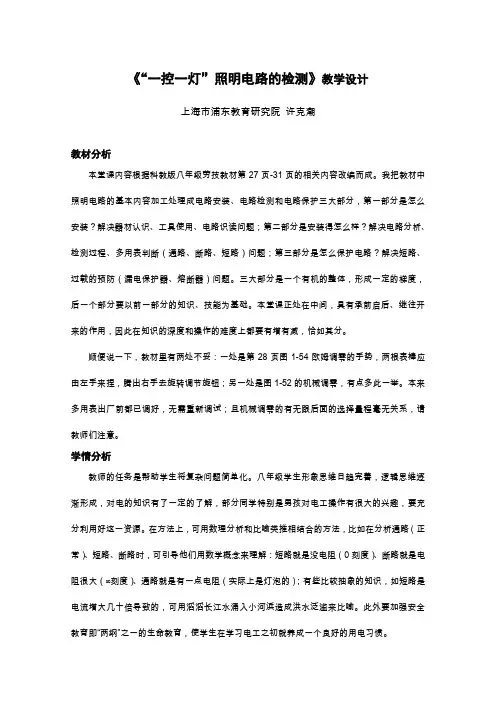

《“一控一灯”照明电路的检测》教学设计上海市浦东教育研究院许克潮教材分析本堂课内容根据科教版八年级劳技教材第27页-31页的相关内容改编而成。

我把教材中照明电路的基本内容加工处理成电路安装、电路检测和电路保护三大部分，第一部分是怎么安装？解决器材认识、工具使用、电路识读问题；第二部分是安装得怎么样？解决电路分析、检测过程、多用表判断（通路、断路、短路）问题；第三部分是怎么保护电路？解决短路、过载的预防（漏电保护器、熔断器）问题。

三大部分是一个有机的整体，形成一定的梯度，后一个部分要以前一部分的知识、技能为基础。

本堂课正处在中间，具有承前启后、继往开来的作用，因此在知识的深度和操作的难度上都要有增有减，恰如其分。

顺便说一下，教材里有两处不妥：一处是第28页图1-54欧姆调零的手势，两根表棒应由左手来捏，腾出右手去旋转调节旋钮；另一处是图1-52的机械调零，有点多此一举。

本来多用表出厂前都已调好，无需重新调试；且机械调零的有无跟后面的选择量程毫无关系，请教师们注意。

学情分析教师的任务是帮助学生将复杂问题简单化。

八年级学生形象思维日趋完善，逻辑思维逐渐形成，对电的知识有了一定的了解，部分同学特别是男孩对电工操作有很大的兴趣，要充分利用好这一资源。

在方法上，可用数理分析和比喻类推相结合的方法，比如在分析通路（正常）、短路、断路时，可引导他们用数学概念来理解：短路就是没电阻（0刻度）、断路就是电阻很大（∞刻度）、通路就是有一点电阻（实际上是灯泡的）；有些比较抽象的知识，如短路是电流增大几十倍导致的，可用滔滔长江水涌入小河浜造成洪水泛滥来比喻。

此外要加强安全教育即“两纲”之一的生命教育，使学生在学习电工之初就养成一个良好的用电习惯。

教学目标1、知识与技能：①知道“断路”、“短路”的含义和“短路”的危害性；②认识多用表，理解多用表电阻档检测电路的原理，了解检测电路的基本过程和方法，学会使用多用表检测“一控一灯”电路。

今天分享几个家装电工必备的接线，从简单到复杂，首先一个开关控一个灯。

一灯一控我们可以用单联单控开关也可以用单联双控开关，只不过用单联双控开关时省掉一个L2接点。

单控
一灯一控：接线的要点就是零线进灯，火线进开关，不管是几个开关控制一个灯，开关都是控制火线的通断。

一灯双控
一灯双控：2个单联双控开关，L为公共点，两个开关的L1L2相连即可，交叉连接亦可。

一灯三控
一灯三控：2个单联双控开关中间加一个单联多控，也可以买个四触点的中途开关。

一灯四控
一灯四控：2个单联双控开关中间加2个单联多控开关，学会了一灯四控，五六七...再多控都不在话下，原理都是一样的。

一开加五孔的接线
一开加五孔：这种开关有两种接法，一种是开关控制5孔插座，一种是不控制插座。

如上图插座的L点接的单联双控的L点，这种接法不控制插座。

第二种接法
五孔插座的L点接单联双控开关的L1，这种是全控接法，开关控制灯和插座。

喜欢的点个赞吧。

一灯一控照明线路概述
一灯一控照明线路主要由电源、开关、灯具、导线等组成。

电源是提
供照明系统所需电能的装置，主要由电压稳定器、电源线等组成。

开关是
用于控制灯具的开关状态的装置，一般有单联单控或单联多控的形式。

灯
具是产生光线的装置，可以是各种类型的灯泡、荧光灯等。

在一灯一控照明线路中，电源通过导线连接到开关，开关再通过另一
根导线连接到灯具。

当开关处于闭合状态时，电流可以从电源经过开关流
向灯具，灯具就会发光；而当开关处于断开状态时，电流无法流通，灯具
就不会亮起。

在实际应用中，一灯一控照明线路可以应用于房间的照明控制、室外
景观照明等场景。

以房间照明为例，通常会在进入房间的门口设置一个开关，通过控制这个开关的状态，就可以方便地控制房间内的灯具开关。

这
种方式可以提高照明的便利性和灵活性，也可以节约能源，降低成本。

在设计一灯一控照明线路时，需要考虑以下几个因素。

首先是安全性，应确保线路设计符合相关的安全标准，避免电路过载、短路等问题。

其次
是可靠性，要选择高质量的电源、开关和导线等元件，以保证线路正常工作。

此外，还要考虑线路的灵活性，要根据实际需求选择合适的开关类型
和线路布局方式，以实现不同场景的灯光控制。

总结起来，一灯一控照明线路是一种基本的照明控制方式，通过一个
开关控制一个灯具的开关状态，实现对照明的开关控制。

它适用于房间照明、室外景观照明等场景，具有较高的便利性和灵活性。

在设计一灯一控
照明线路时，需要考虑安全性、可靠性和灵活性等因素，以保证线路的正
常工作和实现实际需求。

实训（实训、一体化）授课教案电,具体办法应按三相五线制敷设要求的规定实施.我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。

如果我们取三个线圈，将它们在空间位置上相差点120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。

由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。

工业用电采用三相电，如三相交流电动机等。

相与相之间的电压是线电压，电压为380V。

相与中心线之间称为相电压，电压是220V。

在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时，零线将有零序电流通过，过长的低压电网，由于环境恶化，导线老化、受潮等因素，导线的漏电电流通过零线形成闭合回路，致使零线也带一定的电位，这对安全运行十分不利。

在零干线断线的特殊情况下,断线以后的单相设备和所有保护接零的设备产生危险的电压，这是不允许的。

2）漏电保护器工作原理如果有人体触摸到电源的线端即火线，或电器设备内部漏电，这时电流从火线通过人体或电器设备外壳流入大地，而不流经零线，火线和零线的电流就会不相等，漏电保护器检测到这部分电流差别后立刻跳闸保护人身和电器的安全，一般这个差流选择在几十毫安。

3）一控一灯电路控制原理4）电路检修方法1.故障判别的一般方法检修故障，关键是找出故障部位。

一套住房，可能出现故障的地方较多。

要能比较迅速地排除故障，就需要掌握寻找故障的基本方法，这样才能使检修工作事半功倍。

发生故障后，先根据故障现象判断出故障存在的大概部位，缩小故障范围。

然后有的放矢地在这个确定的部位寻找故障确切部位。

例如，家里的电灯突然熄灭了，应当首先观察左右邻居的电灯是否熄灭。

如果邻居的电灯都不亮，这说明室外电路或保险丝有了故障。

如邻居的灯都亮，这说明自己家里的电路发生了故障。

接着要根据家里电路的构成情况：电源从何处进户、总干线走向如何、有哪些分支电路、每盏灯是如何控制的等，逐步缩小范围，找出故障部位。

一灯单控、一灯双控、一灯三控、一灯多控照明电路图一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图三控开关接线图日光灯接线图双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可仅供学习与交流，如有侵权请联系网站删除谢谢7单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可仅供学习与交流，如有侵权请联系网站删除谢谢8单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可仅供学习与交流，如有侵权请联系网站删除谢谢9单联双控开关接线图、单联多控开关接线原理图/比较图仅供学习与交流，如有侵权请联系网站删除谢谢10单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图，整理双联双控开关接线图的三种接线方法特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。

因此不提倡使用这种省线法布线。

一灯三控接线图三个位置控制一个灯，需要两只双控开关加一只中途开关；四个位置控制一个灯，需要两只双控开关加两只中途开关；五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。

在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。

双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。

简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。

接线可看下面的原理图。

照明线路的控制方式（一灯双控）（多灯双控）
照明线路的控制方式
1单灯单控方式
单灯单控式,就是一个单控开关控制一盏照明灯的线路,它是室内照明线路中最常用的一种控制线路,例如厨房、卫生间的照明控制线路,不需要多个控制开关,只需在门口处设置一个单控开关对照明灯进行控制即可,如图所示。

单灯单控控制方式
2多灯单控方式一
多灯单控式,就是一个单控开关控制多盏用明灯的亮灭,或者对多个房间的照明灯进行控制,这种控制线路多用于室内装饰射灯对多个房间的照明灯进行控制,这种控制线路多用于室内装饰射灯的地方,如图所示
多灯单控控制方式
3.单灯多控方式
单灯多控式，就是使用多个控制开关对一盏照明灯进行控制，所采用的控制开关多为双控或三控开关。

这种控制线路一般用于需要多个方位对一盏照明灯进行控制的地方,例如客厅、卧室等地,如图所示
单灯多控控制方式
提示
客厅的空间较大,需要在住户门口和卧室门口各设置一个开关对客厅内的照明灯进行控制,这样住户也可在卧室门口控制客厅的照明灯;而
卧室需要在门口和床头各设置一个开关,这样住户可在出入卧室或床上时对照明灯进行控制。

4多灯多控方式
多灯多控式,就是用一个多控开关,对多个照明灯进行控制该控制线路一般用于家庭的走廊、客厅或需要多控开关对多个照明灯进行控制的环境中,如图所示。

多灯多控控制方式。
