三维数字地形图测绘技术探索 梁娟

三维数字地形图测绘技术要点分析孟凡争摘要：本文对三维数字地形图测绘技术要点进行了分析，文章从阐述三维数字地形图测绘技术要点概况入手，进一步介绍了三维数字地形图获取空间数据的相关技术，最后研究了三维地形及地物测绘内容和三维地形地物模型的空间匹配集成技术。

关键词：三维数字地形图测绘技术；概况；空间数据；空间匹配集成技术前言在现代社会事业的建设与发展中，测绘工作是非常重要的一部分，为了提升测绘工作的质量，需要采取一系列先进的测绘技术，三维数字地形图测绘技术就是一大利器，利用该技术可以获取更高精度的数据信息，便捷的操作手法和高度智能化的模式，在省时省力、提升效率方面有着重要意义，推动了工程测绘更好更快地开展。

1、三维数字地形图测绘技术要点概述目前在测绘事业的发展过程中，三维空间地形图成为非常有效的一大利器，这和传统的二维空间地形图比较而言，打破了空间的制约，使得二维数字地形图的内容得到充分的拓展。

三维地理空间信息的存在，以一种三维空间的角度，更真实全面地解析事件和三维数字地形图间所表现出的空间联系，根据大比例尺对某个地区范围内的地形地物做更形象与全面的呈现，因此其市场前景极为宽泛，而且对于促进三维GIS发展意义重大。

而在三维数字地形图中，一系列精准而整体化的数据信息构成了技术的关键，目前大比例尺三维数字地形图获取空间数据的途径主要包括了数字摄影测量、全站仪测量等等。

2 、三维数字地形图获取空间数据的相关技术2.1 数字摄影测量技术数字摄影测量是基于数字影像与摄影测量的基本原理，应用计算机技术、数字影像处理、影像匹配、模式识别等多学科的理论与方法。

随着全数字摄影测量系统的应用，摄影测量产品已经从影像图等向4D产品转化，采取摄影测量的方式，可以实现某地区地形立体空间模型的搭建，并且通过对高程数据的大规模获取，来实现三维数字模型的打造，在常见的地域内，利用数字摄影测量技术来绘制有效的三维数字地形图资料，成为非常常见的一种现象。

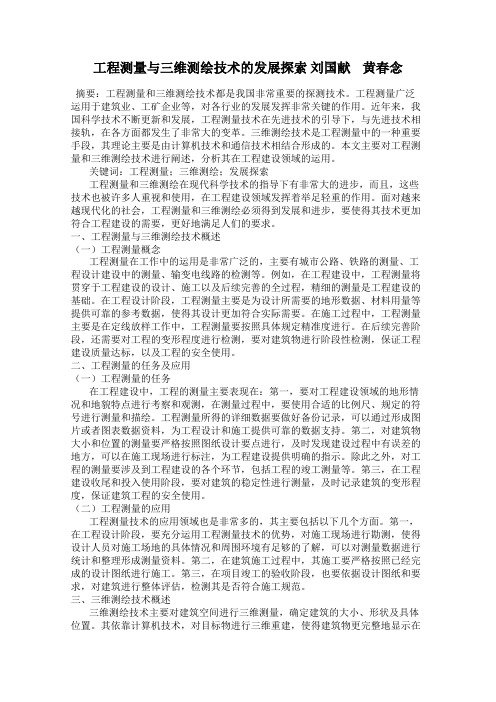

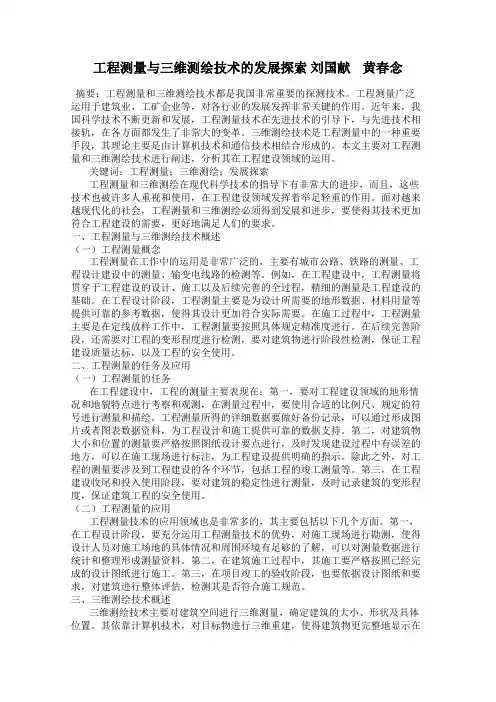

工程测量与三维测绘技术的发展探索刘国献黄春念摘要：工程测量和三维测绘技术都是我国非常重要的探测技术。

工程测量广泛运用于建筑业、工矿企业等，对各行业的发展发挥非常关键的作用。

近年来，我国科学技术不断更新和发展，工程测量技术在先进技术的引导下，与先进技术相接轨，在各方面都发生了非常大的变革。

三维测绘技术是工程测量中的一种重要手段，其理论主要是由计算机技术和通信技术相结合形成的。

本文主要对工程测量和三维测绘技术进行阐述，分析其在工程建设领域的运用。

关键词：工程测量；三维测绘；发展探索工程测量和三维测绘在现代科学技术的指导下有非常大的进步，而且，这些技术也被许多人重视和使用，在工程建设领域发挥着举足轻重的作用。

面对越来越现代化的社会，工程测量和三维测绘必须得到发展和进步，要使得其技术更加符合工程建设的需要，更好地满足人们的要求。

一、工程测量与三维测绘技术概述（一）工程测量概念工程测量在工作中的运用是非常广泛的，主要有城市公路、铁路的测量、工程设计建设中的测量、输变电线路的检测等。

例如，在工程建设中，工程测量将贯穿于工程建设的设计、施工以及后续完善的全过程，精细的测量是工程建设的基础。

在工程设计阶段，工程测量主要是为设计所需要的地形数据、材料用量等提供可靠的参考数据，使得其设计更加符合实际需要。

在施工过程中，工程测量主要是在定线放样工作中，工程测量要按照具体规定精准度进行。

在后续完善阶段，还需要对工程的变形程度进行检测，要对建筑物进行阶段性检测，保证工程建设质量达标，以及工程的安全使用。

二、工程测量的任务及应用（一）工程测量的任务在工程建设中，工程的测量主要表现在：第一，要对工程建设领域的地形情况和地貌特点进行考察和观测，在测量过程中，要使用合适的比例尺、规定的符号进行测量和描绘。

工程测量所得的详细数据要做好备份记录，可以通过形成图片或者图表数据资料，为工程设计和施工提供可靠的数据支持。

第二，对建筑物大小和位置的测量要严格按照图纸设计要点进行，及时发现建设过程中有误差的地方，可以在施工现场进行标注，为工程建设提供明确的指示。

《装备维修技术》2021年第14期—363—刍议三维数字地形图测绘技术袁成福（安徽汉谷测绘有限公司，安徽合肥230000）摘要：本文从三位数字测绘入手，对其实际应用技术进行分析。

对该技术的应用方法进行梳理，根据技术上的优势，与模型等进行集成匹配，制定完整的三位数字地图绘制方案。

关键词：三维数字；地形图；测绘技术三位数字地形图是当前地形测绘的重要技术，可以通过大比例尺直观地将测绘信息放大，直观地呈现出来，表达出地理信息的实际起伏。

利用该技术对地物进行表示时，可以对其真实样貌进行描绘。

获取更加详细的数据，提升测绘效率，保证最终测绘结果的准确性，展现出实际的空间立体结构，为后续活动开展提供参考。

1三维数字地形图概念与意义1.1三维数字地形图概念三维数字地形图建立在二维的基础上，结合二维数字地形图的技术，对技术加以优化和补充。

增加了空间信息，可以对空间内的高程等进行观测，充分展现勘测的地形和地势，通过三维的方式使其更加立体、直观的展现出来。

作为矢量图，三位数字地形图，可以使用比例尺对空间事物进行有效的表示，获取水平、竖直等方向的内容，使内容展现的更为具体。

尤其在进行全站仪测量等测量工作中，结合了当前先进的GPS、GIS 等技术，可以更有效的展现出三位数字地形图的测绘成果，将勘测的地形起伏等更完美的展现出来。

1.2三维数字地形图绘制意义三位数字地形图在实际测绘过程中，通过对各项技术的有效应用，打破传统测绘的局限性。

可以更有效的对现有的地形数据进行处理，对数据进行拆分和分析，直观的将勘测到的数据信息呈现出来，确保地形图在经济发展过程中，可以有效的应用在各个领域中。

由于该技术是借助三维离散点对地形进行表示，使得表示过程中，可以完全按照参照物的等比例尺寸进行表达，对地表起伏的形态和结构进行有效反映，为后续工作开展提供技术上的支持。

三位数字地形图依据网络为测绘支撑，结果多是数字为主，可以有效对其测绘结果进行存储，同传统测绘相比较，更具备实用性。

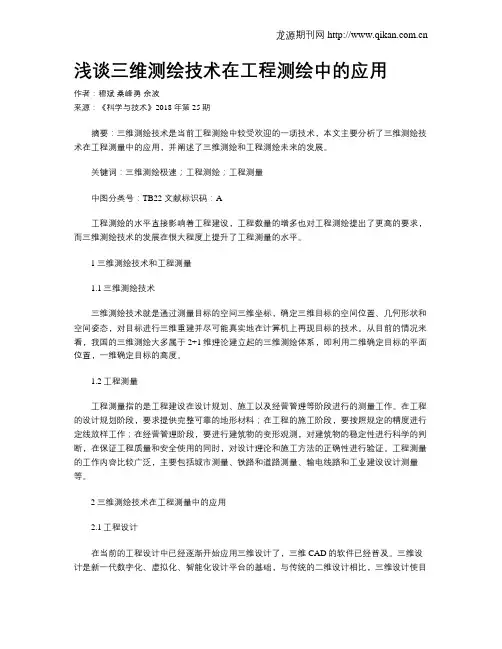

浅谈三维测绘技术在工程测绘中的应用作者：穆斌桑峰勇余波来源：《科学与技术》2018年第25期摘要：三维测绘技术是当前工程测绘中较受欢迎的一项技术，本文主要分析了三维测绘技术在工程测量中的应用，并阐述了三维测绘和工程测绘未来的发展。

关键词：三维测绘极速；工程测绘；工程测量中图分类号：TB22 文献标识码：A工程测绘的水平直接影响着工程建设，工程数量的增多也对工程测绘提出了更高的要求，而三维测绘技术的发展在很大程度上提升了工程测量的水平。

1三维测绘技术和工程测量1.1三维测绘技术三维测绘技术就是通过测量目标的空间三维坐标，确定三维目标的空间位置、几何形状和空间姿态，对目标进行三维重建并尽可能真实地在计算机上再现目标的技术。

从目前的情况来看，我国的三维测绘大多属于2+1维理论建立起的三维测绘体系，即利用二维确定目标的平面位置，一维确定目标的高度。

1.2工程测量工程测量指的是工程建设在设计规划、施工以及经营管理等阶段进行的测量工作。

在工程的设计规划阶段，要求提供完整可靠的地形材料；在工程的施工阶段，要按照规定的精度进行定线放样工作；在经营管理阶段，要进行建筑物的变形观测，对建筑物的稳定性进行科学的判断，在保证工程质量和安全使用的同时，对设计理论和施工方法的正确性进行验证。

工程测量的工作内容比较广泛，主要包括城市测量、铁路和道路测量、输电线路和工业建设设计测量等。

2三维测绘技术在工程测量中的应用2.1工程设计在当前的工程设计中已经逐渐开始应用三维设计了，三维CAD的软件已经普及。

三维设计是新一代数字化、虚拟化、智能化设计平台的基础，与传统的二维设计相比，三维设计使目标更加立体化、更形象化。

在现代工程设计中，三维CAD软件已逐渐普及，其可以在现状图的基础上进行工程设计，并进行三维测绘的跟进。

2.2工程施工传统的施工技术已经无法满足现代工程的需求了，现在很多复杂工程采取立体式吊装式施工，传统的逐层施工已经无法满足。

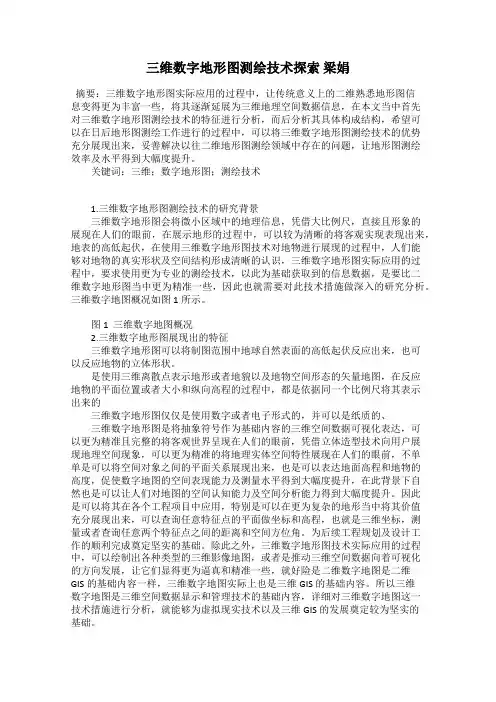

三维数字地形图测绘技术探索梁娟摘要：三维数字地形图实际应用的过程中，让传统意义上的二维熟悉地形图信息变得更为丰富一些，将其逐渐延展为三维地理空间数据信息，在本文当中首先对三维数字地形图测绘技术的特征进行分析，而后分析其具体构成结构，希望可以在日后地形图测绘工作进行的过程中，可以将三维数字地形图测绘技术的优势充分展现出来，妥善解决以往二维地形图测绘领域中存在的问题，让地形图测绘效率及水平得到大幅度提升。

关键词：三维；数字地形图；测绘技术1.三维数字地形图测绘技术的研究背景三维数字地形图会将微小区域中的地理信息，凭借大比例尺，直接且形象的展现在人们的眼前，在展示地形的过程中，可以较为清晰的将客观实现表现出来，地表的高低起伏，在使用三维数字地形图技术对地物进行展现的过程中，人们能够对地物的真实形状及空间结构形成清晰的认识，三维数字地形图实际应用的过程中，要求使用更为专业的测绘技术，以此为基础获取到的信息数据，是要比二维数字地形图当中更为精准一些，因此也就需要对此技术措施做深入的研究分析。

三维数字地图概况如图1所示。

图1 三维数字地图概况2.三维数字地形图展现出的特征三维数字地形图可以将制图范围中地球自然表面的高低起伏反应出来，也可以反应地物的立体形状。

是使用三维离散点表示地形或者地貌以及地物空间形态的矢量地图，在反应地物的平面位置或者大小和纵向高程的过程中，都是依据同一个比例尺将其表示出来的三维数字地形图仅仅是使用数字或者电子形式的，并可以是纸质的、三维数字地形图是将抽象符号作为基础内容的三维空间数据可视化表达，可以更为精准且完整的将客观世界呈现在人们的眼前，凭借立体造型技术向用户展现地理空间现象，可以更为精准的将地理实体空间特性展现在人们的眼前，不单单是可以将空间对象之间的平面关系展现出来，也是可以表达地面高程和地物的高度，促使数字地图的空间表现能力及测量水平得到大幅度提升，在此背景下自然也是可以让人们对地图的空间认知能力及空间分析能力得到大幅度提升。

测绘技术在城市规划中的三维可视化展示方法近年来，城市规划领域对于测绘技术的应用日益重要。

城市规划师不再依赖于传统的二维平面图纸，而是可利用现代的测绘技术实现对城市规划的三维可视化展示。

本文将探讨测绘技术在城市规划中的三维可视化展示方法。

首先，测绘技术在城市规划中的三维可视化展示的基础是数字地形模型（Digital Terrain Model，DTM）。

DTM是通过测绘技术获取到的地形数据的数字表示形式。

在三维可视化展示中，城市规划师可以将不同的地形数据整合到DTM 中，从而形成一个真实的地理环境。

这样的基础数据对于城市规划的可视化非常重要，可以更好地理解城市的地形和地势特点。

其次，测绘技术在城市规划中的三维可视化展示还涉及到建筑物的模型构建。

城市规划师可以利用测绘技术获取建筑物的各种数据，如高度、形状、位置等，并将这些数据转化为三维模型。

通过这些三维模型，城市规划师可以在虚拟环境中更加直观地观察建筑物的分布、密度和高度特征，有助于制定合理的城市规划方案。

与此同时，测绘技术在城市规划中的三维可视化展示还可实现对道路、绿化、水系等城市基础设施的展示。

城市规划师可以利用测绘技术获取到的道路、绿化、水系等数据，并将其转化为三维模型，将这些基础设施与建筑物、地形等要素结合起来展示。

这样的三维可视化展示方法可以帮助规划师更好地理解城市的整体格局和布局，从而做出优化和调整。

此外，测绘技术在城市规划中的三维可视化展示方法还可以应用于对城市功能区划的展示。

城市规划师可以基于测绘技术获取到的各类地理数据，对城市内不同功能区进行划分，并将其在三维场景中进行展示。

这样的三维可视化展示方法可以使规划师和决策者更好地理解不同区域的用地功能和分布，有助于制定更具可行性和科学性的城市规划方案。

需要指出的是，测绘技术在城市规划中的三维可视化展示方法还面临一些挑战和难题。

例如，如何获取精确的地形数据、建筑物数据和基础设施数据，如何准确地将这些数据整合到一个统一的三维场景中等等。

三维数字地形图测绘技术的研究随着科技的不断发展，三维数字地形图测绘技术逐渐成为地理信息科学领域的重要研究方向。

本文将详细探讨三维数字地形图测绘技术的研究背景、研究方案、数据处理与分析以及结论与展望。

三维数字地形图测绘技术是一种利用现代测量技术获取地形信息，并对其进行数据处理和分析，最终绘制出三维地形图的方法。

这种技术以其高精度、高效率和直观性等特点，广泛应用于土地资源调查、城市规划、灾害预警等领域。

因此，对三维数字地形图测绘技术的研究具有重要意义。

在三维数字地形图测绘技术中，最常用的测量方法包括全球定位系统（GPS）、激光扫描技术（LIDAR）和卫星遥感等。

全球定位系统（GPS）是一种利用卫星信号进行定位的技术。

通过GPS 接收机，可以获取地球表面任意点的经纬度和高程信息。

这种技术在户外测量中具有较高的精度和效率。

激光扫描技术（LIDAR）是一种利用激光雷达对地表进行扫描以获取地形信息的方法。

LIDAR设备可以快速获取大量地表数据，并能够准确测量植被覆盖下的地形。

卫星遥感是一种利用卫星图像获取地形信息的技术。

通过分析卫星图像，可以提取出地形特征、地貌形态等信息。

这种技术具有大范围、低成本的优势，但精度相对较低。

获取地形信息后，需要对数据进行处理和分析，以便绘制出完整的三维数字地形图。

数据处理主要包括数据采集、编辑、处理与分析等步骤。

数据采集主要通过上述测量方法获取地形数据。

在数据采集过程中，需要注意数据的精度和覆盖范围。

数据编辑主要是对采集到的数据进行预处理，如去除噪声、滤波平滑等，以提高数据质量。

数据处理是将采集到的数据进行坐标转换、插值等处理，以生成连续的地形曲面。

常用的数据处理方法包括泰森多边形法、距离反比权重法等。

数据分析则是通过地形起伏度、坡度、剖面分析等方法，对地形数据进行深入挖掘，以便更好地理解地形特征和地貌形态。

通过对三维数字地形图测绘技术的研究，我们可以发现，测量精度的提高、数据处理方法的优化以及系统建设的完善是今后需要重点和改进的方向。

专利名称：一种基于三维地图的测绘系统专利类型：发明专利
发明人：王东风,冯亮,王腾蛟,杜国红
申请号：CN201810059664.3
申请日：20180122
公开号：CN108280869A
公开日：
20180713
专利内容由知识产权出版社提供
摘要：本发明公开了测绘工程技术领域的一种基于三维地图的测绘系统，包括地图显示客户端和数据提供客户端，所述地图显示客户端和数据提供客户端均通过串口通信与所述测绘系统服务器通信，所述测绘系统服务器通过无线远传模块接受所述远程客户端的控制，所述测绘系统服务器还与所述数据库连接，所述测绘系统服务器通过数据输出模块与所述打印机连接，本发明通过客户端用户界面和三维渲染模块实现三维地图操作及加速渲染的过程，降低三维模型渲染所花费的时间，采用服务器端统一管理模型数据的策略，随着客户端的请求，发送下相应的模型信息，增强本系统的可扩展性，同时能够降低三维地图模型的运行维护成本。

申请人：河南华泰规划勘测设计咨询有限公司
地址：453400 河南省济源市沁园南路135号锦江商务公馆
国籍：CN
代理机构：北京国坤专利代理事务所(普通合伙)
代理人：赵红霞
更多信息请下载全文后查看。

三维数字地形图测绘技术研究发布时间：2021-07-12T16:00:11.337Z 来源：《科学与技术》2021年8期作者：杨嵩[导读] 现阶段，随着科学技术的迅速发展，在测绘技术领域也有着技术水平的提高杨嵩昌吉州国土资源规划研究院新疆昌吉市 831100 摘要：现阶段，随着科学技术的迅速发展，在测绘技术领域也有着技术水平的提高，二维测绘技术已经逐渐失去了应用优势，三维数字地形图测绘技术对测绘的准确性以及高效性目标得到了实现，大大提高了测绘工作的效率。

本文主要就三维数字地形图测绘技术的应用情况进行详细探究，希望能通过此次的理论研究，对测绘技术的实践应用起到理论指导作用。

关键词：三维数字地形图；测绘技术引言三维数字地形图将小区域内的地理信息,借助大比例尺,直观、形象并且较为完整地展现出来,在展示地形时,能较为清楚真实地表现出客观世界,地表的高低起伏,在利用三维数字地形图,对地物进行表达时,能够直观清楚地表现出地物的真实形状以及空间立体结构。

三维数字地形图要求更专业的测绘技术,以获取比二维数字地形图更详细的数据资料,需要对其技术展开细致研究。

1三维数字地形图的特点与概念三维数字地形图是一个较为成熟的概念，三维数字地形图初期是在二维地形图上，等高线与高程点带高程，即在二维地形图中只有高程点与等高线是三维的。

在后期发展过程中，将某些地表物体如河流，公路将其高程标注于特征点上，将其从二维变为三维。

但是从严格的意义上来说，这些都不是完整的三维数字地形图。

三维地形图将地表物体与地形都看作是三维的空间。

对地表物体与地形的表示采用的是三维离散点。

也可以理解为用来表示地貌与地形特征的特征线与点都是三维的。

在三维坐标中，地物或地貌在水平面上的投影用X，Y来表示，高程则用Z来表示。

三维数字地形图的特点在于在反映地表物体立体形状的同时又能反映区域内的地形起伏情况。

三维数字地形图是一种矢量图，在地面物体竖直方向与平面位置反映方面，是按照同一比例尺进行表示的，在对空间信息表示时，具有较高的精度，内容方面也比较详细。
