PKPM建模柱梁板截面尺寸估算(非常重要)

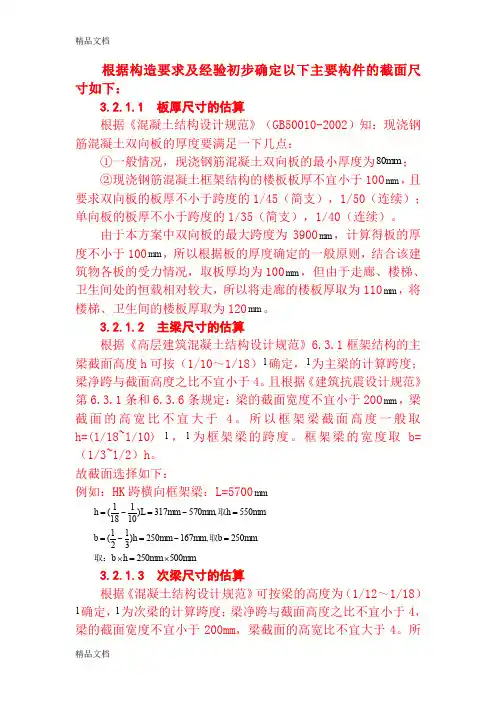

梁板柱截面尺寸估算:板厚选取:混凝土规范单向板,双向板的定义:一般我们最小厚度取100mm,对于双向板也就是短跨可以做到4000,单向板3500.(反算)在一般荷载的情况下,单向板:1/30~1/35L,双向板: 1/40~1/45L,悬挑板取悬挑长度的1/10,具体的要根据荷载情况而定,以计算为准,由配筋率、裂缝（卫生间，车库顶板）、挠度（单向板、悬挑板）、使用功能控制（板内有设备管线时），将在板设计专题中具体讲解。

概念: 板的跨度=min{支座中心线间距离；倍净距}L=min{短跨支座中心线间距离，倍短跨净距}延伸：板配筋率计算（见算例一）以及经济配筋率：跨中~%，支座~%。

算例一：板厚120，底部钢筋X向配筋每延米335mm2，配筋率为：板最小配筋率计算：算例：120的板厚，混凝土强度等级C30，每延米最小配筋量：梁截面估算：《高规》一般荷载条件下，梁经济跨度为6~9米，为确定合理柱距的一个方面。

对于框架梁，一般取梁高为1/15L,最小500或600，宽度取200、250、300，梁高真正的确定由建筑使用功能、配筋率、挠度、裂缝等控制。

悬挑梁取跨度的1/4~1/6, 梁高真正的确定由建筑使用功能、配筋率、挠度、裂缝等控制。

设计时，尽量主梁比次梁高。

梁的经济配筋率为~%。

悬挑梁，悬挑板上筋放大倍。

框架梁为抗震构件，非框架梁为非抗震构件，措施不同。

柱子截面尺寸：柱子截面尺寸一般通过轴压比确定：uN = N/Acfc式中uN ----- 框架柱的轴压比Ac -------框架柱的截面面积f c--------柱混凝土抗压强度设计值N---------柱轴向压力设计值柱轴向压力设计值可初步按下式估算:N = 层数X柱子受荷面积X单位面积荷载X放大系数（地震力）。

轴压比的意义—延性—延性内涵。

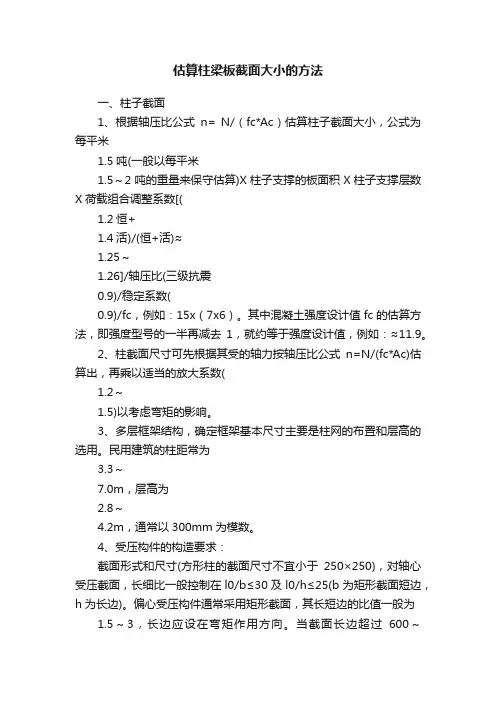

估算柱梁板截面大小的方法一、柱子截面1、根据轴压比公式n= N/（fc*Ac）估算柱子截面大小，公式为每平米1.5吨(一般以每平米1.5～2吨的重量来保守估算)X柱子支撑的板面积X柱子支撑层数X荷载组合调整系数[(1.2恒+1.4活)/(恒+活)≈1.25～1.26]/轴压比(三级抗震0.9)/稳定系数(0.9)/fc，例如：15x（7x6）。

其中混凝土强度设计值fc的估算方法，即强度型号的一半再减去1，就约等于强度设计值，例如：≈11.9。

2、柱截面尺寸可先根据其受的轴力按轴压比公式n=N/(fc*Ac)估算出，再乘以适当的放大系数(1.2～1.5)以考虑弯矩的影响。

3、多层框架结构，确定框架基本尺寸主要是柱网的布置和层高的选用。

民用建筑的柱距常为3.3～7.0m，层高为2.8～4.2m，通常以300mm为模数。

4、受压构件的构造要求：截面形式和尺寸(方形柱的截面尺寸不宜小于250×250)，对轴心受压截面，长细比一般控制在l0/b≤30及l0/h≤25(b为矩形截面短边，h为长边)。

偏心受压构件通常采用矩形截面，其长短边的比值一般为1.5～3，长边应设在弯矩作用方向。

当截面长边超过600～800mm时，宜采用工字形截面。

工字形柱的翼缘厚度不宜小于120mm，腹板厚度不宜小于100mm。

当边长不大于800mm时，尺寸以50mm为模数；当边长大于800mm 时，可以100mm为模数。

5、柱截面尺寸柱截面尺寸初选，要同时满足最小截面、侧移限值和轴压比等诸多因素影响。

一般可通过满足轴压比限值惊醒截面估计。

由《建筑抗震规范》（GB50011-2001）第6.3.7条和表6.3.7知，当抗震等级为三级时，框架柱的轴压比最大限值[μN]为0.9。

由《混凝土结构设计》教材第281页（4-11）和式（4-12）估算框架柱的截面尺寸：式（4-12）N＝βFgEn，其中N—地震作用组合下柱的轴向压力设计值；β—考虑地震作用组合后柱的轴向压力增大系数，边柱取1.3，等跨内柱取1.2；F—按简支状态计算的柱的负载面积。

梁、板、柱截面尺寸估算
今天，我们将讨论如何估算梁、板、柱截面尺寸。

估算梁、板、柱截面尺寸主要受四
大要素影响：结构形式、结构布置、荷载条件和材料性质。

首先讨论结构形式。

梁、板、
柱的布置形式受结构空间状况、受力分布、支承形式、弹性模量、构件长度、构件形状等
条件影响。

其次讨论结构布置。

结构布置指结构中各构件的排列、铰接和联接方法。

针对特定的
结构形式，通过施工经验或专业计算可以得到合理的结构型式。

此外，结构布置也受到建
筑外形、建筑结构、荷载特性等因素的影响。

再次讨论是荷载条件。

荷载条件指的是结构中各构件承受的类型、方向和大小，受荷
载条件影响，我们可以确定梁、板、柱的厚度和尺寸，也可以结合实际工况确定合适的截面。

最后讨论材料性质。

材料性质涉及到梁、板、柱的材料成分及其物理性能。

例如，混
凝土和钢筋混凝土结构通常采用混凝土截面，采用钢筋混凝土作为梁、板、柱的截面，其
截面尺寸应与设计和混凝土的强度有关。

总的来说，梁、板、柱截面尺寸的估算，主要受结构形式、结构布置、荷载条件和材
料性质等四个要素的影响。

针对每一种要素，我们都可以通过综合考虑来选择合理的做法，以便估算出最适合结构的梁、板、柱截面尺寸。

第二章梁柱截面估算-、梁柱截面估算(1)梁:h b=(1/8 〜1/12)1 b b=(1/2 〜1/3) h b《建筑抗震设计规范》规定：梁的截面尺寸，宜符合下列各项要求：1、截面宽度不宜小于200mm2、截面高宽比不宜大于4；3、净跨与截面高度之比不宜小于4。

(2)柱：柱的截面尺寸一般由满足抗震要求的柱轴压比确定c c柱轴压力设计值：N Fg e n:考虑地震作用组合柱轴力增大系数，边柱 1.3，不等跨内柱1.25，等跨内柱1.2F:按简支状态柱的受荷面积g e：楼面荷载近似取值12〜15KN/mn：验算截面以上楼层层数A:柱估算截面面积c ：柱轴压比限值，按抗震等级确定。

《建筑抗震设计规范》规定：柱的截面尺寸，宜符合下列各项要求：1、截面的宽度和高度均不宜小于300mm圆柱直径不宜小于350mm2、剪跨比宜大于2。

3、截面长边与短边的边长比不宜大于3、柱网尺寸，层高和梁柱截面尺寸的确定1框架结构柱网布置图图2.1 柱网布置图2. 计算高度确定计算简图中的杆件以计算轴线表示，柱取截面形心线，梁取截面形心线。

框架计算高度：除底层外的其余各层都取建筑层高。

底层高度取基础顶面到二层楼面梁顶的距离，框架梁的跨度取柱轴线之间的距离。

3、梁柱界面尺寸的确定（1）柱中柱的截面估算按中柱的负荷面积估算底层柱的轴力：恒载12 0.5 0.5 7.8 7.2 7.8 3.0 5 2430kN活载 2 0.5 0.5 7.8 7.2 7.8 3.0 5 405kN估算柱轴力设计值N v 1.2 2430 1.4 405 3483kN中柱的截面尺寸为600mm 600mm边柱的截面估算：1轴：按边柱的负荷面积估算底层柱的轴力:A》1.2N vc f c31.2 3483 100.85 14.33.44 105mm2考虑角柱受作用复杂等因素，暂取角柱截面尺寸为600mm 600mm (2)梁① 纵向框架梁1 （跨度L=6900mm取 h 650mm1 1 1 1 b (— )h (— ) 650 216.7mm~ 325mm2 3.0 2 3.0 取 b 250mm梁的截面尺寸为250mm< 650mm ② 纵向框架梁2 （跨度L=2400 mm1111 h ~)1 ( ~) 2400 200mm ~ 300mm恒载 12 0.5 7.2 0.5 8.0 3.0 5 1188kN活载2 0.5 7.2 0.5 8.0 3.0 5 198kNAc 1.3N1.3 1.2 1188 1.4 198 103 cf c0.85 14.3边柱的截面尺寸为 600mm 600mm按边柱的负荷面积估算底层柱的轴力：恒载12 0.5 8.03.63.9 5 1800kN活载 2 0.5 8.0 3.6 3.9 5 300kNA c >0.85 14.3522.55 10 mm恒载活载12 0.5 7.8 3.6 5 842.4kN 2 0.5 7.8 3.6 5 140.4kNN v 1.2 842.4 1.4 140.41010.88kNA=>1.3N v c f c1.3 1010.88 103 0.85 14.3529.98 10 mm6900 575mm ~ 862.5mm1.3 1.2 1800 1.4 3001031.3NA 轴: 1.68 105mm 2边柱的截面尺寸为600mm 600mm 角柱的截面估算：按角柱的负荷面积估算底层柱的轴力: 估算柱轴力设计值 h8 12 8 12取h 250mm1 1 1 1b (—~ )h (—~ ) 250 83.3mm~125mm2 3.0 2 3.0考虑一条轴线，取b 250mm梁的截面尺寸为250mm< 250mm③纵向框架梁3 (L=7000 mm1 1 1 1h (— )l ( ~ ) 7000 583.3mm ~ 875mm8 12 8 12取h 700mm1 1 1 1b (丄~ )h (丄~ ) 700 233.3mm~ 350mm2 3.0 2 3.0取b 250mm梁的截面尺寸为250mm< 700mm④横向框架梁4 (跨度L=3900 mm1 1 1 1h (— )l ( ~ ) 3900 325mm ~ 487.5mm8 12 8 12取h 400mm1 1 1 1b (丄 ~ )h (丄~ ) 400 133.3mm~ 200mm2 3.0 2 3.0取b 250mm梁的截面尺寸为250mM 400m⑤次梁1 (跨度L=3900mm1 1 1 1h ( ~ )l ( ~ ) 3900 243.8mm~ 325mm12 16 12 16取h 300mm1 1 1 1b (—~ )h (—~ ) 300 100mm~ 150mm2 3.0 2 3.0取b 150mm梁的截面尺寸为150mm< 300mm⑥次梁2 (跨度L=1500mm11 11h （~ ）l （~ ） 1500 93.8mm~125mm12 16 12 16取h 200mm1 1 1 1b （丄~ ）h （丄~ ） 200 66.7mm~100mm2 3.0 2 3.0取 b 150mm梁的截面尺寸为150mm< 200mm⑦悬臂梁（L=1200 mmh > L/6=1200/6=200mm取h=400mm梁的截面尺寸为250mm< 400mm（3）板尺寸的确定此结构楼层统一采用现浇楼板a. 单向板的截面设计要点：现浇钢筋混凝土单向板的厚度h除应满足建筑功能外，还应符合下列要求：跨度小于1500mm的屋面板h50mm跨度大于等于1500mm的屋面板h60mm民用建筑楼板h60mm工业建筑楼板h70mm行车道下的楼板h80mm此外，为了保证刚度，单向板的厚度尚应不小于跨度的1/40 （连续板）、1/35 （简支板）以及1/12 （悬挑板）。

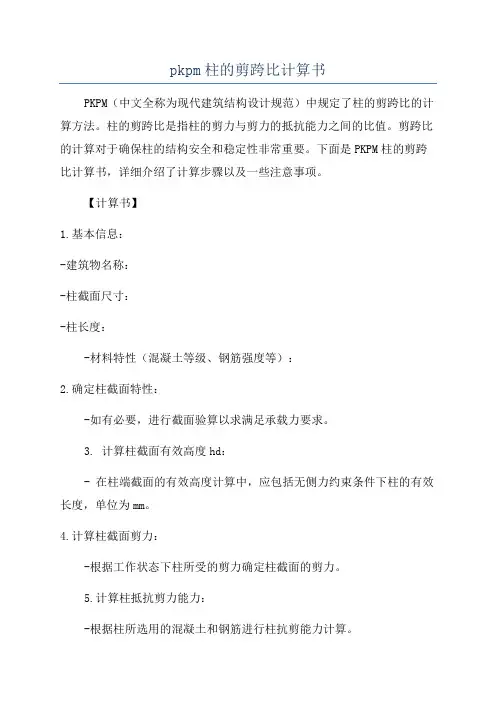

pkpm柱的剪跨比计算书PKPM（中文全称为现代建筑结构设计规范）中规定了柱的剪跨比的计算方法。

柱的剪跨比是指柱的剪力与剪力的抵抗能力之间的比值。

剪跨比的计算对于确保柱的结构安全和稳定性非常重要。

下面是PKPM柱的剪跨比计算书，详细介绍了计算步骤以及一些注意事项。

【计算书】1.基本信息：-建筑物名称：-柱截面尺寸：-柱长度：-材料特性（混凝土等级、钢筋强度等）：2.确定柱截面特性：-如有必要，进行截面验算以求满足承载力要求。

3. 计算柱截面有效高度hd：- 在柱端截面的有效高度计算中，应包括无侧力约束条件下柱的有效长度，单位为mm。

4.计算柱截面剪力：-根据工作状态下柱所受的剪力确定柱截面的剪力。

5.计算柱抵抗剪力能力：-根据柱所选用的混凝土和钢筋进行柱抗剪能力计算。

6.计算剪跨比λ：-将柱截面的剪力除以柱的抗剪能力，得到剪跨比λ。

按规范要求，剪跨比λ的计算取柱截面中的最大值。

7.判断剪跨比是否符合规范要求：-根据PKPM中的要求，柱的剪跨比λ不得超过规范规定的数值，否则需要针对剪跨比较大的柱进行相应的加固措施。

8.结果分析：-如果剪跨比在规范要求范围内，则说明柱的剪力与抵抗能力之间的比值是合理的，柱结构处于安全状态。

-如果剪跨比超过规范要求范围，则说明柱的结构不安全，需要根据具体情况，采取加固措施，来保证柱的安全性。

【注意事项】1.柱截面验算是判断柱截面尺寸是否满足结构承载力要求的重要步骤，应保证柱的截面尺寸满足规范要求。

2.计算柱截面剪力时，应根据实际工况对柱的受力情况进行考虑，如纵向荷载、弯矩等。

3.计算柱抗剪能力时，应根据柱所选用的混凝土和钢筋参数，按规范的计算公式进行计算。

4.在进行剪跨比计算时，应选择柱截面中具有最大剪跨比的位置。

如果剪跨比超过规范要求，应进行相应的加固措施。

5.柱的剪跨比计算书应具体针对每个柱进行，因柱的尺寸和受力情况的不同，剪跨比结果也会不同。

通过以上计算书的步骤，可以对柱的剪跨比进行准确计算，并根据计算结果判断柱结构的安全性。

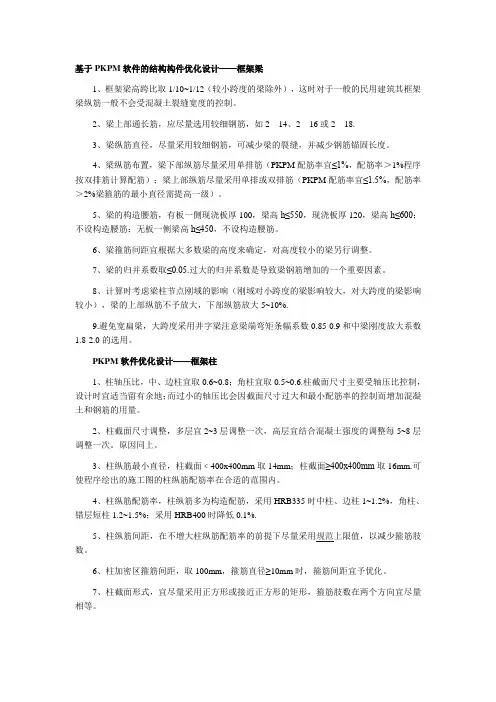

基于PKPM软件的结构构件优化设计——框架梁1、框架梁高跨比取1/10~1/12（较小跨度的梁除外），这时对于一般的民用建筑其框架梁纵筋一般不会受混凝土裂缝宽度的控制。

2、梁上部通长筋，应尽量选用较细钢筋，如2 14、2 16或2 18.3、梁纵筋直径，尽量采用较细钢筋，可减少梁的裂缝，并减少钢筋锚固长度。

4、梁纵筋布置，梁下部纵筋尽量采用单排筋（PKPM配筋率宜≤1%，配筋率＞1%程序按双排筋计算配筋）；梁上部纵筋尽量采用单排或双排筋（PKPM配筋率宜≤1.5%，配筋率＞2%梁箍筋的最小直径需提高一级）。

5、梁的构造腰筋，有板一侧现浇板厚100，梁高h≤550，现浇板厚120，梁高h≤600；不设构造腰筋；无板一侧梁高h≤450，不设构造腰筋。

6、梁箍筋间距宜根据大多数梁的高度来确定，对高度较小的梁另行调整。

7、梁的归并系数取≤0.05.过大的归并系数是导致梁钢筋增加的一个重要因素。

8、计算时考虑梁柱节点刚域的影响（刚域对小跨度的梁影响较大，对大跨度的梁影响较小），梁的上部纵筋不予放大，下部纵筋放大5~10%.9.避免宽扁梁，大跨度采用井字梁注意梁端弯矩条幅系数0.85-0.9和中梁刚度放大系数1.8-2.0的选用。

PKPM软件优化设计——框架柱1、柱轴压比，中、边柱宜取0.6~0.8；角柱宜取0.5~0.6.柱截面尺寸主要受轴压比控制，设计时宜适当留有余地；而过小的轴压比会因截面尺寸过大和最小配筋率的控制而增加混凝土和钢筋的用量。

2、柱截面尺寸调整，多层宜2~3层调整一次，高层宜结合混凝土强度的调整每5~8层调整一次。

原因同上。

3、柱纵筋最小直径，柱截面﹤400x400mm取14mm；柱截面≥400x400mm取16mm.可使程序绘出的施工图的柱纵筋配筋率在合适的范围内。

4、柱纵筋配筋率，柱纵筋多为构造配筋，采用HRB335时中柱、边柱1~1.2%，角柱、错层短柱1.2~1.5%；采用HRB400时降低0.1%.5、柱纵筋间距，在不增大柱纵筋配筋率的前提下尽量采用规范上限值，以减少箍筋肢数。

pkpm梁模板面积计算
摘要：
1.PKPM 梁模板面积计算概述
2.梁模板面积计算公式
3.梁模板面积计算示例
4.PKPM 软件操作方法
5.注意事项
正文：
1.PKPM 梁模板面积计算概述
PKPM 是一款广泛应用于建筑结构设计与计算的软件，其中的梁模板面积计算功能为广大工程师提供了方便。

通过PKPM 软件，用户可以轻松地完成梁模板面积的计算，从而为工程项目的成本预算和材料采购等环节提供准确数据。

2.梁模板面积计算公式
梁模板面积计算公式一般为：梁模板面积= 梁长度× 梁宽度。

在PKPM 软件中，用户需要输入梁的长度和宽度等参数，软件将自动计算出梁模板的面积。

3.梁模板面积计算示例
假设某工程项目的梁长度为5000mm，梁宽度为250mm，那么可以通过以下步骤在PKPM 软件中计算梁模板面积：
（1）打开PKPM 软件，选择“梁”菜单；
（2）输入梁的长度5000mm 和宽度250mm；
（3）软件将自动计算出梁模板面积，结果为1250000 平方毫米。

4.PKPM 软件操作方法
（1）打开PKPM 软件，选择“梁”菜单；
（2）输入梁的长度、宽度等参数；
（3）点击“计算”按钮，软件将自动计算出梁模板面积。

5.注意事项
在使用PKPM 软件进行梁模板面积计算时，需要注意以下几点：
（1）正确输入梁的长度和宽度等参数，确保数据准确无误；
（2）在计算过程中，如遇到问题，可参考软件帮助文档或咨询相关技术人员；
（3）定期更新软件版本，以获得更精确的计算结果和更好的用户体验。

通过以上内容，相信您已经了解PKPM 梁模板面积计算的方法和注意事项。

0.4lae是平直段长度。

工程实际中，宽度小于200的梁是很少见的，所以梁的宽度一般不会出现问题。

主要是框剪结构中，框架梁搭在剪力墙上，有时候容易出现平直段长度不够的问题，一般加壁柱就可以解决。

这样的柱子截面尺寸估算公式:1、估算公式：Ac>=Nc/(a*fc)其中：a----轴压比（一级0.7、二级0.8、三级0.9，短柱减0.05）fc---砼轴心抗压强度设计值Nc---估算柱轴力设计值2、柱轴力设计值：Nc=1.25CβN其中：N---竖向荷载作用下柱轴力标准值（已包含活载）β---水平力作用对柱轴力的放大系数七度抗震：β=1.05、八度抗震：β=1.10C---中柱C＝1、边柱C＝1.1、角柱C＝1.23、竖向荷载作用下柱轴力标准值：N=nAq其中：n---柱承受楼层数A---柱子从属面积q---竖向荷载标准值（已包含活载）框架结构：10~12（轻质砖）、12~14（机制砖）框剪结构：12~14（轻质砖）、14~16（机制砖）筒体、剪力墙结构：15~18单位：KN/(M*M)我自己补充一下：按柱的轴压比估算非抗震条件下N=(1.05---1.10)NvAe≥N/Fc有抗震条件下N＝（1.2---1.4)Nv或N=负荷面积×（1.2---1.8KN/M2)×层数一级抗震等级Ae≥N/0.7Fc二级抗震等级Ae≥N/0.8Fc三级抗震等级Ae≥N/0.9FcNv----是根据柱支撑的楼板面积及填充墙长度，由单位楼板面积重量（包括自重和使用荷载）及填充墙材料重量计算的一根最大竖向轴力设计值。

、、有一种经验:Ac=层数X每层负荷面积X15KN/（0.9fc)=1700X层数X该柱负荷面积柱截面尺寸：bXh≥Ac财务管理工作总结[财务管理工作总结]2009年上半年，我们驻厂财会组在公司计财部的正确领导下，在厂各部门的大力配合下，全组人员尽“参与、监督、服务”职能，以实现企业生产经营目标为核心，以成本管理为重点，全面落实预算管理，加强会计基础工作，充分发挥财务管理在企业管理中的核心作用，较好地完成了各项工作任务，财务管理水平有了大幅度的提高，财务管理工作总结。

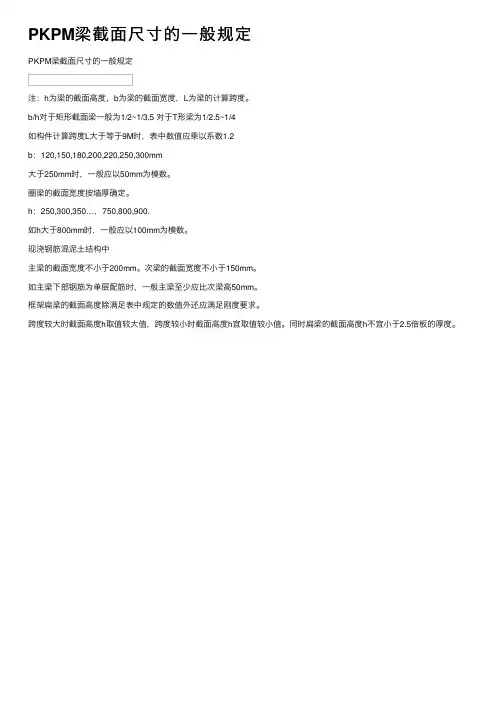

PKPM梁截⾯尺⼨的⼀般规定
PKPM梁截⾯尺⼨的⼀般规定
注：h为梁的截⾯⾼度，b为梁的截⾯宽度，L为梁的计算跨度。

b/h对于矩形截⾯梁⼀般为1/2~1/3.5 对于T形梁为1/2.5~1/4
如构件计算跨度L⼤于等于9M时，表中数值应乘以系数1.2
b：120,150,180,200,220,250,300mm
⼤于250mm时，⼀般应以50mm为模数。

圈梁的截⾯宽度按墙厚确定。

h：250,300,350…，750,800,900.
如h⼤于800mm时，⼀般应以100mm为模数。

现浇钢筋混泥⼟结构中
主梁的截⾯宽度不⼩于200mm。

次梁的截⾯宽度不⼩于150mm。

如主梁下部钢筋为单层配筋时，⼀般主梁⾄少应⽐次梁⾼50mm。

框架扁梁的截⾯⾼度除满⾜表中规定的数值外还应满⾜刚度要求。

跨度较⼤时截⾯⾼度h取值较⼤值，跨度较⼩时截⾯⾼度h宜取值较⼩值。

同时扁梁的截⾯⾼度h不宜⼩于2.5倍板的厚度。
