柱截面尺寸估算

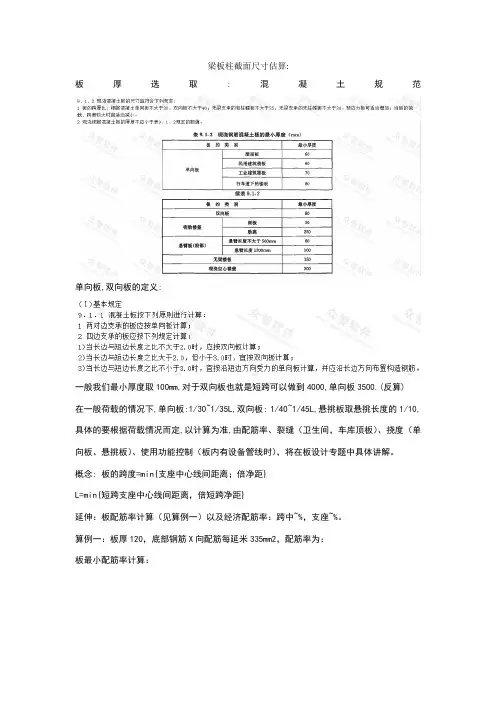

梁板柱截面尺寸估算:板厚选取:混凝土规范单向板,双向板的定义:一般我们最小厚度取100mm,对于双向板也就是短跨可以做到4000,单向板3500.(反算)在一般荷载的情况下,单向板:1/30~1/35L,双向板: 1/40~1/45L,悬挑板取悬挑长度的1/10,具体的要根据荷载情况而定,以计算为准,由配筋率、裂缝（卫生间，车库顶板）、挠度（单向板、悬挑板）、使用功能控制（板内有设备管线时），将在板设计专题中具体讲解。

概念: 板的跨度=min{支座中心线间距离；倍净距}L=min{短跨支座中心线间距离，倍短跨净距}延伸：板配筋率计算（见算例一）以及经济配筋率：跨中~%，支座~%。

算例一：板厚120，底部钢筋X向配筋每延米335mm2，配筋率为：板最小配筋率计算：算例：120的板厚，混凝土强度等级C30，每延米最小配筋量：梁截面估算：《高规》一般荷载条件下，梁经济跨度为6~9米，为确定合理柱距的一个方面。

对于框架梁，一般取梁高为1/15L,最小500或600，宽度取200、250、300，梁高真正的确定由建筑使用功能、配筋率、挠度、裂缝等控制。

悬挑梁取跨度的1/4~1/6, 梁高真正的确定由建筑使用功能、配筋率、挠度、裂缝等控制。

设计时，尽量主梁比次梁高。

梁的经济配筋率为~%。

悬挑梁，悬挑板上筋放大倍。

框架梁为抗震构件，非框架梁为非抗震构件，措施不同。

柱子截面尺寸：柱子截面尺寸一般通过轴压比确定：uN = N/Acfc式中uN ----- 框架柱的轴压比Ac -------框架柱的截面面积f c--------柱混凝土抗压强度设计值N---------柱轴向压力设计值柱轴向压力设计值可初步按下式估算:N = 层数X柱子受荷面积X单位面积荷载X放大系数（地震力）。

轴压比的意义—延性—延性内涵。

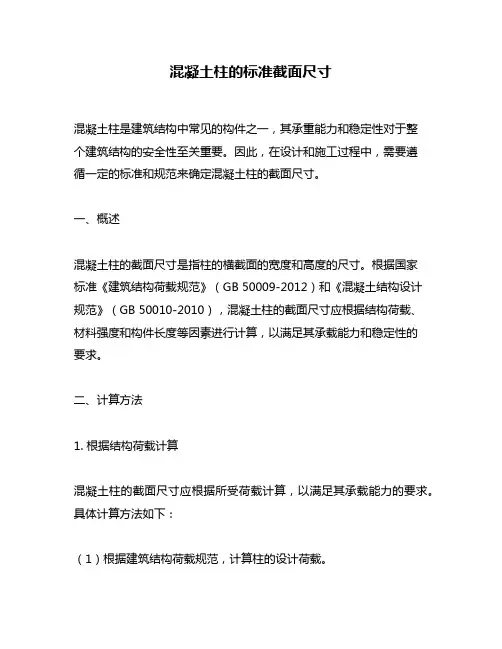

混凝土柱的标准截面尺寸混凝土柱是建筑结构中常见的构件之一，其承重能力和稳定性对于整个建筑结构的安全性至关重要。

因此，在设计和施工过程中，需要遵循一定的标准和规范来确定混凝土柱的截面尺寸。

一、概述混凝土柱的截面尺寸是指柱的横截面的宽度和高度的尺寸。

根据国家标准《建筑结构荷载规范》（GB 50009-2012）和《混凝土结构设计规范》（GB 50010-2010），混凝土柱的截面尺寸应根据结构荷载、材料强度和构件长度等因素进行计算，以满足其承载能力和稳定性的要求。

二、计算方法1. 根据结构荷载计算混凝土柱的截面尺寸应根据所受荷载计算，以满足其承载能力的要求。

具体计算方法如下：（1）根据建筑结构荷载规范，计算柱的设计荷载。

（2）根据混凝土的强度等级和受力情况，确定混凝土的截面系数。

（3）根据柱的受力情况和所选用的钢筋等级，确定混凝土与钢筋的配筋率。

（4）根据所选用的混凝土截面系数和配筋率，计算柱的截面尺寸。

2. 根据材料强度计算混凝土柱的截面尺寸也应考虑材料强度的因素。

具体计算方法如下：（1）根据混凝土的强度等级和受力情况，确定混凝土的截面系数。

（2）根据所选用的钢筋等级和配筋率，计算柱的截面面积。

（3）根据所选用的混凝土截面系数和计算得到的柱截面面积，计算柱的截面尺寸。

3. 根据构件长度计算混凝土柱的截面尺寸还应考虑构件长度的因素。

具体计算方法如下：（1）根据构件长度和受力情况，确定混凝土的截面系数。

（2）根据所选用的钢筋等级和配筋率，计算柱的截面面积。

（3）根据所选用的混凝土截面系数和计算得到的柱截面面积，计算柱的截面尺寸。

三、设计要求根据国家标准《混凝土结构设计规范》（GB 50010-2010）的相关规定，混凝土柱的设计应满足以下要求：1. 满足承载能力和稳定性的要求。

2. 满足混凝土和钢筋的强度要求。

3. 满足构件的变形要求。

4. 满足施工和使用的要求。

四、结论混凝土柱的标准截面尺寸应根据结构荷载、材料强度和构件长度等因素进行计算，以满足其承载能力和稳定性的要求。

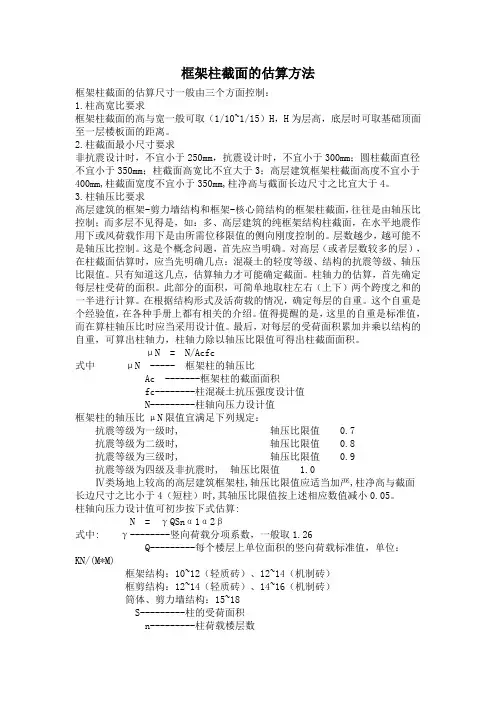

框架柱截面的估算方法框架柱截面的估算尺寸一般由三个方面控制：1.柱高宽比要求框架柱截面的高与宽一般可取（1/10~1/15）H，H为层高，底层时可取基础顶面至一层楼板面的距离。

2.柱截面最小尺寸要求非抗震设计时，不宜小于250mm，抗震设计时，不宜小于300mm；圆柱截面直径不宜小于350mm；柱截面高宽比不宜大于3；高层建筑框架柱截面高度不宜小于400mm,柱截面宽度不宜小于350mm,柱净高与截面长边尺寸之比宜大于4。

3.柱轴压比要求高层建筑的框架-剪力墙结构和框架-核心筒结构的框架柱截面，往往是由轴压比控制；而多层不见得是，如：多、高层建筑的纯框架结构柱截面，在水平地震作用下或风荷载作用下是由所需位移限值的侧向刚度控制的。

层数越少，越可能不是轴压比控制。

这是个概念问题，首先应当明确。

对高层（或者层数较多的层），在柱截面估算时，应当先明确几点：混凝土的轻度等级、结构的抗震等级、轴压比限值。

只有知道这几点，估算轴力才可能确定截面。

柱轴力的估算，首先确定每层柱受荷的面积。

此部分的面积，可简单地取柱左右（上下）两个跨度之和的一半进行计算。

在根据结构形式及活荷载的情况，确定每层的自重。

这个自重是个经验值，在各种手册上都有相关的介绍。

值得提醒的是，这里的自重是标准值，而在算柱轴压比时应当采用设计值。

最后，对每层的受荷面积累加并乘以结构的自重，可算出柱轴力，柱轴力除以轴压比限值可得出柱截面面积。

μN= N/Acfc式中μN----- 框架柱的轴压比Ac -------框架柱的截面面积fc--------柱混凝土抗压强度设计值N---------柱轴向压力设计值框架柱的轴压比μN限值宜满足下列规定：抗震等级为一级时, 轴压比限值0.7抗震等级为二级时, 轴压比限值0.8抗震等级为三级时, 轴压比限值0.9抗震等级为四级及非抗震时, 轴压比限值 1.0Ⅳ类场地上较高的高层建筑框架柱,轴压比限值应适当加严,柱净高与截面长边尺寸之比小于4（短柱）时,其轴压比限值按上述相应数值减小0.05。
