2016年中考物理-电学之图像分析-专题

电学专题〔一〕------图像本卷贰O贰贰年贰月捌日编写；出题人：令狐学复；欧阳化语；令狐理总。

典型例题例1．如图6所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I〞关系图像如图7所示。

那么以下判断正确的选项是〔〕A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为例2．如下图，定值电阻R0与滑动变阻器R串联，在滑动变阻器的滑片P挪动过程中，电表读数与变阻器连入电路局部阻值之间的关系可能符合以下图中的〔〕例3．如图甲所示，电源电压不变，滑动变阻器上标有“20Ω，2A〞的字样，小灯泡的额定电压为6V，图乙是通过小灯泡的电流随其两端电压变化的图象，当滑动变阻器的画片P在b端时，电压表的示数为2V，求：〔1〕此时小灯泡的电阻和电源电压。

〔2〕小灯泡正常发光时，滑动变阻器连入电路的阻值。

例4．实验中绘出了小灯泡的电流与电压关系的U-I图象如图甲所示，那么图乙中有关此小灯泡功率P 与 U2或者P与I2的图象可能正确的选项是〔〕A. B. C. D.例5．如图甲所示，是某同学“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率P R和电源总功率P U随电流I变化的关系〞的实验电路图，通过实验得到的数据用描点法在同一坐标系中作出了a、b、c三条图线，如图乙所示．根据图象可知，其中，反映电源的总功率P U随电流I变化的关系图象是〔选填“a〞、“b〞或者“c〞〕，滑动变阻器R消耗的最大电功率为W．稳固练习1．如下图是电阻甲和乙的U－I图像，以下说法正确的选项是( )A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10 ΩC. 甲、乙并联在电路中，当电源电压为2 V时，电路的总电流为0.3 AD. 甲、乙串联在电路中，当电路电流为0.2 A时，甲的功率为0.6 W2．图-1的电路中，电源电压恒为12V，滑动变阻器铭牌上标有“100〞字样，图-2为R 1 的I - U 图象，R 1 的阻值为，当电路中的电流为0.2 A时，滑动变阻器R 2 接入电路的阻值为，为了不损坏滑动变阻器R 2 ，接入电路的阻值应不小于．3．如图甲所示的电路中，R 1 为定值电阻，R 2 为滑动变阻器，电源电压不变。

模块四 电学专题11 电学图像*知识与方法一、I —U 图像（1）定值电阻的I —U 图：过原点的倾斜直线，即正比例函数图像；任意一点坐标都可以求定值电阻的阻值；对于多个图线，谁更靠近U 轴谁代表的电阻更大。

（2）灯泡（阻值变化）的I —U 图：曲线，因为灯泡电阻是变化的；通常向U 轴弯曲，因为灯泡电阻随温度的升高而变大；不同点的坐标求出的是灯泡在不同电压下的阻值。

二、I —R 图像在探究通过导体的电流与导体电阻关系的实验中，I -R 图像说明：电压一定时，电流与电阻成反比。

三、P -U 图和P -I 图定值电阻的P —U 图和P —I 图：根据P R U 2，P = I 2R ，定值电阻的P —U 图和P —I 图是过原点开口向上的抛物线，根据任意一点的坐标都能求定值电阻的阻值。

四、电学图像分析方法：1.看横、纵坐标代表的物理量及单位，若多图中含多条线，分析清每条线与用电器的对应关系；2.运用相关公式；3.分析图像变化规律，弄清图像起点、终点、特殊点（拐点、交点）含义；4.结合电路图进行定量分析。

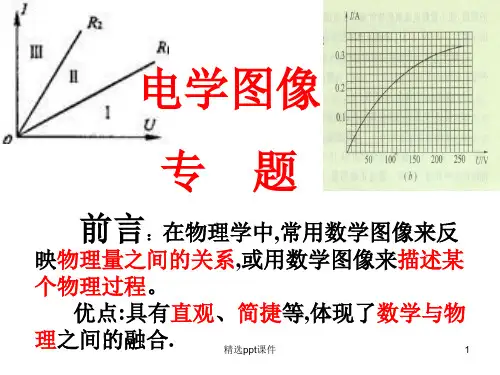

*针对训练一、单选题1．（2023秋·全国·九年级专题练习）阻值不同的两个电阻的电流随电压变化的I ﹣U 图线如图所示。

从图中得出的下列结论中正确的是（ ）A ．由图象可以推理得到21R R >B ．1R 、2R 串联后的总电阻的I ﹣U 图线在区域ⅢC ．1R 、2R 并联后的总电阻的I ﹣U 图线在区域ⅢD ．1R 、2R 串联后的总电阻的I ﹣U 图线在区域Ⅲ【答案】B【解析】A ．根据图象可知，相同的电压下，通过2R 的电流较大，由欧姆定律知，21R R <，故A 错误； BD ．两个电阻串联后，总电阻等于两个电阻之和，所以相同电压下，由欧姆定律可知，总电流小于任何一个电阻中的电流，即在区域Ⅲ内，故D错误，B正确；C．两个电阻并联后，总电阻比任何一个电阻都小，所以相同电压下，由欧姆定律可知，总电流比通过任何一个电阻的电流都大，即在区域Ⅲ内，故C错误。

中考物理专题复习------电学图像题【复习目标】1、根据题目的要求学会从电学图像中读取相关的数据，分析和处理数据。

2、理解电学图像的物理意义或规律，培养学生对电学图像的识别与分析能力。

3、通过电学图像来解决实际问题，培养学生分析、整理归纳、综合运用实验数据的能力。

【复习过程】活动一、复习相关知识，了解简单电学图像的物理意义如图是某实验小组在探究电流与电压、电阻关系的过程中，根据实验数据绘制的图像，请你根据所学的知识说出两个图像所表示的物理意义。

甲图表示____________________________________________________。

乙图表示____________________________________________________。

活动二、直线型电学图像题（正比例函数、一次函数类）例1、小娟在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成图7所示I-U关系图像。

由图可得甲的电阻为________Ω，甲、乙两个电阻串联后总电阻是_______Ω；这两个电阻串联后接在电压为9V的电源上，电路中的电流为_______A；这两个电阻并联后接在9V电源上，干路中的电流为________A。

例2、如图（甲）所示电路中，R为滑动变阻器，R0为定值电阻，电源两端的电压不变，改变R的滑片位置，电压表示数随电流变化的图线画在图（乙）的坐标系中，则根据以上条件可知R0的阻值为________Ω，电源电压为________V。

活动三、曲线型电学图像题（反比例函数、二次函数类）例1、如图3所示是一个小灯泡的电流和电压变化规律图像，物理学中叫做伏安特性图像。

①图像不是直线的原因是_________________________。

②由图像可知，当小灯泡在U=6V时，灯泡灯丝的电阻为_________Ω。

当小灯泡中流过0.6A的电流时，它消耗的功率为_________W。

电学之图像问题图像是研究和分析物理问题的重要方法. 图像能直观和定量反映出相关物理量间的对应关系和数量变化关系。

本文所说的图像问题是指题目的内容除了文字以外，还伴随有两个物理量之间的关系图像。

图像类试题以图像为信息载体，主要考查考生识别图像、从图像中提取有效信息的能力、分析能力。

图像类试题在中考中一直占有重要的地位，很多学生不能很好的利用图像分析处理试题中的问题，尤其是数学功底不太好的学生，一见到图像题便产生畏惧，致使在这类试题中失分较多，为了使学生能较好的解决这类试题，有必要对这类试题进行分析，下面通过例题说明这类试题的解题方法，以期对同学们有所启迪。

我们学过的图像有: 路程时间图像；速度时间图像; 晶体的熔化凝固图像; 电阻与压力的关系图像; 电阻与温度的关系图像；功率与电压关系图像；功率与时间关系图像；电压与电流的关系图像等。

一、电压——电流关系图像例1、图1是甲、乙两电阻的电流与电压关系的图像，现将甲、乙串联后接在电压为4.5V的电源两端。

下列分析正确的是A．甲的阻值是乙阻值的两倍B．通过乙的电流是甲的电流的两倍C．乙两端的电压是甲两端电压的两倍D．甲的电功率是乙的电功率的两倍分析：本题中图像是电阻两端的电压与流过电阻中的电流关系的图像，图像的纵轴表示电阻两端的电压，横轴表示通过同一电阻中的电流，图像是一条直线且过坐标原点。

图像上除原点以外的点的纵坐标和横坐标的比值就是直线的斜率，斜率值就等于相应的电阻的阻值。

本题属于阻值不变的电压电流关系图像，图像为直线，直线的斜率等于电阻的阻值。

利用该图像可以求电阻、电阻两端的电压、通过电阻中的电流、电阻消耗的功率。

例2、如图2甲所示，电源电压恒为9伏，滑动变阻器的最大阻值为100欧，电流在0.1安~0.4安之间时电子元件均能正常工作。

若通过此电子元件的电流与其两端电压的关系如图2乙所示，则下列判断正确的是A．电子元件工作时，电阻保持不变B．电子元件处于正常工作状态时，电路消耗的最小功率为3.6瓦C．当P在中点时，电子元件与滑动变阻器的电压之比为1:1D．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5欧~70欧分析：本题中的图像为电压电流关系图像，纵轴表示的是电子元件两端的电压，横轴表示的是流过电子元件中的电流，图像为一条曲线，图像的变化趋势是，随着电流的逐渐增大电压逐渐增大。

电学图像专题
1、如图甲所示的电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源两端电压保持不变。

改变滑动变阻器R1的滑片位置，两电压表的示数随电流变化的图线分别画在图乙所示的坐标系中。

根据以上条件可知R0的阻值为__________Ω。

答案2欧
2、如图甲所示的电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源两端电压保持不变．改变滑动变阻器R1的滑片位置，两电压表的示数随电流变化的图线分别画在图乙所示的坐标系中．根据以上条件可知电阻R0的阻值为Ω．
3、如图1所示的电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源两端的电压保持12V不变．若改变滑动变阻器R1的滑片位置，V1、V2两电压表以及电流表的示数将发生相应的变化．V1、V2两电压表示数的变化量大小与电流表示数的变化量的大小的关系图线分别为图2所示①、②直线．根据以上条件可知当电流表示数为0.3A时，滑动变阻器接入电路的阻值为Ω．
从图中可以看出，△I=0.1A时，△U2=1V，△U0=△U1=2V，因此R2=△U2 △I =1V 0.1A =10Ω；R0=△U0 △I =2V 0.1A =20Ω；
当电流表示数为0.3A时，U0=IR0=0.3A×20Ω=6V；U2=IR2=0.3A×10Ω=3V；所以滑动变阻器两端电压为：U1=12V-6V-3V=3V．
则滑动变阻器接入电路的阻值为：R1=U1 I =3V 0.3A =10Ω．
故答案为：10．。

中考物理专题训练---电学作图题分析电学作图题主要涉及以下几种类型：（1）根据电路图将实物图补充完整；（2）根据电路图连接实物图；（3）根据实物图画电路图；（4）根据题目要求纠正实物连接错误，并画出正确电路图；（5）纠正实物电路连接错误；（6）根据题目提供的电阻组成新的阻值的电阻；（7）根据题目要求和所给的实验器材，设计实验电路，并根据设计的电路连接实物图；（8）黑盒子问题；（9）家庭电路连接问题。

根据电路图将实物图补充完整1.（重庆市）在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、一个开关、电压为6V的电源、额定电压为3.8V额定功率小于2W的小灯泡和一个标有“20Ω1.5A”的滑动变阻器，设计了如图甲所示的电路图。

请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（连线不得交叉）分析：这是一道根据电路图，实物电路部分连接，需要根据给定的实验电路图将实物电路补充完整的题。

依据电路图，从电源的正极出发将电路中的元件顺次连接：电源正极→开关→滑动变阻器→小灯泡→电流表→电源负极顺次连接，最后将电压表并联在小灯泡的两端。

连接电路时注意（1）电流要从电流表的正接线柱流入，负接线柱流出。

（2）电压表并联在小灯泡的两端。

（3）在补充电路实物连接时注意电流表量程的选择。

由于小灯泡的额定电压为3.8V，额定功率小于2W，根据P=IU可得 I=PU=23.8WV=0.526A，小灯泡正常发光时电路中电流小于0.526A，所以电流表的量程选择0—0.6A。

（4）滑动变阻器接入电路时选择“一上一下”两个接线柱。

由于滑动变阻器已有上边一个接线柱D与小灯泡连接，所以与开关相连接选择滑动变阻器下边的接线柱A或B。

解答如图丙所示。

2.（山西省）如图甲是小明画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将图乙中未完成的电路连接好，要求：电流表、电压表选择合适的量程；滑动变阻器的滑片P向右滑动时，连入电路的阻值变小；导线不能交叉。

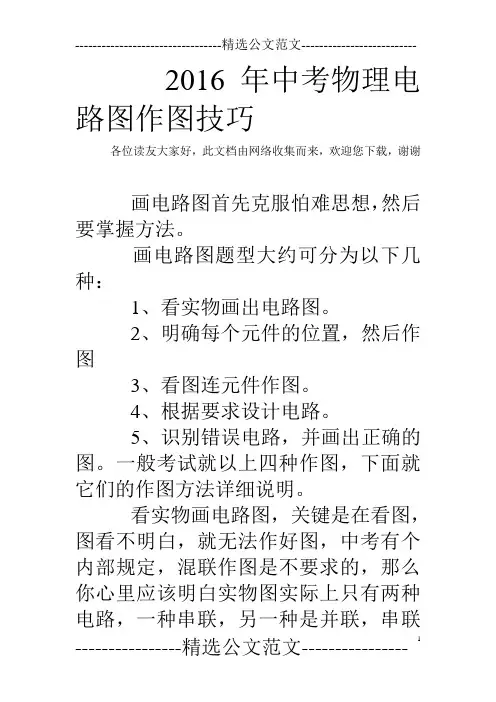

2016年中考物理电路图作图技巧各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢画电路图首先克服怕难思想，然后要掌握方法。

画电路图题型大约可分为以下几种：1、看实物画出电路图。

2、明确每个元件的位置，然后作图3、看图连元件作图。

4、根据要求设计电路。

5、识别错误电路，并画出正确的图。

一般考试就以上四种作图，下面就它们的作图方法详细说明。

看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。

明确每个元件的位置，然后作图。

顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。

对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分*点，并标出中文“分”字，用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。

并标出中文“合”字。

首先要清楚有几条支路，每条支路中有几个元件，分别是什么。

特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。

在分点和合点之间分别画支路，有几条画几条，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。

看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。

若是并联电路，在电路较长上找出分点和合点并标出。

并明确每个元件所处位置。

连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。
