初中物理电学图像专题复习

模块四 电学专题11 电学图像*知识与方法一、I —U 图像（1）定值电阻的I —U 图：过原点的倾斜直线，即正比例函数图像；任意一点坐标都可以求定值电阻的阻值；对于多个图线，谁更靠近U 轴谁代表的电阻更大。

（2）灯泡（阻值变化）的I —U 图：曲线，因为灯泡电阻是变化的；通常向U 轴弯曲，因为灯泡电阻随温度的升高而变大；不同点的坐标求出的是灯泡在不同电压下的阻值。

二、I —R 图像在探究通过导体的电流与导体电阻关系的实验中，I -R 图像说明：电压一定时，电流与电阻成反比。

三、P -U 图和P -I 图定值电阻的P —U 图和P —I 图：根据P R U 2，P = I 2R ，定值电阻的P —U 图和P —I 图是过原点开口向上的抛物线，根据任意一点的坐标都能求定值电阻的阻值。

四、电学图像分析方法：1.看横、纵坐标代表的物理量及单位，若多图中含多条线，分析清每条线与用电器的对应关系；2.运用相关公式；3.分析图像变化规律，弄清图像起点、终点、特殊点（拐点、交点）含义；4.结合电路图进行定量分析。

*针对训练一、单选题1．（2023秋·全国·九年级专题练习）阻值不同的两个电阻的电流随电压变化的I ﹣U 图线如图所示。

从图中得出的下列结论中正确的是（ ）A ．由图象可以推理得到21R RB ．1R 、2R 串联后的总电阻的I ﹣U 图线在区域ⅢC ．1R 、2R 并联后的总电阻的I ﹣U 图线在区域ⅢD ．1R 、2R 串联后的总电阻的I ﹣U 图线在区域Ⅲ2．（2023秋·河南南阳·九年级校考期末）如图甲所示，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器。

闭合开关S，将滑片P从最右端逐步移到最左端，记录电流表、电压表的示数，并根据记录的数据作出R1和R2的“U-I”关系图像如图乙所示，则下列说法正确的是（）A．图线Ⅲ为R2的“U-I”图像B．当R1= R2时，电流的大小0.2AC．R1的阻值为30ΩD．电源电压为8V3．（2023秋·北京·九年级统考期末）已知甲、乙两灯的额定电压均为6V，图是甲、乙两灯电流随其两端电压变化的曲线。

2024年中考物理专题复习—电学U-I 或I-U 图像分析与计算类型定值电阻U -I 或I -U图像滑动变阻器U -I 或I -U图像小灯泡U -I 或I -U 图像电路图像考点一：定值电阻U -I 图像或I -U 图像1.定值电阻I -U 图像（1）定值电阻的阻值：01V 2V 3V ===100.1A 0.2A 0.3AU R I ==Ω定（任意对应点）（2）U 电源=I max R 0定=0.3A ×10Ω=3V ①R =0—→I max —→U 电源=U 0（3）max max min 3V 1V=200.1AU R I ==Ω滑滑－②U 滑max =U 电源－U 定min2.定值电阻U -I 图像（1）定值电阻的阻值：03V 9V ==60.5A 1.5AU R I ==Ω定（任意对应点）（2）U 电源=I max R 0定=1.5A ×6Ω=9V ①R =0—→I max —→U 电源=U 0（3）max max min 9V V =120.5AU R I ==Ω滑滑－3②U 滑max =U 电源－U 定min典例引领例1.如图所示电路图，则电源电压是________V ，滑动变阻器的最大阻值是________Ω。

（1）定值电阻的阻值：13V==100.3AU R I =Ω（2）U 电源=I max R 1=0.3A ×10Ω=3V （R =0—→I max —→U 电源=U 0）（3）1min 2max 2max min min 3V 1V=200.1AU U U R I I -===Ω电源－答案：3V ；20Ω。

变式1.如图甲所示电路，电源电压不变，闭合开关后，滑片P 由b 端滑到a 端，电压表示数U 与电流表示数I 的变化如图乙所示。

则可判断电源电压是________V ，变阻器的最大阻值是________Ω。

甲乙答案：12V ；min max max min min 12V V=160.5AR P P U U U R I I -===Ω电源－4变式2.如图甲所示，电源电压不变，闭合开关时，滑动变阻器的滑片P 由b 端滑到a 端，电压表示数U 与电流表示数I 的变化如图乙所示，下列说法不正确的是（）甲乙A.电源电压是9VB.定值电阻R 的阻值是6ΩC.滑动变阻器的阻值范围是0~18ΩD.若定值电阻R 出现接触不良时，电流表示数为0，电压表示数为9V 解析：（1）定值电阻的阻值：3V==60.5AU R I =Ω（2）U 电源=I max R 1=1.5A ×6Ω=9V （3）min max max min min 9V V=120.5AR P P U U UR I I -===Ω电源－3答案：C 。

精选全文完整版（可编辑修改）九年级物理电学作图作图专题含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．按家庭电路要求完成作图。

2．读数与作图(1)如图所示，所测物体的质量为__________g；(2)如图所示，请在图中画出小球所受力的示意图______________；(3)如图所示，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路______________。

3．作图：根据电路图连接实物图（____）4．在题图方框中画出对应的电路图完成下列作图。

5．作图：如图所示，按照家庭电路安全用电的要求连接电路．（____）6．按照题目要求作图：在图甲电路图中填上适当的电表符号，使之成为正确的电路（_____）7．作图：根据电路图连接实物图（________）8．完成下列作图（1）请将下列实物图对应的电路图画在右边的虚线框内（2）请按左边的电路图正确连接右边的实物图（电表都选用小量程）9．按要求完成作图，下图均在原图上改动一根导线，将要改动的导线打“×”，然后重新画出来。

(1)使开关S 只控制小灯泡L1。

(2)使开关S 控制所有小灯泡，且灯泡是并联连接。

10．按要求作图：（1）在图示电路的空缺处，分别填入一个电流表和一个电压表的元件符号，使得开关闭合时，两灯都发光．（____）（2）按照给出的电路图，将实物电路连接完整．（____）11．小雨同学想利用电源，灯泡1L 和2L ，开关1S 、2S 和3S ，滑动变阻器R ，设计如下电路：1S 为总开关，当1S 闭合时，①只闭合2S ，两盏灯都亮；②若只闭合3S ，只有2L 亮，且亮度可利用滑动变阻器R 调节．请你根据他的想法，帮助他设计符合要求的电路图．（________）12．设计一个家用电吹风机，要求：可单独吹冷风，也可吹热风，但不可只发热而不吹风；吹热风状态下，即使发热体烧坏了，吹风机也能工作：请在图中连线，设计符合要求的电路图。

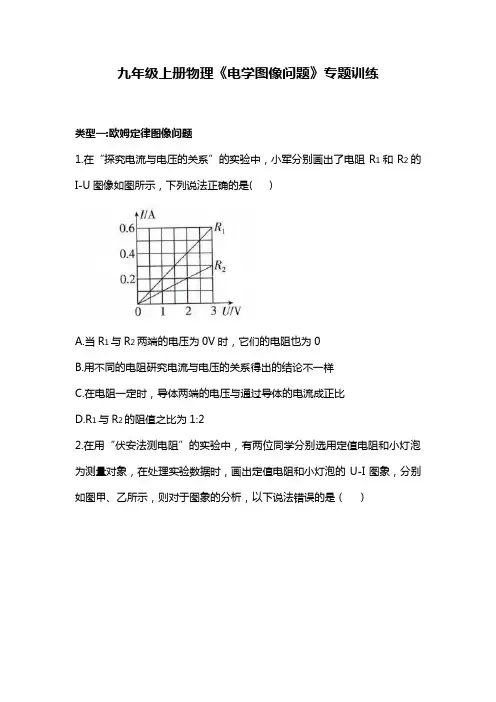

九年级上册物理《电学图像问题》专题训练类型一:欧姆定律图像问题1.在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是( )A.当R1与R2两端的电压为0V时，它们的电阻也为0B.用不同的电阻研究电流与电压的关系得出的结论不一样C.在电阻一定时，导体两端的电压与通过导体的电流成正比D.R1与R2的阻值之比为1:22.在用“伏安法测电阻”的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，画出定值电阻和小灯泡的U-I图象，分别如图甲、乙所示，则对于图象的分析，以下说法错误的是（）A.由甲图可知，定值电阻的阻值为1ΩB.由甲图可知，定值电阻它不随导体两端的电压和导体中的电流改变而改变C.由乙图可知，小灯泡的电阻跟灯丝的温度有关D.为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻3.在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。

图乙是它的工作原理图，R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。

闭合开关S后，对该电路分析正确的是( )A.体温越高，R的阻值越大B.体温越高，电压表的示数越大C.体温越低，R两端的电压越小D.体温越低，通过R0的电流越大4.图甲是小强“探究通过导体的电流与电阻关系”的实验电路（电源电压保持不变），图乙是他依据测得的实验数据绘制的电流I随电阻R变化的图象，5.灯泡L的I-U图象如图甲所示，电阻R1的阻值是10Ω，电源电压是8V。

在图乙所示的电路中，若只闭合S1和S2时，电压表的示数是2V，此时电路6.如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从a端滑到b端，电流表示数I与电压表示数U的变化关系如图乙所示。

求：电源电压。

类型二:电功率图像问题7.图甲是通过小灯泡L的电流与其两端电压的关系图像。

现将小灯泡L与电阻R连入如图乙所示的电路中。
