农田水利小型泵站设计(理论计算)

  • 格式：doc
  • 大小：607.00 KB
  • 文档页数：4

农田水利小型泵站设计
设计参数：
灌溉面积500亩，地区灌溉系数m=0.8万亩/米3/秒，出水池水位26.50米，建站处干渠正常水位23.00米，最高水位24.50米。

一、推求设计流量Q和设计扬程H：
设计流量
Q0.063m3/s；
设计扬程
H 1.2H实 1.2（▽上−▽下正） 1.2（26.5−23.0）=1.2×3.5=4.2m
二、根据Q=0.063m3/s和H=4.2m，利用《水泵规格性能表》选择水泵。

方案1：200HW-4S，H=4.2米，Q=0.071m3/s，N=5.5kw；
方案2：200HW-5S H=4.2米，Q=0.078m3/s，N=7.5kw；
考虑到变压器台区离泵站较远，配电电机功效不能完全发挥，故选7.5kw电机，选用“方案2”。

三、布置管线、选择管道和配件：管线布置见图，进水管长4.5m，出水管长9.5m，用钢管，d进=200mm，d出=200mm；进水段d=200mm的有底阀滤网、d=200mm的45°铸铁弯头各一个，出水段配D g=200mm的拍门一个，d200mm的90°铸铁弯头一个，d200mm的45°铸铁弯头两个。

四、计算水泵安装高：
1.计算吸水扬程损失h吸损：用Q=0.078 m3/s和d=0.2m查《钢压力管每米长沿程水头损失△沿值表》得△沿吸 4.62cm/m·管，
则
h吸沿损=△沿吸·L吸 4.62×4.5=20.79cm m。

求局部阻力系数：
有底阀滤网，根据d1=200mm，查《局组系数ξ表》得ξ底阀=5.2；
d=200mm的90°铸铁弯头，根据d=200mm和θ=90°，查《铸铁弯头R值表》得R=300mm，则0.333，查《局组系数ξ表》得ξ´=0.175，
故
ξ90°弯ξ´0.175×0.175；
Σξ吸ξ底阀+ξ90°弯 5.2+0.175=5.375，用Q0.078m3/s和d=200mm，查《压力管单位局部水头损失△局值表》得△局31.56cm/每ξ´
则
h吸局损=△局Σξ吸=31.56×5.375=169.6cm≈1.70m，
故
h吸损= h吸沿损+h吸局损=0.21+1.70=1.91 m；
2.计算水泵进口处流速水头
V进==2.48m/s，
则
0.31m
3.根据建站处高程25.00m，查《》得=10.3m；
4.计算水泵安装高度：
从水泵规格性能表上查得，Hs ≈10− [HPSH]C=10−4.0=6m
H安=Hs−（10−）−−h吸损
=6−（10−10.3）−0.31−1.91
=4.08m；
5.计算水泵安装高：
▽安=▽下+H安=▽低+H安=22.5+4.08=26.58m H max=25.00m；
满足要求。

五、校核水泵工作点：
从200HW-5S性能曲线上查得控制点Q小=0.069m3/s、H大=6.7m 和Q大=0.122m3/s、H小=4m。

求局部阻力系数。

吸水段局部阻力系数在计算水泵安装高时已求出，仅需要求出水段的局部阻力系数。

d=200mm的90°铸铁弯头，根据d=200mm，θ=90°查《铸铁弯头R值表》得R=300mm，则，=0.333，查表《局组系数ξ表》得ξ´=0.175，故
ξ90°弯=ξ´= 0.175×=0.175；
d=200mm的45°铸铁弯头，根据d=200mm，θ=45°查表《铸铁弯头R值表》得R=500mm，则，=0.2，查《局组系数ξ表》得ξ´=0.14，故
ξ45°弯=ξ´= 0.14×=0.07；
拍门查表《局组系数ξ表》得ξ拍=1.5；
Σξ压=ξ90°弯+2ξ45°弯+ξ拍=0.175 +2×0.07 +1.5 =1.815。

1.计算H需小：
用Q小=0.069 m3/s和d=0.2m查《钢压力管每米长沿程水头损失△沿值表》得△沿吸小=△沿压小=3.62 cm/ m·管，
用Q小=0.069 m3/s和d=0.2m查《压力管单位局部水头损失△局值表》得△局吸小=△局压小= 11.30 cm/每ξ
则
h损小=△沿吸小L吸+△沿压小L压+△局吸小Σξ吸+△局压小Σξ压
=3.62×4.5+3.62×9.5+11.30×5.375+11.30×1.815
=131.9cm=1.32m。

故
h小=H实=h损小=3.5+1.32=4.82米H大=5.0m；
2.计算H需大：
用Q大=0.122 m3/s和d=0.2m，查《钢压力管每米长沿程水头损失△沿值表》得△沿吸大= △沿压大=11.30 cm/ m·管，
用Q大=0.122m3/s和d=0.2m，查表《压力管单位局部水头损失△局值表》，得△局吸大=△局压大= 35.35 cm/每ξ
则
H损大=△沿吸大L吸+△沿压大L压+△局吸大Σξ吸+△局压大Σξ压
=11.30×4.5+11.30×9.5+35.35×5.375+35.35×1.815
=412.37cm=4.12m，
故
H需大=H实+h损大=3.5+4.12=7.62H小=4.0m，所以，工作点A在水泵工作范围之内，泵管配套可以。

合集下载

农田水利工程中小型泵站设计

农田水利工程中小型泵站设计

农田水利工程中小型泵站设计摘要：在现代化农业发展的过程中，农田水利工程是重要物质资源配置，在提升农业生产与发展水平、确保产量与进度方面发挥着非常关键的作用。

农田水利工程包括取水工程、输水配水工程以及排水工程，农田水利工程的结构设计与分布配置都需要基于整体进行综合考量，合理利用地形高低差、地势地质差异来进行方案决策与设计。

鉴于此，本文就农田水利工程中小型泵站设计展开探讨，以期为相关工作起到参考作用。

关键词：农田水利工程;中小型泵站设计;优化措施1.农田水利工程中小型泵站的设计要点分析农田水利工程的中小型泵站设计首先需要开展选型工作，根据具体的扬程的差异选择不同的泵型，一般来说，都是根据流量大小确认其水泵的数量，水泵的型号通常取决于具体的应用，一般轴流泵选用立式泵、湿式泵室，混流泵大多采用卧式泵、干式泵室，离心泵选用干式泵室。

泵室的选型应尽量减少工程投资，提高泵站建设运行维护成本。

干式泵房投资小于湿式泵房，因此一般优先考虑干式泵房。

但湿式泵房的潜水轴流泵检修特别方便，而且基层运行管理单位往往有能力自己检修，因此应通过综合考虑来确定合适的泵房型式。

在泵站设计的型号选用时，一般根据扬程的具体数值来决定，通常情况下，在扬程〈10m时，以轴流泵为主要方案，扬程>15m时，选用离心泵，在这范围内，还包括混流泵以适应扬程的不同变化，具体数量根据其流量大小而定[1]。

泵型的样本所对应的机电设备与流量扬程的数据互相对应，既能够保证灌面，又能够提升泵机的使用性能。

对于水泵的使用性能来说，要根据扬程对水泵的影响，选择适配性较高的泵型，以提高水泵工作效率。

泵室的设计要点除了根据所需要确定的泵型来选择泵室的属性，还要在挖埋深度上做足功夫。

泵室分为干湿两类泵室，中小泵站的设计中，两个泵室的区别首先体现在深度中，干式泵室埋深≤4m，湿式泵室≤7m。

通過对比水泵和机电设备的类型来决定泵室的属性，对于不同泵室来说，设计上也存一定差异[2]。

农田水利泵站设计图 （两套）

农田水利泵站设计图 （两套）

4168@100/200450240300x400KZ-64502408@100/200300x400416KZ-4114114牛桥港闸站ns-02}MM内 河说明：\P1.本图尺寸，高程(黄海)以米计，其余均以毫米计。\P2.泵房内墙粉刷上部采用深绿色（高0.9m），上部白色。\P3.本工程泵房清理、闸站周边草木清理等临时工程未单独列项，已含相应工程内。\P4.播撒草籽品种根据时间段调整，建议采用三叶草。蔡阳桥单闸ns-11}说明：\P1.本图尺寸，高程(黄海)以米计，其余均以毫米计。\P2.泵房内墙粉刷上部采用深绿色（高0.9m），上部白色。\P3.本工程泵房清理、闸站周边草木清理等临时工程未单独列项，已含相应工程内。\P4.播撒草籽品种根据时间段调整，建议采用三叶草。检修桥外 河内 河内 河说明：\P1.本图尺寸，高程(黄海)以米计，其余均以毫米计。\P2.泵房内墙粉刷上部采用深绿色（高0.9m），上部白色。\P3.本工程泵房清理、闸站周边草木清理等临时工程未单独列项，已含相应工程内。\P4.播撒草籽品种根据时间段调整，建议采用三叶草。余晖单闸ns-03}王家庄闸站ns-04}MM内 河说明：\P1.本图尺寸，高程(黄海)以米计，其余均以毫米计。\P2.泵房内墙粉刷上部采用深绿色（高0.9m），上部白色。\P3.本工程泵房清理、闸站周边草木清理等临时工程未单独列项，已含相应工程内。\P4.播撒草籽品种根据时间段调整，建议采用三叶草。马家店桥闸站ns-05}MM外 河内 河说明：\P1.本图尺寸，高程(黄海)以米计，其余均以毫米计。\P2.泵房内墙粉刷上部采用深绿色（高0.9m），上部白色。\P3.本工程泵房清理、闸站周边草木清理等临时工程未单独列项，已含相应工程内。\P4.播撒草籽品种根据时间段调整，建议采用三叶草。粮站南泵站ns-06}M说明：\P1.本图尺寸，高程（黄海）以米计，其余
泵站设计计算书

泵站设计计算书

摘要博斯腾泵站位于孔雀河上游，具有排水、灌溉、发电、保护水质四方面的效益。

该泵站设计流量为25 m3/s，泵站主体建筑物按级建筑设计，有4台型号为1600ZLQ8.5-7.5的立式轴流泵，相应的配套电机为TL800-24/2150TH。

考虑到博斯腾泵站地处偏远，在设计进水流道时选择钟型进水流道，以便于施工、节省造价。

进水池的设计采取延长进水流道的方式，这样不仅可以安置检修闸门和拦污栅，还可以使闸门与拦污栅的间距增大，获得更好的流态效果。

考虑到交通要求，在出水侧设计了一座4米宽的10级公路桥，在进水侧隔墩上建造一工作桥，用于人行和起吊闸门及拦污栅。

泵房横剖面图以1：50的比例绘制于1号图上，将泵房平面图两张以1：50的比例绘制于1号图纸上，泵站枢纽图则以1：100的比例绘于1号图纸上。

AbstractBosten pump station is located in the upper reaches of the Peacock River. It offers the benefit of drain, irrigation , power generation and protection of water quality. The rate of flow designed for the pump station is 40m3/s. The main building of the pump station is designed by theⅡlevel standard for architecture , which has 7 vertical axial Pump(model:1600ZLQ8.5-7.5) corresponding the supporting electric motors TL800-24/2150TH.Given that peripheral location of the Bosten pump station , the inlet passage for water entry is designed like the shape of the bell, in order to facilitate the construction as well as to reduce the cost. The design of the suction sump adopts the way of extending the inlet passage of water entry. By doing that, not only can the overhaul sluice gate and the trash rack be arranged, but also can enlarge the space between them to make the water flow better. In consideration of the transportation , a 4-meter broad and 10-grade highway bridges has been designed beside the water exist. Also, a service bridge has been build beside the water entry for pedestrian as well as hoisting the sluice gate and trash rack.On the picture 1, the transverse section picture of the pump house will be drawn in the proportion of 1:50, and two pictures of its plane figure in the proportion of 1:50, and key water control in the proportion of 1:100.第一章泵站兴建缘由及概况第一节建站缘由博斯腾湖位于我国新疆巴音郭楞蒙自治州境内。

灌溉水泵选型设计计算公式

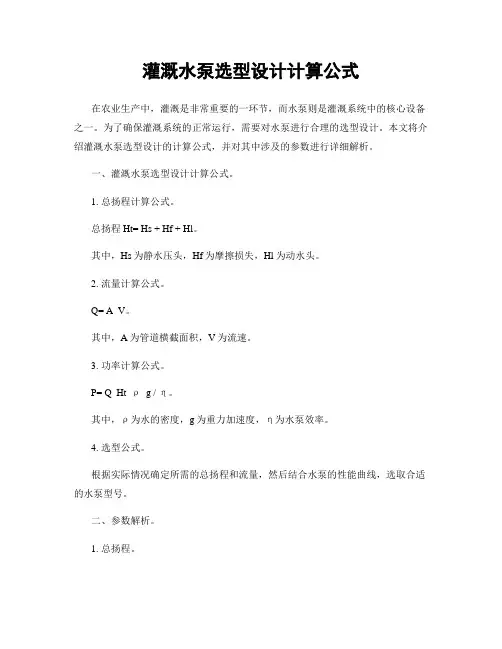

灌溉水泵选型设计计算公式
