地图分幅编号

地图的分幅和编号对一个确定的制图区域，要将全区绘于一张图→增大图幅，这样就不可能在一张图纸上描绘出来，而要分幅描绘，因此为便于编图、印刷、保管、查询、使用、必须研究地图分幅与编号。

一、地图的分幅1、矩形分幅，一般按纸张和印刷机规格设计（全开、对开、四开、八开等）优点：图幅之间结合紧密，便于拼接使用，保持图面上图形完整。

缺点：整个制图区域只能一次投影完成2．经纬线分幅图廓由经纬线构成，是当前世界各国地形图和小比例尺图的主要形式。

我国基本比例尺地图以经纬线分幅，以1：100万地图为基础，按规定的经差纬差划分图幅，使相邻比例尺地图的数量成简单的倍数关系。

经纬线分幅的优点是每个图幅都有明确的地理概念，适用于很大区域范围的地分幅，缺点，经纬线被描绘成曲线时，图幅拼接不便，有时被改重要物体（如大城市的完整性，随纬度增大，面积缩小，图幅不断变小。

图2-7 北半球100万地形图的分幅和编号二、地图编号我国1：100万国际100万地图即用此法分幅编号1．行列式编号法刊号（横）——行号（纵）相结合，亦有“行号—到号（如 NJ-50）北半球加N 南加S2．自然序数编号法分幅地图从左→右，从上→下，排列编号。

3．行列—自然序数编号法将上二者结合起来如H-49-8三、我国基本比例尺地图分幅与编号见实习教材1151．1：100万地图的分幅编号经差6°纬差4°2．1：50万地形图的分幅编号在1:100万基础纬差φ2°，经差λ3°分为4幅。

3．1：25万地形图的分幅编号在1：50万基础上，纬差1°经差1°30′划分为4幅，即1幅1：100万图，可分为16幅1：25万图，J-50-B[4]注：1985年前为1:20万分幅：在1:100万基础纬差φ40′，经差λ1°分为36幅。

4．1：10万地形图的分幅编号在1：100万图基础上，按纬差20′经差30′分幅即：1幅1：100万图划分为144幅用自然序数法编号J-50-125．1：5万地形图的分幅编号，在1：10万图基础上，按纬差10′，经差15′划分为4幅，以A、B、C、D表示，其图在1：10万图号后加号 J-50-12-B。

地形图的分幅方法有两种：一种是经纬网梯形分幅法或国际分幅法；另一种是坐标格网正方形或矩形分幅法。

前者用于国家基本比例尺地形图，后者用于工程建设大比例尺地形图。

一、经纬网国际分幅法：1、1∶100万比例尺地形图的分幅和编号1∶100万地形图分幅和编号是采用国际标准分幅的经差6°、纬差4°为一幅图。

从赤道起向北或向南至纬度88°止，按纬差每4°划作22个横列，依次用A、B、……、V表示；从经度180°起向东按经差每6°划作一纵行，全球共划分为60纵行，依次用1、2、……、60表示。

每幅图的编号由该图幅所在的“列号——行号”组成。

例如，北京某地的经度为116°26′08″、纬度为39°55′20″，所在1∶100万地形图的编号为J-50。

2、1∶50万、1∶25万、1∶10万比例尺地形图的分幅和编号这三种例尺地形图都是在1∶100万地形图的基础上进行分幅编号的.一幅1∶100万的图可划分出为4幅1∶50万的图，分别以代码A、B、C、D表示。

将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶50万图幅的编号为J-50-A。

一幅1∶100万的图可划分出16幅1∶25万的图，分别用[1]、[2]、……、[16]代码表示。

将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶25万图幅的编号为J-50-[1]。

一幅1∶100万的图，可划分出144幅1∶10万的图，分别用1、2、……、144代码表示。

将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶10万图幅的编号为J-50-1。

3、新标准：92年12月，我国颁布了《国家基本比例尺地形图分幅和编号GB/T139 89—92》新标准，1993年3月开始实施。

新的分幅与编号方法如下。

A．分幅1∶100万地形图的分幅标准仍按国际分幅法进行。

其余比例尺的分幅均以1∶100万地形图为基础，按照横行数纵列数的多少划分图幅。

§2.6 地形图分幅与编号（约55分钟）一、梯形分幅与编号分幅与编号原则:以投影带为基础，依经纬线划分；幅面大小适中，各比例尺图幅幅面大小基本一致；编号简捷明了，规律性强，富于联想；考虑制图编绘系列，不能肢解图幅。

1. 1:100万分幅与编号(国际分幅与编号）（1）分幅方法（2）编号方法纵列号＝带号±30“横行－纵列”，万1001如：J －50 万5.21万51编号+序号：1-4J －50－143－B －2 万11万101编号+序号:(1)-(64) J －50－133－(7)千51万11编号+序号：a-dJ －50－133－(7)－b 万101万1001编号+序号：1-144J －50－12 万51万101编号+序号：A-DJ －50－143－B 作业已知某点地理坐标为31°31′31″N ，131°31′31″E 求1. 该点所处万251地形图编号 H-52-[8]/H52C0020042. 与该图相邻的同级地图编号右H-52-[7] 右上H-52-[3] 上H-52-[4] 左上 H-53-[1] 左 H-53-[5] 左下 H-53-[9]下 H-52-[12] 右下 H-52-[11]H52C002003 H52C001003 H52C001004 H53C001001H53C002001 H52C003001 H52C003004 H52C0030033. 能够完整拼接成该范围的万101地图编号 该点在万101该图的编号是H-52-46，拼接的范围是H-52-33H-52-34H-52-35H-52-45H-52-46H-52-47H-52-57H-52-58H-52-59H52D003009 H52D003010 H52D003011 H52D004009H52D004010 H52D004011 H52D005009 H52D005010H52D0050114. 原新两种编号方法都做。

图幅编号计算方法图幅编号是地图制图中非常重要的一环，它能够帮助我们准确地定位和识别地图上的各个区域，为地图的使用提供了方便。

在地图制图中，图幅编号的计算方法是非常重要的，下面我们将详细介绍图幅编号的计算方法。

首先，图幅编号是根据地图的分幅情况而确定的。

一般来说，地图都是按照一定的比例尺进行分幅的，每个分幅都有一个唯一的编号。

在计算图幅编号时，我们需要先确定地图的比例尺和分幅情况，然后按照一定的规则进行计算。

其次，图幅编号的计算方法通常是根据地图的经纬度坐标来确定的。

我们可以根据地图上的经纬度坐标和比例尺来计算出每个图幅的编号。

一般来说，地图上的经纬度坐标是以度、分、秒的形式表示的，我们可以根据这些坐标来确定每个图幅的编号。

另外，图幅编号的计算方法还与地图的投影方式有关。

在地图制图中，常用的投影方式有墨卡托投影、等角投影、等距投影等。

不同的投影方式会对图幅编号的计算产生影响，因此在计算图幅编号时，我们需要考虑地图的投影方式。

此外，图幅编号的计算方法还需要考虑地图的分幅方式。

地图的分幅方式有横向分幅和纵向分幅两种，不同的分幅方式也会对图幅编号的计算产生影响。

最后，图幅编号的计算方法还需要考虑地图的坐标原点和坐标系。

地图的坐标原点和坐标系不同，会对图幅编号的计算产生影响，因此在计算图幅编号时，我们需要考虑地图的坐标原点和坐标系。

综上所述，图幅编号的计算方法是根据地图的分幅情况、经纬度坐标、投影方式、分幅方式、坐标原点和坐标系等因素来确定的。

在地图制图中，我们需要根据这些因素来准确地计算图幅编号，以便于地图的使用和识别。

希望本文对图幅编号的计算方法有所帮助。

目录1 引言 (2)2 旧图幅编号规则 (3)2.1 1:100万比例尺地形图的分幅编号 (3)2.2 1:50万,1:25万，1:10万比例尺地形图的分幅编号 (4)2.3 1:50000和1:10000地形图分幅 (4)2.4 1:5000地形图的分幅编号 (4)3 新地图分幅编号 (5)3.1 分幅规则 (5)3.2 算法 (5)3.2.1 根据经纬度计算编号公式 (5)3.2.2 根据编号计算经纬度范围公式 (6)4 程序设计 (7)4.1 功能设计思路 (7)4.2 根据点经纬度查询编号程序流程 (8)4.3 程序代码 (10)4.4 程序特点 (13)5 程序功能说明 (14)结论 (18)致谢 (19)参考文献 (20)1 引言地形图是按一定的比例尺，用规定的符号表示地物、地貌平面位置和高程的正射投影图。

它在国防、国民经济和建设中具有非常重要的作用。

为了便于测绘，印刷，报关，检索和使用，所有的地形图均须按规定的大小进行统一分幅并进行有系统的编号。

对于中国,幅员辽阔,各种比例尺地形图的图幅数量很多。

为了使各种比例尺地形图幅面规格大小一致,将地表面按一定的规律划分成若干块,这就是地形图的分幅。

在众多的图幅中,为了科学反映各种比例尺地形图之间的关系和同一比例尺地形图的拼接,以及便于保管和使用,就需要地形图按一定规律进行编号。

我国使用的基本比例尺有8种，分别为：1：:100万，1:25万，1:10万，1:5万，1:2.5万。

1:1万，1:5000。

每种比例尺又有两种分幅方法，一种为1991年以前分幅方法的旧图幅分幅，另一种为1991年后按新标准产生的新图幅分幅，，均按梯形分幅法进行分幅。

对应于每种比例尺的地形图，其图幅编号又有两种方式：一种是按1991年以前地形图分幅编号标准产生的，为旧图幅编号；另一种为1991年以后按新地形图分幅编号标准产生的，为新图幅编号。

但无论是新图幅编号还是旧图幅编号，都是在1：100万地形图的分幅基础上进行二次或多次编号而形成的，其实质都是根据图幅所在的经纬度位置，按规定的经纬度间隔进行编号的。

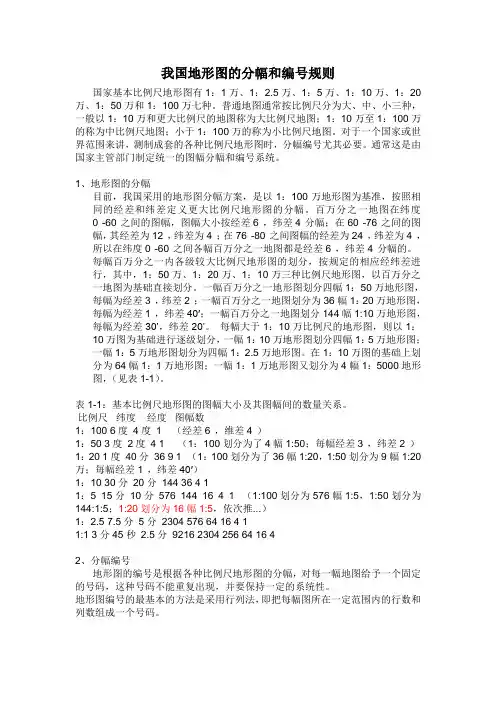

我国地形图的分幅和编号规则国家基本比例尺地形图有1：1万、1：2.5万、1：5万、1：10万、1：20万、1：50万和1：100万七种。

普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。

对于一个国家或世界范围来讲，测制成套的各种比例尺地形图时，分幅编号尤其必要。

通常这是由国家主管部门制定统一的图幅分幅和编号系统。

1、地形图的分幅目前，我国采用的地形图分幅方案，是以1：100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。

百万分之一地图在纬度0°-60°之间的图幅，图幅大小按经差6°，纬差4°分幅；在60°-76°之间的图幅，其经差为12°，纬差为4°；在76°-80°之间图幅的经差为24°，纬差为4°，所以在纬度0°-60°之间各幅百万分之一地图都是经差6°，纬差4°分幅的。

每幅百万分之一内各级较大比例尺地形图的划分，按规定的相应经纬差进行，其中，1：50万、1：20万、1：10万三种比例尺地形图，以百万分之一地图为基础直接划分。

一幅百万分之一地形图划分四幅1：50万地形图，每幅为经差3°，纬差2°；一幅百万分之一地图划分为36幅1：20万地形图，每幅为经差1°，纬差40′；一幅百万分之一地图划分144幅1:10万地形图，每幅为经差30’，纬差20’。

每幅大于1：10万比例尺的地形图，则以1：10万图为基础进行逐级划分，一幅1：10万地形图划分四幅1：5万地形图；一幅1：5万地形图划分为四幅1：2.5万地形图。

在1：10万图的基础上划分为64幅1：1万地形图；一幅1：1万地形图又划分为4幅1：5000地形图，（见表1-1）。

第二章地图的分幅与编号第一节地图分幅与编号的定义与作用为了不重测、漏测，就需要将地面按一定的规律分成若干块，这就是地图的分幅。

为了科学地反映各种比例尺地形图之间的关系和相同比例尺地图之间的拼接关系，为了能迅速查找到所需要的某种地区某种比例尺的地图，为了便于平时和战时地图的发放、保管和使用，需要将地形图按一定规律进行编号。

一、地图分幅1．矩形分幅矩形分幅又可分为拼接的和不拼接的两种。

拼接使用的矩形分幅是指相邻图幅有共同的图廓线，使用地图时可按其共同边拼接起来。

不拼接的矩形分幅是指图幅之间没有公共边，每个图幅有其相应的制图主区，各分幅图之间常有一定的重叠(图2－1，图2－2)，而且有时还可以根据主区的大小变更地图的比例尺。

图2－2不拼接分幅图示例2．经纬线分幅图廓线由经线和纬线组成，大多数情况下表现为上下图廓为曲线的梯形。

是当前世界各国地形图和大区域的小比例尺分幅地图所采用的主要分幅形式，我国基本比例尺地图就是以经纬线分幅制作的。

二、地图编号编号就是将划分的图幅，按比例尺大小和所在的位置，用文字符号和数字符号进行编号。

编号是每个图幅的数码标记，它们应具备系统性、逻辑性和唯一性。

常用的地图编号有行列式、自然序数式、行列－自然序数式和西南角图廓点坐标公里数编号等。

三、地图分幅编号的作用地图的分幅编号，在地图的生产、管理和使用方面都有重要意义。

首先是测制地图的需要，就测制某种比例尺地图而言，按每一分幅地图的范围和图号下达任务，不仅可以避免测制地图过程中遗漏或重复，节资增效，而且还能使所测地图的幅面控制在适当范围内，避免因幅面过大使绘图作业难以操作，影响绘图质量。

其次是印制地图的需要，若不分幅，地图幅面过大，一般印刷设备难以满足要求，势必要增加成本，而在复照时会给图面带来较大的边缘误差，影响地图的几何精度。

第三是管理和发行的需要，地图分幅编号后，便于分类分区有序地存贮；大小规格一致，易于包装。

运输和存放；统一编号，有利于快速检索和发行。

地图分幅编号为了便于地形图的测绘、使用和保管，需要将大范围内的地形图进行分幅，并将分幅的地形图进行系统的编号。

地形图的分幅方法有两大类：一是按经纬线分幅的梯形分幅法，另一种是按坐标格网划分的矩形分幅法。

常见的地图编号方法有自然系数编号法、行列式编号法、行列-自然系数编号法。

一、梯形分幅与编号方法地图的图廓由经纬格网线构成。

我国的基本比例尺地形图是以经纬线分幅制作的，它们都是以1：100万比例尺地形图为基础，按规定的经差和纬差划分图幅，行列数和图幅数成简单的倍数关系，如图6-1所示。

图中虚线表示现已不用。

1：100万比例尺地形图的分幅编号是由国际统一规定的，作法是将整个地球表面用子午线分成60个6︒纵列，由经度180︒起，自西向东用阿拉伯数字1~60编列号数。

同时，由赤道起分别向南向北直至纬度88︒止，每隔4︒的纬圈分成许多横行，这些横行用大写的拉丁字母A、B、C、……V标明，以两极为中心，以纬度88︒为界的圈，则用Z标明。

也就是说，一张1：100万比例尺地形图是有为差4︒的纬圈和经差6︒的子午圈所形成的梯形。

其编号采用行列式编号法，由“横行-纵列”格式组成，图6-2为我国领域的1：100万比例尺地形图图幅编号。

例如甲地位于北纬39︒54'30"，东经122︒28'25"，则该地所在1：100万图幅编号为J-51。

图6-1 我国基本比例尺地形图的分幅编号系统图图6-2 我国领域的1：100万比例尺地形图图幅编号图基本比例尺地形图之间的划分存在层次关系。

例如1：10万比例尺地形图是将1：100万地形图划分成12行12列，共144幅，代号分别用1，2，3，，144表示。

以上梯形分幅与编号的方法是我国70~80年代的分幅与编号系统。

为便于图幅编号的计算机处理，1991年我国制定订了《国家基本比例尺地形图分幅与编号方法》的国家标准。

其主要特点是：分幅仍然以1：100万地图为基础，经纬差不变，但划分全部由1：100万地形图逐次加密划分而成；编号仍然以1：100万地图编号为基础，由下接相应比例尺的行、列代码所组成，并增加了比例尺代码（表6.2），所有地形图的图号均由五个元素10位编码组成，如图6-3所示。
