当前位置：文档之家 › 3.3几种常见的磁场(课件共24张)

3.3几种常见的磁场(课件共24张)

  • 格式：ppt
  • 大小：2.13 MB
  • 文档页数：24

下载文档原格式

  / 24

合集下载

3-3 几种常见的磁场 课件(共56张PPT)

3-3 几种常见的磁场 课件(共56张PPT)

C．磁感线总是从磁铁的 N 极出发，到 S 极终止 D．磁感线可以用细铁屑来显示，因而是真实存在的
第三章
3
成才之路 ·高中新课程 ·学习指导 ·人教版 ·物理 ·选修3-1
解析：磁场是一种特殊物质，磁极、电流间发生的作用都 是通过磁场发生的，选项 A 正确； 磁感线是为了形象地描述磁 场而假想的线，不是真实存在的，选项 D 错误；磁感线的切线 方向表示磁场的方向，磁感线的疏密表示磁场的强弱，选项 B 正确；磁感线是闭合曲线，在磁体外部由 N 极指向 S 极，在磁 体内部由 S 极指向 N 极，选项 C 错误。
※ 掌握安培定则， 能较熟练地用安培定 ※ 则对电流周围的磁场分布作出判断。 了解安培分子电流假说的内容， 并能 ※ 用来解释铁棒被磁化和磁体退磁等 现象。
第三章
3
成才之路 ·高中新课程 ·学习指导 ·人教版 ·物理 ·选修3-1
※
知道什么是匀强磁场； 知道匀强磁场 的磁感线是分布均匀的平行直线。 知道磁通量的定义， 知道公式 Φ＝BS 的适用条件， 会用这一公式进行简单 计算。
答案：AB
第三章
3
成才之路 ·高中新课程 ·学习指导 ·人教版 ·物理 ·选修3-1
点评：用磁感线可以形象地描述磁场的强弱和方向，它是 一种理想化模型，并不是真实存在的。由于磁体的 N 极和 S 极是密不可分的，所以磁感线总是闭合的曲线。
第三章
3
成才之路 ·高中新课程 ·学习指导 ·人教版 ·物理 ·选修3-1
线就叫做磁感线。 2．特点：(1)磁感线是闭合曲线。
强弱 ，磁场强的地方磁 (2)磁感线的疏密程度表示磁场______ 线密 ，磁场弱的地方磁感________ 线疏 。 感_____

3.3几种常见的磁场.PPT优秀课件

3.3几种常见的磁场.PPT优秀课件
•17
②.通电螺线管内部的磁场
•18
③.相隔一定距离的两个平行放置的线 圈通电时，其中间区域的磁场。
•19
S
B
•20
1.磁通量定义：
在磁感应强度为B的匀强磁场当中， 有一个与磁场方向垂直的平面S，B和S的 乘积叫做穿过这个面积的磁通量.
2.公式: Φ＝BS
3.单位：韦伯 符号：Wb 1Wb=1T·m2
复习温故
磁感应强度 B
①B的方向：引入小磁针静止 时N极所指的方向。
②B的大小： B F （B⊥L） IL
注：磁感应强度B为矢量，其由磁场本身属性决定。
•1
在静电场中研究电场强度时，为了形象地 了解和描述电场中各点的电场强度的大小和方 向，用画电场线的方法来描述电场。
为了描述磁场的强度和方向，可不 可以也假象一些列曲线来形象描述 磁场的强度和方向呢？
•30
磁场的叠加 有两个固定的完全相同的通电圆环，通过的电流大小相 同，方向如图所示．一个在竖直平面内放着，一个在水 平面内放着，每个圆环在共同圆心O处产生的磁感应强 度大小均为B，则在O点的总磁感应强度多大？
•31
磁通量及其变化问题 如图所示，框架面积为S，框架平面与磁感应强度为B 的匀强磁场方向垂直，则穿过平面的磁通量为 ________．若使框架绕OO′转过60°角，则穿过框 架平面的磁通量为________；若从初始位置转过90° 角，则穿过框架平面的磁通量为________；若从初始 位置转过180°角，则穿过框架平面的磁通量变化量 大小为________．
•4
•5
磁感线的特点： a.为形象地描述磁场而人为引入的假想曲线 b.磁感线某点的切线方向表示该点的磁场方向 c.磁感线的疏密可以反映磁场的强弱 d.任何两条磁感线都不相交

最新几种常见的磁场(完美版)教学讲义ppt课件

最新几种常见的磁场(完美版)教学讲义ppt课件

bc a
m
n
b
a
a(b+c) = ab+ac
a
b
a
b
(m+n)(a+b) = mb+nb+ma+na
a
b
a-b
b
(a+b)2 = a2+2ab+b2
(a-b)(a+b) = a2-b2
代数恒等式特点：
一边是两个一次式的积，另一边是二次式。
a(b+c) =ab + ac (m+n)(a+b) = mb+nb+ma+na (a+b)(a+b)=(a+b)2 =a2+2ab+b2 (a-b)(a+b) = a2 - b2
关于磁现象的电本质，下列说法中正确的
是( B )
A.磁与电紧密联系，有磁必有电，有电必 有磁 B.不管是磁体的磁场还是电流的磁场都起 源于电荷的运动 C.永久磁铁的磁性不是由运动电荷产生的 D.根据安培假说可知，磁体内分子电流总 是存在的，因此任何磁体都不会失去磁性
一根软铁棒在磁场中被磁化.是因为
几种常见的磁场(完美版)
3.1几种常见的磁场
二、几种常见的磁场
条 形
磁 体 磁 场 分 布
外部从
蹄 形
磁 体 磁 场 分 布
直线电流的磁场的磁感线：
安培定则(1):右手握住导线,让伸直的拇指 所指的方向与电流方向一致,弯曲的四指所指的 方向就是磁感线环绕的方向.(右手螺旋定则)
表示垂直于 纸面向外
在原子、分子等物质微粒的内部,存在着 一种电流-分子电流.分子电流使每个物质微粒 都成为微小的磁体,它的两侧相当于两个磁极

新版3.3几种常见的磁场(共40张PPT)学习PPT

新版3.3几种常见的磁场(共40张PPT)学习PPT
环形电流的安培定期(右手媒旋定)反映了一个旋转方向和 一个直线方向的天系，这种关系叫做“右”关系，在日常生活 中随处可见。仔观察一下，螺检旋进媒母是不是符合这个“定 则”?一个有填纹的瓶盖，要把它打开，应该朝哪个方向旋转?
自然界里多数海螺、田蝶的壳是右旋的，许多绕植物的茎 也是右旋的，但左旋的也不少自行车上有很多检和螺母，大多 数是右旋的，但也有左旋的。向有经验的人请教，找出自行车 上左的螺母。
（一）验证环形电流的磁场方向
（4）任何两条磁感线都不相交。
在磁场中放一块玻璃板，玻璃板上均匀地撒上一层细铁屑，细铁屑在磁场里磁化成“小磁针”，轻轻敲玻璃板，铁屑就会有规则地排
列起来，模拟出磁感线的形状。
3-12就是一种磁传感器。
（1）磁感线是假想的，不是真实存在的。 （2）磁感线的疏密可以反映磁场的强弱，在没画磁感线的地 方，并不表示没有磁场存在。（两极最密） （3）磁感线都是闭合曲线。在磁体外，磁感线都是由 N 极出 发，进入 S 极；在磁体内部，磁感线由 S 极指向 N 极。（电 场线不闭合） （4）任何两条磁感线都不相交。
四、匀强磁场
1、定义：磁场强弱、方向处处相同的磁场。 2、磁感线分布特点:一些间隔相同的平行直线。 3、常见的匀强磁场:
（1）相隔很近的两个异名磁极之间的磁场 （2）通电螺线管内部的磁场 （3）相隔一定距离的两个平行放置的线圈通电时，其中间区 域的磁场。
I
五、磁通量
研究电磁现象时，常常要讨论穿过某一面积的磁
因为磁感线顺着N极“流动”，小磁针N极垂直 在原子、分子等物质微粒的内部，存在着一种环形电流，称之为分子电流，分子电流使微粒相当于一个小磁体。
公式只适用于B⊥S ，若B与S不垂直，则S为垂直与磁场方向的投影面积。

几种常见的磁场ppt

几种常见的磁场ppt
可调性
脉冲磁场的强度、宽度和频率可以根据需要进行 调节。
应用
脉冲磁场在科研、工业生 产和医疗等领域有广泛应 用。
在工业生产中，脉冲磁场 用于金属的磁化、电磁搅 拌、电磁成型和电磁熔炼 等。
ABCD
在科研中，脉冲磁场用于 研究物质的磁学性质，如 物质的磁化、磁畴结构和 磁电阻效应等。
在医疗中，脉冲磁场用于 治疗肿瘤、改善局部血液 循环和促进组织再生等。
交变磁场也用于电磁感应加热和电磁 铁等领域。
03 脉冲磁场
定义
脉冲磁场是指磁场强度随时间变化，呈现脉冲状的磁场。
它通常由电流迅速变化产生，具有瞬时性和强烈性的特点。
特性
瞬时性
脉冲磁场在极短时间内达到峰值，持续时间短， 变化速度快。
强烈性
由于电流的迅速变化，脉冲磁场通常具有较高的 磁场强度，可达到数百乃至数千高斯。
方向不变
恒定磁场的磁力线方向始终保持不变，不像交变磁场 那样方向会不断变化。
对物质的磁化作用
恒定磁场能够对放入其中的物质进行磁化，使其获得 磁性。
应用
磁力泵
利用恒定磁场对铁磁性物质的吸引力，实现液 体的输送。
磁力分离
利用恒定磁场对不同磁导率的物质进行分离， 常用于工业废水中重金属的分离。
磁性材料制造
04 均匀磁场和非均匀磁场
定义与特性
01
02
03
均匀磁场
磁场中各点的磁感应强度 大小相等、方向相同，且 不随位置变化的磁场。
非均匀磁场
磁场中各点的磁感应强度 大小和方向都随位置变化 的磁场。
特性
均匀磁场具有空间周期性， 非均匀磁场具有空间非周 期性。
区别与联系
区别
均匀磁场各点的磁感应强度是恒 定的，而非均匀磁场各点的磁感 应强度是变化的。

几种常见的磁场(34张)【精品课件】—【A3演示文稿设计与制作】

几种常见的磁场(34张)【精品课件】—【A3演示文稿设计与制作】

注意：①安培提出分子电流假说时，人们还不知道物质的微观 结构，电子绕原子核高速旋转，所以称为假说，但现在我们知 道分子电流假说是真理．②分子电流假说揭示了电和磁的本质 联系．
3．磁现象的本质．
安培的分子电流假说揭示了磁性的起源，它使我们认识到磁 铁的磁场和电流的磁场一样，都是由电荷的 Nhomakorabea动产生的．
►尝试应用 3．一根软铁棒被磁化是因为(D) A．软铁棒中产生了分子电流 B．软铁棒中分子电流取向杂乱无章 C．软铁棒中分子电流消失 D．软铁棒中分子电流取向变得大致相同 解析：软铁棒中分子电流是一直存在的，并不因为外界 的影响而产生或消失，故A、C错．根据磁化过程实质知 D正确．
cM偏下，在d处产生的磁场方向垂直dM偏下，N在c处产生的 磁场方向垂直于cN偏下，在d处产生的磁场方向垂直于dN偏下，根 据平行四边形定则，知c处的磁场方向竖直向下，d处的磁场方向竖 直向下，且合场强大小相等．故C正确．D.a、c两点的磁场方向都 是竖直向下．故D错误．故选C.
答案：C 点评：本题考查安培定则和磁场矢量的叠加．
►尝试应用 1．关于磁场和磁感线的描述，下列哪些是正确的(B) A．磁感线从磁体的N极出发到磁体的S极终止 B．自由转动的小磁针放在通电螺线管内部，其N极指 向螺线管的北极 C．磁感线的方向就是磁场方向 D．两条磁感线的空隙处不存在磁场
解析：磁感线与电场线不同，它是一条闭合曲线，在磁体的外部由 N极到S极，而在磁体的内部则由S极到N极，故选项A是不正确 的．
2．磁通量的计算． (1)公式：Φ＝BS.此式的适用条件：①匀强磁场；②磁感线与平 面垂直．
(2)在匀强磁场B中，若磁感线与平面不垂直，公式Φ＝BS中的S 应为平面在垂直于磁感线方向上的投影面积．

3几种常见的磁场PPT教学课件

3几种常见的磁场PPT教学课件
第21页/共33页
磁性起源 安培分子电流的假说，揭示了磁
铁磁性的起源，它使我们认识到： 磁铁的磁场和电流的磁场一样，都 是由电荷的运动产生的。
第22页/共33页
了解磁性材料
软磁性材料
性质：容易去磁
铁磁性材料
应用：电磁铁、磁头等
硬磁性材料
性质：不容易去磁
应用：永磁铁、扬声器等
第23页/共33页
思考与讨论
第29页/共33页
课堂练习
1、如图所示，a、b、c三枚小磁针分别
放在通电螺线管的正上方、管内和右侧。
当这些小磁针静止时，小磁针N极的指向
是 ( )C
A．a、b、c均向左
S
N
B．a、b、c均向右
C．a向左，b向右，c向右
D．a向右，b向左，c向右
第30页/共33页
课堂练习
2、试根据小磁针静止时N极指向确 定电源的正、负极。
第10页/共33页
安培定则(右手螺旋定则)
内容：用右手握 住导线，伸直的大拇 指所指的方向跟电流 的方向一致，弯曲的 四指所指的方向就是 磁感线的方向。
第11页/共33页
通电环形导线的磁感线分布
特点：一系列的同心圆， 且近导线处及环内部分布密。
第12页/共33页
安培定则(右手螺旋定则)
内容：让右手握 弯曲的四指所指的方 向跟电流的方向一致， 伸直大拇指所指的方 向就是环行导线中心 轴线上磁感线的方向。
在磁场中，我们用了磁感线 来形象地描述磁感应强度，磁 感线分布密处磁感应强度就大， 那么，磁感线与磁感应强度之 间究竟存在什么具体的定量关 系呢？
第24页/共33页
磁通量
1、定义：在匀强磁场中，有一个与磁场

963kj_人教版物理选修3-1 3.3《几种常见的磁场》精品课件ppt

963kj_人教版物理选修3-1 3.3《几种常见的磁场》精品课件ppt

四、匀强磁场 1、磁场强弱、方向处处相同的磁场 磁场强弱、 2、匀强磁场的磁感线：分布均匀且相互平 匀强磁场的磁感线： 行
磁感线通过某一面积的数量 五、磁通量 ：磁感线通过某一面积的数量
课堂练习 1、将小磁针分别放入A、B、C处时，问： 将小磁针分别放入A 处时， 小磁针N极的指向？ 小磁针N极的指向？ A
祝同学们学习愉快！ 祝同学们学习愉快！
再见！ 再见！
未被磁化的铁棒
磁化后的铁棒
3.磁现象的电本质： 3.磁现象的电本质：磁铁和电流的磁场本质上都 磁现象的电本质 是运动电荷产生的
例：根据安培假说的物理思想：磁场来源于 根据安培假说的物理思想： 运动电荷.如果用这种思想解释地球磁场的形成， 运动电荷.如果用这种思想解释地球磁场的形成， 根据地球上空并无相对地球定向移动的电荷的事 那么由此推断，地球上总体应该是：（ ） 实.那么由此推断，地球上总体应该是：（ A A.带负电 A.带负电 C.不带电 C.不带电 B.带正电 B.带正电 D.不能确定 D.不能确定
B C A
在两极附近， 在两极附近，磁场 较强，磁感线较密。 较强，磁感线较密。
①磁感线不是真实存在的。 磁感线不是真实存在的。 ②磁感线某点的切线方向表示该点的磁场方向。 磁感线某点的切线方向表示该点的磁场方向。 ③磁感线越密磁场越强 ，磁感线越疏磁场越弱 ④磁感线不相交但闭合. 磁感线不相交但闭合 ⑤在磁体外，磁感线都是由N极出发，进入S极，在 在磁体外，磁感线都是由N极出发，进入S 磁体内部磁感线由S极指向N 磁体内部磁感线由S极指向N极.
物理新人教版选修3 物理新人教版选修3-1 3.3几种常见的磁场 3.3几种常见的磁场

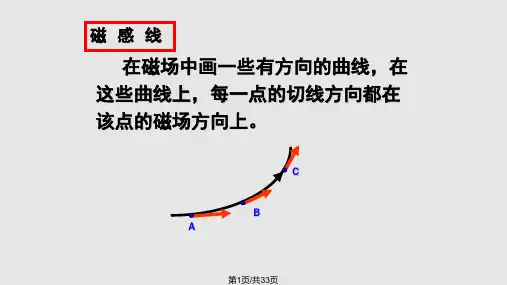

一、磁感线 磁感线： 1、磁感线：在磁场中画出一系列有方向 的闭 合曲线（ 极出来到S极进去）， ），且使曲线上每 合曲线（从N极出来到S极进去），且使曲线上每 一点的切线方向表示该点的磁场方向。也就是在 一点的切线方向表示该点的磁场方向。 该点放上小磁针，静止时N极的指向或N 该点放上小磁针，静止时N极的指向或N极的受 力方向。 力方向。

几种常见的磁场 课件

几种常见的磁场 课件

1．如图 3-3-5 所示为磁场、磁场作用力演示仪中 的赫姆霍兹线圈，当在线圈中心处挂上一个 小磁针，且与线圈在同一平面内，则当赫姆 霍兹线圈中通以如图所示方向的电流时 ( ) 图 3-3-5 A．小磁针 N 极向里转 B．小磁针 N 极向外转 C．小磁针在纸面内向左摆动 D．小磁针在纸面内向右摆动
几种常见的磁场
一、磁感线 1．定义：用来形象描述磁场强弱和方向的假想曲线 。 2．特点 (1)磁感线的 疏密程度 表示磁场的强弱。磁场强的地方，磁 感线 较密 ；磁场弱的地方，磁感线 较疏 。 (2)磁感线某点的 切线方向 表示该点磁感应强度的方向。
二、几种常见的磁场 电流的磁场方向可以用安培定则(右手螺旋定则)判断。 1．直线电流的磁场 右手握住导线，让伸直的拇指所指的方向与 电流 方向一致， 弯曲的四指所指的方向就是 磁感线环绕 的方向。 2．环形电流的磁场 让右手弯曲的四指与 环形电流 的方向一致，伸直的拇指 所指的方向就是环形导线轴线上 磁感线 的方向。
1．如图 3-3-9 所示的磁场中垂直磁场放置两个面积
相同的闭合线圈 S1(左)、S2(右)，由图可知穿过线
圈 S1、S2 的磁通量大小关系正确的是 ( )
A．穿过线圈 S1 的磁通量比较大 B．穿过线圈 S2 的磁通量比较大
图 3-3-9
C．穿过线圈 S1、S2 的磁通量一样大
D．不能比较
解析：穿过线圈 S1 的磁感线条数多，故穿过线圈 S1 的磁
图 3-3-2
受力小
D．a 处没有磁感线，所以磁感应强度为零
解析：由图中可知 b 处的磁感线较密，a 处的磁感线较疏， 所以 Ba＜Bb，故 A 错，B 对；导线在磁场中受力的大小与 导线在磁场中的放置方向有关，而不是仅仅取决于 B 与 LI 的大小，故 C 错；磁感线是用来描述磁场的，而又不可 能在存在磁场的区域内全部画磁感线，那样将会与不画磁 感线产生相同的效果，故 D 错。 答案：B
