几种常见的磁场练习题及答案解析

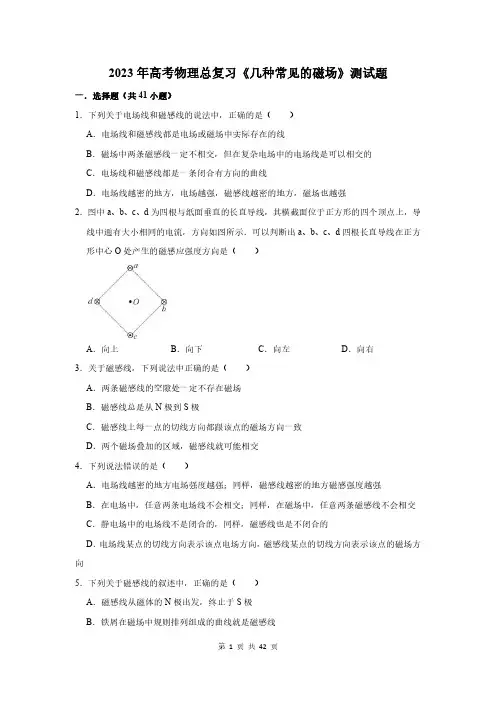

2023年高考物理总复习《几种常见的磁场》测试题
一．选择题（共41小题）
1．下列关于电场线和磁感线的说法中，正确的是（）
A．电场线和磁感线都是电场或磁场中实际存在的线
B．磁场中两条磁感线一定不相交，但在复杂电场中的电场线是可以相交的
C．电场线和磁感线都是一条闭合有方向的曲线
D．电场线越密的地方，电场越强，磁感线越密的地方，磁场也越强
2．图中a、b、c、d为四根与纸面垂直的长直导线，其横截面位于正方形的四个顶点上，导线中通有大小相同的电流，方向如图所示．可以判断出a、b、c、d四根长直导线在正方
）
形中心O处产生的磁感应强度方向是（
A．向上B．向下C．向左D．向右
3．关于磁感线，下列说法中正确的是（）
A．两条磁感线的空隙处一定不存在磁场
B．磁感线总是从N极到S极
C．磁感线上每一点的切线方向都跟该点的磁场方向一致
D．两个磁场叠加的区域，磁感线就可能相交
4．下列说法错误的是（）
A．电场线越密的地方电场强度越强；同样，磁感线越密的地方磁感强度越强
B．在电场中，任意两条电场线不会相交；同样，在磁场中，任意两条磁感线不会相交C．静电场中的电场线不是闭合的，同样，磁感线也是不闭合的
D．电场线某点的切线方向表示该点电场方向，磁感线某点的切线方向表示该点的磁场方向
5．下列关于磁感线的叙述中，正确的是（）
A．磁感线从磁体的N极出发，终止于S极
B．铁屑在磁场中规则排列组成的曲线就是磁感线
第1页共42页。

关于加快推进生态省建设全面提升生态文明水平的意见中共江苏省委江苏省人民政府(2010年11月18日)为深入贯彻落实科学发展观，切实转变经济发展方式，提升生态文明水平，努力实现“两个率先”奋斗目标，现就加快推进生态省建设提出以下意见。

一、加快推进生态省建设的重要性和紧迫性(一)加快推进生态省建设是落实科学发展观、建设生态文明的重大举措。

深入贯彻落实科学发展观，建设生态文明，是党的十七大对全面建设小康社会提出的新要求。

生态文明是继工业文明之后更高级的文明形态，是人类社会发展的必然趋势。

推进生态文明建设，既是一个长期的历史过程，也是一项紧迫的现实任务，客观上要求我们以生态省建设为载体，加大环境保护和生态建设力度，大力建设资源节约型和环境友好型社会，加快形成符合生态文明要求的生产方式、生活方式和消费模式，推动省域范围内经济社会和生态环境协调发展。

(二)加快推进生态省建设是实现“两个率先”、建设美好江苏的重要任务。

率先全面建成小康社会、率先基本实现现代化，不仅要求经济社会发展的率先，而且要求生态文明建设的率先。

江苏跨江滨海，平原辽阔，水网密布，湖泊众多，具有良好的自然禀赋和生态条件。

近年来，在经济持续快速发展的同时，生态省建设取得积极进展，循环经济试点逐步扩大，节能减排工作扎实推进，重点流域治理深入开展，资源利用水平显著提高，生态建设和修复得到加强，国家生态市、环保模范城市、国家节水型社会建设示范市和绿化模范城市数量位居全国前列。

江苏完全有基础、有能力、有条件在全国率先基本建成生态省，走出一条生产发展、生活富裕、生态良好的文明发展道路。

(三)加快推进生态省建设是优化经济结构、转变发展方式的迫切需要。

建设生态文明，实现永续发展，根本出路在于加快转变发展方式，推动经济转型升级。

目前，我省总体上处于工业化、城市化加速推进的阶段，经济发展方式尚未根本转变，经济社会发展和资源环境约束的矛盾日益突出，节能减排的任务十分艰巨，加强生态文明建设、增强可持续发展能力刻不容缓。

几种常见的磁场【典型例题】【例1】关于磁现象的电本质，下列说法中错误的是（ ）A 、 磁体随温度升高磁性增强B 、安培分子电流假说揭示了磁现象的电本质B 、 所有磁现象的本质都可归结为电荷的运动D 、一根软铁不显磁性，是因为分子电流取向杂乱无章【解析】安培分子电流假设告诉我们:物质微粒内部,存在一种环形电流，即分子电流。

分子电流使每个物质微粒都成为微小的磁体，当分子电流的取向一致时，整个物体体现磁性，若分子电流取向杂乱无章，那么整个物体不显磁性。

当磁体的温度升高时，分子无规则运动加剧，分子电流取向变得不一致，磁性应当减弱。

【答案】A【例2】两圆环A 、B 同心放置且半径R A ＞R B ，将一条形磁铁置于两环圆心处，且与圆环平面垂直，如图所示，则穿过A 、B 两圆环的磁通量的大小关系为（ ）A 、φA ＞φB B 、φA =φBC 、φA ＜φBD 、无法确定【解析】磁通量可形象地理解为穿过某一面积里的磁感线的条数，而沿相反方向穿过同一面积的磁通量一正、一负，要有抵消。

本题中，条形磁铁内部的所有磁感线，由下往上穿过A 、B 两个线圈，而在条形磁体的外部，磁感线将由上向下穿过A 、B 线圈，不难发现，由于A 线圈的面积大，那么向下穿过A 线圈磁感线多，也即磁通量抵消掉多，这样穿过A 线圈的磁通量反而小。

【例3】如图所示，通有恒定电流的导线MN 与闭合金属框共面，第一次将金属框由Ⅰ平移到Ⅱ第二次将金属框绕cd 边翻转到Ⅱ，设先后两次通过金属框的磁通量变化分别为1ϕ∆和2ϕ∆，则（ ）A 、1ϕ∆＞2ϕ∆B 、1ϕ∆=2ϕ∆C 、1ϕ∆＜2ϕ∆D 、不能判断【解析】导体MN 周围的磁场并非匀强磁场，靠近MN 处的磁场强些，磁感线密一些，远离MN 处的磁感线疏一些，当线框在I 位置时，穿过平面的磁通量为Ⅰϕ，当线圈平移至Ⅱ位置时,磁能量为Ⅱϕ，则磁通量的变化量为1ϕ∆=ⅠⅡ－ϕϕ=Ⅰϕ-Ⅱϕ，当到线框翻转到Ⅱ位置时，磁感线相当于从“反面”穿过原平面，则磁通量为-Ⅱϕ，则磁通量的变化量是1ϕ∆=ⅠⅡ－ϕϕ-=Ⅰϕ+Ⅱϕ所以1ϕ∆＜2ϕ∆【答案】C【基础练习】一、选择题：1、关于磁感线和电场线，下列说法中正确的是（ ）A 、磁感线是闭合曲线，而静电场线不是闭合曲线B 、磁感线和电场线都是一些互相平行的曲线C 、磁感线起始于N 极，终止于S 极；电场线起始于正电荷，终止于负电荷D 、磁感线和电场线都只能分别表示磁场和电场的方向2、关于磁感应强度和磁感线，下列说法中错误的是（ ）A 、磁感线上某点的切线方向就是该点的磁感线强度的方向B 、磁感线的疏密表示磁感应强度的大小C 、匀强磁场的磁感线间隔相等、互相平行D、磁感就强度是只有大小、没有方向的标量3、一束电子流沿水平面自西向东运动，在电子流的正上方有一点P，由于电子运动产生的磁场在P 点的方向为（）A、竖直向上B、竖起向下C、水平向南D、水平向北4、安培分子电流假说可用来解释（）A、运动电荷受磁场力作用的原因B、两通电导体有相互作用的原因C、永久磁铁具有磁性的原因D、软铁棒被磁化的现象5、如图所示，环形导线周围有三只小磁针a、b、c，闭合开关S后，三只小磁针N极的偏转方向是（）A、全向里B、全向外C、a向里，b、c向外D、a、c向外，b向里6、如图所示，两根非常靠近且互相垂直的长直导线，当通以如图所示方向的电流时，电流所产生的磁场在导线所在平面内的哪个区域内方向是一致且向里的（）A、区域ⅠB、区域ⅡC、区域ⅢD、区域Ⅳ二、填空题：7、如图所示，一面积为S的长方形线圈abcd有一半处在磁感应强度为B的匀强磁场中，这时穿过线圈的磁通量为Wb，当线圈以ab为轴从图中位置转过60°的瞬间，穿过线圈的磁通量为。

高三物理磁场基本性质常见磁场试题答案及解析1.如图，两根平行长直导线相距2l，通有大小相等、方向相同的恒定电流：a、b、c是导线所在平面内的三点，左侧导线与它们的距离分别为、l和3l。

关于这三点处的磁感应强度，下列判断正确的是A．a处的磁感应强度大小比c处的大B．b、c两处的磁感应强度大小相等C．a、c两处的磁感应强度方向相同D．b处的磁感应强度为零【答案】AD【解析】由右手定则可以判断，a、c两处的磁场是两电流在a、c处产生的磁场相加，但a距离两导线比c近，故a处的磁感应强度大小比c处的大，Ａ对；ｂ、c与右侧电流距离相同，故右侧电流对此两处的磁场要求等大反向，但因为左侧电流要求此两处由大小不同、方向相同的磁场，故b、c两处的磁感应强度大小不相等，B错；由右手定则可知，a处磁场垂直纸面向里，c处磁场垂直纸面向外，C错；b与两导线距离相等，故两磁场叠加为零，D对。

【考点】磁场叠加、右手定则2.彼此绝缘、相互垂直的两根通电直导线与闭合线圈共面，下图中穿过线圈的磁通量可能为零的是【答案】AB【解析】由安培定则可以判断，A中I1在线圈位置产生的磁场方向垂直纸面向里，I2在线圈位置产生的磁场方向向外，穿过线圈的磁通量可能为零，同理可以判断B中，I1在线圈位置产生的磁场方向垂直纸面向外，I2在线圈位置产生的磁场方向垂直纸面向里，穿过线圈的磁通量可能为零，A、B正确；C中I1、I2在线圈位置产生的磁场方向都垂直纸面向里，D中I1，I2在线圈位置产生的磁场方向都垂直纸面向外，C、D中穿过线圈的磁通量不可能为零．【考点】通电直导线周围磁场的方向。

3.如图所示，两根长直导线m、n竖直插在光滑绝缘水平桌面上的小孔P、Q中，O为P、Q连线的中点，连线上a、b两点关于O点对称，导线中通有大小、方向均相同的电流I．下列说法正确的是A．O点的磁感应强度为零B．a、b两点磁感应强度的大小Ba >BbC．a、b两点的磁感应强度相同D．n中电流所受安培力方向由P指向Q【答案】A【解析】根据安培右手定则，m在O点产生的磁场方向垂直ab连线向里，n在O点产生的磁场方向垂直ab连线向外，根据对称性，磁感应强度大小相等，磁场矢量和等于0，选项A对。

几种常见的磁场(时间：15分钟分值：50分)一、选择题(本题共6小题，每小题6分，共36分)1．(多选)下列各图中，已标出电流I、磁感应强度B的方向，其中符合安培定则的是( )A B C DBC [根据安培定则可判定B、C选项正确。

]2．关于磁通量，下列说法中正确的是( )A．磁通量不仅有大小而且有方向，所以是矢量B．磁通量越大，磁感应强度越大C．穿过某一面积的磁通量为零，则该处磁感应强度不一定为零D．磁通量就是磁感应强度C [磁通量Φ＝BS是标量，它的正、负只是表明从不同的面穿入，磁通量大不一定磁感应强度大。

若圆环与磁场方向平行，磁通量为零，但磁感应强度不为零。

] 3．(多选)如图所示，A为通电线圈，电流方向如图所示，B、C为与A在同一平面内的两同心圆，ΦB、ΦC分别为穿过两圆面的磁通量的大小，下述判断中正确的是( )A．穿过两圆面的磁通量是垂直纸面向外B．穿过两圆面的磁通量是垂直纸面向里C．ΦB＞ΦCD．ΦB＜ΦCAC [由安培定则判断，凡是垂直纸面向外的磁感线都集中在线圈内，因磁感线是闭合曲线，则必有相应条数的磁感线垂直纸面向里，这些磁感线分布在A线圈外，所以B、C圆面都有垂直纸面向里和向外的磁感线穿过，垂直纸面向外的磁感线条数相同，垂直纸面向里的磁感线条数不同，B圆面的较少，C圆面的较多，但都比垂直向外的少，所以穿过B、C的磁通量方向应垂直纸面向外，且ΦB＞ΦC。

]4.(多选)如图所示，A和B为两根互相平行的长直导线，通以同方向等大电流，虚线C为在A和B所确定的平面内与A、B等距的直线，则下列说法正确的是( )A．两导线间的空间不存在磁场B．虚线C处磁感应强度为零C．AC间磁感应强度垂直纸面向里D．CB间磁感应强度垂直纸面向外BCD [设电流A、B在空间产生的磁场分别为B A、B B，根据安培定则，电流A在AB 间产生的磁场垂直纸面向里，而电流B在AB间产生的磁场垂直纸面向外，又因I A＝I B，故在AC区，B A＞B B，合磁场方向垂直于纸面向里，在BC区，B A＜B B，合磁场方向垂直于纸面向外，中线C处B A＝B B，合磁场为零，综上所述，正确的选项为B、C、D。

1．关于磁现象的电本质，下列说法正确的是( )A．一切磁现象都起源于运动电荷，一切磁作用都是运动电荷通过磁场而发生的B．除永久磁铁外，一切磁场都是由运动电荷产生的C．据安培的分子电流假说，在外界磁场的作用下，物体内部分子电流取向变得大致相同时，物体就被磁化，两端形成磁极D．有磁必有电，有电必有磁解析：选AC.任何物质的原子的核外电子绕核运动形成分子电流，分子电流使每个物质分子相当于一个小磁体．当各分子电流的取向大致相同时，物质对外显磁性，所以一切磁现象都源于运动电荷，A、C正确，B错误．静电场不产生磁场，D错误．2．关于磁感线下列说法正确的是( )A．磁感线是磁场中实际存在的线B．条形磁铁磁感线只分布于磁铁外部C．当空中存在几个磁场时，磁感线有可能相交D．磁感线上某点的切线方向就是放在这里的小磁针N极受力的方向解析：选D.磁感线是假想的线，故A错；磁感线是闭合的曲线，磁铁外部、内部均有磁感线，故B错；磁感线永不相交，故C错；根据磁感线方向的规定知D对．3.图3－3－15如图3－3－15所示，带负电的金属圆盘绕轴OO′以角速度ω匀速旋转，在盘左侧轴线上的小磁针最后平衡的位置是( )A．N极竖直向上B．N极竖直向下C．N极沿轴线向右D．N极沿轴线向左解析：选C.等效电流的方向与转动方向相反，由安培定则知轴线上的磁场方向向右，所以小磁针N极受力向右，故C正确．4.图3－3－16(2011年深圳中学高二检测)如图3－3－16所示，两根非常靠近且互相垂直的长直导线，当通以如图所示方向的电流时，电流所产生的磁场在导线所在平面内的哪个区域内方向是一致且向里的( )A．区域ⅠB．区域ⅡC．区域ⅢD．区域Ⅳ解析：选A.根据安培定则可判断出区域Ⅰ的磁场是一致且向里的．5．如图3－3－17所示，图3－3－17线圈平面与水平方向夹角θ＝60°，磁感线竖直向下，线圈平面面积S＝ m2，匀强磁场磁感应强度B＝ T，则穿过线圈的磁通量Φ为多少？解析：法一：把S投影到与B垂直的方向，则Φ＝B·S cos θ＝××cos 60° Wb＝ Wb.法二：把B分解为平行于线圈平面的分量B∥和垂直于线圈平面的分量B⊥，B∥不穿过线圈，且B⊥＝B cos θ，则Φ＝B⊥S＝B cos θ·S＝××cos 60° Wb＝ Wb.答案： Wb一、选择题1．下列关于磁通量的说法，正确的是( )A．磁通量是反映磁场强弱和方向的物理量B．某一面积上的磁通量是表示穿过此面积的磁感线的总条数C．在磁场中所取的面积越大，该面上磁通量越大D．穿过任何封闭曲面的磁通量一定为零解析：选BD.磁通量Φ是磁感应强度B与垂直于磁场方向的面积S的乘积，即Φ＝BS，亦表示穿过磁场中某面积S的磁感线的总条数，Φ只有大小，没有方向，是标量．由此可知选项A错误，B正确。

高二物理磁场基本性质常见磁场试题答案及解析1.如图所示，在水平直导线正下方，放一个可以自由转动的小磁针. 现给直导线通以向右的恒定电流，不计其他磁场的形响，则( )A．小磁针保持不动B．小磁针的N将向下转动C．小磁针的N极将垂直于纸面向里转动D．小磁针的N极将垂直于纸面向外转动【答案】C【解析】由安培定则知，通电直导线在下方产生的磁场方向垂直直面向里，而磁场方向即小磁针静止时N极指向，故小磁针N极会垂直纸面向里转动，选项C正确，其余错误。

【考点】通电直导线磁场安培定则2.如图所示，三根通电长直导线P、Q、R互相平行，垂直纸面放置，其间距均为a，电流强度均为I，方向垂直纸面向里(已知电流为I的长直导线产生的磁场中，距导线r处的磁感应强度B=kI/r，其中k为常数) 。

某时刻有一电子(质量为m、电量为e)正好经过原点O，速度大小为v，方向沿y轴正方向，则电子此时所受磁场力为（）A．方向垂直纸面向里，大小为B．方向指向x轴正方向，大小为C．方向垂直纸面向里，大小为D．方向指向x轴正方向，大小为【答案】A【解析】由安培定则和矢量叠加原理，可知原点O处的磁感应强度唯一由Ｒ处的电流决定，大小为，方向指向x轴负正方向，用左手定则可判定电子洛伦兹力的方向为垂直纸面向里，大小为，A正确。

【考点】通电直导线周围磁场的方向，洛伦兹力、洛伦兹力的方向3.下面关于磁场的一些说法中正确的是( )A．所有的磁场都是由于电荷的运动而产生的，即都是由电流产生的B．所有的磁场的磁感线都是闭合曲线，或者伸向无穷远C．磁场中某点的磁感线的切线方向就是磁感应强度的方向，即小磁针N极在该点的受力方向D．某小段通电导线不受磁场力的作用，说明该点的磁感应强度为零【答案】BC【解析】磁场与静电场不同，所有的磁场的磁感线都是闭合曲线，但对于条形磁铁而言，通过其中心轴线的磁感线是一条直线，它两端都伸向无穷远(也可以说这条磁感线是在无穷远处闭合)，因此B选项正确．C选项就是磁感应强度的方向定义，C正确；错误分析：有人错选A，这是对“磁现象的电本质”的错误理解，其实磁场有两种，一种是由于电荷的运动产生的，另一种则是由于电场的变化产生的，在麦克斯韦理论中我们会学到．有人错选D，是因为他们没有想到磁场对电流的作用与电流方向有关，当电流方向与磁场方向在同一直线上时，电流就不受磁场力．在这点上，与电场对电荷的作用不一样，如果电荷在某点不受电场力，则该点的电场强度为零．【考点】本题考查了磁场的本质、磁感线的性质等磁场中比较基础知识，需要通过记忆进行理解。

1．在如图所示的匀强电场和匀强磁场共存的区域内．在如图所示的匀强电场和匀强磁场共存的区域内((不计重力不计重力))，电子可能沿水平方向向右做直线运动的是，电子可能沿水平方向向右做直线运动的是( ( )解析：若电子水平向右运动，在A 图中电场力水平向左，洛伦兹力竖直向下，故不可能；在B 图中，电场力水平向左，洛伦兹力为零，故电子可能水平向右做匀减速直线运动；在C 图中电场力竖直向下，洛伦兹力竖直向下，电子不可能向右做匀速直线运动；在D 图中电场力竖直向上，洛伦兹力竖直向上，故电子不可能做水平向右的直线运动，因此只有选项B 正确．正确．答案：答案：B B2.2.如图所示，在长方形如图所示，在长方形abcd 区域内有正交的电磁场，ab ＝bc /2/2＝＝L ，一带电粒子，一带电粒子从ad 的中点垂直于电场和磁场方向射入，恰沿直线从bc 边的中点P 射出，若撤射出，若撤去磁场，则粒子从c 点射出；若撤去电场，则粒子将点射出；若撤去电场，则粒子将((重力不计重力不计)( )( )A ．从b 点射出点射出B ．从b 、P 间某点射出间某点射出C ．从a 点射出点射出D ．从a 、b 间某点射出间某点射出解析：由粒子做直线运动可知qv 0B ＝qE ；撤去磁场粒子从c 点射出可知qE ＝ma ，at ＝2v 0，v 0t ＝L ，所以撤除电场后粒子运动的半径r ＝mv 0qB ＝L 2. 3．如图所示，有一混合正离子束先后通过正交的电场、磁场区域Ⅰ和匀强磁．如图所示，有一混合正离子束先后通过正交的电场、磁场区域Ⅰ和匀强磁场区域Ⅱ，如果这束正离子流在区域Ⅰ中不偏转，进入区域Ⅱ后偏转半径r 相同，则它们一定具有相同的同，则它们一定具有相同的( ( ) A ．动量．动量 B B．质量．质量．质量C ．电荷量．电荷量D D D．比荷．比荷．比荷解析：离子流在区域Ⅰ中不偏转，一定是qE ＝qvB ，v ＝E B ．进入区域Ⅱ后，做匀速圆周运动的半径相同，由r ＝mv qB知，因v 、B 相同，所以只能是比荷相同，故D 正确，正确，A A 、B 、C 错误．错误．4．(2012年合肥模拟年合肥模拟))两块金属板a 、b 平行放置，板间存在与匀强电场正交的匀强磁场，假设电场、磁场只存在于两板间的空间区域．一束电子以一定的初速度v 0从两极板中间，沿垂直于电场、磁场的方向射入场中，无偏转地通过场区，如图所示．已知板长l ＝10 cm 10 cm，两板间距，两板间距d ＝3.0 cm 3.0 cm，两板间电势差，两板间电势差U ＝150 V 150 V，，v 0＝2.0×107 m/s. m/s.求：求：求：(1)(1)磁感应强度磁感应强度B 的大小；的大小；(2)(2)若撤去磁场，求电子穿过电场时偏离入射方向的距离，以及电子通过场区后动能增加多少？若撤去磁场，求电子穿过电场时偏离入射方向的距离，以及电子通过场区后动能增加多少？若撤去磁场，求电子穿过电场时偏离入射方向的距离，以及电子通过场区后动能增加多少？((电子所带电荷量的大小与其质量之比e m ＝1.76×1011C/kg)解析：(1)(1)电子进入正交的电磁场不发生偏转，则满足电子进入正交的电磁场不发生偏转，则满足电子进入正交的电磁场不发生偏转，则满足Bev 0＝e U dB ＝U v 0d＝2.5×10－4T.(2)(2)设电子通过场区偏转的距离为设电子通过场区偏转的距离为y l ＝v 0t ，a ＝eU mdy ＝12at 2＝12×eU md·(l v 0)2＝1.1×10－2m. ΔE k ＝eEy ＝e U dy ＝8.8×10－18J ＝55 eV. [例1] 在平面直角坐标xOy 中，第Ⅰ象限存在沿y 轴负方向的匀强电场，第Ⅳ象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为磁感应强度为 B ．一质量为m 、电荷量为q 的带正电的粒子从y 轴正半轴上的M 点以速度v 0垂直于y 轴射入电场，经x 轴上的N 点与x 轴正方向成θ＝60°角射入磁场，最后从y 轴负半 轴上的P 点垂直于y 轴射出磁场，如图所示．不计粒子重力，求：轴射出磁场，如图所示．不计粒子重力，求：(1)M 、N 两点间的电势差UMN ；(2)(2)粒子在磁场中运动的轨道半径粒子在磁场中运动的轨道半径r ；(3)(3)粒子从粒子从M 点运动到P 点的总时间t .[思路点拨思路点拨] ] 根据粒子在不同区域内的运动特点和受力特根据粒子在不同区域内的运动特点和受力特点画出轨迹，分别利用类平抛和圆周运动的分析方法列方程求解．点画出轨迹，分别利用类平抛和圆周运动的分析方法列方程求解．[自主解答] (1)(1)设粒子过设粒子过N 点时的速度大小为点时的速度大小为 v ，有v 0v＝cos θ,v ＝2v 0粒子从M 点运动到N 点的过程，有qu MN ＝12mv 2－12mv 20，U MN ＝3mv 202q . (2)(2)粒子在磁场中以粒子在磁场中以O ′为圆心做匀速运动，半径为O ′N ，有qvB ＝mv 22r ，r ＝2mv 0qB . (3)(3)由几何关系得由几何关系得ON ＝r sin θ设粒子在电场中运动的时间为t 1，有ON ＝v 0t 1t 1＝3mqB粒子在磁场中做匀速圆周运动的周期T ＝2πm qB设粒子在磁场中运动的时间为t 2，有，有t 2＝π－θ2πT ，故t 2＝2πm 3qBt ＝t 1＋t 2，t ＝33＋2πm 3qB .1．如图所示．如图所示 ，匀强电场区域和匀强磁场区域是紧邻的，且宽度相等均为d ，电场方向在纸平面内竖直向下，而磁场方向垂直于纸面向里，一带正电的粒子从O 点以速度v 0沿垂直电场方向进入电场，从A 点射出电场进入磁场，离开电场点时的速度方向一致，已知d 、v 0(带电粒子重力不计带电粒子重力不计))，求：，求：(1)(1)(1)粒子从粒子从C 点穿出磁场时的速度大小v ；(2)(2)电场强度电场强度E 和磁感应强度B 的比值E B .解析：(1)(1)粒子在电场中偏转时做类平抛运动，则粒子在电场中偏转时做类平抛运动，则粒子在电场中偏转时做类平抛运动，则垂直电场方向d ＝v 0t ，平行电场方向d 2＝v y2t 得v y ＝v 0，到A 点速度大小为v ＝2v 0在磁场中速度大小不变，所以从C 点出磁场时速度大小仍为2v 0.(2)(2)在电场中偏转时，出在电场中偏转时，出A 点时速度与水平方向成45°45° v y ＝qE m t ＝qEd mv 0，并且v y ＝v 0得E ＝mv 20qd在磁场中做匀速圆周运动，如图所示在磁场中做匀速圆周运动，如图所示由几何关系得R ＝2d又qvB ＝mv 22R ，且v ＝2v 0 得B ＝mv 0qd 解得E B ＝v 0.[例2] 如右图所示，在磁感应强度为B 的水平匀强磁场中，有一足够长的绝缘细棒OO ′在竖直面内垂直于磁场方向放置，细棒与水平面夹角为α.一质量为m 、带电荷量为＋q 的圆环A 套在OO 圆′棒上，圆环与棒间的动摩擦因数为μ，且μ<tan α.现让圆环A 由静止开始下滑，试问圆环在下滑过程中：由静止开始下滑，试问圆环在下滑过程中：(1)(1)圆环圆环A 的最大加速度为多大？获得最大加速度时的速度为多大？的最大加速度为多大？获得最大加速度时的速度为多大？(2)(2)圆环圆环A 能够达到的最大速度为多大？能够达到的最大速度为多大？[思路点拨][自主解答] (1)(1)由于由于μ<tanα，所以环将由静止开始沿棒下滑．环A 沿棒运动的速度为v 1时，受到重力mg 、洛伦兹力qv 1B 、杆的弹力F N1和摩擦力F f 1＝μF N1.根据牛顿第二定律，对圆环A 沿棒的方向：沿棒的方向：mg sin α－F f 1＝ma垂直棒的方向：F N1＋qv 1B ＝mg cos α所以当F f 1＝0(0(即即F N1＝0)0)时，时，a 有最大值a m ，且a m ＝g sin α此时qv 1B ＝mg cos α解得：v 1＝mg cos αqB. (2)(2)设当环设当环A 的速度达到最大值v m 时，环受杆的弹力为F N2，摩擦力为F f 2＝μF N2.此时应有a ＝0，即mg sin α＝F f 2在垂直杆方向上：F N2＋mg cos α＝qv m B解得：v m ＝mg sin α＋μcos αμqB. 2．如图所示，套在很长的绝缘直棒上的小球,质量为 1.0×10－4 kg ，带 4.0×10－4 C 正电荷，小 球在棒上可以滑动，将此棒竖直放置在沿水平方向的匀强电场和球在棒上可以滑动，将此棒竖直放置在沿水平方向的匀强电场和匀强磁场中．匀强电场的电场强度E ＝10 N/C 10 N/C，方向水平向右，，方向水平向右，，方向水平向右，匀强磁场的磁感应强度B ＝0.5 T 0.5 T，方向为垂直纸面向里，小球与棒，方向为垂直纸面向里，小球与棒，方向为垂直纸面向里，小球与棒间动摩擦因数为μ＝0.20.2，求小球由静止沿棒竖直下落的最大加速度，求小球由静止沿棒竖直下落的最大加速度，求小球由静止沿棒竖直下落的最大加速度和最大速度．和最大速度．((设小球在运动过程中所带电荷量保持不变，g 取10 m/s2)解析：带电小球沿绝缘棒下滑过程中，受竖直向下的重力，竖直向上的摩擦力，水平方向弹力和洛伦兹力及电场力作用．当小球静止时，弹力等于电场力，小球在竖直方向所受摩擦力最小，小球加速度最大，小球运动过程中，弹力等于电场力与洛伦兹力之和，随着小球运动速度的增大，小球所受洛伦兹力增大，小球在竖直方向的摩擦力也随之增大，小球加速度减小，速度增大，当球的加速度为零时，速度达最大．小球刚开始下落时，加速度最大，设为a m ，这时竖直方向有mg －F f ＝ma ①在水平方向上有qE －F N ＝0②又F f ＝μF N ③由①②③解得a m ＝mg －μqE m，代入数据得a m ＝2 m/s 2. 小球沿棒竖直下滑，当速度最大时，加速度a ＝0在竖直方向上mg －F ′f ＝0④在水平方向上qv m B ＋qE －F N ′＝′＝00⑤又F ′f ＝μF N ′⑥′⑥ 由④⑤⑥解得v m ＝mg －μqE μqB， 代入数据得v m ＝5 m/s.[例3] 如图所示 ，在磁感应强度为B 的匀强磁场中，有一与磁感线垂直且水平放置的、长为L 的摆线，拴一质量为m 、带有＋q 电荷量的摆球，若摆球始终能在竖直平面内做圆弧运动．试求 摆球通过最低位置时绳上的拉力F 的大小．的大小．[思路点拨思路点拨] ] 解答此题应把握以下两点：解答此题应把握以下两点：(1)(1)弹力和洛伦兹力都随小球速度改变而改变，但这两力不做功，只有重力做功．弹力和洛伦兹力都随小球速度改变而改变，但这两力不做功，只有重力做功．弹力和洛伦兹力都随小球速度改变而改变，但这两力不做功，只有重力做功．(2)(2)在最低点应用牛顿第二定律求解．在最低点应用牛顿第二定律求解．在最低点应用牛顿第二定律求解．[自主解答] 以摆球为研究对象．以摆球为研究对象．根据机械能守恒定律得：mgL ＝12mv 2m ， 当向左摆动，到最低点速度向左时F 洛的方向向下．的方向向下．由牛顿第二定律得：F －mg －F 洛＝mv 2m /L ，且：F 洛＝qv m B ，联立以上各式解得：F ＝3mg ＋qB 2gL .当向右摆动，到最低点的速度向右时，F 洛的方向则向上．的方向则向上．由牛顿第二定律得：F ＋F 洛－mg ＝mv 2m /L ，联立解得：F ＝3mg －qB 2gL .3．在竖直平面内半圆形光滑绝缘管处在如图所示的匀强磁场中，B ＝1.1 T ，半径R ＝0.8 m ，其直径AOB 在竖直线上．圆环平面与磁场方向垂直，在管口A 处以2 m/s 水平速度射入一个直径略小于管内径的带电小球，其电荷量为＋10－4 C ，问：(1)小球滑到B 处的速度为多少？(2)若小球从B 处滑出的瞬间，管子对它的弹力恰好为零，小球质量为多少？(g ＝10 m/s2)解析：(1)(1)小球从小球从A 到B ，利用动能定理得，利用动能定理得mg 2R ＝12mv 2B －12mv 2A得v B ＝v 2A ＋4gR ＝22＋4×10×0.8＋4×10×0.8 m/s m/s m/s＝＝6 m/s. (2)(2)在在B 点，小球受到的洛伦兹力方向指向圆心，由于小球做圆周运动，所以有qv B B －mg ＝mv 22B R 即：即：1010－4×6×1.1－×6×1.1－1010m ＝36m 0.8得m ＝1.2×10－－55 kg.2.(2012年淮北模拟年淮北模拟))如图所示，空间存在正交的匀强电场和匀强磁场，匀强电场方向竖直向上，匀强磁场的方向垂直纸面向里．有一内壁光滑、底部有带正电小球的试管．在水平拉力F 作用下，试管向右匀速运动，带电小球能从试管口处飞出．口处飞出．已知小球质量为已知小球质量为m ，带电量为q ，场强大小为E ＝mg q.关于带电小球及其在离开试管前的运动，关于带电小球及其在离开试管前的运动，下列说法中不下列说法中不正确的是正确的是( ( )A ．洛伦兹力对小球不做功．洛伦兹力对小球不做功B ．洛伦兹力对小球做正功．洛伦兹力对小球做正功C ．小球的运动轨迹是一条抛物线．小球的运动轨迹是一条抛物线D ．维持试管匀速运动的拉力F 应逐渐增大应逐渐增大解析：洛伦兹力方向始终与小球运动速度方向垂直，不做功，故A 正确、正确、B B 错误；小球在竖直方向受向上的电场力与向下的重力，二者大小相等，试管向右匀速运动，小球的水平速度保持不变，则竖直向上的洛伦兹力分量大小不变，小球竖直向上做匀加速运动，即小球做类平抛运动，故C 正确；小球竖直分速度增大，受水平向左的洛伦兹力分量增大，为维持试管匀速运动拉力F 应逐渐增大，应逐渐增大，D D 正确．正确．答案：答案：B B3．(2012年铜陵模拟年铜陵模拟))如图所示的装置，左半部分为速度选择器，右半部分为匀强的偏转电场．一束同位素离子流从狭缝S 1射入速度选择器，能够沿直线通过速度选择器并从狭缝S 2射出的离子，又沿着与电场垂直的方向，立即进入场强大小为E 的偏转电场，最后打在照相底片D 上．已知同位素离子的电荷量为q (q >0)>0)，速度选择器内部存在着相互垂，速度选择器内部存在着相互垂直的场强大小为E 0的匀强电场和磁感应强度大小为B 0的匀强磁场，照相底片D 与狭缝S 1、S 2的连线平行且距离为L ，忽略重力的影响．忽略重力的影响．(1)(1)求从狭缝求从狭缝S 2射出的离子速度v 0的大小；(2)(2)若打在照相底片上的离子在偏转电场中沿速度若打在照相底片上的离子在偏转电场中沿速度v 0方向飞行的距离为x ，求出x 与离子质量m 之间的关系式之间的关系式((用E 0、B 0、E 、q 、m 、L 表示表示))．解析：(1)(1)能从速度选择器射出的离子满足能从速度选择器射出的离子满足能从速度选择器射出的离子满足qE 0＝qv 0B 0①故v 0＝E 0B 0② (2)(2)离子进入匀强偏转电场离子进入匀强偏转电场E 后做类平抛运动，则后做类平抛运动，则x ＝v 0t ③L ＝12at 22④ 由牛顿第二定律得qE ＝ma ⑤由②③④⑤解得x ＝E 0B 0 2mL qE4.(2010年高考课标全国卷年高考课标全国卷))如图所示，在0≤x ≤a 、0≤y ≤a2范围内垂直于xOy 平面向外的匀强磁场，磁感应强度大小为B 坐标原点O 处有一个粒子源，在某时刻发射大量质量为m 、电荷量为q 的带正电粒子，它们的速度大小相同，速度方向均在xOy 平面内，与y 轴正方向的夹角分布在0～90°范围内．已知粒子在磁场中做圆周运动的半径介于a /2到a 之间，从发射粒子到粒子全部离开磁场经历的时间恰好为粒子在磁场中做圆周运动周期的四分之一．求最后离开磁场的粒子从粒子源射出时的磁场的粒子从粒子源射出时的(1)(1)速度的大小；速度的大小；速度的大小；(2)(2)速度方向与速度方向与y 轴正方向夹角的正弦．轴正方向夹角的正弦．解析：(1)(1)设粒子的发射速度大小为设粒子的发射速度大小为v ，粒子做圆周运动的轨道，粒子做圆周运动的轨道半径为R ，由牛顿第二定律和洛伦兹力公式得：，由牛顿第二定律和洛伦兹力公式得： qvB ＝mv 2R① 由①式得R ＝mv qB ②当a 2<R <a 时，在磁场中运动时间最长的粒子，其轨迹是圆心为C 的圆弧，圆弧与磁场的上边界相切，如图所示．的圆弧，圆弧与磁场的上边界相切，如图所示． 设该粒子在磁场中运动的时间为t ，依题意t ＝T 4，得，得 ∠OCA ＝π2③设最后离开磁场的粒子的发射方向与y 轴正方向的夹角为α，由几何关系得，由几何关系得R sin α＝R －a 2④ R sin α＝a －R cos α⑤又sin 2α＋cos 2α＝1⑥由④⑤⑥式得R ＝(2(2－－62)a ⑦ 由②⑦式得v ＝(2(2－－62)aqB m(2)(2)由④⑦式得：由④⑦式得：由④⑦式得：sin sin α＝6－610. [例1] 在真空中，半径r ＝3×10－2m 的圆形区域内有匀强磁场，方向如图所示，磁感应强度B ＝0.2 T ，一个带正电的粒子以初速度v 0＝106 m/s 从磁场边界上直径ab 的一端a 射入磁场，已知该粒子的比荷q m ＝108C/kg C/kg，不计粒子重，不计粒子重力．(1)(1)求粒子在磁场中做匀速圆周运动的半径；求粒子在磁场中做匀速圆周运动的半径；(2)(2)若要使粒子飞离磁场时有最大偏转角，若要使粒子飞离磁场时有最大偏转角，求入射时v 0与ab 的夹角θ及粒子的最大偏转角．及粒子的最大偏转角．[解析] (1)(1)粒子射入磁场后，由于不计重力粒子射入磁场后，由于不计重力粒子射入磁场后，由于不计重力,,所以洛伦兹力提供圆周运动需要的向心力，根据牛顿第二定律有：qv 0B ＝m v 220R ， R ＝mv 0qB ＝5×10－2m. (2)(2)粒子在圆形磁场区域运动轨迹为一段半径粒子在圆形磁场区域运动轨迹为一段半径R ＝5 cm 的圆弧，要使偏转角最大，就要求这段圆弧对应的弦最长，即为圆形区域的直径，粒子运动轨迹的圆心O ′在ab 弦中垂线上，如上图所示．由几何关系可知：知：sin θ＝r R ＝0.60.6，，θ＝37°＝37°最大偏转角β＝2θ＝74°.＝74°.[例2] 如图所示，半径为r ＝0.1 m 的圆形匀强磁场区域边界跟y 轴相切于坐标原点O ，磁感应强度B ＝ 0.332 T 方，方向向垂直纸向面向里里．在O 有处有一一射放射源源，可沿纸向面向各各方个方向向射出速率均为v ＝3.2×106 m/s 的α粒子．已知α粒子质量m ＝6.646.64××1010－－27kg 27kg，电荷量，电荷量q ＝3.23.2××1010－－19C 19C，不计，不计α粒子的重力．求α粒子在磁场中运动的最长时间．动的最长时间．m v R 得＝mv ＝粒子在磁场中运动的圆弧所对应的弦长最长，从右图可以看出，粒子在磁场中运动的时间最长．粒子在磁场中运动的时间最长．＝2πm qB ，运动时间＝2θ2π·＝r R ＝y 轴上的a 点射入右图中第可在适当的地方加一个垂直于的匀强磁场，若此磁场分布在一个圆形区域内，试求这个圆形磁场区域的最小面积．的匀强磁场，若此磁场分布在一个圆形区域内，试求这个圆形磁场区域的最小面积．[解析] 质点在磁场中做半径为＝mv 0qB 的圆周运动，根据题意，质点在磁场区域中的轨道为半径等于的圆上的的圆上的113圆周，这段圆弧应与入射方向的速度，出射方向的速度相切，如右图所示．则到入射方向所在直线和出射方向所在直线相距为R 的O ′点就是圆周的圆心．质点在磁场区域中的轨道就是以和f 点应在所求圆形磁场区域的边界上，在通过即得圆形磁场区域的最小半径sin 60°＝3mv 02qB＝34π(mv 0qB )。
