子午流注低频治疗仪

子午流注低频治疗仪-引领你踏上生命的全程健康健康是人类的最大财富，健康是人类的最大追求，人人需要健康。

历史的发展、社会的进步、民族的兴旺同样都离不开人类的健康，健康已经成为世界医学研究的重要课题。

因此祖国医学需要不断创新，才能迎合21世纪人类健康的需求。

针灸是中国传统医学中的奇葩，但是真正运用针灸，对操作人要求很高，不但要熟练掌握针灸的操作，而且需要熟悉学位在经络中所起的作用，结合辨证治疗，才能取得最佳效果。

对病患来说，又有晕针、和消毒不彻底的顾虑。

北京佳时正通科技有限责任公司，致力于针灸疗法的普及推广和继承，寻求一种简便、实用、有效的方式解决这种难题，于是开发出了“子午流注辨证针灸治疗仪”，该款治疗议采用高科技数字电路设计，性能稳定，安全可靠。

独有夜间治疗功效。

并且内置了“子午流注”与“灵龟八法”的算法。

采用现代科学技术，根据人体不同经络，优选多种不同生物波型。

存储了相关穴位资料和辩证治疗处方。

操作界面人性化，简单易学，而且进行了大量的研究以力求降低成本，真正做到了“易、效、廉”。

古代中医学早就针对穴位在什么时间处于血气旺盛进行了研究，并总结出了多种取穴规律，以口诀的方式流传至今。

其中最著名的就是“子午流注”与“灵龟八法”，应用的最为广泛。

然而，这样的方法口诀难以记忆，同时结合中国的易经学说，算法复杂，连针灸研究人员应用起来也感到十分不方便。

本款治疗议通过微电脑单片机，并存储了相关穴位资料。

使用者通过该治疗仪可以查询任意一天、任意时刻的开穴情况，也可以查询某个穴位的最佳治疗时间，从而彻底解决了取穴的困难。

针灸为了达到最有效的治疗效果，不但要知道什么时间进行治疗，更要根据使用者个人的身体状况进行详细辨证的分析，从根本上找到疾病的根源，治疗才能既治标又治本。

因此，辨证是针灸疗法的前提和依据，只有对临床症候进行分析归纳，明确疾病性质，再根据配穴处方，通过针灸通其经脉，调其气血，使阴阳相对平衡，达到防病治病的目的。

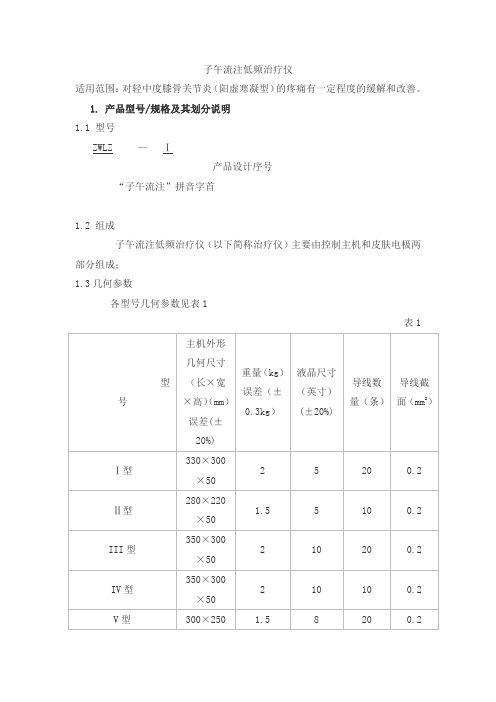

子午流注低频治疗仪适用范围：对轻中度膝骨关节炎（阳虚寒凝型）的疼痛有一定程度的缓解和改善。

1. 产品型号/规格及其划分说明1.1 型号ZWLZ —Ⅰ产品设计序号“子午流注”拼音字首1.2 组成子午流注低频治疗仪（以下简称治疗仪）主要由控制主机和皮肤电极两部分组成；1.3几何参数各型号几何参数见表1表12. 性能指标2.1物理性能2.1.1输出波形：输出波形(额定负载条件)：为脉冲波2.1.2脉冲频率：脉冲频率分为15档可调，误差为士15％。

单一频率功能：任选15种脉冲频率中的一种持续输出。

组合频率功能：根据需要选用以上15种频率中的2种或更多，组合成频率序列，循环输出。

2.1.3 脉冲宽度：治疗仪脉冲宽度应不大于0.8ms。

2.1.4输出幅度a) 最大输出电压有效值不大于20V（额定负载500Ω）；b) 开路测量时输出的电压峰值不大于500V。

2.1.5电量治疗仪在输出幅度最大时，每一个脉冲的电量应大于7μC。

2.1.6能量治疗仪单个脉冲最大输出的能量不超过300mJ。

2.1.7开路和短路保护治疗仪应能承受输出端开路和短路的影响，其性能不得消弱。

2.1.8电源中断后恢复输出当电源中断后再恢复时，除非输出幅度预置在最小位置，否则电源中断后再恢复时，治疗仪不得有输出。

2.1.9自动输出功能治疗仪可自动定时启动输出。

2.1.10治疗时间a) 治疗仪工作输出到时应能自动停止工作，也可以手动控制停止工作，输出停止时电极指示灯熄灭；b) 治疗仪定时范围为10-60min，步进为10min；c) 工作时间误差应不大于±10％。

2.1.11治疗电极电极帖片应选用医疗器械产品注册证在有效期内的上市产品。

2.2使用功能：2.2.1穴位功能：1）穴位的名称与图示：符合GB/T 12346-2006 《腧穴名称与定位》和GB/T 22163-2008《腧穴定位图》；2）穴位的其他文字信息：符合教材《经络腧穴学》。

卫生部北京医院临床新技术、新疗法
申请表
申请科室：
申请项目：
项目负责人：
联系电话：
申报日期：
卫生部北京医院
二 七年十一月
填写说明
一、申请书各项内容，必须实事求是，表达要明确、严谨，字迹要清晰易辨。

经审查，若填写内容不真实，则取消申请资格。

二、所有填写入表格的技术人员必须是取得执业资格，经卫生行政部门注册的在编或正式聘用人员。

三、按项目所在科室申报，每一个项目需填写一份“申请表”。

四、本申请书一式贰份，用A4纸打印，并于左侧装订成册。

五、本申请书应附如下资料：
１、与本项目相关的《知情同意书》模板。

２、与开展新技术、新疗法相关的技术规范和管理制度。

３、如涉及医疗器械、药品的，提供相应的批准文件。

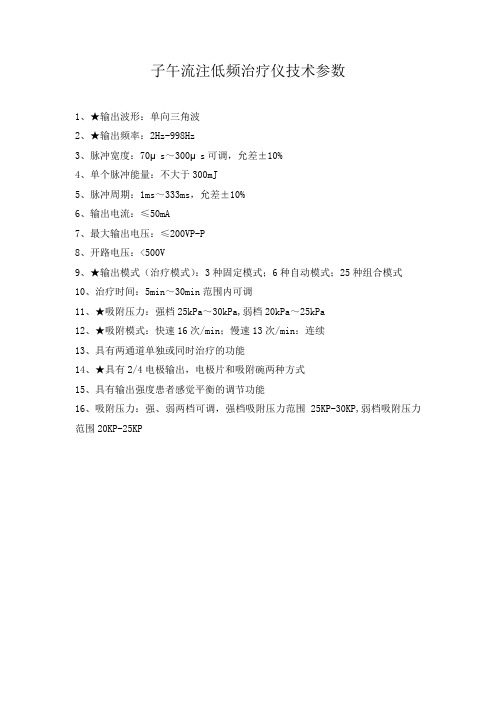

子午流注低频治疗仪技术参数
1、★输出波形：单向三角波
2、★输出频率：2Hz-998Hz
3、脉冲宽度：70μs～300μs可调，允差±10%
4、单个脉冲能量：不大于300mJ
5、脉冲周期：1ms～333ms，允差±10%
6、输出电流：≤50mA
7、最大输出电压：≤200VP-P
8、开路电压：<500V
9、★输出模式（治疗模式）：3种固定模式；6种自动模式；25种组合模式
10、治疗时间：5min～30min范围内可调
11、★吸附压力：强档25kPa～30kPa,弱档20kPa～25kPa
12、★吸附模式：快速16次/min；慢速13次/min：连续
13、具有两通道单独或同时治疗的功能
14、★具有2/4电极输出，电极片和吸附碗两种方式
15、具有输出强度患者感觉平衡的调节功能
16、吸附压力：强、弱两档可调，强档吸附压力范围25KP-30KP,弱档吸附压力范围20KP-25KP。

步骤：1.连接电源线，按下开机按钮出现图标放开，显示屏显示主界面，启动完毕。

2.点击病症图标，进入病名显示界面，如果已经明确所要贴的穴位，则可直接跳至第8步电极显示界面。

3进入病名显示界面，点击其中“骨痹”，进入辩证显示界面。

4点击辩证列表界面中显示“阳虚寒凝”字样，进入辩证详解界面。

5点击“治疗方案”字样。

进入治疗方案界面。

6点击“开始治疗”字样。

进入电极显示界面。

7电极显示界面中，1-10代表输出点击1路到10路，11-20代表输出电极11路到20路8.1-20路控制界面调整电极输出强度。

9点击设置图标进入下图界面，左右滑动强度调节，向左滑为减小，向右滑为增大。

强度共分为99档（1-99表示，1表示最小，99表示最大）调节强度到病人的耐受量即可，治疗时电极输出强度应由小逐步增大到患者的耐受度。

10开穴。

在第2步界面中，点击“开穴”图标，进入子午流注开穴功能。

点击“定时开穴”进入“开穴”界面。

11“开穴查询”界面可以显示穴位的汉语拼音首字母，选择穴位后，将显示该穴位未来五次开穴时间，点击开始治疗，则进入电极显示界面（参见第8步）12治疗结束，关机。

按关机按钮根据提示操作，屏幕变黑，拔掉电源插头，整理电极线与贴片和变压器，结束。

子午流注低频治疗仪操作指南子午流注低频治疗仪操作注意事项注意事项本机器为防止发生危险，确保安全使用，应注意如下事项：※本产品拥有自主知识产权发明专利，仿冒必究。

※使用机器前，请熟读仪器操作说明书后再使用。

※请确认机器接地良好。

※请再次确认电源电压。

※当发生故障时，请勿随便拆动，应与本公司或本公司指定的当地维修部门联系。

请勿改造机器。

※机器的维护、检查，请与本公司或本公司指定的当地维修部门联系进行维护与检查。

※身体或皮肤如有异常的感觉,敬请向医生咨询并遵医嘱行事。

※在治疗过程中,若想将贴片移动到别的部位,请务必确认治疗电极处于无输出状态。

否则有可能遭受强烈电击。

※请勿佩戴电子器械进行治疗。

设备配置及技术要求
子午流注低频治疗仪数量：1台
标准套配置
技术要求：
1、逢时开穴查询：患者在就诊时的随机开穴。

2、定时开穴查询：选择最适合的开穴，可预先查询到某个穴位的未
来五次开穴时间，最适当的时间进行治疗。

3、任意时间开穴查询：可以查询任意时间的子午流注和灵龟八法开
穴。

4、病症查询：辨证分型、症候分析、针灸处方，临床加减等。

5、经穴查询：十四经穴查询（部位、作用、主治、解剖、图形），经
外奇穴查询（部位、作用、主治、解剖、图形）。

6、治疗程度控制：治疗时间可以设定，治疗强度可以调节，治疗频
率可以调节，治疗波形可以选择。

7、定时治疗功能：夜间自动治疗功能及不能自理患者使用功能，可
分别定时在任意时间启动和停止。

8、真太阳自动计算：时区设定，根据仪器使用城市选择当地经度后
仪器自动设定当地真太阳时。

打开真太阳时按钮可以自动显示自动计算出的开穴精确开穴。

9、触摸彩屏：一点即现，快捷方便，文字清晰，图示准确。

10、强制修复系统功能可修复系统故障，断电后强度归零，保证每
次开机后强度归零。

避免大强度刺激。

售后服务及其它：
1、免费提供用户操作培训、维护技术培训。

2、提供中文用户操作手册。

3、免费保修二年以上，终生维修；保修期后的维修只收取配件
成本费。

4、免费提供软件升级。
