砌体挡土墙质量检验表 评定表

贵阳经金沙至古蔺（黔川界）高速公路PPP项目砌体挡土墙、护脚矮墙贵州贵金高速公路有限公司2020年11月填表说明1.填表范围本套表格适用于重力式挡土墙。

2.中间交工证书填写要求2.1承包单位、监理单位、合同号、编号均可打印。

2.2中间交工证书中的施工单位由项目经理签字，监理接收人由监理单位资料接收人员签字，监理机构由监理单位驻地高监签字。

所有签字全部手写，不可打印。

2.3交工意见需手签。

3.砌体挡土墙现场质量检验报告单填写要求3.1“砌体挡土墙现场质量检验报告单”，依据JTG F80-1-2017《公路工程质量检验评定标准》19页表6.2.2-1浆砌挡土墙实测项目施工质量标准填写。

3.2报告单中的施工时间填写：当施工只有一天时，则检查时间为施工当天时间；当施工时间为一段时间时，则检查时间为施工当天时间至施工最后一天时间（例如：砌体挡土墙施工时间为“2018.1.1～1.2”，则检查时间为“2018.1.2”）3.3施工单位检查意见为“经自检，各项指标均符合设计及规范要求”，监理单位检查意见为“符合设计及规范要求”，且都必须手写。

日期为本份报告单中最晚时间。

4.检验申请批复令填写要求4.1除签字、和日期的填写需手写外，其余均可打印。

4.2技术负责人由总工签字，承包人由项目经理签字。

4.3技术负责人签字处及专业监理工程师签字处需盖单位公章。

5.施工原始记录填写要求5.1与试验室有关的数据，需根据试验室提供的原始数据填写。

5.2原始记录中的检查意见均为“符合设计及规范要求”，不可打印。

5.3施工现场负责人由项目副经理或工区长签字。

5.4记录由技术员签字。

5.5材料规格和厂家以及跟图纸设计值有关且不变的一些数据和文字可以打印外，其余部分必须手写。

6.施工放样记录及水准测量记录表填写要求6.1测量表除承包单位、监理单位、合同号、编号可以打印以为，其余全部手写。

6.2监理意见均为“符合设计及规范要求”。

6.3测点坐标及高程的数据保留3位小数点，偏差保留（mm）。

砌体挡土墙质量检验表施工单位：中铁十一局集团有限公司合同号：XJ-01监理单位：河南海威路桥工程咨询有限公司编号：分项工程名称所属分部工程防护工程施工时间桩号及部位检测人记录人检验时间项次检查项目设计值（规定值）允许偏差检验结果检查方法和频率1△砂浆强度（MPa）M7.5 在合格标准内按附录F检查2 平面位置（mm）50 经纬仪：每20m检查墙顶外边线3点3 顶面高程（mm）±20 水准仪：每20m检查1点4 竖直度或坡度（%）0.5 吊垂线：每20m检查2点5△断面尺寸（mm）不小于设计尺量：每20m量2个断面6 底面高程（mm）±50 水准仪：每20m检查1点7表面平整度（mm）块石202m直尺：每20m检查3处，每处检查竖直和墙长两个方向片石30混凝土块、料石10外观情况：自检结论：质检工程师：日期：分项工程质量检验评定表施工单位：中铁十一局集团有限公司合同号：XJ-01监理单位：河南海威路桥工程咨询有限公司编号：桩号及部位分项工程名称挡土墙所属分部工程防护工程基本要求1）石料的质量和规格应符合有关规范和设计要求。

2）砂浆所用的水泥、砂、水的质量符合有关规范的要求，按规定的配合比施工。

3）地基承载力满足设计要求。

4）砌筑分层错缝。

浆砌时坐浆挤紧，嵌填饱满密实。

5）沉降缝、泄水孔、反滤层的设置位置、质量和数量符合设计要求。

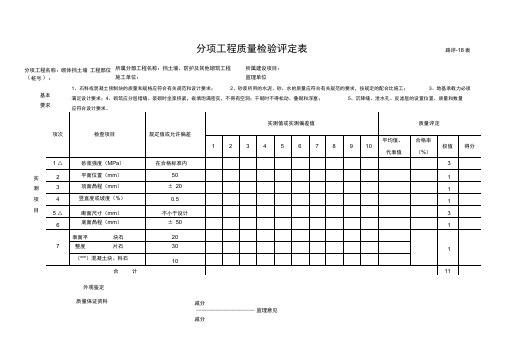

实测项目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定平均值、代表值合格率（%）权值得分1△砂浆强度（MPa）7.5 32 平面位置（mm）50 13 顶面高程（mm）±20 14 竖直度或坡度（%）0.5 15△断面尺寸（mm）不小于设计 36 底面高程（mm）±50 17表面平整度（mm）块石201 片石30混凝土块、料石10合计得分11 外观鉴定减分监理意见质量保证资料减分工程质量等级评定评分: 质量等级:检验负责人：记录：复核：日期:砌体挡土墙质量检验表施工单位：中铁十一局集团有限公司合同号：XJ-01监理单位：河南海威路桥工程咨询有限公司编号：分项工程名称所属分部工程防护工程施工时间桩号及部位检测人记录人检验时间项次检查项目设计值（规定值）允许偏差检验结果检查方法和频率1△砂浆强度（MPa）M7.5 在合格标准内按附录F检查2 平面位置（mm）50 经纬仪：每20m检查墙顶外边线3点3 顶面高程（mm）±20 水准仪：每20m检查1点4 竖直度或坡度（%）0.5 吊垂线：每20m检查2点5△断面尺寸（mm）不小于设计尺量：每20m量2个断面6 底面高程（mm）±50 水准仪：每20m检查1点7表面平整度（mm）块石202m直尺：每20m检查3处，每处检查竖直和墙长两个方向片石30混凝土块、料石10外观情况：抽检结论：监理工程师：日期：分项工程质量检验评定表施工单位：中铁十一局集团有限公司合同号：XJ-01监理单位：河南海威路桥工程咨询有限公司编号：桩号及部位分项工程名称挡土墙所属分部工程防护工程基本要求1）石料的质量和规格应符合有关规范和设计要求。

Q/CSG表5.9.1编号：单位（子单位）工程名称分部（子分部）工程名称分项工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准（或规范）名称及编号施工质量检验及评定标准的规定施工单位自检记录监理(建设)单位验收记录主控项目1砖强度等级、规格和外加剂☆必须符合设计要求和现行有关标准的规定2砂浆品种、强度等级a☆必须符合设计要求和现行有关标准的规定3 斜槎留置☆砖砌体的转角处和交接应同时砌筑，严禁无可靠措施的内外墙分砌施工。

对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不小高度的2/34直槎拉结钢筋及接槎处理应符合设计要求和现行有关标准的规定5 水平灰缝砂浆饱满度灰缝横平竖直密实饱满，实心砌体水平灰缝饱满度必须达到80%以上6 基础防潮层应符合设计要求和现行有关标准的规定7轴线位移bmm≤10(8)8垂直度mm每层≤5(4)全高≤10m ≤10(8)＞10m ≤20(15)Q/CSG表5.9.1(续)编号：施工质量检验及评定标准的规定施工单位自检记录监理(建设)单位验收记录一般项目1组砌方法c清水墙组砌正确，不应出现通缝，接槎密实、平直混水墙砌体上下错缝每间（处）4皮~6皮砖的通缝小于或等于3处，且不在同一面墙体上砌体接槎每个接槎部位水平灰缝厚度小于5mm或透亮缺陷不超过3个2水平灰缝厚度和竖缝宽度宜为10mm，但不应大于12mm，也不应小于8mm3基础顶面和楼面标高偏差dmm±15(10)4表面平整度mm清水墙、柱≤5(4)混水墙、柱、基础≤8(6)5门窗洞口高度、宽度偏差mm±5(4)6外墙上下窗偏移mm≤20(15)7水平灰缝平直度mm清水墙≤7(5)混水墙≤10(8)8清水墙游丁走缝mm≤20(15)9水平灰缝厚度偏差（10皮砖累计）mm±8(6)10预留洞中心位移mm≤10(8)截面内部尺寸偏差mm+10~0施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人) 年月日a指可按单位工程的同品种、同标号砂浆试块组数统一评定各分项工程砂浆强度。

浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
浆砌石挡墙砌筑工序质量评定表评定表
做人当自强。

自己强，比什么都强！不求事事顺利，但求事事尽心；不求控制他人，但求掌握自己。

记住，没有伞的孩子，必须努力奔跑。

靠自己的人，命最好！。

砌体挡土墙质量检验报告单一、项目信息：工程地点：XXXXXX工程单位：XXXXXX检验人员：XXXXXX二、施工情况：1.砌体挡土墙采用XX规格X等级砖砌筑，砂浆采用XX配比，按照施工图纸要求进行施工。

2.砌体挡土墙的砌筑高度为X米，工程面积为X平方米。

3.施工过程中，按照合同约定的施工控制要求，进行现场质量管理和监督。

三、检验项及结果：1.砌体砖及砂浆成分检验：根据工程图纸要求，对砌体砖及砂浆逐批进行采样，进行强度检验和配合比检测。

检验结果显示，砌体砖和砂浆的成分符合设计要求，强度满足规范要求，配合比合理。

2.砌体墙体垂直度检验：按照规范要求，在挡土墙体两侧每隔X米处共设X个检测点，使用测量仪器对挡土墙进行垂直度检测。

检验结果显示，挡土墙的垂直度满足规范要求。

3.砌体墙体强度检验：使用无损检测方法，对挡土墙的强度进行检测。

检验结果显示，挡土墙的抗压强度满足规范要求。

4.砌体墙体观感检验：对挡土墙的外观进行检验，包括墙面是否平整、无明显开裂和松动等。

检验结果显示，挡土墙的外观符合规范要求。

四、质量问题与处理措施：本次检验中未发现质量问题，整个挡土墙的施工工艺及质量控制符合规范要求。

五、存在问题及建议：1.在施工过程中，应加强对砌筑工人的培训，提高他们的施工技能和质量意识。

2.在后续监理和验收过程中，应加强对挡土墙的维护和保养，及时处理墙体的细小问题，确保挡土墙的使用寿命和性能。

六、总结：本次砌体挡土墙的质量检验结果良好，各项指标均符合规范要求。

在施工过程中，各方单位充分配合，保证了挡土墙的质量。

为确保挡土墙的长期稳定和使用寿命，监理单位应加强后续的维护工作。

同时，施工单位也应持续加强对施工人员的培训和教育，提高他们的技术水平和质量意识。

砖砌体单元工程质量评定表
项目基本信息
- 工程名称：（填写工程名称）
- 项目地点：（填写项目地点）
- 施工单位：（填写施工单位）
- 监理单位：（填写监理单位）
- 施工期限：（填写施工期限）
评定标准
1. 强度评定
- 砌筑强度：（填写砌筑强度评定情况）
- 砌体垂直度：（填写砌体垂直度评定情况）
- 砌体水平度：（填写砌体水平度评定情况）
2. 外观评定
- 砌体表面平整度：（填写砌体表面平整度评定情况）- 砌体颜色：（填写砌体颜色评定情况）
- 砌体开裂：（填写砌体开裂评定情况）
3. 尺寸与偏差评定
- 砌体尺寸：（填写砌体尺寸评定情况）
- 砌体垂直度偏差：（填写砌体垂直度偏差评定情况）
- 砌体水平度偏差：（填写砌体水平度偏差评定情况）
4. 砌筑工序评定
- 砌筑接缝：（填写砌筑接缝评定情况）
- 保温层施工：（填写保温层施工评定情况）
- 砌筑质量控制：（填写砌筑质量控制评定情况）
总结与建议
根据以上评定情况，综合判断该砖砌体单元工程质量的合格程度：
- 合格
- 基本合格
- 不合格
建议施工单位针对不合格部分进行整改，并加强质量控制措施，以确保工程的质量达标。

以上评定结果仅供参考，具体评定情况应由相关专业人员进行准确的测量和判断。
