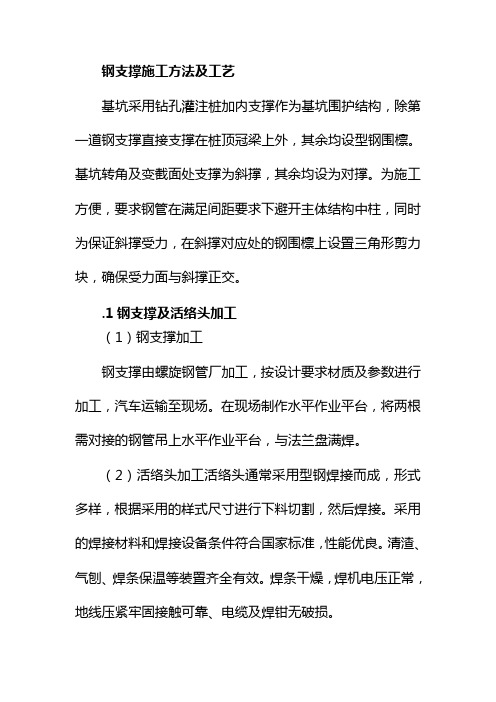

钢支撑施工方法及工艺基坑采用钻孔灌注桩加内支撑作为基坑围护结构，除第一道钢支撑直接支撑在桩顶冠梁上外，其余均设型钢围檩。
基坑转角及变截面处支撑为斜撑，其余均设为对撑。
为施工方便，要求钢管在满足间距要求下避开主体结构中柱，同时为保证斜撑受力，在斜撑对应处的钢围檩上设置三角形剪力块，确保受力面与斜撑正交。
.1钢支撑及活络头加工（1）钢支撑加工钢支撑由螺旋钢管厂加工，按设计要求材质及参数进行加工，汽车运输至现场。
在现场制作水平作业平台，将两根需对接的钢管吊上水平作业平台，与法兰盘满焊。
（2）活络头加工活络头通常采用型钢焊接而成，形式多样，根据采用的样式尺寸进行下料切割，然后焊接。
采用的焊接材料和焊接设备条件符合国家标准，性能优良。
清渣、气刨、焊条保温等装置齐全有效。
焊条干燥，焊机电压正常，地线压紧牢固接触可靠、电缆及焊钳无破损。
.2支撑架设工艺方法钢支撑进场前全面检查验收，特别加强钢管长度、壁厚和钢管接头焊缝质量检查。
钢支撑安装时位置由专人负责放样。
（1）钢支撑架设施工工艺流程支撑编号→对号运到现场→焊接法兰盘→焊三角形钢板托架→钢围檩就位→钢支撑就位校正→施加预应力→紧固钢楔→拆除液压千斤顶→钢支撑与围檩连接（2）钢支撑架设安装钢支撑前首先在围护结构上安装固定钢围檩的三角支撑架，然后安装围檩和钢管支撑的托盘，并在托盘上放钢管支撑的十字线。
在钢围檩与工法桩之间灌注6cm厚的C30细石混凝土并捣实，使工法桩受力均匀，并且在细石混凝土强度达到设计强度的80％以后，才允许施加钢支撑的预应力。
钢支撑安装紧跟基坑开挖进度，随挖随撑，钢管分节由吊车下放至基坑内，就地拼装，由汽车吊起吊就位。
安装钢管时控制好轴线位置，防止钢管安装不到位。
每根管撑均在一端设置活络头千斤顶支座和承力牛腿，安装就位后，用吊车吊住钢管支撑中部，抵抗因钢管支撑自重生产的挠度，然后用工程千斤顶和液压泵对支撑施加预应力，然后在预留的管端与围檩间的间隙处加钢楔楔紧，最后放松并移走千斤顶。

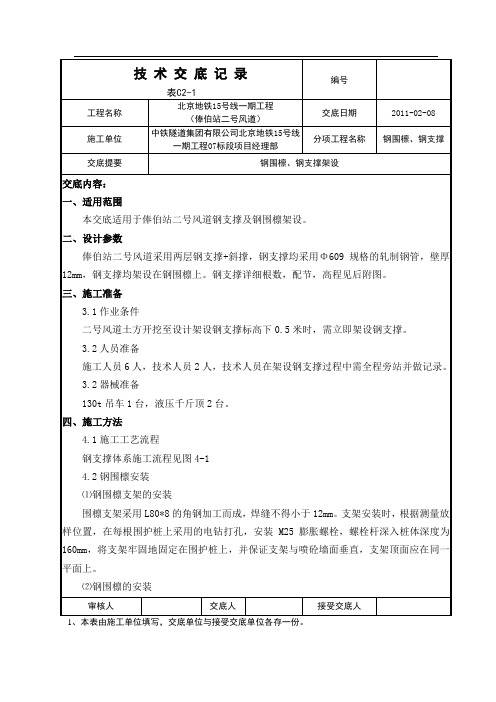

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。
然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。
诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。
宫中府中，俱为一体；陟罚臧否，不宜异同。
若有作奸犯科及为忠善者，宜付有司论其刑赏，以昭陛下平明之理；不宜偏私，使内外异法也。
侍中、侍郎郭攸之、费祎、董允等，此皆良实，志虑忠纯，是以先帝简拔以遗陛下：愚以为宫中之事，事无大小，悉以咨之，然后施行，必能裨补阙漏，有所广益。
将军向宠，性行淑均，晓畅军事，试用于昔日，先帝称之曰“能”，是以众议举宠为督：愚以为营中之事，悉以咨之，必能使行阵和睦，优劣得所。
亲贤臣，远小人，此先汉所以兴隆也；亲小人，远贤臣，此后汉所以倾颓也。
先帝在时，每与臣论此事，未尝不叹息痛恨于桓、灵也。
侍中、尚书、长史、参军，此悉贞良死节之臣，愿陛下亲之、信之，则汉室之隆，可计日而待也。
臣本布衣，躬耕于南阳，苟全性命于乱世，不求闻达于诸侯。
先帝不以臣卑鄙，猥自枉屈，三顾臣于草庐之中，咨臣以当世之事，由是感激，遂许先帝以驱驰。
后值倾覆，受任于败军之际，奉命于危难之间，尔来二十有一年矣。
先帝知臣谨慎，故临崩寄臣以大事也。
受命以来，夙夜忧叹，恐托付不效，以伤先帝之明；故五月渡泸，深入不毛。
今南方已定，兵甲已足，当奖率三军，北定中原，庶竭驽钝，攘除奸凶，兴复汉室，还于旧都。
此臣所以报先帝而忠陛下之职分也。
至于斟酌损益，进尽忠言，则攸之、祎、允之任也。

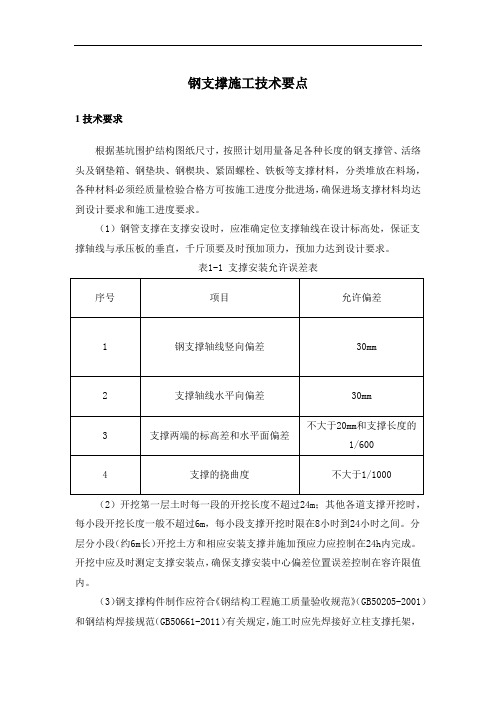

钢支撑施工技术要点1技术要求根据基坑围护结构图纸尺寸，按照计划用量备足各种长度的钢支撑管、活络头及钢垫箱、钢垫块、钢楔块、紧固螺栓、铁板等支撑材料，分类堆放在料场，各种材料必须经质量检验合格方可按施工进度分批进场，确保进场支撑材料均达到设计要求和施工进度要求。
（1）钢管支撑在支撑安设时，应准确定位支撑轴线在设计标高处，保证支撑轴线与承压板的垂直，千斤顶要及时预加顶力，预加力达到设计要求。
表1-1 支撑安装允许误差表（2）开挖第一层土时每一段的开挖长度不超过24m；其他各道支撑开挖时，每小段开挖长度一般不超过6m，每小段支撑开挖时限在8小时到24小时之间。
分层分小段（约6m长）开挖土方和相应安装支撑并施加预应力应控制在24h内完成。
开挖中应及时测定支撑安装点，确保支撑安装中心偏差位置误差控制在容许限值内。
（3）钢支撑构件制作应符合《钢结构工程施工质量验收规范》（GB50205-2001）和钢结构焊接规范（GB50661-2011）有关规定，施工时应先焊接好立柱支撑托架，再依次安装角撑、横向（短方向）水平支撑、纵向水平支撑。
所有钢支撑端部支托和连接构造都要能防止因碰撞而移动脱落，支撑应采取可靠措施，防止因压力消减造成的支撑端部移动脱落。
钢支撑应考虑温度应力对支撑结构的不利影响，应对支撑内力进行监测，支撑架设应避免在温度最高或最低时进行。
夏季施工当支撑轴力达到设计值并有增加趋势时，应及时采取在支撑上覆盖麻袋淋水等降温措施。
钢支撑施加预压力前，应检查各节点的连接状况，经确认符合要求后方可施工，施加时应在支撑的两端同步对称进行，预压力应分级施加，加至设计值时，应再次检查各连接点的情况，必要时应对节点加固，待额定压力稳定后锁定。
2钢支撑施工1、钢支撑体系形式基坑钢支撑采用Φ800*16和Φ609*16的钢管支撑，支撑在双拼H型钢（700*300*13*24）围檩上。
钢支撑体系由钢管支撑和防止因钢支撑跨度过大而失稳的中间立柱桩及桩间联系梁构成。

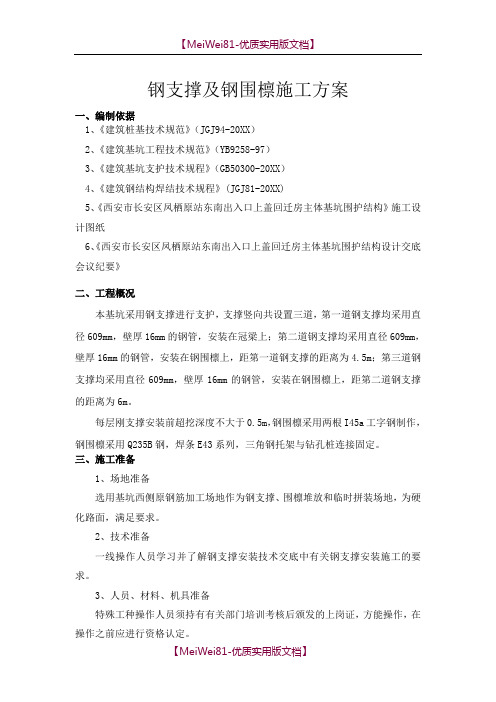

钢支撑及钢围檩施工方案一、编制依据1、《建筑桩基技术规范》（JGJ94-20XX）2、《建筑基坑工程技术规范》（YB9258-97）3、《建筑基坑支护技术规程》（GB50300-20XX）4、《建筑钢结构焊结技术规程》(JGJ81-20XX)5、《西安市长安区凤栖原站东南出入口上盖回迁房主体基坑围护结构》施工设计图纸6、《西安市长安区凤栖原站东南出入口上盖回迁房主体基坑围护结构设计交底会议纪要》二、工程概况本基坑采用钢支撑进行支护，支撑竖向共设置三道，第一道钢支撑均采用直径609mm，壁厚16mm的钢管，安装在冠梁上；第二道钢支撑均采用直径609mm，壁厚16mm的钢管，安装在钢围檩上，距第一道钢支撑的距离为4.5m；第三道钢支撑均采用直径609mm，壁厚16mm的钢管，安装在钢围檩上，距第二道钢支撑的距离为6m。
