ANSYS常见问题.

ESYS is not valid for line element.原因：是因为我使用LA TT的时候，把“--”的那个不小心填成了“1”。

经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。

对于LA TT，实际上那个项目可能就是单元坐标系的设置。

当我发现原因后，把1改成0——即使用全局直角坐标系，就没有W ARNING了。

当然，直接空白也没有问题。

NO.0002使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in data read.后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。

但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。

于是，我把每个列最后多的空格键删除，然后发现上面的信息就没有了。

NO.0003Coefficient ratio exceeds 1.0e8 - Check results.这个大概是跟收敛有关，但是我找不到具体的原因。

我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。

NO.0004*TREAD end-of-file in data readtxt中的表格数据不完整！NO.0005No *CREA TE for *END. The *END command is ignored忘了写*END了吧，呵呵NO.0006Keypoint 1 is referenced by only one line. Improperly connected line set for AL command两条线不共点,尝试nummrg命令。

NO.0007L1 is not a recognized PREP7 command, abbreviation, or macro. This command will be ignored还没有进入prep7，先：/prep7NO.0008Keypoint 2 belongs to line 4 and cannot be moved关键点2属于线4，移动低级体素时先移动高级体素！NO.0009Shape testing revealed that 32 of the 640 new or modified elementsviolate shape warning limits. To review test results, please see theoutput file or issue the CHECK command.单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误NO.0010用命令流建模的时候遇到的The drag direction (from the keypoint on drag line 27 that is closestto a keypoint KP of the given area 95) is orthogonal to the areanormal at that KP. Area cannot be dragged by the VDRAG command.意思是拉伸源面的法向与拉伸路径垂直，不能使用VDRAG命令ASEL,S,LOC,Z,143e-3VDRAG,ALL, , , , , , 27本意是按位置z=143e-3位置的面，然后沿编号27的线拉伸，出错，之前用该语句没有任何问题。

ansys警告和错误持续更新2010-12-20 11:05:161、The value of UY at node 1195 is is greater than the current limit of generally indicates rigid body motion as a result of an unconstrained model. Verify that your model si properly constrained.错误的可能：1.出现了刚体位移,要增加约束2.求解之前先merge或者压缩一下节点3.有没有接触,如果接触定义不当,也会出现这样类似的情况4材料属性设置不对会出现这种情况,例如密度设置的太离谱；2、Large negative pivot value...May be because of a bad temperature-dependent material property used in the model.出现这个错误很可能的原因是约束不够请仔细检查模型3、开始求解后出现以下提示,Solid model data is contaminated后来终于找到原因了有限元网格里包含一些未被划分网格的线,一般来说出现在面于面之间有重合的线,导致虽然面被划分了网格,却包含未被划分网格的线;解决办法,把模型存为.cdb格式去掉几何信息,然后再读取,就可以求解了命令：cdwrite,db,模型名,cdb听起来不错,不过也没遇到过,一般在划分后用一下NUMMRG命令,合并元素,以避免这种情况出现4、WARNINGThere are 79 small equation solver pivot terms.几个可能：1 约束不够,但警告有79 个方程出现小主元,这一条可能性较小,但也不妨检查一下;2 材料参数有问题,可以检查一下材料数据有否输错;3 或者有的单元未赋于材料号;可以用Select Entities -> Element -> Attributes -> Material Type -> 0 材料号给以0,看看是否有此情况4 结构不是一体,即存在几个独立的实体组,可以先做一下模态分析,看看有没有东西单独振动甚至飞出来;5、在导入IGES文件时出现Because keypoint merging has not been performed,automatic volume creation is suppressed.分析：这句警告说明模型里有重合的点解决办法：1把要导入的.iges文件复制到ANSYS默认保存的目录,再次打开即可;2把要导入的.iges文件保存成.x-t格式的文件,使用SolidWorks等软件;对于稍微复杂的模型都不建议用iges格式,建议用.prt格式或者.x-t格式另外推荐大家学习ansys workbench它的接口做的比ansys强很多6、negative radius on element出现负半径这样的错误的原因：ANSYS里规定轴对称问题跟别的软件不太一样;要求轴线必须是Y轴,而且模型必须画在x轴的正半边,如果你的模型画到X的负半边就会有所谓负半径的提示信息了;7、input/output error on unit=9. possible full disk可能：1ansys工作目录所在的硬盘分区满了；可能性很大2系统虚拟内存所在的硬盘分区满了；有一定可能性3硬盘有坏道;可能性较小有时实际上是其它错误如计算不收敛等,却误报为盘空间不够,因此,需要观察计算过程中盘空间的变化,以判断是否确实是盘空间的问题;8、在ansys里划分网格时出现16 ANGLE LESS THAN DEGREES FOUND IN TRIANGLE FACETS OF VOLUME1,WITHSMALLEST ANGLE = POOR ELEMENT QUALITY OR MESH FAILURE MAY RESULT. 应该如何设置才能不出现这个警告;如果忽略在求解时会有什么问题么ps ：我用的时自动网格划分模型时有ug导入ansys版本为直接导入的模型必须经过修理才行把小尺寸的线段合并一下一些无关紧要的细节去掉然后才可以划分网格直接划分肯定要导致很多畸变单元的出现9、Real constant set -1 undefined but referenced by element 232.232号单元引用的构件性质实参数出错;10、加载运行后出现警告both solid model and finite element model boundary conditon have been apply to this model ,as solid loads are transferred to the nodes or elements,they can overwrite directly applied loads11、运行后出再错误Boolean operation failed. Try adjusting the tolerance value on theBTOL command to some fraction of the minimum keypointSize current problem +001, current BTOL setting, minimum KPT distance .12、Discontinuous drag line pattern for ADRAG command or more than twolines attached to a keypoint in the drag line pattern.在拖拉线成面的过程中,如果想一次多拖拉几条线时应该注意,上述错误是说,拖拉对象线是间断的,或者与路径线有交点;也就是说,如果要想一次多拖拉几条线的话,应该保证这些线是连续的,且与路径线不相交;input volumes do not meet the conditions required for the VGLU operation. No new entities were created. The VOVLAP operation is a possible alternative.在对体进行固结操作时,有干涉发生,或者程序认为要连接的体距离过大而报错;另外,尽量不要选择Pick All一次选择所有的体,每次只选择2,3个这样出错时容易发现;。

ansys分析出现问题NO.0052some contact elements overlap with the other contact element which can cause over constraint. 这是由于在同一实体上，即有绑定接触（MPC）的定义，又有刚性区或远场载荷（MPC）的定义，操作中注意在定义刚性区或远场载荷时避免选择不必要的DOF自由度，以消除过约束NO。

0053Shape testing revealed that 450 of the 1500 new or modified elements violate shape warning limits。

是什么原因造成的呢?单元网格质量不够好尽量,用规则化网格，或者再较为细密一点NO.0054在用Area Fillet对两空间曲面进行倒角时出现以下错误：Area 6 offset could not fully converge to offset distance 10. Maximum error between the two surfaces is 1% of offset distance.请问这是什么错误？怎么解决？其中一个是圆柱接管表面，一个是碟形封头表面。

ansys的布尔操作能力比较弱.如果一定要在ansys里面做的话，那么你试试看先对线进行倒角，然后由倒角后的线形成倒角的面.建议最好用UG、PRO/E这类软件生成实体模型然后导入到ansysNO.0055There are 21 small equation solver pivot terms。

；SOLID45 wedges are recommended only in regions of relatively lowstress gradients。

第一个问题我自己觉得是在建立contact时出现的错误，但自己还没有改正过来；第二个也不知道是什么原因.还有一个：initial penetration 4.44089×10E-6 was detacted between contact element 53928 and target element 53616；也是建立接触是出现的，也还没有接近.第一个问题：There are 21 small equation solver pivot terms.；不是建立接触对的错误,一般是单元形状质量太差(例如有i接近零度的锐角或者接近180度的钝角）造成small equation solver pivot terms第二个问题:SOLID45 wedges are recommended only in regions of relatively lowstress gradients.这只是一个警告，它告诉你：推荐SOLID45单元只用在应力梯度较低的区域。

1、Real constant 1 referenced by at least element types 1 and 2.原因：单元1和2共用了实常数1。

2、STURM number= 15 should be 0 Probably initial shift greater than first mode or Final Mode(s) is in a cluster.原因：所建模型刚度太小，你可以看一下你所求的频率几乎全部接近于0。

应该修改模型。

3、The calculated reference FORCE CONVERGENCE VALUE = 1.507996765E-04 is less than 1E-2 a threshold zero, A value of 1E-2 or specified MINREF is used. Check results carefully.原因：收敛准则没有定义。

4、The program chosen initial timestep/load-factor is arbitrary. It is necessary for the user to supply a suitable initi timestep/load-factor through the NSUB or DELTIM command for convergence and overall efficiency.原因：没有定义荷载子步。

子空间（Subspace）模态提取法的输出如果采用子空间模态提取法，那么在输出内容中可能会看到这样的警告：“STURM number=n should be m”，n和m是整数，表示某阶模态被漏掉了，或者第m阶和第n阶模态的频率相同而要求输出的只有第m阶模态。

你可以用下面的两个方法来检查被漏掉的模态：使用更多的迭代向量和改变特征值提取法的漂移点数值。

ANSYS常见错误和警告及其解决方法1、some contact elements overlap with the other contact element which can cause over constraint。

一些接触单元与其他接触单元重叠，这可能导致过度约束。

解决方法：这是由于在同一实体上，即有绑定接触（MPC）的定义，又有刚性区或远端载荷（MPC）的定义，操作中在定义刚性区或远端载荷时避免选择不必要的DOF自由度，以消除过约束。

2、error：element type 1 is PLANE42，which can't be used with the VMES command，meshing of volume 3 aborted。

单元类型1是PLANE42，不能使用命令VMES划分体网格，划分体3中止。

解决方法：修改单元类型为适合体网格的单元类型，如solid、shell等；使用AMESH。

3、error:keypoint 10 is referenced by only one line. Improperly connected line set for AL command。

关键点10只在一条线上。

不适合使用AL命令连接线。

解决方法：AL命令是用线来定义面，而选择两条线可能只有两个关键点，因为关键点10不在线上，而定义面至少有三个点，因此，需要再选一条线。

4、Element type 1 is Solid95,which can not be used with the AMES command，meshing of area 2 aborted。

这是因为不同单元类型对应不同的划分网格操作。

上面的错误是因为单元类型为Solid95（实体单元），不能用AMES命令划分面网格。

5、Shear modulus must be positive for material 1 in element 1。

ansys常见错误ansys错误小结ANSYS学习就是遇到错误，解决错误的过程，不要怕错误，遇到错误，慢慢解决，解决多了，水平慢慢就提高了。

下面这是总结的一部分。

1 把体用面分割的时候出现的错误提示：Boolean operation failed.try adjusting the tolerance value on the BTOL commmand to some fraction of the minimum keypoint distance.Model Size (current problem)1.183933e+000,BTOL setting 1.00000e-005,minmum KPT distance 4.308365e-006先在要分割的地方设置一个工作平面，用布尔运算“divided --volume by working plane”进行分割的时候，出现上述错误，主要愿意可能是设置的公差太小，当时试了几次都么有成功，最后干脆把体重新建立了一个，又画了一个很大的面，终于成功了。

2.一个常见的代表性错误！原来我的虚拟内存设置为“无分页文件”，现在改为“系统管理”，就不在出现计算内存不够的情况了。

Error!Element type 1 is Solid95,which can not be used with the AMES command, meshing of area 2 aborted.刚开始学习的人经常出这种错误，这是因为不同单元类型对应不同的划分网格操作。

上面的错误是说单元类型为Solid95（实体类型），不能用AMES 命令划分面网格。

3. Meshing of volume 5 has been aborted because of a lack of memory. Closed down other processes and/or choose a larger element size, then try the VMESH command again. Minimumadditional memory required=853MB（by kitty_zoe ）说你的内存空间不够，可能因为你的计算单元太多，增加mesh 尺寸，减少数量或者增加最小内存设定（ansys10中在customization preferences菜单存储栏可以修改）你划分的网格太细了，内存不足。

1怎么在ansys中查看内部的应力分布最佳答案可以通过工作平面切片法看在PlotCtrls 下，选Style，选Hidden Lione Option，在Type of plot后选Capped hidden ，在cutting plane is后选Normal to view 确定后转动模型就可以看到相应截面的应力了。

也可以选其他选项有不同的切面法可自己尝试2 ANSYS中如何查看应力对一个受力情况进行了静力学分析然后产生的偏移现在要查看他的应力和切应力情况，怎么看？GUI操作最佳答案GUI-general postproc-plot results-contour plot下面有四个选项，根据你的具体情况选择是要节点还要是单元3如何查看ANSYS模型受力之后的应力应变曲线图比如说我想知道某点的，就是用应力表示纵坐标，应变表示横坐标那种曲线图，最佳答案我想，你说的应该是应力沿着座标的分布关系吧？进入后处理程序以后，建立映射路径，把应力数据映射到路径上去，可以得到应力沿着路径的分布曲线。

至于你说的“应力应变曲线”，严格地说，它是材料的本构关系，不是ansys计算出来的，而是由材料力学性能试验机所测得的。

4 ansys,模态分析完成后层间位移如何提取最佳答案建议看看结构动力学方面的基础书籍，那个位移数值其实就是位移，只不过这个位移不是结构的真实位移，而是结构对应于各阶频率的模态位移。

它反映的是结构的振动特性，比如，结构的一阶频率1.4HZ，一阶振动形态是个竖向的正弦半波。

那么这就是简支梁的典型振动特征。

值得注意的是，这个模态位移对于各阶频率来说，也只是个相对大小。

ANSYS默认的是关于质量矩阵归一化的模态。

而如何由得到的模态位移求结构在动力荷载下的真实位移，要用到模态叠加的方法去求。

模态分析只是结构动力分析的第一步，接下来还要继续分析，求出所谓的各阶的振型坐标。

才能最终通过线形叠加的方法得到结构在荷载下的响应。

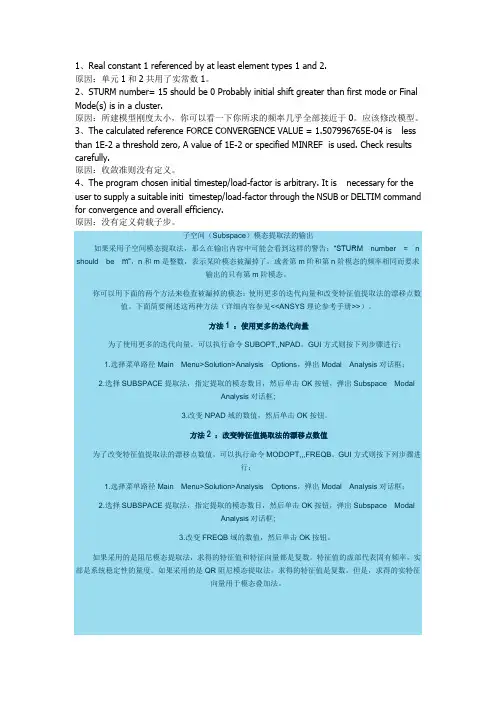

1、Real constant 1 referenced by at least element types 1 and 2.原因：单元1和2共用了实常数1。

2、STURM number= 15 should be 0 Probably initial shift greater than first mode or Final Mode(s) is in a cluster.原因：所建模型刚度太小，你可以看一下你所求的频率几乎全部接近于0。

应该修改模型。

3、The calculated reference FORCE CONVERGENCE VALUE = 1.507996765E-04 is less than 1E-2 a threshold zero, A value of 1E-2 or specified MINREF is used. Check results carefully.原因：收敛准则没有定义。

4、The program chosen initial timestep/load-factor is arbitrary. It is necessary for the user to supply a suitable initi timestep/load-factor through the NSUB or DELTIM command for convergence and overall efficiency.原因：没有定义荷载子步。

子空间（Subspace）模态提取法的输出如果采用子空间模态提取法，那么在输出内容中可能会看到这样的警告：“STURM number=n should be m”，n和m是整数，表示某阶模态被漏掉了，或者第m阶和第n阶模态的频率相同而要求输出的只有第m阶模态。

你可以用下面的两个方法来检查被漏掉的模态：使用更多的迭代向量和改变特征值提取法的漂移点数值。

1. 划分网格时错误提示窗口：Element type 1 is PLANE183, which cannot be used with theVMES command. Meshing of volume 4 aborted.解决：重新做，可能之前的材料属性本来是选择第二个，忘了选择，弄成了第一个2. 安装SOLIDWORKS之后ansys不能打开解决：第一步：开始>运行> 输入cmd 回车进入dos界面，再出入netstat -a -o,（注意:是空格-a空格-o否则无效），找到计算机名：1055端口对应的pid值。

第二步：打开任务管理器查看进程，打开“查看”-“选项列”，勾选PID选项，找到和之前找的PID值对应的映像名称（lmgrd.exe，这个有很多，要找对应的），右击结束进程。

第三步：打开Server ANSLIC_ADMIN Utility ，（我到这里打开之后左下角里的FLEXlm已经是三个running了，貌似就已经解决了，直接关闭对话框就行了）点击stop the ANSYS,lnc.License Manager,再点击start the ANSYS,lnc.License Manager，看看FLEXlm是不是变成running了。

3. solidworks文件保存为.t_x格式导入到ansys12.0之后怎么不是实体形式？只有边线。

解决：方法一、1.在solidworks中选择文件，另存问Parasolid（*.x_t）类型，就可以被ansys所识别。

2.在ansys中点击Utility menu————file————import————para，弹出如图所示的对话框，选择要输入的*.x_t文件，在Geometry Type 中选择“solids only”，输入实体。

3.经过上述操作，ANSYS图形界面显示的是线模型，而不是实体模型。

点击Utility Menu————plotctrls————style——solid model facets，在对话框“Style of area and volum plots”中，选择“Normal Faceting”，即可以显示实体模型。

1、进入求解器之后出现如下警告：Using 1 iteration per substep may result in unconvergent solutions fornonlinear analysis and the program may not indicate divergence in thiscase. Check your results.不要担心，这是ANSYS程序设置中的一个友好提示，并不说明你的程序就是错误的（当然出现这个提示也不能证明你的程序就是无误的），你可以接着运行程序。

2、进行非线性求解的时候，如果你输入了材料的磁化曲线，但是很奇怪的是在进行二维分析的时候是成功的，但是三维分析的时候被告知得到的解是不收敛。

原因一：你需要检查一下程序的问题，是不是求解的步长设置的不合理。

一般情况下，ANSYS 默认的是25，这个值可以满足大部分计算的需要，不过有的时候你需要把这个步长变大。

原因二、你输入的磁化曲线是正确的吗？是否满足ANSYS的要求？很多参考书上的磁化曲线数据并不满足ANSYS程序的要求，你需要用命令TBPLOT绘制出材料的BH、NB、MH三条曲线，看这三条曲线是不是都是光滑的单调的。

3、为什么绘制出的磁力线只有寥寥几根，如何加密呢？ANSYS中有很多中显示方式，你不妨去看看命令/SHOW中的说明.4、边界条件在电磁场分析中至关重要，那么何时采用通量平行条件何时采用通量垂直条件呢？在我看来，在ANSYS中，电磁场分析的边界条件是相当直观的。

帮助文档中是这么定义的：Flux-normal: Set the normal component of A to zeroFlux-parallel: Set in-plane components of A to zero.Far-field: Use element INFIN111.Far-field zer Use AX = AY = AZ = 0.Periodic: Use ANSYS' cyclic symmetry capability.Imposed external field: A(X,Y,Z) does not equal zero.一般情况下，通量平行条件是可以不加的，但是通量垂直条件一定要加。

ANSYS分析出现问题NSYS error message 错误信息汇总2011-10-19 12:57:12| 分类：ANSYS | 标签：ansys 错误error |举报|字号订阅以前很多的心得全丢了，现在把新遇到的error message及解决方法逐一添加如下：1\ Too many expressions.表达式太长，ansys要求一个表达式不要超过6个分段，比如以下不对A22=y1*z2-y1*z3-y2*z1+y2*z3+y3*z1-y3*z2 有7个段改为A22=y1*z2-y1*z3-y2*z1+y2*z3+y3*z1A22=A22-y3*z2就行了2\ No *DO trips needed, enter *ENDDO .循环执行次数为0，说明下标的变化范围越界，就是形如下面的循环*do,i,0,-1..........*enddo3\ *** NOTE *** CP = 227.688 TIME= 12:30:54One or more elements have become highly distorted. Excessivedistortion of elements is usually a symptom indicating the need forcorrective action elsewhere. Try incrementing the load more slowly(increase the number of substeps or decrease the time step size). Youmay need to improve your mesh to obtain elements with better aspectratios. Also consider the behavior of materials, contact pairs,and/or constraint equations. If this message appears in the firstiteration of first substep, be sure to perform element shape checking.为什么上面的错误信息用深色底纹标出呢？原因很简单，上面的错误出现在非线性计算中意味着致命错误，说明计算无法收敛，遇到这个错误是非常头疼的，下面重点讨论这个问题的由来和解决办法。

关于ansys常见问题及回答集锦问题1:一个面，赋予材料特性、截面特性，网格划分后如何在不/solu的前提下，知道其质量？初步解答有五种办法：第一种办法：用XSUM命令族，但其限制较多（例如无法考虑象mass21这样单元的质量），且除了vsum命令，其它XSUM命令并不能得到实体的质量，不管这些实体是否分网并赋予单元特性第二和第三种办法：利用psolve部分求解命令，或者联合irlf和psolve命令求解，前者或者较快但是结果不够精确，后者速度很慢，但是结果精确第四种办法：利用APDL编写命令流宏，求解每个单元的质量和几何信息，然后叠加求解第五种办法：利用etable，建立单元表，利用单元操作完成。

注：计划写一个有关的宏，希望可以交流问题2:CFX是否有像ANSYS一样可以利用的命令流，通过直接编写命令流来算题，如果有可否提供一个命令流模版，或者实例，参考书籍一致的观点认为没有类似于ansys的命令流，通常用CCL （CFX Command Language）和CEL表达式问题3:多工况下结构体的优化设计——一个结构体，分析其在不同工况下的强度和刚度，进而对其进行优化设计，我们该如何着手？例如，如果单以承压工况，优化设计后，其结构体在承拉工况下未必合理；而在承拉工况下优化得到的结构体，在承压工况下也未必合理；如何兼顾两者，同时优化，同时最优合理？单工况的优化设计都会做，多工况的优化设计有人考虑过？首先，找到不同工况下最大应力值所处的位置然后，进入时间历程后处理器，定义这些位置相应的变量，如等效应力，然后绘出时间历程曲线再次，在变分优化中寻找对应力结果影响较显著的变量最后，在优化设计中，忽略不必要的、影响不大的变量，进行结果优化分析问题4:两个结构体，分别采用焊接（即几何glue和节点融合）和绑定接触/CEINTF（MPC 多点约束方法），给定同样的边界条件，得到的计算结果，相似？几何gule和NUMMRG节点融合，可能更容易引发连接局部的应力奇异现象。

ANSYS常见问题及应用技巧本篇开始讲述ANSYS在使用过程中常见的问题和在使用时一些常用的使用技巧，对与初学者来说，理解和弄清楚这些问题的根源和掌握这些使用技巧，能够更好的理解ANSYS这个软件本身。

1.ANSYS中的等效应力是什么物理含义？1）ANSYS中等效应力最大应力s1有什么区别，平常讨论应力分布，应该用等效应力还是最大应力s1呢？2）计算等效应力时是否需要输入等效泊松比呢？3）在实际的应用中，例如在讨论平板上的圆孔应力集中的应力分布问题时，应该用等效应力来描述应力集中的现象，还是采用主应力s1来反应集中的程度呢？还是采用一个单方向的sx来说明问题呢？答：1）这个等效应力应该就是弹塑性力学里的VonMises应力，他主要考察的是材料在各个方向上的应力差值，因为在实验室里获得材料强度都是单向载荷作用下的强度（当然现在也有三轴应力实验仪），所以有时候材料所受的单向载荷可能很大，但并没有造成破坏，这是就是看他的等效应力，具体计算公式是: σ等效=sqrt{0.5[(σ1-σ2)^2+(σ2-σ3)^2+(σ3-σ1)^2]}2）等效应力是三项主应力的组合如s，int即为max(si-sj),si,sj为三项主向应力。

i，j=1，2，3 i≠j即tresca型s,eqv为sqrt(0.5*∑(si-sj)**2)，i，j=1，2，3 i≠j即mises型3）个人认为应该采用等小应力来描述应力集中的现象，因为在实际中很难找到真正的单轴拉压的情况，一般结构的受力都没有这么简单，所以在分析的时候需要用等效应力来将各主应力进行转化，因此应该用等效应力来描述应力集中的现象。

4）等效泊松比就是泊松比，等效应力计算时不会用到泊松比，不过在计算mises 等效应变时会用到。

对于泊松比的取值原则应遵循以下两条：a:对于elastic & thermal strains 泊松比取为材料的泊松比；b:对于plastic creep hyperelastic strains 泊松比取为0.5。

1、ANSYS不能画线：不能显示线条：plot everyting或者是plot lines2、有模型db文件，想看命令流。

你的模型是自己建立的还是在其他地方建立的？如果是在ansys里面建立的，就会有你的命令流！大概有三种方式可以提取：（1）在工作目录里面后缀为.logd的文件里面自动保存了你的所有操作，当然包括命令流了，可以用记事本打开查看，估计你得有基本的命令流常识，不然看不懂，下同！（2）应该是在Main Menu>Preprocessor>Session Editor这样的GUI路径，打开以后可以使用ctrl+A全选，然后再ctrl+c复制，这样就复制了这里面的命令流，记住要使用键盘哦，复制好了以后就可以建立一个记事本，然后这时候粘贴就行了，保存记事本即可！当然使用另存为也可以！（3）还有一种是通过一个命令：命令是：LGWRITE, Fname, Ext, --, KeditGUI是：Utility Menu>File>Write DB Log File （用户名就是Fname，生成文件后缀就是ext,自己定义，比如LGWRITE,me,txt,就生成了文件me.txt，里面包括了你在这个模型已经操作的命令流）这个命令在默认情况下与第一种方法生成的基本上一样，而且是单独的一个案例的命令，在第一种方法里面，如果你没有及时清除你的工作空间里面的所有的文件，可能是命令流的一种累加，包括了你操作了的好几个的案例、也就是例子的命令流，可能需要你去分辨了；而且第三种方法还可以对命令流里面进行简单的筛选，当然是你要熟悉这个命令以后，不然默认就行了！左键拾取（或取消）距离鼠标点最近的图元或坐标. 按住此键进行拖拉，可以予览被拾取的图元或坐标.中键(对于两键鼠标可以用Shift加鼠标右键代替) 相当于拾取图形拾取菜单中的APPL Y.右键在拾取和取消之间切换.3、第一，如果建弹簧单元方便的问题：你可以用一些命令流来建立，比如你知道具体位置时想得到node编号，可以用Nnum=node(x,y,z)，其中Nnum就是返回得到的(x,y,z)位置的node编号；如果知道该位置的关键点号k1，你想得到该位置的节点编号，可以用Nnum=node(kx(k1),ky(k1),kz(k1)) 得到了节点号后，用E,Nnum1,Nnum2建立连接单元，很方便。

ANSYS 查询函数（Inquiry Function）在ANSYS操作过程或条件语句中，常常需要知道有关模型的许多参数值，如选择集中的单元数、节点数，最大节点号等。

此时，一般可通过*GET命令来获得这些参数。

现在，对于此类问题，我们有了一个更为方便的选择，那就是查询函数— Inquiry Function。

Inquiry Function类似于ANSYS的 *GET 命令，它访问ANSYS数据库并返回要查询的数值，方便后续使用。

ANSYS每执行一次查询函数，便查询一次数据库，并用查询值替代该查询函数。

假如你想获得当前所选择的单元数，并把它作为*DO循环的上界。

传统的方法是使用*GET命令来获得所选择的单元数并把它赋给一个变量，则此变量可以作为*DO循环的上界来确定循环的次数*get, ELMAX,elem,,count*do, I, 1, ELMAX……*enddo现在你可以使用查询函数来完成这件事，把查询函数直接放在*DO循环内，它就可以提供所选择的单元数*do, I, ELMIQR(0,13)……*enddo这里的ELMIQR并不是一个数组，而是一个查询函数，它返回的是现在所选择的单元数。

括弧内的数是用来确定查询函数的返回值的。

第一个数是用来标识你所想查询的特定实体（如单元、节点、线、面号等等），括弧内的第二个数是用来确定查询函数返回值的类型的（如选择状态、实体数量等）。

同本例一样，通常查询函数有两个变量，但也有一些查询函数只有一个变量，而有的却有三个变量。

查询函数的种类和数量很多，下面是一些常用、方便而快速快捷的查询函数1 AREA—arinqr(areaid,key)areaid—查询的面，对于key=12,13,14可取为0；key—标识关于areaidr的返回信息=1，选择状态=12，定义的数目=13，选择的数目=14，定义的最大数=-1，材料号=-2，单元类型=-3，实常数=-4，节点数=-6，单元数…arinqr(areaid,key)的返回值对于key=1=0, areaid未定义=-1，areaid未被选择=1， areaid被选择…2 KEYPOINTS—kpinqr(kpid,key)kpid—查询的关键点，对于key=12,13,14为0 key —标识关于kpid的返回信息=1，选择状态=12，定义的数目=13，选择的数目=14，定义的最大数目=-1，数料号=-2，单元类型=-3，实常数=-4，节点数，如果已分网=-7，单元数，如果已分网kpinqr(kpid,key)的返回值对于key=1=-1,未选择=0，未定义=1，选择3 LINE—lsinqr(lsid,key)lsid—查询的线段，对于key=12,13,14为0 key—标识关于lsid的返回信息=1，选择状态=2, 长度=12，定义的数目=13，选择的数目=14，定义的最大数=-1，材料号=-2，单元类型=-3，实常数=-4，节点数=-6，单元数…4 NODE—ndinqr(node,key)node—节点号，对于key=12,13,14为0 key—标识关于node的返回信息=1，选择状态=12，定义的数目=13，选择的数目=14，定义的最大数=-2，超单元标记=-3，主自由度=-4，激活的自由度=-5，附着的实体模型ndinqr(node,key)的返回值对于key=1=-1,未选择=0，未定义=1，选择5 VOLUMES—vlinqr(vnmi,key)vnmi—查询的体，对于key=12,13,14为0key—标识关于vnmi的返回信息=1，选择状态=12，定义的数目=13，选择的数目=14，定义的最大数目=-1，数料号=-2，单元类型=-3，实常数=-4，节点数=-6，单元数=-8，单元形状=-9，中节点单元=-10，单元坐标系vlinqr(vnmi,key)的返回值对于key=1=-1,未选择=0，未定义=1，选择ANSYS能实现直接流-固耦合分析吗?ANSYS流固耦合分析有三种形式，可以实现全直接或半直接耦合分析：一： ANSYS/Mechanical模块或含该模块的软件包中的流固耦合分析功能，但此处的流体是非流动的流体，而是静流体，它计算流体由于重力、惯性力、波动压力等引起的分布压力载荷与结构的相互作用。

1：ansys中的等效应力是什么物理含义？ (2)2．ansys后处理中负值的应力是压应力还是拉应力？ (3)3解决非线性分析不收敛的技巧！ (3)4非线性计算完的收敛图线，如何看他的收敛性呢，每条颜色的线代表什么意思呢？ (4)5求教accat及lccat命令 (5)6有关分块后的merge问题。

(5)7请教如何用APDL命令程序提取单元相关信息。

(5)8．ansys的刚度矩阵是在那一步骤生成的，如何读出，其格式如何 (5)9在混凝土的计算中，如何选择裂缝模型 (6)10．请问TB命令怎么用？？TB命令是用在非线性材料里吗？那么mp和TB有什么区别啊？一般什么情况下可以用TB命令？ (7)11．ansys 如何输入yield stress. 712、将Ansys计算结果输出到Tecplot的完整命令流！ (7)13、【原创】将数组中数据导入表中命令流，然后用曲线画出 (8)14、有一个问题，就是我想看我在建模时用的是什么单位，本来是mm的，我可能用成cm 了，怎么查看？1115、ansys是否可以自动搜索实体边界 (11)16、问一下疲劳计算得出的结果都是什么意思？？补充资料 (11)17、温度荷载问题 (12)18、如何把指定位置的节点的节点号提取出来？用什么命令？ (12)19、划分网格后修改单元属性问题 (12)20、快速去掉窗口的ansys标志 (13)21、merge节点与glue-mesh的区别 (13)22、glue不glue的区别？？？ (13)23、画等应力线大全，呵呵 (13)24、荷载步数太多了，该怎么办？ (14)25、我能否在建立好模型后再定义我的元素属性 (14)26、怎样划分不平行于全球坐标系xy的面 (15)27、如何查看层间应力值？ (15)28、在ANSYS中用表面效应单元加任意方向的荷载 (15)29、撰写论文中图像的灰度处理 (16)30、提取材料号2的所有体积命令是什么呢?. 1731、请教：solve后的warning怎样才能不用手动点OK?. 1732、循环计算生成的转矩结果数据如何保存成TXT文件 (17)33、请问不在同一平面的两个面如何合成一个面啊？？？ (17)34、关于hardpoint。

ANSYS常见问题要点1、ANSYS不能画线：不能显⽰线条：plot everyting或者是plot lines2、有模型db⽂件，想看命令流。

你的模型是⾃⼰建⽴的还是在其他地⽅建⽴的？如果是在ansys⾥⾯建⽴的，就会有你的命令流！⼤概有三种⽅式可以提取：（1）在⼯作⽬录⾥⾯后缀为.logd的⽂件⾥⾯⾃动保存了你的所有操作，当然包括命令流了，可以⽤记事本打开查看，估计你得有基本的命令流常识，不然看不懂，下同！（2）应该是在Main Menu>Preprocessor>Session Editor这样的GUI路径，打开以后可以使⽤ctrl+A全选，然后再ctrl+c复制，这样就复制了这⾥⾯的命令流，记住要使⽤键盘哦，复制好了以后就可以建⽴⼀个记事本，然后这时候粘贴就⾏了，保存记事本即可！当然使⽤另存为也可以！（3）还有⼀种是通过⼀个命令：命令是：LGWRITE, Fname, Ext, --, KeditGUI是：Utility Menu>File>Write DB Log File （⽤户名就是Fname，⽣成⽂件后缀就是ext,⾃⼰定义，⽐如LGWRITE,me,txt,就⽣成了⽂件me.txt，⾥⾯包括了你在这个模型已经操作的命令流）这个命令在默认情况下与第⼀种⽅法⽣成的基本上⼀样，⽽且是单独的⼀个案例的命令，在第⼀种⽅法⾥⾯，如果你没有及时清除你的⼯作空间⾥⾯的所有的⽂件，可能是命令流的⼀种累加，包括了你操作了的好⼏个的案例、也就是例⼦的命令流，可能需要你去分辨了；⽽且第三种⽅法还可以对命令流⾥⾯进⾏简单的筛选，当然是你要熟悉这个命令以后，不然默认就⾏了！左键拾取（或取消）距离⿏标点最近的图元或坐标. 按住此键进⾏拖拉，可以予览被拾取的图元或坐标.中键(对于两键⿏标可以⽤Shift加⿏标右键代替) 相当于拾取图形拾取菜单中的APPL Y.右键在拾取和取消之间切换.3、第⼀，如果建弹簧单元⽅便的问题：你可以⽤⼀些命令流来建⽴，⽐如你知道具体位置时想得到node编号，可以⽤Nnum=node(x,y,z)，其中Nnum就是返回得到的(x,y,z)位置的node编号；如果知道该位置的关键点号k1，你想得到该位置的节点编号，可以⽤Nnum=node(kx(k1),ky(k1),kz(k1)) 得到了节点号后，⽤E,Nnum1,Nnum2建⽴连接单元，很⽅便。

Ansys 13.0 安装常见问题分析1、问题指数：★★★★★★一般安装完成后ansys可以正常运行，但是重启计算机后就会出现这种情况，主要原因是license文件没有启动，可以在我的电脑（右键）--管理—服务和应用程序—服务里面进行设置，如下图：修改完成后可在此开启ansys，成功！2、 问题指数★★★★★Ansys 帮助文件不能打开的问题：会出现50000 Address already in use: JVM_Bind，这是因为50000端口别占用的问题，解决方法如下：开始--运行--窗口输入“cmd”并回车--进入命令提示符窗口--在提示符下输入“netstat –ano ”并回车—查找50000端口并记录PID 值（如下图）：--在提示符下输入tasklist--根据记录下来的PID就可以找出对应运行的程序—关闭对应程序—重新打开help tutorial—成功！！3、问题指数★★★★Ansys卸载重装问题首先来说卸载重装问题很常见，毕竟初学者也不是一次就能成功的，贵在经验的积累。

这里说明的是：完全没必要听从网上个别帖子说的重装系统之流，只要卸载的干净，完全没问题。

卸载的几个部分：①主程序卸载点击后按照提示进行；②删除环境变量我的电脑（右键）--属性—高级—环境变量—如下图：将与ansys有关的所有变量删除—确定；③删除有关进程在任务管理器里将所有与ansys有关的进程全部结束：④删除剩余文件夹：C盘—program files—删除ansys inc（只有执行了步骤③才可删除）综上所述，完全卸载了ansys所有组件，重启后可进行新的安装。

4、问题指数★★★★安装初始license问题：安装包（非ISO文件）有以下三个文件夹：其中第一个是用来生成license文件，打开有有个，点击后即可自动生成license文件，待主程序安装完成后复制到C盘—programfile—ansys inc 文件夹下。

ansys常见问题解决办法ansys常见问题解决办法？1.ANSYS后处理时如何按灰度输出云图？1）你可以到utilitymenu-plotctrls-style-colors-window colors 试试2）直接utilitymenu-plotctrls－redirect plots2 将云图输出为JPG菜单->PlotCtrls->Redirect Plots->To JPEG Files3.怎么在计算结果实体云图中切面?命令流/cplane/type图形界面操作<1.设置工作面为切面<2.PlotCtrls-->Style-->Hidden line Options将[/TYPE]选项选为section将[/CPLANE]选项选为working plane4.非线性计算过程中收敛曲线实时显示solution>load step opts>output ctrls>grph solu track>on5.运用命令流进行计算时,一个良好的习惯是:使用SELECT COMMEND后.........其后再加上ALLSEL.........6.应力图中左侧的文字中，SMX与SMN分别代表最大值和最小值如你plnsolv,s,eqv则 SMX与SMN分别代表最大值等效应力和最小值等效应力如你要看的是plnsolv,u则SMX与SMN分别代表位移最大值和位移最小值不要被S迷惑mx(max)mn(min)7.在非线性分析中，如何根据ansys的跟踪显示来判断收敛？在ansys output windows 有force convergenge valu 值和criterion 值当前者小于后者时，就完成一次收敛你自己可以查看两条线的意思分别是:F L2：不平衡力的2范数F CRIT：不平衡力的收敛容差，如果前者大于后者说明没有收敛，要继续计算当然如果你以弯矩M为收敛准则那么就对应 M L2 和 M CRIT希望你现在能明白8.两个单元建成公共节点，就成了刚性连接，不是接触问题了。
