有线电视系统防雷、接地及安全保护

电子信息系统防雷技术规范GB50343 标准条文说明1总则1.0.1随着经济建设的高速发展，电子信息设备的应用已深入至国民经济、国防建设和人民生活的各个领域，各种电子、微电子装备已在各行业大量使用。

由于这些系统和设备耐过电压能力低，雷电高电压以及雷电电磁脉冲器入所产生的电磁效应、热效应都会对系统和设备造成干扰或永久性损坏。

每年我国电子设备引雷击造成的经济损失相当惊人。

因此解决电子信息系统对雷电灾害的防护问题，雷电防护标准的制定工作，十分重要。

由于雷击发生的时间和地点以及雷击强度的随机性，因此对雷击的防范，难度很大，要达到阻止和完全避免雷击的发生是不可能的。

国际电工委员会标准IEC-61024和国家标准GB50057均明确指出，建筑物安装防雷装置后，并非万无一失。

所以按照本规范要求安装防雷装置和采取防护措施后，可能将雷电灾害降低到最低限度，减小被保护的电子信息系统设备遭受雷击损害的风险。

1.0.4雷电防护设计应坚持预防为主、安全第一的原则，这就是说，凡是影响电子信息系统的雷电侵入通道和途径，都必须预先考虑到，采取相应的防护措施，将雷电高点压、大电流堵截消除在电子信息设备之外，不允许雷电电磁脉冲进入设备，即使漏过来的很小一部分，也要采取有效措施将其疏导入大地，这样才能达到对雷电的有效防护。

科学性是指在进行防雷工程设计时，应认真检查建筑物电子信息系统所在地电的地理、地质以及土壤、气象、环境、雷电或冬、信息设备的重要性和雷击事故的严重程度等情况，对现场的电磁环境进行风险评估和计算，并根据表4.3.1雷电防护级别的选择确定电子信息系统的防护级别，这样，才能以尽可能低的造价建造一个有效的雷电防护系统，达到合理、科学、经济的效果。

1.0.5建筑物电子信息系统遭受雷电的影响是多方面的，既有直接雷击，又有从电源线路、信号线路等侵入的雷电电磁脉冲，还有在建筑物附近落雷形成的电磁场干应，以及接闪器接闪后由接地装置引起的地电位反击。

对有线电视传输网络防雷接地的处理摘要：有线电视传输网络遍布城乡，光缆、电缆线路跨越各种复杂地形，做好防雷工作对保证有线电视安全优质播出至关重要，因此，在建网初期，就要按照防雷的技术要求进行调查研究，勘察路由，选择地线的接地点，测量地线沟的土壤电阻率，调阅历年的气象资料，了解雷击区的分布，在掌握有关信息之后，采用对应的接地方法防止雷击。

关键词：有线电视；传输网络；防雷1.引言雷击是网络设备运行的最大杀手，它能造成大面积的传输信号中断和网络设备运行瘫痪，因此准确判断出雷击原因，及时对网络系统采取规范的避雷措施，是人身安全、光电设备和网络正常稳定运行的重要保证。

在现行的各种防雷措施中，最为有效而且使用最广泛的方法是接地，也就是将雷击中产生的电荷完全或部分引入地下，以避免雷击事故发生。

2.雷击的危害特点在社会生产力不断提高的前提下日常生活中的电视机已经从老式的显像管调整到平板电视机，不同种类的等离子、液晶电视机被大幅度应用到各家各户当中。

平时有线电视在进行维修时，工作人员接上机顶盒会发现液晶屏幕上有交流干扰现象，有线电视的声音嘈杂、屏幕上出现横杠滚动等等，都是由于雷电干扰造成的影响。

下面来掌握以下雷击给网络带来危害：（1）直击雷的危害：雷云对网络线路中的有源和无源器件、钢铰线、线缆外导体等直接放电。

其特点是破坏力大、设备损坏严重。

但直击雷大约只占网络线路中雷击事故的10%。

（2）感应雷的危害：雷暴区内雷电流的强大电磁感应作用引起金属导体上产生高电压而放电的现象。

它分为电网感应雷和线缆感应雷。

实践表明，感应雷约占网络线路中雷击事故的90%以上。

（3）雷击中的二次放电：如果避雷设计不符合技术规范，虽然在网络线路中采取了一些避雷措施，但雷击中的二次放电现象仍会对网络线路中的有源器件和无源器件造成损坏。

其原因是：通常在发生雷击时，雷暴区内的雷电电流波峰值可达10～30ka，持续时间几十ns，假设防雷系统接地电阻是10ω，在接地极上则会产生100～300kv的高电压，引起引雷导线上电位上升，对附近的电力线或有线网络设备形成二次放电，造成危害（同样，网络线路中的直击雷和感应雷也可引起多处网络设备的二次放电现象）。

IEC的防雷分级问题正是考虑不同的防雷分区在等电位连接的原则下以及根据不同电气设备耐压值等级等因素对防雷等级进行区分的。

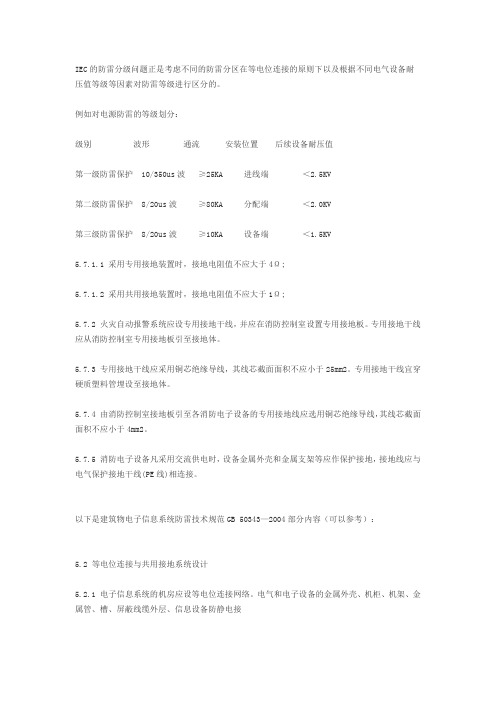

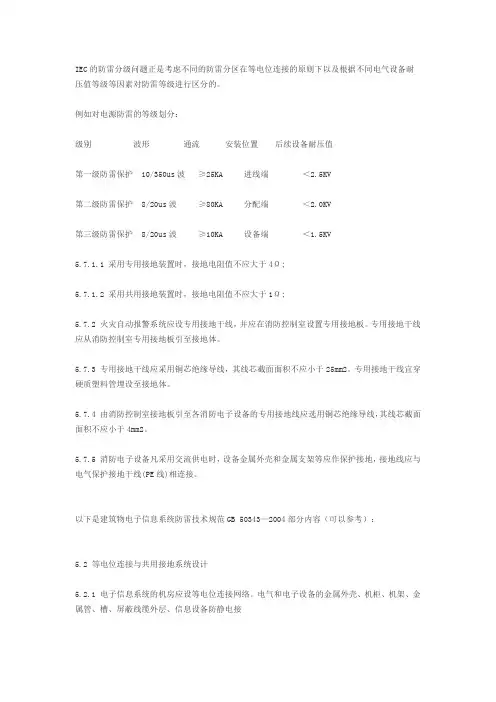

例如对电源防雷的等级划分：级别波形通流安装位置后续设备耐压值第一级防雷保护 10/350us波≥25KA 进线端＜2.5KV第二级防雷保护 8/20us波≥80KA 分配端＜2.0KV第三级防雷保护 8/20us波≥10KA 设备端＜1.5KV5.7.1.1 采用专用接地装置时，接地电阻值不应大于4Ω;5.7.1.2 采用共用接地装置时，接地电阻值不应大于1Ω;5.7.2 火灾自动报警系统应设专用接地干线，并应在消防控制室设置专用接地板。

专用接地干线应从消防控制室专用接地板引至接地体。

5.7.3 专用接地干线应采用铜芯绝缘导线，其线芯截面面积不应小于25mm2。

专用接地干线宜穿硬质塑料管埋设至接地体。

5.7.4 由消防控制室接地板引至各消防电子设备的专用接地线应选用铜芯绝缘导线，其线芯截面面积不应小于4mm2。

5.7.5 消防电子设备凡采用交流供电时，设备金属外壳和金属支架等应作保护接地，接地线应与电气保护接地干线(PE线)相连接。

以下是建筑物电子信息系统防雷技术规范GB 50343—2004部分内容（可以参考）：5.2 等电位连接与共用接地系统设计5.2.1 电子信息系统的机房应设等电位连接网络。

电气和电子设备的金属外壳、机柜、机架、金属管、槽、屏蔽线缆外层、信息设备防静电接地、安全保护接地、浪涌保护器（SPD）接地端等均应以最短的距离与等电位连接网络的接地端子连接。

等电位连接网络的结构形式有：S型和M型或两种结构形式的组合（见条文说明中的图1、图2）。

5.2.2 在直击雷非防护区（LPZOA）或直击雷防护区（LPZOB）与第一防护区（LPZ1）交界处应设置总等电位接地端子板，每层楼宜设置楼层等电位接地端子板，电子信息系统设备机房应设置局部等电位接地端子板。

各接地端子板应设置在便于安装和检查的位置，不得设置在潮湿或有腐蚀性气体及易受机械损伤的地方。

福建地处我国东南部，属亚热带湿润季风气候，夏秋之交多台风，也是雷电的高发地区，据气象部门统计，全省年平均雷暴日高达107天，主要集中在4～9月份。

雷电灾害是影响福建省尤溪县有线电视网络的主要故障之一。

如今，网络正朝着数字化方向发展，对防雷减灾工作提出了更高的要求。

做好有线电视网络系统中设备、设施、器材的防雷与接地工作，对保护设备、避免或减轻雷电干扰、减少事故发生、确保人员生命安全都具有十分重要的意义。

一、雷电现象、种类雷电是大气层中带电荷的雷云放电现象。

雷云放电所产生的强大电流使周围空气或物体产生高温，将造成有线电视㈧l推遴创耨瀵论探索创蒲实践I《……………………………………一………………一蓁00越S鬟焱|＼|￡鞘秘轰阁器◇传播技术防雷应重点考虑直击雷及感应雷。

为防止机房遭雷击，可采用以下措施：(1)在低压线进入机房的第一根电线杆上，加接FS—O．22K V低压避雷器，以防塞沿电源引入的雷电波，降低侵入机房雷电过电压的幅值。

在设备受到过电压冲击时，保护装置能快速动作，释放能量，使设备免受损坏。

(2)在相线与避雷地线、零线与避雷地线之间各装一只FS—O．22kV氧化锌无间隙避雷器，不仅可以有效防雷，还可以防止由于三相四线进户零线断线引起的中性点位移而产生的危及人体和机器设备安全的过电压。

(3)在机房加装1：1的电源隔离变压器。

使用防雷电源有线电视网络防雷与接地设备的严重损坏。

雷击主要有两种形式：直击雷和感应雷。

直击雷危害范围一般较小，但强度较大，可使用避雷针、避雷线和避雷网来预防。

感应雷危害较大、危害范围较广，有线电视系统中的电子设备受雷击损坏主要是由感应雷造成的。

据统计，直击雷占雷击率的10％左右，感应雷则占雷击率的90％。

因此，有线电视系统必须采取相应的措施，尽量避免和减少感应雷造成的危害。

二、有线电视系统的防冒与接地有线电视网络系统防雷主要分为4个部分：前端、干线(含超干线)、分配系统和电源。

2023年一级建造师之一建通信与广电工程实务练习题(一)及答案单选题（共60题）1、在SDH微波中继通信系统中，没有上、下话路功能的站是( )。

A.端站B.枢纽站C.分路站D.中继站【答案】 D2、阀控式密封铅酸蓄电池循环寿命约（）。

A.300~500次B.500~800次C.800~1000次D.1000~1200次【答案】 D3、远程医疗、自动驾驶等远程精确控制类应用要求网络时延缩短到( )。

A.1msB.10msC.50msD.100ms【答案】 A4、（）使得通信质量下降，从而限制了通信容量和传输距离。

A.吸收损耗B.瑞利散射C.色散D.连接损耗【答案】 C5、程控交换设备的标称直流工作电压应为-48V，直流电压允许变化范围为()。

A.(-57～-40)VB.(-57～-50)VC.(-58～-40)VD.(-58～-50)V【答案】 A6、通信网中的支撑网的功能包括（）和网络管理、业务管理等。

A.信令功能B.多媒体传输C.语音传输D.电路交换【答案】 A7、下列GPS无线安装的做法，符合要求的是（）。

A.保持垂直，离开周围金属物体距离应≥1mB.在我国北方地区安装于铁塔的北侧C.保持周围遮挡物对天线遮挡≤30°D.是GPS天线处于避雷针顶点下倾50°保护范围内【答案】 C8、典型六类电缆的弯曲半径应大于( )。

A.20mmB.30mmC.40mmD.50mm【答案】 D9、广播电视发射塔主塔楼屋顶室外地坪高度( )为防火二类建筑物。

A.<50mB.<100mC.<150mD.<200m【答案】 B10、某施工队在某县城建通信管道，施工时正确的做法是（）。

A.开凿路面挖出的石块与泥土混合堆放B.堆土紧靠土坯墙C.堆土高度为 1.4mD.土堆的坡脚边距离沟 20cm【答案】 C11、广播电视中心多采用在线式UPS系统，系统的主要功能是稳定电压、断电保护、后备供电和（）。

33卫星技术欢迎投稿：@2008年第17期谈有线电视系统的防雷及接地措施◎秦皇岛张勇马思邈对于在广电系统工作的维护技术人员，都熟知雷电对广播发射传输设备的危害，严重时甚至导致整个系统的瘫痪，造成重大的播出事故及无法估量的经济损失。

为有效地保证系统设备的正常运行，确保广播电视节目不间断的优质播出，减少乃至杜绝雷电对设备的损坏，采取有效的切实可行的避雷、防雷措施至关重要。

这里重点讨论有线电视网络的防雷。

夏季雷雨天气较多，从经验的角度讲，每年的有线电视网络故障数量有一半以上都发生在6-8月这三个月的时间里。

因此，做好防雷从而提高维护质量，就会极大程度地增强有限电视网络运行的安全性、稳定性，保证广大有线电视用户的正常收视，提高满意度的同时也能增强综合效益，树立良好的公司形象。

摘要本文介绍了雷电的一些特性及主要的入侵方式，并对系统前端、光节点及电缆网及在施工维护中的防雷接地措施等作一些简单介绍，供同行参考。

击雷打击时，强雷电电压将邻近土壤击穿，进而击穿网络线路电缆外皮，使高压侵入网络系统；（2）、雷云对地面放电时，在网络线路上感应出上千伏的过电压，击坏与线路相连的网络系统设备。

3、地电位反击电压通过接地体入侵雷电击中避雷针时，在避雷针接地体附近将产生放射状的电位分布，对靠近它的电子设备接地体产生高压地电位反击，入侵电压可高达数万伏。

防雷措施根据以上的雷击特点，结合有线电视网络传输结构具体的防雷措施如下：1.前端的防雷前端是整个有线电视系统的核心，包括各种开路天线、卫星天线、卫星接收机、调制器解调器、光发光收等设备。

万一这些设备被雷击损坏，除造成严重的经济损失外，还会造成大范围的停播，对企业形象造成影响，因此前端的防雷措施至关重要。

前端的防雷主要分三种：（1）机房的电磁屏蔽传统的屏蔽室一般采用钢板密封焊接，同时采用屏蔽门、滤波器、波导管等设备，由于造价昂贵和施工条件等限制在工程上难以推广。

单从防雷角度考虑，有线电视前端机房的电磁屏蔽只要满足一般要求就可以了，而国家标准是达到B ，要雷电产生及主要入侵形式雷电是自然界中强大的脉冲放电现象一般分为两类，即直击雷和感应雷。

有线电视系统工程技术规范GB50200-94~F~~A1~前言中华人民共和国国家标准有线电视系统工程技术规范TechnicalcodeforregunationofCATVsystemGB50200-94主编部门：中华人民共和国广播电影电视部批准部门：中华人民共和国建设部施行日期：1994年11月1日关于发布国家标准《有线电视系统工程技术规范》的通知建标［<K5><K5><K40>~A2~11.0.11.0.2收：1.0.31.0.4~A3~2~B1~2.12.1.12.1.2时，可采(VHF) 2.1.32.1.4按系统模式应对前端、干线和分配网络进行主要技术指标的分配和计算。

2.1.5设备、部件及材料的选择，应符合下列规定：Ω。

2.1.6系统设施工作的环境温度宜符合下列要求：寒冷地区室外工作的设施：-40～+35℃；其它地区室外工作的设施：-10～+55℃；室内工作的设施：-5～+40℃。

~B2~2.2系统的基本模式及主要技术指标分配2.2.1系统可采用无干线系统、独立前端系统、有中心前端系统、有远地前端系统四种基本模式，并宜符合下列要求：<MAP=Image.BMB,1,1,17-3-1><MAP=Image.BMB,1,1,17-3-2><MAP=Image.BMB,1,1,17-3-3><MAP=Image.BMB,1,1,17-4-1><K5>注：系统基本模式中常用的图形符合应符合本规范附录A的规定。

<TAB=Tab11-17.BMB,1,1,17-4-1>2.2.3各种系统模式的前端、干线和分配部分的主要技术指标的分配系数应符合下列规定：<TAB=Tab11-17.BMB,1,1,17-4-2><TAB=Tab11-17.BMB,1,1,17-4-3><TAB=Tab11-17.BMB,1,1,17-4-4>2.2.4载噪比、交扰调制比、载波互调比的分贝(dB)数可按下列公式计算：<K10><FML=Fml11-17.BMB,1,1,17-4-1><K10><FML=Fml11-17.BMB,1,1,17-4-2><K10><FML=Fml11-17.BMB,1,1,17-4-3><K10><FML=Fml11-17.BMB,1,1,17-5>式中2.2.5±5dBμ±4dBμ~B3~2.32.3.12.3.2频带<K5>2.3.32.3.42.3.52.3.6~B4~2.4前端2.4.1各频道天线送至前端的最小输入电平应按下式计算：<K10><FML=Fml11-17.BMB,1,1,17-6-1>式中<FML=Fml11-17.BMB,1,1,17-6-10>---天线送至前端的最小输入电平(dBμV)；<K2><FML=Fml11-17.BMB,1,1,17-6-11>---分配给前端的载噪比(dB)；<K7><FML=Fml11-17.BMB,1,1,17-6-12>---前端的噪声系数(dB)。

5.4 防雷与接地5.4.1 电源线路防雷与接地应符合下列规定：1 进、出电子信息系统机房的电源线路不宜采用架空线路。

2 电子信息系统设备采用TN 交流配电系统时，配电线路和分支线路必须采用TN—S 系统的接地方式。

3 配电线路设备的耐冲击过电压额定值应符合表5.4.1-1 规定。

电子信息系统设备配电线路浪涌保护器安装位置及电子信息系统电源设备分类示意图如图5.4.1-1 和图5.4.1-2 所示。

4 在直击雷非防护区（LPZ0A）或直击雷防护区（LPZO B）与第一防护区（LPZ1）交界处应安装通过Ⅰ级分类试验的开关型浪涌保护器或限压型浪涌保护器作为第一级保护；第一防护区之后的各分区（含LPZ1区）交界处应安装限压型浪涌保护器。

使用直流电源的信息设备，视其工作电压要求，宜安装适配的直流电源浪涌保护器。

5 浪涌保护器连接导线应平直，其长度不宜大于0.5m。

当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m、限压型浪涌保护器之间的线路长度小于5m时，在两级浪涌保护器之间应加装退耦装置。

当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制。

浪涌保护器应有过电流保护装置，并宜有劣化显示功能。

6 浪涌保护器安装的数量，应根据被保护设备的抗扰度和雷电防护分级确定。

7 用于电源线路的浪涌保护器标称放电电流参数值宜符合表5.4.1-2 的规定。

5.4.2 信号线路的防雷与接地应符合下列规定1 进、出建筑物的信号线缆，宜选用有金属屏蔽层的电缆，并宜埋地敷设，在直击雷非防护区（LPZ0A）或直击雷防护区（LPZO B）与第一防护区（LPZ1）交界处，电缆金属屏蔽层应做等电位连接并接地。

电子信息系统设备机房的信号线缆内芯线相应端口，应安装适配的信号线路浪涌保护器，浪涌保护器的接地端及电缆内芯的空线对应接地。

2 电子信息系统信号线路浪涌保护器的选择，应根据线路的工作频率、传输介质、传输速率、传输带宽、工作电压、接口型式、特性阻抗等参数，选用电压驻波比和插入损耗小的适配的浪涌保护器。

浅谈HFC网络的安全防范摘要：所属广播电视工程网络传输，HFC网络系统的供电方式采用集中供电和分散供电两种方式。

这样减少远距离传输成本及电压过低的现象，其安全防范包括防雷、防高压、防水。

要做好安全防范必须从源头机房到干线再到用户公配系统。

关键词：HFC 网络系统安全防范1、立项背景HFC网络的安全防范直接影响系统的播出质量、运行成本。

因此如何加强HFC网络的安全防范是网络生成的关键。

2、详细科学技术内容（总体思想、技术方案与创新成果、实施效果）2.1 HFC网络的防雷措施（1）机房接地：机房前端把避雷地线和公共地线分开，其接地电阻不大于4Ω。

目前，采用钢材地网加接地摸块，可做到接地电阻小于1Ω。

（2）干线接地：由于架空光缆是长距离传输，其钢绳每隔500M安装接地电极，钢绳之间相互联通，每个光接点和放大器除安装接地电极外，相邻杆必须安装接地电极，能有效保持光接收机、放大器，分支分配器的可靠安全，具体做法：用长1米50nm×50nm的角钢打入深80公分沟槽土壤中，用Φ12nm-14nm 的钢筋从杆脚连到架空的钢绞线上，用夹板或园宝螺丝固定好，涂上防锈漆，其接地电阻不大于4Ω。

（3）设备对浪涌防雷：在电源供应、放大器、光接收机输入输出端口安装高压放电装置，以防止高压浪涌，雷击对设备造成损失，电源在进入机房前，先经过避雷保护再进入机房。

2.2 防高压外线线跟以380V的高压并行时，两线间隔不得少于1.5M，与电源交叉间隔不得小于1M，并且用绝缘保防带和塑料管进行保护2.3 外线设备的防水现在使用的光接水机，放大器都是野外型防水型的，但是，F头、分支分配器进水，导致同轴电缆进水是普遍常见的问题，以前曾用过防水箱，铁质防水箱容易生锈损坏，铝质防水箱价格高，塑料防水箱易老化，总之防水成了维护一大难题，在长期的维修过程中，利用直径10cm的可乐瓶做分支分配器的防水装置，既简单又耐用，具体做法，将可乐瓶的锥型瓶口剪掉，将接好的分支分机器装入瓶内将瓶压扁，然后倒立固定在钢铰线或墙上，经过几年的实践，防水效果很好。

防雷及接地安装施工方案第1章编制说明1.1编制目的为用于工程的施工组织与管理，以确保与土建协调配合，优质、高速、安全、文明地完成该工程的安装施工任务。

1.2编制依据(1) 、招标文件及答疑(2) 气专业施工图(3) 工程涉及的国家现行的施工验收质量规范、规程以及设计要求采用的图(4) 管理、市政管理、环境保护等地方法规及规定。

(5) IS09000质量管理体系、IS014000环境管理体系、OSHMS18000职业安全卫生管理体系标准，公司质量、环境及职业健康安全管理体系文件。

第2章工程概况拟建场地（37#地块）位于海沧区东屿村的最南端，东邻海沧大道，西邻海沧内本工程建筑物预计雷击次数A座N= 0.45 （次/a）,B座N= 0.37 （次/a），防雷等级按二类设防。

建筑的防雷装置满足防直击雷、侧击雷及雷电波的侵入，并采取防雷击电磁脉冲的措施。

第3章施工组织与准备1.3施工人员配备为大厦防雷接地安装工程，我们将选派工作认真、技术素质高、经验丰富的作业人员组建安装小组，专门负责防雷接地安装工程的施工。

本项目部本着集中领导，按级负责、相互配合、分级管理、统一指挥的原则对劳务作业层实行分项承包管理。

计划投入的劳动力有：电工2人，电焊工3人；均为持证上岗。

1.4施工机具准备本项目拟投入的主要施工机具与检测仪表见下表：1.5材料准备材料员按照工长所作的材料计划，编制月度采购计划，提前做好材料的选样送审、封样等采购前的准备工作，保证及时供应合格材料。

库管员认真做好原材料的进场验证、保管、仓储和盘点工作。

材料进场时，材料员联合技术负责人、质检员和专业工长对其进行质量检查与核对，自检合格后填写相应报验资料报请监理验收，通过监理验收签认后方可用于工程。

1.6主要施工方法1.7施工工艺流程1.8操作要点1.1.1引下线利用所有与建筑物屋面土建梁、板内钢筋网自然连接的柱子（多于10根）、剪力墙内相互连接的竖向钢筋作为自然引下线。
