10kV箱式变电站,欧式,GRC外壳技术规范书（专用设备用）2022年2月目录第1部分通用技术规范 (2)1 范围 (2)2 规范性引用文件 (2)3 术语和定义 (3)4 总则 (3)5 结构及其他要求 (6)7 技术服务、工厂检验和监造 (9)第2部分：专用技术规范 (10)1 标准技术参数 (10)2 主要组部件材料表 (15)3 使用环境条件表 (18)4 附图、配置 (19)第1部分通用技术规范1 范围本部分规定了10kV箱式变电站招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。
本部分适用于10kV箱式变电站招标。
打“*”的项目，如不能满足要求，将被视为主要技术参数不满足招标文件要求。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB 311.1 绝缘配合第1部分：定义、原则和规则GB 1094.1 电力变压器第1部分：总则GB 1094.2 电力变压器第2部分：温升GB 1094.3 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.4 电力变压器第4部分：电力变压器和电抗器雷电冲击和操作冲击试验导则GB 1094.5 电力变压器第5部分：承受短路的能力GB/T 1094.7 电力变压器第7部分：油浸式电力变压器负载导则GB/T 1094.10 电力变压器第10部分：声级测定GB 1208 电流互感器GB 1984 高压交流断路器GB 1985 高压交流隔离开关和接地开关GB 2536 电工流体变压器和开关用的未使用过的矿物绝缘油GB 2900.95 电工术语变压器、调压器和电抗器GB 3804 3.6kV～40.5kV高压交流负荷开关GB/T 4109 交流电压高于1000V的绝缘套管GB 4208 外壳防护等级（IP代码）GB/T 4585 交流系统用高压绝缘子的人工污秽试验GB 5273 变压器、高压电器和套管的接线端子GB/T 6451 油浸式电力变压器技术参数和要求GB/T 7252 变压器油中溶解气体分析和判断导则GB/T 7354 局部放电测量GB/T 7595 运行中变压器油质量GB 10230.1 分接开关第1部分性能要求和试验方法GB 10230.2 分接开关第2部分：应用导则GB 13499 电力变压器应用导则GB/T 13729 远动终端设备GB/T 14048.1 低压开关设备和控制设备第1部分：总则GB/T 14048.2 低压开关设备和控制设备第2部分：断路器GB 16926 交流高压负荷开关熔断器组合电器GB 16847 保护用电流互感器暂态特性技术要求GB 16927.1 高压试验技术第1部分：一般定义及试验要求GB 16927.2 高压试验技术第2部分：测量系统2GB/T 16935.1 低压系统内设备的绝缘配合第1部分：原理、要求和试验GB/T 17467 高压/低压预装式变电站GB/T 17468 电力变压器选用导则GB/T 26218.1 污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T 26218.2 污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子GB 50148 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB 50150 电气装置安装工程电气设备交接试验标准GB20052-2020 电力变压器能效限定值及能效等级JB/T 10217 组合式变压器DL/T 537 高压/低压预装箱式变电站选用导则DL/T 572 电力变压器运行规程DL/T 593 高压开关设备和控制设备标准的共用技术要求DL/T 596 电力设备预防性试验规程DL/T 844 12kV少维护户外配电开关设备通用技术条件DL 911 电力变压器绕组变形的频率响应分析法DL 1093 电力变压器绕组变形的电抗法检测判断导则DL 1094 电力变压器用绝缘油选用指南DL 5027 电力设备典型消防规程3术语和定义下列术语和定义适用于本部分。
ZBW系列高压/低压预装式变电站（欧式箱变）1．产品介绍：ZBW系列预装式变电站又称欧式箱变，是由高压开关柜，低压配电屏，配电变压器及外壳四部分组合而成，作为一种新型供配电装置，它比传统土建变电站具有许多优越性。
由于它体积小，占地面积小，结构紧凑，便于搬迁，因而大大缩短了基建的周期和占地面积，也减少了基建费用。
同时，箱式变电站现场安装简单，供电迅速，设备维修简单，无须专人值守，特别是它可以深入负荷中心，对提高供电质量减少电能损失，增强供电的可靠性以及对配电网络改造都是十分重要的。
箱变完成电能的变换、分配、传输、计量、补偿，系统的控制、保护及通讯等功能。
ZBW系列预装式变电站是我公司消化吸收国内外的先进技术自行开发的国产化欧式箱变,它具有结构紧凑、成套性强、安装维护方便、安全可靠、外形美观等优点，产品广泛应用于城市基础设施、住宅小区、宾馆、医院、厂矿、油田、机场、铁路、码头等户外供电场所。
ZBW系列预装式变电站分环网型、终端型及双电源供电三种方式，适用于电压等级35KV及以下，主要容量2000KVA及以下的小型无人值守变电站，城市工业变电站，10KV开闭所、环网系统、农网35KV 变电站等场合。
2．技术标准：本产品符合GB17467-1998《高低压预装式变电站》和IEC1330等标准。
3．使用环境及条件:海拔≤1000m风速≤34m/s（不大于700Pa）环境温度：最高气温+40℃，最低气温-35℃；相对湿度：日平均值不大于95%，月平均值不大于95%防震：水平加速度不大于0.4m/s2，垂直加速度0.15m/s2安装地点倾斜度：不大于3°安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
超出上述条件的规定时，可与公司协商。
4．产品结构及特点:A、变电站结构呈“目”字形或“品”字形布置；B、产品壳体材料采用铝合金板、不锈钢板、复合板、玻璃纤维增强水泥板等；C、变电站底座为镀锌槽钢或水泥制作，耐腐蚀性强，具有足够的机械强度；D、箱体顶盖采用双层结构，具有良好的隔热、防辐射和通风效果；E、变电站各室用铁板隔开形成独立的小室，各室均设有照明设施变压器室顶部装有自动排风装置，来调节变压器室温度；F、箱变箱体颜色灵活，可与周围环境协调。
800箱式变(欧变)技术规范书10kV箱式变电站(欧变)技术规范1. 总则1.1需方须仔细阅读包括本技术规范在内的招标文件阐述的全部条款。
需方提供的10kV欧式箱变应符合招标文件所规定的要求，需方亦可以推荐符合本招标文件要求的类似定型产品，但必须提供详细的技术偏差。
本招标文件技术规范提出了对10kV欧式箱变的技术参数、性能、结构、试验等方面的技术要求。
1.2本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，需方应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
1.3如果需方没有以书面形式对本招标文件技术规范的条文提出差异，则意味着供方提供的设备完全符合本招标文件的要求。
如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。
1.4本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。
本招标文件技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。
3. 引用标准·ZBK4001《组合式变电站》·DL/T3.537-93《6-35kV箱式变电站订货技术条件》·GB1094《电力变压器》·GB311.1~311.6《高压输变电设备的绝缘配合、高压试验技术》·GB50150.1-91《电气装置安装工程电气设备交接试验技术》·GB2536《变压器油》·GB7328《变压器和电抗器的声级测定》·GB10237《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》·GB1094.1~2-1996，GB1094.3~5-85《电力变压器》·GB64651-95《三相油浸电力变压器技术参数和要求》·JB/T10217-2000《组合式变压器》·GB/T11022-1999《高压成套开关设备和控制设备的共用技术》·GB7251.1-1997《低压成套开关设备和控制设备》·GB4208-1993《外壳防护等级》（IP代码）4. 环境条件:4.1.周围空气温度最高温度： 55°C最低温度： -35°C最热月平均温度： 35°C最大日温差：25K4.2.海拔高度：2000m4.3.最大风速：35m/S4.4.环境湿度日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa日平均相对湿度不大于90%日平均水蒸汽压力值不超过1.8kPa4.5.地震烈度：8度4.6.污秽等级：III级4.7.安装场所：户外4.8.覆冰厚度：10mm4.9.系统条件额定频率： 50 Hz。

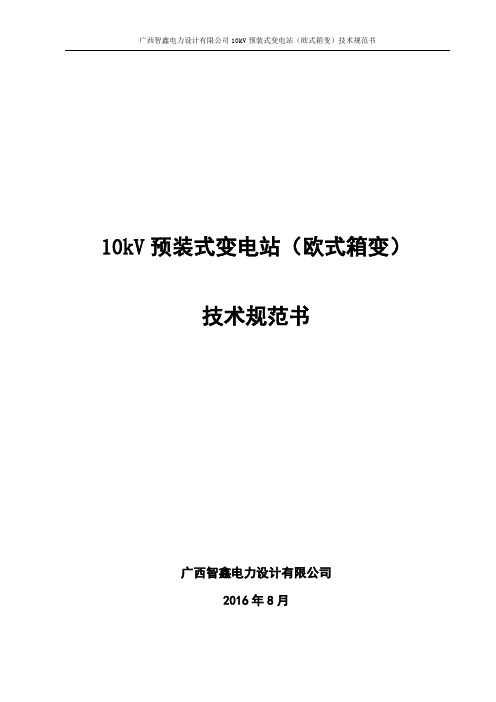

10kV预装式变电站（欧式箱变）技术规范书广西智鑫电力设计有限公司2016年8月目录1.总则 (1)2.工作范围 (1)3.应遵循的主要标准 (2)4.使用条件 (3)5.技术要求 (3)6.试验方法 (10)7.技术文件要求................................. 错误！未定义书签。
8.起吊、包装、运输、安装及质量保证............. 错误！未定义书签。
1.总则1.1本招标技术文件适用于10kV预装式变电站（欧式箱变）技术规范书（通用部分）的功能、性能、安装等方面的技术要求。
1.2本招标技术文件提出的是最低限度的技术要求。
凡招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。
如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。
1.4本招标技术文件所使用的标准如与投标方所执行的标准不一致时, 按较高标准执行。
1.5本招标技术文件经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
1.6投标方在应标技术文件中应如实反映应标产品与本招标技术文件的技术差异。
如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其应标技术文件的条文存在差异，招标方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。
1.7投标方应在应标技术部分按本招标技术文件的要求如实详细的填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。
1.8投标方应充分理解本招标技术文件并按本招标技术文件的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本招标技术文件的要求，则认为应标不严肃，在评标时将有不同程度的扣分。
XXXXXX光伏发电项目工程欧式箱变技术规范书201X年XX月I目录第1章通用部分 (3)1总则 (3)1.1一般规定 (3)1.2投标人应提供的资格文件 (3)1.3适用范围 (4)1.5标准和规范 (6)1.6投标人必须提交的技术参数和信息 (8)1.7备品备件 (8)1.8专用工具与仪器仪表 (8)1.9安装、调试、性能试验、试运行和验收 (9)2结构及其他要求 (9)2.1技术参数 (9)2.2箱变整体通用要求 (9)2.3干式变通用要求 (11)3试验 (12)3.1型式试验 (12)3.2出厂试验 (12)3.3现场交接试验 (13)4技术服务、工厂检验和监造 (14)4.1技术服务 (14)4.2工厂检验和监造 (14)第2章专用部分 (15)1 标准技术参数表 (15)2项目需求 (18)2.1货物需求及供货范围 (18)2.2必备的备品备件、专用工具和仪器仪表供货表 (18)2.3图纸提交单位 (19)2.4工程概况 (19)2.5使用条件 (19)2.6可选技术参数表 (20)3投标人提供信息 (21)3.1投标人技术偏差表 (21)3.2销售运行业绩表 (22)3.3推荐的备品备件、专用工具和仪器仪表 (22)3.4主要组部件材料表 (22)3.5投标人技术参数偏差表 (23)3.6投标人应提供的其他资料 (23)欧式箱变技术规范第1章通用部分1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2投标人须仔细阅读包括本技术规范（通用部分和专用部分）在内的招标文件阐述的全部条款。
投标人提供的箱式变电站应符合招标文件所规定的要求。
1.1.3本技术规范提出了对箱式变电站的技术参数、性能、结构、试验等方面的技术要求。
1.1.4本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
验)高/低压预装式变电站（欧式箱变）技术规范箱变试3.1 技术参数3.1.1 系统额定电压： 10kV ，最高电压： 12 kV ；3.1.2 变压器高压侧额定电压：城市变或靠近电源侧宜选 10.5 土 5%kV ，远离电源侧或农村变宜选 10 土 5%kV ；低压侧额定电压： 0.4 kV 。
3.1.3 额定频率： 50Hz3.1.4 额定热稳定电流及时间（ kA/s ）：高压回路 20kA/3 低压回路 30kA/1 ；接地回路20kA/3 。
3.1.5 额定动稳定电流及时间（峰值， kA ）：高压回路 50 ；低压回路 63 ；接地回路 36 ；3.1.6 工频耐压 (kV) ：高压回路 42 ；高压断口 48 ；低压回路 2.5 ；变压器 35 ；控制与辅助回路： 2.0 。
3.1.7 雷电冲击耐压 (kV) ：高压回路 75 ；高压断口 85 ；低压回路 6 。
3.1.8 噪音水平：变压器容量 1250kVA 以内不大于 50dB 。
（除特别注明外）3.1 ． 9 箱壳防护等级：不低于 IP3X ；箱体颜色军绿（除特别注明外）。
3.10 允许温升高压设备的允许温升值见 GB/T11022-1999 规定；变压器的允许温升值见 GB1094 或 GB6450 规定；低压设备的允许温升值见 GB7251 规定；3.11 1000kVA 及以下变压器采用高压负荷开关 - 熔丝保护， 1250kVA 及以上变压器采用高压断路器保护。
3.12 最大允许尺寸（深×宽×高： mm ）： 630kVA 及以下变压器终端型3200 × 2000 × 2500 ，环网型3200 × 2500 × 2500 ； 1250 － 8000kVA 变压器终端型 3400 × 2300 × 2600 ，环网型3400 × 2700 × 2600 。
10kV预装型（欧式）箱变技术规范书10kV预装型（欧式）箱变技术规范书1 总则1.1 本技术条件规定了预装型（欧式）箱变10/0.4kV系列的使用条件、额定参数、技术要求、试验、包装运输等具体内容。
1.2 本技术条件适用于额定电压10kV、频率50Hz的预装型（欧式）箱变10/0.4kV 系列的制造、选型、验收、安装和维护。
1.3 本设备技术规范提出的是最低限度的技术要求。
除本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）、IEC 标准和国际单位制（SI）。
如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。
1.4 如果供方选用本技术条件规定以外的标准时，则需提交这种替换标准供审查和分析。
仅在供方已证明替换标准相当或优于技术条件规定的标准，并从需方处获得书面的认可才能使用。
提交供审查的标准应为中文或英文版本。
1.5 本技术规范书未尽事宜, 由招标、投标双方协商确定。
1.6 本规范的条款为定货合同的附件，与合同正文具有同等效力。
2. 工作范围2.1供货范围供货范围详见商务标书。
包括欧式箱变本体及其组件和附件、随机的备品备件(包括进口件)以及安装和检修所需的专用工具、仪器仪表和材料等。
供方要确认其范围并提供详细供货清单以及所列的技术文件。
2.2 服务界限2.2.1欧式箱变从生产厂家至招标人指定地点的运输、交货由投标人完成。
2.2.2现场安装和试验在投标人的技术指导和监督下由招标人完成, 投标人协助招标人按标准检查安装质量, 处理调试投运过程中出现的问题, 投标人应选派有经验的技术人员, 对安装和运行人员免费培训。
2.3 厂商应提供技术文件在技术协议签订10天内,供方向需方提供最终版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料。
这些图纸和文件资料必须经过有关程序批准并加盖工厂公章。
10kV预装型（欧式）箱变技术规范书10kV预装型（欧式）箱变技术规范书1 总则1.1 本技术条件规定了预装型（欧式）箱变10/0.4kV系列的使用条件、额定参数、技术要求、试验、包装运输等具体内容。
1.2 本技术条件适用于额定电压10kV、频率50Hz的预装型（欧式）箱变10/0.4kV 系列的制造、选型、验收、安装和维护。
1.3 本设备技术规范提出的是最低限度的技术要求。
除本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）、IEC 标准和国际单位制（SI）。
如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。
1.4 如果供方选用本技术条件规定以外的标准时，则需提交这种替换标准供审查和分析。
仅在供方已证明替换标准相当或优于技术条件规定的标准，并从需方处获得书面的认可才能使用。
提交供审查的标准应为中文或英文版本。
1.5 本技术规范书未尽事宜, 由招标、投标双方协商确定。
1.6 本规范的条款为定货合同的附件，与合同正文具有同等效力。
2. 工作范围2.1供货范围供货范围详见商务标书。
包括欧式箱变本体及其组件和附件、随机的备品备件(包括进口件)以及安装和检修所需的专用工具、仪器仪表和材料等。
供方要确认其范围并提供详细供货清单以及所列的技术文件。
2.2 服务界限2.2.1欧式箱变从生产厂家至招标人指定地点的运输、交货由投标人完成。
2.2.2现场安装和试验在投标人的技术指导和监督下由招标人完成, 投标人协助招标人按标准检查安装质量, 处理调试投运过程中出现的问题, 投标人应选派有经验的技术人员, 对安装和运行人员免费培训。
2.3 厂商应提供技术文件在技术协议签订10天内,供方向需方提供最终版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料。
这些图纸和文件资料必须经过有关程序批准并加盖工厂公章。
说明※本此技术要求为通用版本，由于具体项目条件存在差异，设备具体参数存在不确定性，因此仅对设备主要参数及功能要求进行要求，具体项目需根据项目的条件对环境条件、海拔高度、额定电压、额定电流等具体参数进行修改。
技术要求中标记为“※”的项目为必须响应的条款。
目录第1章一般规定与规范 (1)1.1 总则 (1)1.2 工作内容及招标设备范围 (2)1.3 电站概况及主要任务 (4)1.4 设备运行环境条件及布置 (5)1.5 标准及规范 (5)1.6 企业资质 (8)1.7 设备颜色 (9)1.8 铭牌 (9)1.9 包装、起吊、运输和安装 (10)1.10 对规定设备、组件和材料的变更 (11)1.11 图纸、资料的审查与提交 (11)1.12 图纸审查及设计联络会 (13)1.13 对成套性和互换性的要求 (13)1.14 培训 (14)1.15 质保 (14)※1.16 产品售后服务和赔偿 (15)1.17产品使用寿命及其寿命期内的技术服务 (16)1.18 分包 (17)1.19 标书质量 (17)1.20 设备发货 (17)1.21 发货计划及发货细节 (18)第2章箱变技术要求 (19)2.1 工程条件 (19)2.2设备的主要参数 (19)2.3 其他配置要求 (23)2.4 结构一般要求 (23)2.5 箱变电气二次及保护要求 (26)2.6 备品备件、专用工具表 (29)2.7 附图 (31)第3章干式变压器专用技术要求 (32)3.1 10KV干式电力变压器总体要求 (32)3.2 10kV干式电力变压器技术要求 (34)第4章设备监造和性能验收 (45)4.1 设备监造和工厂性能验收 (45)4.2 设备现场考核验收和调试期间的问题处理 (46)第5章项目接口联络人 (47)第6章技术要求书的基本响应方式 (47)6.1 对技术要求响应方式的基本要求 (47)6.2 例子 (48)第1章一般规定与规范1.1 总则1.1.1本技术要求提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，投标方应提供符合本规范和有关最新工业标准的优质产品。
【YBM预装式箱变技术规范】1产品名称、型号及数量1.1 名称：户外10KV箱式变电站1.2 型号：YBM□-12/0.4-1250kVA1.3 数量：台2产品设计标准技术指标：户外箱式变电站各项技术指标应完全满足或更优于下列国家颁布的有关标准：开关设备的所有元器件均符合国家有关标准的要求。
3使用环境a 环境温度：-25℃～+40℃，日温差≤25K。
b 海拔高度：≤2000m。
c 风速：≤34m/s。
d 耐震能力：≤8度。
e 安装厂所：无火灾、爆炸、严重污秽及剧烈震动。
f 月平均相对湿度：90%，日平均相对湿度：95%。
4主要技术参数及要求户外移动式箱式变电站（美式）各项技术参数为：5高压方案：１．高压部分采用负荷开关+熔断器组合电器的方式，负荷开关可带负荷停送电，熔断器具有保护功能，当下侧出现故障时可可起到保护变压器等作用；２．方案采用高压计量方式，配高压计量PT柜，电度表用户自备。
３．高压进线侧A、C两相安装计量CT，计量CT准确等级为0.2s级；高压PT柜内置JSZVR1型计量PT 变比10/0.1准确级0.2级，容量1000V A，保证计量精度。
４．高负荷开关柜采用国内先进的XGN68-12型，完全符合“五防”要求。
操作简单，外形美观大方。
6低压方案：１．低压进线总开关柜一面，按图纸标准进行配置；２．无功补偿柜一面，按图纸标准进行配置；３．低压出线柜两面，按图纸标准进行配置；４．在低压室加装防止凝露的装置。
５．低压开关应操作方便，能保证操作人员安全。
且安装和检修时方便。
7试验：按照国标对10kV箱式变电站进行出厂试验。
1.主回路的工频耐压试验。
2.机械性能、机械操作及机械防误操作装置和电气联锁装置的功能试验。
3.温升试验。
4.主要元器件的试验。
5.国标规定的其它试验。
8技术服务：1．在合同签订后半个月内，供方向需方提供三份：总装图，应表示设备总的装配情况，包括外形尺寸、设备重心位置、总重量、电缆出入口位置、一次主接线图、主要设备的型号以及规格等材料及其它附件；电气原理图，包括电气主接线图、主要设备材料表、有关的二次原理图等。
(箱变实验)高/低压预装式变电站（欧式箱变）技术规范关键词：预装式变电站欧式箱变技术规范1 ．总则1.1 本设备技术规范书适用于 10kV 欧式（预装式）箱变，技术规范书提出了该产品的功能设计、结构、性能、和实验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
DL/T 537-2002 《高压 / 低压预装箱式变电站选用导则》DL/T 537-1993 《 6 ～ 35kV 箱式变电站订货技术条件》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB6450-1986 《干式电力变压器》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3804-1990 《 3 ～ 63kV 交流负荷开关》GB7328-1987 《电力变压器和电抗器的声级测定》2 使用环境条件2.1 周围空气温度：最高气温：＋ 40 ℃最低气温：－ 15 ℃最高日平均气温：＋ 30 ℃最高年平均气温：＋ 20 ℃最大日温差： 25K2.2 海拔：不超过 1000m ；2.3 风速：不大于 25m /s ；2.4 环境湿度：月平均值不大于 90% ；日平均值不大于 95% ；2.5 耐地震能力地震烈度： 8 级地面水平加速度： 0.2g。
地面垂直加速度： 0.1g 。
2.6 安装地点的倾斜度：不大于 3 °2.7 考虑日照、污秽、凝露及自然腐蚀的影响。
2.8 周围空气不受腐蚀性或可燃性气体、水蒸气等明显污染，箱式变安装地点无剧烈振动。
3 ．技术参数和要求3.1 技术参数3.1.1 系统额定电压： 10kV ，最高电压： 12 kV ；3.1.2 变压器高压侧额定电压：城市变或靠近电源侧宜选 10.5 土 5%kV ，远离电源侧或农村变宜选 10 土 5%kV ；低压侧额定电压： 0.4 kV 。
3.1.3 额定频率： 50Hz3.1.4 额定热稳定电流及时间（ kA/s ）：高压回路 20kA/3 低压回路 30kA/1 ；接地回路20kA/3 。
3.1.5 额定动稳定电流及时间（峰值， kA ）：高压回路 50 ；低压回路 63 ；接地回路36 ；3.1.6 工频耐压 (kV) ：高压回路 42 ；高压断口 48 ；低压回路 2.5 ；变压器 35 ；控制与辅助回路： 2.0 。
3.1.7 雷电冲击耐压 (kV) ：高压回路 75 ；高压断口 85 ；低压回路 6 。
3.1.8 噪音水平：变压器容量 1250kVA 以内不大于 50dB 。
（除特别注明外）3.1 ． 9 箱壳防护等级：不低于 IP3X ；箱体颜色军绿（除特别注明外）。
3.10 允许温升高压设备的允许温升值见 GB/T11022-1999 规定；变压器的允许温升值见 GB1094 或GB6450 规定；低压设备的允许温升值见 GB7251 规定；3.11 1000kVA 及以下变压器采用高压负荷开关 - 熔丝保护， 1250kVA 及以上变压器采用高压断路器保护。
3.12 最大允许尺寸（深×宽×高： mm ）： 630kVA 及以下变压器终端型3200 × 2000 × 2500 ，环网型3200 × 2500 × 2500 ； 1250 － 8000kVA 变压器终端型3400 × 2300 × 2600 ，环网型3400 × 2700 × 2600 。
3.2 结构和技术要求3.2 .1 结构3.2 .1 .1 该欧式箱变是集高低压开关设备和变压器于一体的成套装置，其结构布置有目字型、品字型。
有独立的高压室、低压室和变压器室，高压室和低压室内的设备必须安装在可密封的金属间隔内，并有隔热夹层。
间隔须使用厚度达 2.0mm 及以上的进口敷铝锌板材或者不锈钢板材。
防护等级不能低于 IP3X 。
3.2 .1 .2 外壳的金属材料应经过防腐处理。
3.2 .2 箱体3.2 .2 .1 箱体不带操作走廊。
箱体骨架为焊接式。
箱体在起吊、运输和安装时不应变形或损坏。
3.2 .2 .2 所有的门应向外开，开启角度应大于 900，并设定位装置。
门应有密封措施，并装有把手、暗闩和能防雨、防堵、防锈的暗锁，铰链应采用内铰链。
3.2 .2 .3 箱体顶盖的倾斜度不应小于 3 °，并应装设防雨檐。
箱体低部要求采用不锈钢或环氧树脂隔板，防电缆沟管潮气、腐蚀气体及小动物。
3.2 .2 .4 箱体基座和所有内外金属件均应进行防锈处理，并喷涂耐久的防护层。
门、窗和通风口应设防尘、防小动物进入和防渗、漏雨水措施。
箱体内应设自动控制驱潮装置，防止元件发生凝露。
3.3 高压配电装置3.3 .1 开关等电器设备优选 ABB 、 LK 、上海华明、浙江三门等名优品牌的 SF6 负荷开关，要求选用开关体积小，电气性能好，操作方便，运行安全可靠，免维护或少维护。
3.3 .2 环网柜的结构紧凑，保证工作人员的安全，且便于运行、维护、检查、监视、检修和实验。
满足全工况运行和凝露实验要求。
3.3 .3 同型产品内额定值和结构相同的组件应能互换。
3.3 .4 进出线均有面板型带电指示器，每相带有面板型短路故障指示器。
3.3 .5 环网柜外壳必须是采用厚度 2mm 或以上不锈钢板制成的。
外壳不得含有网状纺织物、不耐火或类似的材料。
3.3 .6 环网柜主回路的一切组件均安装在金属外壳内，外壳的防护等级不能低于 IP3X 。
3.3 .7 环网柜内的开关设备等必须牢固的安装在支架上，支架不得因操作力的影响而变形；操作时产生的振动不得影响柜上的仪表、继电器等设备的正常工作。
3.3 .8 SF6 负荷开关的位置指示装置应明显，并能正确指示出它的分、合闸、接地状态。
3.3 .9 SF6 负荷开关的安装位置应便于检修、检查、预防性实验和运行中的巡视。
3.3 .10 熔断器同型号、同规格的熔断器的安装尺寸统一，具有互换性。
熔断器应有良好的机械稳定性。
熔断器熔体的最高允许温度及允许温升分别为 130o C 和 90K 。
3 .4 变压器3. 4.1 变压器可根据设计选用全密封油浸式变压器或干式变压器，油变选用 S11 型变压器，干变选用 SGB10 或 SGB11 型干变。
变压器铭牌应面向箱门。
绝缘油使用 25# 变压器油或优质进口矿物油及美国杜邦β液（除特别注明外）。
矽钢片选用高导磁优质晶粒取向冷轧钢片或非晶体合金铁芯，油变高低压铜线选用一级无氧铜，干变高压铜线选用一级无氧铜，低压选用铂绕。
3. 4.2 箱变内应具有良好的通风降温系统。
3. 4.3 与变压器相连接的高、低压进出线采用电缆，，其截面选择应满足额定电流和热稳定电流的要求，固定方式应满足动稳定电流的要求。
变压器的端子上宜设绝缘保护罩。
3. 4.4 变压器室应根据高压配电装置设计技术规程的要求装设可靠的安全防护网或遮栏并设闭锁装置。
3. 4.5 变压器变比：城市变或靠近电源侧宜选 10.5 土 5%/0.4kV ，远离电源侧或农村变宜选 10 土 5%/0.4kV ；对电压质量要求高的宜选10 ± 2 × 2.5 ％ /0.4kV 。
；连接组别： Dyn11 （除特别注明外），满足以下参数：3.5.1 低压总开关额定电流按箱变容量折算成电流乘 2 倍，出线开关额定电流按出线回路平均分配箱变容量折算成电流乘 2 倍。
3.5.2 低压固定面板式结构的配电装置应有金属板制成的间隔和门，其位置设置应便于电器元件的安装、实验、操作、检修或交换。
3.5.3 低压配电装置的连线均应有明显的相别标记。
低压主母线和分支线必须包热缩绝缘套管，尽量减少低压裸露带电部分。
3.5.4 低压室门的内侧应标出主回路的线路图，信号灯及仪表的装设位置应易于观察和安全地更换。
3.5.5 低压总开关必须采用 ABB 合资厂 E 系列开关或合资梅兰日兰 MT 型智能开关（或采用具有相同性能的其它合资厂生产的智能开关及控制装置），馈线开关采用 ABB 合资厂 S 系列开关或合资梅兰日兰 NS 型产品。
（除特别注明外）3.6 低压总进线柜必须预留 1 个多功能电度表的安装位置3.7 接地3.7.1 组合变的接地系统应符合 DL/T621 —1997 “交流电气装置的接地”的要求。
3.7.2 组合变的箱体应设专用接地导体，该接地导体上应设有与接地网相连的固定连接端子，其数量不少于两个，并应有明显的接地标志。
接地端子为直径不小于 12mm 的铜质螺栓。
接地导体应采用铜带，其电流密度应不大于 200A /mm2，截面不小于 30 mm 2 ，并保证流过最大短路电流时不发生过热或影响周围物体的安全。
3.7.3 专用接地导体所承受的动、热稳定电流应与高压配电装置的接地方式相配合。
3.7.4 组合变的金属骨架，高压配电装置、低压配电装置和变压器室的金属支架均应有符合技术条件的接地端子，并与专用接地导体可靠地连接在一起。
3.7.5 组合变的三室专用接地导体应相互联接，否则应通过专用的端子可靠地连接在一起。
组合变的所有高、低压设备的非带电金属裸露部分均应可靠接地，门和在正常运行条件下抽出部分的接地，就保证在打开或隔离位置时，仍可靠接地。
3.7.6 当低压配电装置的接地采用 TN 接地形式时，可以采用同一接地体，接地导体应按中性线的截面和材质选择。
3.8 预装式欧变不详之处可要求提供电器接线图。
3.9 低压室装设具有低压无功自动补偿、负荷监测、电压合格率统计三种功能合为一体的装置。
（除特别注明外）3.9.1 无功自动补偿、负荷监测、电压合格率统计三合一装置要求能在面板上直接选择显示三相瞬时电压、电流、功率因数、有功功率、无功功率，综合功率因数，负荷率，不平衡度等主要运行参数。
