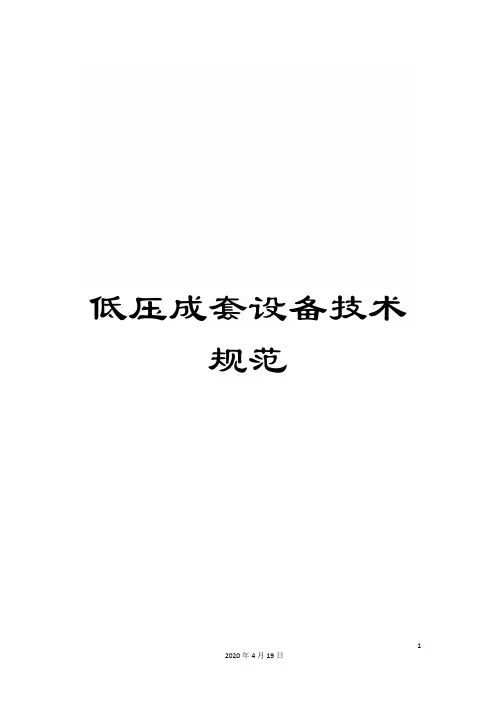

低压成套设备技术规范模板

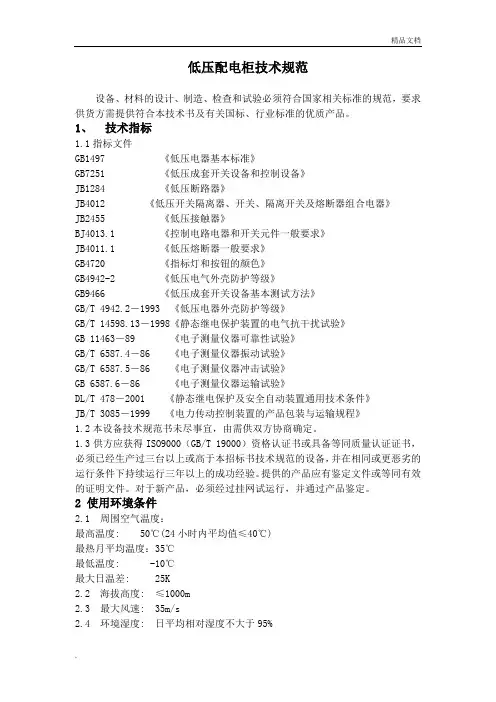

低压配电柜技术规范设备、材料的设计、制造、检查和试验必须符合国家相关标准的规范，要求供货方需提供符合本技术书及有关国标、行业标准的优质产品。

1、技术指标1.1指标文件GB1497 《低压电器基本标准》GB7251 《低压成套开关设备和控制设备》JB1284 《低压断路器》JB4012 《低压开关隔离器、开关、隔离开关及熔断器组合电器》JB2455 《低压接触器》BJ4013.1 《控制电路电器和开关元件一般要求》JB4011.1 《低压熔断器一般要求》GB4720 《指标灯和按钮的颜色》GB4942-2 《低压电气外壳防护等级》GB9466 《低压成套开关设备基本测试方法》GB/T 4942.2－1993 《低压电器外壳防护等级》GB/T 14598.13－1998《静态继电保护装置的电气抗干扰试验》GB 11463－89 《电子测量仪器可靠性试验》GB/T 6587.4－86 《电子测量仪器振动试验》GB/T 6587.5－86 《电子测量仪器冲击试验》GB 6587.6－86 《电子测量仪器运输试验》DL/T 478－2001 《静态继电保护及安全自动装置通用技术条件》JB/T 3085－1999 《电力传动控制装置的产品包装与运输规程》1.2本设备技术规范书未尽事宜，由需供双方协商确定。

1.3供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。

提供的产品应有鉴定文件或等同有效的证明文件。

对于新产品，必须经过挂网试运行，并通过产品鉴定。

2 使用环境条件2.1 周围空气温度：最高温度: 50℃(24小时内平均值≤40℃)最热月平均温度：35℃最低温度: -10℃最大日温差: 25K2.2 海拔高度: ≤1000m2.3 最大风速: 35m/s2.4 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa2.5 地震烈度：8度2.6 污秽等级：Ⅱ级2.7 安装场所：根据需要安装在户内3. 技术条件3.1 低压配电柜柜型选择本工程项目要求采用低压抽出式开关柜（GCS系列）。

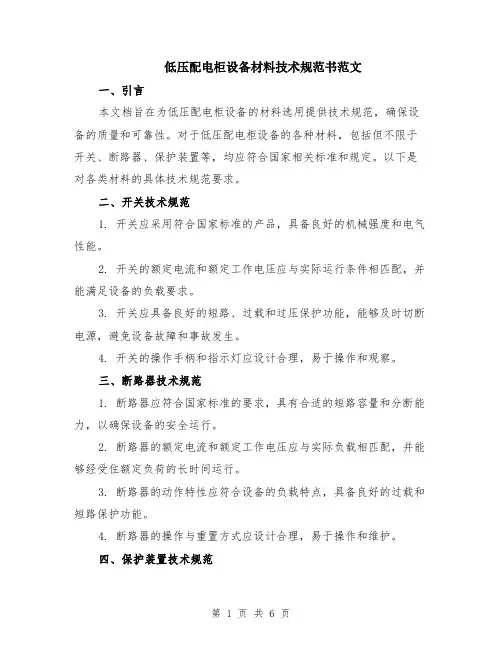

低压配电柜设备材料技术规范书范文一、引言本文档旨在为低压配电柜设备的材料选用提供技术规范，确保设备的质量和可靠性。

对于低压配电柜设备的各种材料，包括但不限于开关、断路器、保护装置等，均应符合国家相关标准和规定。

以下是对各类材料的具体技术规范要求。

二、开关技术规范1. 开关应采用符合国家标准的产品，具备良好的机械强度和电气性能。

2. 开关的额定电流和额定工作电压应与实际运行条件相匹配，并能满足设备的负载要求。

3. 开关应具备良好的短路、过载和过压保护功能，能够及时切断电源，避免设备故障和事故发生。

4. 开关的操作手柄和指示灯应设计合理，易于操作和观察。

三、断路器技术规范1. 断路器应符合国家标准的要求，具有合适的短路容量和分断能力，以确保设备的安全运行。

2. 断路器的额定电流和额定工作电压应与实际负载相匹配，并能够经受住额定负荷的长时间运行。

3. 断路器的动作特性应符合设备的负载特点，具备良好的过载和短路保护功能。

4. 断路器的操作与重置方式应设计合理，易于操作和维护。

四、保护装置技术规范1. 保护装置应采用可靠的电子元件和传感器，具备精确的检测和监控功能。

2. 保护装置应能对设备的过载、短路、过压、欠压等故障进行及时检测和切除电源，以保证设备和人员的安全。

3. 保护装置的设置和参数调节应符合设备的运行要求，并能够根据实际情况进行调整。

4. 保护装置的报警和指示功能应设计合理，方便操作员观察设备的运行状态。

五、绝缘材料技术规范1. 绝缘材料应符合国家标准，具有良好的绝缘性能和耐高温、耐热性能。

2. 绝缘材料的耐电压和绝缘电阻应符合设备的电气要求，能够保证设备在正常工作条件下的安全运行。

3. 绝缘材料的施工和安装应符合相关标准和规定，确保设备的绝缘性能不受损害。

4. 绝缘材料的检验和测试应定期进行，确保其性能符合要求。

六、其他材料技术规范1. 小型断路器、接触器等辅助设备应采用符合国家标准的产品，具备良好的电气性能和可靠性。

低压配电设备一般技术要求模版1. 设备参数要求：- 额定电流：低压配电设备应满足工程实际负荷的额定电流要求，确保设备在正常运行状态下不会超过额定电流。

- 额定电压：低压配电设备的额定电压应适应工程的供电电压，确保设备在额定电压下正常运行稳定。

- 额定频率：低压配电设备的额定频率应与供电电网的频率一致，确保设备与电网之间的配合运行。

- 额定绝缘电压：低压配电设备的额定绝缘电压应满足设备在正常工作环境下的绝缘要求，确保设备的安全性能。

- 额定短路开断电流：低压配电设备的额定短路开断电流应满足设备在故障状态下可正常短路开断的要求，确保设备不会因过载而发生故障。

2. 绝缘要求：- 设备应具备良好的绝缘性能，确保设备在正常运行状态下没有电气漏电现象。

- 设备的绝缘材料应符合相应国家或行业标准，确保绝缘材料的性能稳定可靠。

- 设备的绝缘电阻应满足相应标准要求，确保设备在绝缘测试时电阻值正常。

- 设备绝缘电阻的测量应按照相应标准进行，确保测量结果准确可靠。

3. 抗电弧和防护要求：- 设备的电弧护罩应采用耐高温、阻燃且具有良好耐电弧性能的材料，确保设备在发生电弧时能有效阻挡电弧扩展。

- 设备的触点、开关应具备良好的抗电弧性能，确保设备在开关过程中不会产生电弧现象。

- 设备上的各种接线端子应具备良好的防护性能，防止误接触或短路等情况发生。

- 设备应具备过载保护和短路保护功能，确保设备在过载或短路故障时能及时切断电源，防止设备损坏或发生火灾。

4. 温度和湿度要求：- 设备的工作温度范围应满足工程实际环境的要求，确保设备在高温或低温环境下能正常运行。

- 设备的湿度要求应满足工程实际环境的要求，确保设备在潮湿环境下不会发生电气故障。

5. 安全要求：- 设备应具备良好的接地保护功能，确保设备正常工作时的接地电阻符合标准要求。

- 设备的各种开关按钮和操作元件应符合安全标准，确保操作者在使用设备时不会发生误操作或意外伤害。

- 设备的外壳应具备耐冲击、耐高温、耐腐蚀等性能，确保设备能在恶劣环境下正常使用。

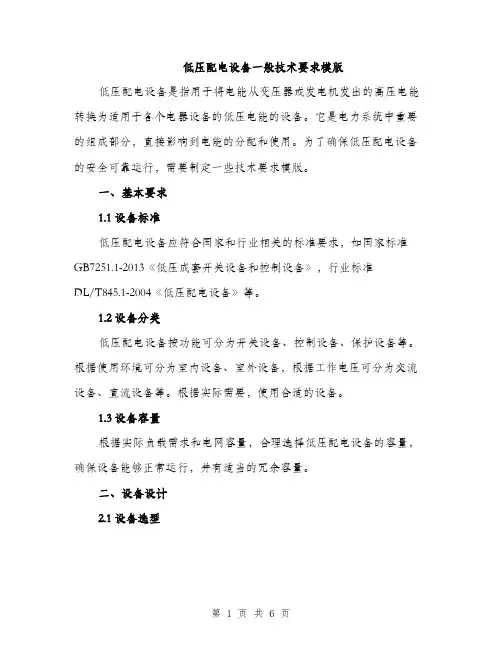

低压配电设备一般技术要求模版低压配电设备是指用于将电能从变压器或发电机发出的高压电能转换为适用于各个电器设备的低压电能的设备。

它是电力系统中重要的组成部分，直接影响到电能的分配和使用。

为了确保低压配电设备的安全可靠运行，需要制定一些技术要求模版。

一、基本要求1.1 设备标准低压配电设备应符合国家和行业相关的标准要求，如国家标准GB7251.1-2013《低压成套开关设备和控制设备》，行业标准DL/T845.1-2004《低压配电设备》等。

1.2 设备分类低压配电设备按功能可分为开关设备、控制设备、保护设备等。

根据使用环境可分为室内设备、室外设备，根据工作电压可分为交流设备、直流设备等。

根据实际需要，使用合适的设备。

1.3 设备容量根据实际负载需求和电网容量，合理选择低压配电设备的容量，确保设备能够正常运行，并有适当的冗余容量。

二、设备设计2.1 设备选型根据实际工作条件和负载特点，合理选择低压配电设备，包括断路器、接触器、熔断器、变压器等。

设备应具有合理的额定电流、额定电压、断开能力等。

2.2 设备结构低压配电设备的结构应符合实际需求，便于安装、操作和维护。

设备应具有合理的外形尺寸、内部空间布局，以及易于拆装的结构设计。

2.3 设备绝缘低压配电设备的绝缘设计应符合国家标准，保证设备在工作压力下的绝缘可靠性。

设备应采用合适的绝缘材料，绝缘层的厚度和质量应符合要求。

2.4 设备接线低压配电设备的接线应符合电气工程设计规范，确保设备的电气连接良好。

接线应使用合适的导线和连接件，接触面积应足够，接头压紧力应适宜，以减小接触电阻和温升。

三、设备制造3.1 设备材料低压配电设备的材料应符合国家标准要求，具有良好的机械性能和耐腐蚀性能。

设备的外壳、导线、接触件等部件应选用合适的材料，以确保设备的使用寿命和可靠性。

3.2 设备制造工艺低压配电设备的制造工艺应符合国家标准和行业规范，保证产品质量稳定可靠。

制造过程中应注意工艺参数的控制，如温度、压力、充填等，以确保设备的性能和安全。

低压配电柜设备材料技术规范书模版第一章总则第一条目的和依据本技术规范书是为了规范低压配电柜设备材料的选用、安装、验收和维护管理，确保低压配电柜设备材料的安全可靠运行。

本技术规范书依据国家有关技术标准和规范要求，结合项目实际情况编制。

第二条适用范围本技术规范书适用于低压配电柜设备材料的选用、安装、验收和维护管理。

第二章设备材料选用第三条设备材料的选用原则1. 设备材料的选用应符合国家有关技术标准和规范要求。

2. 设备材料的选用应满足工程的设计要求和工作条件。

第四条设备材料的分类和标志1. 按功能区分，设备材料可分为输入装置、输出装置、控制装置、保护装置等。

2. 设备材料应标注产品名称、型号、规格、技术参数等必要信息。

第三章设备材料安装第五条安装要求1. 设备材料的安装应符合国家有关技术标准和规范要求。

2. 设备材料的安装应按照设计文件和制造单位提供的安装图纸进行。

第六条安装步骤1. 设备材料的安装步骤应包括预设安装、固定安装和连接安装。

2. 预设安装应在安装现场进行，确保设备材料的准确位置和方向。

3. 固定安装应采用牢固可靠的固定方式，确保设备材料的稳定性。

4. 连接安装应采用符合要求的接线方式和工艺，确保设备材料的正常运行。

第四章设备材料验收第七条验收要求1. 设备材料的验收应符合国家有关技术标准和规范要求。

2. 设备材料的验收应检查其安装是否符合设计要求和施工图纸，是否有明显的质量问题。

第八条验收程序1. 设备材料的验收程序应包括材料检查、安装验收和功能验收。

2. 材料检查应检查设备材料的外观质量、规格尺寸和技术参数是否符合要求。

3. 安装验收应检查设备材料的安装位置、固定方式和接线工艺是否符合要求。

4. 功能验收应通过设备材料的测试和实际运行情况来检查其功能是否正常。

第五章设备材料维护管理第九条维护管理要求1. 设备材料的维护管理应符合国家有关技术标准和规范要求。

2. 设备材料的维护管理应按照制造单位提供的维护手册和规范进行。

低压成套设备技术规范低压成套设备技术规范1.适用范围：1.1本规范适用于额定电压不超过1000V，直流电压不超过1500V，频率为50HZ的低压成套开关设备和控制设备。

1.2技术条件包括柜体及柜内设备的功能布置、性能、安装和试验等相关的技术要求.1.3技术条款与国家相关标准不符合时，由供货商提出，双方协商解决.2.引用标准规范2.1 GB7251·1- 《低压成套开关设备和控制设备》2.2 IEC439:1992《低压成套开关设备和控制设备》2.3 JB/T9661-1999《低压抽出式成套开关设备》2.4 JB/T5877-199《低压固定式成套开关设备》2.5 GB2682-1981《电工成套装置中指示灯和按钮颜色》2.6 GB2681-1981《电工成套装置中导线颜色》2.7 GB50524-1996《电气装置安装工程低压电器施工及验收规范》2.8 GB4208-1993《外壳防护等级（IP代码）》2.9 GB7251-1987《低压成套开关设备》2.10 GB9466.1-1997《低压成套开关设备基本实验方法》2.11 GB50303- 《建筑电气工程质量验收规范》2.12 GB50150- 《电气装置安装工程电气设备交接试验标准》2.13 GB50171- 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》2.14 IEC439-3 《对非专业人员使用的低压开关设备和控制设备》2.15 NEMAIC2-322《通用交流电动机控制中心》2.16 JB2436-1992《电力传输控制装置用铜制裸压接端头》2.17 IEC364《建筑物电气装置》2.18 要符合国家、地方质量验收规范及供电局的要求。

3.基本技术参数：3.1 额定工作电压Ue：主回路380VAC(660VAC)辅助回路380 VAC(220VAC)3.2 额定绝缘电压Ui：660VAC(1000VAC)3.3 额定冲击耐受电压Uimp: 12KV3.4 额定电流In:≤4000A3.5 额定极限短路分断电流:进线及分段：≥65kA ；出线：≥50kA3.6 额定短时耐受电流: 进线及分段：≥65kA（1s）3.7 防护等级：IP40（户内）/ IP55（户外）4.铭牌和标志：4.1 铭牌：制造商在每台成套设备都必须配置一个铭牌。

低压配电柜技术要求范本低压配电柜是供电系统中的重要组成部分，具有电源接入、电能分配、保护和控制等功能。

为了确保低压配电柜的正常运行和安全可靠性，以下是对低压配电柜技术要求的详细介绍。

一、设计要求：1.低压配电柜的设计应符合相关的国家规范和标准，如GB7251.1-2013《低压成套开关设备和控制设备》等。

2.低压配电柜的设计应满足所需负载和电气设备的要求，同时考虑电能控制、保护、监控和管理等功能的综合应用。

3.低压配电柜的排列和布线应合理，便于操作、检修和维护，并减少电气设备和导线的相互干扰。

4.低压配电柜的外壳应具有良好的防护性能，能够防止灰尘、水雾和腐蚀等对设备的影响。

5.低压配电柜的进出线口和开关量应合理设置，并标明清晰可读的标识，以方便使用和辨识。

二、电气要求：1.低压配电柜的电源接入部分应设置过电压保护装置，以防止电源异常引起的电压冲击或过流现象对设备的损害。

2.低压配电柜的主断路器或隔离开关应具有良好的过载保护和短路保护功能，以确保电气设备的安全运行。

3.低压配电柜的漏电保护器应可靠灵敏，能够及时检测到漏电现象并切断电源，保护人身安全。

4.低压配电柜的电能计量装置应准确可靠，能够对电能进行计量和记录，以便于对能源的管理和监控。

三、保护要求：1.低压配电柜的过载保护装置应能够及时切断电源，并具有可靠复归功能，以防止电气设备因长时间过载而损坏。

2.低压配电柜的短路保护装置应具有快速切断电源的能力，以防止电气设备因短路而受损。

3.低压配电柜的欠压保护装置应能够及时检测到电源电压低于正常范围，并切断电源，以防止电气设备的正常运行受到影响。

4.低压配电柜的过压保护装置应能够及时检测到电源电压高于正常范围，并切断电源，以避免导致电气设备的损坏。

四、控制要求：1.低压配电柜的开关控制应方便灵活，能够实现对各个电气设备的独立开关控制，以便于操作和控制。

2.低压配电柜的控制系统应稳定可靠，能够自动切换电源和进行故障报警，在电气设备出现故障时及时作出正确的处理。

低压开关柜成套装置技术规范书广西电网公司2008年02月目次1总则2技术要求3技术服务4供方提供的380V低压开关柜主要技术参数5质量保证6 供货范围6技术资料及图纸交付进度附图：站用电配置接线图1总则提供设备的厂家必须已经生产过三台以上类似或高于本招标书技术规范的设备，并在有相同或更恶劣的运行条件下持续运行三年以上的成功经验。

提供的产品应有两部鉴定文件或等同有效的证明文件。

1.1本设备技术规范书适用于380V低压开关柜设备成套装置。

它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和工业标准的优质产品。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。

1.4本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。

1.5本设备技术规范书经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6本设备技术规范书未尽事宜，由需供双方协商确定。

2 技术要求2.1 应遵循的主要现行标准GB/T 14048.1－2006 低压开关设备和控制设备总则GB1408－89低压设备和控制设备GB 7251-1998~2006低压成套开关设备GB4942.2－85低压电器防护等级DL/T 5137－2001电测量及电能计量装置设计技术规程GB 10233-2005 低压电器成套开关设备基本试验方法IEC439 低压开关设备和控制设备装置GB/T3859.1-1993 半导体变流器基本要求的规定GB/T7261-1987 继电器及继电器保护装置基本试验方法GB/17478-1998 低压直流设备的特性及安全要求JB/T8456-1996 低压直流开关设备NDGJ8-89 火力发电厂、变电所二次接线设计技术规程Q/GXD 126.01-2006 电力设备交接和预防性试验规程2.2 使用环境条件2.2.1 周围空气温度最高温度：＋40 ℃；最低温度：－10 ℃；最大日温差：25K。

低压配电设备一般技术要求范文低压配电设备是现代工业生产和日常生活中不可或缺的重要部分，其技术要求决定了其安全性、可靠性以及经济性。

本文将就低压配电设备的一般技术要求进行详细阐述，以期为低压配电设备的设计、制造和使用提供参考。

一、低压配电设备的外观要求低压配电设备作为与人们直接接触较多的电力设备，其外观必须符合人体工程学原理，便于操作和检修。

外观整洁，没有裸露的导线和部件，表面涂覆有防腐漆或防火涂层，以提高设备的安全性。

设备排列整齐，通风良好，设备的名称、序号、电压等标识清晰可见，操作控制区域与高压区域、危险区域有明确的隔离。

二、低压配电设备的电气要求1. 设备的额定电压和频率应与供电系统的电压和频率保持一致，且在长时间过载和短路情况下能够正常工作。

2. 设备的绝缘电阻应符合国家标准要求，以保证设备工作的安全性。

设备外壳和导线之间的绝缘距离应符合电气安全标准，防止因绝缘不良而导致的漏电和触电事故。

3. 低压配电设备的接地应符合国家标准的要求，即设备的外壳、支架和金属部件等应有良好的接地系统，以确保设备的安全性。

4. 设备的过电压保护装置应齐全有效，能够在发生过电压时及时切断电源，防止设备受损。

三、低压配电设备的机械要求1. 设备的结构应坚固稳定，能够承受正常工作条件下的机械与热应力。

2. 设备的连接部件应牢固可靠，集中布置以便于检修和维护。

3. 设备的运行噪声应符合国家标准的要求，以保证工作环境的舒适性。

4. 设备的运行温度应符合国家标准的要求，以保证设备的正常工作和使用寿命。

四、低压配电设备的安全性要求1. 设备的各项指示、警报和保护装置应符合国家标准的要求，能够在设备运行异常时及时发出警报，并采取适当的保护措施。

2. 设备的开关和控制元件应符合国家标准的要求，具有良好的触感和防误触功能，能够可靠地进行操作。

3. 设备携带线路的绝缘强度应符合国家标准的要求，以防止因线路短路而引发火灾和人身伤害事故。

1. 总则1.1本规范书的使用范围限于工程低压配电开关柜项目作为电能分配及电动机控制用的低压配电柜的技术要求。

其中, 包括技术指标、性能、结构、试验以及资料交付和技术文件等要求。

1.2 本规范书提出最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，制造厂商保证提供符合本规范书和有关最新标准的高质量产品。

1.3 本规范书所使用的标准,如遇与需方所执行的发生矛盾时按较高标准执行。

2. 设备规范2.1 名称低压抽屉式配电柜MS2.2 型号MS2.3 电气参数2.3.1 绝缘水平和额定工作电压a.主电路绝缘水平: 工频2500V(1分钟);b.主电路额定工作电压: 交流400V; 660Vc.频率: 50HZ。

2.3.2 辅助电路额定工作电压a.交流: 400V、230V;2.3.3 额定电流a.主母线额定电流: 4000A;b.支母线额定电流: 1000A。

2.3.4 额定短时耐受电流a.主母线结构在规定的试验条件下, 1S内所能承受的电流值为80kA(有效值)。

b.中性母线结构在规定的条件下,1S内所能承受的电流值为50kA(有效值)。

c.保护接地导体在规定的试验条件下, 1S内所能承受的电流值为63kA(有效值)。

2.3.5 额定峰值耐受电流主母线及支母线结构在规定的试验条件下,所能承受的短路电流峰值170kA。

2.3.6 作为保护元件(如断路器、熔断器)在额定工作电压和规定的试验条件下的分断能力不应小于主母线的额定短时耐受电流80KA(有效值)。

3. 技术标准3.1 引用标准<<低压成套开关设备和控制设备>> GB7251-1997。

<<低压抽出式成套开关设备>> ZBK36001-89。

质量体系符合GB/TI9001-94，ISO9001-94标准。

符合IEC-439-1（1985）标准，UTE63-410标准。

《包装贮存标志》GB191《出口机械、电工、仪表通技术条件》GBn193DL/T615-1997、DL/593-1996、DL/T404-1997、DL/T620-19973.2 如果法规和标准的要求低于供方的标准时, 制造厂商可以提出书面意见提请需方许可, 同时, 制造厂商提供技术先进和更可靠的设计或材料。

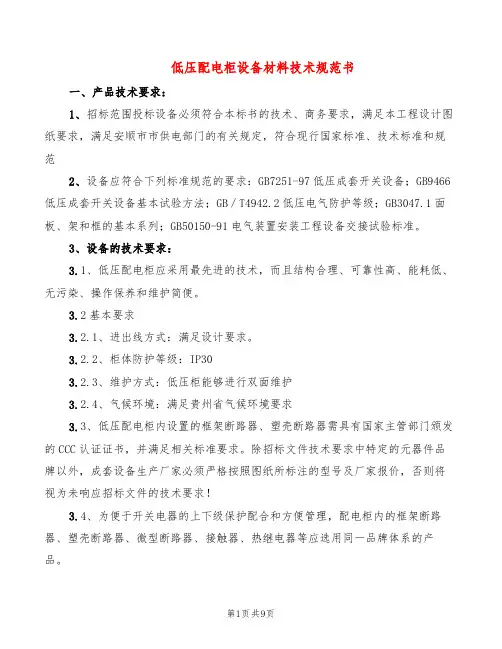

低压配电柜设备材料技术规范书一、产品技术要求：1、招标范围投标设备必须符合本标书的技术、商务要求，满足本工程设计图纸要求，满足安顺市市供电部门的有关规定，符合现行国家标准、技术标准和规范2、设备应符合下列标准规范的要求：GB7251-97低压成套开关设备；GB9466低压成套开关设备基本试验方法；GB／T4942.2低压电气防护等级；GB3047.1面板、架和框的基本系列；GB50150-91电气装置安装工程设备交接试验标准。

3、设备的技术要求：3.1、低压配电柜应采用最先进的技术，而且结构合理、可靠性高、能耗低、无污染、操作保养和维护简便。

3.2基本要求3.2.1、进出线方式：满足设计要求。

3.2.2、柜体防护等级：IP303.2.3、维护方式：低压柜能够进行双面维护3.2.4、气候环境：满足贵州省气候环境要求3.3、低压配电柜内设置的框架断路器、塑壳断路器需具有国家主管部门颁发的CCC认证证书，并满足相关标准要求。

除招标文件技术要求中特定的元器件品牌以外，成套设备生产厂家必须严格按照图纸所标注的型号及厂家报价，否则将视为未响应招标文件的技术要求！3.4、为便于开关电器的上下级保护配合和方便管理，配电柜内的框架断路器、塑壳断路器、微型断路器、接触器、热继电器等应选用同一品牌体系的产品。

3.5、系统二次线路由供货商根据要求作深化设计，并经设计院审核认可。

4、配电柜的结构要求4.1、低压配电柜必须是抽出式结构，并配备与其配套的补偿电容柜；采用模数化组合设计，通用性强。

具有足够的动热稳定性；电气方案配置灵活。

柜体尺寸和数量、排列方式应符合设计图要求，不得作出调整，低压配电柜应为设计紧凑，通用性强，组合装配的抽出式结构。

由框架、外壳、柜内功能单元室(含抽出式组件)、母线、保护线和中性线连接排、走线槽、电缆安装支件等组成。

柜体采用优质敷铝锌板材，板材厚度不小于____毫米，且组装牢固；柜体的上下部应设有充分的通风散热孔装置4.2、柜体的前后门及其外表面均应进行环氧粉末喷涂处理，喷涂厚度不小于50微米，涂层应美观、牢固、耐腐蚀、抗冲击、不反光，颜色需经招标人确认。

1．一般使用条件 1.1. 环境条件1.1.1. 周围空气温度：最高平均温度 +45 ℃最低平均温度 -10 ℃最大日温差 30 ℃日照强度： 0.1W/cm2( 风速 0.5 m /s ）1.1.2. 海拔高度：≤ 1000m1.1.3. 最大风速： 35 m/s1.1.4. 环境相对湿度（在 +25 ℃时）：日平均值≤ 95%月平均值≤ 90%1.1.5. 地震烈度： 8 度水平加速度≤ 0.2g垂直加速度：≤ 0.1g1.1.6. 污秽等级： III 级1.2. 工程条件1.2.1. 工作电压： 0.4kV1.2.2. 系统额定频率： 50 Hz2．产品型式2.1 GGD 型低压开关柜（具体见附图）2.2 GCK （ L ）型低压开关柜（具体见附图）2.3 XLW 型户外配电箱柜3. 主要采用规范与标准供方所提供的设备应符合相应的国家技术标准和国际电工委员会（ IEC ）技术规范最新版本的要求，还应满足本招标文件中的技术要求。

其中主要技术规范如下：3.1 GB7251.1—1997 低压成套开关设备和控制设备第一部分；型式试验和部分型式试验成套设备（ idt IEC439—1 ： 1992 ）；3.2 JB/T9661-1999 低压抽出式成套开关设备；3.3 JB/T9663-1999 低压无功功率自动补偿控制器；3.4 GB/T15576—1995 低压无功功率静态补偿装置总技术条件；3.5 DL/T842-2003 低压并联电容器装置使用技术条件；3.6 JB5877—1991 低压固定封闭式成套开关设备；3.7 GB/T4208—1993 外壳防护等级（ IP 代码）；3.8 GB2682—81 电工成套装置中的指示灯和按钮的颜色3.9 GB2681—81 电工成套装置中的导线颜色3.10 GB/T 14048.1 － 2002 低压开关设备和控制设备总则 (eqv IEC 947-1:19883.11 GB 14048.3 － 2002 低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器 (eqv IEC 947-3:19903.12 GB 14048.4 － 2002 低压开关设备和控制设备低压机电式接触器和电动机起动器 (eqv IEC 947- 4:19903.13 DL /T597-1996 低压无功功率自动补偿控制器使用技术条件；3.14 GB5585.2—85 电工用铜、铝及其母线第二部分：铜母线3.15 GB/T4026-1992 电气设备接线端子和特定导线线端的识别及应用字母数字的通则3.16 JB/T3085-1999 电力传动控制装置的产品包装与运输规程4. 产品技术条件参数4.1 一般技术要求承包者在不追加额外费用的情况下提供标书要求的所有设备、附件、备品备件及专用维修工具，并保证所有设备按规范及标书要求成功运行。

低压成套开关设备安全技术要求(doc11页)部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，勿作商业用途低压成套开关设备安全技术要求YD/QM-114C-2009受控状态编号编制日期审核日期批准日期远大电气（宁夏）实业投资有限公司1、目的和适用范围本技术要求规定了50V～1000V低压成套开关设备（低压电气设备）的基本安全要求，如果在安全要求和经济利益发生矛盾时，应优先考虑安全要求。

适用于公司生产的配电箱DPX、动力柜XL、低压开关柜GGD、低压抽出式开关柜MNS、GCS等低压成套开关设备。

不适用于电气设备的材料和辅助材料，不能独立使用的半成品或初级产品，爆炸环境中使用的电气设备及船、舶飞行器铁路等特殊电气设备。

2、引用术语GB10517《国家电气设备安全技术规范》GB61064《电气设备安全设计导则》GB7251.1《低压成套开关设备和控制设备第1部分》GB7251.3《非专业人员可进入场所的低压成套开关设备和控制设备第3部分》GB/T15576《无功功率静态补偿装置总技术条件》GB/T20641《低压成套开关设备和控制设备空壳体的一般要求》3、术语定义3.1 电气设备凡按功能和结构适用于电能应用的产品或部件，即本规范含义中的电气设备。

例如发电、输电、配电、贮存、测量、控制、调节、转换、监督、保护和消费电能的产品，还包括通讯技术领域中的及由他们组合成的电气设备、电气装置、电气器具。

3.2 0类电气设备指这样的一类电气设备：在这类电气设备中，它的防止电击保护依赖于基本绝缘，即它没有把可触及的导电部分联接到安装设施的固定布线中保护导体的措施，万一该基本绝缘失效，电击保护则依赖于环境。

3.3 Ⅰ类电气设备指这样的一类电气设备：在这类电气设备中，它的防止电击保护不仅依靠基本绝缘，而且它还包含一个附加的安全保护措施，即把可触及的导电部分与设备中固定布线的保护（接地）导线联接起来，使可触及的导电部分在基本绝缘损坏时不能变成带电体。

低压成套开关设备设计规范1. 引言低压成套开关设备是供电系统中不可或缺的组成部分，其设计质量直接影响到供电系统的安全稳定运行。

为了确保低压成套开关设备的设计质量，在设计过程中需遵守一定的规范。

本文档旨在制定低压成套开关设备的设计规范，以确保其设计质量和工程安全。

2. 设计目标低压成套开关设备的设计目标包括但不限于以下几点：•保证供电系统的正常运行和安全稳定；•使设备具有良好的可靠性和稳定性；•提高设备的使用寿命和维护便利性；•降低能耗和运行成本；•符合国家和行业相关标准的要求。

3. 设计规范3.1 设计依据低压成套开关设备的设计应基于以下依据进行：1.国家标准：根据国家电气行业标准，如GB7251、GB14048等，设计应符合相关规定；2.行业标准：参考电气行业的相关标准，如IEC系列标准等；3.用户需求：充分了解用户的需求和使用情况，满足其功能要求和质量要求；4.设备可靠性：考虑设备的可靠性指标，如故障率、可用性等；5.设备安全：重视设备的安全性能，考虑防止对人身和设备产生危害的措施。

3.2 设计流程低压成套开关设备的设计应按照以下流程进行：1.需求分析：明确用户需求和技术要求，并制定设计目标；2.系统设计：根据需求分析，设计低压成套开关设备的整体结构和功能；3.电气设计：设计电气部分的线路连接、开关元器件选择和控制系统设计；4.机械设计：设计设备的机械部分，包括外壳、固定装置等；5.热设计：考虑设备的散热和温度控制问题，并设计相应的散热系统；6.安全设计：根据安全标准，设计设备的防护措施和安全系统；7.样机制作：根据设计，制作低压成套开关设备的样机进行测试和验证；8.优化改进：根据样机测试结果，对设计进行改进和优化；9.批量生产：根据最终优化的设计方案，进行批量生产。

3.3 设计要求低压成套开关设备的设计应符合以下要求：1.设备结构紧凑合理，体积小、重量轻；2.设备材料应符合国家标准，具有足够的强度和耐久性；3.设备应具有良好的通风和散热性能，避免过热；4.设备应具备良好的防护性能，防止灰尘、水汽等进入设备；5.设备的接线端子应安装在易于操作和维护的位置；6.设备的控制系统应具备合理的布局和便于操作的界面；7.设备应具备良好的电磁兼容性，减少对周围设备的干扰；8.设备应具备远程监控和控制功能，方便实时监测和操作；9.设备应具备配电保护功能，包括过载保护、短路保护等；10.设备的维护和保养应简单方便，易于进行日常维护。

低压配电设备一般技术要求范本第一章总则第一条为了规范低压配电设备的技术要求，确保其安全可靠运行，保护人身安全和财产安全，根据相关法律法规的规定，制定本技术要求。

第二条本技术要求适用于低压配电设备的设计、制造、安装、调试、运行和维护过程中的技术要求。

第三条低压配电设备应符合国家标准、行业标准和相关法律法规的要求，并能满足用户的实际需求。

第四条低压配电设备的设计、制造、安装、调试、运行和维护应符合相关技术规范，确保设备的安全性、可靠性和经济性。

第五条设备制造商和使用单位应加强质量管理，从源头上保证低压配电设备的质量，确保设备的合格供应并使其达到预期使用寿命。

第六条低压配电设备的设计和制造应遵循先进、科学、可靠、经济和适用的原则。

第七条低压配电设备应具备良好的电学性能、机械性能、热工性能、使用寿命和环境适应性。

第八条对于特殊工况下的低压配电设备，应进行专门的设计、制造和检测。

第二章设计要求第九条低压配电设备的设计应符合国家和行业标准的要求，并结合用户实际需求进行优化设计。

第十条低压配电设备的设计应满足以下要求：（一）合理布置，结构紧凑，便于安装、调试和维护。

（二）电流传输能力和短路承受能力符合负荷需求，并具备一定的过载和短路保护功能。

（三）接线端子应具备良好的导电、绝缘和耐腐蚀性能。

（四）配电设备应具备良好的温度控制和散热设计，确保设备在运行过程中的稳定性和长寿命。

（五）设备应具有合适的外观设计和标识，方便使用和管理。

第十一条设备制造商应对低压配电设备的设计进行验证和测试，确保其满足相关的技术要求和标准。

第三章制造要求第十二条低压配电设备的制造应符合相关标准和规范的要求。

第十三条设备的材料选择应符合国家标准和行业标准的要求，且经过合理的热处理、机械加工、表面处理等工艺，保证其性能和质量。

第十四条制造过程中，应严格按照工艺流程操作，确保设备的准确、可靠。

第十五条低压配电设备的制造商应建立健全的质量控制体系，进行全过程的质量控制和监控。
