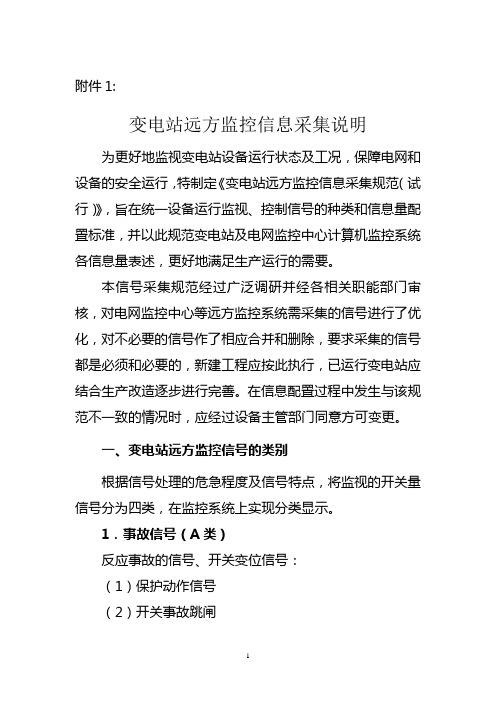

附件1:变电站远方监控信息采集说明为更好地监视变电站设备运行状态及工况，保障电网和设备的安全运行，特制定《变电站远方监控信息采集规范（试行）》，旨在统一设备运行监视、控制信号的种类和信息量配臵标准，并以此规范变电站及电网监控中心计算机监控系统各信息量表述，更好地满足生产运行的需要。

本信号采集规范经过广泛调研并经各相关职能部门审核，对电网监控中心等远方监控系统需采集的信号进行了优化，对不必要的信号作了相应合并和删除，要求采集的信号都是必须和必要的，新建工程应按此执行，已运行变电站应结合生产改造逐步进行完善。

在信息配臵过程中发生与该规范不一致的情况时，应经过设备主管部门同意方可变更。

一、变电站远方监控信号的类别根据信号处理的危急程度及信号特点，将监视的开关量信号分为四类，在监控系统上实现分类显示。

1．事故信号（A类）反应事故的信号、开关变位信号：（1）保护动作信号（2）开关事故跳闸（3）重合闸动作（4）单元事故信号2．告警信号（B类）反应有关设备失电、闭锁、异常、告警等信号，需要立即关注并进行处理。

（1）开关机构告警信号，包括弹簧未储能、分合闸闭锁、油泵打压频繁等（2）SF6压力低告警、闭锁，包括开关压力低、GIS气室压力低等（3）保护装臵异常信号（4）控制回路断线信号（5）模拟量越限信号（6）其他异常告警信号3．变位信号（C类）反应刀闸、接地刀闸的变位信号，由于操作引起的开关变位等。

4．提示信号（D类）一般的提醒告知信号，不需要进行处理。

AVC或VQC自动调节时，电容器、电抗器开关的分合、主变分接头档位变化等都应列入D类信号，以减少监视工作量。

二、部分遥信的说明（一）遥信量配臵的一般原则1．具备取硬接点信号条件的应取硬接点信号，尤其对于保护动作、装臵异常、控制回路断线等信号应优先采集硬接点信号。

2．采集规范表中列出了各类装臵应采集的信号，具体配臵信号时应按照各套装臵分别配臵。

3．开关位臵宜采集常开、常闭两付接点，以便相互校验，确保可靠指示设备位臵状态。

开关量和模拟量输入采集技术原理概述开关量和模拟量输入采集技术在现代自动化系统中得到了广泛应用。

本文将介绍开关量和模拟量的基本概念，讨论它们的采集技术原理以及应用场景。

开关量输入采集技术原理开关量是指只能具有两种状态的信号，通常用来表示开或关、存在或不存在、触发或不触发等情况。

开关量输入采集技术用来将这些开关状态转换为数字信号，以便计算机或控制器进行处理。

传感器的基本原理开关量输入采集技术的核心是传感器，它能够感知物理或电气量的变化，并将其转换为电信号。

常用的开关量传感器包括按钮、开关、光电开关等。

开关量输入采集电路开关量输入采集电路主要由输入电路和输出电路组成。

输入电路用于将传感器输出的电信号处理成稳定的信号，输出电路用于将输入信号转换为计算机或控制器可以读取的数字信号。

模拟量输入采集技术原理模拟量是指连续变化的信号，其取值范围可以是任意的。

模拟量输入采集技术用来将这些连续变化的信号转换为数字信号，以便计算机或控制器进行处理。

传感器的基本原理模拟量输入采集技术的核心也是传感器，常见的模拟量传感器有温度传感器、压力传感器、光敏传感器等。

这些传感器能够将物理或电气量转换为与之成正比的模拟电信号。

模拟量输入采集电路模拟量输入采集电路主要由传感器、信号调理电路和A/D转换器组成。

传感器将物理或电气信号转换为模拟电信号，信号调理电路对模拟电信号进行放大、滤波和线性化处理，A/D转换器将模拟电信号转换为数字信号。

开关量输入和模拟量输入的应用场景开关量输入和模拟量输入采集技术在各个领域都有广泛的应用。

工业自动化在工业自动化系统中，通过开关量输入采集技术可以实现对设备状态的监测和控制。

例如，通过检测某个设备的开关状态来确定其是否正常工作，从而及时发现故障并采取相应的措施。

模拟量输入采集技术则可以用于测量和监测各种物理量，如温度、压力、流量等。

通过对这些模拟量的采集和处理，可以实现对工艺过程的控制和调节。

环境监测开关量输入采集技术可以应用于环境监测领域，如检测门窗的开关状态、光线的亮暗程度等。

变电站综合自动化控制系统变电站综合自动化是指利用先进的计算机技术、现代电子技术、通信技术和数字信号处理（DSP ）等技术，实现对变电站主要设备和输、配电线路的自动监视、测量、控制、保护以及与调度通信等综合性自动化功能。

它综合了变电所内除交直流电源以外的全部二次设备功能。

电力系统进行的农网改造、城网改造对于变电站二次系统的改造主要是以综合自动化系统替换原有的常规二次系统。

它是一项提高变电站安全、可靠稳定运行水平，降低运行维护成本，提高经济效益，向用户提供高质量电能服务的一项措施。

随着两网”改造的深入和电网运行水平的提高，采用变电站综合自动化技术是计算机和通信技术应用的方向，也是电网发展的趋势。

变电站自动化系统的基本结构有集中式系统结构、分布式系统结构和分散（层）分布式结构。

变电站综合自动化系统应能实现的功能：•微机保护：是对站内所有的电气设备进行保护，包括线路保护，变压器保护，母线保护，电容器保护及备自投，低频减载等安全自动装置。

各类保护实现故障记录、存储多套定值、适合当地修改定值等功能。

•数据采集①状态量采集：状态量包括：断路器状态，隔离开关状态，变压器分接头信号及变电站一次设备告警信号等。

目前这些信号大部分采用光电隔离方式输入系统，也可通过通信方式获得。

保护动作信号则采用串行口（RS-232或RS485 ）或计算机局域网通过通信方式获得。

② 模拟量采集：常规变电站采集的典型模拟量包括：各段母线电压，线路电压，电流和功率值。

馈线电流，电压和功率值，频率，相位等。

此外还有变压器油温，变电站室温等非电量的采集。

模拟量采集精度应能满足SCADA系统的需要。

③脉冲量：脉冲量主要是脉冲电度表的输出脉冲，也采用光电隔离方式与系统连接，内部用计数器统计脉冲个数，实现电能测量。

•事件记录和故障录波测距事件记录应包含保护动作序列记录，开关跳合记录。

其SOE分辨率一般在1~10ms之间，以满足不同电压等级对SOE的要求。

第一章1-1、电网监控与调度自动化系统结构与功能答：以计算机为核心的电网监控与调度自动化系统的基本结构按其功能可分为四个子系统..1信息采集和命令执行子系统..与主站配合可以实现四遥遥测、遥信、遥控、遥调功能..2信息传输子系统..有模拟传输系统和数字传输系统;负责信息的传输.. 3信息的收集、处理和控制子系统..将收集分散的实时信息;并进行分析和处理;并将结果显示给调度员或产生输出命令对系统进行控制..对其信息作出决策;再通过硬件操作控制电力系统..1-2、电网监控与调度自动化系统的管理原则和主要技术手段答：电力系统调度的目标是实现对变电站运行的综合控制;完成遥测和遥信数据的远传;与控制中心的变电站电气设备的遥控与遥调;实现电力调度系统的自动化..应用主要技术手段：配电管理系统和能量管理系统..配电管理系统包括配电自动化DA;地理信息系统GIS配电网络重构;配电信息管理系统MIS需方管理DSM等部分..能量管理系统主要包括数据采集与监控SCADA、自动发电控制与经济调度控制AGC/EDC、电力系统状态估计与安全分析SE/SA、调度员模拟培训DTS..第二章2-1、简述交流数据采集技术方案的基本原理..答：交流数据采集技术方案的基本原理选择交流信号的某一点为采样起始点;在交流一个周期T内均匀分布采集N个点;电压信号经A/D变换后得到N个二进制数;通过计算机的处理;可以采集得到所需对象的有效值;初相位等参数..2-2、简述微机变送器的组成与工作过程..答：微机变送器由交流信号输入回路;采集保持器;A/D转换器、CPU和存储器以及工频跟踪和采样时序电路等组成..输入信号经相应的TA或TV变换成0-5V交流电压信号..输入到多路模拟电子开关;CPU将当前需采集的路号地址送到MPX;MPX立即将选定的模拟电压输出刀采样保持器..采样保持器按确定的采样时序信号采集该交流信号;当保持脉冲到达后;其输出信号保持不变..之后;CPU启动A/D转换信号;A/D转换器将采样保持器输出的模拟电压转换成数字量..当转换结束后;非门A/D转换器经与非门向CPU发出转换结束信号;CPU中断当前工作;经并行接口电路读得A/D转换输出数据..CPU重复发出选择下一路采样的地自己信号到MPX;一个周期内重复1+mN次;CPU获得了一个周期内的每路输入信号的N个采样值..CPU将采集的数据进行处理;并计算出线路上的各种电气量值..2-3. 简述标度变换的意义与基本原理求用四位十进制数显示满量程为140KV电压的标度变换系数K答：标度变换的意义：电力系统中各种参数有不同的量纲和数值范围;如V与kV;A与kA..这些信号经过各种变换器转化为A/D转换器能接受的信号范围;经A/D转换为标幺值形态的数字量;但无法表明该测量值的大小..为了显示、打印、报警及向调度传送;必须把这些数字量转换成具有不同量纲的数值;这就是标度变换..第三章3-1、简述RTU的种类、功能和结构..答：远方终端RTU是电网监视和控制系统中安装在发电厂或变电站的一种运动装置;种类主要有分布安装于线路分段开关的馈线终端FTU和安装在配电变压器的数据终端TTU..远方终端的功能是终端对电网的监视和控制能力也包括终端的自检、自调和自我恢复能力;分为远方功能和当地功能..远方终端功能主要有遥测、遥信、遥控、遥调、电力系统统一时钟、转发和适合多种规约的数据远传..当地功能有CRT显示;汉字报表打印;本机键盘、显示器;远方终端的自检与自调功能..结构包括定时器/计时器、终端控制器、远功信息输入电路、输出电路、本机键盘和显示器、CRT显示器、打印机..3-2、简述遥测交流采样过程及其修正..答：采样过程：在交流采样方式下;多个模拟遥测量首先有中介变换器进行交换成合适的电压;经虑波后进入电路多路模拟开关;按序多选一输出;通过采样保持器实现电压采样;并在模数转换过L路电流;在一个交流信号周期内对每一路都要采样N次;那么对某一输入信号两次采样之间的时间间隔为Ts;则A/D转换器必须在相应时间内完成数模转换;完成对多路输入信息的采集与转换;对二进制数码进行处理及运算;并编码成遥测信息字;向调度中心发送..修正：工频跟踪、相位差修正、极性转换;对变化不大的量采用越阈传送.. 3-3、简述遥信采集输入电路、CPU定时巡查方式及其特点..答：遥信采集输入电路：遥信采集定时巡查方式主要分成三种：1采用定时扫查方式的遥信输入;特点是CPU始终参与在扫描及判别的过程中;数据可靠性高；缺点是CPU 负载过重..2采用中断方式的遥信输入;特点是CPU响应中断后进行数据的扫描;减轻CPU的负载;缺点是易受干扰引起误差通信;数据不可靠..3中断触发扫查方式的遥信输入;特点是用8279读取遥信变位;扫查方式读取遥信状态;缺点是结构复杂..3-4、简述遥控命令种类、遥控信息的传递过程..答：遥控命令的种类分为遥控选择命令、遥控执行命令、撤销命令..遥控信息传递过程：1调度中心向厂站端RTU发遥控选择命令..2RTU接收到选择命令后;启动选择定时器;校核性质码和对象码的正确性;并使相应的性质继电器和对象继电器动作;使遥控执行回路处于准备就绪状态..3RTU适当延时后读取遥控对象继电器和性质继电器的动作状态;形成反校信息..4RTU将返送校核信息发往调度中心..5调度中心显示返校信息;与原发遥控选择命令核对;若调度员认为正确;则发送遥控执行命令到RTU；反之;发出遥控撤消命令..6RTU接收到遥控执行命令后;驱使遥控执行继电器动作..若RTU接收到遥控撤消命令;则清除选择命令;使对象继电器和性质继电器复位..7RTU若超时未收到遥控执行命令或遥控撤消命令;则作自动撤消;并清除选择命令..8遥控过程中遇有遥信变位;则自动撤消遥控命令..9当RTU执行遥控执行命令时;启动遥控执行定时器;定时到;则复位全部继电器..10RTU在执行完成遥控执行命令后;向调度中心补送一次遥信信息..第四章4-1、简述变电站自动化的含义及基本结构..变电站自动化是专业性的综合技术;将监视监测、继电保护、自动控制装置和远动等所要完成的功能组合在一起的一个综合系统..变电站自动化系统的基本功能主要体现在七个子系统..一、监控子系统;主要包括：1数据采集;又分为模拟量的采集;数据量的采集;电能计量；2事件顺序记录SOE3事故追忆、故障录波和测距4控制及安全操作闭锁5运行监视与人机联系6安全监视和报警7打印功能8数据处理与记录9谐波分析与监视二、微机保护子系统：1微机保护子系统的功能2对微机保护子系统的的要求..微机保护应包括全变电站主要设备和输电线路的全套保护;具体有：1高压输电线路主保护和后备保护2主变压器的主保护和后备保护3无功补偿电容器组的保护4母线保护5配电线路的保护6不完全接地系统的单相接地选线等..三、电压、无功功率综合控制子系统;保证安全、可靠供电和提高电能质量的自动控制功能四、“无防”子系统;利用计算机的逻辑分析功能强的特点;配套一些闭锁装置及动作闭锁回路改造;构成防止误操作的“五防”闭锁子系统..五、其他自动装置功能子系统;1低频减负荷控制2备用电源自投技术3小电流接地选线控制六、遥视及检测子系统运用;运用摄像仪和红外热像仪进行巡视摄像;经远方通道传至调度侧进行远方监视;能够识别危害物并发警告并视察区域温度的变化;防止设备温度过高和火灾..七、远动及数据通信子系统：1综合自动化系统内部的现场级间的通信2综合自动化系统与上级调度的通信4-2、做变电站自动化体系结构比较表答：集中式变电站自动化结构模式、特点：采用不同的计算机扩展自身接口电路;集中采集信息、计算处理、主机多种选择缺点：必须采用双机并联运行的结构才能提高可靠性、软件复杂、系统调试麻烦、组态不灵活..分布式系统集中组屏的变电站自动化系统结构模式：特点是将控制、保护两大功能作为一个整体来考虑二次回路设计大为简化、采取分层管理的模式缺点：使用电缆较多分散式与集中式相结合的变电站自动化结构模式;特点：配电线路的保护和测控单元分散安装在开关柜内;高压线路保护和主变压器保护住在等采集中组屏安装在控制室内的分散式系统结构;缩小了控制室的面积、减少施工和设备安装工程量、节省了大量连接电缆、组态灵活、检修方便、抗干扰能力强、可靠性高..4-3、分析变电站无功—电压综合控制的技术方案答：变电站无功—电压综合控制是维持供电电压在规定的范围内;主要应用的是有载调压变压器分接头开关调压和投切电容器组对系统电压和无功功率的调节规律控制、把变压器低压侧电压U0分为高压区UH、低压区UL和正常区域;无功功率总量Q划分为上限区QH、下限区QL及正常区域制成九区域、只有第九区域满足运行方式;如果存在两者之一越限时;根据具体情况调节变压器或电容器;使电压、无功功率满足要求..4-4、分析变电站防误操作闭锁系统的技术方案答：变电站防误操作闭锁系统是在监控系统中嵌入“五防”闭锁系统程序..运行人员按照防误主机及电脑钥匙;依次对设备进行操作;当操作不符合程序时;设备拒绝开锁;是操作无法进行;防止误操作的发生;对现场设备监控遥控是;向“五防”系统发送遥控允许请求;“五防”系统根据主机的操作规则库判断是否违反“五防”;违反的;向监控系统恢复禁止命令;否则;对当前操作进行确认后;进行下一步操作、直到完成任务..第五章5-1、简述配电管理系统的主要内容和功能..答：1配电调度自动化系统DSCADA电压管理;故障诊断与停电管理..2变配电站自动化;RTU;FTU;采集;监视;控制;保护通信..3馈线自动化FA;测量监视远方控制;故障定点隔离;恢复..4图资系统AM/FM/GIS.提供实时地理信息;背景下的设备;线网;用户信息..5用电管理自动化;客户信息;符合管理;计量收费;用电管理自动化..6配电网分析软件;网络拓扑;潮流分析;短路电流计算;状态估计;安全分析;负荷预测等..5-2、分析馈线自动化的技术方案两种方式答：就地控制方案分析目标：针对辐射式多段线路;依靠开关设备;就地实现线路故障定位;隔离与非故障段恢复供电..思路：利用线路首端断路器多次重合闸;配合各段开关;设置延时分、合闸与闭锁时限;根据重合后各开关闭合时间的长短来定位并闭锁距故障最近的开关;然后再次重合恢复非故障段供电..实例：QR为重合器;第一次跳闸后15s重合;第二次重合后5s重合..QS1-QS4为分段器;延时闭合时限X;7s或14s；延时分闸时限Y;3s；闭锁时限Z;5s..L1-L5为各段线路;设L4段发生永久短路故障..工作过程：1L4故障;QR快速跳闸;各段线路先后失压..2各QS无压;分闸..3QR延时15s自动重合闸;L1段及QS1带电..4QS1延时7sX时限合闸;L2段及QS2;QS4带电..5QS2延时7s合闸;L3段及QS3带电;QS4延时10s与T接L3段错开合到故障段L4段上..6QR再次快速跳闸;全线失压..7各QS失电;延时3sY时限分闸;其中;QS1;QS2带电时间超过5s闭锁时限Z;解除闭锁；QS4带电时间小于5s;被闭锁分闸..8QR二次跳闸后延时5s 再次重合闸;L1及QS1带电..9QS1延时7s后合闸; L2及QS2;QS4带电..10QS2延时7s后合闸;L3段及QS4被闭锁于分闸;故障段L4被隔离..11QS3延时14s后分闸;L5带电;至此实现FA..应用分析：所用时间T=15+7+10+5+7+7+14=65s较短;但经历多次重合闸后对设备与负荷有冲击;线路结构复杂是;配合有困难..二基于FTU与通信网络的FA方案分析目标：对辐射式或开环运行的环网多段线路;利用各段开关上的FTU及通信网实现故障定位;隔离;恢复..思路：对于辐射式或开环运行的环网多段线路;故障段最后一个流过故障电流的开关与第一个未流过Ir的开关之间;各FTU采集此信息送至控制站; 至FTU遥控断开故障两端开关并闭锁;然后恢复非故障段供电..工作过程分析：如图：QL3为联络开关断开;其他开关闭合;设永久故障位于QL1和QL2之间..1故障：QFA跳闸..2短暂延时后;QFA重合;以排除暂时性故障..3若为永久性故障;QFA再次跳闸..4预先任意一个开关上的FTU为主FTU;如QL3上FTU;各FTU向主FTU3传送数据..5主FTU得知QL1有两次失压;两次故障电流；QL2有两次失压;没有故障电流;判断故障段在QL1和QL2之间..6主FTU遥控QL1、QL2打开并闭锁;完成故障定位与隔离..7主FTU遥控分段QL3闭合;将QL2与QL3间负荷从B端供电..8主FTU通知QFA保护延时闭合QFA;恢复QL1之前负荷供电完成7..应用分析：所用时间缩短到几秒钟;减少冲击;增加FTU设备网络;成本高..5-3、简述需方用电管理DSM的含义并分析器技术方案..答：DSM是通过一系列经济政策和先进技术结合直接影响用户的电力需求;以提高用电效率;节能的系统工程;其关键在于调动用户和第三方的积极、有效参与..DSM实施方案有：1设置分时、分质电价;拉大价差;以改善负荷曲线..2鼓励多方参与可再生电源发电;就近利用;减少传输损耗与发电污染..3推广节电器具与方法;如价格补贴;能耗标识体系..4推广需方储能技术;如建筑隔热;蓄冷、蓄热技术;以减小高峰电力需求.. 5对用户的功率长时间运行的设备直接控制;节能运行..6实现用监测计量自动化;促进用户参与自我管理用电..j第七章7-1、做电力调度系统主站体系结构比较表..答：1集中式的调度自动化主站系统结构：特点：计算机间采用接口与接口的链接方式;以小型计算机为主;有单机和多机系统..缺点:受硬件结构和价格昂贵的影响..2分布式的调度自动化主站系统结构;特点：采用标准的接口和介质;把整个系统按功能解列在网络的各个节点口;数据实现冗余分布;提高系统的整体性能;降低单机的性能要求提供了系统安全性和可靠性;系统的可扩充性增强..缺点：软件没有完全的独立..3开放式体系结构的基本特性;提供标准的接口对外互联逐步实现软件上的独立;便于不断扩展结构和功能7-2、分析解决电力系统状态估计SE问题的技术方案..答：电力系统状态、估计是为其他高级功能提供可靠数据集;状态估计是利用实时测量系统的冗余度来提高精度;估计出系统运行状态、冗余度越大、估计值和实际值越接近;尽可能使状态变量的估计值和测量值的误差平方最小;使用加权最小二乘法列出所需算术式;对其求导;并其导数为零;求的估计值可近似看7-3、分析解决电力系统静态安全分析SA问题的技术方案..答：静态安全分析是判断系统发生预想事故后电压是否越限和线路是否过负荷的分析;当系统发生故障后可能会出现系统电压越限;线路过负荷;系统失去稳定等为了便于及时了解所需状态量将网络进行导纳短上的化简进行潮流计算根据计算所得的结构进行预想事故分析;处理措施;校核越限的实际情况;做出相对应的措施选择渐而是系统不安全状态得到预防控制..7-4、简述电力系统符合预测的类型、预测模型及主要预测方法..答：电力系统负荷预测按内容分为系统负荷预测和母线负荷预测;按时间可分为超短期、短期、中期、长期负荷、按行业分可有城市民用负荷;商业负荷、农村负荷;2负荷及其他负荷按预测标识的不同特性又分为最高负荷、最低负荷、平均负荷、负荷峰各差、高峰负荷平均、低各负荷平均、平峰负荷平均全网负荷;母线负荷、预测模型主要有典型负荷分量;天气敏感负荷分量、异常或特殊事件符合分量、随机负荷分量..Yt=Nt+Wt+St+rt 预测方法有时间序列法;卡尔曼滤波分析法、回归分析法、指数平滑预报法、专家系统法、模糊预测法、灰色模型法、优选组合预测法、人工神经网络法..7-5、简述电力系统自动发电控制AGC的基本原理与控制方式..答：电力系统自动发电控制AGC调整电力系统功率的平衡在电力系统中负荷的变化会使整个电力系统的频率下降或上升;系统中所有机组调节器动作加大或减小、发电功率提高或降低到某一水平;这时整个电力系统发电和负荷达到新的平衡;与原来稳定的状态频率偏差△f和净变功率偏差△Pt;AGC动作;提高或减少发电功率恢复频率到达正常值f..和变换功率到达计划值I;随后AGC随时间调整机组重新分配发电功率..控制方式有：1、定频率控制FFC：ACE=K△f2、定变换功率控制方式FTC：AGC=△Pt3、联络先控制偏差模式TBC：ACE=△Pt+K△f4、自修正时差控制方式：ACE=△Pt+K△f+Kt△f5、自动修正变换电能;差控制方式：ACE=△Pt+ K△f+KwAw6、自动修正时差级变换电能差控制方式：ACE=△Pt+ K△f+Kt△f+Kw△w。

浅谈变电站综合自动化系统【摘要】随着智能化电气设备的不断涌现，变电站已经进入了自动化发展的新阶段。

本文主要对变电站自动化系统进行了相关介绍，且对其主要功能进行阐述，总结了变电站综合自动化系统的发展趋势。

【关键词】变电站；电力系统自动化；通讯变电站综合自动化系统是利用计算机系统、网络、数据库、现代通讯技术等将变电站的二次设备(包括控制、测量、保护、自动装置等)，经过功能组合和优化设计，对变电站实行自动监控、测量和协调来提高变电站的运行效率和稳定性。

它完全取代了常规的监控仪表、中央信息系统、变送器及常规远动装置。

不仅提高了变电站的可控性，而且由于采用了无人值班的管理模式，更有效地提升了劳动生产率，减少人为误操作的可能，最大程度提高了变电站的可靠性和经济性。

随着“两网”改造的深入和电网运行水平的提高，广泛采用变电站综合自动化技术是计算机和通讯技术应用的方向，也是今后电网发展的趋势。

1.变电站自动化系统的结构变电站综合自动化系统的发展过程与集成电路技术、微计算机技术、通讯技术和网络技术密切相关。

随着高科技的不断发展，综合自动化系统的体系得到了不断完善，功能和性能也不断提高。

从发展过程来看，典型的结构主要有：集中式结构、分布式结构、分散(层)式结构和全分散式几种结构类型。

1.1集中式结构集中式变电站综合自动化系统结构按信息类型划分功能。

这种方式一般采用功能较强的计算机并扩展其i/o接口，集中采集变电站的模拟量和数据量信息，集中进行计算和处理，分别完成微机监控、微机保护和自动控制等功能。

由前置机完成数据输入、输出、控制及监测等功能，后台机完成数据处理、显示、打印及远方通讯等功能。

这种结构系统能实时采集变电站中各种模拟量、开关量的信息，完成对变电站的数据采集和监控、打印、制表和事件记录功能，还能完成对变电站主要设备和进、出线的保护功能。

此结构体积小、紧凑，造价低。

不足的是其对系统监控主机的性能要求较高，且系统处理能力有限，在开放性、扩展性和可维护性方面较差，抗干扰能力差。

模拟量模块的使用及信号的采集与处理一、实验目的1、熟悉可编程序控制器的工作原理、主要参数、硬件结构、模块特性、安装配置及指令系统、程序设计、调试方法。

2、熟悉S7-300模拟量模块的工作原理，掌握硬件安装接线的方法及软件的设置及编程。

3、掌握模拟量模/数、数/模转换的原理，输入输出编程方法及STEP7开发环境的使用。

二、实验要求1、器材需求：装有Step-7的计算机，S7-300 PLC（包括电源模块、CPU模块、通信模块和至少一个模拟量模块），数字万用表、PLC实验台及实验用导线若干。

2、以尽可能直观的方式验证模拟量输入、输出模块的结果及精度。

三、实验原理通过PLC模拟量模块采集0-10V模拟电压再输出的方式，验证其模拟量模块的转换速度及精度。

模拟量输出框图：图3-1 模拟量输出框图四、实验步骤1、接线本实验除了PLC的电源模块、CPU模块和通信模块，输入/输出模块只用到模拟量模块SM334。

模拟量I/O模块SM334有两种规格，一种是有4模入/2模出的模拟量模块，其输入、输出精度为8位，另一种也是有4模入/2模出的模拟量模块，其输入、输出精度为12位。

SM334模块输入测量范围为0～10 V或0～20 mA，输出范围为0～10 V或0～20 mA。

它的I/O测量范围的选择是通过恰当的接线而不是通过组态软件编程设定的。

与其它模拟量模块不同，SM334没有负的测量范围，且精度比较低。

本实验的I/O模块选用SM334AI4/AO2x12bit模拟量模块，输入信号为实验台提供的0-10V连续可调直流电源，SM334 AI4/AO2x12bit模块的原理图如下：图3-1 SM334 AI4/AO2x12bit示意图接线方法：将模块的电位参考端和每个通道的电位参考端接地（或电源负极），将所选输入通道的输入端接到实验台0-10V直流电源的正极，并用数字万用表测量输入的模拟电压值和SM334 AI4/AO2x12bit模块模出口的电压值。

继电保护保护装置上的“模拟量”和“开关量”概述在继电保护装置中有两个常见的术语，“模拟量”和“开关量”。

不论输入还是输出，一个参数要么是“模拟量”，要么是“开关量”。

下面详细讲述含义：开关量：开关量顾名思义就是只有开和关两种状态的工程量了，也叫变量，也就是说这种变量要么是0、要么是1，对应而言就是要么他就是开、要么他就是关，反映的是状态。

开关量分为输入开关量和输出开关量，在变电站、发电厂的设备中例如一个电动机或者是电动门，输入开关量就是这些设备的开关状态的反馈，输出开关量就是开关这些设备的指令；就像控制继电器的开关一样。

一般指开关量（如温度开关、压力开关、液位开关等）。

该物理量只有两种状态，如开关的导通和断开的状态，继电器的闭合和打开，电磁阀的通和断，等等。

数字量：数字量由多个开关量组成。

如三个开关量可以组成表示八个状态的数字量。

模拟量：模拟量简单的说就是一些变化的量，模拟量的有他的量程的上下限，就像水位、压力、流量等，他们叫做模拟量，模拟量也有输入和输出之分，一般输入的模拟量用作反馈监视或者控制计算，输出模拟量一般用于控制输出，例如水位的给定值、负荷的给定值等，他主要用于控制设备的开度。

模拟量是连续的量，数字量是不连续的。

反映的是电量测量数值（如电流、电压）。

控制系统量的大小是一个在一定范围内变化的连续数值。

比如温度，从0至100度，压力从0至10Mpa，液位从1至5米，电动阀门的开度从0至100%，等等，这些量都是模拟量。

常见的模拟量输入/输出信号有：4-20mA、0-10mA、1-5V、0-5V、0-10V、其它电压或者毫伏级信号等对控制系统来说，由于CPU是二进制的，数据的每位只有“0”和“1”两种状态，因此，“开关量”只要用CPU内部的一位即可表示，比如，用“0”表示开，用“1”表示关。

而模拟量则根据精度，通常需要8位到16为才能表示一个“模拟量”。

最常见的“模拟量”是12位的，即精度为2-12，最高精度约为万分之二点五。
