互换性与测量技术 表面粗糙度-题-整理

互换性与技术测量习题库一、判断题1.零件装配时仅需稍做修配和调整便能装配的性质称为互换性。

（×）2.完全互换性的装配效率一定高于不完全互换性。

（×）3.设计给定的尺寸称为基本尺寸。

（√）4. 零件是否合格首先要看它是否达到了基本尺寸，正好等于基本尺寸肯定是合格品。

（×）5. 零件的尺寸公差可以为正、负和零。

（×）6. 尺寸偏差是某一尺寸件其基本尺寸所得的代数差，因而尺寸偏差可以为正、负和零。

（√）7.孔的上偏差代号是ES，轴的上偏差代号是es。

（√）8. 某尺寸的上偏差一定大于下偏差。

（√）9.相互结合的孔和轴称为配合。

（×）10. 公差带中的零线通常表示基本尺寸。

（√）11.间隙配合中，孔的实际尺寸总是大于或等于轴的实际尺寸。

（√）12.现行国家标准规定共有18个标准公差等级。

（×）13. 国家标准规定了基孔制和基轴制，一般情况下，应优先采用基轴制。

（×）14. 基孔制是基本偏差为一定的轴的公差带与不同基本偏差的孔的公差带形成各种配合的一种制度。

（×）15.在选基准制时，一般是优先采用基孔制。

（√）16.将标准公差与基本偏差相互搭配，就可以得到每一基本尺寸的很多不同公差带。

（√）17.在同一尺寸段里，标准公差随公差等级的降低而增大。

（√）18.各级a~h的轴与H孔的配合必然是形成间隙配合。

（√）19.一般情况下优先选用基孔制，是因为可以减少所用定值刀具、刀具的规格和数量。

（√）20.在公差等级高于IT8级的配合中，孔与轴的公差等级必须相同。

（×）21.国标中规定极限与配合的标准温度是20℃。

（√）22. 公差等级的选用原则是：在满足使用要求的条件下，尽量选用低的公差等级。

（√）23.标注形位公差代号时，形位公差项目应符号应写入形位公差框第二格。

（×）24. 标准规定，在图样中形位公差应采用代号标注，文字说明应尽量少用或不用。

第5章一、选择题1.表面粗糙度符号或代号不应标注在（ A ）。

A. 虚线上B. 可见轮廓线上C. 尺寸界限上D. 引出线或它们的延长线上2.表面粗糙度评定参数中（ A ）更能充分反映被测表面的实际情况。

A. Ra B.RzC.Rmr(c) D.RSm3.表面粗糙度值越小，则零件的（ B ）。

A.加工容易B.耐磨性好C.抗疲劳强度差D.传动灵敏差性二、判断题1.同一公差等级时，孔的表面粗糙度值应比轴的小。

（×）2.受交变载荷的零件，其表面粗糙度值应大。

（×）3.轮廓最小二乘中线是惟一的，但很难获得，可用轮廓算术平均中线代替。

（√）4.参数Ra、Rz均可反映微观集合形状高度方面特性，可互相替换使用。

（×）5.表面粗糙度值越大，则零件的表面越光滑。

（×）三、简答题1.表面粗糙度的含义是什么？它与形状误差和表面波纹度有何区别？答：零件表面具有的微小峰谷的高低程度和间距状况就叫做表面粗糙度，也称为微观不平度。

这三种误差一般以其相邻两波峰或两波谷之间的距离（波距）加以区分：波距大于1 0mm的属于宏观几何形状误差，波距在1～10mm之间的属于表面波纹度，波距在1mm以下的属于微观几何形状误差——表面粗糙度。

2.表面粗糙度对零件的使用性能有哪些影响？答：1）表面粗糙度影响零件的耐磨性。

表面越粗糙，两表面做相对运动时，只在轮廓的峰顶处发生接触，其有效接触面积越小，则压强越大，磨损就越快。

但表面太光滑，又不利于润滑油的存储。

2）表面粗糙度影响配合性质的稳定性。

对间隙配合来说，表面越粗糙，就越易磨损，使工作过程中间隙逐渐增大；对过盈配合来说，则由于装配时微观凸峰被挤平，使实际有效过盈减小，从而降低了联结强度；对于过渡配合，表面粗糙也会使配合变松。

3）表面粗糙度影响零件的疲劳强度。

粗糙零件的表面存在较大的波谷，它们像尖角缺口和裂纹一样，对应力集中很敏感，特别是在零件承受交变载荷作用时，会使零件的疲劳强度降低而损坏。

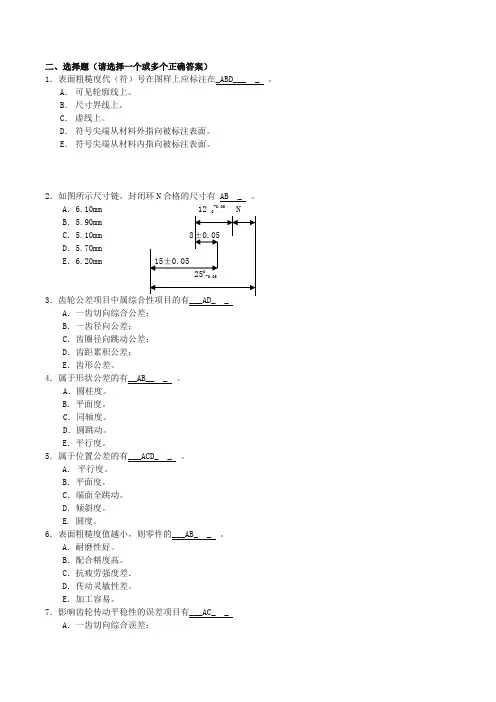

二、选择题（请选择一个或多个正确答案）1．表面粗糙度代（符）号在图样上应标注在_ABD___ _ 。

A．可见轮廓线上。

B．尺寸界线上。

C．虚线上。

D．符号尖端从材料外指向被标注表面。

E．符号尖端从材料内指向被标注表面。

2．如图所示尺寸链，封闭环N合格的尺寸有 AB _ 。

A．0+0.05B．5.90mmC．D．5.70mmE．3．齿轮公差项目中属综合性项目的有___AD_ _ A．一齿切向综合公差；B．一齿径向公差；C．齿圈径向跳动公差；D．齿距累积公差；E．齿形公差。

4．属于形状公差的有__AB__ _ 。

A．圆柱度。

B．平面度。

C．同轴度。

D．圆跳动。

E．平行度。

5．属于位置公差的有___ACD_ _ 。

A．平行度。

B．平面度。

C．端面全跳动。

D．倾斜度。

E. 圆度。

6．表面粗糙度值越小，则零件的___AB_ _ 。

A．耐磨性好。

B．配合精度高。

C．抗疲劳强度差．D．传动灵敏性差。

E．加工容易。

7．影响齿轮传动平稳性的误差项目有___AC_ _ A．一齿切向综合误差；B．齿圈径向跳动；C．基节偏差；D．齿距累积误差。

8．下列论述正确的有__BC__ _ 。

A．孔的最大实体实效尺寸= D max一形位公差。

B．孔的最大实体实效尺寸= 最大实体尺寸一形位公差．C．轴的最大实体实效尺寸= d max十形位公差。

D．轴的最大实体实效尺寸= 实际尺寸十形位误差．E．最大实体实效尺寸= 最大实体尺寸。

9．形位公差带形状是直径为公差值t的圆柱面内区域的有___CDE_ _ 。

A．径向全跳动。

B．端面全跳动。

C．同轴度。

D．任意方向线位置度。

E．任意方向线对线的平行度。

10．属于形状公差的有___AB_ _ 。

A．圆柱度。

B．平面度。

C．同轴度。

D．圆跳动。

E．平行度。

11．对于径向全跳动公差，下列论述正确的有 BCE 。

A．属于形状公差。

B．属于位置公差。

C．属于跳动公差。

D．与同轴度公差带形状相同。

E．当径向全跳动误差不超差时，圆柱度误差肯定也不超差。

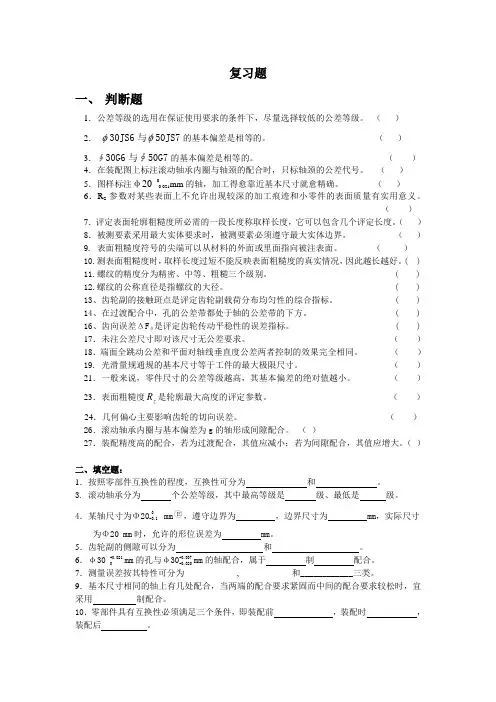

复习题一、 判断题1．公差等级的选用在保证使用要求的条件下，尽量选择较低的公差等级。

（ ） 2． φ30JS6与φ50JS7的基本偏差是相等的。

（ ） 3．∮30G6与∮50G7的基本偏差是相等的。

（ ） 4．在装配图上标注滚动轴承内圈与轴颈的配合时，只标轴颈的公差代号。

（ ）5．图样标注φ20 0-0.021mm 的轴，加工得愈靠近基本尺寸就愈精确。

（ ）6．R z 参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义。

（ ）7．评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。

（ ） 8．被测要素采用最大实体要求时，被测要素必须遵守最大实体边界。

（ ） 9. 表面粗糙度符号的尖端可以从材料的外面或里面指向被注表面。

（ ） 10.测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。

( ) 11.螺纹的精度分为精密、中等、粗糙三个级别。

( ) 12.螺纹的公称直径是指螺纹的大径。

( )13、齿轮副的接触斑点是评定齿轮副载荷分布均匀性的综合指标。

( ) 14、在过渡配合中，孔的公差带都处于轴的公差带的下方。

( ) 16、齿向误差ΔF β是评定齿轮传动平稳性的误差指标。

( ) 17．未注公差尺寸即对该尺寸无公差要求。

（ ） 18．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（ ） 19. 光滑量规通规的基本尺寸等于工件的最大极限尺寸。

（ ） 21．一般来说，零件尺寸的公差等级越高，其基本偏差的绝对值越小。

（ ） 23．表面粗糙度z R 是轮廓最大高度的评定参数。

（ ） 24．几何偏心主要影响齿轮的切向误差。

（ ） 26．滚动轴承内圈与基本偏差为g 的轴形成间隙配合。

（ ）27．装配精度高的配合，若为过渡配合，其值应减小；若为间隙配合，其值应增大。

（ ）二、填空题：1．按照零部件互换性的程度，互换性可分为 和 。

互换性与技术测量复习题一、判断题：1.公差等级的选用在保证使用要求的条件下，尽量选择较低的公差等级。

（ ）2.φ30JS6与φ50JS7的基本偏差是相等的。

（ ）3.∮30G6与∮50G7的基本偏差是相等的。

（ ）4.在装配图上标注滚动轴承内圈与轴颈的配合时，只标轴颈的公差代号。

（ ）5.图样标注φ200 -0.021mm 的轴，加工得愈靠近基本尺寸就愈精确。

（ ）6.R z 参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义。

（ ）7.评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。

（ ）8.被测要素采用最大实体要求时，被测要素必须遵守最大实体边界。

（ ）9.表面粗糙度符号的尖端可以从材料的外面或里面指向被注表面。

（ ）10.测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。

( )11.螺纹的精度分为精密、中等、粗糙三个级别。

( )12.螺纹的公称直径是指螺纹的大径。

( )13.齿轮副的接触斑点是评定齿轮副载荷分布均匀性的综合指标。

( )14.在过渡配合中，孔的公差带都处于轴的公差带的下方。

( )15.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( )16.齿向误差ΔF β是评定齿轮传动平稳性的误差指标。

( )17.未注公差尺寸即对该尺寸无公差要求。

（ ）18.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（ ）19.光滑量规通规的基本尺寸等于工件的最大极限尺寸。

（ ）20.规定位置要素Z 是为了保证塞规有一定使用寿命。

（ ）21.一般来说，零件尺寸的公差等级越高，其基本偏差的绝对值越小。

（ ）22.光滑极限量规的止规是控制工件的实际尺寸不超过最大实体尺寸。

（ ）23.表面粗糙度z R 是轮廓最大高度的评定参数。

（ ）24.几何偏心主要影响齿轮的切向误差。

互换性与测量技术基础复习题及答案互换性与测量技术基础复习题及答案⼀、填空1、允许零件⼏何参数的变动量称为（公差）2、按互换的程度不同，零部件的互换性可分为（完全）互换和（不完全）互换。

3、配合的选⽤⽅法有（计算法）（实验法）（类⽐法）.4、公差类型有（尺⼨（⾓度））公差，（形状）公差，（位置）公差和（表⾯粗糙度）。

5、向⼼滚动轴承（除圆锥滚⼦轴承）共分为：（B）（C）（D）(E)(Ｇ)五等级，其中（Ｂ）级最⾼，（Ｇ）级最低。

6、配合是指（基本尺⼨）相同的，相互结合的孔和轴的公差带的关系。

7、光滑极限量规简称为（量规），它是检验（孔、轴零件）的没有（刻度）的专⽤检验⼯具。

8、根据配合的性质不同，配合分为（间隙）配合，（过盈）配合，（过渡）配合。

9、⽤量规检验⼯件尺⼨时，如果（通）规能通过，（⽌）规不能通过，则该⼯件尺⼨合格。

10、按照构造上的特征，通⽤计量器具可分为（游标量具），（微动螺旋副量具），（机械量具），（光学量具），（⽓动量具），（电动量仪。

）11、形状公差包括（直线度），（平⾯度），（圆度），（圆柱度），（线轮廓度），（⾯轮廓度）。

12、国际单位制中长度的基本单位为（⽶）13、位置公差包括（平⾏度），（垂直度），（倾斜度），（同轴度），（对称度），（位置度），（圆跳动），（全跳动）。

14、在实际测量中，常⽤（相对）真值代替被测量的真值，例如，⽤量块检定千分尺，对千分尺的⽰值来说，量块的尺⼨就可视为（相对）真值。

15、螺纹按其⽤途不同，可分为（紧固）螺纹，（传动）螺纹和（密封）螺纹。

16、表⾯粗糙度Ｒａ、Ｒｚ、Ｒｙ三个⾼度参数中，（Ｒａ）是主要参数17、表⾯粗糙度的评定参数有（轮廓算术平均偏差Ra），（微观不平度⼗点⾼度Rz）(轮廓最⼤⾼度Ry),（轮廓微观不平度的平均距离Sw）,(轮廓的单峰平均间距S)，（⽀撑长度率Tp）18、当通⽤量仪直接测量⾓度⼯件时，如果⾓度精度要求不⾼时，常⽤（万能量⾓器）测量；否则，⽤光学⾓分度头或（测⾓仪）测量。

互换性与测量技术试题及答案一、填空（30分）1、合理确定与正确进行，是保证产品质量、实现互换性生产的两个必不可少的手段和条件。

2、一个完整的测量过程应包括、、和测量精度四要素。

3、用计量器具测轴径时，读数为Φ30.02，器具在30处的示值误差为+0.003,则轴实际尺寸为。

4、公差带的大小是由确定，公差带的位置由确定。

5、国家标准中规定了两种平行的基准制：和。

6、国家标准规定的验收原则是：所用验收方法只接收位于规定的之内的工件，即允许有而不允许有。

7、表面粗糙度的评定至少包括个轮廓峰和谷，一般应优先选择的参数是。

8、极限与配合的选用主要包括选择、、等三个方面。

9、公差原则是确定和相互关系的原则，它分为和两大类。

10、普通螺纹的中径合格性判断标准是螺纹的不能超越最大实体牙型的中径，任意位置的不能超越最小实体牙型的中径。

11、花键连接采用的基准制的是。

12、平键与轴槽及毂槽同时配合，其配合性质共有、、配合三类。

13、轴承内圈与轴的配合采用的基准制是，外圈与壳体孔的配合采用的基准制是。

二、是非题（填“√”或“╳”在下列表格中10分）1、互换性生产只适用于大批量生产。

2、分组互换可以实现完全互换。

3、螺纹的精度等级与螺纹的公差等级、螺纹的旋合长度有关。

4、轴承内圈与基本偏差为h的轴颈配合，其配合性质为间隙配合。

5、f pt是单个齿距偏差，反映运动的准确性。

6、封闭环的公差永远大于组成环的公差。

7、为满足互换性要求，应使设计规定的公差值越小越好。

8、公差带代号都由基本偏差带号和公差值联合表示。

9、任选基准比选定基准要求要高。

10、最大实体实效状态下的体外作用尺寸称为最大实体实效尺寸。

第1 页总4 页1、下列论述中正确的有＿＿。

A．因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制．B．厂外协作件要求不完全互生产。

C．在装配时，只要不需经过挑选就能装配，就称为有互换性。

D．厂内装配可以采用不完全互换。

一、单选题1、表面粗糙度是一种（）。

A.宏观几何形状误差B.微观几何形状误差C.方向误差D.表面波纹度正确答案：B2、在表面粗糙度评定参数中，能充分反映表面微观几何形状高度方面特性的是（）。

A. RmrB. RpC. RaD.RY正确答案：C3、Ra0.8的工作表面一般需要通过（）加工获得。

A.钻床B.车床半精车C.车床精车D.磨床正确答案：D4、滚动轴承外圈的公差带与K、M、N的外壳孔形成的配合性质（）。

A.间隙配合B.与国标不同C.过盈配合D.与国标中基准偏差h类似正确答案：D5、滚动轴承外圈的公差带位于零线的（）方。

A.右B.下C.上D.左正确答案：B6、滚动轴承内圈的公差带与k、m、n的轴颈形成（）。

A.间隙配合B.过盈配合C.过渡配合D.小过盈配合正确答案：D7、普通平键与轮毂键槽的正常联结配合公差代号为（）。

A.P9B.JS9/h8C.P9/h8D.N9正确答案：B8、平键联结中，键槽的几何公差主要为（）。

A.平行度公差B.键槽两侧面的对称度公差C.宽度公差D.位置公差正确答案：B9、平键和内花键键槽底面的表面粗糙度值一般为（）。

A.Rz3.2B.Rz6.3C.Ra6.3D.Ra3.2正确答案：C10、普通平键联结中，键和键槽的配合尺寸是（）。

A.轴的直径B.键长C.键宽D.键高正确答案：C11、普通平键联结中，采用的基准制是（）。

A.键高B.基轴制C.键长正确答案：B12、普通平键联结中，键的工作面是（）。

A.键的底面B.键的某一侧面C.键的两侧面D.键的顶面正确答案：C13、滚动轴承外圈与轴承孔配合，采用（）制。

A.公称值B.基准值C.基孔D.基轴正确答案：D14、在装配图上标注滚动轴承外圈的配合尺寸（装配尺寸）时，只注写（）的直径及其公差代号。

A.轴颈B.轴承外圈C.轴承内圈D.轴承孔正确答案：D15、安装轴承的轴颈的表面粗糙度通常为（）。

B.Ra12.5C.Ra1.6D.Ra0.8正确答案：D16、使用滚动轴承支撑的轴，轴颈的跳动公差基准一般取其（）。
