隧道结构构造详解245页PPT

隧道洞口段不宜采用。 29
不宜采用喷锚支护作为永久衬砌的情况有
①膨胀性围岩； ②粘土质胶结的软岩； ③大面积涌水地段； ④堆积层、破碎带等不良地质地段； ⑤对衬砌有特殊要求的隧道或地段，如洞口地段，要求 衬砌内轮廓很整齐、平整； ⑥辅助坑道或其它隧道与主隧道的连接处及附近地段； ⑦有很高的防水要求的隧道； ⑧围岩及覆盖太薄，且其上已有建筑物，不能沉落或拆 除者等； ⑨地下水有侵蚀性，可能造成喷射混凝土和锚杆材料的 腐蚀； ⑩最冷月平均气温低于-5℃地区的冻害地段。
底部仰拱或铺底
顶部拱圈
42
公路隧道一般跨度较大，内轮廓接近限界的高宽比较铁
路双线隧道为小，拱部一般较铁路隧道平坦，墙高稍低。 为减少拱肩及墙部的拉应力，提高围岩及结构的稳定性， 衬砌结构形式宜采用曲墙式衬砌。
43
（三）公路隧道整体式衬砌设计基本要求
公路隧道一般跨度较大，内轮廓接近限界的高宽比较铁路 双线隧道为小，拱部一般较铁路隧道平坦，墙高稍低。为 减少拱肩及墙部的拉应力，提高围岩及结构的稳定性，衬 砌结构形式宜采用曲墙式衬砌。
其密实性较高，能快速封闭围岩的裂隙。密贴于岩石表面， 早期强度高，能很快起到封闭岩面和支护作用，另外在喷 射混凝土中可加入纤维类材料提高其性能，是一种理想的 衬砌材料。 在普通铁路隧道中，喷射混凝土材料可用作中内层衬砌， 但其强度等级不低于C20，使用的水泥标号不低于125号， 并优先选用普通硅酸盐水泥。细骨料采用坚硬耐久的中砂 或粗砂，细度模数宜大于15，砂的含水率宜控制在5%— 7%；粗骨料采用坚硬耐久的卵石或砾石，粒径不应大于 15mm。 我国高速铁路隧道不使用喷射混凝土作为内层衬砌。
锚喷式衬砌是指锚喷结构既作为隧道临时支 护，又作为隧道永久结构的形式。

山岭隧道
16
隧道横断面
（一）铁路隧道净空
山岭隧道
17
隧道横断面
（一）隧道净空
山岭隧道
18
隧道横断面
（二）公路隧道净空 各级公路隧道建筑限界如图所示，在建筑限界 内不得有任何部件侵入。建筑限界高度，高速公路、 一级公路、二级公路取5.0m；三、四级公路取4.5m。
山岭隧道
19
隧道横断面
山岭隧道
46
隧道衬砌构造
（一）整体式混凝土衬砌
拱顶 拱腰
2）曲墙式衬砌 曲墙式衬砌适用于地 质较差，有较大水平围岩压 力的情况。主要适用于Ⅳ级 及以上的围岩，或Ⅲ级围岩 双线隧道；多线隧道也采用 曲墙有仰拱的衬砌。 曲墙式衬砌由顶部拱 圈、侧面曲边墙和仰拱/底 板(或铺底)组成。
山岭隧道
拱脚
墙脚
山岭隧道
51
隧道衬砌构造
（二） 复合式衬砌 复合式衬砌可以满足初期支护施作及时、刚度小、 易变形的要求，且与围岩密贴，从而能保护和加固围 岩，充分发挥围岩的自承作用。 二次衬砌后，衬砌内表面光滑平整，可以防止外 层风化，装饰内壁，增强安全感，是一种合理的结构 形式，也是目前公路、铁路隧道主要的结构形式。
山岭隧道
8
隧道洞门
2）洞门的形式 翼墙式（八字式）洞 门 洞口地质较差（Ⅳ 级及以上围岩），山体 纵向推力较大时，在端 墙式洞门的单侧或双侧 设置翼墙。
山岭隧道
9
隧道洞门
2）洞门的形式 柱式洞门
地形较陡（Ⅳ级围岩），仰拱有下滑的可能性， 又受地形或地质条件限制，不能设置翼墙时，可在 端墙中部设置2个（或4个）断面较大的柱墩，以增 加端墙的稳定性。
（二）公路隧道净空 公路隧道内轮廓设计除应符合隧道建筑限界的

缺点： ◆ 抗渗性差，防水困难
◆ 需要足够的拼装空间
◆ 制备构件尺寸上要求精度高
第9页/共122页
三、锚喷支护
喷射混凝土加设锚杆和金属网构成的一种支护形式，简 称“喷锚支护”，是目前常用的一种围岩支护手段。
适应软弱和膨胀性地层隧道开挖及可用于整治坍方和隧 道衬砌的裂损。
1 作用原理
喷射混凝土充填裂隙、封闭围岩壁面，靠喷层与围岩的粘 结力及自身的抗剪能力组成一个新的承载结构体系 通过锚杆的悬吊效应、组合梁效应 、加固效应以发挥围 岩自承能力 形成一种柔性衬砌结构，与围岩合成一体，共同作用， 充分调动或发挥围岩的自稳能力
必须与周围岩体大面积地牢固接触，即保证支护一围 岩作为一个统一的支护体系而共同工作 。
要允许围岩及支护结构产生有限制的变形，以充分发 挥围岩的承载作用而减少支护结构的受力，但又必须保证 支护结构及时施作。
第17页/共122页
六、衬砌结构一般规定
衬砌结构材料 隧道衬砌材料，应具有足够的强度和耐久性，在某
公
路
隧
道
C25素砼
隧线
级
道路 中中
围
线线
岩
复
合
衬
2%
路线设计标高
砌
隧底填充C10素砼
结
C25素砼
构
复合式衬砌结构图
第13页/共122页
复 合 衬 砌 防 水 层
第14页/共122页
衬砌结构受力状态：
➢ 外衬受力状态
◆ 保护围岩和加固围岩，促进围岩的应力调整，充分发挥围 岩的自承作用
➢内衬受力状态
第10页/共122页
2 锚喷支护类型
◆ 锚杆支护 ◆喷射混凝土支护 ◆喷射混凝土锚杆联合支护 ◆喷射混凝土与锚杆及钢筋网联合支护 ◆以上类型加设型钢支撑（或格栅）而成的联合支护

（二）曲墙式衬砌
2、结构组成
侧面曲边墙
顶部拱圈
仰拱的作用？
①抵御底部围岩压力 ②防止衬砌沉降 ③使衬砌形成一个环状 的封闭整体结构以提高 衬砌的承载能力。 底部仰拱或铺底
公路隧道一般跨度较大，内轮廓接近限界的高宽比较铁 路双线隧道为小，拱部一般较铁路隧道平坦，墙高稍低。 为减少拱肩及墙部的拉应力，提高围岩及结构的稳定性， 衬砌结构形式宜采用曲墙式衬砌。
2、装配式衬砌
装配式衬砌是将衬砌分解为若 干块构件（也称管片），这些 构件在现场或工厂预制，然后 运到现场安装。 按传统松弛荷载理论设计 按现代围岩承载理论设计 1）地质条件较好，围岩稳定，地下水很少，有场地， 施工单位又有制造、运输和拼装衬砌的设备，并控制 开挖和拼装工艺有一定的经验时，可采用拼装衬砌。 2）采用盾构施工，又考虑二次衬砌时，也宜采用 拼装式衬砌，快速形成一次衬砌的强度。
（三）衬砌类型
1．单层衬砌（整体式模筑混凝土衬砌） பைடு நூலகம்、装配式衬砌 3、锚喷式衬砌 4、复合衬砌
1．单层衬砌（整体式模筑混凝土衬砌）
采用混凝士或钢筋混凝士为材料就地灌注而成。
按传统松弛荷载理论设计和施作。
其工艺流程为：立模—灌筑—养生—拆模 特点： 对地质条件的适用性较强，易于按需要成型，整体性 好，抗渗性强，并适用于多种施工条件，如可用木、 钢模板或衬砌模板台车等 适用： 技术成熟，适应多种围岩条件。 在隧道洞口段、浅埋段及围岩条件很差的软弱围岩 中采用整体式衬砌较为稳妥可靠。
适 用 条 件
3、锚喷式衬砌
锚喷式衬砌是指锚喷结构既作为隧道临时支 护，又作为隧道永久结构的形式。 喷射混凝土是以压缩空气为动力，将掺有速凝剂的混凝土 拌和料与水汇合成为浆状，喷射到坑道的岩壁上凝结而成 的。当岩壁不够稳定时，可加设锚杆、金属网和钢架，构 成“锚喷式衬砌”，也称为“喷锚衬砌”。 适用： 在IV-VI级围岩中不宜单独采用 喷锚支护作永久衬砌，一般考 虑在Ⅰ、Ⅱ级等围岩良好、完 整、稳定的地段中可以采用。 隧道洞口段不宜采用。

.

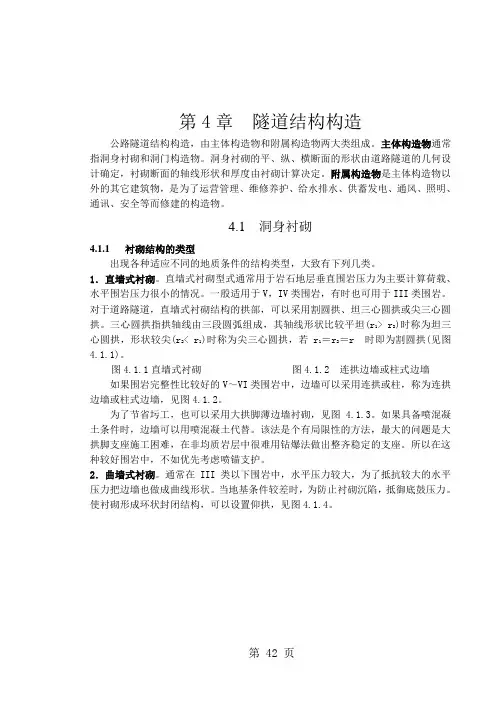

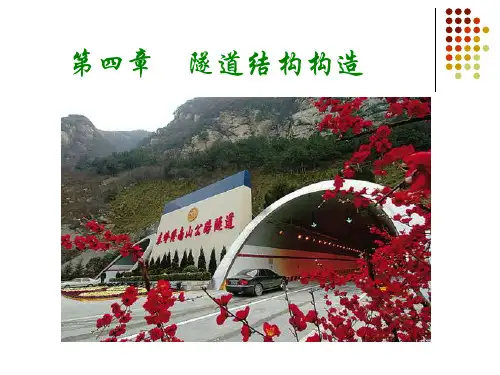

第四章 隧道结构构造
§4.1 洞身衬砌 §4.2 洞门 §4.3 明洞 §4.4 竖井、斜井 §4.5 内装、顶棚及路面 §4.6 隧道的放水与排水
.
隧道 结构 构造
主体构 造物
附属构 造物
洞身 衬砌
洞身衬砌洞身衬砌的平、纵、横断面 的形状由道路隧道的几何设计确定
衬砌断面的轴线形状和厚度由衬砌计算决定
① 当初支产生形变及形变压力时，隔离层允许其有少量的变形， 可降低形变压力；
② 当初支支护力不够时，可将少量形变压力均匀的传布到二衬 上，依靠二衬制止其继续变形，且不使初衬出现裂缝时，二衬 也出现裂缝。
.
③ 具有防水效果，且可减少二次衬砌混凝土的收缩裂缝。
※ 预留初期支护变形量：在确定开挖尺寸时，应预留必要的初 期支护变形量以保证初期支护稳定后，二次衬砌的必要厚度
.
※ 仰拱的重要性
① 解决基础承载力不够，减少下沉：防止底鼓的隆起变形，调 整衬砌应力的作用；
② 封闭围岩，制止围岩过大的松弛变形，将围岩塑性变形和形 变压力控制在允许范围，提高结构的整体承载力；
③ 增加底部和墙部的支护抵抗力，防止内挤而产生剪切破坏。
※ 两层衬砌之间宜采用缓冲、隔离的防水夹层，即隔离层。
.
※ 锚喷衬砌内表面不太平整顺直，美观性差，影响司机在行车 中视觉感观，应根据需要考虑内装。 ※ 不宜采用锚喷支护作为永久衬砌的情况 ① 在某些不良地质、大面积涌水地段和特殊地段不宜采用锚 喷衬砌作为永久衬砌； ② 对衬砌有特殊要求的隧道或地段，如洞口地段，要求衬砌 内轮廓很整齐、平整； ③ 有很高的防水要求的隧道； ④ 寒冷和严寒地区有冻害的地方(锚喷衬砌抗冻胀能力较差) ⑤ 围岩及覆盖太薄，且其上已有建筑物，不能沉落或拆除者 ⑥ 地下水有侵蚀性，可能造成喷射混凝土和锚杆材料的腐蚀

5．检算倾斜基底稳定时，除检算沿基底的滑动 稳定外，尚应检算沿地基上层的水平剪切应力 。
明洞
通风 照明 排水、消防、通讯等
2020/10/13
西安交通大学流体力学课程组
2
3.1 洞身衬砌
洞身衬砌的类型
支护结构
2020/10/13
西安交通大学流体力学课程组
3
一、衬砌结构的类型
衬砌结构形式，主要根据地质地形条 件，考虑结构受力的合理性、施工方法 等因素来确定。
2020/10/13
西安交通大学流体力学课程组
洞门的构造要求
(二) 洞门的基础
1、洞门端墙、翼墙、挡土墙基础必须置于稳 固地基上，基底松碴应清除干净，以防止滑 动和不均匀沉陷。
2、在松软地基上设置基础，当地基承载力不 足时，可结合具体条件采取换填。扩大基础 、桩基、地基加固等措施。
3．基础埋置深度
(1) 洞门端墙、翼墙、挡土墙基础应埋入路基面 以下一定深度。土质地基埋置深度不应小于1 米。且应符合基底应力的要求。
2020/10/13
西安交通大学流体力学课程组
11
2020/10/13
西安交通大学流体力学课程组
12
2020/10/13
西安交通大学流体力学课程组
13
3、喷混凝土衬砌、喷锚衬砌及复合式衬砌
4、偏压衬砌
当山体地面坡陡于l：2.5，线路外侧山体覆盖较薄 ，或于地质构造造成的偏压，衬砌为承受这种不对 称围岩压力而采用
二、 洞门的形式
（1）端墙式洞门 （2）翼墙式洞门 （3）环框式洞门 （4）台阶式洞门 （5）遮光棚式洞门
(1) 端墙式洞门
(2)翼墙式洞门
(3)环框式洞门－削竹式洞门
(4)台阶式洞门

27
⒉半路堑式拱形明洞:傍山隧道的洞口或傍山线路上
耳墙式拱形明洞
长腿式拱形明洞
28
明洞顶上回填石≥1.5m，且留有不小于1:1.5的流水坡,填土上面 及拱顶上方要做一层粘土隔水层。 二、棚洞:框架结构。顶是平的梁版，内墙为重力式墩台结构，外
墙采用立柱式、连拱墙式或钢架结构。
29
第五节 隧道通风建筑物的构造
二、装配式衬砌：
11
优点
缺点
1、不需养生；
1、有足够的拼装空间；
2、改善了劳动条件；
2、构件尺寸要求精度高；
3、节省大量的支撑材料及劳力； 3、接缝多，防水困难。
4、缩短工期，降低造价。
构造应满足条件：1、强度足够且耐久；
2、能立即承受荷载；
3、装配简便，构件类型少，形式单一，尺寸统
一，便于工业化制作和机械化拼装；
第三章 隧道结构构造
学习要点：
●掌握曲线隧道的净空加宽 ●了解隧道洞身支护结构(衬砌)的构造 ●掌握隧道洞门结构的构造(形式及作用) ●了解明洞、通风建筑物、附属建筑物的构造
1
第一节 隧道横断面设计
一、隧道净空限界: 1、隧道净空:指隧道衬砌的内轮廓线所包围的空间。 2、机车车辆限界:满足各种型号的机车和车辆在横断面尺寸上最
水坡；
c.采用单向顺坡排水或双向排水。
23
⒋其它型式：⑴柱式洞门：增加端墙稳定性
24
⑵台阶式洞门：适应地形特点
25
⑶斜洞门
（洞口5m范围内衬砌加强，且与洞身整体砌筑）
26
第四节 明洞的构造
明洞:用于隧道洞口或有落石、塌方等有威胁安全的地方。 一、拱式明洞:由拱圈、边墙和仰拱或铺底组成。(截面尺寸略大) ⒈路堑式拱形明洞

※ 设计方法：目前以工程类比为主，理论验算为辅。结合施 工，通过测量、监控取得数据，不断修改和完善设计；
※ Ⅳ级及以下围岩或可能出现偏压时，应设置仰拱。
※ 仰拱的重要性
① 解决基础承载力不够，减少下沉：防止底鼓的隆起变形，调 整衬砌应力的作用；
② 封闭围岩，制止围岩过大的松弛变形，将围岩塑性变形和形 变压力控制在允许范围，提高结构的整体承载力；
偏压衬砌示意图
6、喇叭口隧道衬砌
在山区双线隧道， 可将一条双幅公路隧道 分建为二个单线隧道或 二条单线并建为一条双 幅的情况，衬砌产生了 一个过渡区段，这部分 隧道衬砌的断面及线间 距均有变化，相应成了 一个喇叭型，称为喇叭 口隧道衬砌。
嗽叭口隧道衬砌示意图
二、支护结构
初期支护 (一次支护)
支护 结构 永久支护(二
※ 采用就地整体模注现浇砼，适用较广，截面可以是等截面或 是变截面。
※ IV级以上围岩，地基松软，往往侧压力较大，故宜采用 曲墙带仰拱的衬砌。
设置 作用 仰拱
使结构及时封闭，提高整体承载力和侧墙抵抗侧 压力的能力
抵御结构下沉变形，调整围岩和衬砌的应力状态
※ 严寒地区隧道，不管围岩等级如何，只要有地下水存在， 衬砌型式仍应采用曲墙式衬砌，并在施工中根据情况设置伸 缩缝
※ 在层状围岩中，采用喷锚支护效果较好；
※ 喷锚支护作为柔性支护，变形量较大，其外轮廓线宜预留稍 大的空间（20cm）；
※ 为了使开挖时外轮廓线圆顺，尽可能减少围岩中的应力集中 锚喷衬砌的内轮廓线，宜采用曲墙式的断面形式；
※ 锚喷衬砌内表面不太平整顺直，美观性差，影响司机在行车 中视觉感观，应根据需要考虑内装。
③ 具有防水效果，且可减少二次衬砌混凝土的收缩裂缝。
