高频雷达料位计
雷达料位计是一种全新的测量技术，用于检测、监控灌料系统中的料位及运行参数，它比传统料位计技术具有更高的精度、更快的响应速度、更安全的操作以及更长的使用寿命等优点。
一、技术原理
雷达料位计采用的是高频微波脉冲传播原理，它能够准确测量料位的高度。
使用的是无接触的测量原理，不受料位液体的浓度和粘度等对测量结果的影响，能够更准确的测量出料位高度。
原理是，通过高频微波脉冲在料位液体表面和料位液体底部之间发出并传输信号，并将该信号转换为测量值，用以显示出料位的高度。
二、产品特点
1、高精度：采用数字信号处理技术，具有更精确的测量结果，精度可达到 0.25 mm；
2、快速响应：采用高频微波脉冲传播原理，可实现快速的料位测量响应，速度可达 2 S；
3、安全稳定：采用无接触测量技术，不受料位液体的浓度和粘度等因素的影响，因此具有更高的安全稳定性；
4、长寿命：采用优质的材质制造而成，经久耐用，寿命超过 10。
三、设备维护
1、定期检查：应定期检查设备的电源、线路、连接件等，以确保其正常运行；
2、定期清洗：定期清洗设备外部及内部部件，防止灰尘积累；
3、软件更新：定期更新设备软件，以免因使用较旧的软件导致料位计运行故障；
4、定期校准：需定期校准设备，以确保其精准性。
四、应用领域
雷达料位计广泛应用于汽车、船舶、石油化工、冶金等领域，用于控制、监控和检测料位。
它的准确性和快速响应能够更好的满足客户的需求，可以用于传统料位计无法满足的场景。
总之，高频雷达料位计技术具有准确性高、响应速度快、操作安全、使用寿命长等优点，并且用于检测料位具有很广泛的应用领域，是很多行业的理想灌料测量设备。

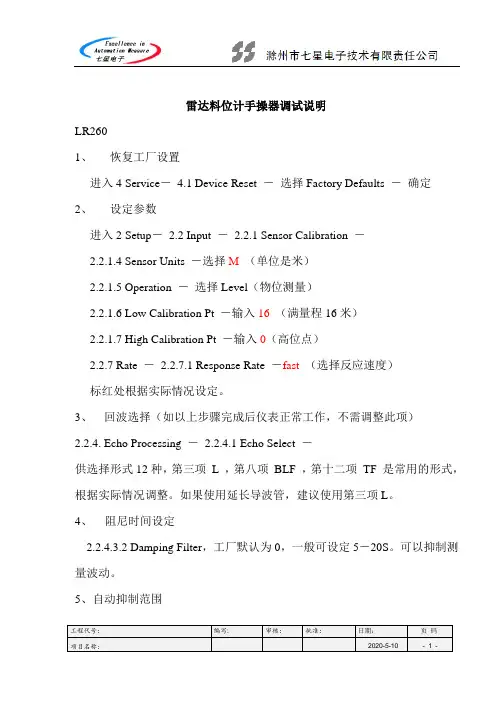

工程代号： 编写: 审核： 批准： 日期： 页 码雷达料位计手操器调试说明 LR260 1、恢复工厂设置进入4 Service － 4.1 Device Reset － 选择Factory Defaults － 确定 2、设定参数进入2 Setup － 2.2 Input － 2.2.1 Sensor Calibration － 2.2.1.4 Sensor Units －选择M （单位是米） 2.2.1.5 Operation － 选择Level （物位测量） 2.2.1.6 Low Calibration Pt －输入16 （满量程16米） 2.2.1.7 High Calibration Pt －输入0（高位点）2.2.7 Rate － 2.2.7.1 Response Rate －fast （选择反应速度） 标红处根据实际情况设定。
3、 回波选择（如以上步骤完成后仪表正常工作，不需调整此项） 2.2.4. Echo Processing － 2.2.4.1 Echo Select －供选择形式12种，第三项 L ，第八项 BLF ，第十二项 TF 是常用的形式，根据实际情况调整。
如果使用延长导波管，建议使用第三项L 。
4、 阻尼时间设定2.2.4.3.2 Damping Filter ，工厂默认为0，一般可设定5－20S 。
可以抑制测量波动。
5、自动抑制范围工程代号： 编写: 审核： 批准： 日期： 页 码2.2.5.3 Auto Suppression Range 工厂默认为1.00M ，可以根据实际情况设置范围是0－30M 。
一般设置为法兰下端面至喇叭天线的长度加20－30CM 。
2.2.5.2 Auto False Echo Suppression 虚假波抑制学习， 选择Learn ，等待变为On ，设置成功。
6、波形图3.1 Echo Profile ,观察波峰位置。

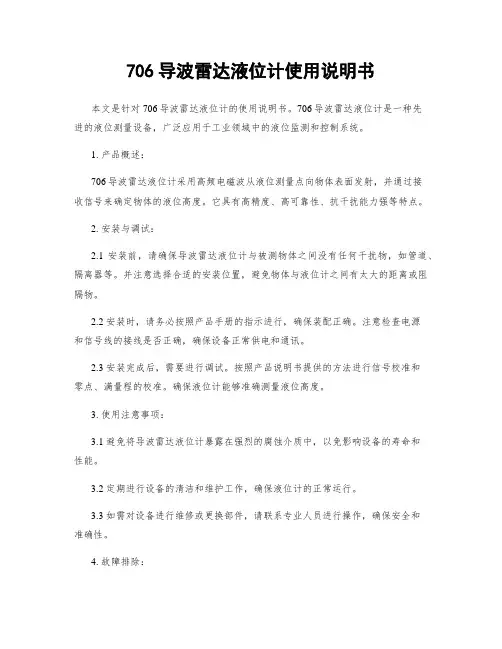

706导波雷达液位计使用说明书本文是针对706导波雷达液位计的使用说明书。
706导波雷达液位计是一种先进的液位测量设备，广泛应用于工业领域中的液位监测和控制系统。
1. 产品概述：706导波雷达液位计采用高频电磁波从液位测量点向物体表面发射，并通过接收信号来确定物体的液位高度。
它具有高精度、高可靠性、抗干扰能力强等特点。
2. 安装与调试：2.1 安装前，请确保导波雷达液位计与被测物体之间没有任何干扰物，如管道、隔离器等。
并注意选择合适的安装位置，避免物体与液位计之间有太大的距离或阻隔物。
2.2 安装时，请务必按照产品手册的指示进行，确保装配正确。
注意检查电源和信号线的接线是否正确，确保设备正常供电和通讯。
2.3 安装完成后，需要进行调试。
按照产品说明书提供的方法进行信号校准和零点、满量程的校准。
确保液位计能够准确测量液位高度。
3. 使用注意事项：3.1 避免将导波雷达液位计暴露在强烈的腐蚀介质中，以免影响设备的寿命和性能。
3.2 定期进行设备的清洁和维护工作，确保液位计的正常运行。
3.3 如需对设备进行维修或更换部件，请联系专业人员进行操作，确保安全和准确性。
4. 故障排除：在使用706导波雷达液位计过程中，可能会遇到一些故障。
以下是一些常见故障及其排除方法：4.1 信号弱或无法接收到信号：请检查供电线路是否正常连接，并确认安装位置是否正确。
4.2 信号不稳定：请检查天线是否受到干扰或损坏，并清除可能影响信号传输的因素。
4.3 无法准确测量液位高度：请先检查设备是否进行了正确的校准。
如果问题仍然存在，请联系供应商或专业人员进行进一步处理。
以上是706导波雷达液位计的使用说明书。
希望本说明书能够帮助你正确安装、使用和维护导波雷达液位计，确保设备的正常运行。
如果有任何疑问或需要进一步的帮助，请随时联系我们的客服部门。
