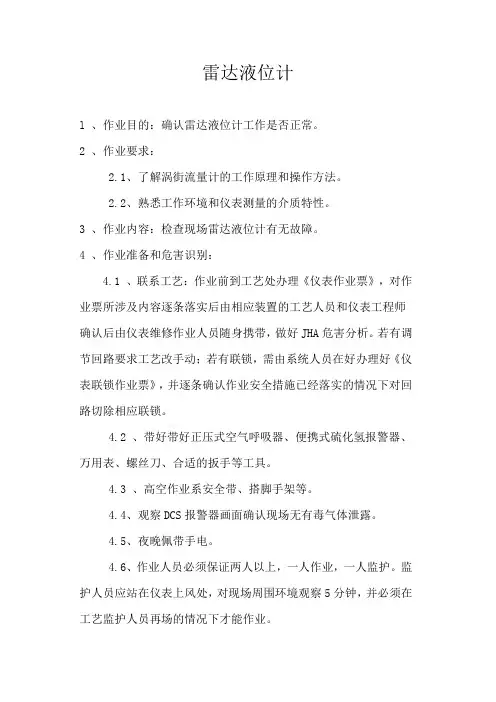

雷达液位计l 、作业目的：确认雷达液位计工作是否正常。
2 、作业要求：2.1、了解涡街流量计的工作原理和操作方法。
2.2、熟悉工作环境和仪表测量的介质特性。
3 、作业内容：检查现场雷达液位计有无故障。
4 、作业准备和危害识别：4.1 、联系工艺：作业前到工艺处办理《仪表作业票》，对作业票所涉及内容逐条落实后由相应装置的工艺人员和仪表工程师确认后由仪表维修作业人员随身携带，做好JHA危害分析。
若有调节回路要求工艺改手动；若有联锁，需由系统人员在好办理好《仪表联锁作业票》，并逐条确认作业安全措施已经落实的情况下对回路切除相应联锁。
4.2 、带好带好正压式空气呼吸器、便携式硫化氢报警器、万用表、螺丝刀、合适的扳手等工具。
4.3 、高空作业系安全带、搭脚手架等。
4.4、观察DCS报警器画面确认现场无有毒气体泄露。
4.5、夜晚佩带手电。
4.6、作业人员必须保证两人以上，一人作业，一人监护。
监护人员应站在仪表上风处，对现场周围环境观察5分钟，并必须在工艺监护人员再场的情况下才能作业。
5 、作业方法：5.1、液位无指示的检查处理方法：5.1.1、检查电源是否与铭牌相符、电源极性是否正确及检查接线端子是否接好。
5.1.2、对比度是否正常，若对比度正常则显示模块损坏，更换备件。
5.1.3、输出电流是否在3.6-22mA之间，若不在，则电子模块故障，更换备件。
5.2、液位显示不准的检查处理方法：5.2.1、检查参数基本设置，以E+H雷达液位计为例，重点检查罐体形状、介质状态、介电常数、空标、满标等参数是否设置正确。
5.2.2、若知道实际液位可做干扰抑制设置。
5.2.3、对液硫、硫磺粉等介质应首先考虑是否探头被污染，清洁探头。
5.2.4、条件允许的情况下，可拆出对准附近墙壁，测量到墙壁的距离，以判断其测量是否准确。
5.2.5、如有报警代码，可以根据代码查说明书，排除故障。
6、检查与验收：6.1、确保接线端子紧固，观察仪表指示正常无误，报警和故障消除后，对需要保温的现场对仪表保温进行恢复，对现场场地进行清理。
长恒仪表GDUL系列导波雷达物位计选型说明书淄博长恒仪表有限公司地址：山东省淄博市开发区鲁泰大道61号－2 邮编：255000 电话：0533－6219770 传真：0533－3588202北京办事处地址：北京市中关村北二条12号楼401室邮编：100080 电话：010－62581023 138********传真：010－62581023电子邮件：hcr6281@导波雷达物位计一、原理导波雷达物位计发出高频脉冲沿着导波组件（钢缆或刚棒）传播，当雷达波遇到被测介质时，由于介电常数发生突变，引起部分脉冲波的反射，并沿着导波组件还回。
介电常数变化越大，反射波越强。
由于雷达波的传输速度是恒定的，所以雷达物位计只要计算出发射与接收雷达波的时间间隔，就可以计算出液位空高，量程减去空高就是实际液位高度。
以上是测量液位的原理，导波雷达物位计用于界面测量的原理与上面类似，测量的前提是上层介质比下层介质的相对介电常数小10以上，以便有足够大的回波信号供仪表判断。
二、特点z 采用EchoDiscovery 先进的回波处理技术；z 316L 、PTFE 和陶瓷材质，适合强酸强碱等腐蚀场合； z 应用范围广，料位、液位、界面均可测量；z 同轴、双棒、双缆导波组件，超低介电常数测量； z 独特的表头散热结构，适合高温高压介质液位测量。
三、技术参数1、 UL31普通型导波雷达物位计（见图1）应用场合：液体和固体均可 导波组件：钢缆和钢棒组件直径：Φ6、Φ8、Φ10mm 组件材质：316L ／PTFE最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT防爆等级：ExiaⅡCT6 图1 UL31型导波雷达物位计 防护等级：IP662、 UL32防腐型导波雷达物位计（见图2）应用场合：强腐蚀性液体 导波组件：Φ10mm PTFE 最大量程：6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃ 过程连接：法兰PTFE电缆接线：M20×1.5或½NPT钢缆钢棒应用场合：小介电常数液体介质 组件型式：同轴 组件直径：Φ28mm组件材质：316L ／PTFE 最大量程：6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃ 过程连接：法兰316L电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图3 UL33型导波雷达物位计 4、 UL34高温型导波雷达物位计（见图4）应用场合：高温高压液体介质 组件型式：钢缆和钢棒 组件直径：Φ8、Φ10mm 组件材质：316L ／陶瓷最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～200℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图4 UL34型导波雷达物位计 5、 UL35超高温型导波雷达物位计（见图5）应用场合：高温高压液体介质导波组件：Φ6、Φ10mm／钢缆和钢棒 组件材质：316L ／陶瓷 最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～400bar 工作温度：－200～400℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT钢缆 钢缆钢棒钢棒应用场合：小介电常数液体和固体均可 导波组件：双钢缆和双钢棒 组件直径：Φ4、Φ8 组件材质：316L ／PTFE最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图6 UL36型导波雷达物位计 四、安装要求z 避免接触容器内的设施和进出料口； z 建议安装于容器直径1／6～1／4处；z 量程范围内，导波缆、棒、管等不要碰壁； z 选择探头长度时，适当加长，安装时可以根据现场实际情况把探头剪短； z 容器接管的长度见图7所示。

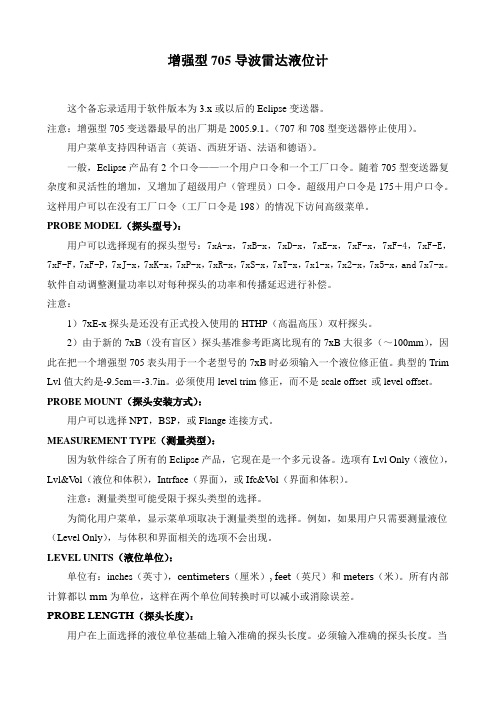

增强型705导波雷达液位计这个备忘录适用于软件版本为3.x或以后的Eclipse变送器。
注意：增强型705变送器最早的出厂期是2005.9.1。
（707和708型变送器停止使用）。
用户菜单支持四种语言（英语、西班牙语、法语和德语）。
一般，Eclipse产品有2个口令——一个用户口令和一个工厂口令。
随着705型变送器复杂度和灵活性的增加，又增加了超级用户（管理员）口令。
超级用户口令是175＋用户口令。
这样用户可以在没有工厂口令（工厂口令是198）的情况下访问高级菜单。
PROBE MODEL（探头型号）：用户可以选择现有的探头型号：7xA-x，7xB-x，7xD-x，7xE-x，7xF-x，7xF-4，7xF-E，7xF-F，7xF-P，7xJ-x，7xK-x，7xP-x，7xR-x，7xS-x，7xT-x，7x1-x，7x2-x，7x5-x，and 7x7-x。
软件自动调整测量功率以对每种探头的功率和传播延迟进行补偿。
注意：1）7xE-x探头是还没有正式投入使用的HTHP（高温高压）双杆探头。
2）由于新的7xB（没有盲区）探头基准参考距离比现有的7xB大很多（～100mm），因此在把一个增强型705表头用于一个老型号的7xB时必须输入一个液位修正值。
典型的Trim Lvl值大约是-9.5cm＝-3.7in。
必须使用level trim修正，而不是scale offset 或level offset。
PROBE MOUNT（探头安装方式）：用户可以选择NPT，BSP，或Flange连接方式。
MEASUREMENT TYPE（测量类型）：因为软件综合了所有的Eclipse产品，它现在是一个多元设备。
选项有Lvl Only（液位），Lvl&V ol（液位和体积），Intrface（界面），或Ifc&V ol（界面和体积）。
注意：测量类型可能受限于探头类型的选择。
为简化用户菜单，显示菜单项取决于测量类型的选择。
液位部分（导波雷达液位变送器）技术条件书1 技术要求1.1标准液位照下列有关国际标准。
本技术规范书中涉及的所有标准，均为截止到招标人发出本监测系统订单之日的最新版本。
若发现本技术规范书与参照的标准之间有不一致之处，投标人应向招标人指明。
投标人也可提出其它相当的替代标准，但需经招标人确认。
-- ANSI 美国国家标准协会-- ASME 美国机械工程师协会-- ASTM 美国试验材料协会-- IEEE 电气及电子工程师协会-- ISA 美国仪表协会-- NESC 国家电气安全标准-- NEMA 全国电气制造商协会-- NFPA 国家消防协会-- SAMA 科学仪器制造商协会-- IEC 国际电工委员会1.2 技术要求1.2.1 本技术条件书对液位测量仪表设备提出了相关技术要求，投标方应根据技术要求进行报价。
1.2.2 导波雷达液位变送器应根据使用条件进行选择，必须选用质量可靠、在国内其他电厂相同场合至少有两年运行业绩的进口产品。
1.2.3 安装型式：导波雷达液位变送器顶装在外置浮筒室上。
1.2.4 导波雷达液位变送器接液材料应为不锈钢。
外筒材质为不锈钢。
1.2.5 导波雷达液位变送器的外罩的防护等级应不低于IP65标准。
1.2.6 导波雷达液位变送器的导波杆的结构材料和焊接工艺必须符合ANSI B31.1标准。
1.2.7导波雷达液位变送器的导波杆必须采用蒸汽专用型，要求导波杆在饱和蒸汽条件下最大耐压11Mpa,最大耐温315C。
1.2.8 为了使导波雷达液位变送器的电路和液晶部分能够在-40C~+70C 的工作温度条件，要求变送器和导波杆之间有隔热层。
1.2.9导波雷达液位变送器和导波杆之间的隔热层必须使用适合饱和蒸汽条件的氧化铝和PEEK（高温塑料）为绝热材料，抗蒸汽用O型密封圈要求使用Aegis PF128 材料。
1.2.10 电气连接尺寸为3/4”NPT。
1.2.11 工艺介质：水和蒸汽。
1.2.13 导波雷达液位变送器配外置浮筒室与箱体的连接方式：侧侧。
雷达液位计说明书
雷达液位计是一种用于测量储罐或容器中液体（如水、石油、
化学品等）的液位高度的仪器。
雷达液位计通常由天线、发射器、
接收器和处理单元组成。
它利用雷达波（无线电波）来测量液位，
通过发送雷达波并接收反射波的时间差来计算液位高度。
首先，让我们从雷达液位计的工作原理开始说明。
雷达液位计
发射雷达波，并测量这些波在液体表面和返回时所花费的时间。
由
于雷达波在空气和液体中的传播速度不同，因此可以根据时间差来
计算液位高度。
这种测量方法非常精确，并且不受液体的温度、压
力或化学性质的影响，因此在工业领域得到广泛应用。
其次，雷达液位计的优点是非常适合在恶劣环境下使用，例如
高温、高压或腐蚀性液体的储罐。
它还可以实现远距离测量，无需
直接接触液体，因此具有较长的使用寿命和较少的维护需求。
此外，雷达液位计通常具有较高的精度和稳定性，适用于各种工业应用场景。
此外，雷达液位计通常具有多种输出选项，可以通过模拟信号、数字信号或现场总线接口将测量结果传输给控制系统。
它还可以配
备各种附件，如防爆外壳、加热器、搅拌器等，以适应不同的工艺要求和环境条件。
最后，雷达液位计的安装和维护也需要注意一些事项。
安装时应确保天线与液体表面之间没有障碍物，以确保准确的测量。
在使用过程中，需要定期检查天线和电子元件的工作状态，并注意清洁和维护设备，以确保其正常运行。
总的来说，雷达液位计是一种高精度、稳定性强、适应性广泛的液位测量仪器，适用于各种工业场合的液位监测和控制。
希望以上内容能够帮助你更好地了解雷达液位计的相关信息。
导波雷达物位计使用说明书目 录测量原理 (1)仪表概况 (2)结构尺寸 (3)安装要求 (4)电气连接 (5)仪表调试 (8)1● 测量原理导波雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。
发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
容器中存在两种不同介质，当上面一层的介质介电常数较小，而下面的介质介电常数较大时，高频微脉冲沿着探测组件传播遇到上层介质时，由于其介电常数较小，因而有极少的能量被这一层介面反射，而大部分能量穿透上层介质继续向下传播，遇到两层的介面时，由于下层介质的介电常数较大，因而会有较大的能量被反射回来。
因而导波雷达是可以测量两种不同介质的介面，其测量条件是上层介质不导电或其介电常数比下层介质介电常数小10以上。
✧ 产品特点多种过程连接方式及探测组件的型式，使得KFL63X 系列导波雷达物位计适于各种复杂工况及应用场合。
如：高温、高压及小介电常数介质等。
公司引进德国领先的过程自动化控制技术，在原装芯片基础上成功开发出独特的回波处理技术，使得仪表在多个虚假回波的工况下，可正确地确认真实回波，可以应用于各种复杂工况。
具有以下特点：频率高、能量更集中，具有更强抗干扰能力，大大提高了测量精度和可靠性； 同轴式导波天线，获得更小的盲区、更强的回波信号； 对蒸汽和泡沫有很强的强抗干扰能力，使测量不受影响；各种特殊复杂工况的测量，如高温、高压及小介电常数介质的测量等； 接触式、高可靠性，免维护的仪表。
2● 导波雷达物位计产品概况:外 形KFL631系列KFL632系列KFL633系列应用场合 各种酸、碱等腐蚀性液体测量全四氟密封天线，耐强酸碱腐蚀高温、高压液体测量 小介电常数介质液体及固体测量最大量程 杆式6m缆式30杆式6m缆式30双杆式6m双缆式30测量精度±10mm ±10mm ±10mm过程连接 螺纹G1½A、 G2A、 1½NPTPTFE/不锈钢法兰螺纹G1½A、 G2A、 1½NPTPTFE/不锈钢法兰螺纹G1½A、 G2A、 1½NPTPTFE/不锈钢法兰过程温度 -40…150°C -40～200°C-80～400°C-40-100°C过程压力 (-0.1-1.6)Mpa(-0.1-4)MPa(-0.1～4)Mpa(-0.1～40)MPa(-0.1～4)Mpa信号输出 两线制/四线制4-20mA/HART两线制/四线制4-20mA/HART两线制/四线制4-20mA/HART电 源两线制DC24V四线制DC24V /AC220V两线制DC24V四线制DC24V /AC220V两线制DC24V四线制DC24V /AC220V探杆结构杆式/缆式 单杆/缆式 双杆/双缆探杆材质 不锈钢外包PTFE不锈钢316L/PTFE不锈钢316L/陶瓷 不锈钢316L/PTFE探杆直径Φ10mmΦ28mm同轴式导波标准 标准3● 结构尺寸（单位：mm）型外壳/材质：PBT/AL/316L型外壳/材质：AL 两室KFL631KFL632KFL6334● 安装要求基本要求在整个量程内确保缆或棒不要接触到内部障碍物，因此安装时应尽可能避开罐内设施，如：人梯、限位开关、加热设备、支架等。
雷达液位计（非接触式测量）木雨林风简介雷达液位计发射能量很低的极短的微波脉冲通过天线系统发射并接收。
雷达波以光速运行。
运行时间可以通过电子部件被转换成物位信号。
一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
雷达物位计即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的分析出物位的回波。
输入天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。
正确的回波信号识别由智能软件完成，精度可达到毫米级。
距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2其中C为光速因空罐的距离E已知，则物位L为：L=E-D输出通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。
对应于4－20mA输出。
应用介质：智能雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。
波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。
编辑本段产品介绍编辑本段安装说明推荐距离（1）墙至安装短管的外壁：离罐壁为罐直径1/6处，最小距离为200mm。
雷达液位计(导波)不能安装在入料口的上方（4）。
不能安装在中心位置（3），如果安装在中央，会产生多重虚假回波，干扰回波会导致信号丢失。
编辑本段注意事项1：测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。
2：若介质为低介电常数当其处于低液位时。
3：理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。
4：对于过溢保护，可定义一段安全距离附加在盲区上。
5：最小测量范围与天线有关。
测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。

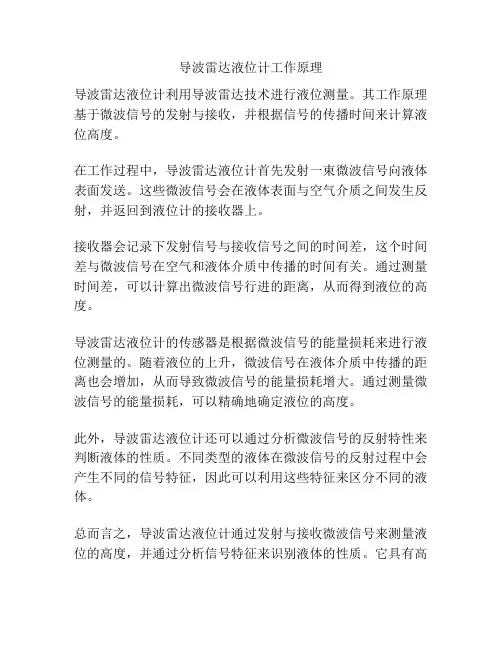

导波雷达液位计工作原理
导波雷达液位计利用导波雷达技术进行液位测量。
其工作原理基于微波信号的发射与接收，并根据信号的传播时间来计算液位高度。
在工作过程中，导波雷达液位计首先发射一束微波信号向液体表面发送。
这些微波信号会在液体表面与空气介质之间发生反射，并返回到液位计的接收器上。
接收器会记录下发射信号与接收信号之间的时间差，这个时间差与微波信号在空气和液体介质中传播的时间有关。
通过测量时间差，可以计算出微波信号行进的距离，从而得到液位的高度。
导波雷达液位计的传感器是根据微波信号的能量损耗来进行液位测量的。
随着液位的上升，微波信号在液体介质中传播的距离也会增加，从而导致微波信号的能量损耗增大。
通过测量微波信号的能量损耗，可以精确地确定液位的高度。
此外，导波雷达液位计还可以通过分析微波信号的反射特性来判断液体的性质。
不同类型的液体在微波信号的反射过程中会产生不同的信号特征，因此可以利用这些特征来区分不同的液体。
总而言之，导波雷达液位计通过发射与接收微波信号来测量液位的高度，并通过分析信号特征来识别液体的性质。
它具有高
精度、可靠性强以及适用于各种液体的特点，因此在工业控制和流程测量中被广泛应用。

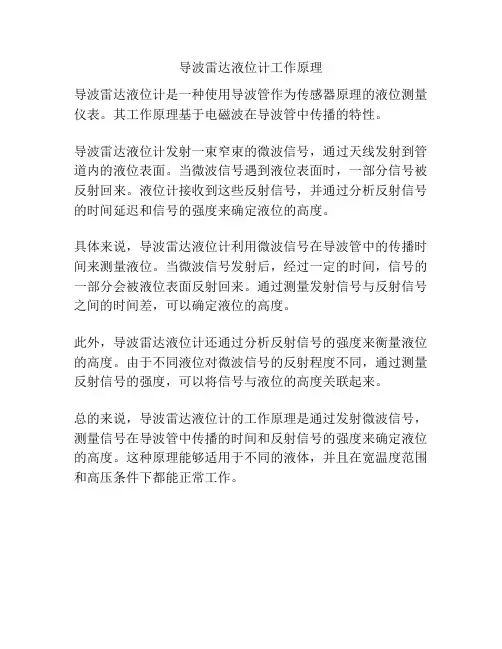

导波雷达液位计工作原理
导波雷达液位计是一种使用导波管作为传感器原理的液位测量仪表。
其工作原理基于电磁波在导波管中传播的特性。
导波雷达液位计发射一束窄束的微波信号，通过天线发射到管道内的液位表面。
当微波信号遇到液位表面时，一部分信号被反射回来。
液位计接收到这些反射信号，并通过分析反射信号的时间延迟和信号的强度来确定液位的高度。
具体来说，导波雷达液位计利用微波信号在导波管中的传播时间来测量液位。
当微波信号发射后，经过一定的时间，信号的一部分会被液位表面反射回来。
通过测量发射信号与反射信号之间的时间差，可以确定液位的高度。
此外，导波雷达液位计还通过分析反射信号的强度来衡量液位的高度。
由于不同液位对微波信号的反射程度不同，通过测量反射信号的强度，可以将信号与液位的高度关联起来。
总的来说，导波雷达液位计的工作原理是通过发射微波信号，测量信号在导波管中传播的时间和反射信号的强度来确定液位的高度。
这种原理能够适用于不同的液体，并且在宽温度范围和高压条件下都能正常工作。

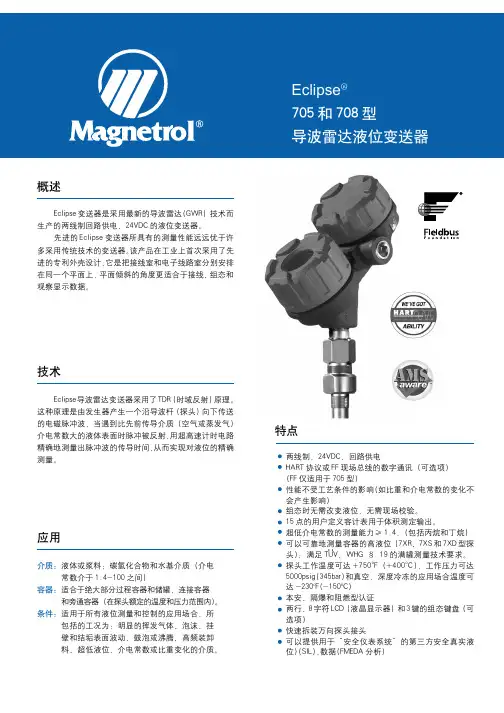

Eclipse 705型导波雷达液位计在某核电厂应用及其常见故障摘要：本文以Eclipse705型导波雷达液位计在某核电厂汽水分离再热器系统应用为例，其测量原理TDR时域反射原理，用超高速计时电路精确地测量出脉冲波的传导时间，从而实现对液位的精确测量，具有很高的精度。
本文介绍了导波雷达液位计的基本结构、工作原理、蒸汽补偿原理、调试方法及常见的故障现象和解决方法，为以后检修工作提供参考。
关键词：导波雷达；测量原理；解决方法概述某核电厂中导波雷达液位计用来监测汽水分离再热器疏水罐液位高度，他直接控制疏水罐的液位。
随着工业智能化的发展，微电子技术在导波雷达测量液位测量上的应用，使导波雷达性能和功能有了大的进步。
导波雷达液位计运用先进的雷达测量技术，以其优良的性能，尤其是在槽罐中有搅拌、温度高、蒸汽大、介质腐蚀性强、易结疤等恶劣的测量条件下，显示出其卓越的性能，在工业生产中发挥着越来越重要的作用。
1 Eclipse 705型导波雷达液位计在汽水分离再热器系统中的应用在某核电厂中，每台汽水分离再热器的疏水包括三个独立的疏水系统：汽水分离器、抽汽再热器和新蒸汽再热器疏水系统，有三个疏水箱，各个疏水系统的水利用重力疏至对应的疏水罐中，确保电站的安全。
水分离再热器内部由于在启停机和低负荷工况下内部为负压，差压变送器在这种工况下负压侧水柱被抽空导致测量不准，因此将疏水箱液位计换型为高温补偿型导波雷达液位计，并采用外装测量筒式安装方式便于检修。
2 导波雷达液位计的基本结构在某核电厂中，探杆安装在与疏水罐底部连通的测量筒内探测实际液位，表头固定在测量筒附近地面的地桩上，分体式安装方式可实现在线检修，具体安装图详见图1。
图1 导波雷达安装图现场安装图3导波雷达液位计测量原理Eclipse 705型导波雷达液位变送器采用了TDR（时域反射）原理。
这种原理是由发生器产生一个沿导波杆（探头）向下传送的电磁脉冲波，当遇到比先前传导介质（空气或蒸发气）介电常数大的液体表面时脉冲被反射，用超高速计时电路精确地测量出脉冲波的传导时间，从而实现对液位的精确测量，具体测量原理见下图2。
导波雷达物位计说明书工作原理：导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。
它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。
根据测量能量波运动过程的时间差来确定物位变化情况。
由电子装置对微波信号进行处理，最终转化成与物位相关的电信号。
能量辐射水平低，该设备使用能量波的是脉冲能量波（频率一般比智能雷达物位计低）。
一般脉冲能量波的最大脉冲能量为1mW左右（平均功率为1μW左右），不会对其他设备以及人员造成辐射伤害。
适用范围及特点：导波微波物位仪表用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。
具有以下特点1、通用性强：可用于连续测量液体及固体粉料、粒料及液体的物位；缆式探头：主要用于测量液体及固体料位，最大测量距离35米；杆式探头：主要用于液体；同轴杆式探头：用于液体；并可应用于腐蚀、冲击等恶劣场合；可向系统提供HART、4…20Ma、PROFIBUS-PA、基金会现场总线等信号接口；2、防挂料：独特的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护：测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰：接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确可靠：测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
另外：探杆和探缆可更换；HART或PROFIBUS-PA通信协议及基金会现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件实现简单的组态设定和编程型号及说明：TQ-DLUL厂家代号C1 8㎜缆式探头/不锈钢（最大量程35m、-40~250℃）探头型式及材料C2 10㎜杆式探头/不锈钢（最大量程6m、-40~250℃）C3 同轴管式探头/不锈钢（最大量程6m、-40~350℃）0 螺纹连接过程连接1 标准法兰0 一体化（普通型）电子部件相关1 分离型（3m电缆）2 其他P 普通型防爆选项I 本安型1 现场显示显示及编程器2 编程器3 现场显示+编程器4 无其他选项X 客户的特殊要求：如防爆外壳、量程等测量范围TQ-DLUL C系列导波雷达物位计具有使用范围广、量程大等特点。
目录导波雷达物位计1．产品概述•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••2 2．仪表介绍••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3 3．安装指南••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••4 4．接线方式•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••7 5．调试•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••7 6．仪表尺寸•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••8 7．仪表线性••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••9 8．技术参数•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••10 9．产品选型•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••11导波雷达物位计1. 产品概述1.1测量原理导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。
探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。
