磨料流加工中有效磨粒工况对加工结果影响的仿真分析发布时间：2023-02-17T02:37:42.150Z 来源：《教育学文摘》2022年第9月19期作者：张志斌[导读] 利用Abaqus软件构建磨料流加工仿真模型，对加工过程中近壁粒子运动状态进行仿真分析。
通过比较可知，有效磨粒所受的压强对Mises应力有显著影响，磨料流速有明显但非线性的影响。
张志斌（安徽水利水电职业技术学院，安徽合肥 230000）摘要：利用Abaqus软件构建磨料流加工仿真模型，对加工过程中近壁粒子运动状态进行仿真分析。
通过比较可知，有效磨粒所受的压强对Mises应力有显著影响，磨料流速有明显但非线性的影响。
结果为后续磨料流加工仿真研究提供理论依据与模型支持。
构建磨料流加工模型研究加工机理提供理论依据与模型支持。
关键词：磨料流加工；Abaqus；数值模拟引言磨料流加工（Abrasive Flow Machining, AFM）是1960年后开发的新型加工工艺，McCarty[1]称其为挤压珩磨法。
随着有限元算法的完善与CAE技术的发展，学者尝试通过仿真手段进行研究。
Junye Li[2]等人研究磨粒流加工工艺中的微孔磨粒流加工技术，通过控制磨粒筒活塞的运动速度来控制工件与磨粒流的相对运动，提高加工精度和效率。
Jain[3]等人采用有限元法分析磨料流加工外表面过程，他们发现当工件所受剪切应力低于屈服应力时，粘塑性物质可视为刚性物质。
超过屈服应力，粘塑性物质可视为牛顿流体。
Bo Tang[4]等人基于液固两相流耦合理论和连续介质理论，建立了面向模具结构面精密加工的软性磨料黏结流动力学模型。
1 磨料流加工仿真研究1.1 基本假设（1）磨料流动为稳定流动；（2）固相、液相均无相变；（3）将磨料中的载体简化为粘弹性边界条件；（4）忽略惯性力作用；（5）满足摩擦条件且摩擦系数保持常数；（6）不考虑热力耦合。
（7）磨粒简化为圆形颗粒。
1.2 模型的建立当使用中低浓度磨料进行抛光时，磨料中的磨粒分布稀疏而均匀，很难形成稳定的力链结构。
硬态切削表面残余应力分析研究李万钟;屈健康;李娜娜;徐颖强;郭彩虹【摘要】以轴承钢GCr15为研究对象，根据热-弹塑性有限元理论，建立了热力耦合的二维正交硬态切削模型。
根据硬态切削的特点，在硬态切削有限元模型中设置了未预先设置分离线的点面接触并选择了Johnson-Cook材料本构模型，通过有限元分析计算，得到了不同切削参数和刀具几何参数条件下已加工表面残余应力的模拟结果。
对结果进行比较分析得出，最大压残余应力出现在工件表面，沿着深度的增加工件内部的残余应力由残余压应力转化为残余拉应力，并逐渐趋向于零。
这对于控制和提高硬态切削工件表面质量具有重要的理论指导意义。
%Taking bearing steel GCr15 as the object, the thermal-mechanical 2D orthogonal hard cut-ting simulation model is established based on the thermal elastic-plastic mechanics. The finite element model of hard cutting is established with the point-surface contact of fail-ing to set separation line and the Johnson-Cook material constitutive model according to the characteristics of the hard cutting. The effects of the cutting parameters and cut-ting tool’s geometric on the residual stress of the machined surface are obtained by the ABAQUS software. The results indicate that maximum compressive residual stress exists in surface, the compressive residual stress translates into tensile residual stress along the increasing of depth inside the workpiece, and gradually tends to zero. It has impor-tant theoretical guiding significance for controlling and improving the workpiece surface of hard cutting.【期刊名称】《航空制造技术》【年(卷),期】2015(000)006【总页数】5页(P64-68)【关键词】硬态切削;热力耦合;温度场;残余应力;有限元【作者】李万钟;屈健康;李娜娜;徐颖强;郭彩虹【作者单位】西北工业大学机电学院;西北工业大学机电学院;西北工业大学机电学院;西北工业大学机电学院;中航光电科技股份有限公司【正文语种】中文随着切削技术的发展，尤其是超硬刀具材料陶瓷、聚晶立方氮化硼（PCBN）的出现，使得精密切削加工淬硬钢成为可能，产生了“以车带磨”的硬态切削加工技术。

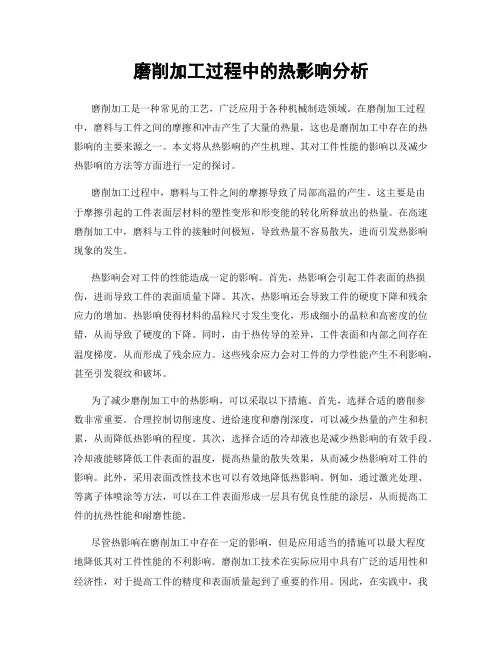

磨削加工过程中的热影响分析磨削加工是一种常见的工艺，广泛应用于各种机械制造领域。
在磨削加工过程中，磨料与工件之间的摩擦和冲击产生了大量的热量，这也是磨削加工中存在的热影响的主要来源之一。
本文将从热影响的产生机理、其对工件性能的影响以及减少热影响的方法等方面进行一定的探讨。
磨削加工过程中，磨料与工件之间的摩擦导致了局部高温的产生。
这主要是由于摩擦引起的工件表面层材料的塑性变形和形变能的转化所释放出的热量。
在高速磨削加工中，磨料与工件的接触时间极短，导致热量不容易散失，进而引发热影响现象的发生。
热影响会对工件的性能造成一定的影响。
首先，热影响会引起工件表面的热损伤，进而导致工件的表面质量下降。
其次，热影响还会导致工件的硬度下降和残余应力的增加。
热影响使得材料的晶粒尺寸发生变化，形成细小的晶粒和高密度的位错，从而导致了硬度的下降。
同时，由于热传导的差异，工件表面和内部之间存在温度梯度，从而形成了残余应力。
这些残余应力会对工件的力学性能产生不利影响，甚至引发裂纹和破坏。
为了减少磨削加工中的热影响，可以采取以下措施。
首先，选择合适的磨削参数非常重要。
合理控制切削速度、进给速度和磨削深度，可以减少热量的产生和积累，从而降低热影响的程度。
其次，选择合适的冷却液也是减少热影响的有效手段。
冷却液能够降低工件表面的温度，提高热量的散失效果，从而减少热影响对工件的影响。
此外，采用表面改性技术也可以有效地降低热影响。
例如，通过激光处理、等离子体喷涂等方法，可以在工件表面形成一层具有优良性能的涂层，从而提高工件的抗热性能和耐磨性能。
尽管热影响在磨削加工中存在一定的影响，但是应用适当的措施可以最大程度地降低其对工件性能的不利影响。
磨削加工技术在实际应用中具有广泛的适用性和经济性，对于提高工件的精度和表面质量起到了重要的作用。
因此，在实践中，我们需要深入研究磨削加工中的热影响机理，不断总结经验，并结合新材料和新工艺，进一步提高磨削加工的精度和效率。
表面残余应力测试技术研究及应用现状表面残余应力测试技术研究及应用现状摘要: 在生产、处理或加工材料的过程中，由于材料的局部区域的不均匀塑性变形，产生了残余应力。
残余应力对疲劳强度、抗蚀性、尺寸稳定性、相变、硬度等均有影响; 提高表面塑变抗力，降低表层的有效拉应力，可以抑制疲劳裂纹的萌生和扩展，提高疲劳强度。
本文主要介绍一些常用的表面残余应力的测试技术以及应用现状。
关键词:表面残余应力;X －射线衍射; 测试参数金属材料在热处理、表面处理、表面改性、塑性变形加工等各种冷热加工之后或在切削、研磨、装配、铸造、焊接等加工工艺之后，材料的局部区域产生了不均匀的塑性变形，必然会产生内应力。
残余应力是一种弹性应力，它与材料中局部区域存在的残余弹性应变相联系，是材料中发生了不均匀的弹性形变或不均匀的弹塑性变形而引起的，或者说是材料的弹性各向异性或塑性各向异性的反映。
这种残余应力对疲劳强度、抗蚀性、尺寸稳定性、相变、硬度等均有影响。
此外，绝大多数机件的疲劳破坏是从表面开始的。
由于残余应力而影响或导致的机械零件失效达50% 以上，这也是工程界越来越关注的产品失效问题。
下面就介绍几种表面残余应力的测定技术。
目前广泛应用的残余应力测试方法可分为两大类：物理方法和机械方法。
物理法有X 射线法、磁测法和超声波法等；机械法也称应力释放法如电侧（盲孔、切割、套孔及逐次去层）法及光弹贴片钻孔法。
此外, 近些年还出现了硬度测定法、压痕测定法、全息干涉法、错位散斑干涉法、脆性涂层法等。
一、测定法简单介绍X 射线测定法X 射线衍射技术来测定材料中的残余应力，其测定的基本原理是基于X 射线衍射理论。
当一束具有一定波长λ的X 射线照射到多晶体上时，会在一定的角度2θ上接收到反射的X 射线强度极大值( 即所谓衍射峰) ，这便是X 射线衍射现象( 如下图) 。
X 射线的波长λ、衍射晶面间距d 和衍射角2θ之间遵从著名的布拉格定律:2d sinθ= n λ( n = 1，2，3……)在已知X 射线波长λ的条件下，布拉格定律把宏观上可以测量的衍射角2θ与微观的晶面间距d 建立确定的关系。
对影响机械加工表面质量因素的讨论摘要：本文主要通过对零件表面粗糙度、零件表面层的物理力学性能（加工硬化、残余应力、金相组织的变化与磨削烧伤）等因素的分析和研究，来提高机械加工表面质量的工艺措施。
关键词：表面质量；工艺因素；机械加工；控制措施只有了解和掌握影响机械加工表面质量的因素，才能在生产实践中，采取相应的工艺措施，减少零件因表面质量缺陷而引起的加工质量问题，从而提高机械产品的使用性能、寿命和可靠性。
一、影响加工表面粗糙度的工艺因素（一）切削加工1、刀具的几何参数、材料和刃磨质量刀具的几何参数中对表面粗糙度影响最大主要是副偏角、主偏角、刀尖圆弧半径。
在一定的条件下，减小副偏角、主偏角、刀尖圆弧半径都可以降低表面粗糙度。
在同样条件下，硬质合金刀具加工的表面粗糙度值低于高速钢刀具，而金刚石、立方氮化硼刀具又优于硬质合金，但由于金刚石与铁族材料亲和力大，故不宜用来加工铁族材料。
另外，刀具的前、后刀面、切削刃本身的粗糙度直接影响加工表面的粗糙度，因此，提高刀具的刃磨质量，使刀具前后刀面、切削刃的粗糙度值应低于工件的粗糙度值。
2、切削条件与切削条件有关的工艺因素，包括切削用量、冷却润滑情况。
中、低速加工塑性材料时，容易产生积屑瘤和鳞刺，所以，提高切削速度，减少积屑瘤和鳞刺，减小零件已加工表面粗糙度值；对于脆性材料，一般不会形成积屑瘤和鳞刺，所以，切削速度对表面粗糙度基本上无影响。
进给速度增大，塑性变形也增大，表面粗糙度值增大，所以，减小进给速度可以减小表面粗糙度值，但是，进给量减小到一定值时，粗糙度值不会明显下降。
正常切削条件下，切削深度对表面粗糙度影响不大，因此，机械加工时不能选用过小的切削深度。
合理选用切削液，对工件起到冷却、润滑作用，减少被加工材料的变形和摩擦，降低切削区温度，抑制积屑瘤和鳞刺的生成，是减少表面粗糙度值有效途径。
3、工艺系统的精度和刚度要想获得很小表面粗糙度，要求工艺系统具有足够的运动精度和刚度。
GH4169材料磨削后数控抛光表面残余应力分析高世民;全芳【摘要】CNC Polishing can have a low roughness with a high consistency.The influence of CNC polishing of wool felt wheel on residual stress is investigated.The normal residual stress in the feed direction shows a trend from rise to decline,while in the vertical feel direction it stays unchanged basically and then decreases.The optimized times of polishing is 3.The "Reinforcing Bar" model is put forward in order to explain the impact on the residual stress from polishing.Another polishing experiment is conducted for verifying roughly the impact relation.%数控抛光能够达到一致性较高的表面粗糙度要求.试验研究了羊毛毡轮数控抛光层数对磨削后GH4169表面残余应力的影响,进给方向表面残余正应力随深度增加先升高后下降,而垂直进给方向表面残余正应力先基本不变后下降,优化抛光层数为3层.针对磨削后抛光工艺,提出了“加强筋”模型,将羊毛毡轮抛光过程分为两个阶段,解释了抛光对表面残余应力的影响机理,并改变抛光参数进行了初步的试验验证.【期刊名称】《航空制造技术》【年(卷),期】2017(000)007【总页数】4页(P97-100)【关键词】GH4169;抛光;表面完整性;表面残余应力【作者】高世民;全芳【作者单位】北京航空航天大学机械工程及自动化学院,北京100191;北京航空航天大学机械工程及自动化学院,北京100191【正文语种】中文GH4169高温合金在-253～700℃温度范围内具有良好的综合性能，抗疲劳、抗腐蚀、抗氧化性能高[1]，广泛应用于航空发动机压气机叶片[2]。

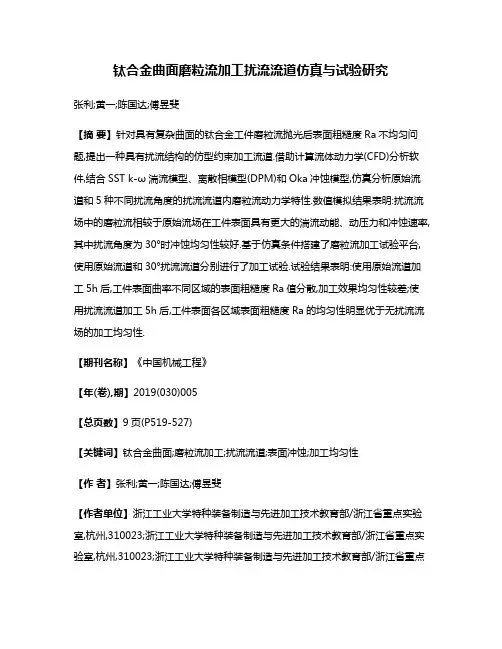

钛合金曲面磨粒流加工扰流流道仿真与试验研究张利;黄一;陈国达;傅昱斐【摘要】针对具有复杂曲面的钛合金工件磨粒流抛光后表面粗糙度Ra不均匀问题,提出一种具有扰流结构的仿型约束加工流道.借助计算流体动力学(CFD)分析软件,结合SST k-ω湍流模型、离散相模型(DPM)和Oka冲蚀模型,仿真分析原始流道和5种不同扰流角度的扰流流道内磨粒流动力学特性.数值模拟结果表明:扰流流场中的磨粒流相较于原始流场在工件表面具有更大的湍流动能、动压力和冲蚀速率,其中扰流角度为30°时冲蚀均匀性较好.基于仿真条件搭建了磨粒流加工试验平台,使用原始流道和30°扰流流道分别进行了加工试验.试验结果表明:使用原始流道加工5h后,工件表面曲率不同区域的表面粗糙度Ra值分散,加工效果均匀性较差;使用扰流流道加工5h后,工件表面各区域表面粗糙度Ra的均匀性明显优于无扰流流场的加工均匀性.【期刊名称】《中国机械工程》【年(卷),期】2019(030)005【总页数】9页(P519-527)【关键词】钛合金曲面;磨粒流加工;扰流流道;表面冲蚀;加工均匀性【作者】张利;黄一;陈国达;傅昱斐【作者单位】浙江工业大学特种装备制造与先进加工技术教育部/浙江省重点实验室,杭州,310023;浙江工业大学特种装备制造与先进加工技术教育部/浙江省重点实验室,杭州,310023;浙江工业大学特种装备制造与先进加工技术教育部/浙江省重点实验室,杭州,310023;浙江工业大学特种装备制造与先进加工技术教育部/浙江省重点实验室,杭州,310023【正文语种】中文【中图分类】TG6640 引言钛合金因具有比强度高、密度低、耐腐蚀性强、热强性好、生物相容性与力学相容性优异等优良特性，已广泛应用于航天航空、船舶、车辆、化工以及医疗等领域，成为材料科学中一个正在发展的新领域[1-4]。
但钛合金工艺性较差，较高的表面硬度使其表面抛光加工困难，尤其是一些具有复杂曲面的钛合金部件(如涡轮叶片、人工关节)，目前主要通过手工进行抛光，效率较低且难以保证效果的均匀性，同时传统加工方法对钛合金工件进行抛光时，摩擦热的产生可能会造成金属黏结现象。

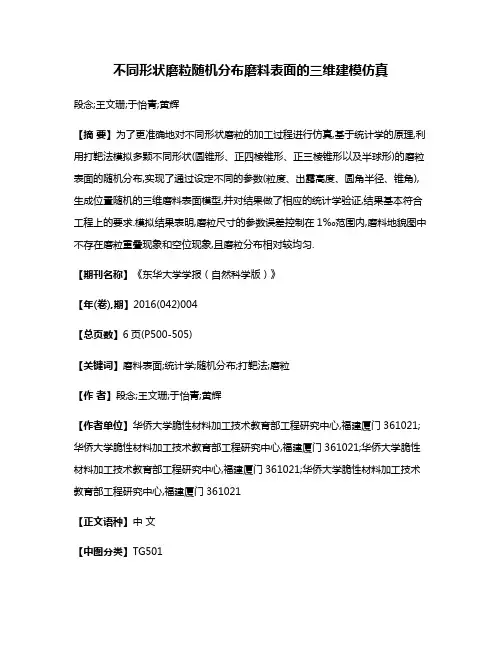

不同形状磨粒随机分布磨料表面的三维建模仿真段念;王文珊;于怡青;黄辉【摘要】为了更准确地对不同形状磨粒的加工过程进行仿真,基于统计学的原理,利用打靶法模拟多颗不同形状(圆锥形、正四棱锥形、正三棱锥形以及半球形)的磨粒表面的随机分布,实现了通过设定不同的参数(粒度、出露高度、圆角半径、锥角),生成位置随机的三维磨料表面模型,并对结果做了相应的统计学验证,结果基本符合工程上的要求.模拟结果表明,磨粒尺寸的参数误差控制在1‰范围内,磨料地貌图中不存在磨粒重叠现象和空位现象,且磨粒分布相对较均匀.【期刊名称】《东华大学学报（自然科学版）》【年(卷),期】2016(042)004【总页数】6页(P500-505)【关键词】磨料表面;统计学;随机分布;打靶法;磨粒【作者】段念;王文珊;于怡青;黄辉【作者单位】华侨大学脆性材料加工技术教育部工程研究中心,福建厦门361021;华侨大学脆性材料加工技术教育部工程研究中心,福建厦门361021;华侨大学脆性材料加工技术教育部工程研究中心,福建厦门361021;华侨大学脆性材料加工技术教育部工程研究中心,福建厦门361021【正文语种】中文【中图分类】TG501磨削过程中的材料去除需要在磨料表面与工作表面发生物理接触的相对运动中实现.与材料发生接触摩擦的每颗磨粒的形状会在一定程度上影响材料去除的模式和工作表面的三维形貌.为了深入研究磨粒的形状对被加工表面三维形貌的影响机制，需要对符合工程实际的多颗磨粒随机分布的表面进行模拟，获得磨粒表面的几何模型，为后续的加工过程的仿真奠定基础.因此，对磨料表面地貌进行模型建立是精密加工领域一直以来的研究热点[1].目前已经有很多的试验技术被开发用于测量砂轮表面地貌，如轮廓测定法、显微镜观察法[2]、测力法[3]、划痕法、印痕法和热电偶法[3].但是通过试验获得的地貌数据受到微观观测方法及观测者个人主观的局限，且所得到的结果针对微纳米尺度精密加工过程而言，误差也较大.因此，对磨料表面进行建模是十分必要的.宏观砂轮形貌特征可从以下4个方面描述: 磨粒突出高度分布、静态平面颗粒密度、晶粒间距分布以及露出磨粒的投影面积百分比.这些指标均是随机变量，且每个磨料表面的特性都独立依赖于其制备过程中的修整情况和使用的技术[4].因此，在磨削系统中，磨料面的形成是一个随机性事件.随机模拟是一种多用途的数字技术，以随机抽样的方式来模拟，本质上是概率性的系统.对磨料面建立随机模型，用概率论和统计学的方法对其描述和求解是非常重要的一种方法.文献[5-6]将磨粒形状假设为带球头圆锥的形状生成了随机分布模型，但假设的形状单一，不符合工程中实际情况，且未考虑不同参数的设定.本文主要根据不同形状及形状参数的磨粒参数信息(几何参数和分布参数)，利用打靶法的原理来实现不同形状(圆锥形磨料面、正四棱锥形磨料面、三棱锥形磨料面以及半球形磨料面)磨粒的随机分布磨料表面模型，在此基础上，利用Fortran语言生成了不同形状金刚石磨粒随机分布的三维地貌表面模型.1.1 磨粒几何参数的确定尺寸为150～300 μm各种常见磨料的外观形貌如图1所示.由图1可知，在同样尺寸范围内，由于磨料材质的不同，其形状也是各异的.磨料形状的不规则性给模拟带来了很大困难，目前，主要是通过简化的方法将其固定为圆锥形、棱锥形、针形等形状.本文分别以带球头的圆锥形、正四棱锥形、三棱锥形以及半球形来模拟磨料的形状.不同形状磨粒及其参数图如图2所示.图2(a)中，带球头锥形磨料的形状参数包括球头半径( r)、锥台底面直径(D)、锥台高度(h)等.设定锥面与球面相切，则:图2(b)中，正四棱锥形磨料的形状参数包括棱线与高的夹角(θ)、正四棱锥底边长(L)及棱锥高度(h)，可得:图2(c)中，三棱锥形磨料的形状参数包括棱线与高的夹角(θ)、正三棱锥底边长(L)和棱锥高度(h)，可得:图2(d)中，半球形磨料的形状参数为球半径r.1.2 磨粒参数分布通过对金刚石磨粒做颗粒分布测试试验，先后分别使用不同目数的筛网过筛，统计出在各筛上留下的金刚石磨粒百分数，然后用正态概率坐标纸来确定磨料颗粒的分布情况.结果表明，金刚石磨粒粒径呈正态分布，并近似地估算出粒径的平均值为0.127 mm，标准差为0.059 mm.因此，本文中与磨料粒径相关的参数设定为正态分布，其余参数为均匀分布.2.1 磨料表面数据生成算法原理磨料面生成算法主要采用打靶法，即在给定的平面内，随机确定每个磨料的位置，每确定一个磨料的位置后，将其所处区域去除，然后在剩下的区域内确定下一个磨料的位置，并记忆其位置和形状参数，直至达到所要求的磨料面密度为止，从而生成一个磨粒随机分布的磨料面[5].以带球头的圆锥形磨料面为例，磨料面的长度和宽度确定以后，在磨料面内随机生成一点的x轴坐标x0和y轴坐标y0及磨料的直径D0，判断该点所确定的区域是否完全在磨料面内，如果是，则确定该点为磨料面的第一点，继而随机生成该磨料的高度 h0 和尖端半径 r0 或者锥角θ0，以结构型数组记忆第一颗磨料参数；反之，则重新生成.如果在磨料面内，则(D0+D1)/2<半球形磨料面的磨粒表面数据生成算法与带球头圆锥形磨料表面的数据生成算法类同.正三棱锥磨料表面上第一颗磨粒底面的外接圆直径为 0，内切圆直径为 0，则 0，若说明新生成的磨料位置有效.正四棱锥形磨料面的磨粒表面数据生成算法与正三棱锥形磨料表面数据生成算法类同.此处正四棱锥形磨粒底面的外接圆直径为 0，内切圆直径为L 0.2.2 算法模拟结果的验证以带球头圆锥为例，分别对给定数值的磨料底面直径、磨料高度和磨料尖端半径的数学期望及方差进行了检验，表 1～3分别为不同试验次数(N)下对应的磨粒底面直径、磨粒高度和磨粒尖端半径的数学期望(E(x)′)和方差(D(x)′).由大数定律可知，当试验次数很大时，有较大偏差的事件发生的可能性很小.由实际推断原理，在实际应用中，当试验次数很大时，便可以用事件发生的概率来代替事件的概率.可以看出，当试验次数达到 102 401次时，相对误差已控制在1‰以内，在工程上是符合要求的.3.1 基于DISLIN图像显示库的磨料表面数据可视化程序实现本文在Intel Visual Fortran 平台上，用支持Fortran语言的图像显示库DISLIN对打靶法生成的磨料面进行可视化编程.图3为磨料表面数据生成程序算法流程图. 以圆锥形磨粒为例，图4为基于DISLIN图像显示库的磨料表面显示算法流程图.当磨料面为圆锥形时，由式(1)三角变换后可得：3.2 结果分析图5为文献[8]应用Mente-Carlo法生成的磨料面仿真图. 由图5可知，其生成的最大磨料和最小磨料之间的尺寸偏差已经超过了设定的范围，而且出现了磨粒过密(重叠)现象和过疏(空位)现象.图6和7分别为3.5 mm×3.5 mm范围内的不同形状(圆锥形磨料面、正四棱锥形磨料面、三棱锥形磨料面以及半球形磨料面)磨粒的随机分布磨料表面地貌图，图中磨粒尺寸为0.127 mm，方差为5.9 μm，球头半径的分布区域为[2，8] μm，面密度值为48.5%.出露高度在后期可视化程序中实现，将出露高度控制在一定范围内，图中所示的出露高度范围(0，0.6 h).以圆锥形磨料面为例，对仿真得到的磨料面进行直观观察，由图6(a)的细节图可看出出露高度参差不齐的状态.图6(b)的俯视图中，磨料地貌图中不存在磨粒重叠现象和空位现象，且磨粒分布相对较均匀.磨粒尺寸的参数误差控制在1‰范围内，较之文献[8]的仿真结果更为合理.本文根据磨料表面随机参数信息，利用打靶法的原理来实现不同形状(圆锥形磨料面、正四棱锥形磨料面、三棱锥形磨料面以及半球形磨料面)磨粒的随机分布磨料表面模型，可以通过设定不同的参数(粒度、出露高度、圆角半径、锥角)得到相应的不同模型.在Intel Visual Fortran 平台上，用支持Fortran语言的图像显示库DISLIN对打靶法生成的磨料面进行可视化编程.仿真结果表明，磨料地貌图中不存在磨粒重叠现象和空位现象，磨粒分布相对较均匀, 且磨粒尺寸的参数误差控制在1‰范围内.这进一步证明了随机分布算法在磨料表面建模的可行性，对于深入研究磨粒的形状对被加工材料三维形貌的影响机制有着重要的意义.。
