单片机存储器1. MCS-51单片机的存贮器有程序存贮器ROM和数据存贮器RAM 之分。
由于外部程序存贮器和外部数据存贮器的地址可以重迭，所以我们说MCS-51单片机的寻址空间为2×64KB=128KB ，不过要注意：“片外程序存贮器和片外数据存贮器，根据实际需要也可以合并成一个统一的地址空间，此时最大寻址空间为64KB而不是128KB了。
”对外部程序存贮器的写操作是由编程器完成，而对其读操作则是由读选通控制信号/PSEN( Program Store Enable)再配以读操作指令MOVC来完成。
也就是由MOVC指令产生信号/PSEN，从而对片外程序存储器进行读操作。
对外部数据存贮器的写操作是由写选通控制信号/WR再配以指令MOVX来完成，而对其读操作则是由读选通控制信号/RD再配以MOVX 来完成。
也就是由指令MOVX指令产生/WR或/RD信号，从而对片外RAM进行写或读操作。
2. 程序存贮器ROMMCS-51单片机中设有一个片内、片外程序存贮器选择控制信号/EA(External Access)。
MCS-51单片机程序存储器示意图如果使/EA=1，则片内、片外程序存贮器ROM统一编址为64KB。
系统复位后，将先执行片内存贮器ROM中的程序。
当PC中内容超过OFFFH或1FFFH时，将自动转到执行片外程序存贮器中的程序。
片内程序存储器空间为0000H～0FFFH或0000H～1FFFH，片外程序存储器空间的地址不能与片内程序存储器空间地址相重迭。
至于具体执行哪里的程序完全取决于PC值。
如果使/EA=0，则只执行片外程序存贮器的程序，其地址空间为0000H～FFFFH 。
换言之，如果片内无程序存贮器ROM或不想访问片内程序存贮器ROM，则必须使/EA=0 。
注意：当系统复位时PC内容为0000H ，这意味着程序的执行总要从0000H单元开始，但用户程序又不能从0000H开始存放。
这是因为在程序存储器中有7个非常特殊的、固定的单元，这些单元所存放的内容是有特定要求的。
习题_C51语⾔答案⼀、填空1．KeiL C51软件中，⼯程⽂件的扩展名是___UV2_______，编译连接后⽣成可烧写的⽂件扩展名是___HEX_________。
2．C51⽀持的指针有⼀般指针和存储器指针。
3．C51中，没有专门的循环语句，我们可以⽤函数____ crol _____完成⼀个字节的循环左移，⽤__ _irol_ ___完成⼆个字节的循环左移。
4．C51的基本数据类型有位型、字符型、整型、长整型、浮点型、双精度浮点型。
5．C51的存储类型有data 、bdata 、idata 、pdata 、xdata 、code 。
6．C51的存储模式有SMALL 、COMPACT 和LARGE 。
7．C51程序与其他语⾔程序⼀样，程序结构也分为顺序结构、选择结构、循环结构三种。
8．C51中int型变量的长度为 4位，其值域为0~65535 。
9．C51中关键字sfr的作⽤定义8位特殊功能寄存器，sbit的作⽤定义可位寻址对象，⽤于位寻址，从位寻址字节中定义位变量。
10．函数定义由函数⾸部和函数体两部分组成。
11．C51中“！”运算符的作⽤是逻辑运算结果值取反。
12．若函数⽆返回值，⽤void 关键字指定。
13．若局部变量未初始化，其初值为0 。
⼆、单项选择题：1.89S51的内部程序存储器与数据存储器容量各为多少？（ C ）（A）64KB、 128B （ B）4KB、64KB（C）4KB、128B （D）8KB、256B2．在8x51芯⽚⾥，哪个引脚⽤于控制使⽤内部程序存储器还是外部程序存储器？( B) P17 （A）XTAL1 （B）/EA (C)/PSEN(D)ALE3.下列哪个不是KeilC的预处理命令？(C) （A）#include(B)#define(C)#exit(D)#if4.下列哪个不是KeilC的数据类型？( B) （A）void(B)string(C)char(D)float5．在KeilC的程序⾥，若要指定P0⼝的bit3,如何编写？（C ）（A）P0.3 (B)Port0.3 (C)P0^3 (D)Port^36.在8x51⾥，若要扩展外部存储器时，数据总线连接哪个输⼊/输出端⼝？（A ）（A）P0 （B）P1 （C）P2 （D）P37.在KeilC⾥，判读开关状态时，使⽤if_else if语句与使⽤switch语句有何差异？(B )(A)if-else if 语句较快（B）if-else if语句有优先级（C）switch语句可判读较多开关状态（D）switch语句有优先级8.在KeilC⾥，中断⼦程序与函数有何不同？（A ）（A）中断⼦程序不必声明（B）函数不必声明（C）中断⼦程序必须有形式参数（D）中断⼦程序⼀定会有返回值9．利⽤下列（ A ）关键字可以改变⼯作寄存器组A、interruptB、sfrC、whileD、using10．C51中⼀般指针变量占⽤( C )字节存储。

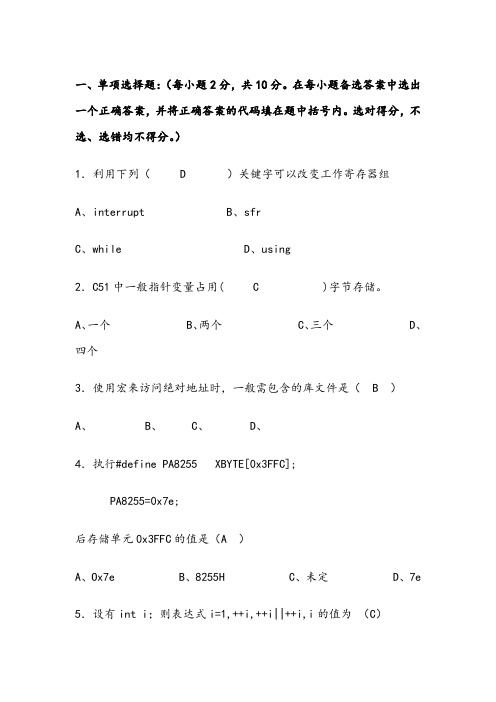

一、单项选择题：（每小题2分，共10分。
在每小题备选答案中选出一个正确答案，并将正确答案的代码填在题中括号内。
选对得分，不选、选错均不得分。
）1．利用下列（ D ）关键字可以改变工作寄存器组A、interruptB、sfrC、whileD、using2．C51中一般指针变量占用( C )字节存储。
A、一个B、两个C、三个D、四个3．使用宏来访问绝对地址时，一般需包含的库文件是（ B ）A、 B、 C、 D、4．执行#define PA8255 XBYTE[0x3FFC];PA8255=0x7e;后存储单元0x3FFC的值是（A ）A、Ox7eB、8255HC、未定D、7e 5．设有int i；则表达式i=1,++i,++i||++i,i的值为（C）A、1B、2C、3D、46．设有int a[ ]={10,11,12},*p=&a[0]；则执行完*p++;*p+=1;后a[0],a[1],a[2]的值依次是（C）A、10,11,12B、11,12,12C、10,12,12D、11,11,12 7．设有int i；则表达式i=1,++i,i||++i,i的值为（B）A、1B、2C、3D、4二、判断题：（每小题1分，共10分。
正确的在括号内打“√”，错误的打“×”。
判对得分，不判、判错均不得分。
）1．若一个函数的返回类型为void，则表示其没有返回值。
（√）2．特殊功能寄存器的名字，在C51程序中，全部大写。
（√）3．“sfr”后面的地址可以用带有运算的表达式来表示。
（×）4．#include <>与#include “”是等价的。
（√）5．sbit不可以用于定义内部RAM的可位寻址区，只能用在可位寻址的SFR上。
（×）6．Continue 和break都可用来实现循环体的中止。
（×）7．若一个函数的返回类型为void，则表示其没有返回值。
（√）8．所有定义在主函数之前的函数无需进行声明。
51单片机特殊功能寄存器（SFR）介绍51单片机特殊功能寄存器（SFR）介绍1、21 个寄存器介绍51 系列单片机内部主要有四大功能模块，分别是I/O 口模块、中断模块、定时器模块和串口通信模块(串行I/O 口)，如其结构和功能如下图：图151 单片机结构和功能图51 单片机掌握的好坏，其实就是能否正确操作这四个功能模块，而其操作的实质则又是能否对每个模块所对应寄存器的正确操纵。
所以下面重点介绍一下51 系列单片机内部的特殊功能寄存器（简称SFR，以下说明以此代替）。
（关于什么叫特殊功能寄存器，这里先不作介绍，不懂的请查阅51 单片机相关资料。
）51 单片机内部共有21 个SFR，其布局如图2，从图中可以看出，每个SFR 占1 个字节，多数字节单元中的每一位又有专用的位名称。
这21 个SFR 又按是否可以位寻址分为两大部分，ACC、IE、P1 等11 个可以位寻址，SP、TMOD 等不可以位寻址。
图2 51 单片机SFR 布局图2、位寻址解释下面以P1、IE 寄存器（可位寻）和TMOD(不可位发)为例解释一下位寻址。
能位寻址是指能够对它的每一位都可以进行位操作，如图3，如P1 口接8 个灯，灯阳极接正极，阴极接单片机的P1 口的8 个脚。
现在要让接P1 口第1 个引脚的灯亮，程序中可以写P1=0xfe，也可以先定义deng1=P1,即P1 口的第1 位，至于为什么写P1，是因为KEIL 软件规定的，然后deng1=0。
也就是P1=0xfe 和deng1=0 都是可以点亮第一个灯，后者deng1=0 属于位操作，前者P1=0xfe 属于总线操作，也就是8 个引脚一起操作。
图3 8 位灯接线图下面再以IE 寄存器为例进行位操作的解释。
IE 寄存器为中断允许寄存器，如各位的作用。
8051 单片机特殊功能存储器SFR 基础详解
8051 单片机共有21 个专用寄存器，现把其中部分寄存器简单介绍如
下：
程序计数器(PCProgram Counter)。
在实训中，我们已经知道PC 是一个16 位的计数器，它的作用是控制程序的执行顺序。
其内容为将要执行指令的地址，寻址范围达64 KB。
PC 有自动加1 功能，从而实现程序的顺序执行。
PC 没有地址，是不可寻址的，因此用户无法对它进行读写，但可以通过转移、
调用、返回等指令改变其内容，以实现程序的转移。
因地址不在SFR(专用寄
存器)之内，一般不计作专用寄存器。
累加器(ACCAccumulator)。
累加器为8 位寄存器，是最常用的专用寄存
器，功能较多，地位重要。
它既可用于存放操作数，也可用来存放运算的中
间结果。
MCS-51 单片机中大部分单操作数指令的操作数就取自累加器，许
多双操作数指令中的一个操作数也取自累加器。
B 寄存器。
B 寄存器是一个8 位寄存器，主要用于乘除运算。
乘法运算
时，B 存乘数。
乘法操作后，乘积的高8 位存于B 中，除法运算时，B 存除数。
除法操作后，余数存于B 中。
此外，B 寄存器也可作为一般数据寄存器
使用。
程序状态字(PSWProgram Status Word)。
程序状态字是一个8 位寄存器，用于存放程序运行中的各种状态信息。
其中有些位的状态是根据程序执行结。
特殊功能寄存器（SFR）
Special Functional Register
51单⽚机提供128字节的特殊功能寄存器(SFR)寻址区，地址为80H~FFH。
51单⽚机中，除了程序计数器PC和4组通⽤寄存器组之外，其他所有的寄存器均为SFR，并位于⽚内特殊寄存器区。
这个区域
可位寻址、字节寻址或字寻址，⽤以控制定时器、计数器、串⼝、IO及其他部件。
特殊功能寄存器可由以下⼏种关键字说明。
1.SFR 声明可字节寻址的特殊功能寄存器，⽐如sfr PO=0x80;表⽰PO⼝地址为80h。
注意:“ sfr”后⾯必须跟⼀个特殊寄存器名;“=”后⾯的地址必须是常数，不允许带有运算符的表达式，这个常数值的范围必须在特殊功能寄存器地址范围内，位于
Ox8OH到0xFFH之间。
2.sfr16 许多新的51派⽣系列单⽚机⽤两个连续地址的SFR来指定16位值，例如8052⽤地址Oxcc和OxCD表⽰定时器/计数器2的低和⾼字节，如sfr16 T2=0XCC;表⽰T2地址的低地址T2L=0xCC,⾼地址T2H=0xCD,sfr16声明和sfr声明须遵循相同的原则、任何符号名都可⽤在sfr的声明中。
声明中名字后⾯不是赋值语句.⽽是⼀个SFR地址，其⾼字节必须位于低字节之后.这种声明适⽤于所有新的SFR,但不能⽤于定时/计数器O和计数器1。
3. sbit 声明可位寻址的特殊功能寄存器和别的可位寻址的⽬标。
“=”号后将绝对地址赋给变量名，3种变量声明形式如下:
sbit CY=PSW^7
sbit CY=0xD0^7
sbit CY=0XD7。
关于51单片机中的RAM、SFR和位地址的问题51单片机中_有_4EH这个位地址。
51单片机片内RAM的20H~2FH，这十六字节，可以按照“位”来寻址。
这里面共有128个“位地址”，分别为00H~7FH。
位地址4EH，是在“字节地址为29H的字节单元”中的第6位。
后记：做而论道搜集了51单片机中片内RAM的使用规范，整理如下。
MCS-51系列单片机片内RAM共有128字节，地址范围为00H~7FH。
在这128字节中，全部都可以按照字节地址进行操作（读、写或运算），直接或间接寻址方式皆可。
在这128字节中，按照使用特点，可以分成三类：工作寄存器区、位寻址区和通用数据区。
片内RAM的使用分类可见表1。
下面按照它们的功能特点，分别加以介绍。
1．工作寄存器区在MCS-51系列单片机的片内RAM中，有四个工作寄存器区，分别称为工作寄存器区0~工作寄存器区3。
每区有八个字节，除了可以用字节地址号码操作之外，还可以用R0、R1…R7为名称对其操作。
用名称进行操作，称为寄存器寻址，指令代码较为简短。
其中R0、R1可以作为间接寻址寄存器，以其中内容作为地址，能够对片内RAM（或片外RAM的256字节）进行间接寻址。
在任何时刻，只能使用一个工作寄存器区。
当前使用那个区，可以通过指令设置PSW中的RS1和RS0来决定。
PSW称为程序状态字，是下面要介绍的特殊功能寄存器。
通过设置RS1和RS0，可以快速切换当前工作寄存器区，适合在不同的程序段中进行保护现场。
当前没有使用的工作寄存器区，不能使用R0、R1…R7等名称，但可以按字节地址对其随意读写。
复位时RS1和RS0皆初始化为0，故此复位后将自动使用工作寄存器区0。
2．位寻址区位寻址区共有16字节，字节地址为20H~2FH，每个字节中的8个“位”，都有一个“位地址”。
共有128个位，“位地址”的范围为00H~7FH。
这个区域中的“字节地址”与“位地址”的对应关系可见表2。
MCS－51单片机21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SF R存储空间中，地址空间为80H-FFH，在这片SF R空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。
在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有R OM，用来存放程序，有R AM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。
在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SF R）。
这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：分别说明如下：1、ACC---是累加器，通常用A表示这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。
它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。
自身带有全零标志Z，若A＝0则Z＝1；若A≠0则z＝0。
该标志常用作程序分枝转移的判断条件。
2、B--一个寄存器在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。
3、PSW-----程序状态字。
这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。
它的各位功能请看下表：下面我们逐一介绍各位的用途CY：进位标志。
8051中的运算器是一种8位的运算器，我们知道，8位运算器只能表示到0-255，如果做加法的话，两数相加可能会超过255，这样最高位就会丢失，造成运算的错误，怎么办？最高位就进到这里来。
这样就没事了。
