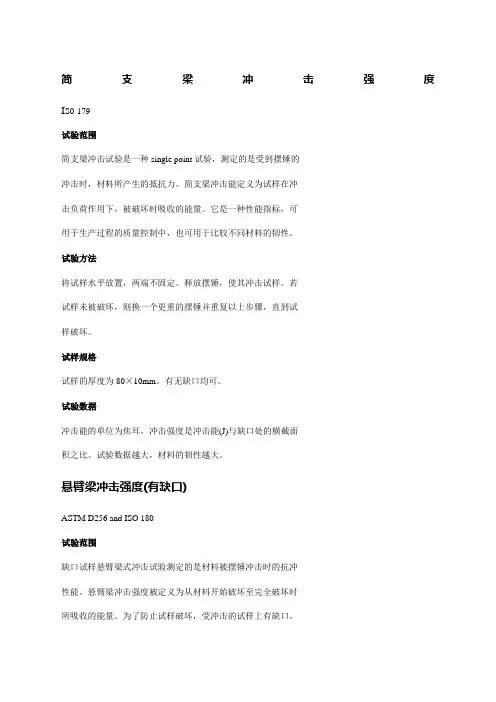

塑料简支梁冲击试验(一)实验目的掌握塑料简支梁冲击试验方法理和基本结构。

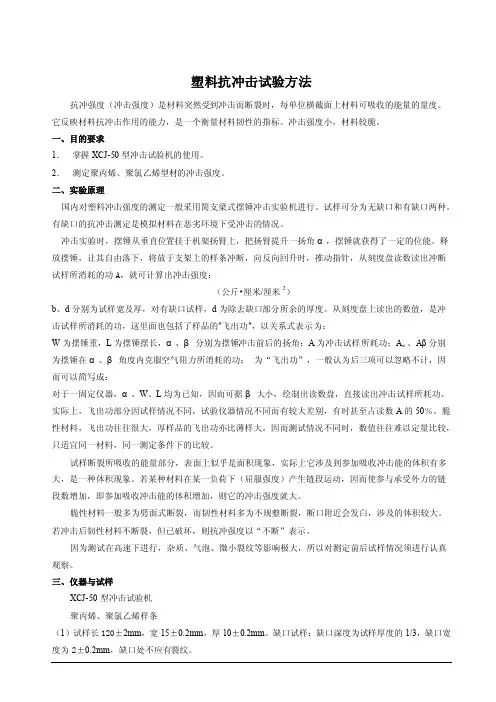

(二)实验原理本方法的原理是将试样安放在简支梁冲击机的规定位置上，然后利用摆锤自由落下，对试样施加冲击弯曲负荷、使试样破裂。
用试样单位截面积所消耗的冲击功来评价材料的耐冲击韧性。
图 1 所示为摆锤式简支梁冲击试验机的工作原理。
(三)实验仪器及试祥1 ．实验仪器以国产XJJ — 5 摆锤式简支梁冲击机为例。
该机主要技术参数符台GB1043 — 93 和ISO179 — 1982 标准的要求。

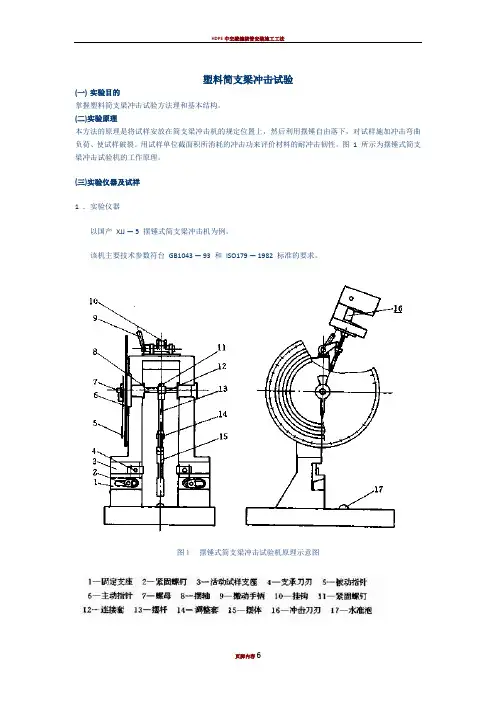

图１摆锤式简支梁冲击试验机原理示意图(1) 机体结构及性能见图1 ，本试验机由机体、试样安放架、冲击锤、操纵机构及读数装置等五个部分组成。
①机体部分—包括机体、操纵机构、测量机构、摆轴和试样安放架组成，为确保安装平稳、准确，在机体上面设有水准泡17 ，方便调试。
②试样安放架一—由固定支座1 、紧固螺钉2 、活动试样支座3 、支承刀刃4 组成。
试验前，应调整好活动试样支座间的距离，将试样紧靠在支座刀刃的支承面上。
③冲击锤———由摆轴8 、上连接套12 、摆杆13 、调整套14 、摆体15 、冲击刀刃16 等件组成。
该机共有五种能量摆锤供选用，其冲击储能分别为 2 ．7J 、7 ．5J 、15J 、25J 、50J 。
④操纵机构——由手柄9 、挂钩l ０等件组成。
当冲击摆扬起所需角度(160 ° ) 时，挂钩将摆上的调整套钩住。
搬动手柄时，挂钩脱开，冲击摆自由落下，对试样进行冲击试验。
⑤测量装置—一其作用是将试样受冲击后所消耗的能量指示出来，试样所消耗的冲击功数值按下式计算。
式中P d —一冲击摆的冲击常数α——冲击前摆锤扬角β一一冲击后摆锤升角该机由于冲击摆常数和扬角均为常数，因此，只要测出试样冲断后摆锤的升角，就可计算出试样冲断时所消耗的能量。
该机读数刻度盘就是根据此原理来设计刻度的。
试验时，可以直接从度盘上读取冲断功，度盘上有五种能量范围的刻度。
