塑料简支梁冲击试验

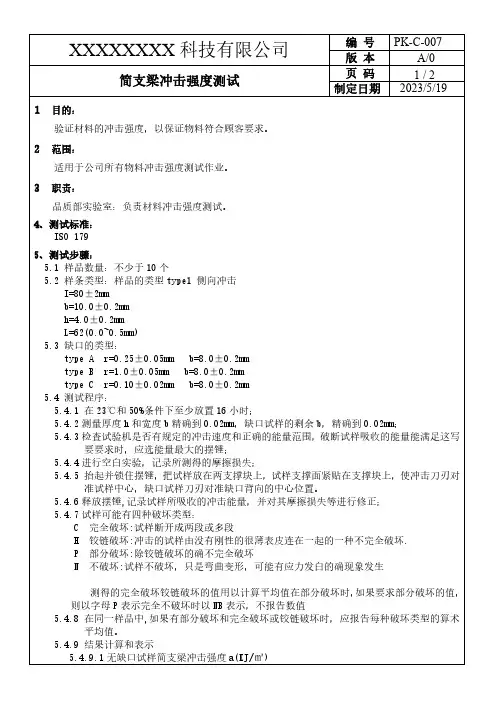

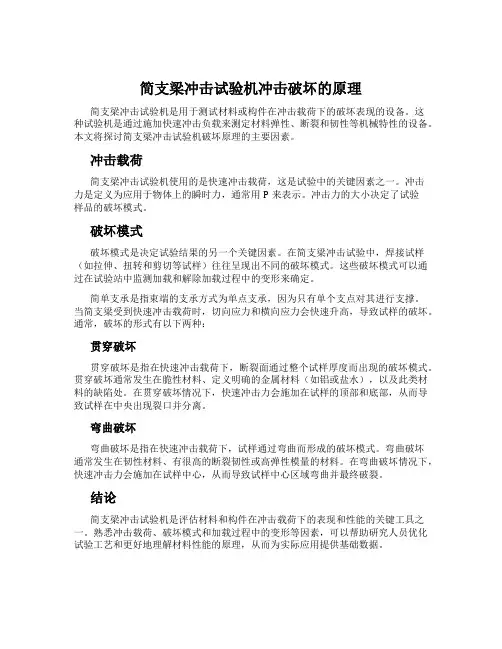

简支梁冲击试验机冲击破坏的原理简支梁冲击试验机是用于测试材料或构件在冲击载荷下的破坏表现的设备。

这种试验机是通过施加快速冲击负载来测定材料弹性、断裂和韧性等机械特性的设备。

本文将探讨简支梁冲击试验机破坏原理的主要因素。

冲击载荷简支梁冲击试验机使用的是快速冲击载荷，这是试验中的关键因素之一。

冲击力是定义为应用于物体上的瞬时力，通常用P来表示。

冲击力的大小决定了试验样品的破坏模式。

破坏模式破坏模式是决定试验结果的另一个关键因素。

在简支梁冲击试验中，焊接试样（如拉伸、扭转和剪切等试样）往往呈现出不同的破坏模式。

这些破坏模式可以通过在试验站中监测加载和解除加载过程中的变形来确定。

简单支承是指束端的支承方式为单点支承，因为只有单个支点对其进行支撑。

当简支梁受到快速冲击载荷时，切向应力和横向应力会快速升高，导致试样的破坏。

通常，破坏的形式有以下两种：贯穿破坏贯穿破坏是指在快速冲击载荷下，断裂面通过整个试样厚度而出现的破坏模式。

贯穿破坏通常发生在脆性材料、定义明确的金属材料（如铝或盐水），以及此类材料的缺陷处。

在贯穿破坏情况下，快速冲击力会施加在试样的顶部和底部，从而导致试样在中央出现裂口并分离。

弯曲破坏弯曲破坏是指在快速冲击载荷下，试样通过弯曲而形成的破坏模式。

弯曲破坏通常发生在韧性材料、有很高的断裂韧性或高弹性模量的材料。

在弯曲破坏情况下，快速冲击力会施加在试样中心，从而导致试样中心区域弯曲并最终破裂。

结论简支梁冲击试验机是评估材料和构件在冲击载荷下的表现和性能的关键工具之一。

熟悉冲击载荷、破坏模式和加载过程中的变形等因素，可以帮助研究人员优化试验工艺和更好地理解材料性能的原理，从而为实际应用提供基础数据。

TC6050简支梁冲击试验机使用说明一、用途简支梁冲击试验机主要用于测定硬质塑料、增强尼龙、玻璃钢、陶瓷、铸石、电绝缘材料等非金属材料的抗冲击性能，是科研单位、大专院校、质量检测和各生产企业的理想的试验仪器。

二、特点本系列简支梁冲击试验机的技术参数完全符合ISO179、GB/T1043、JB/T8762标准的要求。

本系列仪器结构简单、操作方便、性能可靠。

三、技术指标及试样类型：3.1 本系列冲击试验机为表盘指针式,包括两种不同型号:KY4020-5 简支梁冲击试验机,最大冲击量为5JKY4020-50简支梁冲击试验机,最大冲击量为50J3.2摆锤初始位能误差：能量大于等于5J时：< ±0.5%能量小于5J时: <±1%3.3最大体积:800*600*300mm(立方)3.4最大净重:170KG3.5环境温度:15-35℃3.6其它(见表)4、结构与性能本试验机由机体、冲击摆、试样支座、放锤机构和表盘指示装置等部分组成。

4.1 机体一由机身、摆轴、水准泡等组成。

4.2 冲击摆一由上连接套、摆杆、摆锤、冲击刀刃、压盖、砝码等组成。

4.2.1 KY4020-5备有简支梁1J、2J一把冲击摆，2J冲击摆加砝码后可获得4J或5J的冲击摆。

4.2.2 KY4020-50备有简支梁7.5J、25J的两把冲击摆,7.5J的冲击摆加砝码后可获得15J的冲击摆,25J的冲击摆加砝码后可获得50J的冲击摆.4.3 试样支座:由钳口座和钳口组成,试验前可根据试样要求(试验类型)选定相应跨距的钳口.4.4 放锤机构:用来把冲击摆固定在150度位置上,并放锤冲击.本机具有电动放锤装置可用电动放锤,也可手动放锤.4.5 表盘指示装置:由表盘、主动指针和被动指针组成.主动针和冲击摆固定在一起,主动针带致力被致动针指到的能量就是试样所吸收的能量.在试验过程中,冲击摆消耗的能量包括试样断裂所吸收的能量和受各种阻力影响而损失的能量,所以必须进行修正,修正后的能量值E(试样断裂所吸收的能量).E=Pd[(cosβ-cosα)-(cosα’-cosα)(α+β÷α+a’)]式中:E----试样断裂所吸收的能量Pd---冲击摆力矩α---预扬角实测值a’—冲击摆冲击后和升角β---试样断裂后冲击摆的升角在本试验机中,由于冲击摆力矩、预扬角实测值、冲击摆空冲击的升角均为常数,因此只要测出试样断裂后冲击摆升角β,即可根据上述公式计算出试样断裂所吸收的能量E.5、操作方法及注意事项5.1 冲击摆的选择与安装5.1.1冲击摆的选择:根据试样的冲击韧性,选用适当能量的冲击摆,其依据,试样断裂所吸收能量在冲击摆总能量的10%--90%以内,试验前在不知试样冲击强度的条件下,应选择最大冲击能量的冲击摆冲击试样,得出试样吸收能后,再根据以上的原则选择冲击摆.5.1.2冲击摆的安装:更换或安装冲击摆时,先将冲击摆上连接套的紧固螺轴上的定位孔,然后压上上压盖,并使其与连接套对齐,同时锁紧上连接套上紧固螺钉,摆锤的安装到此就完成了.5.2试样支座的选择与安装5.2.1首先将被测试的材料制成标准试样(见试样类型表)5.2.2试样支座:根据试样尺寸,选择钳口及对中样板(附件),调整钳口跨距,应使两支承刀刃距离符合试验要求.首先将对中样板平行放在两钳口平面上,使对中样板的两侧与支承刀刃相接触,使冲击摆冲击刀刃对准中样板的V形缺口,调整完毕旋紧钳口螺钉.5.3简支梁冲击试样应放置在两钳口的上平面上,其两侧面与支承刀刃靠紧,使用带缺口的试样,应利用试样缺口对中样板,使缺口处于钳口两支承刀刃的中心.缺口背对冲击刀刃. 5.4空冲击:空冲击是为了检测仪器的空冲击能量损失,以便在冲击试样时,根据换算减去机械系统和空气的阻力损失的能量.5.5冲击试样时,一定要先将锤挂起,正确安装试样后,按动冲击电钮（或向后推放锤杆）释放冲击摆。

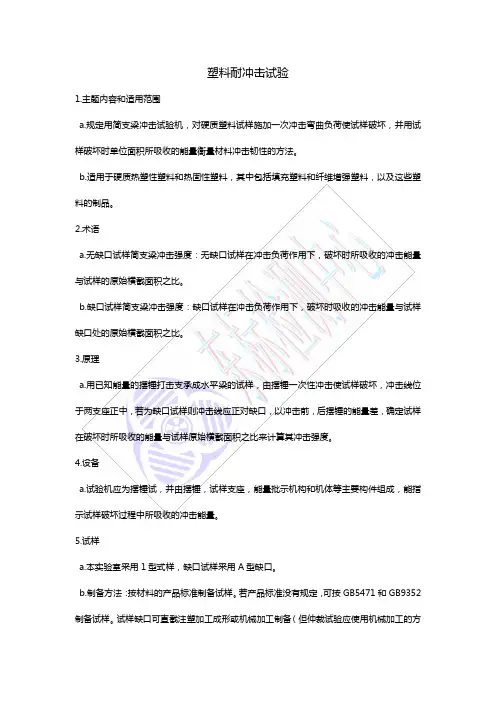

塑料简支梁冲击实验【1 】(一)实验目标控制塑料简支梁冲击实验办法理和根本构造.(二)实验道理本办法的道理是将试样安顿在简支梁冲击机的划定地位上,然后应用摆锤自由落下,对试样施加冲击曲折负荷.使试样决裂.用试样单位截面积所消费的冲击功来评价材料的耐冲击韧性.图 1 所示为摆锤式简支梁冲击实验机的工作道理.(三)实验仪器及试祥1 ．实验仪器以国产 XJJ — 5 摆锤式简支梁冲击机为例.该机重要技巧参数符台 GB1043 — 93 和 ISO179 — 1982 尺度的请求.图１摆锤式简支梁冲击实验机道理示意图(1) 机体构造及机能见图 1 ,本实验机由机体.试样安顿架.冲击锤.把持机构及读数装配等五个部分构成.①机体部分—包含机体.把持机构.测量机构.摆轴和试样安顿架构成,为确保装配安稳.精确,在机体上面设有水准泡 17 ,便利调试.②试样安顿架一—由固定支座 1 .紧固螺钉 2 .运动试样支座 3 .支承刀刃 4 构成.实验前,应调剂好运动试样支座间的距离,将试样紧靠在支座刀刃的支承面上.③冲击锤———由摆轴 8 .上衔接套 12 .摆杆 13 .调剂套 14 .摆体 15 .冲击刀刃 16 等件构成.该机共有五种能量摆锤供选用,其冲击储能分离为 2 ． 7J . 7 ． 5J . 15J . 25J . 50J .④把持机构——由手柄 9 .挂钩 l ０等件构成.当冲击摆扬起所需角度(160 ° ) 时,挂钩将摆上的调剂套钩住.搬动手柄时,挂钩脱开,冲击摆自由落下,对试样进行冲击实验.⑤测量装配—一其感化是将试样受冲击后所消费的能量指导出来,试样所消费的冲击功数值按下式盘算.式中 P d —一冲击摆的冲击常数α——冲击前摆锤扬角β一一冲击后摆锤升角该机因为冲击摆常数和扬角均为常数,是以,只要测出试样冲断后摆锤的升角,就可盘算出试样冲断时所消费的能量.该机读数刻度盘就是依据此道理来设计刻度的.实验时,可以直接从度盘上读取冲断功,度盘上有五种能量规模的刻度.2 ．实验试样图２简支梁冲击试样外形(a) 无缺面试样 (b) 缺面试样试样的外形如图 2 ,其尺寸见表 1 .表１简支梁冲击试样尺寸单位： mm 试样.摆锤刀.支座支座三者的互相关系如图 3 .图３试样摆锤刀.支座三者的互相关系(四)实验步调1.按 GBl039 — 92 划定调节实验情况并处理试样.2.测量试样尺寸.实验前对每个试样的尺寸要进行细心测量,带缺口的试样要测量缺口处的残剩厚度,精确至 0 ． 05mm ,每个试样的宽度.厚度尺寸各测量三点,取其算术平均值,每三个试样为一组.3.依据试样的抗冲击韧性,选用恰当的能量摆锤,所选的摆捶应使试样断裂所消费的能量在摆锤总储量的 10 ％一 80 ％规模内.4.装配冲击摆杆并调剂好指针 ( 如图 1) .装配好摆锤后,为使冲击后指针能精确指导,应使摆锤处于铅垂地位,检讨指针自动针 5 是否与自动针 6 靠紧,自动针所指导的地位是否于最大能量处.如不重合则需松开紧固螺母 7 ,将自动指针指在最大能量处,然后将螺母 7 拧紧.5.空击实验.托起冲击摆,使其固定在160 °扬角地位,调剂自动指针与自动指针重合,搬动手柄,让冲击摆自由落下,此时,自动指针应被拨到“零”地位,若超出误差规模,则应调剂机件间的摩擦力,一向至指针示值在误差规模之内.6.依据试样规格,调剂运动支座 3 间的距离 ( 如图 1) ,可应用机中配套的对中板来调剂,其办法是：松开紧固螺针 2 ,将对中样板放在两运动支座的平面上,使对中样板的两正面与支承刀刃相接触,摆锤冲击刀刃瞄准样板中间的 V 型缺口,包管上述前提到位后拧紧螺钉 2 .经由过程固定座 1 将运动支座 3 固定在精确地位上.该机对中样板跨度的规格有四种,分离为： 40mm .60mm . 70mm 和 95mm .7.放置试样.试样应放置在两运动支座的上平面上,其测面与支持承刀刃靠紧,测试带出缺口的试样,把冲锤放下,让冲击刀刃对正缺口的不和,再把冲锤答复到扬角地位挂住.8.冲击实验.完成上述预备工作后,即可以进行正式冲击实验.起首检讨冲击摆是否处于所需的扬角地位,调剂好废盘上的自动指针与自动指针互相接触.然后搬动手柄 9 ,摆锤即自由落下,冲断试样.当摆锤在空中瞬时静止时应实时接住,使其止动并读取度盘上自动指针的指导数值.9.能量损掉的修改.当摆锤最大冲击能量小于或等于 4J 时,能量损掉除达到有关尺度请求的划定外,还必须进行修改.修改后的能量值压 ( 即试样断裂所接收的能量 ) 按下式盘算：式中 F Ｌ——摆锤力距, N · mα——摆锤预扬角实测值( ° )α ' ——摆锤空击后的升角( ° )β——试样断裂后摆锤的升角( ° )①为了盘算便利,该仪器这一档的修改值已制成表格.实验时,只需从度盘上读取试样断裂后的数值,就可以从能量损掉修改表中查修改后的能量值Ｅ.②当摆锤冲击能量大于 4J 时,能量值Ｅ从读数盘上直接读取.(五)实验成果与数据处理1. 无缺面试样简支粱冲击强度σ n (KJ ／ m 2 ) 由下式求得：式中 E 一一试样接收的冲击能, Ja ——试样的厚度尺寸, mmb 一一试样的宽度尺寸, mm2. 缺面试样简文梁冲击强度α k (KJ ／ m 2 ) 由下式求得：式中Ｅ一一缺面试样接收的冲击能, Ja k 一一试样缺口处残剩厚度尺寸, mmb ——试样的宽度尺寸, mm3. 盘算强度值的算术平均值 ,尺度误差Ｓ,由下式求得：式中Ｘ——单位测定值—一一组测定值的算术平均值n 一一测定值个数(六)实验陈述或实验记载的内容•被测试材料的名称.规格.起源.制作厂家•试样的制备及缺口加工办法,取样偏向.•试样的外形.尺寸.•试样的预处理.•实验情况：温度.湿度.实验机的型号,所用摆锤最大能量值.•实验速度.•试样的数目.决裂个数.•冲击强度值的算术平均值.•实验日期.人员.(七)实验留意事项•因实验机的装配精确与否直接影响其精度,是以,实验前对仪器的状况要进行检讨,不雅察水泥台是否牢固,机座程度度是否到位,地脚螺钉有没有拧紧,发明问题实时改正.•对打针成型试样,有的可能因为冷却或定型处理不当而有稍微压缩或变形,测量尺寸时特殊要留意试详边沿相中央之差别,误差超出划定规模的必须剔除.•实验机上自动指针压紧钢珠的松紧程度影响着指导能量消费的精确性,实验前要调剂恰当,以免位能量损掉超值.•为防止冲断试样飞出伤人,实验时应在试样飞出偏向设置防护罩.( 八 ) 思虑题•论述简支梁冲击实验道理和各类规格试样的尺寸及请求.•对于脆性材料,冲击实验指导盘上所指导的冲断功往往比现实消费的功大照样小．为什么 ?•若何调剂仪器处于优越状况,削减实验成果的误差.。

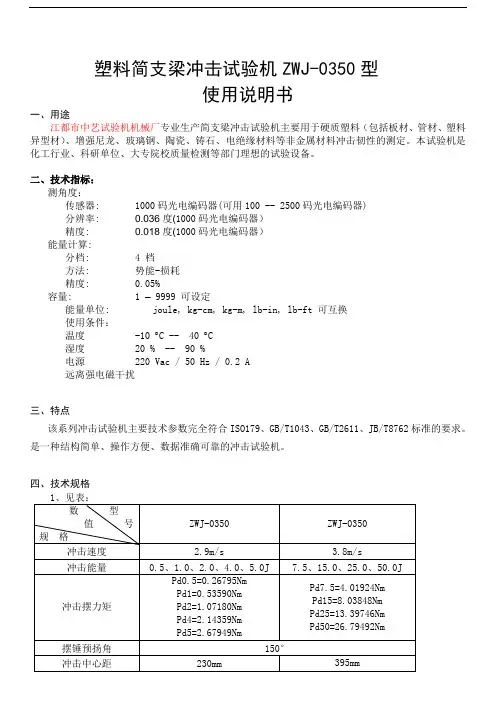

塑料简支梁冲击试验机ZWJ-0350型使用说明书一、用途江都市中艺试验机机械厂专业生产简支梁冲击试验机主要用于硬质塑料（包括板材、管材、塑料异型材）、增强尼龙、玻璃钢、陶瓷、铸石、电绝缘材料等非金属材料冲击韧性的测定。

本试验机是化工行业、科研单位、大专院校质量检测等部门理想的试验设备。

二、技术指标：测角度：传感器: 1000码光电编码器(可用100 -- 2500码光电编码器)分辨率: 0.036度(1000码光电编码器）精度: 0.018度(1000码光电编码器）能量计算:分档: 4 档方法: 势能-损耗精度: 0.05%容量: 1 – 9999 可设定能量单位:joule, kg-cm, kg-m, lb-in, lb-ft 可互换使用条件：温度-10 ︒C -- 40 ︒C湿度20 % -- 90 %电源220 Vac / 50 Hz / 0.2 A远离强电磁干扰三、特点该系列冲击试验机主要技术参数完全符合ISO179、GB/T1043、GB/T2611、JB/T8762标准的要求。

是一种结构简单、操作方便、数据准确可靠的冲击试验机。

四、技术规格1、见表：数型值号规格ZWJ-0350 ZWJ-0350冲击速度 2.9m/s 3.8m/s冲击能量0.5、1.0、2.0、4.0、5.0J 7.5、15.0、25.0、50.0J冲击摆力矩Pd0.5=0.26795NmPd1=0.53590NmPd2=1.07180NmPd4=2.14359NmPd5=2.67949NmPd7.5=4.01924NmPd15=8.03848NmPd25=13.39746NmPd50=26.79492Nm摆锤预扬角150°冲击中心距230mm 395mm冲击刀刃圆角半径（2±0.5mm）冲击刀刃夹角（30±1）°钳口圆角半径（1.0±0.1）mm钳口支撑线间距离40，60，62，70mm 60，70，62，95mm2、使用温度：（15-35）℃3、电源：220V±10% 50Hz4、试样类型、尺寸、支撑线间距离（单位：mm）试样长度（l）宽度（b）厚度（d）支撑线间距离L 类型1 80±2 10±0.5 4±0.2 602 50±1 6±0.2 4±0.2 403 120±2 15±0.5 10±0.5 704 125±2 13±0.5 13±0.5 955 80±2 10±0.2 (2.5) 62。
