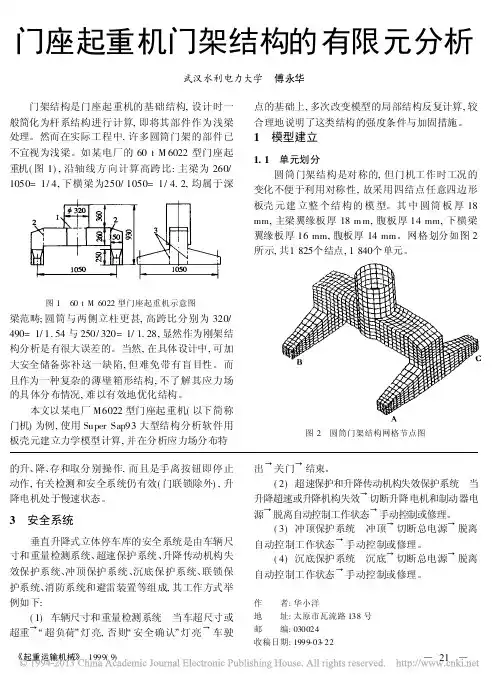

门座起重机门架结构的有限元分析武汉水利电力大学 傅永华门架结构是门座起重机的基础结构,设计时一般简化为杆系结构进行计算,即将其部件作为浅梁处理。
然而在实际工程中,许多圆筒门架的部件已不宜视为浅梁。
如某电厂的60t M 6022型门座起重机(图1),沿轴线方向计算高跨比:主梁为260/1050=1/4,下横梁为250/1050=1/4.2,均属于深图1 60t M 6022型门座起重机示意图梁范畴;圆筒与两侧立柱更甚,高跨比分别为320/490=1/1.54与250/320=1/1.28,显然作为刚架结构分析是有很大误差的。
当然,在具体设计中,可加大安全储备弥补这一缺陷,但难免带有盲目性。
而且作为一种复杂的薄壁箱形结构,不了解其应力场的具体分布情况,难以有效地优化结构。
本文以某电厂M6022型门座起重机(以下简称门机)为例,使用Super Sap93大型结构分析软件用板壳元建立力学模型计算,并在分析应力场分布特点的基础上,多次改变模型的局部结构反复计算,较合理地说明了这类结构的强度条件与加固措施。
1 模型建立1.1 单元划分圆筒门架结构是对称的,但门机工作时工况的变化不便于利用对称性,故采用四结点任意四边形板壳元建立整个结构的模型。
其中圆筒板厚18mm,主梁翼缘板厚18m m,腹板厚14mm,下横梁翼缘板厚16mm,腹板厚14mm 。
网格划分如图2所示,共1825个结点,1840个单元。
