电缆故障测试仪仪器面板及操作功能电缆故障测试仪仪器面板及操作功能一、电缆故障测试仪面板及键盘示意如图(2)所示:2. 仪器指示灯:分别为:充电、欠压、脉宽(0.2/2)。
3. 信号:信号接口4. 亮度:用来调节屏幕亮度5. 输入振幅:用于调节输入、输出脉冲幅度大小。
使用时应根据屏幕显示波形进行调节。
调节过小时,脉冲反射很小,甚至无法采样,如图(3)。
调节过大时,反射脉冲相连与基线无交点甚至基线会变成斜线,如图(4)。
一般采样前,输入振幅旋钮旋转1/3左右,然后根据波形大小在进行调节,重新采样。
6.电源开关7.操作键盘8.液晶显示屏1. 键盘功能介绍:本仪器使用14个轻触按键作为控制功能键,其中有12个是双功能键,键盘排列如图(5)所示:各键功能如下:0-9数字键:上电复位时,数字键可以键入年、月、日,在测试状态(非菜单状态,下同),测故障、测全长,当屏幕左上角显示“键入速度000”时,用数字键可以键入已知速度值;在脉冲速度状态,用数字键可以键入已知电缆长度。
总之,当屏幕提示需键入数据时,0-9键就为数字键,否则就为其它功能键。
单双波形显示选择键:按此键可以使屏幕由双波形显示转为单波形显示(双波形显示时,显示屏上半部显示2波形,下半部显示1波形),并随意转换,本仪器上电(复位)后,默认为上下双波形显示、并对存储区1(1波形)进行操作形式,按此键一次将变为全屏幕单波形显示方式。
该仪器有两个存储区,上电(复位)后,默认存储区1存储数据,当选择对存储区2(波形2)进行操作时,会在第二波形显示区(屏幕上半部)出现前次采样波形,属于正常现象,重按采样键,本次采样波形将取代上次存储波形。
1/2上下波形选择键:仪器内部有两个波形存储区,用此键可随意选择其中之一为主进行操作(包括采样、扩展、打印等)。
仪器上电复位后,自动默认对存储区1(1波形)进行操作(双屏显示时屏幕下半部显示存储区1波形,波形前有“1”或“2”)。

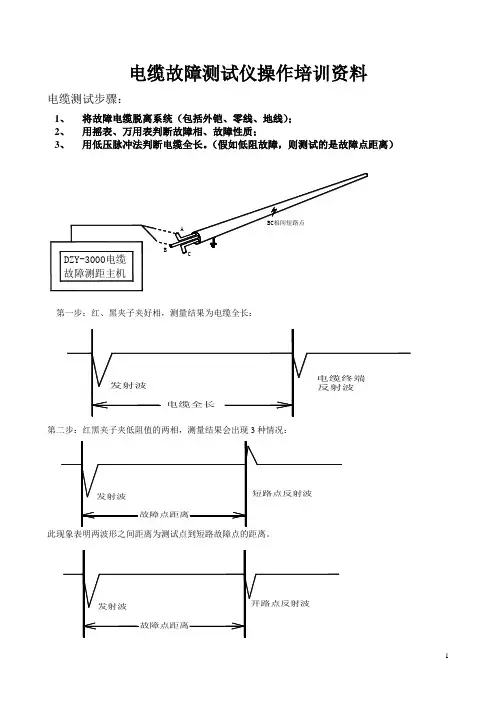

电缆故障测试仪操作培训资料电缆测试步骤:1、将故障电缆脱离系统(包括外铠、零线、地线);2、用摇表、万用表判断故障相、故障性质;3、用低压脉冲法判断电缆全长。
(假如低阻故障,则测试的是故障点距离)第一步:红、黑夹子夹好相,测量结果为电缆全长:第二步:红黑夹子夹低阻值的两相,测量结果会出现3种情况:此现象表明两波形之间距离为测试点到短路故障点的距离。
此现象表明两波形之间距离为测试点到开路故障点的距离。
此现象表明电缆故障为高阻故障,需用高压闪络法进行测量。
4、操作仪器:1)接线2)开机面板功能键说明:仪器面板结构示意图⏹按电源开关键即启动仪器。
(若在仪器启动后10分钟内无按键操作将自动关机。
)⏹幅度旋钮:改变测试波形在屏幕上的幅度(此项功能只对重新采样后的波形起作用)。
⏹中值旋钮:改变测试波形在屏幕上的垂直位置(此功能只对重新采样后的波形起作用)。
3)操作液晶屏幕菜单:3-1采样方式:选择低压脉冲3-2脉冲宽度:根据测试距离选择合适脉冲宽度。
脉冲宽度50纳秒对应读数精度为1米;8微秒对应读书数精度为8米;电脑初始值为200纳秒。
3-3选择电缆类型:有油浸纸型、不滴油型、交联乙烯、聚氯乙烯、未知类型5个选项。
仪器初始值为油浸纸型。
3-4采样(选脉宽)此菜单在高压闪络法中无效。
有50纳秒、100纳秒、200纳秒、1微妙、2微妙、5微妙、8微妙共7个档位。
3-5定位用于确定测量的起点。
执行“定位”键后,通过“左键”或“右键”移动游标。
按“自动判距键”,游标进行自动定位,显示屏左上方自动显示故障距离。
5、高阻故障---高压闪络法球间隙操作步骤:1)试放电---为了试验接线是否正常,系统是否良好2)升压(注意:球间隙的调节)击穿电压3000V/mm,高压线、低压线分开;高压(黄)线不拖地。
3)采样(粗测距离)采样步骤:开机----选高压闪络----电缆类型----采样:调节幅度、中值键、采样达到目的:使全局波形形成正炫周期,局部波形不要削波。
