快速门变频器使用说明书中文

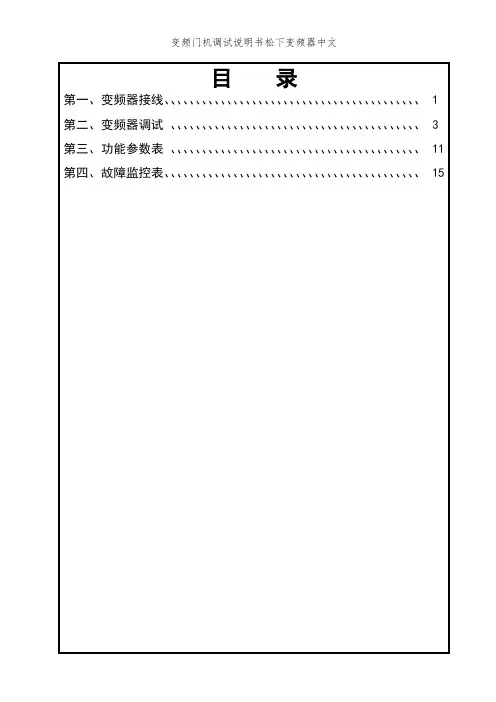

变频门机调试说明书松下变频器中文目录第一、变频器接线、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 1 第二、变频器调试、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 3 第三、功能参数表、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 11 第四、故障监控表、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 15日期:2007-05-18版本:第A版第二部分变频器调试修改:第0次第二、变频器调试操作说明:为使门机完成自学习及正常运行,需适当改变一些参数值。

修改参数的基本操作如下:按“MODE”键会循环出现Fr,dr,n及P菜单,d菜单在P菜单后。

进入P菜单后,按“▲”键,P菜单的参数项增加,达到P79后再按“▲”键就进入d菜单,按“▼”键可返回P菜单。

进入指定菜单项,按“SET”键,再根据情况按“▲”或“▼”键,可改变该参数值,改完后按“SET”键参数值就修改完毕并返回该参数的下一项。

注:P08与P09的值不能在线修改,须按下“STOP”键后方可修改。

一:磁开关控制方式1检查线路,请参考图1-2接线图仔细查瞧变频器信号就是否接错。

2 确认电机正反转:2、1 按“MODE”键出现Fr菜单,设置Fr为3。

2、2 进入P级菜单,设置P08=1,P09=0。

然后按“MODE”键返回原始界面(OOO)。

2、3 先按▲,再按ＲＵＮ,确认门在开动作;然后按下▼,再按ＲＵＮ确认门在关动作。

若门不动作或动作太缓慢,需按“STOP”键返回原始界面(OOO),再进入P级菜单把P05的值增大到20左右(力矩提升)。

若门运行方向相反,则改变电机U,V,W中的任意两相。

2、4 确认电机转向正确后按“STOP”键,返回原始界面(OOO)。

3 模式设定:请参考表2-1,表2-2。

4 进入P级菜单,设置P43的值为3(有编码器)、27(无编码器)。

目录1 前言 (1)2 安全使用注意事项 (2)3 键盘面板操作 (3)4 快速调试 (4)4. 1 使用机械限位开关 (4)4.2 使用绝对值编码器 (5)4.3使用增量式编码器 (6)5 功能参数说明 (7)5.1基础功能 (7)5.2速度调节 (8)5.3编码器模式 (9)5.4运行时间及保护 (10)5.5 V/F 曲线、开关量输出 (11)5.6通讯 (12)5.7通用型变频器模式 (12)6 故障信息及排除........................................... (13)7 电气接线图................................................... 1 51 前言感谢您选用多功能、高性能的研和C102双核（双CPU快速门控制系统。

本产品性能稳定、控制参数界面友好、功能强大、方便调试和维护。

可配套控制PVC快速卷帘门、堆积门、硬质快卷门等工业门类。

产品特点：1 、可选择机械限位开关、绝对值编码器、增量式编码器控制模式。

2、内置卷帘门控制的核心芯片；双CPU。

3、体积更小，功能更强；380V/2.2KW-220V/1.5KW统一安装尺寸。

4、具备双门互锁且自动开门、风帘机控制、门上升到位、门下降到位、手动不联锁/ 自动联锁功能。

5、具备编码器控制模式下全开/半开功能、拉绳开关功能。

6、可直接显示编码器位置数据。

7、恢复出厂值、密码保护、电机双重保护功能。

8、设定及故障均有提示或报警代码，方便调试及维护。

9、全部输入信号均可参数实时监控。

10、变频器、PLC合二为一，高度集成。

2 安全使用注意事项1、实施配线前，请务必关闭电源。

2、切断交流电源后，指示灯未熄灭前，表示变频器内部仍有高压，十分危险，请勿触摸内部电路及零部件。

3、运转时，请勿检查电路板上零部件及信号。

4、请勿自行拆装更改变频器内部连接线、线路及零部件。

5、所选用电源电压必须与变频器输入电压规格相同。

ZKC01型VVVF 门机控制器简易版使用手册(开关模式与编码器模式)目录1.注意事项 (2)2.端子名称和线号 (2)3.按键名称和基本操作 (2)4.接线图 (3)5.开关模式开关门曲线说明 (4)6.编码器模式开关门曲线说明 (7)7.基本调试1 (9)8.基本调试2 (9)9.功能参数表 (11)10．监控和故障显示 (15)1注意事项1．1必须由具有专业资格的人员才能对控制器进行调试、维修和检查。

操作前请仔细阅该使用手册。

1．2确认输入电源处于完全断开的情况下，才能进行配线作业。

1．3不要把输入端子（L，N）与输出端子（U，V，W）混淆,否则会损坏控制器。

1．4将控制器的接线地端子可靠接地，否则有触电危险。

1．5通电情况下，不要用手触摸控制端子，否则有触电危险。

1．6在充电指示灯彻底熄灭或正负母线电压在36V以下进行，否则有触电的危险。

1．7防止锣钉，垫片及金属之类的异物掉进变频器内部，否则有火灾及损坏财务的危险。

1．8主回路接线用电缆端头的裸露部分，一定要用绝缘胶带包扎好，否则有损坏财物的危险。

1．9请选择4个开关模式或编码器模式中的一种模式进行接线。

如采用4个开关模式需设定P43的参数值，即设定输入开关信号的逻辑值。

2 端子名称和功能说明端子名称端子功能说明L/N/接地单相交流电源输入端子U/V/W/接地电机接线端子8 开关门输入公共端（COM1）1 开门命令常开输入（NO）2 关门命令常开输入（NO）3 开门到位常开/常闭输入（NO/NC）4 关门到位常开/常闭输入（NO/NC）5 光幕命令常开输入（NO）6 开门换速常开/常闭输入（NO/NC）7 关门换速常开/常闭输入（NO/NC）9 编码器电源0V DC10 编码器A相信号11 编码器B相信号12 编码器电源+12V DCC1 开到位输出公共端（COM）B1 开门到位常闭输出（NC）A1 开门到位常开输出（NO）C2 关到位输出公共端（COM）B2 关门到位常闭输出（NC）A2 关门到位常开输出（NO）C3 故障输出公共端（COM3）B3 故障常闭输出（NC）A3 故障常开输出（NO）注：控制端子第1-7号端子请连接无电压接电信号或开路集电极信号。

图2—1（可调型操作面板示意图）操作面板的按键功能表名称功能编程键停机状态或运行状态和编程状态的切换功能/数据键选择数据监视模式和数据写入确认递增键数据或功能码的递增递减键数据或功能码的递减移位键在运行和停机状态下，可选择显示参数；在设定数据时，可以选择设定数据的修改位，也可进行功能码区段切换”的固定螺钉上图5—2（距离控制示意图）距离控制除需要设置和调整F010至F040之间的运行曲线参数外，还需设置F044至F052之间的距离控制参数。

在距离控制前必须进行门宽自学习，距离控制的速度曲线可以用以下图5—3和图5—4来说明。

图5—3（距离控制开门运行曲线示意图）距离控制开门过程说明：当开门命令有效时，门机以开门启动力矩（F010）启动，按照开门启动加速时间（F011）加速到开门启动低速F012），在开门低速段恒速运行。

从开门运行的开始时刻计时，计时达到开门启动低速保持时间（F52）后，门机切换到开门频率高速（运行，按照开门加速时间（F015）加速，加速结束后在开门高速段恒速运行。

当开门过程的脉冲计数大于等于F049×门宽后，门机以开门结束低速（F021）为目标速度，以开门减速时间）减速，减速结束后，在开门结束低速段恒速运行。

当开门过程的脉冲计数大于等于F051×门宽后，根据参数F105＝0的设定，输出开门到位信号，门机继续以开门结束低速爬行，同时判断门机输出力矩，力矩大于等于切换力矩（F023）后，门机进行开门力矩保持状态，图5—4（距离控制关门运行曲线示意图）距离控制关门过程说明：当关门命令有效时，门机以关门启动力矩（F027）启动，按照关门启动加速时间（F028F029），在关门低速段恒速运行。

从关门运行的开始时刻计时，计时达到关门启动低速保持时间（F030）后，门机切换到关门频率高速运行，按照关门加速时间（F032）加速，加速结束后在关门高速段恒速运行。

当关门过程的脉冲计数大于等于F050×门宽后，门机以关门结束低速（F038）为目标速度，以关门减速时）减速，减速结束后，在关门结束低速段恒速运行。

1．确认及安装注 意● 受损的变频器和零部件不全的变频器，切勿安装。

● 请安装在金属等不易燃烧的材料上，以免发生火灾。

● 安装时请不要抓在外壳或两端接线端子上，当心掉下来压脚，有受伤的危险。

● 请确定已安装牢靠。

否则，可能会掉下来砸伤人。

2．布线注 意● 请确认交流主回路电源的电压与变频器的额定电压是否一致。

切勿对变频器进行耐电压试验。

● 请勿将电源接到输出U 、V 、W 端子上。

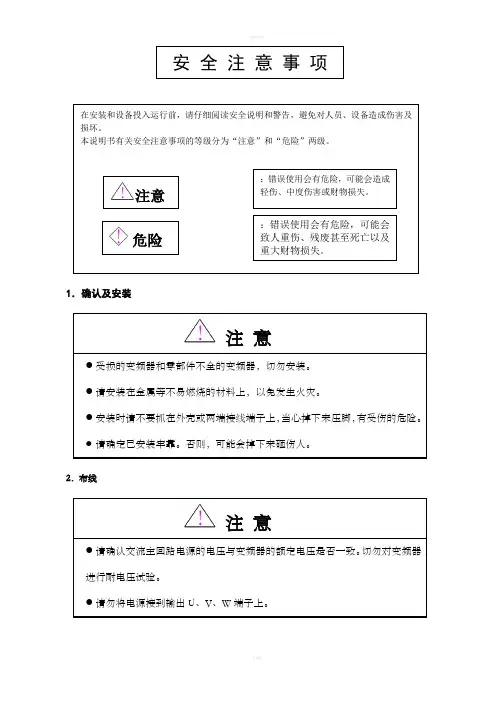

安 全 注 意 事 项在安装和设备投入运行前，请仔细阅读安全说明和警告，避免对人员、设备造成伤害及损坏。

本说明书有关安全注意事项的等级分为“注意”和“危险”两级。

注意危险：错误使用会有危险，可能会致人重伤、残废甚至死亡以及重大财物损失。

：错误使用会有危险，可能会造成轻伤、中度伤害或财物损失。

危险●接线前，请确认输入电源是否处于OFF状态。

●只允许连接交流单相220V的输入电源，本设备必须接地（NEC和其它应用标准）。

●非专业电气工程人员，请勿进行接线作业。

3．操作和运行注意●因散热片温度会变得很高，所以，请不要触摸，以免被烫伤。

●请勿随意变更变频器的设定，本变频器在出厂时已经进行了适当的设定。

危险●请务必在装上外壳后再接通电源。

接通电源前请将开关置于OFF位置。

●变频器通电时，即使在停机状态也不要触摸变频器的端子，以免触电。

4．维护和检查危险●检查要在切断电源5分钟后进行，否则有触电的危险。

●检查和维护要由专业人员进行●变频器的端子在通电情况下切勿触摸，端子上有高电压，非常危险。

●进行检查、维护作业时请使用绝缘工具，并避免手上佩带手表、戒指等金属物。

5．其它危险●绝对禁止对变频器进行改造，以免发生伤亡事故。

目录1、安全注意事项-------------------------------------------------------------------------------1 2．目录------------------------------------------------------------------------------------------2 3．接线------------------------------------------------------------------------------------------4 3—1 变频器接线图---------------------------------------------------------------------4 3—2 控制器接线--------------------------------------------------------------------------5 4．操作-------------------------------------------------------------------------------------------6 4—1 各按键功能及指示-----------------------------------------------------------------6 4—2 基本操作-----------------------------------------------------------------------------7 4—3 系统参数-----------------------------------------------------------------------------7 5．其它参数------------------------------------------------------------------------------------10 5—1 相关技术参数-----------------------------------------------------------------------10 5—2 电气参数-----------------------------------------------------------------------------10 6．调试说明------------------------------------------------------------------------------------116-1两个关键词的解释---------------------------------------------------------------------11 6-2门机控制器调试的具体步骤---------------------------------------------------------11 7．故障处理-------------------------------------------------------------------------------------13 8、其它---------------------------------------------------------------------------------------------138—1 废物处理------------------------------------------------------------------------------13 8—2 咨询修理------------------------------------------------------------------------------13 9、附页---------------------------------------------------------------------------------------------14附页1：门机安装注意事项-----------------------------------------------------------------14附页2：双折门机直梁安装示意图--------------------------------------------------------15附页3；轿顶安装示意图--------------------------------------------------------------------161-1●标牌内容TYPE：ACVF003CSOURCE：1φ200-240V 50/60HzOUTPUT：0.5KVA 1.5SER.NO.：03AA-0888额定输出电流2、外观和各部分的名称额定输入电流型号生产号（例如0888，08893-1 控制器接线注：P3开关门指令输入，要求是开关量无源输入。

第一章安全规程1.1 安全注意事项不能安装在含有爆炸性气体的环境里，否则有引发爆炸的危险。

必须由具有专业资格的人员进行配线作业，否则有触电的危险。

确认输入电源处于完全断开的情况下，才能进行配线作业，否则有触电的危险。

必须将变频器的接地端子可靠接地，否则有触电的危险。

!危险通电情况下，不要用手触摸控制端子，否则有触电的危险。

应该在充电指示灯彻底熄灭或正负母线电压在36V以下时进行，否则有触电的危险。

防止螺钉，垫片及金属之类的异物掉进变频器内部，否则有火灾及损坏财物的危险。

如果变频器有损伤或部件不完全时，请不要安装运行，否则有火灾及人员受伤的危险。

不要安装在阳光直射的地方，否则有损坏变频器的危险。

不要把输入端子（L，N）与输出端子（U，V，X）和直流母排端子及制动端子“P（+）!注意P（-），PB”混淆，否则会损坏变频器。

主回路接线用电缆端头的裸露部分，一定要用绝缘胶带包扎好，否则有损坏财物的危险。

在一般应用场合下，变频器应定期（视现场情况而定，一般为1~3个月）打开盖板，对变频器进行吹风（抽风）除尘处理。

启动后如果出现过流保护，请再次确认外部接线无误后，再上电运行。

第二章变频器的面板及操作2.1可调型操作面板：如图2—1图2—1（可调型操作面板示意图）操作面板的按键功能表按键名称功能PRG 编程键停机状态或运行状态和编程状态的切换FUNC/DTAT 功能/数据键选择数据监视模式和数据写入确认递增键数据或功能码的递增递减键数据或功能码的递减移位键在运行和停机状态下，可选择显示参数；在设定数据时，可以选择设定数据的修改位，也可进行功能码区段切换RUN 运行键面板控制下，用于启动运行操作STOP/RESET 停机/故障复位键盘在面板操作方式下用于停机操作，也可用于复位操作来结束故障报警状态/ 频率电位计保留门机手动调试模式下，RUN键和键同时按下执行开门运行，RUN键和键同时按下执行关门运行。

通用变频器的面板操作模式下，RUN键和键同时按下执行正转，RUN键和键同时按下执行反转。

注意危险1．确认及安装注意2．布线注意3．操作和运行4．维护和检查5．其它危险注意危险危险危险目录1、安全注意事项-------------------------------------------------------------------------------1 2．目录------------------------------------------------------------------------------------------2 3．接线------------------------------------------------------------------------------------------4 3—1 变频器接线图---------------------------------------------------------------------4 3—2 控制器接线--------------------------------------------------------------------------5 4．操作-------------------------------------------------------------------------------------------6 4—1 各按键功能及指示-----------------------------------------------------------------6 4—2 基本操作-----------------------------------------------------------------------------7 4—3 系统参数-----------------------------------------------------------------------------7 5．其它参数------------------------------------------------------------------------------------10 5—1 相关技术参数-----------------------------------------------------------------------10 5—2 电气参数-----------------------------------------------------------------------------10 6．调试说明------------------------------------------------------------------------------------11 6-1两个关键词的解释---------------------------------------------------------------------11 6-2门机控制器调试的具体步骤---------------------------------------------------------11 7．故障处理-------------------------------------------------------------------------------------13 8、其它---------------------------------------------------------------------------------------------138—1 废物处理------------------------------------------------------------------------------13 8—2 咨询修理------------------------------------------------------------------------------13 9、附页---------------------------------------------------------------------------------------------14 附页1：门机安装注意事项-----------------------------------------------------------------14 附页2：双折门机直梁安装示意图--------------------------------------------------------15 附页3；轿顶安装示意图--------------------------------------------------------------------161、前言1-12、外观和各部分的名称3、接线3-1 控制器接线注：P3开关门指令输入，要求是开关量无源输入。

VVVF 变频控制器调试说明书第一章安全规程1.1 安全注意事项!危险!注意不能安装在含有爆炸性气体的环境里，否则有引发爆炸的危险。

必须由具有专业资格的人员进行配线作业，否则有触电的危险。

确认输入电源处于完全断开的情况下，才能进行配线作业，否则有触电的危险。

必须将变频器的接地端子可靠接地，否则有触电的危险。

通电情况下，不要用手触摸控制端子，否则有触电的危险。

应该在充电指示灯彻底熄灭或正负母线电压在36V 以下时进行，否则有触电的危险。

防止螺钉，垫片及金属之类的异物掉进变频器内部，否则有火灾及损坏财物的危险。

如果变频器有损伤或部件不完全时，请不要安装运行，否则有火灾及人员受伤的危险。

不要安装在阳光直射的地方，否则有损坏变频器的危险。

不要把输入端子（ L ，N ）与输出端子（ U ，V ， X ）和直流母排端子及制动端子“ P（ +）P（- ）， PB”混淆，否则会损坏变频器。

主回路接线用电缆端头的裸露部分，一定要用绝缘胶带包扎好，否则有损坏财物的危险。

在一般应用场合下，变频器应定期（视现场情况而定，一般为1~3 个月）打开盖板，对变频器进行吹风（抽风）除尘处理。

启动后如果出现过流保护，请再次确认外部接线无误后，再上电运行。

第二章变频器的面板及操作2.1 可调型操作面板：如图2— 1图 2—1（可调型操作面板示意图）操作面板的按键功能表按键名称功能PRG 编程键停机状态或运行状态和编程状态的切换FUNC/DTAT 功能 /数据键选择数据监视模式和数据写入确认递增键数据或功能码的递增递减键数据或功能码的递减移位键在运行和停机状态下，可选择显示参数；在设定数据时，可以选择设定数据的修改位，也可进行功能码区段切换苏州江南快速电梯有限公司P１VVVF 变频控制器调试说明书RUN 运行键面板控制下，用于启动运行操作STOP/RESET 停机 /故障复位键盘在面板操作方式下用于停机操作，也可用于复位操作来结束故障报警状态/ 频率电位计保留门机手动调试模式下，RUN 键和键同时按下执行开门运行，RUN 键和键同时按下执行关门运行。

目录
1前言 (1)
2安全使用注意事项 (2)
3键盘面板操作 (3)
4快速调试 (4)
4.1使用机械限位开关 (4)
4.2 使用绝对值编码器 (5)
4.3 使用增量式编码器 (6)
5功能参数说明 (7)
5.1 基础功能 (7)
5.2 速度调节 (8)
5.3 编码器模式 (9)
5.4 运行时间及保护 (10)
5.5 V/F曲线、开关量输出 (11)
5.6 通讯 (1)
2
5.7 通用型变频器模式 (12)
6故障信息及排除 (13)
7电气接线图 (15)
1 前言
感谢您选用多功能、高性能的研和C102双核(双CPU) 快速门控制系统。

本产品性能稳定、控制参数界面友好、功能强大、方便调试和维护。

可配套控制PVC快速卷帘门、堆积门、硬质快卷门等工业门类。

产品特点:
1、可选择机械限位开关、绝对值编码器、增量式编码器控制模式。

2、内置卷帘门控制的核心芯片; 双CPU。

3、体积更小, 功能更强; 380V/2.2KW-220V/1.5KW 统一安装尺寸。

4、具备双门互锁且自动开门、风帘机控制、门上升到位、门下降到位、手动不联锁/自动联锁功能。

5、具备编码器控制模式下全开/半开功能、拉绳开关功能。

6、可直接显示编码器位置数据。

7、恢复出厂值、密码保护、电机双重保护功能。

8、设定及故障均有提示或报警代码, 方便调试及维护。

9、全部输入信号均可参数实时监控。

10、变频器、 PLC合二为一, 高度集成。

前言功能特点:1. 具有两种操作模式，分别为正交编码模式和限位开关模式。

2. 取代原有的采用外接PLC或单片机控制变频器的传统方式。

整个系统只有一个专用变频器，大大减小了硬件体积，降低了成本；同时提高了系统安全性。

3. 具有丰富的硬件端子及端子功能，可满足用户多个需求。

8个输入端子，5个输出端子，1个继电器端子(可直接控制电机抱闸)，1个正交编码器接口(使用限位开关模式时，亦用于接上下限位开关)。

4. 具有多种软硬件保护机制，能有效的保护系统及人身安全。

a. 具有变频器的通用保护功能。

如输入缺相，输出缺相，过流，过压，过载等保护b. 运行方向错误保护，编码器断线故障保护，编码器异常故障保护等门机专用保护功能(正交编码器模式下有效)。

5. 集成了快速卷帘门控制专用功能，同时具有通用型变频器的功能。

6. 操作灵活。

可设置开关门频率及加减速时间，用于调节开关门的速度。

7. 操作过程简单。

在正交编码模式下，只需少量的操作步骤即可完成门的定位。

8. 可设置用户使用时间。

时间到达后，将不能再运行。

只有正确输入密码后，方能解锁。

安邦信AM615变频器产品外观一．概要介绍快速卷帘门专用变频器是在原通用型变频器基础上的升级机型，它保留了原通用型系列的主要功能及稳定性。

根据快速卷帘门的控制需求，增加了门控制的核心控制程序，通过使用增量型编码器实现门的精确定位。

本机型是在公司原有的软件平台下，将门的控制部分代码整合进通用变频器代码中，而不增加额外的硬件，这样使门机的体积跟普通通用型变频器体积一致，并大大降低了硬件成本。

本用户手册描述了门机的详细使用方法，以帮助使用者快速的掌握此门机的使用。

二．门机特点此门机是基于以TI公司生产的高性能DSP芯片TMS2808为核心的控制系统。

它具有通用型变频器的功能，同时集成了工业门控制的专用功能。

门机操作简单，具有多种软硬件保护机制，能有效的保护变频器及人身安全。

如：定位完成后，如果在非定位调试模式下将电机接反，变频器将会报警；检测不到编码器，变频器将会报警。

快速门变频控制器说明书LCD—08F1本使用说明书中的图解，为了说明细节部分，有将外壳或安全遮盖物去除状态描述的。

变频器运行时，务必按规定将外壳装回原处，按使用说明书操作运行本使用说明书由于产品改进，规格变更，以及为了说明书自身的使用方便会有适当改动。

此时会更新使用书的资料编号，发行修订版。

·由于损坏或遗失需要订购说明书时，请向本公司代理店或封底上所示的最近的本公司营业所按封面上的资料编号订购。

客户对产品的改造，不属于本公司质量保证范围内，本公司不负任何责任。

小人H1工火在通用状态，请勿改变接线及对信号进行检查。

电源OFF之后，由于电解电容上仍有残留电压，因此待切断后，充电表示指示灯全部熄灭，约1分钟以上，才可进行保养，检查作业。

请勿对变频器进行耐电压试验。

会损坏半导体元件。

务必将操作器或空白面板及上盖、端子盖，下盖安装后，再开启电源，电源ON时，请勿触摸印刷基板(PCB)。

本变频器，不适用以下的使用环境。

200V级: 18,000Arms 以上的电源环境(最大电压250Vrms)400V级: 18,000Arms 以上的电源环境(最大电压480Vrms)根据加拿大电气标准系1部(Canadian Electrical Code. PART1)和美国电气标准(National Electrical Code ;NEC)，请分别对电机进行过电流保护，过负载保护，过热保护。

请使用与75℃耐热铜线相同等的电线。

控制信号线，请按照NEC的Class1接线方法。

1、轻故障分类与报警系统发生轻故障时，系统给出间歇光报警，轻故障包括变压器超温报警（变压器温度超过130度）、单元柜超温报警（柜温超过55度）、柜门打开、单元旁路、电机过载等。

对于轻故障的发生，系统不作记忆处理，仅在故障指示中显示。

故障存在时报警，故障消失，则报警自动取消。

系统运行时如果发生这类故障，变频器并不立即停机。

在停机状态下，如果存在这类故障，用户也还能进行启动操作。

LB20GMD系列门机变频调速系统使用说明书( Ae2版本)宁波欣达电梯配件厂1. 序言感谢您采用本公司的LB20GMD系列门机变频控制系统。

本使用说明提供给使用（安装）者安装时的接线指导、参数设定、异常诊断及排除、日常维护本调速系统等相关注意事项，为确保能够正确地安装及使用本调速系统，请在装机之前详细阅读熟悉本使用手册，并请交由有关部门妥善保存。

2. 安全信息——唯有专业人员可操作本装置，操作人员必须熟悉本装置的组装、控制和操作；——对于擅自更改、拆卸门机、部件或附件，取消一切质量保证；对于不遵守操作手册引起的损失和停工，制造商不承担责任；——由于电梯控制系统的内部电源多种化，因此在配线时应确保调速装置的电源正确，避免串入外界电压，违反本条约可能导致本调速装置或其它电气部件损坏，甚至导致火灾。

注意：在安装前请检查您的系统的输入电压是否符合本门机系统的电压要求。

本装置输入电源电压为AC220V，50Hz，进行端子操作前请切断电源；注意：在切断电源后，变频器操作器上的显示屏未熄灭之前，请勿拆、接电线，违反本条约可能受到电击，而导致人体受到伤害。

注意：由于变频器的内部主要由电子元件组成，应避免将金属屑、油、水及其它杂质进入变频器内部，而造成变频器短路等事故。

3. 交货检查每台门机出厂我们都经过严格的品质检查，但用户在使用之前仍需确认下列状况：——检查本变频控制器是否符合您的订购；——检查本装置是否在运输途中有碰伤、损坏；——检查是否有电气配线或机械部件松散、配线松动等现象；——资料是否齐全。

如有任何品质问题，请不要安装，并请与您的供货商或本公司售后服务部、技术部联系。

4. 安装环境无漂浮性的尘埃及金属微粒；无腐蚀、易燃性的气、液体；无剧烈振动的坚固场所；无电磁杂讯干扰的场所；使用环境为－10℃～50℃，若环境温度超过40℃时，请置于良好通风场所。

5. 变频器型号及尺寸说明型号LB20GMD-2S0007E 最大适用电机功率0.75kW电源额定输入电流7.6A输出额定输出容量 1.9KVA 额定电压、频率单相，220VAC，50/60Hz 额定输出电流 4.5A允许电压变动范围±10%（200～240VAC）最大输出电压对应输入电压允许频率变动范围±5%（47～63Hz）最高输出频率0.1～400Hz6. 产品结构及性能简介6.1简述本系统采用LB20GMD电梯门专用变频器，使门机的调试、参数设定更加简便、快捷，LB20GMD 电梯门变频器系统主要具有以下特点：该变频器为门机专用一体机，匹配三相异步电机，采用多段速信号控制方式，安装时无需进行门机自学习，便于用户安装及调试；具有采集开关门输入信号、速度信号，通过对上述信号的处理，确定门机运行的方向、速度，驱动电动机运转，同时根据门机的位置情况输出开门到位和关门到位信号。

目录1前言 (1)2安全使用注意事项 (2)3键盘面板操作 (3)4快速调试 (4)4.1使用机械限位开关 (4)4.2 使用绝对值编码器 (5)4.3 使用增量式编码器 (6)5功能参数说明 (7)5.1 基础功能 (7)5.2 速度调节 (8)5.3 编码器模式 (9)5.4 运行时间及保护 (10)5.5 V/F曲线、开关量输出 (11)5.6 通讯 (12)5.7 通用型变频器模式 (12)6故障信息及排除 (13)7电气接线图 (15)1 前言感谢您选用多功能、高性能的研和C102双核(双CPU）快速门控制系统。

本产品性能稳定、控制参数界面友好、功能强大、方便调试和维护。

可配套控制PVC快速卷帘门、堆积门、硬质快卷门等工业门类。

产品特点：1、可选择机械限位开关、绝对值编码器、增量式编码器控制模式。

2、内置卷帘门控制的核心芯片；双CPU。

3、体积更小，功能更强；380V/2.2KW-220V/1.5KW统一安装尺寸。

4、具备双门互锁且自动开门、风帘机控制、门上升到位、门下降到位、手动不联锁/自动联锁功能。

5、具备编码器控制模式下全开/半开功能、拉绳开关功能。

6、可直接显示编码器位置数据。

7、恢复出厂值、密码保护、电机双重保护功能。

8、设定及故障均有提示或报警代码，方便调试及维护。

9、全部输入信号均可参数实时监控。

10、变频器、PLC合二为一，高度集成。

2 安全使用注意事项1、实施配线前，请务必关闭电源。

2、切断交流电源后，指示灯未熄灭前，表示变频器内部仍有高压，十分危险，请勿触摸内部电路及零部件。

3、运转时，请勿检查电路板上零部件及信号。

4、请勿自行拆装更改变频器内部连接线、线路及零部件。

5、所选用电源电压必须与变频器输入电压规格相同。

6、请确认将电机及变频器正确接地，以确保安全。

7、请确保主回路端子配线正确，电源输入、电机输出接线正确，否则，将造成变频器的损坏报废。

8、送电前请盖好电箱门，以防触电，造成人身伤害。

图2—1（可调型操作面板示意图）操作面板的按键功能表名称功能编程键停机状态或运行状态和编程状态的切换功能/数据键选择数据监视模式和数据写入确认递增键数据或功能码的递增递减键数据或功能码的递减移位键在运行和停机状态下，可选择显示参数；在设定数据时，可以选择设定数据的修改位，也可进行功能码区段切换”的固定螺钉上图5—2（距离控制示意图）距离控制除需要设置和调整F010至F040之间的运行曲线参数外，还需设置F044至F052之间的距离控制参数。

在距离控制前必须进行门宽自学习，距离控制的速度曲线可以用以下图5—3和图5—4来说明。

图5—3（距离控制开门运行曲线示意图）距离控制开门过程说明：当开门命令有效时，门机以开门启动力矩（F010）启动，按照开门启动加速时间（F011）加速到开门启动低速F012），在开门低速段恒速运行。

从开门运行的开始时刻计时，计时达到开门启动低速保持时间（F52）后，门机切换到开门频率高速（运行，按照开门加速时间（F015）加速，加速结束后在开门高速段恒速运行。

当开门过程的脉冲计数大于等于F049×门宽后，门机以开门结束低速（F021）为目标速度，以开门减速时间）减速，减速结束后，在开门结束低速段恒速运行。

当开门过程的脉冲计数大于等于F051×门宽后，根据参数F105＝0的设定，输出开门到位信号，门机继续以开门结束低速爬行，同时判断门机输出力矩，力矩大于等于切换力矩（F023）后，门机进行开门力矩保持状态，图5—4（距离控制关门运行曲线示意图）距离控制关门过程说明：当关门命令有效时，门机以关门启动力矩（F027）启动，按照关门启动加速时间（F028F029），在关门低速段恒速运行。

从关门运行的开始时刻计时，计时达到关门启动低速保持时间（F030）后，门机切换到关门频率高速运行，按照关门加速时间（F032）加速，加速结束后在关门高速段恒速运行。

当关门过程的脉冲计数大于等于F050×门宽后，门机以关门结束低速（F038）为目标速度，以关门减速时）减速，减速结束后，在关门结束低速段恒速运行。
