安徽省环保厅关于铜陵有色金属集团股份有限公司安庆铜矿东马鞍山矿体开采工程竣工环境保护验收意见的函文章属性•【制定机关】安徽省环境保护厅•【公布日期】2016.09.13•【字号】皖环函〔2016〕993号•【施行日期】2016.09.13•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】环境保护其他规定正文安徽省环保厅关于铜陵有色金属集团股份有限公司安庆铜矿东马鞍山矿体开采工程竣工环境保护验收意见的函皖环函〔2016〕993号铜陵有色金属集团股份有限公司安庆铜矿：报来《关于申请安庆铜矿东马鞍山矿体开采工程建设项目环保设施竣工验收的报告》（安矿〔2016〕48号）及附送的《铜陵有色金属集团股份有限公司关于申请安庆铜矿东马鞍山矿体开采工程竣工环境保护验收调查报告》（环生态验〔2016〕13号，以下简称《验收调查报告》）等材料收悉。
2016年6月29日，我厅组织有关单位对该项目进行了竣工环境保护验收现场检查。
经研究，提出验收意见如下：一、工程建设的基本情况安庆铜矿东马鞍山矿体开采工程位于安庆市怀宁县境内，隶属安徽省铜陵市郊区。
2008年11月，该项目环境影响报告书经我厅（原安徽省环保局）批复（环评函〔2008〕1210号），2014年8月，项目建成经我厅同意投入试运行（皖环函〔2014〕1078号）。
东马鞍山矿体为安庆铜矿的接替资源。
开采范围为-560米以下8线以东矿体，设计工业储量1474.5万吨。
项目利用现有矿山的采矿、选矿及公共辅助设施等工程，新建矿井、地下破碎、运输系统、井下排水、充填系统等设施。
矿体开采后，保持安庆铜矿原3500吨/天生产规模不变。
工程实际总投资18001.54万元，其中环保投资1221.53万元。
二、环境保护措施及环境风险防范措施落实情况（一）井下采矿破碎设备实行密闭收尘，溜井及装矿硐室采用湿式除尘，湿式凿岩。
球团厂已按环评要求关停，生活锅炉改用空气源热泵热水器，无烟气排放。
（冶金行业）安庆铜矿矿体开采设计（通风系统专题）题目：安庆铜矿1#矿体开采设计（通风系统专题）目录摘要IABSTRACTII第一章总论11.1矿山概况11.2设计依据11.3矿山生产简述11.4矿山工作制度2第二章矿山地质32.1矿区地理与气候条件32.2矿区地质构造32.3矿脉分布、产状及规模52.4矿区水文地质72.5矿区工程地质72.6矿区环境地质8第三章矿山年产量及服务年限93.1矿山年产量93.2矿山服务年限103.3矿山工作制度10第四章矿床开采技术114.1矿体及其顶、底板岩石的稳固性114.2矿石化学成分114.3矿床的勘探类型及勘探网度:114.4矿床开采工业指标11第五章矿床开拓125.1井田划分125.2阶段高度的确定125.3井田中阶段开采顺序和阶段中矿块开采顺序13 5.4矿床开拓方法的选择135.5充填系统14第六章矿山井巷工程156.1矿山基本井巷工程156.2主井设计156.3副井及其罐笼设计176.4阶段运输巷道设计196.5回风井设计21第七章采矿方法227.1矿床地质及开采地质条件227.2采矿方法选择227.3采矿方法构成要素（VCR法）24第八章矿井运输与提升298.1运输任务、方式及线路298.2运输设备选型298.3轨道结构与选型308.4列车编组计算308.5矿井提升系统33第九章矿井通风（专题部分）409.1矿井通风概述409.2矿井通风条件409.3通风方式与通风系统的拟定409.4风量计算与分配429.5通风阻力计算459.6通风制度509.7通风设施509.8通风设备选型509.9通风动力费用529.10局部通风529.11井下防尘529.12通风与安全技术工作人员编制和所需设备53第十章矿井供风供水供电54 10.1矿井供风5410.2矿山供水5510.3矿山供配电55第十一章矿山排水5611.1矿井涌水量及其确定依据56 11.2排水设备选型5611.3水泵房的设计5711.4排水系统终述5811.5排水设备及人员编制58第十二章劳动安全与工业卫生59 12.1劳动安全5912.2工业卫生63第十三章矿山环境保护6513.1矿山主要污染源及污染物65 13.2采矿车间环境及保护66第十四章总图运输6714.1矿山外部运输及总图布置67 14.2矿区运输67参考文献69致谢70摘要本设计为安庆铜矿1号矿体-400m~-580m中段铜铁矿床的地下开采方案。

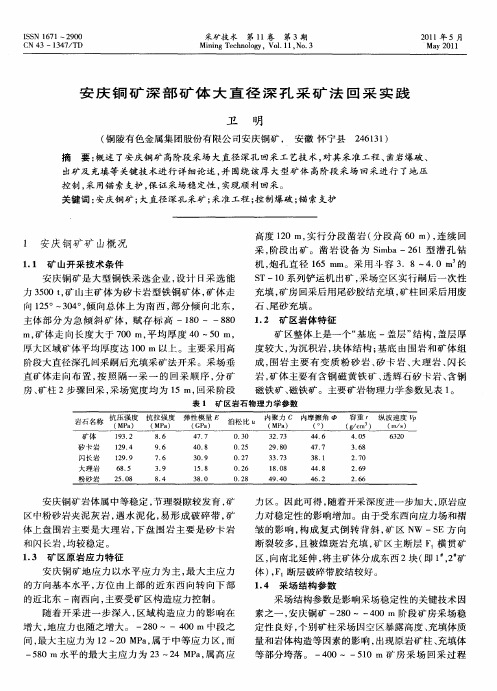

安庆铜矿深部矿体大直径深孔采矿法回采实践卫明(铜陵有色金属集团股份有限公司安庆铜矿，安徽怀宁县246131)摘要:概述了安庆铜矿高阶段采场大直径深孔回采工艺技术，对其采准工程、凿岩爆破、出矿及充填等关键技术进行详细论述，并围绕该厚大型矿体高阶段采场回采进行了地压控制，采用锚索支护，保证采场稳定性，实现顺利回采。
关键词:安庆铜矿;大直径深孔采矿;采准工程;控制爆破;锚索支护1安庆铜矿矿山概况1．1矿山开采技术条件安庆铜矿是大型铜铁采选企业，设计日采选能力3500t，矿山主矿体为矽卡岩型铁铜矿体，矿体走向125ʎ 304ʎ，倾向总体上为南西，部分倾向北东，主体部分为急倾斜矿体，赋存标高－180 －880 m，矿体走向长度大于700m，平均厚度40 50m，厚大区域矿体平均厚度达100m以上。
主要采用高阶段大直径深孔回采嗣后充填采矿法开采。
采场垂直矿体走向布置，按照隔一采一的回采顺序，分矿房、矿柱2步骤回采，采场宽度均为15m，回采阶段高度120m，实行分段凿岩(分段高60m)，连续回采，阶段出矿。
凿岩设备为Simba－261型潜孔钻机，炮孔直径165mm。
采用斗容3．8 4．0m3的ST－10系列铲运机出矿，采场空区实行嗣后一次性充填，矿房回采后用尾砂胶结充填，矿柱回采后用废石、尾砂充填。
1．2矿区岩体特征矿区整体上是一个“基底－盖层”结构，盖层厚度较大，为沉积岩，块体结构;基底由围岩和矿体组成，围岩主要有变质粉砂岩、矽卡岩、大理岩、闪长岩，矿体主要有含铜磁黄铁矿、透辉石矽卡岩、含铜磁铁矿、磁铁矿。
主要矿岩物理力学参数见表1。
表1矿区岩石物理力学参数岩石名称抗压强度(MPa)抗拉强度(MPa)弹性模量E(GPa)泊松比u内聚力C(MPa)内摩擦角Φ(ʎ)容重r(g/cm3)纵波速度Vp(m/s)矿体193．28．647．70．3032．7344．64．056320矽卡岩129．49．640．80．2529．8047．73．68闪长岩129．97．630．90．2733．7338．12．70大理岩68．53．915．80．2618．0844．82．69粉砂岩25．088．438．00．2849．4046．22．66安庆铜矿岩体属中等稳定，节理裂隙较发育，矿区中粉砂岩夹泥灰岩，遇水泥化，易形成破碎带，矿体上盘围岩主要是大理岩，下盘围岩主要是矽卡岩和闪长岩，均较稳定。

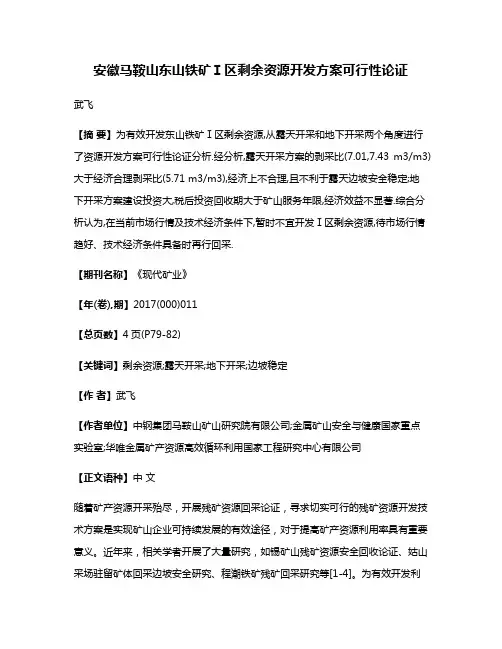

安徽马鞍山东山铁矿Ⅰ区剩余资源开发方案可行性论证武飞【摘要】为有效开发东山铁矿Ⅰ区剩余资源,从露天开采和地下开采两个角度进行了资源开发方案可行性论证分析.经分析,露天开采方案的剥采比(7.01,7.43 m3/m3)大于经济合理剥采比(5.71 m3/m3),经济上不合理,且不利于露天边坡安全稳定;地下开采方案建设投资大,税后投资回收期大于矿山服务年限,经济效益不显著.综合分析认为,在当前市场行情及技术经济条件下,暂时不宜开发Ⅰ区剩余资源,待市场行情趋好、技术经济条件具备时再行回采.【期刊名称】《现代矿业》【年(卷),期】2017(000)011【总页数】4页(P79-82)【关键词】剩余资源;露天开采;地下开采;边坡稳定【作者】武飞【作者单位】中钢集团马鞍山矿山研究院有限公司;金属矿山安全与健康国家重点实验室;华唯金属矿产资源高效循环利用国家工程研究中心有限公司【正文语种】中文随着矿产资源开采殆尽，开展残矿资源回采论证，寻求切实可行的残矿资源开发技术方案是实现矿山企业可持续发展的有效途径，对于提高矿产资源利用率具有重要意义。
近年来，相关学者开展了大量研究，如锡矿山残矿资源安全回收论证、姑山采场驻留矿体回采边坡安全研究、程潮铁矿残矿回采研究等[1-4]。
为有效开发利用东山铁矿Ⅰ区剩余资源，本研究分别从露天开采和地下开采两个方面对该区剩余资源的开发方案进行可行性论证。
东山铁矿位于安徽省马鞍山市向山镇境内，采用露天开采方式，开采标高-107～47 m，生产规模50万t/a[5]。
矿山北侧建有铁路转载台及矿石卸矿线、和尚桥采场铁路线、油库、110 kV高压线、凹山选厂、集体企业小选矿厂和集体企业办公楼等设施；西侧为采场总出入口，建有3个个体小选矿厂和2个小尾矿库；南侧和东侧均为农田。
矿山周边环境总体较复杂。
矿山分为大东山(Ⅰ区)、小东山(Ⅱ区)、梅子山3个矿段。
大东山和小东山矿段以F1断层为界，F1断层东南侧为大东山矿段、西北侧为小东山矿段；梅子山矿段位于采矿权范围北东方向，与小东山矿段相邻。
Serial No．544August．2014
现代矿业
MODEＲN MINING
总第544期2014年8月第8期
吴福和（1970—），男，助理工程师，246131安徽省安庆市北门外。
安庆铜矿东马鞍山矿体采矿方案优选
吴福和
（铜陵有色金属集团控股有限公司安庆铜矿）
摘
要
通过分析安庆铜矿东马鞍山矿体的开采技术条件，充分考虑了矿体复杂的水文地质
和围岩稳定性因素，初步选定了技术上可行的2种采矿方案，并对其主要技术指标和方案优缺点进
行分析比较，最终确定采用大直径深孔嗣后充填采矿法开采该矿体。
关键词
采矿方案
开采技术条件
大直径深孔嗣后充填采矿法
安庆铜矿位于长江中下游铁铜成矿带中部，为
一水文地质条件复杂的大型岩溶金属矿山
［1-3］。
经过多年的开采，原安庆铜矿马头山矿体已开采殆尽，为了顺利完成矿山的年度生产任务，有必要对Cu
品位较低的东马鞍山矿体进行开采［4-8］。
为此，结合
该矿体的开采技术条件对采矿方案进行优选，并对开采过程中不稳固的围岩和复杂水位所带来的安全问题进行分析。
1安庆铜矿开采现状
该铜矿已连续达标达产13a ，上部矿量资源消
耗较大，衔接区域矿石品位较1#
矿体差，产品产量下降幅度较快，主要产品产量难以实现均衡生产。
（1）1#矿体－618m 以上一步骤采场已基本采完，
目前正在进行二歩骤采场矿柱及小矿体的回采工作，
回采难度增大，产量较小，且矿量、品位都较计划有很大的出入，影响到选矿指标的稳定。
（2）马头山矿体围岩稳固性较差，在采矿设计
中将矿房缩小，
回采矿房单元增多，从已经回采结束的采场来看，均有较大程度的垮落，延长了矿房回采
周期，
造成了生产能力下降。
（3）东马鞍山矿体，开拓系统尚未完全形成，矿体形态及地下水系统复杂，矿体围岩稳固性一般，相
对1#
矿体而言，
采场生产能力较小。
此外，矿体品位变差，
对矿山生产产生较大影响，矿石中Cu 、Fe 品位见表1。
2东马鞍山矿体地质概况
东马鞍山铜铁矿床西起8线，东至40线，矿体
赋存于闪长岩体与大理岩接触带内。
其中E 1、
E 2为主矿体，
在矽卡岩带底部的闪长岩内，为闪长岩型小矿体，矿体形态复杂，矿床总体是西高东低，呈阶梯
表1
安庆铜矿矿体铜铁品位对比
%
元素
类别接替矿体
马头山东马鞍山原区域
2#矿体1#矿体Cu 0．4210．660．9480．962Fe
43．27
24．7
25．94
32．05
状侧伏。
该矿矿床在－560m 以下总地质储量为1474.5万t ，Cu 金属量为9.73万t ，品位为0.66%；Fe 金属量为363.7万t ，品位为24.7%。
设计利用
资源储量为1342万t ，
Cu 金属量为8.84万t ，平均品位0.66%；Fe 金属量为348.5万t ，平均品位为26.0%。
3采矿方案初选
基于东马鞍山矿体的开采技术条件，适合于该
矿体的采矿方法有：大直径深孔崩矿嗣后充填采矿法（方案Ⅰ）和下向深孔分层凿岩爆破空场后充填采矿法（方案Ⅱ），均可满足1000 1500t /d 生产能力的需要。
3．1方案Ⅰ
该方案采用VCＲ法拉槽，倒梯段后退式侧向崩矿，当矿体厚度超过30m 时，按地质为采场界线，采场垂直矿体走向布置（采空区水平暴露大于600m 2），当采场的宽度为20m 时，对于厚度为10m 左右且形态规整的急倾斜矿段，在围岩较为稳固的
情况下，
采取分阶段凿岩，双阶段连续回采，可减小采准工程量，提高采场的生产能力。
采用自下而上的回采顺序，有利于实现大型矿山区域安全开采。
在阶段平面区采用隔一采一的回采方式，即先期回
采矿房采场，
再回采矿柱采场，一步骤回采的采场（矿房）采用尾砂胶结充填，灰砂比为1ʒ4 1ʒ10（为前期东马鞍山矿体试验值）；二步骤回采的采场（矿柱）采用尾砂和矸石充填。
采场集中于出矿水平采用铲运机出矿。
该方案基本原理见图1。
4
91
图1方案Ⅰ
3．2方案Ⅱ
该方案采用分段凿岩，分段落矿，阶段出矿的回采流程。
按地质为采场界线，采场可垂直走向布置（采空区水平暴露大于600m2），当采场的宽度为20m时，对于厚度为10m左右且形态规整的急倾斜矿段，在围岩较为稳固的情况下，采取分阶段凿岩，可减小采准工程量，加大开采强度。
矿体回采顺序与方案Ⅰ类似。
该方案基本原理见图2。
图2方案Ⅱ
4最优采矿方案确定
2种采矿方案特点对比见表2。
表22种采矿方案特点对比
方案优点缺点
Ⅰ
采场综合生产能力高，作业成
本较低，凿岩和爆破作业均在
凿岩硐室内进行，安全性好，
采矿工艺简单可靠，采切工程
量少，回采经济效益好。
贫化损失略高于方案Ⅱ，
矿山服务年限短，回采中
两侧充填体临空面积大。
Ⅱ
贫化、损失率稍低于比方案
Ⅰ，凿岩和爆破作业在巷道
内，安全性好，能适应矿体边
界线的变化的开采，机动灵活
性好，采切工程量较小，采场
综合生产能力低于方案Ⅰ。
采场通风效果劣于方案
Ⅰ，采场回采期限长于方
案Ⅰ，深孔爆破作业面较
小，充填体侧向暴露面积
大，充填体的稳定性较
差，对充填体破坏较大。
由表1可知，推荐采用方案Ⅰ即大直径深孔崩
矿嗣后充填采矿法开采东马鞍山矿体，能够满足安
庆铜矿设计采选能力3500t/d的需要。
5讨论
（1）东马鞍山矿体－560m以下涌水量较大，
－700m中段水平水文地质条件复杂，涌水量大，直
接影响到矿体的开采。
因此，对通往矿体的含水层、
构造破碎带、岩溶裂隙、松散透水岩透水岩层应超前
（预）注浆堵水，建议先堵水后开采，降低地下水的
危害程度。
（2）东马鞍山矿体中穿插有黄斑岩，给后续矿
体开采带来一定的难度，个别采场的开采方案有待
于进一步研究。
参考文献
［1］胡强．安庆铜矿东马鞍山矿体水文地质特征及涌水量预测
［J］．采矿技术，2012，12（2）：65-67．
［2］王林．安庆铜矿马头山矿体采矿方法选择［J］．采矿技术，
2007，7（1）：11-12．
［3］陈贤春．安庆铜矿特大型采场回采工艺实践［J］．采矿技术，
2010，10（4）：7-8，49．
［4］杨小聪，陈忠辉．安庆铜矿开采过程的数值模拟［J］．有色金
属：矿山部分，2002，54（2）：82-87．

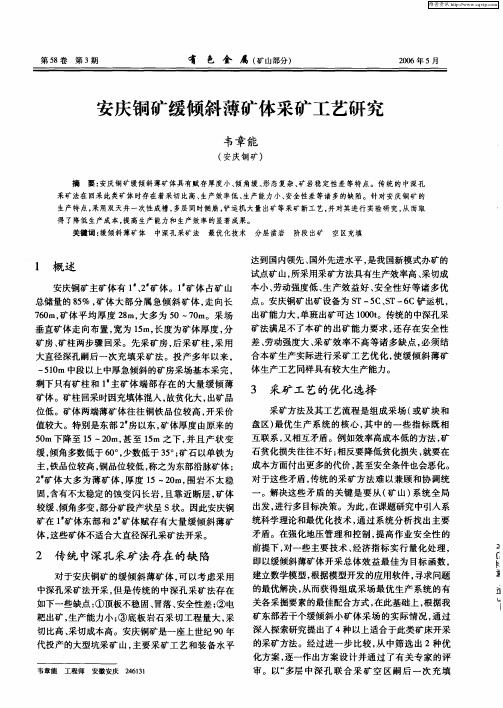

［5］韦章能．安庆铜矿缓倾斜薄矿体采矿工艺研究［J］．有色金属：
矿山部分，2006，58（3）：10-11．
［6］史传哲，段林松．安庆铜矿大直径深孔与中深孔联合回采法的
改进探讨［J］．采矿技术，2009，9（4）：11-12．
［7］陈贤春．不稳固围岩缓倾斜中厚矿体的回采实践［J］．有色金
属：矿山部分，2008，60（2）：5-8．
［8］卫明．安庆铜矿深部矿体大直径深孔采矿法回采实践［J］．
采矿技术，2011，11（3）：31-33，47．
（收稿日期2014-06-04）
591吴福和：安庆铜矿东马鞍山矿体采矿方案优选2014年8月第8期。
