《注塑模具基本结构》课件

移动，使模具型腔打开，制品从型腔中脱落。
03
合模时，动模在液压缸的作用下向前移动，与定模闭
合，形成型腔，准备进行下一次注塑过程。
塑料的注入与成型
塑料的注入与成型是注塑模具的核心部分，涉及到塑料熔体的流动和成型。
在注射过程中，塑料熔体在压力作用下通过喷嘴注入模具型腔中，并迅速填充整个型腔。
在填充过程中，塑料熔体受到模具型腔的冷却作用，逐渐固化形成塑料制品的形状和尺寸。
保养与维护建议
定期润滑
使用适当的润滑剂定期润滑模具各部件，以减少磨损和摩擦。
定期检测
定期对模具进行全面检测，确保各部件工作正常。
建立维护档案
记录模具的使用和维护情况，以便跟踪和发现问题。
培训操作人员
确保操作人员熟悉模具的结构和工作原理，正确操作和维护。
THANKS
感谢观看
REPORTING
脱模与制品取
脱模与制品取出是注塑模具最后一个动作，涉及到制品从模具型腔中脱落和取出的过程。
脱模时，动模在液压缸的作用下向后移动，使制品从型腔中脱落。同时，顶出系统将制品从模具顶出孔中顶出，以便取出制品。
PART 04
注塑模具的设计与制造
REPORTING
设计原则与步骤
确定模具类型
根据产品需求和生产条件，选择合适的模具类型，如二板模、三板模等。
冷却水盖板
固定冷却水道和冷却水嘴的结构件。
排气系统
排气槽
设置在模具分型面或型腔壁上，用于排除气体。
排气塞
可拆卸的零件，用于在特定位置排气。
PART 03
注塑模具的工作原理
REPORTING
注塑过程
注塑过程是塑料通过注塑机加热、熔化后，注入模具型腔中，冷却固化后得到所需形状和尺寸的塑料制品的过程。

注塑模具结构及设计-9(设计实例改善及细节改进)PPT课件

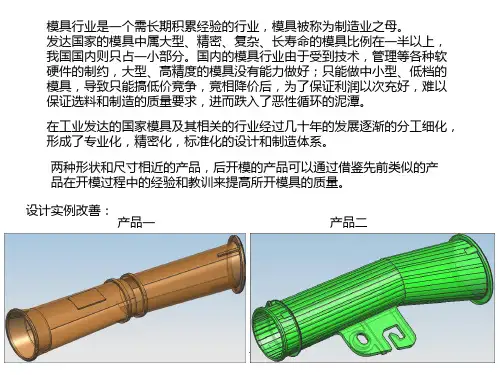

模具行业是一个需长期积累经验的行业，模具被称为制造业之母。发达国家的模具中属大型、精密、复杂、长寿命的模具比例在一半以上，我国国内则只占一小部分。国内的模具行业由于受到技术，管理等各种软硬件的制约，大型、高精度的模具没有能力做好；只能做中小型、低档的模具，导致只能搞低价竞争，竞相降价后，为了保证利润以次充好，难以保证选料和制造的质量要求，进而跌入了恶性循环的小镶件，还要
考虑为了镶件拆装的方便而
设置螺纹取出孔。 .
24
对于大型的型芯或滑块，考虑到加工工艺，为便于加工过程中翻转和吊装，设计时要考虑增加侧向的吊装孔。
.
25
大型的型芯由于比较重，拆装时都要用到吊环，需要设置吊装孔。
模具外围的吊环孔设置时要考虑受力平衡，起吊平稳。
使用机械手的全自动连续生产的模具，拉料钩不能设计成Z型，只能设计成其它回转形的形式。对于Z型拉料勾较多的模具，一般是用人工手动取塑件，要注意保持所有拉料勾的方向一致，才能顺利取出。
Z钩形
环槽形
.
倒锥形
34
对于型芯的碰穿面要留研配的余量，尺寸应该标注正公差。
产品
型芯
正公差加在红色的碰穿面上
斜边块靠斜面锁死并挤住镶件。
为了方便斜边块的拆装，斜
边块上要有锁紧螺丝孔和提
出螺丝孔。
.
13
支撑柱支撑柱位于动模板和动模底板之间，作用是帮助动模板承受注射压力，防止模板变形。一般将支撑柱设置在位于产品的投影面之下。
动模板
支撑柱顶出板
支撑柱要取正公差，以对模板产生顶住的力。
.
14
增加承压片
单独的承压片立体图
定模
动模
.

注塑模具模具结构PPT课件

谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
演讲人：XXXXXX 时间：XX年XX月XX日
夾模要求
主PL面的分取
斜梢設計
頂出系統
结束语
当你尽了自己的最大努力时，失败也是伟大的，所以不要放弃，坚持就是正确的。
WGreat, So Don'T Give Up, Stick To The End

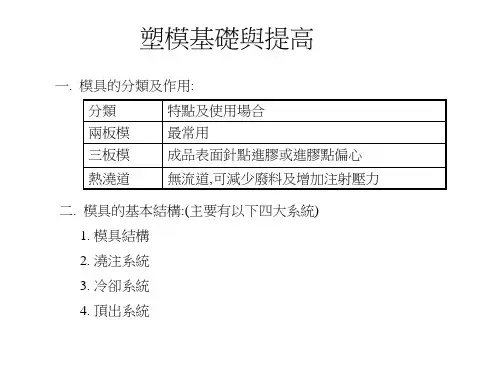

塑模基礎與提高
一. 模具的分類及作用:
分類兩板模三板模
特點及使用場合最常用成品表面針點進膠或進膠點偏心
熱澆道
無流道,可減少廢料及增加注射壓力
二. 模具的基本結構:(主要有以下四大系統) 1. 模具結構 2. 澆注系統 3. 冷卻系統 4. 頂出系統
模具結構
成品注意事項

《注塑模具基本结构》PPT课件

33 2021/3/4
（1）热流道注射模工作原理
动画文件夹\注射模分类讲解\热流道注射模工作原理.swf
34 2021/3/4
（2）热流道注射模特点
压力损失小，可低压注射，同时有利于压力传递、提高塑件质量；有利于实现自动化生产,提高生产率、降低成本。基本上实现了无废料加工，节约塑料原料；
27
应用范围：
主要用于当塑件侧面凹槽或孔较浅，所需抽拔距不大，但成型面积较大的场合。
特点：抽芯距较短，抽芯力较大。
28 2021/3/4
5.带活动镶件注射模
动画文件夹\注射模分类讲解\带活动镶嵌件注射模.swf
模具上设有活动的型芯、螺纹型芯。
29 2021/3/4
带活动镶件注射模
有些塑件有更特殊的要求，如模具上需要设置螺纹型芯或螺纹型环等时，在型腔的局部设置活动镶件。开模时，这些活动镶件不能简单地沿开模方向与塑件分离，而是必须在塑件脱模时连同塑件一起移出模外，然后通过手工或专门的工具将它与塑件分离，在下一次合模注射之前，再重新将其放入模内。
动画文件夹\双分型面注射模\双分型面注射模工作过程.swf
20 2021/3/4
（2）双分型面注射积较小，塑件的外观好，并且有利于自动化生产； 2）双分型面的注射模结构复杂，成本较高，模具的重量增大； 3）双分型面注射模一般用于中、小型塑件或流动性较好的塑料成型。
带动活动型芯作侧向移动(抽拔与复位)的整个机构称为侧分型与抽芯机构，简称侧抽芯机构。
8 2021/3/4
侧分型与抽芯机构
动画文件夹\ 斜导柱分型与抽芯机构运动分析.swf
2021/3/4
带动型芯滑块侧向移动的整个

《注塑模具结构介绍》课件

浇注系统
浇注系统是注塑模具中的进料通道，将塑料熔体从注射机输送到模具型腔。
顶出系统
顶出系统用于将固化后的塑料制品从模具中顶出。
注塑模具的工作原理
注塑机将塑料原料加热熔融，通过注射机将熔融的塑料注入模具型腔。
顶出系统将固化后的塑料制品从模具中顶出，完成一个成型周期。
塑料在型腔内冷却固化，形成所需的塑料制品。
03
注塑模具的设计要点
材料选择
01
02
03
钢材
钢材是注塑模具最常用的材料，具有高强度、耐磨性和耐腐蚀性。
铝合金
铝合金重量轻，易于加工和散热，适用于小型模具和需要轻量化的模具。
塑料
某些特殊塑料可用于模具的内部结构，以降低成本和减轻重量。
模具强度与刚度
01
模具的强度和刚度是确保注塑成型过程稳定性的关键因素。
02
注塑模具的主要结构
成型系统
成型零部件
成型模具的主体部分，直接关系到塑件成型质量的优劣。通常由凹模、凸模和镶块等组成
。
结构零件
为满足模具结构要求而设置的零件，如固定板、顶出板、垫块、支承板等，这些零件统称为结构零件。
导向零件
导柱和导套是应用最广的导向零件，其作用是保证模具在开模和合模时能够准确复位。
注塑模具广泛应用于汽车、家电、电子、包装、医疗器械等领域，是塑料加工行业的重要工艺装备。
注塑模具的组成
型腔和型芯
动模和定模上分别有型腔和型芯，用于成型塑料制品的外形和内部结构。
冷却系统
冷却系统用于将注入型腔的塑料熔体冷却固化。
动模和定模
注塑模具由动模和定模两部分组成，动模随注射机活动，定模固定在注射机上。

注塑模具结构最清晰原创图文含动画专题培训课件

IVU
Ye
斜顶结构
11
斜顶机构，紫色框为斜顶结构。
放大图产品图
IVU
Ye
斜顶结构
12
斜针，顶出塑胶使其脱落。斜顶杆，形成产品特征。支撑板，支撑与固定作用。
垫板，合模力量的支撑作用。
顶针板，与推板共同固定顶针。推板，注塑机推杆直接施力在此板。
塑胶脱离
底座，支撑与固定。
注塑机推杆
模具安装讲解：斜顶杆顶底部为T型滑动结构，由黑色工件与推板锁紧；中部由淡蓝色工件线割斜方孔，锁紧在支撑板。斜顶机构原理讲解：注塑后开模，公模后退（下行），注塑机推杆前进（上行），穿过底座直接作用在推板，使得斜顶杆和顶针一起上行。但由于斜顶杆与竖直方向成一定角度倾斜上行，所以随着上行距离加大，斜顶杆慢慢脱离直至最后完全脱离塑胶，即形成方形孔。
压力损失大要求较高的注射力
1.去除困难 2.浇口痕迹明显 3.浇口周围应力大 4.只能用于单腔模具
1.加工困难 2.浇口尺寸精度不易保证 3.压力损失大
1.加工困难 2.浇口尺寸精度不易保证 3.压力损失大
适用材料
PE PP ABS PC PS POM PA AS
PVC PE PP ABS PC PS POM PA AS PMMA
Ye
1
注塑模具结构最清晰--原创图文含动画
IVU
Ye
注塑模具结构讲解
2
01 产品分模/流道系统 02 模具结构概览 03 斜顶机构原理 04 滑块机构原理
PART ONE PART TWO PART THREE PART FOUR
05 冷却系统
PART FIVE
06 产品顶出
PART SIX
07 典型模具零件加工及设备 PART SEVEN

注塑模具结构介绍PPT课件

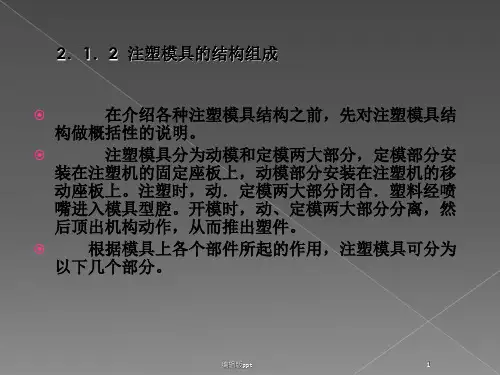

35
编辑版ppt
36
编辑版ppt
37
4．2．3 各种形式及大小的模架明细单
本书模架明细单摘录了深圳南方模具厂的模架订购本中的一部分，由于篇幅有限，摘录的各大小模架尺寸规格间隔较大，实际上是很细的，主要目的是使读者了解模架的供货状况。另外，为学生进行模具课程设计’提供模架选择资料，而不是作为具体资料介绍给读者。标准模架图例详见本书附录B。
用。读者在工作中选购模架及其他标准件时，应向有关
厂家索取详细的供货资料。
编辑版ppt
28
4．2 注塑模具标准模架
4．2．1 标准模架分类
按进料口(浇口)的形式模架分为大水口模架和小水
口模架两大类，香港地区将浇口称为水口，大水口模架
指采用除点浇口外的其他浇口形式的模具(二板式模具)
所选用的模架，小水口模架指进料口采用点浇口模具(三
必须先拔出侧向凸模或抽出侧向型芯，然后方能顺利脱
出。使侧向凸模或侧向型芯移动的机构称为侧向抽芯机
构。
(5)顶出机构
顶出机构是指模具分型以后将塑件顶出的装置(又
称脱模机构)杆、复位杆、顶杆固定扳、顶板、主流道拉
料杆等组成。
编辑版ppt
3
(6)冷却和加热系统
为了使熔融塑料在模具型腔内尽快固化成型，提高
同在定模；斜导柱和滑块同在动模四种结构形式。
编辑版ppt
15
2．4．1 斜导柱在定模、滑块在动模的结构
编辑版ppt
16
2．4．2 斜导柱在动模、滑块在定模的结构
编辑版ppt
17
编辑版ppt
18
编辑版ppt
19
编辑版ppt
20
编辑版ppt

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

三板模通常用于：
1，一模多腔点浇口进料的制品
1
2，一模一腔多（单）点浇口进料的制品
3，一模一腔要求侧浇口进料的中，大型制品
4，假三板模用于定模有滑块侧抽芯的机构和简易细水口模具
2 缺点：
1，结构复杂，制造难度和成本比两板模高
2，流道较长，废料率相对高
3，成型过程中压力损失相对高
3
三板模合模状态
三板模开模状态
•
6.如果一个人有自己的心灵追求，又在世界上闯荡了一番，有了相当的人生阅历，那么，他就会逐渐认识到自己在这个世界上的位置。世界无限广阔，诱惑永无止境，然而，属于每一个人的现实可能性终究是有限的。
•
7.一个人不论伟大还是平凡，只要他顺应自己的天性，找到了自己真正喜欢做的有意义的事，并且一心把它做得尽善尽美，他在这个世界上就有了牢不可破的家园。
•
10.词的结尾，放言 “了却君王天下事，赢得生前身后名”，更是快人快语。最后一句“ 可怜白发生” ，感叹 “老之将至” ，也暗指壮志难酬，这给“ 壮词” 更增加了慷慨悲凉的色彩。
模具构想图
流道走向
定模部分
定模部分第一次开模在最细处拉断料把
定模部分第二次开模把料把从拉料销上脱出
动，定模分开取出料把，顶出产品
三板模相关的尼龙锁模器，限位螺栓，弹簧等零件
•
1.有学者认为，这些水是地球本身固有的。在地球形成之初，地球水就以蒸气的形式存在于炽热的地心中，或者以结构水、结晶水等形式存于地下岩石中。那时，地表的温度较高，大气层中以气体形式存在的水分也较多。
•
8.于是，他不但会有足够的勇气去承受外界的压力，而且会以足够的清醒来面对形形色色的机会的诱惑。我们当然没有理由怀疑，这样的一个人必能获得生活的充实和心灵的宁静。
•
9.这首词处处扣着 “壮词”来写，开篇即言“醉里挑灯看剑”，可谓壮怀激烈。接着主要写战场上的情景：号角连营，分炙、奏乐、点兵，马快、弦鸣。这些情景再现，既是词人曾经驰骋沙场的回忆，也是他渴望回到战场的心声，可谓豪情万丈。
合模
LKM EBI型模架
动，定模分开
顶出
第一次开模
LKM EDI型模架
LKM ECH型模架
LKM EDH型模架
简化型细水口模架LKM FAI型模架源自合模简化型细水口模架
LKM FAI型模架
第二次开模
动，定模分开
顶出
第一次开模
简化型细水口模架
LKM FCI型模架
简化型细水口模架
LKM FAH型模架
•
4.对于这样的人，心灵的宁静就无从谈起。一个人唯有关注心灵，才会因为心灵被扰乱而不安，才会有寻求心灵宁静的需要。所以，具有过内心生活的禀赋，或者养成这样的习惯，这是最重要的。
•
5.区别在于，注重内心生活的人善于把外部生活的收获变成心灵的财富，缺乏此种禀赋或习惯的人则往往会迷失在外部生活中，人整个儿是散的。外面的世界布满了纵横交错的路，每一条都通往不同的地点
尼龙锁模器
尼龙锁模器的安装固定
螺栓拉杆
止动螺栓
限位螺栓
拉料销
拉料销的固定
产品
一模一腔点浇口模具
点浇口形状
一模一腔点浇口模具的拉料结构设计
LKM DAI型模架
合模
LKM DAI型模架
第二次开模
动,定模分开
顶出
第一次开模
LKM DCI型模架
LKM DAH型模架
LKM DCH型模架
LKM DBI型模架
简化型细水口模架
LKM FCH型模架
简化型细水口模架
LKM GAI型模架
合模
简化型细水口模架
LKM GAI型模架
动，定模分开
顶出
第一次开模
简化型细水口模架
LKM GCI型模架
简化型细水口模架
LKM GAH型模架
简化型细水口模架
LKM GCH型模架
三板模应用举例
产品
点浇口不能用于表面有质量要求的产品，也不能用于太大的产品
•
2.为了寻求地球水的渊源，人们还把目光投向了宇宙。科学家托维利提出假说：地球上的水是太阳风的杰作。太阳风即太阳刮起的风，但它不是流动的空气，而是一种微粒流或带电质子流。
•
3.寻求心灵的宁静，前提是首先要有一个心灵。在理论上，人人都有一个心灵，但事实上却不尽然。有一些人，他们永远被外界的力量左右着，永远生活在喧闹的外部世界里，未尝有真正的内心生活。
合模
LKM DBI型模架
第二次开模
动定模分开
顶出
第一次开模
LKM DDI型模架
LKM DBH型模架
LKM DDH型模架
LKM EAI型模架
合模动，定模分开
LKM EAI型模架
顶出
第一次开模
简易细水口
LKM ECI型模架
LKM EAH型模架
LKM EBH型模架
LKM EBI型模架
