线路保护及重合闸装置

线路自动重合闸（一）在电力系统线路故障中，大多数都是“瞬时性”故障，如雷击、碰线、鸟害等引起的故障，在线路被保护迅速断开后，电弧即行熄灭。

对这类瞬时性故障，待去游离结束后，如果把断开的断路器再合上，就能恢复正常的供电。

此外，还有少量的“永久性故障”，如倒杆、断线、击穿等。

这时即使再合上断路器，由于故障依然存在，线路还会再次被保护断开。

由于线路故障的以上性质，电力系统中广泛采用了自动重合闸装置，当断路器跳闸以后，能自动将断路器重新合闸。

本期我们讨论一下线路自动重合闸的相关问题。

1、重合闸的利弊显然，对于瞬时性故障，重合闸以后可能成功；而对于永久性故障，重合闸会失败。

统计结果，重合闸的成功率在70%~90%。

重合闸的设置对于电力系统来说有利有弊。

（利）当重合于瞬时性故障时：（1）可以提高供电的可靠性，减少线路停电次数及停电时间。

特别是对单侧电源线路；（2）可以提高电力系统并列运行的稳定性，提高输电线路传输容量；（3）可以纠正断路器本身机构不良或保护误动等原因引起的误跳闸；（弊）当重合于永久性故障时：（1）使电力系统再一次受到冲击，影响系统稳定性；（2）使断路器在很短时间内，连续两次切断短路电流，工作条件恶劣；由于线路故障绝大多数都是瞬时性故障，同时重合闸装置本身投资低，工作可靠，因此在电力系统中得到了广泛的应用。

2、重合闸的分类理论上来讲，除了线路重合闸，还有母线重合闸和变压器重合闸，但权衡利弊，后两者用的很少。

因此我们只讨论线路重合闸。

按重合闸动作次数可分为：一次重合闸、二次（多次）重合闸；重合闸如果多次重合于永久性故障，将使系统遭受多次冲击，后果严重。

所以在高压电网中基本上均采用一次重合闸。

只有110kV及以下单侧电源线路，当断路器断流容量允许时，才有可能采用二次重合闸。

按重合闸方式可分为：三相重合闸、单相重合闸、综合重合闸；通常，保护装置设有四种重合闸方式：三重、单重、综重、重合闸停用。

这四种方式可以由屏上的转换把手或定值单中的控制字来选择。

ZL_FZBH5111.0908PCS-921G断路器失灵保护及自动重合闸装置技术和使用说明书符合《线路保护及辅助装置标准化设计规范》标准要求南瑞继保电气有限公司版权所有R1.01本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。

更多产品信息，请访问互联网：版本升级说明:对保护信号的输入输出做了说明，相关定值做了标记。

目录1．概述 (1)1.1应用范围 (1)1.2保护配置 (1)1.3装置特点 (1)2．技术参数 (3)2.1机械及环境参数 (3)2.2额定电气参数 (3)2.3主要技术指标 (3)3．软件工作原理 (5)3.1保护程序结构 (5)3.2正常运行程序 (5)3.3启动元件 (6)3.4断路器失灵保护 (7)3.5死区保护回路 (7)3.6瞬时跟跳回路 (8)3.7断路器三相不一致保护 (8)3.8充电保护 (8)3.9自动重合闸 (8)3.10保护与重合闸逻辑方框图 (10)4．硬件构成 (17)4.1装置硬件框图和配置图 (17)4.2机械结构与安装 (19)4.3面板布置图 (21)4.4背板布置图 (21)4.5输入输出定义 (22)4.6各插件简要说明 (23)5．定值内容及整定说明 (32)5.1通讯参数及整定说明 (32)5.2设备参数定值 (33)5.3保护定值及整定说明 (33)5.4功能软压板定值 (35)5.5GOOSE软压板定值 (36)5.6描述定值 (36)6．使用说明 (38)6.1指示灯说明 (38)6.2液晶显示说明 (38)6.3命令菜单使用说明 (40)6.4装置的运行说明 (43)7．调试大纲 (45)7.1试验注意事项 (45)7.2交流回路校验 (45)7.3输入接点检查 (45)7.4整组试验 (45)7.5输出接点检查 (47)7.6GOOSE调试大纲 (48)11．概述1.1 应用范围本装置适用于220KV 及以上电压等级的211结线与角形结线的断路器，符合国家电网公司颁布的《线路保护及辅助装置标准化设计规范》要求。

关于线路重合闸装置投退管理方式的分析关于线路重合闸装置投退管理方式的分析关键词：线路重合闸;分析;误投;操作引言：线路重合闸装置是电网重要的自动装置。

重合闸装置对提高供电可靠性和系统稳定、乃至提高输送功率都很有益处。

在电网调度日常工作中，由于带电作业、事故后强送线路、电网一次接线方式改变、系统稳定要求等原因常常涉及重合闸装置的投入和退出。

如果对线路重合闸装置投退管理方式方法不当，可能对电网运行留下隐患。

因为管理不当导致重合闸装置在事故状态下拒动的现象并不鲜见。

由于重合闸装置的问题还会影响到电网调度人员对事故的正确、快速判断，延误系统的恢复，因此有必要对线路重合闸装置投退管理方式方法进行进一步的分析探讨。

1违章操作导致重合闸拒动典型案例2故障现象：2009年6月10日4时47分，某网220kV大江线因雷击发生A相接地故障，海鹰变侧线路光纤电流差动保护、纵联距离保护快速动作，线路开关A相跳闸重合成功。

铜鼓电厂（终端站）侧线路光纤电流差动保护、纵联距离保护、纵联零序方向保护、距离Ⅰ段、工频变化量阻抗快速动作，线路2051开关三相跳闸不重合，铜鼓电厂4台机组同时与电网解列，甩负荷46MW。

故障分析：铜鼓电厂在中控室监控台完成对220kV大江线2051开关停电操作，进行220kV大江线线线路保护定检试验。

在保护传动试验过程中，对2051开关的合闸操作一直在开关测控柜现地完成。

定检结束后，铜鼓电厂在操作220kV大江线由检修状态转为运行状态过程中，没有将有关二次回路完全恢复到运行状态（2051开关测控柜的“就地、远方”把手仍置于“就地”位置），而是违反电气操作有关规定，在不经防误闭锁装置的条件下，在开关测控柜现地完成2051开关的手动合闸操作，将线路投入运行。

由于现地操作主要用于检修合开关，不能将双位置继电器KKJ置于合后位置，KKJ继电器仍保持在手动跳闸位置，KKJ常闭接点导通闭合，导致线路保护装置的“沟通三跳闭合重合闸”开入一直保持在“1”的导通状态，线路重合闸被闭锁，事故时2051开关三相跳闸不重合。

220kV线路保护闭锁重合闸功能的探讨发布时间：2021-03-25T01:51:28.976Z 来源：《河南电力》2020年9期作者：高培[导读] 据统计，架空线路故障有90%以上属于瞬时性故障。

当故障清除后，自动重合闸装置能在短时间内闭合断路器、恢复系统正常运行。

（广东电网有限责任公司东莞供电局广东东莞 523000）摘要：闭锁重合闸，是为了防止人为分闸或线路重合于故障时断路器重合，造成人身和设备损害而扩大事故，对于线路保护具有重要意义。

本文主要通过分析某220kV线路主二保护防跳试验的异常情况，对220kV线路保护闭锁重合闸功能展开探讨，包括双重化配置线路保护之间闭锁重合闸配合、各类型操作箱与保护之间闭锁重合闸的配合等等。

关键词：线路保护；闭锁重合闸；操作箱引言据统计，架空线路故障有90%以上属于瞬时性故障。

当故障清除后，自动重合闸装置能在短时间内闭合断路器、恢复系统正常运行。

闭锁重合闸指的是，在某些情况下，不允许重合闸动作，比如手动分闸、手合于故障、不经重合闸的保护跳闸、保护后加速动作、断路器压力低等等，此时若断路器重合，可能导致系统再次经历事故、造成人身及设备伤害，不利于电力系统的安全性和稳定性，由此可见闭锁重合闸的重要性。

本文从实例出发，通过分析某220kV线路主二保护防跳试验异常现象，发现该闭锁重合闸的操作箱回路存在设计缺陷及运行隐患，由此对220kV线路保护闭锁重合闸功能展开更加全面、深入的探讨，对现场实际工作具有指导意义。

一、实例分析2020年04月28日，继保自动化班在500kV某站进行某220kV线路保护装置定检及相关工作。

该线路主一、主二保护型号均为RCS-931AMMV，采用操作箱防跳，型号为CZX-12R。

继保班进行防跳试验过程中，工作班成员模拟A相距离I段故障（时长0.1S）对主二保护装置加量，并由值班员长期置手合，主二保护装置显示“跳A、重A”，得到录波图如下：（1）异常动作过程：1）A相跳闸后，主二保护装置发出A相重合闸命令，由于A相保护跳闸启动了A相防跳回路，因此A相未重合。

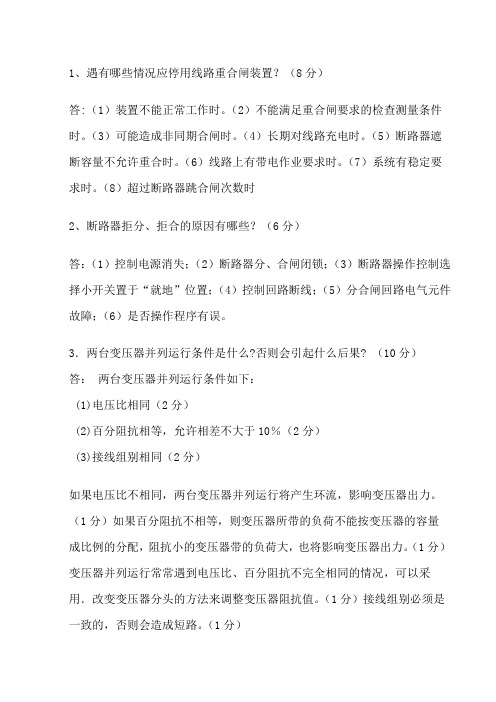

1、遇有哪些情况应停用线路重合闸装置？（8分）答:（1）装置不能正常工作时。

（2）不能满足重合闸要求的检查测量条件时。

（3）可能造成非同期合闸时。

（4）长期对线路充电时。

（5）断路器遮断容量不允许重合时。

（6）线路上有带电作业要求时。

（7）系统有稳定要求时。

（8）超过断路器跳合闸次数时2、断路器拒分、拒合的原因有哪些？（6分）答：（1）控制电源消失；（2）断路器分、合闸闭锁；（3）断路器操作控制选择小开关置于“就地”位置；（4）控制回路断线；（5）分合闸回路电气元件故障；（6）是否操作程序有误。

3．两台变压器并列运行条件是什么?否则会引起什么后果? （10分）答：两台变压器并列运行条件如下：(1)电压比相同（2分）(2)百分阻抗相等，允许相差不大于10％（2分）(3)接线组别相同（2分）如果电压比不相同，两台变压器并列运行将产生环流，影响变压器出力。

（1分）如果百分阻抗不相等，则变压器所带的负荷不能按变压器的容量成比例的分配，阻抗小的变压器带的负荷大，也将影响变压器出力。

（1分）变压器并列运行常常遇到电压比、百分阻抗不完全相同的情况，可以采用．改变变压器分头的方法来调整变压器阻抗值。

（1分）接线组别必须是一致的，否则会造成短路。

（1分）4、发出“断路器三相位置不一致”信号时应如何处理？（8分）答：当可进行单相操作的断路器发出“三相位置不一致”信号时，运行人员应立即检查三相断路器的位置，如果断路器只跳开一相，应立即合上断路器，如果合不上应将断路器拉开；若是跳开两相，应立即将断路器拉开。

如果断路器三相位置不一致信号不复归，应继续检查断路器的位置中间继电器是否卡涩，触点是否接触不良，及断路器辅助触点的转换是否正常。

5、变压器过负荷应当如何处理？（10分）答：（1）运行中发现变压器负荷达到相应调压分接头的额定值90%及以上，应立即向调度汇报，并做好记录。

（2）根据变压器允许过负荷情况，及时做好记录，并派专人监视主变的负荷及上层油温和绕组温度（3）按照变压器特殊巡视的要求及巡视项目，对变压器进行特殊巡视。

浅谈220kV线路保护重合闸摘要:一般情况下,500kv变电所中220kv出线数目多,保护配置种类繁杂多样,通过对线路保护重合闸装置性能分析,讨论不同厂家装置的相互配合,结合现场运行情况,加强理解重合闸装置,并提出对整定单进行相应修改,更方便合理的适应运行要求,从而提高系统运行的可靠性和安全性。

关键词:220kv出线线路保护重合闸0 引言电力系统的运行经验表明,超高压输电线路故障大都是“瞬时性”的,因此,采取自动重合闸技术措施能够提高输电线路运行的可靠性。

目前,220kv及以上电压等级输电线路线路保护均按照双重化要求进行配置,但是,为了防止二次回路上的混淆,一般都要求仅用一套重合闸装置。

对于500kv变电所中220kv出线较多,不同时期投产的保护配置也不尽相同,两套重合闸装置之间的差异以及配合使用问题变得更加突出,产生许多新的问题,给运行人员日常工作带来了不便。

1 典型保护配置中重合闸的性能1.1 220kv线路保护的重合闸是按照线路配置的目前较常见的典型配置有csl100+rcs900,psl600+rcs900。

重合闸方式一般有单相重合闸、三相重合闸、综合重合闸以及停用重合闸四种方式,可以通过控制字与切换把手进行相应的投退。

重合闸一般有保护启动或者开关位置不对应启动等,国内各大厂家对此都无太大的差异。

但在重合闸沟三跳回路以及不同厂家装置配合使用方面有一定的不同。

1.2 沟三跳回路的差异由于各种原因不需要选相跳闸时,沟通三跳触点闭合。

沟通三跳之后,任何故障,开关都将三跳不再重合。

有的线路保护本身具有重合闸功能,其重合闸退出并不代表线路重合闸退出,保护仍是选相跳闸的。

要实现线路重合闸停用,需将沟三闭重压板投上,表示沟三跳回路接通,保护不再选相跳闸,其沟三跳逻辑如图1所示:2 现场运行中重合闸相关问题2.1 现场中重合闸操作方法2.1.1 典型装置重合闸跳闸操作方法①重合闸方式开关“单重”位置;重合出口回路压板投入。

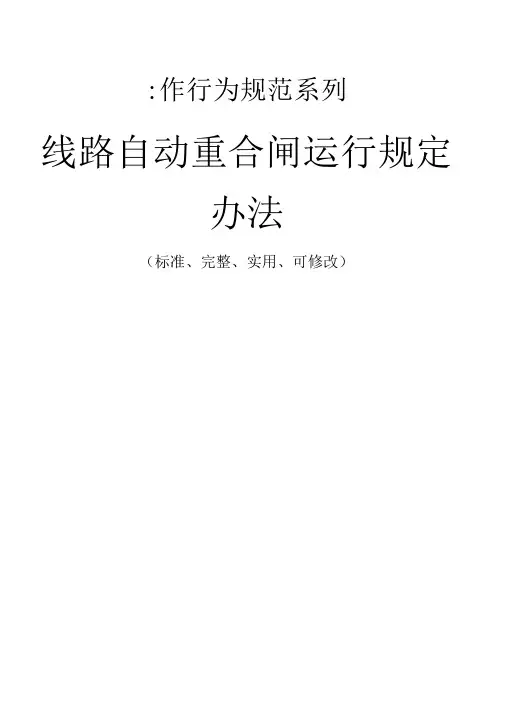

:作行为规范系列线路自动重合闸运行规定办法（标准、完整、实用、可修改）编号：FS-QG-66842 线路自动重合闸运行规定办法Regulati ons for automatic reclos ing of lines说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
