电力系统的无功优化与无功补偿

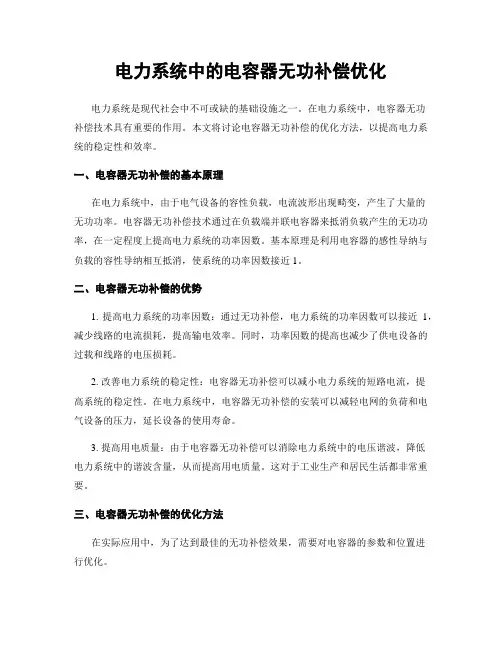

电力系统中的电容器无功补偿优化电力系统是现代社会中不可或缺的基础设施之一。

在电力系统中，电容器无功补偿技术具有重要的作用。

本文将讨论电容器无功补偿的优化方法，以提高电力系统的稳定性和效率。

一、电容器无功补偿的基本原理在电力系统中，由于电气设备的容性负载，电流波形出现畸变，产生了大量的无功功率。

电容器无功补偿技术通过在负载端并联电容器来抵消负载产生的无功功率，在一定程度上提高电力系统的功率因数。

基本原理是利用电容器的感性导纳与负载的容性导纳相互抵消，使系统的功率因数接近1。

二、电容器无功补偿的优势1. 提高电力系统的功率因数：通过无功补偿，电力系统的功率因数可以接近1，减少线路的电流损耗，提高输电效率。

同时，功率因数的提高也减少了供电设备的过载和线路的电压损耗。

2. 改善电力系统的稳定性：电容器无功补偿可以减小电力系统的短路电流，提高系统的稳定性。

在电力系统中，电容器无功补偿的安装可以减轻电网的负荷和电气设备的压力，延长设备的使用寿命。

3. 提高用电质量：由于电容器无功补偿可以消除电力系统中的电压谐波，降低电力系统中的谐波含量，从而提高用电质量。

这对于工业生产和居民生活都非常重要。

三、电容器无功补偿的优化方法在实际应用中，为了达到最佳的无功补偿效果，需要对电容器的参数和位置进行优化。

1. 电容器容量的选择：电容器的容量应根据负载的无功功率以及电力系统的负荷情况进行选择。

容量过大会造成电力系统的过补偿，从而引起谐波问题；容量过小则会导致无功补偿效果不显著。

2. 电容器的并联方式：电容器的并联方式主要有单元并联和分步并联两种。

单元并联方式适用于负荷变化较小的情况下，而分步并联方式适用于负荷变化较大的情况下。

在实际应用中，要根据电力系统的实际情况来选择并联方式。

3. 电容器的位置选择：电容器的位置应该尽量靠近负载端，以减小线路和变压器的电流和电压损耗。

同时，还需要考虑电容器与其他设备之间的电磁兼容性，避免干扰其他设备的正常运行。

电网无功补偿控制系统的设计与优化随着社会经济的发展和电力需求的增加，电网无功补偿控制系统的应用越来越广泛。

无功补偿设备不仅可以提高电力系统的稳定性和电能质量，还可以优化电力系统的运行效率和经济效益。

本文就设计与优化电网无功补偿控制系统的相关问题进行探讨。

一、无功补偿的原理无功补偿是指在电力系统中引入一个等大反向的无功电流，来抵消原系统产生的无功电流，从而达到纠正功率因数的目的。

无功补偿的主要作用有以下几点：1、提高电力系统的有功功率。

2、减少电力输送线路的损耗。

3、提高电力系统的电能质量。

二、电网无功补偿控制系统的构成电网无功补偿控制系统主要由无功发生器、控制器、电容器和滤波器等组成。

1、无功发生器：是指产生相应大小的无功电流来抵消原系统的无功电流。

2、控制器：通过测量电网的功率、电压和电流等参数，对无功补偿设备进行调节和控制。

3、电容器和滤波器：用于支持电力系统的电力负载，防止电力系统漏电和保护设备。

三、电网无功补偿控制系统的设计原则设计电网无功补偿控制系统时需要遵循以下原则：1、选择合适的控制器：控制器的选择应该根据无功补偿设备的类型和控制方式来确定。

控制器应该具有灵活的控制方式，可以满足电力系统的不同运行模式。

2、选择合适的无功发生器：无功发生器的种类较多，应该根据电力系统的实际情况来选择。

比如，有些电力系统中需要在较短时间内进行大规模无功补偿，这时候就需要选择高速的无功发生器。

3、选择合适的电容器和滤波器：电容器和滤波器的类型和参数应该根据电力负载的实际情况来选择。

电容器和滤波器应该具有较高的电容量和滤波效率，可以对电力系统进行有效的支撑和保护。

四、电网无功补偿控制系统的优化通过对电网无功补偿控制系统进行优化可以进一步提高电力系统的运行效率和经济效益。

1、控制器参数的优化：控制器参数的优化可以使得无功补偿设备的调节效果更好，从而提高电力系统的稳定性和经济效益。

比如，可以通过控制器的PID算法来调节无功发生器的输出功率，使得电力系统的功率因数更接近于1。

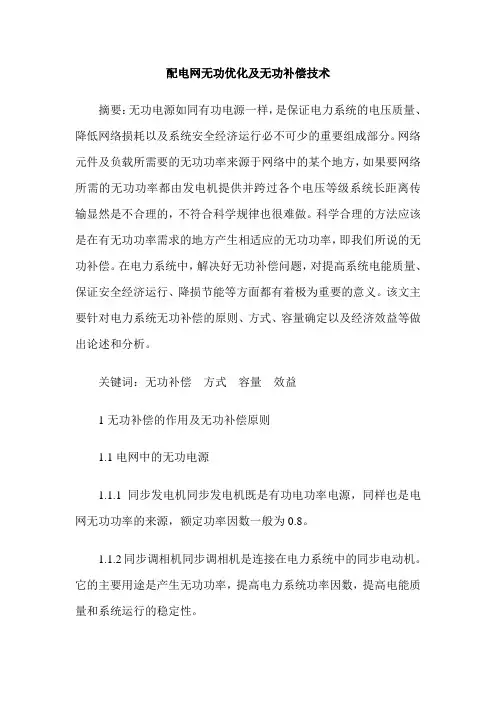

配电网无功优化及无功补偿技术摘要：无功电源如同有功电源一样，是保证电力系统的电压质量、降低网络损耗以及系统安全经济运行必不可少的重要组成部分。

网络元件及负载所需要的无功功率来源于网络中的某个地方，如果要网络所需的无功功率都由发电机提供并跨过各个电压等级系统长距离传输显然是不合理的，不符合科学规律也很难做。

科学合理的方法应该是在有无功功率需求的地方产生相适应的无功功率，即我们所说的无功补偿。

在电力系统中，解决好无功补偿问题，对提高系统电能质量、保证安全经济运行、降损节能等方面都有着极为重要的意义。

该文主要针对电力系统无功补偿的原则、方式、容量确定以及经济效益等做出论述和分析。

关键词：无功补偿方式容量效益1无功补偿的作用及无功补偿原则1.1电网中的无功电源1.1.1同步发电机同步发电机既是有功电功率电源，同样也是电网无功功率的来源，额定功率因数一般为0.8。

1.1.2同步调相机同步调相机是连接在电力系统中的同步电动机。

它的主要用途是产生无功功率，提高电力系统功率因数，提高电能质量和系统运行的稳定性。

1.1.3输电线路充电电容高压输电线路不仅产生电感，消耗无功，同时具有相线对地电容，产生无功。

1.1.4电容器静止电容器按照连接方式分为并联电容器补偿和串联电容补偿，采用电容器进行无功补偿是系统中广泛采用的一种方式。

1.2无功补偿的作用（1）在系统中三相负载不平衡的情况下（如电气化铁道等），应进行适当的无功补偿，这样可以平衡三项的负载。

（2）稳定受电端及电网的电压，提高供电质量。

为了提高输电系统的稳定性和输电能力，输电线路应适当设置动态无功补偿装置；（3）提高电力系统及其负载的功率因数，降低设备容量，减少设备功率损耗；1.3配电网无功补偿的原则（1）无功补偿的方式有以下几种：高压补偿与低压补偿相结合，以低压补偿为主；集中补偿与分散补偿相结合，以分散补偿为主；调压与降损相结合，以降损为主。

（2）无功补偿应合理布局，统一规划，分级补偿，就地平衡。

变电站无功补偿的作用及无功优化初探摘要：电力系统无功功率要时刻保持平衡，这样可以维持电力系统电压水平，保障安全稳定的运行，提高供电质量，减小电能损失。

合理地使用无功补偿技术，可以有效调整电网电压、抑制谐波干扰、提高供电质量，保证电网安全、稳定的运行。

为此本文探讨了变电站无功补偿优化对策。

关键词：变电站；无功补偿；无功优化1 无功补偿概述（1）视在功率。

视在功率是指电路中电压与电流的乘积,用符号S表示,计算单位:伏安（vA）、千伏安(KvA)。

变压器的容量是用视在功率表示，并且S2=P2+Q2。

（2）有功功率。

在交流电路中,电源在一个周期内发出瞬时功率的平均值(或负载电阻所消耗的功率),称为有功功率,用符号P表示。

（3）无功功率。

在具有电感或电容的电路中,在每半个周期内,把电源能量变成磁场(或电场)能量贮存起来,然后,再释放,又把贮存的磁场(或电场)能量再返回给电源,只是进行这种能量的交换,并没有真正消耗能量,我们把这个交换的功率值,称为无功功率,用符号Q表示。

电力系统中常用并联电容器的办法来补偿用电设备需要的无功功率,以此来提高功率因数,这被称为电容无功补偿法。

通常我们用相位超前90°的容性无功电流抵消一部分相位滞后90°的感性无功电流,或者说补偿一部分无功电流（也就是说使IL﹥IC）。

并联电容器以后,功率因数角比补偿前的功率因数角减小了,功率因数COSφ就增大了。

但并不改变感性功率负载的有功功率。

只是得到同样的有功功率所需的视在功率减少了。

2 无功补偿的原理无功功率的传输加重了电网负荷,使电网损耗增加,系统电压下降。

故需对其进行就近和就地补偿。

并联电容器可补偿或平衡电气设备的感性无功功率。

当容性无功功率QC等于感性无功功率QL时,电网只传输有功功率P。

根据国家有关规定,高压用户的功率因数应达到0.9以上,低压用户的功率因数应达到0.85以上。

无功补偿的实质是要尽量减少无功功率在网络中传递,设法就地安装无功电源,从而满足电力用户及网络元件对无功功率的需求。

电力系统中的无功补偿优化解决方案概述无功补偿是电力系统中重要的一环，可以提高系统的功率因数、降低线路损耗、改善电压质量等。

在传统的电力系统中，无功补偿主要依靠电力电容器实现，但由于电力电容器存在功耗和寿命等问题，无法完美解决无功补偿的优化问题。

因此，探索更优化的无功补偿解决方案成为了当前电力系统研究的热点之一。

第一部分：电力系统中的无功补偿问题在电力系统中，无功功率是导致电网电压下降、线路过热和电力设备故障等问题的主要原因之一。

同时，无功功率也是电力系统中公共电网与大型工商业用户之间的有价值的能力资源。

因此，如何进行无功补偿，提高电力系统的功率因数以及优化供电质量具有重要意义。

在电力系统中，无功补偿的关键是要准确判断无功功率的大小和方向。

常见的无功补偿方式有基于电力电容器的无功补偿和基于STATCOM的无功补偿两种。

第二部分：基于电力电容器的无功补偿方案基于电力电容器的无功补偿方案是传统的无功补偿方式，通过并联接入电抗器和并联电容器来实现。

电容器可以消耗无功电能，并通过调节并联电感器的阻抗来改善电网的功率因数。

然而，电力电容器也存在一些问题。

首先，电容器本身具有一定的功耗，会导致系统的损耗增加。

其次，由于电力电容器的使用寿命有限，需要定期更换，这给电力系统的运维带来一定的不便。

为了解决这些问题，研究人员提出了一系列的无功补偿优化解决方案。

第三部分：基于STATCOM的无功补偿方案STATCOM（Static Synchronous Compensator）是一种新型的无功补偿设备，通过电力电子技术将无功电能转化为有用的有功电能，实现无功补偿。

相较于电力电容器，STATCOM具有很多优势。

首先，STATCOM可以自动调节无功功率，无需人工干预。

其次，STATCOM具有快速响应能力，可以在短时间内对系统进行无功补偿。

此外，STATCOM的寿命长，可以持续使用较长时间。

然而，STATCOM也存在一些限制。

电力系统中的无功功率优化技术无功功率优化技术是电力系统中的重要技术之一，它能够帮助提高电力系统的运行效率，减少能源损耗，并改善系统的稳定性。

本文将详细介绍无功功率优化技术的原理、应用和效益。

无功功率是电力系统中的一种特殊功率，它不做功，但却存在于电网中。

当电力系统中存在大量无功功率时，会造成电网压力下降、电力损耗增加、电力质量下降等问题。

因此，优化电力系统中的无功功率对于提高电力系统的运行效率和质量至关重要。

无功功率优化技术主要包括无功补偿和无功控制两个方面。

无功补偿是指通过插入无功补偿装置来消耗或产生无功功率，以使系统中的总无功功率接近零，并保持电网电压稳定。

常用的无功补偿装置有静态无功补偿装置（SVC）、静态同步补偿装置（STATCOM）和电容器等。

这些装置能够根据系统的功率因数和无功功率需求进行无功功率的补偿或调节，从而使系统的无功功率保持在合理范围内。

无功控制是指通过控制器和监测设备来实现对电力系统无功功率的控制和管理。

无功控制系统可以根据电网负荷和电力设备的运行状态，智能地调节电网中的无功功率。

这样可以最大限度地减少无功功率对电力系统的影响，提高电力系统的供电质量和效率。

无功功率优化技术在电力系统中有着广泛的应用。

首先，它可以帮助电力系统提高功率因数，减少无功功率的流动，降低电力损耗。

其次，无功功率优化技术还能够提高系统的稳定性，防止电压过高或过低，保护电力设备的稳定运行。

此外，无功功率优化技术还能够改善电力系统的调度和管理，提高供电质量，避免电力波动和谐振等问题。

在实际应用中，无功功率优化技术需要根据电力系统的具体情况进行选择和调整。

不同的电力系统具有不同的特点和需求，因此需要根据具体情况选择相应的无功功率优化技术方案。

对于较大的电力系统，可能需要采用多个无功补偿装置以及复杂的无功控制系统来实现无功功率的优化。

除了在电力系统中的应用，无功功率优化技术也在工业和建筑领域得到广泛应用。

在工业领域，通过开展无功功率优化工作，可以减少设备的无功功率需求，提高电力设备的效率和稳定性。

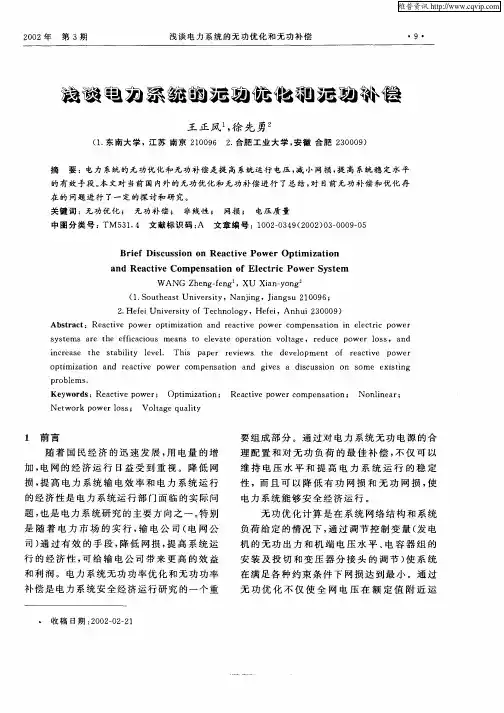

浅谈电力系统的无功优化和无功补偿王正风徐先勇摘要：电力系统的无功优化和无功补偿是提高系统运行电压，减小网损，提高系统稳定水平的有效手段。

本文对当前国内外的无功优化和无功补偿进行了总结，对目前无功补偿和优化存在的问题进行了一定的探讨和研究。

关键词：无功优化无功补偿非线性网损电压质量1前言随着国民经济的迅速发展，用电量的增加，电网的经济运行日益受到重视。

降低网损，提高电力系统输电效率和电力系统运行的经济性是电力系统运行部门面临的实际问题，也是电力系统研究的主要方向之一。

特别是随着电力市场的实行，输电公司（电网公司）通过有效的手段，降低网损，提高系统运行的经济性，可给输电公司带来更高的效益和利润。

电力系统无功功率优化和无功功率补偿是电力系统安全经济运行研究的一个重要组成部分。

通过对电力系统无功电源的合理配置和对无功负荷的最佳补偿,不仅可以维持电压水平和提高电力系统运行的稳定性, 而且可以降低有功网损和无功网损,使电力系统能够安全经济运行。

无功优化计算是在系统网络结构和系统负荷给定的情况下，通过调节控制变量（发电机的无功出力和机端电压水平、电容器组的安装及投切和变压器分接头的调节）使系统在满足各种约束条件下网损达到最小。

通过无功优化不仅使全网电压在额定值附近运行，而且能取得可观的经济效益，使电能质量、系统运行的安全性和经济性完美的结合在一起，因而无功优化的前景十分广阔。

无功补偿可看作是无功优化的一个子部分，即它通过调节电容器的安装位置和电容器的容量，使系统在满足各种约束条件下网损达到最小。

2无功优化和补偿的原则和类型2.1无功优化和补偿的原则在无功优化和无功补偿中，首先要确定合适的补偿点。

无功负荷补偿点一般按以下原则进行确定：1)根据网络结构的特点，选择几个中枢点以实现对其他节点电压的控制；2)根据无功就地平衡原则，选择无功负荷较大的节点。

3)无功分层平衡，即避免不同电压等级的无功相互流动，以提高系统运行的经济性。

农村电网无功补偿与无功优化电压质量对电网稳定及电力设备安全运行、工农业安全生产、产品质量、人民生活用电都有直接影响；而无功平衡，是保证电压质量的基本条件，是关系到电力系统运行经济性和电能质量的重大课题，对保证电力系统的安全稳定与经济运行起着重要的作用，其重要性不言而喻，国家电网公司对电压质量和无功管理有明确的考核要求。

为进一步规范农村电力系统电压质量和无功电力的管理，提高电压无功专业管理水平，必须对其无功补偿实施优化。

文章就对农村电网无功补偿与无功优化进行探讨。

标签：农村；电网；无功补偿；无功优化引言鉴于传统的配电网无功优化调节手段过于离散化，并且还难以做到对电压进行连续调节，同时为了进一步提供农村电力系统电压质量和无功电力的管理，提高电压无功专业管理水平，下面本文就对农村电网无功补偿与无功优化进行探讨。

1 农村电网无功补偿无功补偿电源简称无功补偿，为了与电力网经济运行和荷端电压水平要求相符合，需在电网负荷端设置调相机、电容器等无功电源。

通常情况下依据方便调整电压、分级补偿和就地平衡的原则进行无功补偿配置[1]。

将设备集中安装于变电站内，操作控制极为便捷，利于对电压进行调整；进行负荷端的近处分散补偿，能有效降低无功功率输送，减少损耗，经济效果良好。

通常在变电站安装无功补偿设备的主要目的是为了在高峰负荷时，能够达到一定的因数功率数值[2]，比如110kv变电站需要在高峰负荷时达到0.9的功率因数。

通过纯电阻时无功补偿的交流电，电能均转化成了热能，通过一些纯感性负载时也并不做功，即为无功功率。

利用无功补偿设备将系统功率因数提升，降低耗能，进而实现电网电压质量改善目的。

通常情况下采用低压无功补偿技术提升功率因素[4]。

主要采用以下三种方式：（1）随器补偿。

随器补偿是目前最有效的一种无功补偿措施。

利用低压保险在配电变压器二次侧接入低压电容器，对配电变压器进行补偿，进而实现无功补偿。

在空载、轻载时配变的无功负荷通常为用电单位无功负荷主要部分——空载励磁无功。

电力系统中的无功补偿策略优化无功补偿是电力系统中一项重要的技术手段，用于解决电力系统中的功率因数问题。

在电力系统中，无功功率是电力系统中的一个不可避免的问题，它由电感、电容等元素产生。

无功功率的存在会导致电力系统中的电压波动，降低设备的效率，甚至影响整个系统的稳定性。

因此，采取有效的无功补偿策略是非常必要的。

优化电力系统中的无功补偿策略，可以从多个方面考虑。

下面将介绍一些常见的无功补偿策略，并探讨其优化方法。

1. 静态无功补偿策略静态无功补偿是指通过在电力系统中添加无功补偿装置来解决无功功率的问题。

常见的静态无功补偿装置包括无功补偿电容器、电感器和STATCOM等。

静态无功补偿装置可以通过调整电压和电流的相位来实现无功功率的补偿。

在优化策略中，可以通过定期检测电力系统的无功功率情况，利用相应的算法进行优化调度，使无功补偿装置的运行更加高效。

2. 动态无功补偿策略动态无功补偿是指通过在电力系统中添加动态无功补偿装置来解决无功功率的问题。

常见的动态无功补偿装置包括SVC和STATCOM等。

动态无功补偿装置具有快速响应的特点，可以有效地调节无功功率，提高电力系统的稳定性。

在优化策略中，可以通过监测电力系统的频率和电压等参数，结合适当的控制算法，实现动态无功补偿装置的优化调度。

3. 调整无功功率曲线在电力系统中，负荷的变化会导致无功功率的波动。

通过调整无功功率曲线，可以使系统中的无功功率分布更加均衡，提高系统的稳定性。

在优化策略中，可以通过建立无功功率模型，并利用优化算法来调整无功功率曲线，使系统中的无功功率控制在设定范围内，达到最佳状态。

4. 多目标无功补偿策略在实际的电力系统中，无功补偿往往需要同时考虑多个目标，例如改善电力系统的功率因数、降低电能损耗、提高电力质量等。

因此，设计一种多目标无功补偿策略是非常有挑战性的。

在优化策略中，可以使用多目标优化算法，如遗传算法、粒子群优化等，寻找最优的无功补偿策略。

无功补偿系统的设计与优化无功补偿系统是电力系统中一个重要的组成部分，它的设计和优化对于提高电力系统的稳定性和降低能耗具有重要意义。

本文将从设计原理、优化方法和实际应用等方面，对无功补偿系统进行详细介绍。

1. 设计原理无功补偿系统的设计原理主要包括无功补偿的目标、补偿方式和补偿设备选择等方面。

首先，无功补偿的目标是为了提高电力系统的功率因数，减少无功功率的流失，以提高能效。

其次，根据电力系统的负载特性和无功功率的产生源，可以选择静态无功补偿和动态无功补偿两种主要的补偿方式。

静态无功补偿一般通过串联或并联电容器进行实现，而动态无功补偿则通过控制可调电抗器或STATCOM等设备来实现。

最后，根据电力系统的需求和经济性，选择合适的补偿设备，包括电容器、电抗器、电力电子器件等。

2. 优化方法无功补偿系统的优化方法主要包括功率因数优化、无功功率流动优化和无功补偿设备的配置优化。

首先，功率因数优化是通过调整无功补偿设备的容量和位置，使得电力系统的功率因数接近于1，以降低整体无功功率损耗。

其次，无功功率流动优化是通过减少电力系统中的无功功率损耗，优化电力系统的潮流分布，提高能效和稳定性。

最后，无功补偿设备的配置优化是根据电力系统的运行状态和负载变化情况，选择合适的补偿设备和配置方案，以实现最佳的补偿效果。

3. 实际应用无功补偿系统在电力系统中得到了广泛的应用。

首先，无功补偿系统的设计和优化可以通过软件仿真和计算分析等手段进行。

利用电力系统仿真软件，可以对电力系统的无功补偿效果进行模拟和评估，从而指导系统的设计和优化。

其次，在实际应用中，无功补偿设备的选择和配置需要考虑诸多因素，如电力系统的负载变化、电压稳定性、经济性等。

通过对不同情况下的实测数据和经验总结，可以得到合理的无功补偿设备选择和配置方案。

最后，无功补偿系统的运行与监测也是实际应用中需要注意的问题，通过监测设备和系统的运行状态，可以及时调整和优化补偿系统的运行效果。
