无功功率与优化控制_考试部分答案

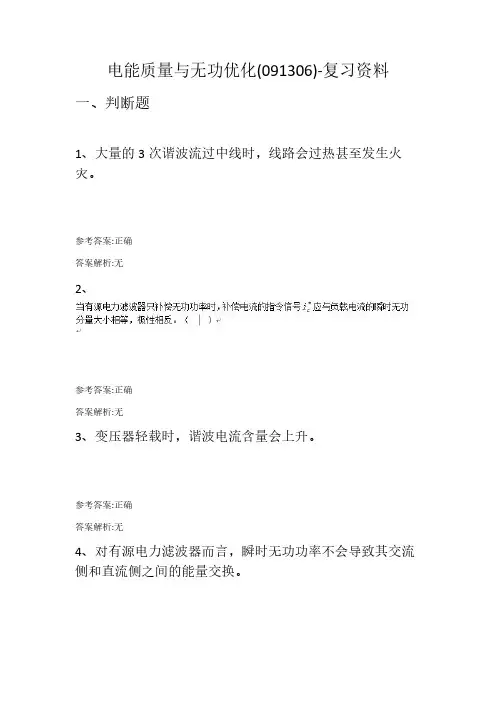

电能质量与无功优化(091306)-复习资料一、判断题1、大量的3次谐波流过中线时，线路会过热甚至发生火灾。

参考答案:正确答案解析:无2、参考答案:正确答案解析:无3、变压器轻载时，谐波电流含量会上升。

参考答案:正确答案解析:无4、对有源电力滤波器而言，瞬时无功功率不会导致其交流侧和直流侧之间的能量交换。

参考答案:正确答案解析:无1、变压器轻载时，谐波电流含量会上升。

参考答案:正确答案解析:无2、对有源电力滤波器而言，瞬时无功功率不会导致其交流侧和直流侧之间的能量交换。

参考答案:正确答案解析:无3、大量的3次谐波流过中线时，线路会过热甚至发生火灾。

参考答案:正确答案解析:无4、参考答案:正确答案解析:无1、参考答案:正确答案解析:无2、变压器轻载时，谐波电流含量会上升。

参考答案:正确答案解析:无3、通断控制交流调压电路中包含分数次的特征谐波。

参考答案:正确答案解析:无4、滤波器电容安装容量越大，则滤波器投资越小。

参考答案:错误答案解析:无二、问答题2、参考答案:答案解析:无3、在由2个三相整流桥构成的12相整流电路中，包含多少次谐波？各次谐波有效值与谐波次数和与基波有效值的比值都是什么关系？参考答案:注入电网的谐波为12k±1次，各次谐波有效值与谐波次数成反比，与基波有效值的比值为谐波次数的倒数。

答案解析:略4、简述RLC单调谐滤波器的工作原理。

参考答案:答案解析:无1、简述三相桥式整流电路中电流所含谐波的次数，以及谐波有效值与谐波次数的关系。

参考答案:1)电流中包含6k±1次谐波；2)各次谐波有效值与谐波次数成反比，且与基波有效值的比值为谐波次数的倒数。

答案解析:无2、简述无功功率对公用电网的影响。

参考答案:1)增加设备容量。

2)设备及线路损耗增加。

3)使线路及变压器的电压降增大。

答案解析:无3、简述谐波对公用电网和其他系统的影响。

参考答案:1)易产生附加的谐波损耗。

2)影响各种电气设备正常工作。

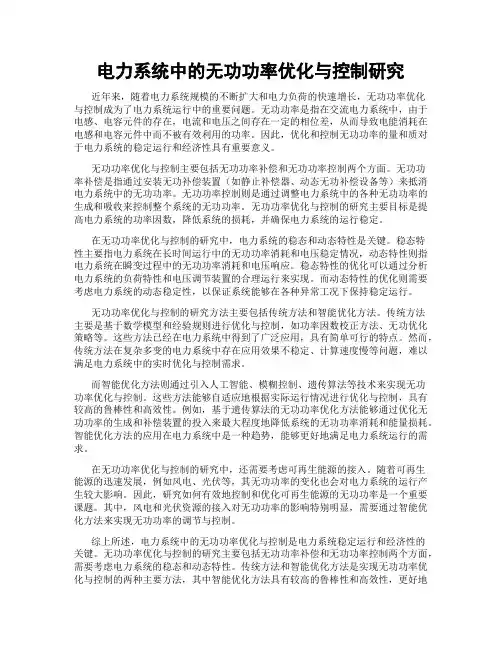

电力系统中的无功功率优化与控制研究近年来，随着电力系统规模的不断扩大和电力负荷的快速增长，无功功率优化与控制成为了电力系统运行中的重要问题。

无功功率是指在交流电力系统中，由于电感、电容元件的存在，电流和电压之间存在一定的相位差，从而导致电能消耗在电感和电容元件中而不被有效利用的功率。

因此，优化和控制无功功率的量和质对于电力系统的稳定运行和经济性具有重要意义。

无功功率优化与控制主要包括无功功率补偿和无功功率控制两个方面。

无功功率补偿是指通过安装无功补偿装置（如静止补偿器、动态无功补偿设备等）来抵消电力系统中的无功功率。

无功功率控制则是通过调整电力系统中的各种无功功率的生成和吸收来控制整个系统的无功功率。

无功功率优化与控制的研究主要目标是提高电力系统的功率因数，降低系统的损耗，并确保电力系统的运行稳定。

在无功功率优化与控制的研究中，电力系统的稳态和动态特性是关键。

稳态特性主要指电力系统在长时间运行中的无功功率消耗和电压稳定情况，动态特性则指电力系统在瞬变过程中的无功功率消耗和电压响应。

稳态特性的优化可以通过分析电力系统的负荷特性和电压调节装置的合理运行来实现。

而动态特性的优化则需要考虑电力系统的动态稳定性，以保证系统能够在各种异常工况下保持稳定运行。

无功功率优化与控制的研究方法主要包括传统方法和智能优化方法。

传统方法主要是基于数学模型和经验规则进行优化与控制，如功率因数校正方法、无功优化策略等。

这些方法已经在电力系统中得到了广泛应用，具有简单可行的特点。

然而，传统方法在复杂多变的电力系统中存在应用效果不稳定、计算速度慢等问题，难以满足电力系统中的实时优化与控制需求。

而智能优化方法则通过引入人工智能、模糊控制、遗传算法等技术来实现无功功率优化与控制。

这些方法能够自适应地根据实际运行情况进行优化与控制，具有较高的鲁棒性和高效性。

例如，基于遗传算法的无功功率优化方法能够通过优化无功功率的生成和补偿装置的投入来最大程度地降低系统的无功功率消耗和能量损耗。

一、选择题1. 电力系统稳态分析的主要目的是：A. 分析电力系统在正常运行状态下的电压、频率和功率分布。

B. 计算电力系统的暂态响应。

C. 分析电力系统故障后的恢复过程。

D. 优化电力系统的运行参数。

答案：A2. 电力系统潮流分布计算中，常用的迭代方法包括：A. 牛顿-拉夫逊法。

B. 高斯-赛德尔法。

C. 迭代法。

D. 以上都是。

答案：D3. 电力系统中的有功功率调整主要是通过以下哪种方式实现的：A. 调整发电机的励磁电流。

B. 调整发电机的负荷。

C. 调整电力系统的电压。

D. 以上都是。

答案：A4. 电力系统中，无功功率的主要来源是：A. 发电机。

B. 变压器。

C. 电容器。

D. 以上都是。

答案：D5. 电力系统中的电压调整主要是通过以下哪种设备实现的：A. 调节器。

B. 电容器。

C. 电抗器。

D. 以上都是。

答案：A二、简答题1. 简述电力系统稳态分析的主要内容。

答案：电力系统稳态分析主要包括以下几个方面：- 电力系统稳态运行状况下的电压、频率和功率分布分析。

- 电力系统潮流分布计算，包括节点电压、支路电流和功率的分布。

- 电力系统有功功率和频率的调整。

- 电力系统无功功率和电压的调整。

2. 解释电力系统采用高压输电的原因。

答案：电力系统采用高压输电的主要原因是：- 降低输电线路的损耗，提高输电效率。

- 减小输电线路的电压降，保证末端电压质量。

- 降低输电线路的导线截面，节省材料。

3. 简述电力系统故障分析的基本步骤。

答案：电力系统故障分析的基本步骤包括：- 确定故障类型和故障位置。

- 建立故障后的等值电路。

- 计算故障后的电压、电流和功率分布。

- 分析故障对电力系统稳定性和可靠性的影响。

三、计算题1. 已知电力系统中某发电机的额定电压为10kV，额定功率为100MW，功率因数为0.8（感性）。

求该发电机的额定电流和额定励磁电流。

答案：- 额定电流：\( I_{N} = \frac{P_{N}}{U_{N} \times \sqrt{2}} =\frac{100 \times 10^6}{10 \times 10^3 \times \sqrt{2}} = 577.35A \)- 额定励磁电流：\( I_{fN} = I_{N} \times \tan(\phi_{N}) = 577.35\times \tan(36.87^\circ) \approx 392.1A \)2. 已知电力系统中某输电线路的阻抗为\( Z = 5 + j20 \)Ω，末端有功功率为10MW，功率因数为0.8（感性）。

2023国家电网考试模拟题及解析（必刷）1.电力系统中重要的电压支撑节点称为电压()A.考核点B.监测点C.中枢点D.控制点答案：【C】解析：电压中枢点:对电力系统电压进行监视、控制和调整的主要的供电点。

2.系统运行时的电压是通过系统的（）来控制A.频率B.功角C.有功D.无功答案：【D】解析：电力系统的无功和电压是有关的。

无功充足电压就升高，无功缺乏电压就降低。

3.在下面所列出的各组无功电源中，完全具有正的电压调节效应的一组是 ()A.调相机、TCRM静止无功补偿器、并联电容器B.TCR型静止无功补偿器、SR型静止无功补偿器、并联电容器C.调相机、SR型静止无功补偿器、TSC型静止无功补偿器D.调相机、SR型静止无功补偿器、TCR型静止无功补偿器答案：【D】解析：在常用的无功补偿设备中，调相机、S型静止无功偿器和TCR里静止无功偿器具有正的电压调节效应，而电力电容器、TSC型静止无功补偿器具有负的电压调节效应。

4.电力系统无功电源最优分布的原则是()A.等耗量微增率准则B.等网损微增率准则C.最优网损微增率准则D.等比耗量准则答案:【B】解析:电力系统无功电源最优分布的目的是使整个电力系统的有功损耗最小。

电力系统无功电源最优分布的原则是等网损微增率准则。

无功负荷最优补偿的原则是最优网损微增率准则。

5.电压越高，并联电容器发出无功为()A.越大B.越小C.不变D.其他三个选项都不是答案:【A】6.对于有功电源过剩，但无功不足引起电压水平偏低的电力系统，应优先采用的调压措施是（）A.改变无励磁调节变压器变比B.改变有载调压变压器变比C.改变发电机的无功出力D.增加无功补偿装置答案：【C】解析：上述几种方式都可以进行电压调整，洗是发电机调压，因为其不增加设备，优先洗用，但是其要增大无功必须减少有功，所以只能用在有功备用比较充足的系统里面。

7.借助改变发电机端电压进行调压是一种 ()A.典型的顺调压B.典型的逆调压C.典型的常调压D.典型的不调压答案：【B】解析：发电机端电压由励磁调节器控制，改变调节器的电压整定值便可改变发电机的端电压，这种调压猫施不需要另外增加设备，在各种调压方式中应优先考虑。

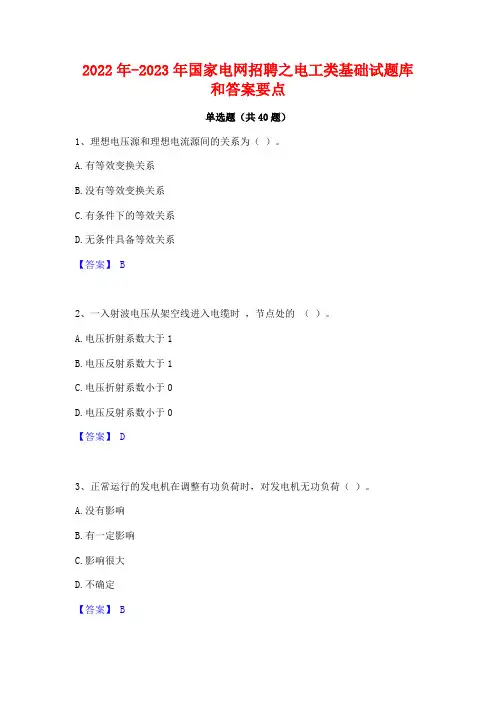

2022年-2023年国家电网招聘之电工类基础试题库和答案要点单选题（共40题）1、理想电压源和理想电流源间的关系为（）。

A.有等效变换关系B.没有等效变换关系C.有条件下的等效关系D.无条件具备等效关系【答案】 B2、一入射波电压从架空线进入电缆时，节点处的（）。

A.电压折射系数大于1B.电压反射系数大于1C.电压折射系数小于0D.电压反射系数小于0【答案】 D3、正常运行的发电机在调整有功负荷时，对发电机无功负荷（）。

A.没有影响B.有一定影响C.影响很大D.不确定【答案】 B4、关于短路故障时的负序电流，下述说法中正确的是（）。

A.任何短路情况下，短路电流中都包含有负序分量B.任何相间短路情况下，短路电流中都包含负序分量C.只有在发生不对称短路时，短路电流中才会出现负序分量D.只有在中性点接地系统发生接地短路时，短路电流中才会出现负序分量【答案】 A5、利用特高压输电技术，实现远距离、大规模的电力输送，有利于减少电力损耗、节约土地资源、保护环境、节约投资，促进我国（）基地的集约化开发。

A.大电网、大机组、大用户B.大煤电、大水电、大核电C.大电网、大火电、大水电D.大能源、大容量、大用户【答案】 B6、极不均匀电场中的极性效应表明（）。

A.负极性的击穿电压和起晕电压都高B.正极性的击穿电压和起晕电压都高C.负极性的击穿电压低和起晕电压高D.正极性的击穿电压低和起晕电压高【答案】 D7、换流器抑制谐波用的滤波器接线形式为（）A.串联B.并联C.混联D.无具体要求【答案】 B8、三相负载对称的条件是（）。

A.每相复阻抗相等B.每相阻抗值相等C.每相阻抗值相等，阻抗角相差120D.每相阻抗值和功率因数相等【答案】 A9、高频闭锁保护，保护停信需带一短延时，这是为了（）A.防止外部故障时因暂态过程而误动B.防止外部故障时因功率倒向而误动C.与远方启动相配合，等待对端闭锁信号的到来，防止区外故障时误动D.防止区内故障时拒动【答案】 C10、无穷大电源经感性线路突然发生三相短路，冲击系数的数值变化范围是( )。

供电处试题及答案一、选择题（每题2分，共20分）1. 供电系统中的“三相四线制”是指：A. 三根相线，一根零线B. 三根相线，两根零线C. 四根相线，一根零线D. 四根相线，两根零线答案：A2. 以下哪个不是供电系统的基本组成部件？A. 发电机B. 变压器C. 电动机D. 配电箱答案：C3. 供电系统中的短路保护装置通常采用：A. 熔断器B. 继电器C. 断路器D. 所有以上答案：D4. 供电线路的电压等级通常分为：A. 低压、中压、高压B. 低压、高压、超高压C. 中压、高压、特高压D. 低压、中压、特高压答案：B5. 供电系统中的功率因数是指：A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值答案：A6. 供电系统中的谐波产生的主要原因是：A. 电源不稳定B. 负载不平衡C. 非线性负载D. 线路损耗答案：C7. 供电系统中的过载保护装置通常采用：A. 熔断器B. 继电器C. 断路器D. 所有以上答案：B8. 供电系统中的接地保护是指：A. 将设备外壳接地B. 将设备内部电路接地C. 将电源接地D. 所有以上答案：A9. 供电系统中的电压波动通常是由以下哪个因素引起的？A. 电源不稳定B. 负载变化C. 线路损耗D. 所有以上答案：D10. 供电系统中的无功补偿装置的作用是：A. 提高有功功率B. 提高功率因数C. 减少线路损耗D. 所有以上答案：B二、填空题（每空1分，共10分）1. 供电系统中的有功功率是指电能转换为______的功率。

答案：机械能、热能等2. 供电系统中的视在功率是指电路中______和______的乘积。

答案：电压、电流3. 供电系统中的无功功率是指电能转换为______的功率。

答案：磁场能4. 供电系统中的谐波是指频率为基波频率整数倍的______波形。

答案：非正弦5. 供电系统中的短路是指电路中______之间的直接连接。

电力系统中的无功功率优化与控制策略概述电力系统是现代社会中不可或缺的基础设施，其稳定运行对于保障国家经济发展和社会生活运转至关重要。

然而，在电力系统中，无功功率的存在常常给系统的稳定性和运行效率带来一些挑战。

因此，无功功率优化与控制策略便成为电力系统管理和运维的重要课题。

一、无功功率的概念和重要性无功功率是电力系统中除了有功功率以外的另一种功率，它是交流电中的一种虚功，不执行实际的功效，却占据了输电线路的容量。

在电力系统中，无功功率的存在主要有两个原因：一是由于电力设备的感性(例如变压器和电感器)和容性(例如电容器和电容器银银）性质，使得输电线路存在感性和容性电流；二是电力系统中的电压波动和电网故障也会导致无功功率的产生。

尽管无功功率本身在能源转换过程中并不提供有用的功效，但是它对电力系统的稳定性和传输效率有着重要的影响。

过多的无功功率会导致电力系统中电压下降、传输损耗增加，甚至造成设备过载和系统崩溃。

因此，优化无功功率的控制策略，对于提高电力系统的效率和稳定性具有重要意义。

二、无功功率优化的方法和技术为了优化无功功率并提高电力系统的效率和稳定性，人们提出了一系列的控制策略和技术。

1. 电容器和电感器的安装电容器和电感器是调节电力系统无功功率的重要装置。

通过合理地安装和调节电容器和电感器，可以补偿传输线路上的无功功率，减少无功功率在系统中的流动，提高电网的功率因数。

此外，电容器还可以降低电压损耗，并改善电力系统的电压质量。

2. 电力因数补偿控制策略电力因数是评价电力系统效率和电能利用率的重要指标，它是有功功率与视在功率之比。

电力因数补偿控制策略以提高电力系统的功率因数为目标，通过控制电容器和电感器的开关状态或容量，实现对电力因数的补偿调节。

常用的电力因数补偿控制策略包括静态补偿器、动态无功功率补偿器和混合无功功率补偿器等。

3. 无功功率优化算法为了提高无功功率优化的精度和响应速度，人们开发了多种无功功率优化算法。

供配电专业考试题及答案一、单项选择题（每题2分，共20分）1. 电力系统的基本组成包括发电、输电、变电、配电和用电，其中负责将电能从发电站或变电站输送到用户端的环节是（）。

A. 发电B. 输电C. 变电D. 配电答案：B2. 以下哪种设备不是变电站的主要设备？（）A. 变压器B. 断路器C. 隔离开关D. 继电器答案：D3. 配电网的电压等级通常不包括以下哪一项？（）A. 10kVB. 35kVC. 110kVD. 220kV答案：D4. 电力系统中，用于保护电气设备的装置是（）。

A. 熔断器B. 过载继电器C. 短路保护器D. 所有选项答案：D5. 电力系统中，用于减少输电线路损耗的措施是（）。

A. 增加线路长度B. 提高线路电压C. 减少线路电流D. 增加线路电阻答案：B6. 电力系统中，用于提高电能质量的设备是（）。

A. 稳压器B. 滤波器C. 谐波抑制器D. 所有选项答案：D7. 电力系统中，用于测量电能的设备是（）。

A. 电流表B. 电压表C. 功率表D. 电能表答案：D8. 电力系统中，用于控制和保护电路的设备是（）。

A. 断路器B. 接触器C. 继电器D. 所有选项答案：D9. 电力系统中，用于转换电压的设备是（）。

A. 变压器B. 整流器C. 逆变器D. 所有选项答案：A10. 电力系统中，用于传输电能的设备是（）。

A. 电缆B. 输电线路C. 配电线路D. 所有选项答案：D二、多项选择题（每题3分，共15分）1. 电力系统中，以下哪些设备属于一次设备？（）A. 变压器B. 断路器C. 隔离开关D. 继电器答案：ABC2. 电力系统中，以下哪些措施可以提高系统的稳定性？（）A. 增加发电机组B. 提高电压等级C. 增加无功补偿D. 优化电网结构答案：ABCD3. 电力系统中，以下哪些设备属于二次设备？（）A. 保护继电器B. 自动装置C. 测量仪表D. 控制设备答案：ABCD4. 电力系统中，以下哪些因素会影响电能质量？（）A. 电压波动B. 频率偏差C. 谐波污染D. 瞬时断电答案：ABCD5. 电力系统中，以下哪些措施可以减少输电线路损耗？（）A. 提高线路电压B. 增加线路电阻C. 减少线路电流D. 优化线路结构答案：ACD三、判断题（每题2分，共10分）1. 电力系统的稳定性是指系统在受到干扰后能够自行恢复到正常运行状态的能力。

第6章电力系统的无功功率平衡和电压调整（含答案）第6章电力系统的无功功率平衡和电压调整一、填空题1.电力系统的无功电源除了发电机，还有各种类型的无功补偿装置。

2.输电线路两端电压差值越大，则流过的无功功率也就越大（填“大”或“小”）。

3.电力系统的无功功率平衡是指各种无功电源供给的无功功率要与无功负荷和网络中的无功损耗相平衡。

同时，为了保证运行的可靠性和电能质量，以及适应负荷的发展，还必须具备一定的无功备用容量。

4.电力系统中的无功损耗主要包括输电线路的无功损耗和变压器的无功损耗。

5.电力系统的无功电源有同步发电机、同步调相机、静电电容器、静止补偿器和输电线路的充电功率等。

6.电力系统电压的监视和调整通常只选择一些关键性的母线（节点）来完成，这些关键性的母线称为电压中枢点。

7.中枢点的调压方式分为逆调压、顺调压和恒调压三类。

8.在整个电力系统普遍缺少无功的情况下，不能（填“能”或“不能”）采用改变变压器分接头的方法提高所有用户的电压水平。

9.在负荷水平较低时，应减少（填“增加”或“减少”）并联运行的变压器台数，以降低（填“升高”或“降低”）二次母线电压。

10.如下图所示，A U ?、B U ?分别为线路AB 两端的电压相量，由此可知：线路中有功功率的流向为A →B ；感性无功功率的流向为B →A 。

11.电力系统中某两个相邻节点a 、b 的电压分别为kV U a 2228∠=?，kV U b 5192∠=?，该两个节点之间P 的流向为b→a ，感性无功Q 的流向为a→b 。

1.关于输电线路上有功功率和无功功率的传输方向，下列说法正确的是（A ）A.有功功率从电压相角超前的一端流向电压相角滞后的一端，无功功率从电压幅值较大的一端流向电压幅值较小的一端B.有功功率从电压相角滞后的一端流向电压相角超前的一端，无功功率从电压幅值较小的一端流向电压幅值较大的一端C.有功功率从电压幅值较大的一端流向电压幅值较小的一端，无功功率从电压相角超前的一端流向电压相角滞后的一端D.有功功率从电压幅值较小的一端流向电压幅值较大的一端，无功功率从电压相角滞后的一端流向电压相角超前的一端2.中枢点的三种调压方式中，实现难度最大的是（B ）A.顺调压B.逆调压C.恒调压D.无法判断A BδAU B U3.当整个系统缺乏无功电源时，可采取以下哪些调压措施（C ）（1）改变变压器变比调压（2）串联电容补偿调压（3）并联电容补偿调压（4）同步调相机调压A.（1）（2）B.（2）（3）C.（3）（4）D.（2）（3）（4）4.为了保证用户电压质量，系统必须保证有足够的（C ）A.有功容量B.电压C.无功容量D.电流1.电力系统的电压调整和频率调整有何不同之处？2.举例说明电力系统的电压偏高和偏低分别有哪些危害？3.并联电容器作为电力系统的无功电源，有哪些优缺点？4.中枢点的三种调压方式分别适用于哪些场合？对电压的要求分别是怎样的？5.下图所示的简单电力系统中，为调整用户端电压，可采取哪些措施（结合公式说明）？6.电力系统的调压措施有哪些？7.超高压并联电抗器有哪些作用？四、计算题1.发电厂装有两台容量为31.5MVA ，额定变比为121/10.5kV 的变压器。

电力调规考试试题及答案一、选择题（每题2分，共20分）1. 电力系统的稳定运行主要依赖于以下哪个因素？A. 电压B. 电流C. 频率D. 功率答案：C2. 电力系统中，电能的传输效率主要受以下哪个因素影响？A. 线路长度B. 线路材料C. 传输电压D. 负载大小答案：C3. 电力系统中的无功功率主要产生于以下哪种设备？A. 发电机B. 变压器C. 电动机D. 电容器答案：B4. 在电力系统中，谐波的产生主要与以下哪个因素有关？A. 电源频率B. 负载类型C. 传输线路D. 天气条件答案：B5. 电力系统中，短路故障通常会导致以下哪种现象？A. 电压升高B. 电流急剧增大C. 功率因数降低D. 频率变化答案：B6. 电力系统中，为了提高系统的稳定性，通常采取以下哪种措施？A. 增加发电机组B. 增加变压器C. 增加无功补偿设备D. 增加线路长度答案：C7. 电力系统中，电压等级的划分主要依据以下哪个因素？A. 线路长度B. 负载大小C. 输电距离D. 传输功率答案：C8. 电力系统中，电力调度的主要任务是以下哪项？A. 保证电压稳定B. 保证频率稳定C. 保证电力供应D. 以上都是答案：D9. 电力系统中，为了减少线路损耗，通常采取以下哪种措施？A. 增加线路长度B. 提高线路电压等级C. 减少线路电流D. 增加线路材料答案：B10. 电力系统中，电力设备的绝缘水平主要取决于以下哪个因素？A. 设备材料B. 设备结构C. 运行电压D. 环境温度答案：A二、填空题（每题2分，共20分）1. 电力系统中，电压的单位是______。

答案：伏特（V）2. 电力系统中，电流的单位是______。

答案：安培（A）3. 电力系统中，功率的单位是______。

答案：瓦特（W）4. 电力系统中，无功功率的单位是______。

答案：乏尔（var）5. 电力系统中，谐波的产生会导致______。

答案：电能质量下降6. 电力系统中，短路故障会导致______。

自测题（三）—电力系统运行优化与调整一、 单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分） 1、 影响电力系统频率高低的主要因素是（ ） A、电力系统的有功平衡关系； B、电力系统的无功平衡关系； C、电力系统的潮流分布；D、电力系统的网络结构。

2、 电力系统频率调整的基本原理是（ ）A、根据负荷的变化，调整电力系统中无功电源的出力，将系统频率限制在允许范围；B、根据负荷的变化，调整发电机的有功出力，将系统频率限制在允许范围；C、根据系统频率的变化，切除或投入负荷，将电力系统频率限制在允许范围；D、根据负荷的变化调整系统中变压器的分接头，将电力系统频率限制在允许范围。

3、 下面所列的电力系统负荷波动中，可以预测的是（ ）A、由用电设备的投入和退出运行所引起的第一类负荷变化；B、由大容量的用电设备投入或退出所引起的第二类负荷变化；C、由生产、生活规律和气象条件变化所引起的第三类负荷变化；D、第一类和第二类负荷变化。

4、关于电力系统的有功备用容量，下述说法中错误的是（ ）。

A、根据电力系统的实际情况，检修备用容量可能不需要设置；B、事故备用必须全部为热备用；C、负荷备用应为热备用；D、国民经济备用应为冷备用。

5、 从技术和经济角度看，最适合担负系统调频任务的发电厂是（ ）。

A、具有调整库容的大型水电厂；B、核电厂；C、火力发电厂；D、径流式大型水力发电厂。

6、 如果某发电厂装有四台机组，正常运行时四台机组都没有达到额定出力，且有4321、4321，当发电厂有功负荷增大时，应首先增加出力的发电机组是（ ）。

A、1号机组；B、2号机组；C、3号机组；D、4号机组。

7、 在既有水电厂、火电厂和核电厂的电力系统中，洪水季节调频电厂通常选择（ ）A、大型水电厂；B、中温中压火力发电厂；C、核电厂；D、高温高压火力发电厂。

8、某发电厂有三台机组并列运行，其耗量特性分别为：21110015.026.08.2G G P P F （h T /）22220015.029.05.3G G P P F （h T /）23330015.017.00.4G G P P F （h T /） 机组功率约束条件为：MW P MW G 50201MW P MW G 100202MW P MW G 100203当负荷功率为200MW 时机组间负荷的最优分配为（ ）。

电力控制题库及答案详解一、单项选择题1. 电力系统中，以下哪个设备是用来控制和保护电力系统的？A. 变压器B. 发电机C. 断路器D. 继电器答案：C2. 电力控制中，过载保护通常使用哪种继电器？A. 时间继电器B. 电流继电器C. 电压继电器D. 温度继电器答案：B3. 在电力系统中，什么是同步发电机的主要功能？A. 转换机械能为电能B. 转换电能为机械能C. 调节电压D. 调节频率答案：A4. 电力系统中，什么是短路？A. 电路中的电流过小B. 电路中的电流过大C. 电路中的电压过小D. 电路中的电压过大答案：B5. 电力系统中，以下哪个设备是用来测量电流的？A. 电压表B. 电流表C. 功率表D. 频率表答案：B二、多项选择题6. 电力系统中，哪些因素会影响电网的稳定性？A. 负载变化B. 发电机故障C. 线路故障D. 天气变化答案：A, B, C7. 电力控制中，哪些设备可以用于实现自动控制？A. 微处理器B. 传感器C. 执行器D. 继电器答案：A, B, C, D8. 电力系统中，哪些设备可以用于提高系统的可靠性？A. UPSB. 备用发电机C. 断路器D. 过载保护装置答案：A, B, C, D三、判断题9. 电力系统中，断路器的主要作用是在正常运行条件下接通或断开电路。

（）答案：错误10. 电力系统中，过电压保护是为了防止电压突然升高对设备造成损害。

（）答案：正确四、简答题11. 简述电力系统中的一次设备和二次设备的区别。

答案：一次设备是指直接参与电能生产、传输和分配的设备，如发电机、变压器、断路器等。

二次设备则是指用于控制、保护、测量和信号传输的辅助设备，如继电器、仪表、控制装置等。

12. 电力系统中，什么是无功功率，它有什么作用？答案：无功功率是电力系统中与电路中电压和电流相位差90度的功率，它不进行能量的转换，但对维持电力系统的电压稳定和提高输电效率具有重要作用。

五、计算题13. 已知某电力系统中，发电机的输出功率为100MW，传输线路的电阻为0.5Ω，求线路损耗的功率。

-1XX 大学*续 教育学阶考 试试老: （A1） 学号： XX 大学继续教育学院电能质量与无功优化试卷（A ） 学年： 学期：02 电流超前 年级: 专业: 学习形式： 电流滞后 （本试题满分100分，时间90分钟） 年级：— 专业：—X 简答题（每题5分‘共50分） 1、简述无功功率对公用电网的影响。

形式:学习 2、简述三相桥式整流电路中电流所含谐波的次数，以及谐波有效值与谐波次数的关系。

3、 简述通断控制交流调压电路的工作原理亠 4、 简述控制无功功率的方法有哪些? 5、 简述RLC 单调谐滤波器的工作原理。

6、 简述并联有源电力滤波器的构成‘以及各部分的作用。

7、 简述如何采用瞬时无功功率理论检测单相电路的谐波和无功电流（3种方 法）？ 8、下图为TSC 的原理图，试说明h 和3分别对应什么操作？为什么要选择这两 个时刻操作? M VT J 『2 9、写出单相桥式整流电路的基波因数、位移因数和总功率因数表达式。

10、根据下图说明SVG 的工作原理亠 二、判断题（每题2分，共10分） 1、 以m 个相位相差兀/3刃的变压器分别供电的m 个三相桥式整流电路，其网侧电流 仅含12m+l 次谐波。

（） 2、 电容器应装设放电电阻，要求在电源开关断开30s 后，电容器端电压小于65V 。

（） 3、 滤波器电容安装容量越大，则滤波器投资越小。

（） 4、 当有源电力滤波器只补偿无功功率时，补偿电流的指令信号，；应与负载电流的瞬 时无功分量大小相等，极性相反。

（） 5、 对有源电力滤波器而言，瞬时无功功率不会导致其交流侧和直流侧之间的能量交 换。

（） 三、分析题（每题10分，共30分） 1、图a 为并联电容器与系统阻抗形成的谐波等效电路。

图b 为Icn/In 和Isn/In 随p 变 化的曲线。

（1） 在图a 中标注Isn 和Icn o （2分） （2） 写出确定义表达式。

（3分） （3） 当串入的电抗器增大时，谐振点几所对应的谐波次数怎样变化？ （3 分） （4） 说明图b 中谐波严重放大区的n 的范围。
