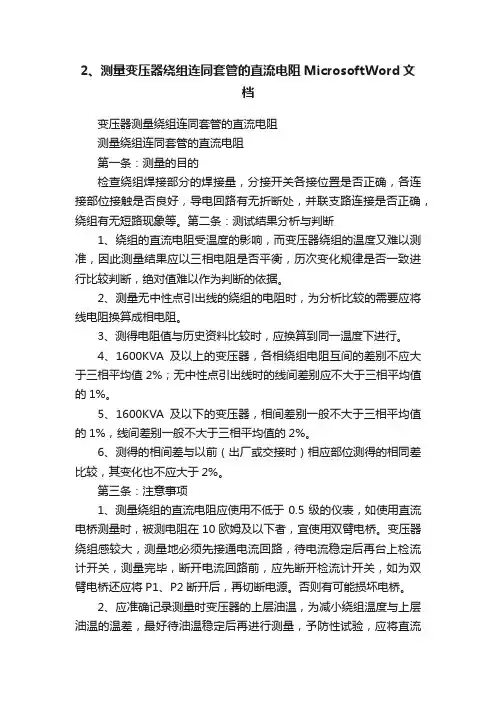

2、测量变压器绕组连同套管的直流电阻MicrosoftWord文档变压器测量绕组连同套管的直流电阻测量绕组连同套管的直流电阻第一条：测量的目的检查绕组焊接部分的焊接量，分接开关各接位置是否正确，各连接部位接触是否良好，导电回路有无折断处，并联支路连接是否正确，绕组有无短路现象等。

第二条：测试结果分析与判断1、绕组的直流电阻受温度的影响，而变压器绕组的温度又难以测准，因此测量结果应以三相电阻是否平衡，历次变化规律是否一致进行比较判断，绝对值难以作为判断的依据。

2、测量无中性点引出线的绕组的电阻时，为分析比较的需要应将线电阻换算成相电阻。

3、测得电阻值与历史资料比较时，应换算到同一温度下进行。

4、1600KVA及以上的变压器，各相绕组电阻互间的差别不应大于三相平均值2%；无中性点引出线时的线间差别应不大于三相平均值的1%。

5、1600KVA及以下的变压器，相间差别一般不大于三相平均值的1%，线间差别一般不大于三相平均值的2%。

6、测得的相间差与以前（出厂或交接时）相应部位测得的相同差比较，其变化也不应大于2%。

第三条：注意事项1、测量绕组的直流电阻应使用不低于0.5级的仪表，如使用直流电桥测量时，被测电阻在10欧姆及以下者，宜使用双臂电桥。

变压器绕组感较大，测量地必须先接通电流回路，待电流稳定后再台上检流计开关，测量完毕，断开电流回路前，应先断开检流计开关，如为双臂电桥还应将P1、P2断开后，再切断电源。

否则有可能损坏电桥。

2、应准确记录测量时变压器的上层油温，为减小绕组温度与上层油温的温差，最好待油温稳定后再进行测量，予防性试验，应将直流电阻测量放在绝缘试验之后进行。

3、测量时非被测绕组必须开路，使用单臂电桥测量时，应从实际电阻中减去引线的电阻，用双臂电桥测量时，所有测量引线的电阻值和对称性应符合仪表厂家的规定，使用高灵敏检流计测量时，测量引线，套管椿头应避免阳光直接照射，以免因热电势致使检流计指示不稳。

电力变压器常规试验项目及目的电力系统中变压器经常由于设备存在缺陷而引起许多故障，必须对进场设备进行常规性试验，从而保证人身、设备安全十分重要。

一、电力变压器试验（GB50150-2021 8. 0. 1）1、变压器绕组直流电阻的测量（简称直流电阻测试）使用仪器直流电阻测试仪试验目的：检查绕组接头的焊接质量和绕组有无匝间短路；分接开关的各个位置接触是否良好以及分接开关的实际位置与指示位置是否相符；引出线有无断裂；多股导线并绕的绕组是否有断股的情况；2、变压器变比的测量测量变比目的：验证变压器的电压变换是否符合规定值，达到设计值；开关各引出线的接线是否正确，可初步判断变压器是否再匝间短路现象等。

3、绕组绝缘电阻、吸收比、极化指数及铁芯的绝缘电阻的测量(2500V、 5000V兆欧表)试验目的是测量变压器的绝缘电阻，是检查其绝缘状态最简便的辅助方法，测量绝缘电阻、吸收比能有效发现绝缘受潮及局部缺陷，如瓷件破裂，引出线接地等。

4、测试绕组连同套管的介质损耗因素 tanδ及其电容量(自动介损测试仪)测量 tanδ是一种使用较多而且对判断绝缘较为有效的方法，通过测量 tanδ可以反映出绝缘的一系列缺陷，如绝缘受潮、油或浸渍物脏污或劣化变质，绝缘中有气隙发生放电等。

5、直流泄漏电流测试(直流发生器、微安表)直流泄漏试验的电压一般那比兆欧表电压高，并可任意调节，因而它比兆欧表发现缺陷的有效性高，能灵敏地反映瓷质绝缘的裂纹、夹层绝缘的内部受潮及局部松散断裂绝缘油劣化、绝缘的沿面炭化等。

6、绕组所有分接的电压比（变压器变比综合测试仪）利用变比电桥能够很方便的测量出被试变压器的变压比。

7、校核三相变压器的组别和单相变压器的极性（万用表或直流毫伏表、电压表、相位表）由于变压器的绕组在一次线圈、二次线圈间存在着极性关系，当几个绕组互相连接组合时，无论接成串联或并联，都必须知道极性才能正确进行。

变压器接线组别是并列运行的重要条件之一，若参加并列运行的变压器接线组别不一致，将出现不能允许的环流。

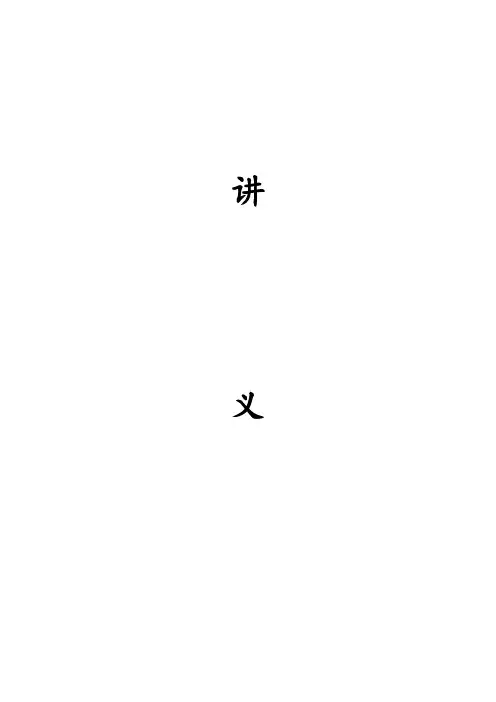

讲义变压器泄露电流试验1、工作目的检查变压器绝缘整体受潮，部件表面受潮或脏污，以及贯穿性的集中缺陷。

2、工作器材准备温度计、湿度计、放电棒、万用表、直流发生器。

3、工作接线图4、工作步骤（1）将变压器各绕组引线断开，将试验高压引线接至被测绕组，其他非被测的绕组短路接地。

（2）按接线图（如图1所示）准备试验，保证所有试验设备、仪表仪器接线正确、指示正确。

（3）记录顶层油温及环境温度和湿度。

（4）将直流电源输出加在被试变压器绕组上，测量时，加压到试验电压，待1 min后读取泄漏电流值。

（5）被测绕组试验完毕，将电压降为零，切断电源，必须充分放电后再进行拆线操作。

5、工作标准（1）试验电压见下表现的缺陷也基本一致，只是由于直流泄漏电流测量所加电压高，因而能发现在较高电压作用下才暴露的缺陷，故由泄漏电流换算成的绝缘电阻值应与兆欧表所测值相近。

（3）500 kV变压器的泄漏电流一般不大于30μA。

（4）任一级试验电压时，泄漏电流的指示不应有剧烈摆动。

6、综合分析方法及注意事项（1）工作危险点分析1）测量前应断开变压器与引线的连接，并应有明显断开点。

2）变压器试验前应充分放电，防止残余电荷对试验人员的伤害。

3）为保证人身和设备安全，要求必须在试验设备周围设围栏并有专人监护。

负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。

4）接地线应牢固可靠。

5）注意对试验完毕的变压器绕组必须充分放电。

6）进行直流泄漏电流试验过程中，如发现泄漏电流随时间急剧增长或有异常放电现象时，应立即停止试验，并断开电源，将被测变压器绕组接地，充分放电后，再进行检查。

（2）注意事项1）分级绝缘变压器试验电压应按被试绕组电压等级的标准，但不能超过中性点绝缘的耐压水平。

2）高压引线应使用屏蔽线以避免引线泄漏电流对结果的影响，高压引线不应产生电晕。

3）微安表应在高压端测量。

4）负极性直流电压下对绝缘的考核更严格，应采用负极性。

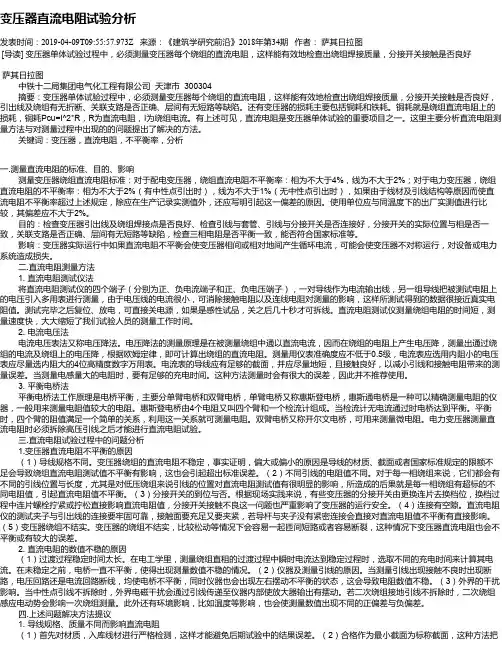

变压器直流电阻试验分析发表时间：2019-04-09T09:55:57.973Z 来源：《建筑学研究前沿》2018年第34期作者：萨其日拉图[导读] 变压器单体试验过程中，必须测量变压器每个绕组的直流电阻，这样能有效地检查出绕组焊接质量，分接开关接触是否良好萨其日拉图中铁十二局集团电气化工程有限公司天津市 300304摘要：变压器单体试验过程中，必须测量变压器每个绕组的直流电阻，这样能有效地检查出绕组焊接质量，分接开关接触是否良好，引出线及绕组有无折断、关联支路是否正确、层间有无短路等缺陷。

还有变压器的损耗主要包括铜耗和铁耗。

铜耗就是绕组直流电阻上的损耗，铜耗Pcu=I^2*R，R为直流电阻，I为绕组电流。

有上述可见，直流电阻是变压器单体试验的重要项目之一。

这里主要分析直流电阻测量方法与对测量过程中出现的的问题提出了解决的方法。

关键词：变压器，直流电阻，不平衡率，分析一.测量直流电阻的标准、目的、影响测量变压器绕组直流电阻标准：对于配电变压器，绕组直流电阻不平衡率：相为不大于4%，线为不大于2%；对于电力变压器，绕组直流电阻的不平衡率：相为不大于2%（有中性点引出时），线为不大于1%（无中性点引出时），如果由于线材及引线结构等原因而使直流电阻不平衡率超过上述规定，除应在生产记录实测值外，还应写明引起这一偏差的原因。

使用单位应与同温度下的出厂实测值进行比较，其偏差应不大于2%。

目的：检查变压器引出线及绕组焊接点是否良好、检查引线与套管、引线与分接开关是否连接好，分接开关的实际位置与相是否一致，关联支路是否正确、层间有无短路等缺陷，检查三相电阻是否平衡一致，能否符合国家标准等。

影响：变压器实际运行中如果直流电阻不平衡会使变压器相间或相对地间产生循环电流，可能会使变压器不对称运行，对设备或电力系统造成损失。

二.直流电阻测量方法1. 直流电阻测试仪法将直流电阻测试仪的四个端子（分别为正、负电流端子和正、负电压端子），一对导线作为电流输出线，另一组导线把被测试电阻上的电压引入多用表进行测量，由于电压线的电流很小，可消除接触电阻以及连线电阻对测量的影响，这样所测试得到的数据很接近真实电阻值。

首先，要用高压兆欧表来测量变压器绕组的绝缘电阻和吸收比，再用直流电阻快速测试仪来测量绕组的直流电阻，用全自动变比组别测试仪来测量绕组所有分接的电压比，用变压器空载负载特性测试仪来测量变压器的空载电流和空载损耗、短路阻抗和负载损耗，用变压器有载开关测试仪来测量有载分接开关的过渡电阻、切换时间等参数，用全自动绝缘油介电强度测试仪来测量变压器油的介电强度，用全自动抗干扰异频介损测试仪来测量绕组和电容性导管的介损值，用色谱分析仪对变压器油中的溶解气体进行色谱分析。

对上述所得试验参数进行综合分析确认合格后，可以利用直流高压发生器或者交直流高压试验变压器对变压器的绝缘导管和绕组进行直流泄露试验，最后才能利用工频交流高压试验变压器对变压器进行交流耐压试验。

至此，电力变压器的有关试验项目才宣告完成！1.0.1 电力变压器的试验项目，应包括下列内容： 1 绝缘油试验； 2 测量绕组连同套管的直流电阻； 3 检查所有分接头的电压比； 4 检查变压器的三相接线组别和单相变压器引出线的极性； 5 测量与铁心绝缘的各紧固件(连接片可拆开者)及铁心(有外引接地线的)绝缘电阻； 6 非纯瓷套管的试验； 7 有载调压切换装置的检查和试验； 8 测量绕组连同套管的绝缘电阻、吸收比或极化指数； 9 测量绕组连同套管的介质损耗角正切值 tanδ； 10 测量绕组连同套管的直流泄漏电流； 11 变压器绕组变形试验； 12 绕组连同套管的交流耐压试验； 13 绕组连同套管的长时感应电压试验带局部放电试验； 14 额定电压下的冲击合闸试验； 15 检查相位；注：除条文内规定的原因外，各类变压器试验项目应按下列规定进行：1 容量为1600kVA 及以下油浸式电力变压器的试验，可按本条的第1、2、3、4、5、6、7、8、12、14、15款的规定进行； 2 干式变压器的试验，可按本条的第2、3、4、5、7、8、12、14、15款的规定进行； 1.0.2 油浸式变压器中绝缘油的试验，应符合下列规定： 1 绝缘油的试验类别应符合本标准中表20.0.2 的规定；试验项目及标准应符合本标准中表20.0.1 的规定。

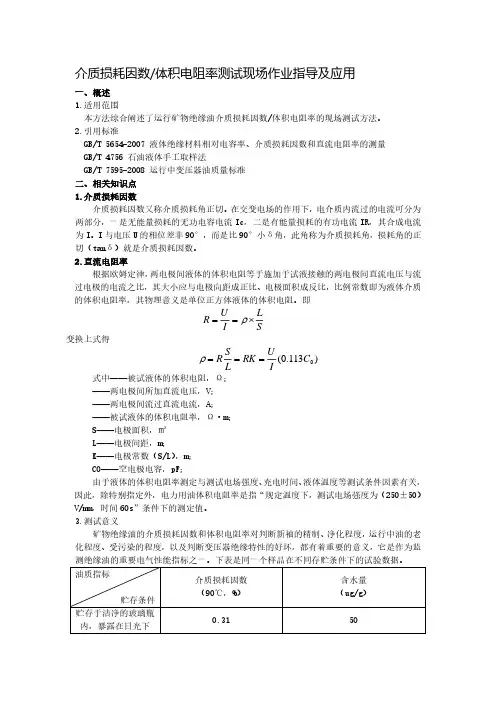

介质损耗因数/体积电阻率测试现场作业指导及应用一、概述 1.适用范围本方法综合阐述了运行矿物绝缘油介质损耗因数/体积电阻率的现场测试方法。

2.引用标准GB/T 5654-2007 液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量 GB/T 4756 石油液体手工取样法GB/T 7595-2008 运行中变压器油质量标准 二、相关知识点 1.介质损耗因数介质损耗因数又称介质损耗角正切。

在交变电场的作用下，电介质内流过的电流可分为两部分，一是无能量损耗的无功电容电流Ic ，二是有能量损耗的有功电流IR ，其合成电流为I 。

I 与电压U 的相位差非90°，而是比90°小δ角，此角称为介质损耗角，损耗角的正切（tan δ）就是介质损耗因数。

2.直流电阻率根据欧姆定律，两电极间液体的体积电阻等于施加于试液接触的两电极间直流电压与流过电极的电流之比，其大小应与电极向距成正比、电极面积成反比，比例常数即为液体介质的体积电阻率，其物理意义是单位正方体液体的体积电阻。

即 SL I U R ⨯==ρ 变换上式得)113.0(0C IURK L S R===ρ 式中——被试液体的体积电阻，Ω；——两电极间所加直流电压，V ； ——两电极间流过直流电流，A ； ——被试液体的体积电阻率，Ω·m ； S ——电极面积，㎡ L ——电极间距，m ； K ——电极常数（S/L ），m ； C0——空电极电容，pF ；由于液体的体积电阻率测定与测试电场强度、充电时间、液体温度等测试条件因素有关，因此，除特别指定外，电力用油体积电阻率是指“规定温度下，测试电场强度为（250±50）V/mm ，时间60s ”条件下的测定值。

3.测试意义矿物绝缘油的介质损耗因数和体积电阻率对判断新袖的精制、净化程度，运行中油的老化程度、受污染的程度，以及判断变压器绝缘特性的好坏，都有着重要的意义，它是作为监测绝缘油的重要电气性能指标之一。

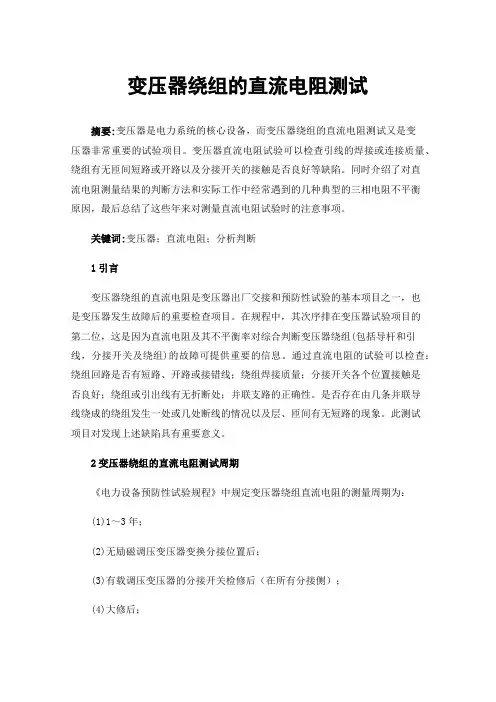

变压器绕组的直流电阻测试摘要:变压器是电力系统的核心设备，而变压器绕组的直流电阻测试又是变压器非常重要的试验项目。

变压器直流电阻试验可以检查引线的焊接或连接质量、绕组有无匝间短路或开路以及分接开关的接触是否良好等缺陷。

同时介绍了对直流电阻测量结果的判断方法和实际工作中经常遇到的几种典型的三相电阻不平衡原因，最后总结了这些年来对测量直流电阻试验时的注意事项。

关键词:变压器；直流电阻；分析判断1引言变压器绕组的直流电阻是变压器出厂交接和预防性试验的基本项目之一，也是变压器发生故障后的重要检查项目。

在规程中，其次序排在变压器试验项目的第二位，这是因为直流电阻及其不平衡率对综合判断变压器绕组(包括导杆和引线，分接开关及绕组)的故障可提供重要的信息。

通过直流电阻的试验可以检查：绕组回路是否有短路、开路或接错线；绕组焊接质量；分接开关各个位置接触是否良好；绕组或引出线有无折断处；并联支路的正确性。

是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况以及层、匝间有无短路的现象。

此测试项目对发现上述缺陷具有重要意义。

2变压器绕组的直流电阻测试周期《电力设备预防性试验规程》中规定变压器绕组直流电阻的测量周期为：(1)1～3年；(2)无励磁调压变压器变换分接位置后；(3)有载调压变压器的分接开关检修后（在所有分接侧）；(4)大修后；(5)必要时。

3变压器绕组连同套管的直流电阻测试方法及注意事项3.1测试方法使用变压器直流电阻测试仪进行测量。

3.2试验步骤(1)变压器各绕组短路接地充分放电；(2)记录变压器编号、铭牌等相关参数；(3)测量并记录上层油温及环境温度和湿度；(4)将测量设备或仪表通过测试线与被测绕组有效连接，开始测量；(5)直阻显示测量数据后，一般应继续等待2min-3min，进一步确认数据稳定后方可记录，对大容量变压器的低压绕组尤其要如此；(6)测试完毕应使用测量设备或仪表上的“放电”或“复位”键对被测绕组充分放电；(7)在更改接线或拆线前，还应用接地线人为放电。

变压器介损测试方法（实用版3篇）目录（篇1）一、引言二、变压器介质损耗测试方法的原理与特点1.介质损耗测试仪的测量原理2.介质损耗测试仪的特点三、变压器介质损耗测试方法的注意事项1.测试前的准备工作2.测试过程中的操作要点3.测试数据的分析与处理四、变压器介质损耗测试方法的应用实例1.110kV 变压器套管介损试验方法2.新安装 500 kV 变压器介损分析与判定五、结论正文（篇1）一、引言随着我国电力系统的快速发展，变压器作为电力系统中的重要设备，其安全运行备受关注。

变压器介质损耗是衡量其绝缘性能的重要指标，因此，采用正确的测试方法对变压器介质损耗进行检测至关重要。

本文将介绍变压器介质损耗测试方法的原理、特点、注意事项以及应用实例。

二、变压器介质损耗测试方法的原理与特点（1）介质损耗测试仪的测量原理变压器介质损耗测试仪主要采用变频电源技术，利用单片机和现代化电子技术进行自动频率变换、模/数转换和数据运算。

测试仪能够抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便。

（2）介质损耗测试仪的特点介质损耗测试仪具有以下特点：1.负载损耗的测量：能够显示三相电压、三相电流、三相功率，自动计算出变压器的阻抗电压百分比，折算到额定温度下的负载损耗。

2.测试过程中的报警自适应提示功能：方便现场用户使用。

3.采用高新技术：突破了传统的电桥测量方式，采用变频电源技术，具有抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便等特点。

三、变压器介质损耗测试方法的注意事项（1）测试前的准备工作1.确保测试仪器完好无损，接线牢固。

2.对被测变压器进行检查，确保其表面清洁、无破损。

3.准备测试所需的标准电容、采样电阻等元器件。

（2）测试过程中的操作要点1.根据被测变压器的电压等级选择合适的测试电压。

2.接线正确，确保正接线、内标准电容、内高压等接线方式正确。

3.测试过程中注意观察测试仪器的显示数据，如有异常应及时处理。

变压器介质损耗试验目的与试验步骤及注意事项变压器介质损耗试验目的与试验步骤及注意事项：
一、试验目的和意义
介质损耗测量对于发现绝缘整体受潮、老化等分布性缺陷或绝缘中有气隙放电缺陷时较灵敏，目前已广泛应用于变压器的出厂检验和运行检修试验中。

二、试验步骤
1、测量并记录环境温度、相对湿度、变压器铭牌、仪器名称及编号;并将高、低压测绕组及中性线连线断开;
2、将变压器高压侧三相绕组短接，将仪器高压输出端子经高压测试线(芯线)接至变压器高压侧绕组，变压器低压侧三相短接接地，仪器接地端子接地;
3、打开仪器电源开关，设置参数，选择反接法、内标准、变频、内高压、测试电压(10kV);
4、按下仪器高压开关，点击开始测试，等待30s左右即可显示测试结果，包括电容值C和介质损耗tgδ;
5、测试完成，根据需求保存或打印结果，关闭仪器，后拆线。

三、注意事项
1、应保证仪器和变压器低压侧绕组可靠接地，刮净接地点上的油漆铁锈;
2、反接法测试时，高压测试线使用芯线，屏蔽线悬空;
3、变压器高压侧绕组额定电压在10kV及以上时，测试电压为10kV;在10kV以下时，测试电压等于其额定电压;
4、若变压器有中性点，接线时与同侧绕组短接;
5、对于油变，尽量在油温低于50℃时测量，不同温度下的tgδ需经过换算;
6、测试时高压测试线不要接触变压器外壳，应与之保持一定的距离。

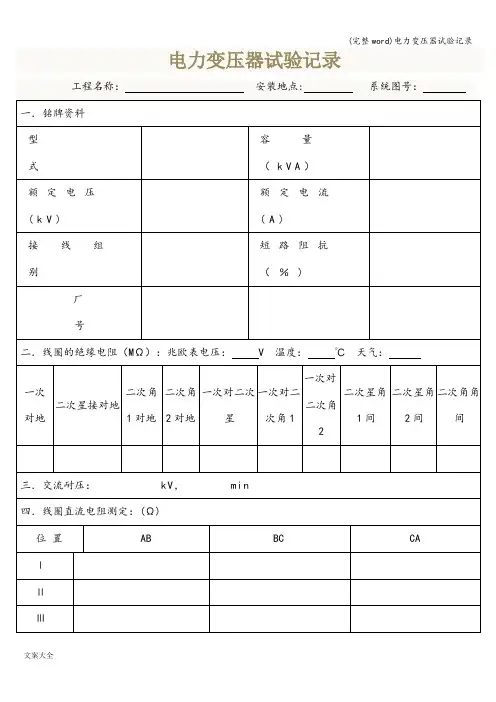

XXXXX电力工程有限公司电气设备试验调试报告报告类型： 800kVA箱式变压器试验报告日期： 2014年 10 月 10 日客户名称： XXXXX有限公司项目名称： XXXXX有限公司3＊800kVA箱变安装项目审核:批准:编制:10KV变压器现场试验记录型号: SCB10—800/10 额定容量：800KVA 额定电压:10/0。

4 日期：2014 9出厂序号：1485252 联接组标号：Dyn11生产厂家:新疆邦特电器制造有限公司阻抗电压：6。

06％三：铁心对地绝缘电阻； 500MΩ五：绕组连同套管的绝缘电阻（MΩ）实验结论：所做试验项目结果符合GB50150—2006规程有关规定使用仪器：MODEL—3125数字式高压绝缘电阻测试仪 GSBZC型全自动变比测试仪高压试验变压器GCSB-6KVA/50KV GC644—10A直流电阻测试仪试验负责人：编制：试验人员：天气：晴试验温度：20℃试验日期：年月日10KV高压柜现场试验记录柜号：1# 计量柜结论:所做试验项目结果符合GB50150-2006柜号：2＃出线柜结论：所做试验项目结果符合GB50150—2006使用仪器：高压试验变压器GCSB—10KVA/50KV MODEL—3125数字式高压绝缘电阻测试仪试验负责人：编制：试验人员: 天气: 晴试验温度:20℃试验日期：年月日10KV氧化锌避雷器现场试验记录使用仪器：MODEL-3125数字式高压绝缘电阻测试仪直流高压发生器 ZGF—120/2试验负责人：编制：试验人员: 天气: 晴试验温度：20℃试验日期：年月日低压柜现场调试记录一．GGD低压柜主母线绝缘电阻（MΩ)二．低压出线各回路绝缘电阻（MΩ）使用仪器:MODEL—3125数字式高压绝缘电阻测试仪试验负责人：编制：试验人员：天气: 晴试验温度:20℃试验日期：年月日接地网现场测试记录使用仪器：GC2571数字接地电阻测试仪0。

变压器高压套管介质损耗试验下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!变压器高压套管介质损耗试验是电力行业中常见的一项重要试验。

变压器试验之绕组介质损耗试验变压器之绕组介质损耗试验绕组介质损耗试验试验目的测试变压器绕组连同套管的介质损耗角正切值的目的主要是检查变压器整体是否受潮、绝缘油及纸是否劣化、绕组上是否附着油泥及存在严重局部缺陷等。

它是判断变压器绝缘状态的一种较有效的手段，近年来随着变压器绕组变形测试的开展，测量变压器绕组的及电容量可以作为绕组变形判断的辅助手段之一。

试验仪器选择全自动抗干扰介质损耗测试仪。

试验试验步骤及接线图（1）变压器绕组连同套管tgδ和电容量的测量1) 首先将介损测试仪接地。

2) 将高压侧A、B、C三绕组短接起来。

3) 将其他非被试绕组三相及中性点短接起来，并接地(2#)。

4) 将红色高压线一端芯线插入测试仪“高压输出”插座上，注意要将红色高压线的外端接地屏蔽线接地。

5) 红色高压线另一端接高压绕组的短接线(1#)。

6) 连接好电源输入线。

7) 检查试验接线正确，操作人员征得试验负责人许可后方可加压试验。

8) 打开电源，仪器进入自检。

9) 自检完毕后选择反接线测量方式。

10) 预置试验电压为10ＫＶ。

11) 接通高压允许开关。

12) 按下启动键开始测量。

注意：加压过程中试验负责人履行监护制度。

13) 测试完成后自动降压到零测量结束。

14) 关闭高压允许开关后，记录所测量电容器及介损值。

15) 打印完实验数据后，关闭总电源。

16) 用专用放电棒将被试绕组接地并充分放电，变更试验接线，同理的方法测量变压器低压绕组连同套管tgδ值和电容量。

17) 首先断开仪器总电源。

18) 在高压端短接线上挂接地线。

19) 拆除高压测试线。

20) 拆除高压套管短接线。

21) 拆除其他非被试绕组的接地线及短接线。

22) 最后拆除仪器其它试验线及地线。

23) 试验完毕后，填写试验表格。

（2）变压器电容型套管tgδ和电容量的测量1) 首先将介损测试仪接地。

2) 将高压侧A、B、C三绕组短接起来。

3) 将非测试的其他绕组中压侧三相及中性点短接起来，并接地。
