机械设计基础章齿轮机构

《机械设计基础》作业六一齿轮机构姓名 ___________ 班级 ________ 学号 _________ 成绩__________一、填空题：（24分）1、齿轮齿廓上压力角的定义为啮合点受力方向和速度方向之间所夹的锐角，标准压力角的位置在分度圆上，在齿顶圆压力角最大。

2、标准齿轮的概念是m a、ha*、c*四个基本参数为标准值，分度圆齿厚与槽宽相等，具有标准齿顶咼和齿根咼。

3、渐开线齿廓的正确啮合条件是m仁m 2,「1=「2;标准安装条件是分度圆与节圆重合;连续传动条件是应使实际啮合线段大于或等于基圆齿距，此两者之比称为重合度。

4、齿轮传动的实际啮合线为从动轮齿顶与啮合线交点B2，—直啮合到主动轮的齿顶与啮合线的交点B1为止，理论啮合线为两齿轮基圆的内公切线，即啮合极限点N占N2间的线段。

5、与标准齿轮比较，变位齿轮的齿厚、齿顶圆、齿根圆等参数发牛了变化，齿—数、模数、压力角等参数没有发生了变化。

在模数、齿数、压力角相同的情况下，正变位齿轮与标准齿轮相比较，下列参数的变化是：齿厚增加；基圆半径不变 :齿根高减小。

6以切削标准齿轮时的位置为基准，刀具的移动距离xm― 为变位量，刀具远离轮心的变位x>0 称正变位。

7、对渐开线直齿圆柱齿轮传动时，如重合度等于 1.3，这表示啮合点在法线方向移动一个法节的距离时，有百分之30 的时间是二对齿啮合，有百分之70的时间是一对齿啮合。

8、对无侧隙啮合的一对正传动齿轮来说，两轮分度圆的相对位置关系是相离____ ，齿顶高降低系数大于零。

9、用范成法加工渐开线直齿圆柱齿轮，发生根切的原因是刀具的顶线超过了啮合起始点。

10、一对渐开线直齿圆柱齿轮传动,其啮合角的数值与节圆上的压力角总是相等。

二、选择题（14分）1、渐开线在B —的压力角、曲率半径最小。

A.根圆B. 基圆C. 分度圆D.齿顶圆2、一对渐开线直齿圆柱齿轮的啮合线相切于_B ____ 。

A.两分度圆B. 两基圆C. 两齿根圆D.两齿顶圆3、渐开线齿轮的标准压力角可以通过测量—C—得。

第4章齿轮机构习题与参考答案一、复习思考题1．要使一对齿轮的瞬时传动比保持不变，其齿廓应符合什么条件2．渐开线是怎样形成的它有哪些重要性质试根据渐开线性质来解释以下结论：（1）渐开线齿轮传动的啮合线是一条直线；（2）渐开线齿廓传动时，其瞬时传动比保持不变；（3）渐开线齿条的齿廓是直线；（4）齿条刀具超过N1点的直线刀刃不能范成渐开线齿廓；（5）一对互相啮合的标准齿轮，小齿轮齿根齿厚比大齿轮齿根厚度小。

3．节圆和分度圆有何区别压力角和啮合角有何区别，在什么条件下节圆与分度圆重合以及啮合角与分度圆压力角相等。

4．什么是渐开线齿轮传动的可分性如令一对标准齿轮的中心距略大于标准中心距，能不能传动有什么不良影响5．渐开线齿轮正确啮合的条件是什么满足正确啮合条件的一对齿轮是否一定能连续传动6．何谓理论啮合线段和实际啮合线段何谓重合度重合度等于1和小于1各会出现什么情况重合度等于2表示什么意义7．何谓根切想象什么条件下会发生根切现象根切的齿轮有什么缺点根切与齿数有什么关系正常齿渐开线标准直齿圆柱齿轮不根切的最少齿数是多少8．何谓变位齿轮为什么要使用变位齿轮移距系数的正负是怎样规定的正移距的变位齿轮其分度圆齿厚是增大还是减小9．试述一对斜齿圆柱齿轮的正确啮合条件与直齿轮比较，斜齿轮传动有哪些优缺点10．斜齿轮和圆锥齿轮的当量齿数各有何用处当量齿数是否一定是整数11．什么叫标准齿轮什么叫标准安装什么叫标准中心距12．渐开线齿轮的齿廓形状与什么因素有关一对互相啮合的渐开线齿轮，若其齿数不同，齿轮渐开线形状有什么不同若模数不同，但分度圆及压力角相同，齿廓的渐开线形状是否相同若模数、齿数不变，而改变压力角，则齿廓渐开线的形状是否相同13．斜齿圆柱齿轮的重合度大小与螺旋角有什么关系14．有两对标准安装的标准直齿圆柱齿轮传动，其中一对的有关参数为：m=5mm ，*a =1，α=20°，Z 1=24，Z 2=45；另一对的有关参数为：m=2mm ，*a =1，α=20°，Z 1=24， Z 2=45，试问这两对齿轮传动的重合度哪一对大15．若一对渐开线齿轮传动的重合度εα=，它是否表示在一对齿轮的啮合过程中，有40%的时间在啮合区内有两对齿啮合，而其余的60%的时间只有一对齿啮合16．一个标准齿轮可以和一个变位齿轮正确啮合吗17．用α=20°的滚刀加工一个β=12°，Z=14的标准斜齿轮，是否会产生根切18．斜齿轮的实际齿数Z 和当量齿数Z V 之间有什么关系在计算传动比、分度圆直径和中心距、选择齿轮铣刀号应分别选何种齿数19．渐开线齿轮的几何尺寸中共有几个圆哪些圆可直接测量哪些圆不能直接测量二、填空题1．以齿轮中心为圆心，过节点所作的圆称为 圆。

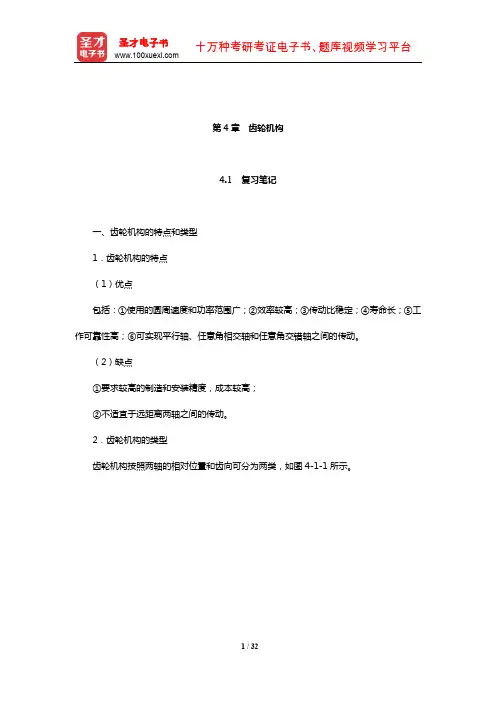

第4章 齿轮机构4.1考点提要4.1.1 重要的基本术语及概念齿廓啮合基本定律、共轭齿廓、渐开线性质和方程、渐开线齿轮啮合的可分性、齿轮的基本参数（模数，压力角，齿顶高系数，顶隙系数，齿数）、啮合线、啮合角、压力角、齿轮各部分名称及相互关系、标准齿轮的定义、齿轮的正确啮合条件，齿轮的连续平稳传动条件、重合度、根切、变位齿轮、标准安装、非标准安装、正确安装、当量齿轮。

4.1.2 标准直齿轮标准齿轮是指分度圆上有标准压力角和标准模数，齿顶高和齿根高符合标准且分度圆上齿厚等于齿槽宽的齿轮。

不同时具备这三个条件就不是标准齿轮。

要熟悉四个圆即齿顶圆，分度圆，齿根圆，基圆；三个弧长即齿距，齿厚，齿槽宽和三高即齿顶高，齿根高和全齿高。

熟悉相关的运算，牢记相应的算式。

对标准齿轮而言，我们定义齿厚和齿间相等的圆为定义标准参数的圆，即分度圆。

如果分度圆上齿距p ，齿数Z ，直径d ，则有：d pZ π= 或 Z p d π=可见：p/π是无理数。

以这样的数作为计算参数很不方便。

我们规定p/π的值为标准值（采用整数和有理数）并称之为模数。

从而使之成为齿轮的基本参数。

齿轮的另一个标准参数是分度圆上的压力角α，国家标准是20o ，从渐开线方程算式αcos r r b =可知：若压力角太小，虽能使传动省力，但分度圆和基圆就半径相差较小，齿形太直，齿根强度往往不够，若压力角太大，对传动不利，分度圆和基圆就半径相差较大，齿形太弯曲肥厚。

除上述参数外，齿顶高系数和齿顶隙系数也是不可少的。

前者规定了齿轮齿顶高与模数的关系h*a m ；后者使齿根高比齿顶高多一个与模数相关的值C*m ，从而使齿顶高和齿根高也成为标准值。

此外，齿数也是基本参数。

齿数变化则分度圆等四个圆的大小都变化。

但三个高和三个弧长都只和模数有关，不会随齿数而变化。

4.1.3内齿轮和齿条的特点（1）内齿轮的齿槽和轮齿分别相当于外齿轮的轮齿和齿槽（2）齿顶圆半径小于齿根圆半径（3）内齿轮的齿顶圆大于基圆4.1.4 齿条有以下特点：（1） 齿条齿廓为直线，齿廓上各点的压力角均为标准值，且等于齿条齿廓的倾斜角(齿形角)。

机械设计基础课件!齿轮机构H机械设计基础课件：齿轮机构一、引言齿轮机构是机械设计中应用最广泛的一种传动机构，其结构简单、传动效率高、可靠性好，广泛应用于各种机械设备中。

齿轮机构由齿轮副组成，包括齿轮、轴、轴承等零部件。

本课件将介绍齿轮机构的基本原理、分类、传动比计算、齿轮啮合条件、齿轮强度计算等内容。

二、齿轮机构的基本原理齿轮机构是利用齿轮的啮合来实现两轴之间的运动和动力传递的装置。

当两个齿轮啮合时，主动齿轮转动，通过齿轮啮合将动力传递给从动齿轮，从而实现运动的传递。

齿轮的啮合原理是基于齿廓曲线的几何关系，齿廓曲线是齿轮啮合的基础。

三、齿轮机构的分类齿轮机构根据齿轮的形状和布置方式可以分为多种类型，常见的有直齿轮机构、斜齿轮机构、蜗轮蜗杆机构等。

1.直齿轮机构：直齿轮机构是齿轮齿面与轴线垂直的齿轮机构，其传动平稳、噪音低，但承载能力相对较小。

2.斜齿轮机构：斜齿轮机构是齿轮齿面与轴线呈一定角度的齿轮机构，其传动效率高、承载能力强，但噪音相对较大。

3.蜗轮蜗杆机构：蜗轮蜗杆机构是利用蜗杆和蜗轮的啮合来实现传动的，其传动比大、传动平稳，但效率相对较低。

四、齿轮机构的传动比计算齿轮机构的传动比是指主动齿轮与从动齿轮转速的比值。

传动比的计算公式为：传动比=从动齿轮齿数/主动齿轮齿数在实际应用中，根据工作需求确定传动比，然后根据传动比选择合适的齿轮齿数，以满足设计要求。

五、齿轮啮合条件1.齿廓重合条件：齿轮啮合时，齿廓必须保持连续接触，避免齿廓间的冲击和滑动。

2.齿顶隙条件：齿轮啮合时，齿顶之间应保持一定的间隙，以避免齿顶干涉。

3.齿根隙条件：齿轮啮合时，齿根之间应保持一定的间隙，以避免齿根干涉。

4.齿侧隙条件：齿轮啮合时，齿侧之间应保持一定的间隙，以允许润滑油的进入和排出。

六、齿轮强度计算齿轮强度计算是齿轮设计的重要环节，主要包括齿面接触强度计算和齿根弯曲强度计算。

1.齿面接触强度计算：齿面接触强度计算是确定齿轮齿面接触应力是否满足材料屈服极限的要求。

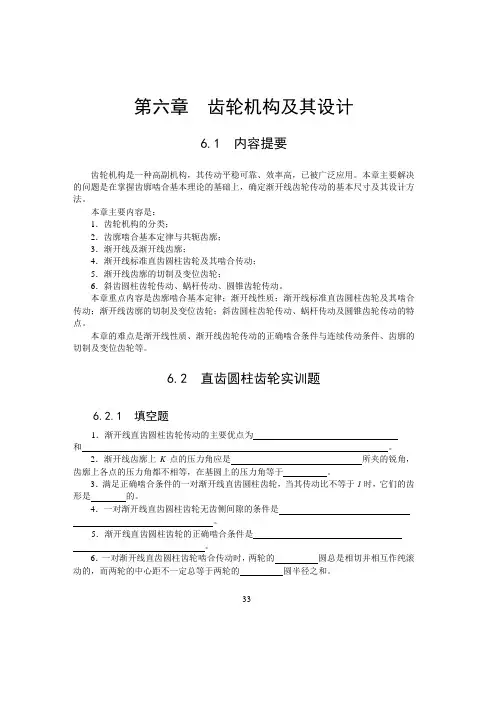

第六章齿轮机构及其设计6.1 内容提要齿轮机构是一种高副机构，其传动平稳可靠、效率高，已被广泛应用。

本章主要解决的问题是在掌握齿廓啮合基本理论的基础上，确定渐开线齿轮传动的基本尺寸及其设计方法。

本章主要内容是：1．齿轮机构的分类；2．齿廓啮合基本定律与共轭齿廓；3．渐开线及渐开线齿廓；4．渐开线标准直齿圆柱齿轮及其啮合传动；5．渐开线齿廓的切制及变位齿轮；6．斜齿圆柱齿轮传动、蜗杆传动、圆锥齿轮传动。

本章重点内容是齿廓啮合基本定律；渐开线性质；渐开线标准直齿圆柱齿轮及其啮合传动；渐开线齿廓的切制及变位齿轮；斜齿圆柱齿轮传动、蜗杆传动及圆锥齿轮传动的特点。

本章的难点是渐开线性质、渐开线齿轮传动的正确啮合条件与连续传动条件、齿廓的切制及变位齿轮等。

6.2 直齿圆柱齿轮实训题6.2.1 填空题1．渐开线直齿圆柱齿轮传动的主要优点为和。

2．渐开线齿廓上K点的压力角应是所夹的锐角，齿廓上各点的压力角都不相等，在基圆上的压力角等于。

3．满足正确啮合条件的一对渐开线直齿圆柱齿轮，当其传动比不等于1时，它们的齿形是的。

4．一对渐开线直齿圆柱齿轮无齿侧间隙的条件是。

5．渐开线直齿圆柱齿轮的正确啮合条件是。

6．一对渐开线直齿圆柱齿轮啮合传动时，两轮的圆总是相切并相互作纯滚动的，而两轮的中心距不一定总等于两轮的圆半径之和。

33347．当一对外啮合渐开线直齿圆柱标准齿轮传动的啮合角在数值上与分度圆的压力角相等时，这对齿轮的中心距为 。

8．按标准中心距安装的渐开线直齿圆柱标准齿轮，节圆与 重合，啮合角在数值上等于 上的压力角。

9．相啮合的一对直齿圆柱齿轮的渐开线齿廓，其接触点的轨迹是一条 线。

10．渐开线上任意点的法线必定与基圆 ，直线齿廓的基圆半径为 。

11．渐开线齿轮的可分性是指渐开线齿轮中心距安装略有误差时， 。

12．共轭齿廓是指一对 的齿廓。

13．用范成法加工渐开线直齿圆柱齿轮，发生根切的原因是 。

14．齿条刀具与普通齿条的区别是 。

《机械设计基础》作业答案第一章平面机构的自由度和速度分析1－11－21－31－41－5自由度为：11 19211)0192(73')'2(3=--=--+⨯-⨯=--+-=FPPPnFHL或：1182632 3=-⨯-⨯=--=HLPPnF1－6自由度为11)01122(93')'2(3=--+⨯-⨯=--+-=FPPPnFHL或：11 22241112832 3=--=-⨯-⨯=--=HLPPnF1－10自由度为：11 28301)221142(103')'2(3=--=--⨯+⨯-⨯=--+-=FPPPnFHL或：12 242721122932 3=--=⨯-⨯-⨯=--=HLPPnF1－1122424323=-⨯-⨯=--=HL P P n F1－13：求出题1-13图导杆机构的全部瞬心和构件1、3的角速度比。

1334313141P P P P ⨯=⨯ωω141314133431==P P P P ωω1－14：求出题1-14图正切机构的全部瞬心。

设s rad /101=ω，求构件3的速度3v 。

s mm P P v v P /20002001013141133=⨯===ω1－15：题1-15图所示为摩擦行星传动机构，设行星轮2与构件1、4保持纯滚动接触，试用瞬心法求轮1与轮2的角速度比21/ωω。

构件1、2的瞬心为P 12P 24、P 14分别为构件2与构件1相对于机架的绝对瞬心1224212141P P P P ⨯=⨯ωω1212141224212r r P P P P ==ωω 1－16：题1-16图所示曲柄滑块机构，已知：s mm l AB /100=，s mm l BC /250=，s rad /101=ω，求机构全部瞬心、滑块速度3v 和连杆角速度2ω。

在三角形ABC 中，BCA AB BC∠=sin 45sin 0，52sin =∠BCA ，523cos =∠BCA ， 045sin sin BCABC AC=∠，mm AC 7.310≈s mm BCA AC P P v v P /565.916tan 1013141133≈∠⨯===ω1224212141P P P P ωω=s rad AC P P P P /9.21002101001122412142≈-⨯==ωω1－17：题1-17图所示平底摆动从动件凸轮1为半径20=r 的圆盘，圆盘中心C 与凸轮回转中心的距离mm l AC 15=，mm l AB 90=，s rad /101=ω，求00=θ和0180=θ时，从动件角速度2ω的数值和方向。

4-1已知一条渐开线，其基圆半径为r b =50mm ，试求：(1)渐开线在向径r K =65mm 的点K 处的曲率半径ρK 、压力角αK 及展角θK ；(2)渐开线在展角θK =10°时的压力角αK 及向径r K 。

解：(1)(2)4-2当α=20°的正常齿渐开线标准齿轮的齿根圆和基圆相重合时，其齿数为多少？又若齿数大于求出的数值，则基圆和根圆哪一个大？解：当基圆与根圆重合时：当时：当z≥42时，由式(*)可知，等号左边不变右边增大，说明根圆大于基圆。

4-3一对渐开线外啮合直齿圆柱齿轮机构，已知两轮的分度圆半径分别为r 1=30mm ，r 2=54mm ，α=20°，试求：（1）当中心距a '=86mm 时，啮合角α'等于多少？两个齿轮的节圆半径r 1′和r 2′各为多少？（2）当中心距a '=87mm 时，啮合角α'和节圆半径r 1′和r 2′又各等于多少?（3）以上两种中心距下，齿轮节圆半径的比值是否相等？为什么？mmr inv r r K b K K K K K K K b K 5331.413439tan 50tan 542578793.713752.0180/34393439tan tan 3439715137.3976923.06550cos ='⨯=α=ρ'''===π⨯'-'=α-α=α=θ'==α===α mmr r K b K K K 8171.670342cos 50cos 0342174533.010='=α='=α==θ )2(cos 2**c h z m r mzr a f b --=α=fb r r =α-+=*+-=α--=αcos 1)(2)()(21cos )2(cos 2******c h z zc h c h z m mz a a a 25.01**==c h a ，45.419396.0125.12cos 1)(2**=-⨯=α-+=c h z a解：(1)(2)(3)两种中心距下，齿轮节圆半径的比值相等，因为：6132233878.23)9178.0(cos )20cos 8684(cos )cos (cos 111'''====α'=α'--- a a mm r r mm r r 2857.553878.23cos 20cos 54cos cos 7143.303878.23cos 20cos 30cos cos 2211=⨯=α'α='=⨯=α'α='25248666.24)9073.0(cos )20cos 8784(cos )cos (cos 111'====α'=α'--- a a mm r r mmr r 9286.553878.23cos 20cos 54cos cos 0714.318666.24cos 20cos 30cos cos 2211=⨯=α'α='=⨯=α'α='常数==''1212b b r r r r4-4一对正常齿渐开线外啮合直齿圆柱齿轮机构，已知α=20°,m =5mm ，z 1=19，z 2=42，试：(1)计算两轮的几何尺寸r 、r b 、r a 和标准中心距a 以及实际啮合线段21B B 的长度和重合度εα；(2)用长度比例尺μl =1mm/mm 画出r 、r b 、r a 、理论啮合线21N N ，在其上标出实际啮合线21B B ，并标出单齿啮合区和双齿啮合区。

《机械设计基础》试题库-齿轮机构第4章齿轮机构习题与参考答案一、复习思考题1．要使一对齿轮的瞬时传动比保持不变，其齿廓应符合什么条件？2．渐开线是怎样形成的？它有哪些重要性质？试根据渐开线性质来解释以下结论：（1）渐开线齿轮传动的啮合线是一条直线；（2）渐开线齿廓传动时，其瞬时传动比保持不变；（3）渐开线齿条的齿廓是直线；（4）齿条刀具超过N1点的直线刀刃不能范成渐开线齿廓；（5）一对互相啮合的标准齿轮，小齿轮齿根齿厚比大齿轮齿根厚度小。

3．节圆和分度圆有何区别？压力角和啮合角有何区别，在什么条件下节圆与分度圆重合以及啮合角与分度圆压力角相等。
