全封闭式涡旋式制冷压缩机的结构

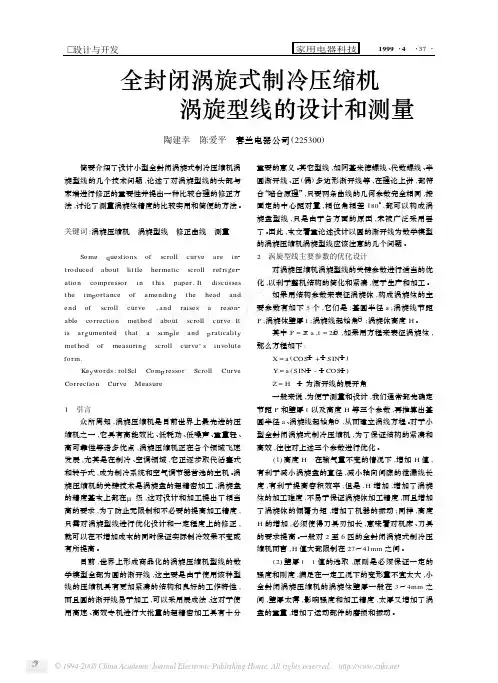

家用电器科技1999・4・37・简要介绍了设计小型全封闭涡旋式制冷压缩机涡旋型线的几个技术问题,论述了对涡旋型线的头部与末端进行修正的重要性并提出一种比较合理的修正方法,讨论了测量涡旋体精度的比较实用和简便的方法。

关键词:涡旋压缩机涡旋型线修正曲线测量Some q uestions of scroll curve are in2 t roduced about little hermetic scroll ref ri g er2 ation com p ressor in t his p a p er.It discusses t he im p ortance of amendin g t he head and end of scroll curve,and raises a reson2 able correction met hod about scroll curve.It is ar g umented t hat a sim p le and p raticalit y met hod of measurin g scroll curve’s involute form.Ke y words:rolScl Com p ressor Scroll Curve Correction Curve Measure1引言众所周知,涡旋压缩机是目前世界上最先进的压缩机之一,它具有高能效比、低耗功、低噪声、重量轻、高可靠性等诸多优点,涡旋压缩机正在各个领域飞速发展,尤其是在制冷、空调领域,它正逐步取代活塞式和转子式,成为制冷系统和空气调节器首选的主机。

涡旋压缩机的关键技术是涡旋盘的超精密加工,涡旋盘的精度基本上都在μ级,这对设计和加工提出了相当高的要求,为了防止无限制和不必要的提高加工精度,只需对涡旋型线进行优化设计和一定程度上的修正,就可以在不增加成本的同时保证实际制冷效果不变或有所提高。

目前,世界上形成商品化的涡旋压缩机型线的数学模型全部为圆的渐开线,这主要是由于使用该种型线的压缩机具有更加紧凑的结构和良好的工作特性,而且圆的渐开线易于加工,可以采用展成法,这对于使用高速、高效专机进行大批量的超精密加工具有十分重要的意义。

风冷冷水机、风冷冷水机组结构概括文章来源：凯德利冷机制冷系统的基本原理：液体制冷剂在蒸发器中吸收被冷却的物体热量之后，汽化成低温低压的蒸汽、被压缩机吸入、压缩成高压高温的蒸汽后排入冷凝器、在冷凝器中向冷却介质(水或空气)放热，冷凝为高压液体、经节流阀节流为低压低温的制冷剂、再次进入蒸发器吸热汽化，达到循环制冷的目的。

KC系列风冷冷水机组主要由封闭式涡旋压缩机、冷凝器、蒸发器、风机、膨胀阀及电控系统组成，风冷冷水机工作原理图如下所示。

1.压缩机压缩机是整个空调系统的核心，也是系统动力的源泉。

整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热。

风冷冷水机一般采用的是全封闭式涡旋压缩机。

全封闭涡旋式压缩机：制冷量8～150KW，可用于各种空调﹑制冷设备中。

全封闭涡旋式压缩机，结构简单紧凑，工作性能高，密封性好，躁声低，为今后主导机型。

常见品牌：美德COPELAND谷轮，法MANEUROP美优乐，日本HITACHI日立﹑NATIONAL**﹑DAKIN大金﹑SANYO三洋，中国凯德利KADEI等。

2.冷凝器冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。

制冷剂在冷凝器种放出的热量由冷却介质（水或空气）带走。

风冷冷水机一般采用的是空气冷却式冷凝器。

空气冷却式冷凝器是以空气作为冷却介质，空气的温升带走冷凝热量的。

这种冷凝器适用于极度缺水或无法供水的场合，常见于小型氟利昂制冷机组。

根据空气流动方式不同，可分为自然对流式和强迫对流式两种。

风冷冷水机用的是强迫对流式冷凝器。

强迫对流的风冷式冷凝器都是采用铜管穿整体铝片的结构。

铝片厚0.2～0.3mm，片距为2～4mm。

风冷式冷凝器在沿空气流动方向上，常为2～8排蛇形盘管并联，迎面风速2～3m/s，氟利昂蒸汽由上集管进入每一排蛇形盘管中，冷凝液汇集于下集管，然后进入贮液器。

2021年制冷与空调设备运行操作练习题和答案（Part11）共2种题型，共65题一、单选题(共30题)1.《安全生产法》规定,从事()作业的人员必须经过专门培训方可上岗作业。

A：日常B：特种C：普通【答案】：B2.在溴化锂吸收式制冷系统中必须具备的热交换装置是()。

A：发生器、冷凝器、蒸发器、吸收器B：冷凝器、蒸发器、高温热交换器、吸收器C：冷凝器、蒸发器、凝水回热器,吸收器【答案】：A【解析】：溴化锂吸收式制冷机各部件作用与制冷循环只要是利用液态制冷剂蒸发吸收载冷剂热量完成制冷任务的，无论什么型式的制冷系统，都不可能离开冷凝器和蒸发器。

冷凝器的作用就是把制冷过程中产生的气态制冷剂冷凝成液体，进入节流装置和蒸发器中，而蒸发器的作用则是将节流降压后的液态制冷剂气化，汲取载冷剂的热负荷，使载冷剂温度降低，达到制冷的目的。

在吸收式制冷中，发生器和吸收器两个热交换装置所起的作用。

相当于蒸气压缩式制冷系统中的压缩机的作用，因此，常把溴冷机吸收器和发生器及其附属设备所组成的系统，称为“热压缩机”。

发生器的作用，是使制冷剂(水) 从二元溶液中汽化，变为制冷剂蒸汽，而吸收器的作用，则是把制冷剂蒸汽重新输送回二元溶液中去，两热交换装置之间的二元溶液的输送，是依靠溶液泵来完成的。

由此可见，溴化锂吸收式制冷系统必须具备四大热交换装置，即:发生器、冷凝器、蒸发器和吸收器。

这四大热交换装置，辅以其他设备连接组成各种类型的溴化锂吸收式制冷机。

3.设备、管路压力超过其所能够承受的压力使制冷剂喷出并急剧膨胀,释放巨大能量而发生的爆炸,称为()事故。

A：腐蚀性B：物理性C：爆炸性【答案】：B【解析】：物理爆炸，是由物理变化而引起的,物质因状态或压力发生突变而形成爆炸的现象称为物理性爆炸例如容器内液体过热气化引起的爆炸,锅炉的爆炸,压缩气体、液化气体超压引起的爆炸等.物理性爆炸前后物质的性质及化学成分均不改变.比如高压锅使用不当引起的爆炸。

详解涡旋压缩机（原理、结构、特点、⽐较，性能分析等）易粉学堂：易粉学堂拥有强⼤的讲师团队，特聘讲师有来⾃世界著名中央空调品牌研发产品的⼯程师、⾏业内专家、设计院暖通专业主任⼯程师以及经验丰富的⼯程公司项⽬经理以及设计师，更有暖通空调⾏业的营销策划⼤师为您的企业把脉诊断。

易粉学堂为安易买会员提供全程免费的培训以及咨询服务，必将会成为暖通空调⾏业快速提升技能和公司业绩的最优平台。

如果您是⾏业内⼈⼠，胸怀⼤格局，⼜有⼀技之长，并且⾃愿为暖通空调⾏业做贡献，欢迎加⼊易粉学堂讲师团队，成为我们中的⼀员，We want you！旋涡压缩机结构、⼯作过程及主要特点涡旋压缩机是⼀种容积式压缩的压缩机，压缩部件由动涡旋盘和静涡旋组成。

其⼯作原理是利⽤动、静涡旋盘的相对公转运动形成封闭容积的连续变化，实现压缩⽓体的⽬的。

主要⽤于空调、制冷、⼀般⽓体压缩以及⽤于汽车发动机增压器和真空泵等场合，可在很⼤范围内取代传统的中、⼩型往复式压缩机。

基本结构结构特点两个具有双函数⽅程型线的动涡盘和静涡盘相错180°对置相互啮合，其中动涡盘由⼀个偏⼼距很⼩的曲柄轴驱动，并通过防⾃转机构约束，绕静涡盘作半径很⼩的平⾯运动，从⽽与端板配合形成⼀系列⽉⽛形柱体⼯作容积。

特点：利⽤排⽓来冷却电机，同时为平衡动涡旋盘上承受的轴向⽓体⼒⽽采⽤背压腔结构，另外机壳内是⾼压排出⽓体，使得排⽓压⼒脉动⼩，因⽽振动和噪声都很⼩。

背压腔如何实现轴向⼒的平衡？动涡旋盘上开背压孔，背压孔与中间压⼒腔相通，从背压孔引⼊⽓体⾄背压腔，使背压腔处于吸、排⽓压⼒之间的中间压⼒。

通过背压腔内⽓体作⽤于动涡旋盘的底部，从⽽来平衡各⽉⽛形空间内⽓体对动涡旋盘的不平衡轴向⼒和⼒矩。

⾼压外壳的特点：1、吸⽓温度加热损失少；2、排⽓脉动⼩；3、启动时冷冻机油发泡。

低压外壳的特点：1、吸⽓温度易过热；2、压缩机不易产⽣液击；3、内置电动机效率较⾼。

数码涡旋压缩机采⽤“轴向柔性”浮动密封技术，将⼀活塞安装在顶部订涡旋盘处，活塞顶部有⼀调节室，通过0.6mm直径的排⽓孔和排⽓压⼒相连接，⽽外接PWM阀（脉冲宽度调节阀）连接调节室和吸⽓压⼒。

4.2涡旋式压缩机的啮合原理与型线
涡旋体型线：圆的渐开线
x r[cos( ) sin( )] y r[sin( ) cos( )]
内壁渐开线方程：
xi r[cos(i ) i sin(i )] yi r[sin(i ) i cos(i )]
为目前较新型的制冷压缩机，广泛用于1~15 kW(5 ~ 70kW) 功率范围的空调制冷机组，。
4.1工作原理、总体结构及其特点
4.1.1涡旋式压缩机的工作原理和工作过程
1.工作原理
动涡旋体 静涡旋体 曲轴 机座 防自转机构
1.工作原理
基元容积：
螺旋型动、静 两个涡旋盘相 错180o对置而 成，它们在几 条直线(在横 截面上为几个 点)上接触并 形成一系列月 牙形容积
知识扩展
内泄漏
指压缩机各压缩腔之间,压缩腔与背压腔之间的气体泄 漏。表现为高压气体向低压腔泄漏,再从低压腔压力压缩 到泄漏前压力,造成重复压缩消耗功率。内泄漏直接结果 为增加功耗；
外泄漏
指压缩机在吸气过程中与外界(大于吸气压力的高压气 体)进行气体交换。高压气体进入到吸气腔内膨胀,并占 据空间,使得实际吸气量减少。外泄漏不仅使功耗增加, 而且还减少吸入气体量,使排气量减少和制冷量降低。
力矩变化小，振动小，噪声低
压缩过程较慢，并可同时进行两三个压缩过程，机器运转平稳，且曲 轴转动力矩变化小，其转矩为滚动转子式和往复式的1/10；
气体基本连续流动，吸、排气压力脉动小，因此振动、噪声小。
结构简单，体积小，重量轻，可靠性高
构成压缩室的零件数与滚动转子式及往复式之 比为1:3:7，其体积比往复式小40％，重量轻 15％；

全封闭涡旋式制冷压缩机的结构特点
全封闭涡旋式制冷压缩机是一种常见的制冷设备，其结构特点主要包括以下几个方面。

首先，它采用全封闭的结构，能够有效防止制冷剂泄露，保证了环境的安全和制冷系统的正常运行。

其次，涡旋式制冷压缩机的转子采用双螺杆式结构，能够提供更加稳定的气流和压缩效率，从而提高了整个系统的性能和效率。

此外，其结构相对简单，易于维护和安装，能够带来更加便捷的使用体验。

全封闭涡旋式制冷压缩机还具有以下几个特点。

首先，能够在较低的温度下进行运行，适用于制冷、空调等多种领域的应用。

其次，能够在恶劣环境下进行正常工作，如高温、高湿度等情况。

此外，其结构紧凑，占用空间少，能够满足不同场合的安装需求。

总之，全封闭涡旋式制冷压缩机的结构特点主要包括全封闭结构、双螺杆式转子、简单易维护、适用性强等优点，能够为用户带来更加高效、安全、稳定的制冷体验。

涡旋式压缩机是一种常用的空气压缩机，它通过转子的旋转来将气体进行压缩。

本文将详细解释涡旋式压缩机的工作原理，并确保解释清楚、易于理解。

涡旋式压缩机由一对相互啮合的螺杆转子组成，分别称为主动转子和从动转子。

主动转子通常有6个螺纹，而从动转子通常有5个螺纹。

两个转子之间的啮合间隙非常小，只有几个毫米，这使得气体可以被有效地压缩。

涡旋式压缩机的工作过程可以分为以下几个步骤：1.吸入气体：当主动转子和从动转子开始旋转时，它们之间的啮合空间会逐渐扩大，形成一个真空区域。

在这个过程中，外部空气通过进气口被吸入到啮合空间中。

2.压缩气体：当主动转子和从动转子继续旋转时，它们之间的啮合空间逐渐变小。

由于啮合空间非常紧密，外部空气被迫被挤压，导致气体的压力逐渐增加。

3.排出气体：当啮合空间最小时，压缩气体被推到涡轮机或出口管道。

在这个过程中，气体的压力达到了所需的水平。

4.冷却：由于涡旋式压缩机在工作过程中会产生热量，因此需要进行冷却。

冷却可以通过使用冷却剂或外部循环系统来实现。

涡旋式压缩机的工作原理可以用以下几个关键点来解释：1.螺杆结构：涡旋式压缩机采用螺杆结构，主动转子和从动转子之间的啮合空间非常小。

这种结构可以提供高效的气体压缩，并减少泄漏。

2.旋转运动：主动转子和从动转子通过电机驱动进行旋转运动。

这种旋转运动使得气体能够被连续地吸入、压缩和排出。

3.高效率：涡旋式压缩机具有较高的效率，因为它减少了泄漏和能量损失。

螺杆结构和紧密的啮合空间确保气体被有效地压缩，从而提高了压缩机的效率。

4.适用范围广：涡旋式压缩机适用于多种气体的压缩，包括空气、天然气、石油气等。

它可以用于工业生产中的空压机、制冷设备、涡轮增压器等。

涡旋式压缩机具有许多优点，包括高效率、低噪音、紧凑设计和可靠性。

它在许多领域都得到了广泛应用，并且在未来的发展中有着很大的潜力。

总结起来，涡旋式压缩机通过转子的旋转将外部空气吸入，并通过螺杆结构将其压缩成所需的压力。

30●根据示功图计算容积效率ηv ，i往复式压缩机的示功图设汽缸的余隙容积为V c （m 3），吸排汽阻力分别为Δp 1、Δp 2（kPa ）。

由示功图得ηv ，i =（V 1-V 4）/V cyV 1=（p 1-Δp 1）（V cy +V c ）/p 1V 4=122c 1mp p V p ⎛⎫+∆ ⎪⎝⎭ηv ，i =1112211111m p p p p p p C p p p ⎡⎤⎛⎫-∆+∆-∆⎢⎥-- ⎪⎢⎥⎝⎭⎢⎥⎣⎦C=ccyV V ●实际容积效率实际上，有的容积损失未能反映在示功图上，如吸汽被预热和泄漏，分别用预热系数λp 与气密性系数λl 来衡量，实际容积效率为ηv =ηv ，i λp λl高速、多缸往复式压缩机（η≥720r/min ，C =0.03～0.04）ηv 的经验公式ηv =0.94-0.085()121/1n p p ⎡⎤-⎢⎥⎣⎦双级压缩制冷系统中低压级压缩机的ηv 为ηv =0.94-0.08512110.01n p p ⎡⎤⎛⎫⎢⎥- ⎪⎢⎥-⎝⎭⎢⎥⎣⎦31小型全封闭压缩机的ηv小型全封闭压缩机的容积效率●往复式压缩机的制冷量e r e v th e 1e v th v/Q M q V q v Q V q ηη===●往复式压缩机指示功率和指示效率压缩机对制冷剂做功所耗的功率称指示功率iW （kW 或W ）。

1kg 制冷剂所耗的功称单位质量指示功（单位指示功）W i （kJ/kg 或J/kg ），它总是大于理想压缩过程的单位绝热功W ad （kJ/kg 或J/kg ）。

用指示效率ηi 衡量实际压缩过程与理想压缩过程接近程度，ηv 定义为ad ii w w η往复式压缩机的指示效率指示功率为()21r ad s i r i v th i i 1h h M w W M w V v ηηη-===32绝热功率ad r ad v th 21s 1()/W M w V h h v η==- ●往复式压缩机的轴功率与轴效率传递到压缩机主轴上的功率称轴功率sW （kW 或W ），它由指示功率和摩擦功率（含油泵功率）fW （kW 或W ）组成。

压缩机结构及工作原理1.压缩机的种类（1）容积型压缩机：用机械的方法使密闭容器的容积变小,使气体压缩而增加其压力的机器。

它有两种结构型式：往复活塞式(简称活塞式)和回转式（2）速度型压缩机：用机械的方法使流动的气体获得很高的流速，然后在扩张的通道内使气体流速减小，使气体的动能转化为压力能，从而达到提高气体压力的目的，这种机器称为速度型压缩机。

属于这一类的有离心式制冷压缩机。

这种压缩机工作时，气体在高速旋转的叶轮推动下，不但获得了很高的速度，并且在离心力的作用下，沿着叶轮半径方向被甩出，然后进入截面积逐渐扩大的扩压，在那里气体的速度逐渐下降而压力则随之提高。

压缩机种类图：2.压缩机的分类(1)按工作蒸发温度范围分类单级制冷压缩机一般可按其工作蒸发温度的范围分为高温、中温和低温压缩机三种，但在具体蒸发温度区域的划分上并不统一。

下面列举一种著名压缩机的大致工作蒸发温度的分类范围。

高温制冷压缩机(-10~0)℃中温制冷压缩机(-15~0)℃低温制冷压缩机(-40~-15)℃(2)按制冷量的大小分类：大型≥550kW中型（25~550）kW小型≤25kW(3)按密封结构形式分类制冷系统中的制冷剂是不允许泄漏的，这意味着系统中凡与制冷剂接触的每个部件都应是对外界密封的。

根据制冷压缩机所采取的防泄漏方式和结构，可有三种不同的基本压缩机形式。

开启式压缩机半封闭式压缩机全封闭式压缩机活塞式制冷压缩机1.机体：它是压缩机的机身，用来安装和支承其他零部件以及容纳润滑油。

2.传动机构：压缩机借助该机构传递动作，对气体作功，它包括曲轴、连杆、活塞等。

3.配气机构：它是保证压缩机实现吸气、压缩、排气过程的配气部件，它包括吸、排气阀片，阀板和气阀弹簧等。

4.润滑油系统：它是对压缩机各传动摩擦偶合件进行润滑的输油系统，它包括油泵、油过滤器和油压调节部件等。

5.卸载装置：它是对压缩机气缸进行卸裁、调节冷量、便于启动的传动机构，它包括卸载油缸、油括塞、推杆和顶针、转环等零件。

1.2 压缩机的工作原理
1.2.1基元容积的形成
图1-3示出涡旋式制冷压缩机的基本结构。主要由动涡旋体4、 静涡旋体3、曲轴8、机座5及防自转机构7等组成。动、静涡旋体 的型线均是螺旋形，动涡旋体相对静涡旋体对静涡旋体偏心并相 差180°对置安装，理论上它们轴向会在几条直线上接触（在横 截面上则为几个点接触），涡旋体型线的端部与相对的涡旋体底 部相接触，于是在动涡旋体间形成了一系列月牙形空间，即基元 容积。在动涡旋体以静涡旋体的中心为旋转中心并以一定的旋转 半径作无自转的回转平动时，外圈月牙形空间便会不断向中心移 动，使基元容积不断缩小。静涡旋体的最外侧开有吸气孔1，并 在顶部端面中心部位开有排气孔2，压缩机工作时，气体制冷剂 从吸气孔进入动静涡旋体间最外圈的月牙形空间，随着动涡旋体 的运动，气体被逐渐推向中心空间，其容积不断缩小而压力不断 升高，直至与中心排气孔相通，高压气体被排触压缩机。图1-3 中的十字交叉的突肋分别与动涡旋体下端面键槽及机座上的键槽 配合并在其间滑动。
1.3
涡旋式制冷压缩机特点
1．相邻两室的压差小，气体的泄漏量少。 2．由于吸气、压缩、排气过程是同时连续地进行，压力上升速度较 慢，因此转矩变化幅度小、振动小。 3．没有余隙容积，故不存在引起输气系数下降的膨胀过程。 4．无吸、排气阀，效率高，可靠性高，噪声低。 5．由于采用气体支承机构，故允许带液压缩，一旦压缩腔内压力过 高，可使动盘与静盘端面脱离，压力立即得到释放。 6．机壳内腔为排气室，减少了吸气预热，提高了压缩机的输气系数。 7．涡线体型线加工精度非常高，必须采用专用的精密加工设备。 8．密封要求高，密封机构复杂。
6.通风不良造成空气再循环（形成短路循环） 1.制冷剂不足
2.制冷剂泄漏
排气压力低 3.环境温度低，冷凝器的送风温度过低 4.对冷凝器送风过多 5.液体制冷剂回流 6.压缩机能力降低

涡旋式压缩机原理
涡旋式压缩机是一种常用于气体压缩的设备，其工作原理基于涡旋流动的物理原理。

涡旋式压缩机由一个旋转的叶轮和一个定位的腔室组成。

当气体进入腔室时，叶轮开始旋转，通过离心力将气体吸入叶轮间隙中。

在叶轮旋转的过程中，气体被迫以螺旋状的轨迹运动。

相邻的气体层之间形成涡旋流动，使气体不断向离心力作用的中心移动。

随着叶轮的旋转，气体逐渐被迫进入螺旋状的流道内部，气体的压力和温度逐渐升高。

当气体流过叶轮的出口时，压缩过程完成，气体压力达到所需的工作压力。

涡旋式压缩机的优点在于结构简单、体积小、重量轻、运行平稳。

由于气体在涡旋流动过程中能够充分接触叶轮表面，因此涡旋式压缩机的压缩效率较高。

此外，涡旋式压缩机还能适应较宽的操作范围和压力要求。

总之，涡旋式压缩机通过利用涡旋流动原理实现气体的压缩。

其简单的结构和高效的压缩效率使得涡旋式压缩机成为广泛应用于工业领域的一种重要设备。

涡旋式压缩机工作原理涡旋式压缩机是一种常见的离心式压缩机，常用于空气压缩和制冷。

其工作原理是利用旋转的离心力来增加气体的压力和速度，从而实现气体压缩。

涡旋式压缩机的结构特点是由两个旋转的螺旋线圈构成，上下两个螺旋线圈通过受力的气体同时旋转，气体在两个螺旋线圈内部产生一个离心运动，从而产生大量的流动能量和压力。

涡旋式压缩机的螺旋线圈通常由铸铁、合金铸钢、不锈钢等材料制成，因此具有高强度、耐磨损等特点，同时也具有良好的密封性能。

涡旋式压缩机的工作原理如下：气体通过涡旋式压缩机的进口进入到螺旋线圈内部，随着螺旋线圈的旋转，气体形成旋转的涡流，流速逐渐增加。

随着气体的进一步旋转，由于离心力的作用，气体的压力和速度均逐渐增加，直到达到涡旋式压缩机的出口，气体被压缩成高压气体，通过出口排出。

涡旋式压缩机的压缩比是由螺旋线圈的几何参数决定的。

在制造涡旋式压缩机时，当螺旋线圈的角度增大时，将会增加涡旋式压缩机的压缩比，但同时也使得螺旋线圈的宽度和直径增加，从而增加涡旋式压缩机的体积。

在设计涡旋式压缩机时，需要综合考虑压缩比和体积等因素，来实现最佳的设计。

涡旋式压缩机与其他压缩机相比，具有一些优点。

涡旋式压缩机的结构简单，易于制造和维护。

涡旋式压缩机的气体流动经过螺旋线圈的连续状旋转，可以得到很好的气体流动稳定性和压力均衡性。

由于涡旋式压缩机没有阀门和活塞等运动部件，因此摩擦损失较小，可以获得较高的效率和寿命。

涡旋式压缩机是一种性能优异的压缩机，其工作原理简单、体积小、效率高、维护方便等优点使得其在制冷、空气压缩等领域得到了广泛的应用。

1. 制冷与空调。

涡旋式压缩机是制冷及空调行业中的主流技术，可以制造各种功率大小的制冷和空调设备，可广泛应用于家庭、商用和工业领域。

2. 能源和化工。

涡旋式压缩机作为气体压缩和输送设备，能够广泛应用于石油、天然气、化学、冶金等行业，可以在气体输送过程中起到重要的作用，如输送天然气和石油。

结构与工作过程
低压气体从机壳顶部吸气管1 直接导入涡旋板四周，封在月 牙形容积中，然后被压缩； 高压气体由静涡旋体5的中心 排气孔2进入排气腔4，并通过 排气通道6被导入机壳下部去 冷却电动机11，与润滑油分离 后由排气管19排出； 十字滑环18是上、下两面设置 互相垂直的两对凸键的圆环， 其作用是防止动涡旋体倾斜和 自转。背压腔8的作用是平衡 轴向力和力矩； 润滑系统：压差供油
V—θ曲线
理论输气量qvt
三 、 输 气 量
理论输气量为吸气容积与压缩机转速的乘积（m3/h）
qvt ＝60nVs＝60n P(P-2t)(2N-1)h
（5-13）
实际输气量qva
qva = vqvt
容积效率ηv
定义与往复式相同
（5-14）
v = vptl
（5-15）
涡旋式压缩机的容积效率
工作过程
排气孔
当两个月牙形空间汇合成一个中心腔室并与排气孔相通时，压缩过程结束，开始 进入排气过程，直至中心腔室的空间消失，排气过程结束。
工作过程说明
涡旋圈数为3圈，曲轴旋转3周(即曲轴转角1080°)，涡旋体外圈分别开 启和闭合三次，完成3次吸气过程、1次压缩及排气过程。即每当最外圈 形成两个封闭的月牙形空间并开始向中心推移成为内工作腔时，另一个 新的吸气过程同时开始形成； 不同的涡旋圈数，压缩过程的转角不同，涡旋圈数愈多转角愈大； 吸气、压缩、排气等过程同时和相继在不同的月牙形空间中进行。外侧 空间与吸气口相通，始终进行吸气过程，中心部位空间与排气孔相通， 始终进行排气过程，中间月牙形空间一直进行压缩过程。
三 、 发 展 趋 势 及 研 究 现 状
优化结构，简化生产工艺，降低生产成本 涡旋体型线研究，提高密封性能，减少磨损

警告与注意风冷式冷水（热泵）机组是比较复杂的设备。

在安装、操作、维护或检修过程中，人员可能要接触某些部件或环境，如：含有一定压力的制冷剂、油、高温部件、运动部件及高/低电压等等。

如果使用或处理不当，上面的每一项都有可能造成设备和财产严重受损，甚至人身伤亡。

操作人员有责任和义务意识到这些潜在的危险，做好自我保护，安全无误地完成任务。

本手册旨在向用户授权的安装、操作、维护人员提供指导。

上述人员应受过专业的培训，能够正确安全地执行所赋予的任务。

为了您的人身安全和保证正确操作，在对机组进行操作之前请您认真阅读本手册和相关参考资料的内容，特别要仔细阅读“警告”和“注意”的内容。

说明本手册中，在必要的时候会给出“警告”和“注意”的提示，请仔细阅读提示内容。

警告表示有潜在的危险存在，如果不按照提示内容执行相关操作将会造成人员伤亡事故。

注意表示有潜在的危险存在，如果不按照提示内容执行相关的操作，将会造成对人体轻度的或者中等程度的伤害。

它也可能用来警告不安全的作业或者用在可能出现财产意外损坏事故的地方。

注意仅表示会发生设备或财产损失的情形。

～1～目录1综述 (3)1.1手册适用范围 (3)1.2机组型号释义 (3)1.3水冷机组简介 (3)1.4适用场合 (4)1.5使用条件 (4)2工作原理与结构 (5)2.1机组制冷原理 (5)2.2机组主要部件介绍 (6)3运输、搬运和存放 (9)3.1交货和存放 (9)3.2收货检查 (9)3.3机组搬运 (9)4机组安装 (10)4.1整机放置 (10)4.2 水管路安装 (11)4.3电气安装 (13)4.4 文本显示器的安装 (14)5操作使用说明 (14)5.1使用前检查 (14)5.2 开机程序 (15)5.3 机组停机 (15)6日常维护与保养 (16)6.1机组维护 (16)6.2 易损品、易损件 (18)6.3 部件维护周期 (15)7常见故障及排除 (19)附录1.电气操作说明.................................................................................................................... F1-1 附录2.机组主要技术参数 ............................................................................................................ F2-1附录3.机组外形图........................................................................................................................ F3-1附录4.机组进出水管图示 ............................................................................................................ F4-1附录5.机组安装基础图 ................................................................................................................ F5-1附录6.电气原理图........................................................................................................................ F6-1附录7.电气接线图........................................................................................................................ F7-1附录8.机组运行记录表 ................................................................................................................ F8-1～2～～3～1 综述1.1 手册适用范围本手册包含风冷涡旋式冷水（热泵）机组产品的安装、操作和维护信息。

空气输送到客室内。 回风道是室内回风使用的风道，一端与回风口相连，
另一端与通风机相通。 排风道是用来排除车内污浊空气的风道，一端连接排
风口，另一端与排风机相连或与自然通风器相连。
通风系统和空气加热系统
（2）新风口、送风口、配空气的。 回风口是室内再循环空气的吸入口。 排风口是排除车内污浊空气和多余空气的出口。
2.压缩过程：压缩过程在压缩机中进行，这是一个升压升 温过程。压缩机将从蒸发器流出的低压制冷剂蒸气压缩， 使蒸气的压力提高到与冷凝温度对应的冷凝压力，从而保 证制冷剂蒸气能在常温下被冷凝液化。而制冷剂经压缩机 压缩后，温度也升高了。
空调系统的组成、工作原理
3.冷凝过程：冷凝过程在冷凝器中进行，它是一个恒压放 热过程。为了让制冷剂蒸气能被反复使用，需将蒸发器流 出的制冷剂蒸气冷凝还原为液态，向环境介质放热
图7-3 涡旋式制冷压缩机结构
空调系统的组成、工作原理
（二）换热器 用于制冷的换热器主要有冷凝器和蒸发器。
1.冷凝器 冷凝器是制冷系统的主要热交换设备，其作用是使从压
缩机出来的高温、高压制冷剂蒸气在其中向冷却介质（水或 空气）放热，冷凝成高温、高压的过冷液体。如图7-4所示。
（1）冷凝器的类型 冷凝器按其冷却介质和冷却方式，可以分为水冷式冷凝器、 蒸发式冷凝器和空气冷却式（或称风冷式）冷凝器三种类型。
通风系统和空气加热系统
二、空调系统的制热原理
空调器制热方式有两种：一种是电热，即电流通过电 热丝发热；另一种是热泵制热，即气态制冷剂冷凝放热。 1.热泵制热
图7-18 热泵型空调器运行原理 a)制冷工况 b)制热工况
通风系统和空气加热系统
2.电加热 一般南方地区的车辆冬天不需要制热采暖，北方地区
